Manual Termostat Honeywell Lyric T6 Pro Wi-Fi yang Dapat Diprogram

Paket Termasuk

• Termostat Lyric T6 PRO Wi-Fi
• Sistem Pemasangan UWP
• Adaptor Instalasi Standar Honeywell (adaptor J-box)
• Pelat Penutup Dekoratif Honeywell – Kecil; ukuran 4-49/64 inci = 121mm.
• Sekrup dan jangkar
• Panduan Instalasi Profesional
• Panduan Memulai

Kompatibilitas

• Kompatibel dengan sebagian besar sistem pemanas, pendingin, dan pompa panas
• Diperlukan: Daya 24 VAC (kabel "C")
• Tidak berfungsi dengan pemanas alas tiang listrik (120-240V)
• Tidak berfungsi dengan sistem milivolt
• Smartphone atau tablet Android atau iOS

Bantuan pelanggan

WEB customer.honeywell.com

TELEPON 1-800-633-3991

Pemasangan Sistem Pemasangan UWP

1. Buka paket untuk menemukan UWP. Lihat Gambar 1.

2. Posisikan UWP di dinding. Ratakan dan tandai posisi lubang. Lihat Gambar 2.
   Bor lubang pada posisi yang ditandai, lalu ketuk ringan jangkar dinding yang disediakan ke dalam dinding menggunakan palu.
   ‒ Bor lubang 7/32" untuk dinding kering.

3. Tarik pintu hingga terbuka dan masukkan kabel melalui lubang kabel UWP. Lihat Gambar 3.

4. Tempatkan UWP di atas jangkar dinding. Masukkan dan kencangkan sekrup pemasangan yang disertakan dengan UWP. Jangan terlalu kencang. Kencangkan hingga sekrup UWP #8 1-1/2" yang disertakan 3x tidak lagi bergerak. Tutup pintunya. Lihat Gambar 4.

   Gunakan 3x sekrup #8 1-1/2" yang disertakan

Pemasangan Pelat Penutup Dekoratif Opsional

Gunakan Pelat Penutup Opsional saat:

• Memasang termostat ke kotak sambungan listrik
• Atau saat Anda perlu menutupi celah cat dari termostat lama.

5. Pisahkan Adaptor Kotak Sambungan dari Pelat Penutup. Lihat Gambar 5.

6. Pasang Adaptor Kotak Sambungan ke dinding atau kotak listrik menggunakan salah satu dari delapan lubang sekrup. Masukkan dan kencangkan sekrup pemasangan yang disertakan dengan Kit Pelat Penutup. Jangan terlalu kencang. Pastikan Pelat Adaptor rata. Lihat Gambar 6.

7. Pasang UWP dengan menggantungkannya pada pengait atas Adaptor Kotak Sambungan dan kemudian memasang bagian bawah UWP pada tempatnya. Lihat Gambar 7.

8. Pasang Pelat Penutup ke Adaptor Kotak Sambungan. Lihat Gambar 8.


Pengkabelan UWP

Tekan tab ke bawah untuk memasukkan kabel ke dalam lubang bagian dalam terminal yang sesuai pada UWP (satu kabel per terminal) hingga terpasang dengan kuat. Tarik kabel dengan lembut untuk memverifikasi bahwa kabel tersebut aman. Jika Anda perlu melepaskan kabel lagi, tekan tab terminal di sisi UWP.

Pengkabelan ini hanyalah contoh, pengkabelan Anda mungkin berbeda.

Penunjukan terminal

Sistem Konvensional		Sistem pompa panas
Terminal	Deskripsi	Terminal	Deskripsi
S/S	Input universal untuk sensor dalam ruangan, luar ruangan berkabel	S/S	Input universal untuk sensor dalam ruangan, luar ruangan berkabel
Y	Kompresor Tahap 1	Y	Kompresor Tahap 1
Y2	Kompresor Tahap 2	Y2	Kompresor Tahap 2
G	Relai Kipas	G	Relai Kipas
C	Kabel umum 24VAC dari sisi sekunder transformator pendingin (jika 2 transformator)	C	Kabel umum 24VAC dari sisi sekunder transformator pendingin
K*	Hubungkan ke K pada Modul Penghemat Kabel	K*	Hubungkan ke K pada Modul Penghemat Kabel
U/U**	Relai universal untuk ventilasi	U/U**	Relai universal untuk ventilasi
A		L/A	Hubungkan ke monitor kompresor
W	Pemanasan Tahap 1	O/B	Katup pengubah untuk pompa panas
W2	Pemanasan Tahap 2	Aux	Pemanasan Cadangan
		E	Pemanasan Darurat
R	Transformator Pemanas 24 VAC	R	Transformator Pemanas 24 VAC
Rc	Transformator Pendingin 24 VAC	Rc	Transformator Pendingin 24 VAC

* Modul Penghemat Kabel THP9045A1023 digunakan pada sistem panas/dingin jika Anda hanya memiliki empat kabel di termostat dan Anda memerlukan kabel kelima untuk kabel umum. Gunakan terminal K sebagai pengganti terminal Y dan G pada sistem konvensional atau pompa panas untuk memberikan kontrol kipas dan kompresor melalui satu kabel—kabel yang tidak digunakan kemudian menjadi kabel umum Anda. Lihat instruksi THP9045 untuk informasi lebih lanjut.

** Ventilasi tidak tersedia di semua model. Saat slider U berada di posisi bawah (2 kabel), kontak U adalah set kontak kering. Jika sistem ventilasi Anda memerlukan 24 volt, pindahkan slider U ke posisi atas (1 kabel). Terminal U bawah secara internal dilompati ke terminal Rc. Dalam aplikasi ini, Anda akan menghubungkan satu kabel dari peredam Anda ke terminal U atas dan yang lainnya ke sisi umum transformator.

Menyetel Tab Slider

Setel Tab Slider R, lihat Gambar 9.

• Gunakan jumper bawaan (Tab Slider R) untuk membedakan antara sistem satu atau dua transformator.
• Jika hanya ada satu kabel R, dan terhubung ke terminal R, Rc, atau RH pada termostat lama, setel slider ke posisi atas (1 kabel).
• Jika ada satu kabel yang terhubung ke terminal R dan satu kabel yang terhubung ke terminal Rc, setel slider ke posisi bawah (2 kabel).

Setel Tab Slider U, lihat Gambar 10.

• Gunakan jumper bawaan (Tab Slider U) dari relai universal untuk mengkabel ventilasi. Harap dicatat bahwa ventilasi tidak didukung pada semua model.
• Saat Tab Slider U berada di posisi bawah (2 kabel), kontak U adalah set kontak kering.
• Jika ventilator ditenagai oleh transformator pendingin, pindahkan sakelar jumper ke posisi atas (1 kabel). Dengan sakelar ini disetel ke 1 kabel, terminal U bawah secara internal dilompati ke terminal Rc. Dalam aplikasi ini, hubungkan satu kabel dari peredam ventilasi ke terminal U dan yang lainnya ke sisi umum transformator sistem pendingin.

Pengkabelan

CATATAN:

1. Konfigurasi pengkabelan yang tersedia berbeda menurut model produk/nomor produk.
2. Gunakan kabel termostat ukuran 18 hingga 22. Kabel berpelindung tidak diperlukan.
3. Atur Tab Slider R pada UWP ke posisi atas (1 kabel) untuk sistem 1 transformator atau posisi bawah (2 kabel) untuk sistem 2 transformator. Lihat "Mengatur Tab Slider".
4. Atur Tab Slider U ke posisi atas (1 kabel) untuk ventilasi tanpa daya atau posisi bawah (2 kabel) untuk ventilasi bertenaga. Lihat "Mengatur Tab Slider".

Sistem konvensional

Sistem 1H/1C (1 transformator)
R Daya
Rc [R+Rc digabungkan oleh Tab Slider]
Y Kontaktor kompresor
C 24VAC umum
W Relai panas
G Relai kipas

Sistem 1H/1C (2 transformator)
R Daya (transformator pemanas)
Rc Daya (transformator pendingin)
Y Kontaktor kompresor
C 24 VAC umum dari transformator pendingin
W Relai panas
G Relai kipas

Sistem 2H/2C (1 transformator)
R Daya
Rc [R+Rc digabungkan oleh Tab Slider]
Y Kontaktor kompresor (tahap 1)
C 24VAC umum
W Relai panas (tahap 1)
G Relai kipas
W2 Relai panas (tahap 2)
Y2 Kontaktor kompresor (tahap 2)

Panel Relai Air Panas
R Daya
Rc [R+Rc digabungkan oleh Tab Slider]
W Relai Panas
C 24VAC umum

CATATAN: Jika panel tidak menyediakan 24 volt AC pada R dan C, atur slider ke posisi bawah dan hubungkan transformator terpisah ke Rc dan C.

Sistem Khusus Pemanas dengan Kipas
R Daya
Rc [R+Rc digabungkan oleh Tab Slider]
C 24VAC umum
W Relai panas
G Relai kipas

Sistem Khusus Pendingin dengan Kipas
R Daya
Rc [R+Rc digabungkan oleh Tab Slider]
Y Kontaktor kompresor
C 24VAC umum
G Relai kipas

Sistem pompa panas

Sistem Pompa Panas 1H/1C
R Daya
Rc [R+Rc digabungkan oleh Tab Slider]
Y Kontaktor kompresor
C 24VAC umum
O/B Katup pengubah
G Relai kipas

Sistem Pompa Panas 2H/1C
R Daya
Rc [R+Rc digabungkan oleh Tab Slider]
Y Kontaktor kompresor
C 24VAC umum
O/B Katup pengubah
G Relai kipas
Aux Panas tambahan
E Relai panas darurat
L Input kesalahan pompa panas

Sistem Pompa Panas 2H/2C
R Daya
Rc [R+Rc digabungkan oleh Tab Slider]
Y Kontaktor kompresor (tahap 1)
C 24VAC umum
O/B Katup pengubah
G Relai kipas
Y2 Kontaktor kompresor (tahap 2)
L Input kesalahan pompa panas

Sistem Pompa Panas 3H/2C
R Daya
Rc [R+Rc digabungkan oleh Tab Slider]
Y Kontaktor kompresor (tahap 1)
C 24VAC umum
O/B Katup pengubah
G Relai kipas
Aux Panas tambahan
E Relai panas darurat
Y2 Kontaktor kompresor (tahap 2)
L Input kesalahan pompa panas

CATATAN: Aplikasi ini tidak didukung oleh semua model termostat.

Sistem ventilasi

CATATAN: Ventilasi tidak tersedia pada semua model.

Menggunakan Tab Slider U

Terhubung ke ventilator seluruh rumah ERV/HRV dengan catu daya internal.

Terhubung ke peredam udara segar yang ditenagai oleh transformator tungku.

Memasang termostat

1. Dorong kelebihan kabel kembali ke lubang dinding.

2. Tutup pintu UWP. Seharusnya tetap tertutup tanpa menggembung.
3. Sejajarkan UWP dengan termostat, dan dorong perlahan hingga termostat terpasang pada tempatnya.
4. Jika perlu, tarik perlahan untuk melepaskan termostat dari UWP


Pengaturan pemasang – menggunakan termostat

Pengaturan menggunakan termostat

• Setelah termostat Lyric dinyalakan, sentuh START SETUP (MULAI PENGATURAN) pada termostat. Anda akan ditanya apakah Anda ingin melakukan pengaturan melalui aplikasi Lyric. Sentuh No (Tidak).
• Sentuh atau untuk beralih di antara opsi Pengaturan Pemasang (Installer Set Up/ISU).
• Sentuh Edit (Edit) atau sentuh area teks, lalu sentuh atau untuk mengedit opsi pengaturan default.
• Sentuh Done (Selesai) atau sentuh area teks untuk mengonfirmasi pengaturan atau tekan Cancel (Batal).
• Sentuh atau untuk melanjutkan pengaturan opsi ISU lainnya.

CATATAN:

• Untuk melihat daftar semua parameter pengaturan, buka "Opsi pengaturan pemasang (ISU) – menu lanjutan". Termostat menampilkan nama ISU dan nomor ISU.
• Untuk menyelesaikan pengaturan dan menyimpan pengaturan Anda, gulir ke layar Finish (Selesai) di akhir daftar ISU.
• Sentuh Select (Pilih) atau sentuh area teks untuk menyimpan perubahan dan keluar, atau sentuh untuk kembali ke layar pengaturan awal.

Lihat ISU

Edit ISU

Pengaturan pemasang – menggunakan aplikasi Lyric

Pengaturan menggunakan aplikasi Lyric

Unduh aplikasi Lyric dari App Store atau Google Play untuk menggunakan fitur instalasi PRO tersembunyi yang memungkinkan Anda mengonfigurasi termostat dan secara pribadi mengundang pelanggan Anda untuk terhubung ke termostat yang dipasang pada saat yang sama.

Masuk ke Mode Kontraktor

Untuk masuk ke Mode Kontraktor, tekan dan tahan logo Lyric selama 5 detik. Kemudian ketuk Confirm (Konfirmasi) untuk mulai menggunakan Mode Kontraktor. Ikuti langkah-langkah untuk secara pribadi mengundang pelanggan Anda untuk menghubungkan Aplikasi Lyric mereka.

Pengaturan pemasang – menu lanjutan

Untuk mengakses menu lanjutan, tekan dan tahan tombol Menu selama 5 detik. Sentuh atau untuk menelusuri opsi di menu lanjutan.

Opsi menu lanjutan

Pengaturan Perangkat
Ini digunakan untuk mengakses pengaturan ISU perangkat.

Kunci Layar
Layar sentuh termostat dapat diatur untuk mengunci sepenuhnya atau sebagian.

Tampilan Penilai
Tempat baca saja untuk melihat semua pengaturan ventilasi.

Uji Sistem
Uji sistem pemanas dan pendingin.

Hentikan Rentang (Suhu)
Atur titik pengaturan suhu minimum, maksimum, dingin, dan panas.

Atur Ulang
Akses semua opsi pengaturan ulang pada termostat. Ini adalah satu-satunya tempat untuk mengakses pengaturan ulang pabrik.

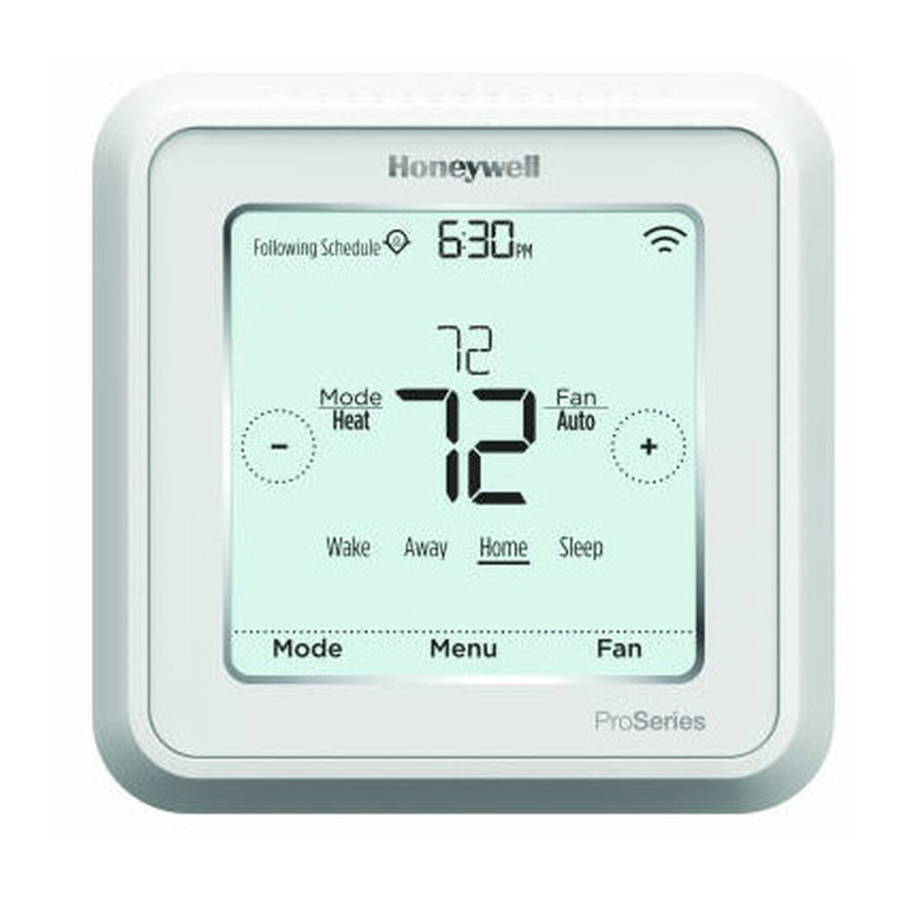

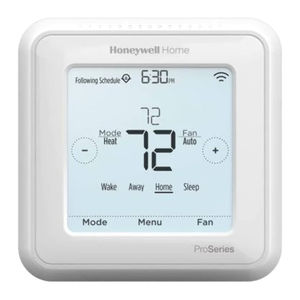

Fitur utama

1. Informasi status sistem
   Pendinginan Aktif, Pemanasan Aktif, Pemanasan Darurat Aktif, Pemulihan, atau Penggantian Otomatis Aktif.
2. Waktu, # ISU, atau # Peringatan
3. Informasi status koneksi
   Status Koneksi Wi-Fi: Terhubung, Terputus, atau Wi-Fi Mati.
4. Informasi jadwal
   Mengikuti kontrol suhu berbasis waktu atau berbasis lokasi.
5. Pesan
   Menampilkan opsi pengaturan perangkat, opsi menu, pengingat, penimpaan jadwal.
6. Suhu yang Diinginkan
   Menampilkan pengaturan suhu yang diinginkan saat ini.
7. Suhu Dalam Ruangan
   Menampilkan suhu dalam ruangan saat ini.
8. Periode Jadwal
   Menampilkan periode jadwal: Bangun/Pergi/Rumah/Tidur.
9. Mode
   Pilih mode sistem:
   Otomatis/Panas/Dingin/Mati/Pemanasan EM (Pemanasan Darurat).
10. Menu
    Sentuh untuk menampilkan opsi. Mulai di sini untuk mengatur jadwal program.
    Catatan: Tekan lama tombol Menu selama 5 detik untuk mengakses opsi Menu Lanjutan.
11. Kipas
    Pilih mode Kipas Otomatis/Aktif/Sirkulasi.

Layar akan aktif dengan menekan area tengah suhu yang ditampilkan.
Layar akan tetap menyala selama 45 detik. Kecerahan dapat disesuaikan di Menu.

Opsi pengaturan Pemasang (Installer Setup Options/ISU) – menu lanjutan

Catatan: Opsi ISU yang tersedia dapat bervariasi tergantung pada model termostat dan pengaturan peralatan.

Tabel 1.

#ISU	Nama ISU	Opsi ISU (default dalam huruf tebal)	Catatan
120	Jenis Jadwal (Schedule Type)	Tanpa Jadwal (No Schedule) MO-SU = Setiap hari sama MO-FR, SA, SU = Jadwal 5-1-1 MO-FR, SA-SU = Jadwal 5-2 Setiap Hari (Each Day) = Setiap hari individual	Anda dapat mengubah jadwal default MO-FR, SA-SU di sini. Untuk mengedit periode selama hari, titik pengaturan suhu, atau untuk mengaktifkan/menonaktifkan Jadwal (Schedule On/Off), dari layar beranda, buka MENU/JADWAL (MENU/SCHEDULE).
125	Skala Suhu (Temp Scale)	Fahrenheit, Celsius
130	Suhu Luar Ruangan (Outdoor Temp)	Tidak (No), Berkabel (Wired), Internet	Pilih sumber data suhu luar ruangan. ISU ini secara otomatis default ke Internet saat terdaftar ke aplikasi Lyric dan tidak ada sensor luar ruangan berkabel yang dipilih. Kami merekomendasikan penggunaan sensor luar ruangan berkabel yang terhubung ke terminal "S" pada UWP. (Lihat 'Pengkabelan') Suhu luar ruangan diperlukan untuk mengatur ISU yang diizinkan: ISU 355 Penguncian Kompresor (Compressor Lockout), ISU 356 Penguncian Panas Tambahan (Aux Heat Lockout), ISU 1013 Penguncian Ventilasi Suhu Luar Ruangan Rendah (Low Outdoor Temperature Ventilation Lockout), ISU 1014 Penguncian Ventilasi Suhu Luar Ruangan Tinggi (High Outdoor Temperature Ventilation Lockout), dan ISU 1015 Penguncian Ventilasi Titik Embun Luar Ruangan Tinggi (High Outdoor Dew Point Ventilation Lockout).
200	Jenis Sistem (System Type)	Udara Paksa Konvensional (Conventional Forced Air) Pompa Panas (Heat Pump) Boiler Hanya Dingin (Cool Only)	Pemilihan dasar sistem yang akan dikontrol oleh termostat Anda.
205	Jenis Peralatan (Equipment Type)	Panas Udara Paksa Konvensional (Conventional Forced Air Heat): Gas Standar (STD GAS), Gas Efisiensi Tinggi (EFF GAS) Minyak (Oil), Listrik (Electric), Koil Kipas (Fan Coil) Pompa Panas (Heat Pump): Udara ke Udara (AirTo Air), Panas Bumi (Geothermal) Boiler: Air Panas (Hot Water), Uap (Steam)	Opsi ini memilih jenis peralatan yang akan dikontrol oleh termostat Anda, Catatan: Opsi ini TIDAK ditampilkan jika ISU 200 diatur ke Hanya Dingin (Cool Only).
218	Katup Pembalik (Reversing Valve)	0/B saat Dingin (Cool), 0/B saat Panas (Heat)	ISU ini hanya ditampilkan jika ISU 200 diatur ke Pompa Panas (Heat Pump). Pilih apakah katup pembalik O/B harus diberi energi saat dingin atau saat panas
220	Tahap Dingin (CoolStages) (#200=Conv/ 200-HP)	0, 1, 2
221	Tahap Panas/Tambahan/E (Heat Stages/Aux/E) Tahap (#200-Conv./ 200-HP)	Tahap Panas (Heat Stages): 0,1,2 Tahap AUX/E: 0,1	Maksimum 2 Tahap Panas (Heat Stages) untuk sistem konvensional, Maksimum 1 tahap Aux/E untuk sistem pompa panas.
230	Kontrol Kipas (Fan Control)	Peralatan (Equipment), Termostat (Thermostat)	ISU ini hanya ditampilkan jika ISU 205 diatur ke Udara Paksa Listrik (Electric Forced Air) atau Koil Kipas (Fan Coil)
253	Kontrol Aux/E	Keduanya Aux/E (Both Aux/E), Salah Satu Aux/E (Either Aux/E)	Atur "SALAH SATU AUX/E (EITHER AUX/E)" jika Anda ingin mengatur dan mengontrol pemanasan Tambahan (Auxiliary) dan Darurat (Emergency) secara terpisah. ISU ini hanya ditampilkan jika ISU 200 diatur ke Pompa Panas (Heat Pump) DAN jika ISU 221 tahap Aux/E = 1
255	Jenis Panas Tambahan (Aux Heat Type)	Listrik (Electric), Gas/Minyak (Gas/Oil)(atau Udara Paksa Fosil (Fossil Forced Ait))	ISU ini ditampilkan hanya jika ISU 200 diatur ke pompa panas DAN jika ISU 221 tahap panas Aux/E = 1 Catatan: Opsi ISU ini dapat bervariasi tergantung pada model termostat.

Tabel 2.

#ISU	Nama ISU	Opsi ISU (default dalam huruf tebal)	Catatan
256	Jenis Panas EM (EM Heat Type)	Listrik (Electric), Gas/Minyak (Gas/Oil)(atau Udara Paksa Fosil (Fossil Forced Air))	ISU ini ditampilkan hanya jika ISU 200 diatur ke Pompa Panas (Heat Pump) DAN jika ISU 221 tahap panas Aux/E = 1 DAN jika ISU 253 diatur untuk menjalankan panas AUX/E secara terpisah. Catatan: ISU ini mungkin tidak tersedia sama sekali pada beberapa model.
260	Kontrol Kit Fosil (Fossil Kit Control)	Termostat (Thermostat), Eksternal (External) (Kit Bahan Bakar Fosil Mengontrol Panas Cadangan (Fossil Fuel Kit Controls Backup Heat))	ISU ini ditampilkan hanya jika ISU 200 diatur ke Pompa Panas (Heat Pump) DAN jika ISU 221 tahap panas Aux/E = 1, DAN jika ISU 256 diatur ke Gas/Minyak (Gas/Oil). Catatan: ISU ini mungkin tidak tersedia sama sekali pada beberapa model.
300	Perubahan Otomatis (Auto Changeover)	Aktif (On), Mati (Off)	MATI (OFF): Pengguna harus memilih pemanasan atau pendinginan sesuai kebutuhan untuk mempertahankan suhu dalam ruangan yang diinginkan. AKTIF (ON) (Otomatis (Automatic)): Aktif (diaktifkan) Memungkinkan pengguna untuk memilih Perubahan Otomatis (Auto Changeover) sebagai salah satu mode sistem dari layar beranda. Dalam mode otomatis, termostat dapat mengontrol pemanasan atau pendinginan untuk mempertahankan suhu dalam ruangan yang diinginkan.
303	Diferensial Otomatis (Auto Differential)	0°F hingga 5°F atau 0.0°C hingga 2.5°C	Diferensial adalah jumlah minimum derajat yang diizinkan antara titik pengaturan panas dan dingin ketika termostat berada dalam perubahan otomatis (auto-changeover). Diferensial BUKAN deadband. Suhu deadband antara saat pemanasan (atau pendinginan) menyala dan mati untuk mempertahankan titik pengaturan tidak dapat disesuaikan. Honeywell menggunakan algoritma yang memperbaiki deadband pada 0°F. Algoritma ini lebih canggih daripada pada termostat sebelumnya.
305	Selesai Tahap Dingin Tinggi (High Cool Stage Finish)	Ya (Yes), Tidak (No)	ISU ini hanya ditampilkan ketika termostat diatur ke 2 tahap dingin. Ketika diatur ke YA (YES), fitur ini menjaga tahap peralatan pendingin yang lebih tinggi tetap berjalan hingga titik pengaturan yang diinginkan tercapai.
306	Selesai Tahap Panas Tinggi (High Heat Stage Finish)	Ya (Yes), Tidak (No)	ISU ini hanya ditampilkan ketika termostat diatur ke 2 tahap panas atau lebih. Ketika diatur ke YA (YES), fitur ini menjaga tahap peralatan pemanas yang lebih tinggi tetap berjalan hingga titik pengaturan yang diinginkan tercapai.
340	Droop Panas Tambahan (Aux Heat Droop)	0 = Nyaman (Comfort); 2°F hingga 15°F dari titik pengaturan (dalam peningkatan 1°F) atau 1.0°C hingga 7.5°C dari titik pengaturan (dalam peningkatan 0.5°C)	Droop panas tambahan dapat diatur pada sistem pompa panas dengan tahap panas tambahan. Pengaturan Nyaman (Comfort) TIDAK tersedia untuk sistem Bahan Bakar Ganda (Dual Fuel), Pengaturan default adalah 0°F (Nyaman (Comfort)) untuk Listrik (Electric) sementara 2°F untuk Gas/Minyak (Gas/Oil). Suhu dalam ruangan harus turun ke pengaturan droop yang dipilih sebelum termostat menyalakan Panas Tambahan (Aux Heat). Misalnya, jika Panas Tambahan (Aux Heat) diatur ke 2°F (1.0°C), suhu dalam ruangan harus 2°F (1.0°C) dari titik pengaturan sebelum Panas Tambahan (Aux Heat) menyala, Ketika diatur ke Nyaman (Comfort), termostat akan menggunakan Panas Tambahan (Aux Heat) sesuai kebutuhan untuk menjaga suhu dalam ruangan dalam 1°F (0.5°C) derajat dari titik pengaturan.
350	Timer Peningkatan Tahap Panas Tambahan (Up Stage Timer Aux Heat)	Mati (Off), 30, 45, 60, 75, 90 menit 2, 3, 4, 5, 6, 8, 10, 12, 14, 16 jam	Timer Peningkatan Tahap Panas Tambahan (Auxiliary Heat Upstage Timer) dimulai ketika tahap tertinggi dari jenis peralatan pemanas sebelumnya menyala. Panas tambahan akan digunakan (jika diperlukan) ketika timer berakhir. ISU ini hanya ditampilkan ketika ISU 340 (Droop Panas AUX (AUX Heat Droop)) diatur ke 2°F atau lebih tinggi.
355	Titik Keseimbangan (Penguncian Kompresor) (Balance Point (Compressor Lockout))	Mati (Off), 5°F hingga 60°F (dalam peningkatan 5°F) atau -15.0°C hingga 15.5°C (dalam peningkatan 2.5°C atau 3.0°C)	Penguncian Kompresor (Compressor Lockout) memerlukan suhu luar ruangan. Atur Penguncian Kompresor (Compressor Lockout) ke suhu di bawah yang tidak efisien untuk menjalankan pompa panas. Ketika suhu di luar di bawah pengaturan ini, termostat akan mengunci pompa panas dan hanya menjalankan Panas Tambahan (Aux Heat). ISU ini hanya ditampilkan jika ISU 130 = Berkabel (Wired) atau Internet, ISU 200 adalah diatur ke Pompa Panas (Heat Pump), ISU 221 tahap Aux/E = 1, DAN ISU 260 diatur ke Termostat (Thermostat). Kami merekomendasikan penggunaan sensor jarak jauh berkabel sebagai sumber suhu luar ruangan. Default adalah 40°F jika ISU 205 Peralatan Pemanas (Heating Equipment) adalah Pompa Panas Udara ke Udara (Airto Air Heat Pump) dan ISU 255 Jenis Panas Tambahan (Aux Heat Type) adalah Gas/Minyak (Gas/Oil). Default adalah Mati (Off) jika ISU 205 Peralatan Pemanas (Heating Equipment) adalah Pompa Panas Udara ke Udara (Air to Air Heat Pump) dan ISU 255 Jenis Panas Tambahan (Aux Heat Type) adalah Listrik (Electric). Default adalah Mati (Off) jika ISU 205 Peralatan Pemanas (Heating Equipment) adalah Panas Bumi (Geothermal), Penguncian Kompresor (Compressor Lockout) bersifat opsional untuk semua jenis pompa panas (Pompa Panas Udara ke Udara (Air to Air Heat Pump), Pompa Panas Panas Bumi (Geothermal Heat Pump)).

Tabel 3.

#ISU	Nama ISU	Opsi ISU (default dalam huruf tebal)	Catatan
356	Kunci Panas Tambahan (Kunci Panas Tambahan Luar Ruangan)	Mati, 5°F hingga 65°F (dalam peningkatan 5°F) atau -15.0°C hingga 18.5°C (dalam peningkatan 2.5°C atau 3.0°C)	Kunci Panas Tambahan memerlukan suhu luar ruangan. Atur Kunci Panas Tambahan untuk mengoptimalkan tagihan energi dan untuk tidak membiarkannya menjalankan sumber Panas Tambahan yang lebih mahal di atas batas suhu luar ruangan tertentu. ISU ini hanya ditampilkan jika ISU 200 diatur ke Pompa Panas, DAN ISU 260 diatur ke kontrol Termostat DAN jika ISU 221 Tahap Aux/E = 1.
365	Cool 1 CPH (Tingkat siklus pendinginan tahap 1)	1-6 CPH (3 CPH)	ISU ini hanya ditampilkan ketika Tahap Kompresor Dingin diatur ke 1 tahap atau lebih. Tingkat siklus membatasi jumlah maksimum sistem dapat berputar dalam periode 1 jam yang diukur pada beban 50%. Misalnya, ketika diatur ke 3 CPH, pada beban 50%, paling banyak sistem akan berputar adalah 3 kali per jam (10 menit hidup, 10 menit mati) Sistem berputar lebih jarang ketika kondisi beban kurang dari atau lebih besar dari beban 50%.
366	Cool 2 CPH (Tingkat siklus pendinginan tahap 2)	1-6 CPH (3 CPH)	ISU ini hanya ditampilkan ketika Tahap Dingin/Kompresor diatur ke 2.
370	Heat 1 CPH (Tingkat siklus pemanasan tahap 1)	1-12 CPH	ISU ini hanya ditampilkan ketika Tahap Panas diatur ke 1 tahap atau lebih. Tingkat siklus membatasi jumlah maksimum sistem dapat berputar dalam periode 1 jam yang diukur pada beban 50%. Misalnya, ketika diatur ke 3 CPH, pada beban 50%, paling banyak sistem akan berputar adalah 3 kali per jam (10 menit hidup, 10 menit mati), Sistem berputar lebih jarang ketika kondisi beban kurang dari atau lebih besar dari beban 50%. Yang direkomendasikan (default) pengaturan tingkat siklus ada di bawah ini untuk setiap jenis peralatan pemanas: Udara Paksa Gas Efisiensi Standar = 5 CPH; Udara Paksa Gas Efisiensi Tinggi = 3 CPH; Udara Paksa Minyak = 5 CPH; Udara Paksa Listrik = 9 CPH; Kumparan Kipas = 3 CPH; Panas Radiasi Air Panas = 3 CPH; Uap = 1 CPH.
371	Heat 2 CPH (Tingkat siklus pemanasan tahap 2)	1-12 CPH	ISU ini hanya ditampilkan ketika Tahap Panas diatur ke 2 tahap. Pengaturan tingkat siklus yang direkomendasikan (default) ada di bawah ini untuk setiap jenis peralatan pemanas: Udara Paksa Gas Efisiensi Standar = 5 CPH; Udara Paksa Gas Efisiensi Tinggi = 3 CPH; Udara Paksa Minyak = 5 CPH; Udara Paksa Listrik = 9 CPH; Kumparan Kipas = 3 CPH; Panas Radiasi Air Panas = 3 CPH; Uap = 1 CPH.
375	Aux Heat CPH (Tingkat siklus pemanasan Panas Tambahan)	1-12 CPH	ISU ini hanya ditampilkan ketika ISU 200 = Pompa Panas dan ISU 221=1. Ini hanya ditampilkan ketika Panas Tambahan dikonfigurasi. Pengaturan tingkat siklus yang direkomendasikan ada di bawah ini untuk setiap jenis peralatan pemanas: Udara Paksa Gas Efisiensi Standar = 5 CPH; Udara Paksa Gas Efisiensi Tinggi = 3 CPH; Udara Paksa Minyak = 5 CPH; Udara Paksa Listrik = 9 CPH.
378	EM Heat CPH (Tingkat siklus pemanasan Panas Darurat)	1-12 CPH	ISU ini hanya ditampilkan ketika Panas Darurat dikonfigurasi dan ISU 253: Kontrol Terminal Aux/E diatur untuk mengontrol panas Aux dan E secara Independen. Pengaturan tingkat siklus yang direkomendasikan ada di bawah ini untuk setiap jenis peralatan pemanas: Udara Paksa Gas Efisiensi Standar = 5 CPH; Udara Paksa Gas Efisiensi Tinggi = 3 CPH; Udara Paksa Minyak = 5 CPH; Udara Paksa Listrik = 9 CPH.
387	Perlindungan Kompresor	Mati, 1-5 menit	Termostat memiliki perlindungan kompresor bawaan (timer mati minimum) yang mencegah kompresor dari memulai ulang terlalu cepat setelah dimatikan, Timer mati minimum diaktifkan setelah kompresor mati. Jika ada panggilan selama timer mati minimum, termostat menampilkan "Tunggu" (Wait) di layar. ISU ini ditampilkan jika ISU 220 diatur ke setidaknya 1 tahap.
390	Waktu Jalankan Kipas Eksternal dalam Dingin	Mati, 30, 60, 90 detik 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 menit	Setelah panggilan untuk pendinginan berakhir, termostat menjaga kipas tetap menyala selama jumlah waktu yang dipilih untuk meningkatkan efisiensi. Ini dapat memasukkan kembali kelembapan ke dalam ruang hidup. ISU ini ditampilkan jika ISU 220 diatur ke setidaknya 1 tahap.

Tabel 4.

#ISU	Nama ISU	Opsi ISU (default dalam huruf tebal)	Catatan
391	Waktu Jalankan Kipas Eksternal dalam Panas	Mati, 30, 60, 90 detik 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 menit	Setelah panggilan untuk pemanasan berakhir, termostat menjaga kipas tetap menyala selama jumlah waktu yang dipilih untuk meningkatkan efisiensi. ISU ini ditampilkan jika ISU 230 diatur ke Kontrol Kipas Termostat.
425	Pemulihan Adaptif	Hidup, Mati	Pemulihan Cerdas Adaptif (AIR) adalah pengaturan kenyamanan. Peralatan pemanas atau pendingin akan menyala lebih awal, memastikan suhu dalam ruangan akan sesuai dengan titik setel pada waktu yang dijadwalkan.
429	Suhu Dingin Maksimum	dari Suhu Dingin Min. hingga 99°F atau hingga 37.0°C (90°F atau 32°C)	Pengguna tidak dapat mengatur suhu pendinginan di atas level ini.
430	Suhu Dingin Minimum	dari 50°F atau 10.0°C hingga Suhu Dingin Maks. (50°F atau 10°C)	Pengguna tidak dapat mengatur suhu pendinginan di bawah level ini.
431	Suhu Panas Maksimum	dari Suhu Panas Min. hingga 90°F atau hingga 32.0°C (90°F atau 32°C)	Pengguna tidak dapat mengatur suhu pemanasan di atas level ini.
432	Suhu Panas Minimum	dari 40°F atau 4.4°C hingga Suhu Panas Maks. (50°F atau 10°C)	Pengguna tidak dapat mengatur suhu pemanasan di bawah level ini.
435	Kunci Layar	Tidak Ada, Parsial, Penuh	Tidak Terkunci: Pengguna memiliki akses ke semua pengaturan termostat. Terkunci Sebagian: Pengguna hanya dapat mengubah pengaturan suhu. Terkunci Sepenuhnya: Pengguna tidak dapat mengubah pengaturan apa pun, Layar akan dikunci oleh kode pabrik default dan tidak dapat diubah. Kode ini ditampilkan untuk waktu yang singkat, ketika Anda akan mengunci layar termostat. Silakan catat kode di tempat yang aman untuk referensi di masa mendatang.
500	Sensor Dalam Ruangan	Ya, Tidak	Atur ISU ini ketika Anda ingin menghubungkan sensor dalam ruangan jarak jauh ke terminal "S" pada UWP - lihat "Pengkabelan" (Wiring). ISU ini hanya ditampilkan jika ISU 130 diatur ke TIDAK ada sensor luar ruangan berkabel yang dikonfigurasi.
515	Jenis Sensor	10k, 20k	Pilih jenis resistansi sensor dalam ruangan berkabel. ISU ini hanya ditampilkan ketika sensor dalam ruangan dikonfigurasi - ISU 500.
520	Kontrol Suhu	Termostat, Berkabel, Rata-rata	ISU ini hanya ditampilkan ketika sensor dalam ruangan dikonfigurasi - ISU 500. Anda dapat memilih sumber suhu mana yang akan digunakan atau Anda dapat meminta termostat untuk menggunakan termostat dan sensor jarak jauh untuk akurasi pengukuran yang lebih tinggi.
702	Filter Udara	0 - 2	ISU ini mengacu pada jumlah filter udara dalam sistem.
711	Pengingat Filter Udara 1	Mati 10, 20, 30, 45, 60, 90, 120, 150 Hari Waktu Jalankan 30, 45, 60, 75 Hari 3, 4, 5, 6, 9, 12, 15 Bulan	Pilih pengingat berbasis kalender atau waktu jalankan peralatan.
712	Pengingat Filter Udara 2	Mati 10, 20, 30, 45, 60, 90, 120, 150 Hari Waktu Jalankan 30, 45, 60, 75 Hari 3, 4, 5, 6, 9, 12, 15 Bulan	Pilih pengingat berbasis kalender atau waktu jalankan peralatan.
810	Pengingat Bantalan Hum	Mati 6, 12 Bulan Kalender
921	Pengingat Filter Dehum	Mati 30, 60 Hari Kalender 3 - 12 Bulan Kalender (dalam peningkatan 1 bulan)

Tabel 5.

#ISU	Nama ISU	Opsi ISU (default dalam huruf tebal)	Catatan
1000	Jenis Ventilasi (Vent Type)	Tidak Ada (None), ERV/HRV, Pasif (Passive), Peredam Udara Segar (Fresh Air Damper)	Tidak Ada (None): Termostat tidak mengontrol ventilasi. ERV/HRV: Termostat mengontrol Ventilator Pemulihan Energi (Energy Recovery Ventilator) atau Ventilator Pemulihan Panas (Heat Recovery Ventilator) untuk ventilasi. Pasif (Kipas Saja) (Passive (Fan Only)): Termostat menyalakan kipas untuk ventilasi. Ketika diatur ke kipas pasif, termostat tidak mengontrol peredam atau ventilator. Pengaturan ventilasi pasif/kipas pasif hanya menjalankan kipas blower dalam ruangan. Pengaturan ini tidak membuka peredam atau menjalankan ventilator. Untuk menggunakan pengaturan ini untuk ventilasi, rumah perlu disiapkan dengan pipa dari luar ruangan ke saluran balik yang terbuka permanen atau memiliki peredam yang secara otomatis terbuka setiap kali kipas blower menyala. Catatan: Beberapa model hanya menawarkan pengaturan kipas pasif.
1005	Metode Ventilasi (Vent Method)	ASHRAE 2010, ASHRAE 2013, Persentase Waktu Aktif (Percent On Time)	Catatan: Opsi ISU ini dapat bervariasi tergantung pada model termostat.
1006	Kontrol Kipas Ventilasi (Vent Fan Control)	Termostat, Peralatan (Equipment)	Termostat: Termostat menyalakan ventilasi dan kipas saat ventilasi diperlukan. Peralatan (Equipment): Peralatan ventilasi mengontrol kipas blower.
1007	Kamar Tidur (Bedrooms)	1-6 (2)	ISU ini hanya ditampilkan ketika Metode Ventilasi (Ventilation Method) ISU 1005 diatur ke ASHRAE 2010 atau 2013.
1008	Ukuran Rumah (Home Size)	1000 - 5000 Sq. Ft. (1000 Sq. Ft.)	ISU ini hanya ditampilkan ketika Metode Ventilasi (Ventilation Method) ISU 1005 diatur ke ASHRAE 2010 atau 2013.
1009	Laju Ventilasi (Vent Rate)	30 - 350 CFM (dalam peningkatan 5 CFM) (150 CFM)	ISU ini hanya ditampilkan ketika Metode Ventilasi (Ventilation Method) ISU 1005 diatur ke ASHRAE 2010 atau 2013.
1011	Persentase Waktu Aktif Ventilasi (Vent Percent On Time)	10% - 100% (30%)	Termostat mengoperasikan peralatan ventilasi berdasarkan persentase yang dimasukkan dalam pengaturan pemasang (ISU 1012). Misalnya, jika Persentase Waktu Aktif (Percent on Time) diatur ke 50%, peralatan ventilasi akan berjalan secara acak selama periode 1 jam hingga mencapai waktu berjalan 50% (kira-kira 30 menit). ISU ini hanya ditampilkan jika ISU 1005 diatur ke Persentase Waktu Aktif (Percent On Time).
1012	Prioritas Ventilasi (Vent Priority)	Lockout, ASHRAE	Lockout adalah Prioritas (Lockouts are Priority): Termostat memprioritaskan lockout dibandingkan standar ventilasi ASHRAE. Termostat tidak akan menjalankan ventilasi selama kondisi lockout berikut (jika dikonfigurasi), kecuali Anda secara manual meminta ventilasi: Lockout Ventilasi (Lockout Ventilation) selama Kondisi Luar Ruangan (Outdoor Conditions) (ISU 1013, 1014 dan 1015). Lockout Ventilasi (Lockout Ventilation) selama periode program "Tidur (Sleep)". Catatan: Opsi ini diatur oleh pengguna pada layar Ventilasi (Ventilation) di Menu. ASHRAE adalah Prioritas (ASHRAE is Priority): ASHRAE memerlukan ventilasi tambahan setelah siklus mati yang panjang. Termostat memenuhi standar ventilasi ASHRAE dengan menjalankan ventilasi tambahan ketika kondisi luar ruangan menguntungkan. Jika ASHRAE tidak dapat dipenuhi ketika kondisi luar ruangan menguntungkan, termostat akan mengesampingkan lockout luar ruangan dan menjalankan ventilasi. Saat menggunakan opsi ini, disarankan agar Anda meningkatkan laju (CFM) peralatan ventilasi untuk memenuhi standar ventilasi ASHRAE dalam waktu berjalan yang lebih singkat. Kemampuan untuk lockout ventilasi (lockout ventilation) selama "Tidur (Sleep)" bukanlah pilihan ketika Anda memilih ASHRAE adalah Prioritas (ASHRAE is Priority).
1013	Lockout Ventilasi Suhu Luar Ruangan Rendah (Low Outdoor Temp Vent Lockout)	Mati (Off), -20°F hingga -40°F (dalam peningkatan 5°F) atau -28.0°C hingga -4.0°C (dalam peningkatan 2.0°C)	ISU 130 harus diatur ke Kabel (Wired) atau Internet. ISU ini hanya ditampilkan ketika Jenis Ventilasi (Ventilation Type) ISU 1000 diatur ke ERV/HRV atau Peredam Udara Segar (Fresh Air Damper).
1014	Lockout Ventilasi Suhu Luar Ruangan Tinggi (High Outdoor Temp Vent Lockout)	Mati (Off), 80°F hingga 110°F (dalam peningkatan 5°F) atau 26°C hingga 44°C (dalam peningkatan 2°C)	ISU 130 harus diatur ke Kabel (Wired) atau Internet. ISU ini hanya ditampilkan ketika Jenis Ventilasi (Ventilation Type) ISU 1000 diatur ke ERV/HRV atau Peredam Udara Segar (Fresh Air Damper).
1015	Ventilasi Titik Embun Luar Ruangan Tinggi (High Outdoor Dewpoint Vent)	Mati (Off), 65°F hingga 85°F (dalam peningkatan 5°F) atau 18°C hingga 30°C (dalam peningkatan 2°C)	ISU 130 harus diatur ke Internet. ISU ini hanya ditampilkan jika Jenis Ventilasi (Ventilation Type) ISU 1000 diatur ke ERW/HRV atau Peredam Udara Segar (Fresh Air Damper).

Tabel 6.

#ISU	Nama ISU	Opsi ISU (default dalam huruf tebal)	Catatan
1017	Pengingat Inti Ventilasi (Vent Core Reminder)	Mati (Off), 3, 6, 9, 12 bulan	ISU ini hanya ditampilkan jika ISU 1000 diatur ke ERV/HRV.
1018	Pengingat Filter Ventilasi (Vent Filter Reminder)	Mati (Off), 3, 6, 9, 12 bulan
1100	Perangkat UV (UV Devices)	0 - 2	Beberapa sistem mungkin memiliki dua perangkat UV, satu untuk A-Coil dan satu lagi untuk Perawatan Udara (Air Treatment). Pengingat penggantian dapat diatur untuk masing-masing secara terpisah.
1105	Pengingat Bohlam UV 1 (UV Bulb 1 Reminder)	Mati (Off), 6, 12, 24 bulan
1106	Pengingat Bohlam UV 2 (UV Bulb 2 Reminder)	Mati (Off), 6, 12, 24 bulan
1401	Kecerahan Idle (Idle Brightness)	0 = Mati (Off), 0 - 5	Sesuaikan kecerahan lampu latar yang tidak aktif (layar idle) dari default 0 (lampu latar mati) hingga 5 (kecerahan maksimum).
1410	Format Jam (Clock Format)	12 jam, 24 jam
1415	Waktu Musim Panas (Daylight Saving)	Aktif (On), Mati (Off)	Atur ke Mati (Off) di area yang tidak mengikuti Waktu Musim Panas (Daylight Saving Time).
1420	Offset Suhu (Temp Offset)	Mati (Off), -3°F hingga 3°F (dalam peningkatan 1°F) atau -1.5°C hingga 1.5°C (dalam peningkatan 0.5°C)	0°F - Tidak ada perbedaan antara suhu yang ditampilkan dan suhu ruangan sebenarnya. Termostat dapat menampilkan hingga 3°F (1.5°C) lebih rendah atau lebih tinggi dari suhu terukur sebenarnya.

Melakukan uji sistem

Anda dapat menguji pengaturan sistem di ADVANCED MENU (MENU LANJUTAN) di bawah opsi SYSTEM TEST (UJI SISTEM).

1. Tekan dan tahan Menu pada termostat Lyric selama 5 detik untuk mengakses opsi ADVANCED MENU (MENU LANJUTAN).
2. Sentuh atau untuk pergi ke SYSTEM TEST (UJI SISTEM).

3. Sentuh Select (Pilih) atau sentuh area teks.
4. Sentuh atau untuk memilih jenis uji sistem. Sentuh Select (Pilih) atau sentuh area teks.
5. Untuk uji panas dan uji dingin, gunakan atau untuk mengaktifkan setiap tahap peralatan. Untuk uji kipas, gunakan atau untuk menghidupkan dan mematikan kipas.


CATATAN: Jam digunakan sebagai pengatur waktu saat tahapan berjalan. Indikator Heat On (Panas Hidup) dan Cool On (Dingin Hidup) ditampilkan saat uji sistem berjalan.

Melihat status peralatan

1. Anda dapat melihat status peralatan yang dikendalikan termostat di Menu di bawah opsi EQMT STATUS (STATUS PERALATAN).
   Sentuh Menu pada termostat Anda.
2. Sentuh atau untuk pergi ke EQMT STATUS (STATUS PERALATAN).
   Sentuh Select (Pilih) atau sentuh area teks.

3. Sentuh atau untuk melihat status semua peralatan yang dikendalikan termostat. Tergantung pada fitur apa yang didukung termostat atau bagaimana ia dipasang, layar Equipment Status (Status Peralatan) melaporkan data untuk sistem berikut:

• Pemanasan dan pendinginan
• Kipas
• Ventilasi (hanya tersedia pada model tertentu)


Pemecahan masalah

Layar kosong

• Periksa pemutus sirkuit dan setel ulang jika perlu.
• Pastikan sakelar daya pada sistem pemanas dan pendingin dalam keadaan hidup.
• Pastikan pintu tungku tertutup rapat.

Layar sulit dibaca

• Ubah kecerahan layar di Menu termostat. Tingkatkan intensitas kecerahan untuk lampu latar tidak aktif pada layar termostat (maks. adalah level 5).

Sistem pemanas atau pendingin tidak merespons

• Sentuh Mode (Mode) untuk mengatur sistem ke Heat (Panas). Pastikan suhu diatur lebih tinggi dari suhu di dalam ruangan.
• Sentuh Mode (Mode) untuk mengatur sistem ke Cool (Dingin). Pastikan suhu diatur lebih rendah dari suhu di dalam ruangan.
• Periksa pemutus sirkuit dan setel ulang jika perlu.
• Pastikan sakelar daya pada sistem pemanas & pendingin dalam keadaan hidup.
• Pastikan pintu tungku tertutup rapat.

Peringatan dan pengingat

Peringatan dan pengingat ditampilkan melalui simbol peringatan dan nomor peringatan di area jam pada layar beranda. Anda dapat membaca informasi lebih lanjut tentang peringatan aktif, menunda atau mengabaikan peringatan non-kritis di Menu/Alerts (Peringatan).

Nomor	Peringatan/Pengingat	Definisi
164	Heat Pump Needs Service (Pompa Panas Membutuhkan Servis)	Pompa panas membutuhkan servis. Hubungi dealer untuk mendiagnosis dan menyervis pompa panas.
168	Wi-Fi Radio Error (Kesalahan Radio Wi-Fi)	Modul nirkabel tidak beroperasi. Fitur nirkabel tidak tersedia. Silakan hubungi dealer untuk mengganti termostat.
170	Internal Memory Error (Kesalahan Memori Internal)	Memori termostat mengalami kesalahan. Silakan hubungi dealer untuk mendapatkan bantuan.
171	Set the Date and Time (Atur Tanggal dan Waktu)	Atur tanggal dan waktu pada termostat Anda. Tanggal dan waktu diperlukan agar fitur tertentu dapat beroperasi, seperti jadwal program.
173	Thermostat Temperature Sensor Error (Kesalahan Sensor Suhu Termostat)	Sensor termostat mengalami kesalahan. Silakan hubungi dealer untuk mengganti Termostat.
175	AC Power Resumed (Daya AC Dilanjutkan)	Daya AC dilanjutkan ke termostat setelah kehilangan daya.
177	Indoor Temperature Sensor Error (Kesalahan Sensor Suhu Dalam Ruangan)	Sensor suhu dalam ruangan berkabel tidak terhubung atau terjadi korsleting kabel. Silakan hubungi dealer untuk mendapatkan bantuan.
178	Outdoor Temperature Sensor Error (Kesalahan Sensor Suhu Luar Ruangan)	Sensor suhu luar ruangan berkabel tidak terhubung atau terjadi korsleting kabel. Silakan hubungi dealer untuk mendapatkan bantuan.
181	Replace Air Filter (1) (Ganti Filter Udara (1))	Ganti filter udara (1). Setel ulang pengatur waktu dengan menyentuh tombol "dismiss" (abaikan) pada layar termostat setelah diganti.
182	Replace Air Filter (2) (Ganti Filter Udara (2))	Ganti filter udara (2). Setel ulang pengatur waktu dengan menyentuh tombol "dismiss" (abaikan) pada layar termostat setelah diganti.
183	Clean Humidifier Tank and Replace Water Filter (Bersihkan Tangki Pelembap dan Ganti Filter Air)	Bersihkan tangki pelembap dan ganti filter air, atau hubungi dealer untuk melakukannya untuk Anda. Setel ulang pengatur waktu dengan menyentuh tombol "dismiss" (abaikan) pada layar termostat setelah diganti.
184	Replace Humidifier Pad (Ganti Bantalan Pelembap)	Ganti bantalan pelembap. Setel ulang pengatur waktu dengan menyentuh tombol "dismiss" (abaikan) pada layar termostat setelah diganti.
185	Replace Dehumidifier Filter (Ganti Filter Dehumidifier)	Ganti filter dehumidifier. Setel ulang pengatur waktu dengan menyentuh tombol "dismiss" (abaikan) pada layar termostat setelah diganti.
186	Clean Ventilator Core (Bersihkan Inti Ventilator)	Bersihkan inti ventilator. Setel ulang pengatur waktu dengan menyentuh tombol "dismiss" (abaikan) pada layar termostat setelah diganti.
187	Clean or Replace Ventilator Filter (Bersihkan atau Ganti Filter Ventilator)	Bersihkan atau ganti filter ventilator. Setel ulang pengatur waktu dengan menyentuh tombol "dismiss" (abaikan) pada layar termostat setelah diganti.
188	Replace UV Bulb (1) (Ganti Bohlam UV (1))	Ganti Bohlam UV (1). Setel ulang pengatur waktu dengan menyentuh tombol "dismiss" (abaikan) pada layar termostat setelah diganti.
189	Replace UV Bulb (2) (Ganti Bohlam UV (2))	Ganti Bohlam UV (2). Setel ulang pengatur waktu dengan menyentuh tombol "dismiss" (abaikan) pada layar termostat setelah diganti.
210	Register Online For Outdoor Temperature (Daftar Online Untuk Suhu Luar Ruangan)	Pendaftaran online diperlukan untuk menerima suhu luar ruangan dari Internet. Suhu luar ruangan diperlukan untuk pengaturan sistem Anda saat ini. Unduh aplikasi Lyric untuk mendaftarkan termostat Anda.
388	Register Online for Remote Access and Outdoor Temperature (Daftar Online untuk Akses Jarak Jauh dan Suhu Luar Ruangan)	Pendaftaran online diperlukan untuk akses jarak jauh dan suhu luar ruangan. Unduh aplikasi Lyric untuk mendaftarkan termostat Anda.
399	No Internet (Tidak Ada Internet)	Koneksi ke Internet telah hilang. Silakan periksa pengaturan jaringan Anda.
400	No Wi-Fi Signal (Tidak Ada Sinyal Wi-Fi)	Sinyal Wi-Fi telah hilang. Silakan tunggu termostat untuk terhubung kembali atau pilih jaringan Wi-Fi baru. Ikuti langkah-langkah di aplikasi Lyric
508	Wi-Fi Not Configured (Wi-Fi Tidak Dikonfigurasi)	Silakan unduh aplikasi Lyric dan ikuti langkah-langkah untuk menghubungkan termostat ke jaringan Wi-Fi Anda.

BAHAYA LISTRIK
Dapat menyebabkan sengatan listrik atau kerusakan peralatan. Putuskan aliran listrik sebelum memulai pemasangan.

BAHAYA KERUSAKAN PERALATAN
Perlindungan kompresor dilewati selama pengujian. Untuk mencegah kerusakan peralatan, hindari memutar kompresor dengan cepat.

PEMBERITAHUAN MERKURI
Jika produk ini menggantikan kontrol yang mengandung merkuri dalam tabung tertutup, jangan letakkan kontrol lama di tempat sampah. Hubungi otoritas pengelolaan limbah setempat untuk instruksi mengenai daur ulang dan pembuangan yang benar.

Spesifikasi

Rentang Suhu
Panas: 40°F hingga 90°F (4.5°C hingga 32.0°C)
Dingin: 50°F hingga 99°F (10.0°C hingga 37.0°C)

Suhu Ambien Operasi
37°F hingga 102°F (2.8°C hingga 38.9°C)

Suhu Pengiriman
-20°F hingga 120°F (-28.9°C hingga 48.9°C)

Kelembaban Relatif Operasi
5% hingga 90% (tanpa kondensasi)

Dimensi Fisik dalam inci (mm) (T x L x D)
Lyric T6 PRO Wi-Fi Thermostat (TH6320WF2003):
4-5/64 x 4-5/64 x 1-1/16 (104 x 104 x 27)
Lyric T6 PRO Wi-Fi Thermostat (TH6220WF2006):
4-5/64 x 4-5/64 x 1-1/16 (104 x 104 x 27)
UWP Mounting System (THP2600A1009):
2-9/32 x 2-13/64 x 2-43/64 (58 x 56 x 10)
Standard Installation Adapter (THP2400A1076):
3-29/32 x 3-57/64 x 21/32 (99 x 99 x 17)
Decorative Cover Plate – Small (THP2400A1050):
4-49/64 x 4-49/64 x 11/32 (121 x 121 x 9)
Decorative Cover Plate – Large (THP2400A1068):
6-7/64 x 6-7/64 x 9/32 (155 x 155 x 7)

Peringkat Listrik

Terminal	Tegangan (50/60Hz)	Arus Berjalan
W Heating (Pemanasan W) (Powerpile)	20-30 Vac 750 mV DC	0.02-1.0 A 100 mA DC
W2 (Aux) Heating (Pemanasan W2 (Tambahan))	20-30 Vac	0.02-1.0 A
E Emergency Heat (Panas Darurat E)	20-30 Vac	0.02-0.5 A
Y Compressor Stage 1 (Kompresor Tahap 1 Y)	20-30 Vac	0.02-1.0 A
Y2 Compressor Stage 2 (Kompresor Tahap 2 Y2)	20-30 Vac	0.02-1.0 A
G Fan (Kipas G)	20-30 Vac	0.02-0.5 A
O/B Changeover (Pengalihan O/B)	20-30 Vac	0.02-0.5 A
L/A Input (Masukan L/A)	20-30 Vac	0.02-0.5 A
U Universal (Universal U)	20-30 Vac	0.02-0.5 A

Konsumsi Daya
Lampu Latar Hidup: 1.48VA
Lampu Latar Mati: 0.88VA

Informasi peraturan

PERATURAN FCC
§ 15.19 (a)(3)
Perangkat ini sesuai dengan bagian 15 dari Aturan FCC.
Pengoperasian tunduk pada dua kondisi berikut:

1. Perangkat ini tidak boleh menyebabkan interferensi berbahaya, dan
2. Perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tidak diinginkan.

PERATURAN IC
RSS-GEN
Perangkat ini sesuai dengan RSS bebas lisensi Industry Canada.

Pengoperasian tunduk pada dua kondisi berikut:

1. Perangkat ini tidak boleh menyebabkan interferensi; dan
2. Perangkat ini harus menerima interferensi apa pun, termasuk interferensi yang dapat menyebabkan pengoperasian perangkat yang tidak diinginkan.

Peringatan FCC (Bagian 15.21) (khusus AS)
Perubahan atau modifikasi yang tidak disetujui secara tegas oleh pihak yang bertanggung jawab atas kepatuhan dapat membatalkan wewenang pengguna untuk mengoperasikan peralatan.

Garansi Terbatas 5 Tahun

Untuk informasi Garansi, kunjungi http://customer.honeywell.com

Sistem Otomasi dan Kontrol
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® Merek Dagang Terdaftar A.S. (U.S. Registered Trademark).
© 2016 Honeywell International Inc.
33-00153—07 M.S. Rev. 08-16
Dicetak di A.S. (Printed in U.S.A.).

Referensi

• Portal Pelanggan Honeywell

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Manual Termostat Honeywell Lyric T6 Pro Wi-Fi yang Dapat Diprogram

Bahasa yang tersedia
