Honeywell Lyric T6 Pro Wi-Fi dasturlanadigan termostat qo'llanmasi

Mundarija

1 Paketga quyidagilar kiradi
2 Moslik
3 Mijozlarga yordam
4 UWP o'rnatish tizimini o'rnatish
5 Ixtiyoriy dekorativ qopqoq panelini o'rnatish
6 UWP simlarini ulash
- 6.1 Terminal belgilari
7 Siljituvchi yorliqlarni sozlash
8 Elektr simlarini ulash
- 8.1 An'anaviy tizimlar
- 8.2 Issiqlik nasoslari tizimlari
- 8.3 Ventilyatsiya tizimlari
9 Termostatni o'rnatish
10 O'rnatuvchini sozlash – termostatdan foydalanish
- 10.1 Termostatdan foydalanib sozlash
11 O'rnatuvchini sozlash – Lyric ilovasidan foydalanish
- 11.1 Lyric ilovasidan foydalanib sozlash
- 11.2 Pudratchi rejimiga kirish
12 O'rnatuvchini sozlash – kengaytirilgan menyu
- 12.1 Kengaytirilgan menyu opsiyalari
13 Asosiy xususiyatlar
14 O'rnatuvchi sozlash opsiyalari (ISU) – kengaytirilgan menyu
15 Tizim testini o'tkazish
16 Uskunaning holatini ko'rish
17 Muammolarni bartaraf etish
- 17.1 Ekran bo'sh
- 17.2 Ekranni o'qish qiyin
- 17.3 Isitish yoki sovutish tizimi javob bermaydi
18 Ogohlantirishlar va eslatmalar
19 Texnik xususiyatlar
- 19.1 Elektr ko'rsatkichlari
20 Normativ ma'lumotlar
21 5 yillik cheklangan kafolat
22 Manbalar
23 Qo'llanmani yuklab olish
24 Boshqa tillarda

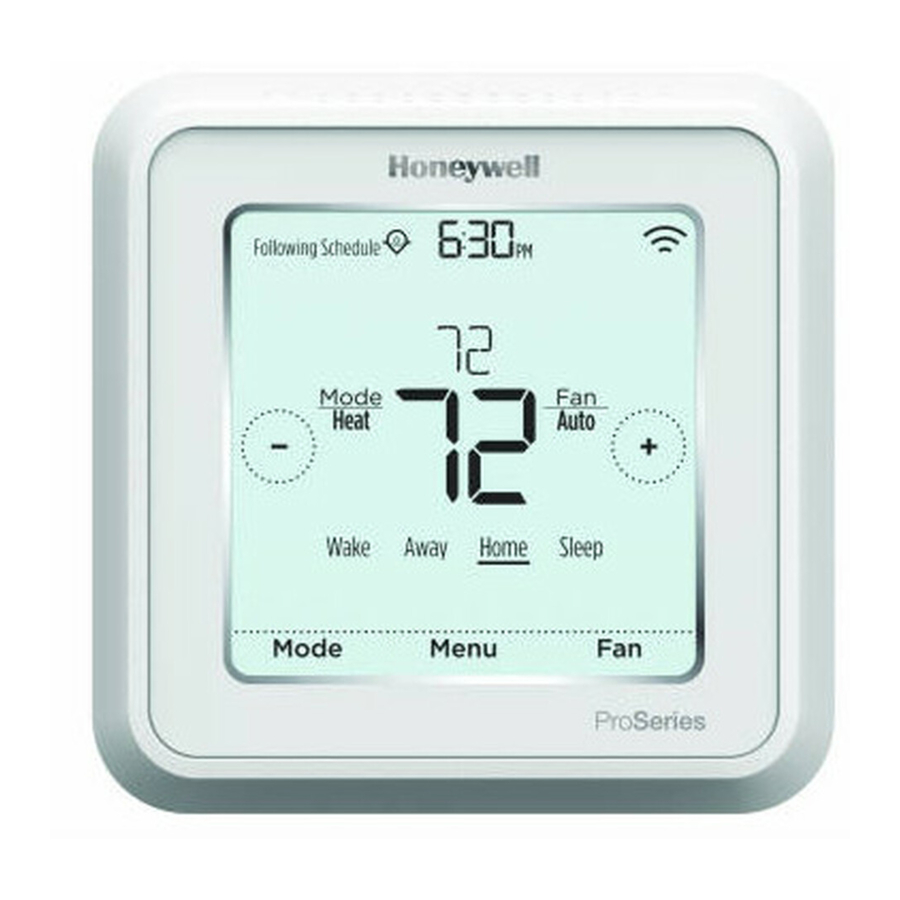

Lyric T6 Pro Wi-Fi

Paketga quyidagilar kiradi

Lyric T6 PRO Wi-Fi termostati
UWP o'rnatish tizimi
Honeywell standart o'rnatish adapteri (J-box adapteri)
Honeywell dekorativ qopqoq paneli – Kichik; o'lchami 4-49/64 dyuym = 121mm.
Boltlar va ankerlar
Professional o'rnatish bo'yicha qo'llanma
Ishga tushirish bo'yicha qo'llanma

Moslik

Ko'pgina isitish, sovutish va issiqlik nasoslari tizimlari bilan mos keladi
Talab qilinadi: 24 VAC quvvat ("C" simi)
Elektr plintusli isitgich bilan ishlamaydi (120-240V)
Millivoltli tizimlar bilan ishlamaydi
Android yoki iOS smartfon yoki planshet

Mijozlarga yordam

WEB customer.honeywell.com

TELEFON 1-800-633-3991

UWP o'rnatish tizimini o'rnatish

UWPni topish uchun paketni oching. 1-rasmga qarang.
UWPni devorga joylashtiring. Tekislang va teshik joylarini belgilang. 2-rasmga qarang.
Belgilangan joylarda teshiklar oching, so'ngra bolg'a yordamida devor ankerlarini devorga engil urib kiriting.
‒ Gipskarton uchun 7/32" teshiklar oching.
Eshikni oching va simlarni UWPning sim o'tkazish teshigi orqali kiriting. 3-rasmga qarang.
UWPni devor ankerlari ustiga joylashtiring. UWP bilan birga kelgan o'rnatish vintlarini kiriting va mahkamlang. Haddan tashqari mahkamlamang. UWP vintlari #8 1-1/2" 3x ta'minlangan vintlar harakatlanmay qolguncha mahkamlang. Eshikni yoping. 4-rasmga qarang.

3x ta'minlangan #8 1-1/2" vintlardan foydalaning

Ixtiyoriy dekorativ qopqoq panelini o'rnatish

Ixtiyoriy qopqoq panelidan quyidagi hollarda foydalaning:

Termostatni elektr taqsimlash qutisiga o'rnatishda
Yoki eski termostatdan qolgan bo'yoq tirqishini yopish kerak bo'lganda.

Taqsimlash qutisi adapterini qopqoq panelidan ajrating. 5-rasmga qarang.
Taqsimlash qutisi adapterini devorga yoki elektr qutisiga sakkizta vint teshigidan foydalanib o'rnating. Qopqoq paneli to'plami bilan birga kelgan o'rnatish vintlarini kiriting va mahkamlang. Haddan tashqari mahkamlamang. Adapter panelining tekis ekanligiga ishonch hosil qiling. 6-rasmga qarang.
UWPni taqsimlash qutisi adapterining yuqori ilgagiga osib, so'ngra UWPning pastki qismini joyiga bosib mahkamlang. 7-rasmga qarang.
Qopqoq panelini taqsimlash qutisi adapteriga bosib mahkamlang. 8-rasmga qarang.

UWP simlarini ulash

Simlarni UWPdagi tegishli terminallarning ichki teshiklariga (har bir terminalga bitta sim) mahkam o'rnashguncha bosib kiriting. Ular mahkam o'rnashganligini tekshirish uchun simlarni ehtiyotkorlik bilan torting. Agar simlarni yana bo'shatish kerak bo'lsa, UWPning yon tomonidagi terminal yorliqlarini bosing.

Bu simlarni ulashning faqat bir misoli, sizniki boshqacha bo'lishi mumkin.

Terminal belgilari

An'anaviy tizimlar		Issiqlik nasosi tizimlari
Terminal	Tavsif	Terminal	Tavsif
S/S	Simli ichki, tashqi sensor uchun universal kirish	S/S	Simli ichki, tashqi sensor uchun universal kirish
Y	Kompressor 1-bosqich	Y	Kompressor 1-bosqich
Y2	Kompressor 2-bosqich	Y2	Kompressor 2-bosqich
G	Fan o'rni	G	Fan o'rni
C	Sovutish transformatorining ikkilamchi tomonidan 24VAC umumiy simi (agar 2 ta transformator bo'lsa)	C	Sovutish transformatorining ikkilamchi tomonidan 24VAC umumiy simi
K*	Simni tejash modulidagi K ga ulang	K*	Simni tejash modulidagi K ga ulang
U/U**	Ventilyatsiya uchun universal o'rni	U/U**	Ventilyatsiya uchun universal o'rni
A		L/A	Kompressor monitoriga ulang
W	Isitish 1-bosqich	O/B	Issiqlik nasoslari uchun o'tkazish valfi
W2	Isitish 2-bosqich	Aux	Zaxira isitish
		E	Favqulodda isitish
R	24 VAC isitish transformatori	R	24 VAC isitish transformatori
Rc	24 VAC sovutish transformatori	Rc	24 VAC sovutish transformatori

* THP9045A1023 simni tejash moduli isitish/sovutish tizimlarida, termostatda faqat to'rtta sim bo'lganda va umumiy sim uchun beshinchi sim kerak bo'lganda ishlatiladi. Fandan va kompressordan bitta sim orqali boshqarishni ta'minlash uchun an'anaviy yoki issiqlik nasosi tizimlarida Y va G terminallari o'rniga K terminalidan foydalaning — ishlatilmagan sim keyin sizning umumiy simingizga aylanadi. Qo'shimcha ma'lumot olish uchun THP9045 ko'rsatmalariga qarang.

** Ventilyatsiya barcha modellarda mavjud emas. U siljigi pastki holatda bo'lganda (2 sim), U kontaktlari quruq kontaktlar to'plamidir. Agar ventilyatsiya tizimingizga 24 volt kerak bo'lsa, U siljigini yuqori holatga (1 sim) o'tkazing. Pastki U terminali ichki tomondan Rc terminaliga ulanadi. Ushbu ilovada siz ventilyator amortizatoridan bitta simni yuqori U terminaliga, ikkinchisini esa transformatorning umumiy tomoniga ulanasiz.

Siljituvchi yorliqlarni sozlash

R siljituvchi yorlig'ini o'rnating, 9-rasmga qarang.

Bitta yoki ikkita transformatorli tizimlar o'rtasida farqlash uchun o'rnatilgan o'tkazgichdan (R siljituvchi yorlig'i) foydalaning.
Agar faqat bitta R simi bo'lsa va u eski termostatdagi R, Rc yoki RH terminaliga ulangan bo'lsa, siljitgichni yuqori holatga (1 sim) o'rnating.
Agar R terminaliga bitta sim va Rc terminaliga bitta sim ulangan bo'lsa, siljitgichni pastki holatga (2 sim) o'rnating.

U siljituvchi yorlig'ini o'rnating, 10-rasmga qarang.

Ventilyatsiyani ulash uchun universal o'rnining o'rnatilgan o'tkazgichidan (U siljituvchi yorlig'i) foydalaning. Iltimos, ventilyatsiya barcha modellarda qo'llab-quvvatlanmasligini unutmang.
U siljituvchi yorlig'i pastki holatda bo'lganda (2 sim) U kontaktlari quruq kontaktlar to'plamidir.
Agar ventilyator sovutish transformatori tomonidan quvvatlantirilsa, o'tkazgich tugmasini yuqori holatga (1 sim) o'tkazing. Ushbu tugma 1 sim ga o'rnatilgan bo'lsa, pastki U terminali ichki tomondan Rc terminaliga ulanadi. Ushbu ilovada ventilyator amortizatoridan bitta simni U terminaliga, ikkinchisini esa sovutish tizimi transformatorining umumiy tomoniga ulang.

Elektr simlarini ulash

ESLATMALAR:

Mavjud elektr simlarini ulash konfiguratsiyalari mahsulot modellari/mahsulot raqamlari bo'yicha farqlanadi.
18 dan 22 gacha bo'lgan termostat simidan foydalaning. Ekrangan kabel talab qilinmaydi.
UWP-dagi R Slider Tab-ni 1 transformatorli tizimlar uchun yuqori holatga (1 sim) yoki 2 transformatorli tizimlar uchun pastki holatga (2 sim) o'rnating. "Slider Tab-larni sozlash" ga qarang.
U Slider Tab-ni quvvatlanmaydigan ventilyatsiya uchun yuqori holatga (1 sim) yoki quvvatlanadigan ventilyatsiya uchun pastki holatga (2 sim) o'rnating. "Slider Tab-larni sozlash" ga qarang.

An'anaviy tizimlar

1H/1C tizimi (1 transformator)
R Quvvat
Rc [R+Rc Slider Tab bilan birlashtirilgan]
Y Kompressor kontaktori
C 24VAC umumiy
W Isitish relesi
G Fan relesi

1H/1C tizimi (2 transformator)
R Quvvat (isitish transformatori)
Rc Quvvat (sovutish transformatori)
Y Kompressor kontaktori
C Sovutish transformatoridan 24 VAC umumiy
W Isitish relesi
G Fan relesi

2H/2C tizimi (1 transformator)
R Quvvat
Rc [R+Rc Slider Tab bilan birlashtirilgan]
Y Kompressor kontaktori (1-bosqich)
C 24VAC umumiy
W Isitish relesi (1-bosqich)
G Fan relesi
W2 Isitish relesi (2-bosqich)
Y2 Kompressor kontaktori (2-bosqich)

Issiq suv relesi paneli
R Quvvat
Rc [R+Rc Slider Tab bilan birlashtirilgan]
W Isitish relesi
C 24VAC umumiy

ESLATMA: Agar panel R va C da 24 volt AC ta'minlamasa, sliderni pastki holatga o'rnating va Rc va C ga alohida transformatorni ulang.

Fan bilan faqat isitish tizimi
R Quvvat
Rc [R+Rc Slider Tab bilan birlashtirilgan]
C 24VAC umumiy
W Isitish relesi
G Fan relesi

Fan bilan faqat sovutish tizimi
R Quvvat
Rc [R+Rc Slider Tab bilan birlashtirilgan]
Y Kompressor kontaktori
C 24VAC umumiy
G Fan relesi

Issiqlik nasoslari tizimlari

1H/1C Issiqlik nasosi tizimi
R Quvvat
Rc [R+Rc Slider Tab bilan birlashtirilgan]
Y Kompressor kontaktori
C 24VAC umumiy
O/B O'tkazish valfi
G Fan relesi

2H/1C Issiqlik nasosi tizimi
R Quvvat
Rc [R+Rc Slider Tab bilan birlashtirilgan]
Y Kompressor kontaktori
C 24VAC umumiy
O/B O'tkazish valfi
G Fan relesi
Aux Yordamchi isitish
E Favqulodda isitish relesi
L Issiqlik nasosining nosozlik kirishi

2H/2C Issiqlik nasosi tizimi
R Quvvat
Rc [R+Rc Slider Tab bilan birlashtirilgan]
Y Kompressor kontaktori (1-bosqich)
C 24VAC umumiy
O/B O'tkazish valfi
G Fan relesi
Y2 Kompressor kontaktori (2-bosqich)
L Issiqlik nasosining nosozlik kirishi

3H/2C Issiqlik nasosi tizimi
R Quvvat
Rc [R+Rc Slider Tab bilan birlashtirilgan]
Y Kompressor kontaktori (1-bosqich)
C 24VAC umumiy
O/B O'tkazish valfi
G Fan relesi
Aux Yordamchi isitish
E Favqulodda isitish relesi
Y2 Kompressor kontaktori (2-bosqich)
L Issiqlik nasosining nosozlik kirishi

ESLATMA: Ushbu dastur termostatning barcha modellari tomonidan qo'llab-quvvatlanmaydi.

Ventilyatsiya tizimlari

ESLATMA: Ventilyatsiya barcha modellarda mavjud emas.

U Slider Tab-dan foydalanish

Ichki quvvat manbai bilan ERV/HRV butun uy ventilyatoriga ulangan.

Pechning transformatori bilan quvvatlanadigan toza havo damperiga ulangan.

Termostatni o'rnatish

Ortiqcha simni devor teshigiga qaytaring.
UWP eshigini yoping. U bo'rtib chiqmasdan yopiq holda qolishi kerak.
UWP-ni termostat bilan tekislang va termostat joyiga tushguncha sekin bosing.
Agar kerak bo'lsa, termostatni UWP-dan olib tashlash uchun sekin torting

O'rnatuvchini sozlash – termostatdan foydalanish

Termostatdan foydalanib sozlash

Lyric termostati yoqilgandan so'ng, termostatda START SETUP (Sozlashni boshlash) tugmasini bosing. Sizdan Lyric ilovasi orqali sozlashni amalga oshirmoqchimisiz, deb so'raladi. No (Yo'q) tugmasini bosing.
O'rnatuvchini sozlash (ISU) opsiyalari o'rtasida o'tish uchun yoki tugmasini bosing.
Edit (Tahrirlash) tugmasini bosing yoki matn maydoniga teging, so'ngra sukut bo'yicha sozlash opsiyasini tahrirlash uchun yoki tugmasini bosing.
Sozlamani tasdiqlash uchun Done (Bajarildi) tugmasini bosing yoki matn maydoniga teging yoki Cancel (Bekor qilish) tugmasini bosing.
Boshqa ISU opsiyasini sozlashni davom ettirish uchun yoki tugmasini bosing.

ESLATMALAR:

Barcha sozlash parametrlarining ro'yxatini ko'rish uchun "O'rnatuvchini sozlash opsiyalari (ISU) – kengaytirilgan menyu" ga o'ting. Termostat ISU nomi va ISU raqamini ko'rsatadi.
Sozlashni tugatish va sozlamalaringizni saqlash uchun ISU ro'yxatining oxiridagi Finish (Tugatish) ekraniga o'ting.
O'zgarishlarni saqlash va chiqish uchun Select (Tanlash) tugmasini bosing yoki matn maydoniga teging yoki dastlabki sozlash ekraniga qaytish uchun tugmasini bosing.

ISU-ni ko'rish

ISU-ni tahrirlash

O'rnatuvchini sozlash – Lyric ilovasidan foydalanish

Lyric ilovasidan foydalanib sozlash

Termostatni sozlash va bir vaqtning o'zida mijozingizni o'rnatilgan termostatga ulanishga shaxsan taklif qilish imkonini beradigan yashirin PRO o'rnatish funksiyasidan foydalanish uchun Lyric ilovasini App Store yoki Google Play dan yuklab oling.

Pudratchi rejimiga kirish

Pudratchi rejimiga kirish uchun Lyric logotipini 5 soniya bosib turing. Keyin Pudratchi rejimini ishga tushirish uchun Confirm (Tasdiqlash) tugmasini bosing. Mijozingizni Lyric ilovasiga ulashga shaxsan taklif qilish uchun quyidagi amallarni bajaring.

Kengaytirilgan menyuga kirish uchun Menu (Menyu) tugmasini 5 soniya bosib turing. Kengaytirilgan menyudagi opsiyalarni ko'rib chiqish uchun yoki tugmasini bosing.

Device Setup (Qurilmani sozlash)
Bu qurilma ISU sozlamasiga kirish uchun ishlatiladi.

Screen Lock (Ekran qulfi)
Termostat sensorli ekranini to'liq yoki qisman qulflash uchun sozlash mumkin.

Rater View (Reytingni ko'rish)
Barcha ventilyatsiya sozlamalarini ko'rish uchun faqat o'qish mumkin bo'lgan joy.

System Test (Tizimni tekshirish)
Isitish va sovutish tizimini tekshiring.

Range Stop (Temperature) (Diapazonni to'xtatish (harorat))
Minimal, maksimal, sovutish va isitish harorati sozlash nuqtalarini o'rnating.

Reset (Qayta o'rnatish)
Termostatdagi barcha qayta o'rnatish opsiyalariga kiring. Bu zavod sozlamalarini qayta o'rnatishga kirishning yagona joyi.

Asosiy xususiyatlar

Tizim holati haqida ma'lumot
Sovutish yoqilgan, Isitish yoqilgan, Favqulodda isitish yoqilgan, Tiklash yoki Avtomatik o'zgartirish yoqilgan.
Vaqt, ISU # yoki Ogohlantirish #
Ulanish holati haqida ma'lumot
Wi-Fi ulanishining holati: Ulangan, Uzilgan yoki Wi-Fi o'chirilgan.
Jadval haqida ma'lumot
Vaqtga asoslangan yoki joylashuvga asoslangan haroratni nazorat qilish.
Xabarlar
Qurilmani sozlash opsiyalari, menyu opsiyalari, eslatmalar, jadvalni bekor qilishlarni ko'rsatadi.
Kerakli harorat
Joriy kerakli harorat sozlamasini ko'rsatadi.
Ichki harorat
Joriy ichki haroratni ko'rsatadi.
Jadval davri
Jadval davrini ko'rsatadi: Uyg'onish/Uzoqda/Uyda/Uyqu.
Rejim
Tizim rejimini tanlang:
Avto/Isitish/Sovutish/O'chirish/EM Isitish (Favqulodda isitish).
Menyu
Opsiyalarni ko'rsatish uchun bosing. Dastur jadvalini o'rnatish uchun bu yerdan boshlang.
Eslatma: Uzoq bosish Kengaytirilgan menyu opsiyalariga kirish uchun Menyu tugmasini 5 soniya bosib turing.
Fan
Fan rejimini tanlang Avto/Yoqish/Aylantirish.

Ekran ko'rsatilgan haroratning markaziy qismiga bosish orqali uyg'onadi.
Ekran 45 soniya davomida yonib turadi. Yorqinlikni Menyu-da sozlash mumkin.

Eslatma: Mavjud ISU opsiyalari termostat modeliga va uskunaning sozlanishiga qarab farq qilishi mumkin.

1-jadval.

#ISU	ISU nomi	ISU opsiyalari (standartlar qalin harflarda)	Eslatmalar
120	Jadval turi (Schedule Type)	Jadval yo'q (No Schedule) DU-YA = Har kuni bir xil (MO-SU = Every day the same) DU-JU, SH, YA = 5-1-1 jadval (MO-FR, SA, SU = 5-1-1 schedule) DU-JU, SH-YA = 5-2 jadval (MO-FR, SA-SU = 5-2 schedule) Har kun = Har kuni individual (Each Day = Every day individual)	Siz standart DU-JU, SH-YA jadvalini shu yerda o'zgartirishingiz mumkin. Kun davomidagi davrlarni, harorat sozlamalarini tahrirlash yoki Jadvalni yoqish/o'chirish uchun bosh ekrandan MENU/JADVAL (MENU/SCHEDULE) ga o'ting.
125	Harorat shkalasi (Temp Scale)	Farengeyt (Fahrenheit), Selsiy (Celsius)
130	Tashqi harorat (Outdoor Temp)	Yo'q (No), Simli (Wired), Internet	Tashqi harorat ma'lumotlari manbasini tanlang. Ushbu ISU avtomatik ravishda Lyric ilovasiga ro'yxatdan o'tganda va simli tashqi sensor tanlanmaganda Internetga o'tadi. UWP dagi "S" terminallariga ulangan simli tashqi sensordan foydalanishni tavsiya etamiz. (Qarang: "Simlar") Quyidagi ISUlarni sozlash uchun tashqi harorat talab qilinadi: ISU 355 Kompressorni blokirovka qilish (Compressor Lockout), ISU 356 Yordamchi isitishni blokirovka qilish (Aux Heat Lockout), ISU 1013 Past tashqi haroratli shamollatishni blokirovka qilish (Low Outdoor Temperature Ventilation Lockout), ISU 1014 Yuqori tashqi haroratli shamollatishni blokirovka qilish (High Outdoor Temperature Ventilation Lockout) va ISU 1015 Yuqori tashqi shudring nuqtasi shamollatishni blokirovka qilish (High Outdoor Dew Point Ventilation Lockout).
200	Tizim turi (System Type)	An'anaviy majburiy havo (Conventional Forced Air) Issiqlik nasosi (Heat Pump) Qozon (Boiler) Faqat sovutish (Cool Only)	Termostat boshqaradigan tizimning asosiy tanlovi.
205	Uskuna turi (Equipment Type)	An'anaviy majburiy havo isitish (Conventional Forced Air Heat): Standart gaz (STD GAS), Yuqori samarali gaz (EFF GAS) Neft, Elektr, Fan Coil Issiqlik nasosi (Heat Pump): Havodan havoga (AirTo Air), Geotermal (Geothermal) Qozon (Boiler): Issiq suv (Hot Water), Bug' (Steam)	Ushbu opsiya termostat boshqaradigan uskunaning turini tanlaydi. Eslatma: Agar ISU 200 Faqat sovutish (Cool Only) ga o'rnatilgan bo'lsa, ushbu opsiya KO'RSATILMAYDI.
218	Teskarichi valf (Reversing Valve)	Sovutishda 0/B (0/B on Cool), Isitishda 0/B (0/B on Heat)	Ushbu ISU faqat ISU 200 Issiqlik nasosi (Heat Pump) ga o'rnatilgan bo'lsa ko'rsatiladi. Teskarichi valf O/B sovutishda yoki isitishda quvvatlanishini tanlang.
220	Sovutish bosqichlari (CoolStages) (#200=Conv/ 200-HP)	0, 1, 2
221	Isitish bosqichlari/Yordamchi/Favqulodda (Heat Stages/Aux/E) Bosqichlar (#200-Conv./ 200-HP)	Isitish bosqichlari (Heat Stages): 0,1,2 AUX/E bosqichlari: 0,1	An'anaviy tizimlar uchun maksimal 2 ta isitish bosqichi, issiqlik nasosi tizimlari uchun maksimal 1 ta Aux/E bosqichi.
230	Ventilyatorni boshqarish (Fan Control)	Uskuna (Equipment), Termostat (Thermostat)	Ushbu ISU faqat ISU 205 Elektr majburiy havo (Electric Forced Air) yoki Fan Coil ga o'rnatilgan bo'lsa ko'rsatiladi.
253	Aux/E boshqaruv (Aux/E Control)	Ikkala Aux/E (Both Aux/E), Yoki Aux/E (Either Aux/E)	Agar siz yordamchi va favqulodda isitishni alohida sozlash va boshqarishni istasangiz, "YOKI AUX/E (EITHER AUX/E)" ni o'rnating. Ushbu ISU faqat ISU 200 Issiqlik nasosi (Heat Pump) ga o'rnatilgan bo'lsa VA agar ISU 221 Aux/E bosqichlari = 1 bo'lsa ko'rsatiladi.
255	Aux isitish turi (Aux Heat Type)	Elektr (Electric), Gaz/Neft (yoki qazilma majburiy havo) (Gas/Oil(or Fossil Forced Ait))	Ushbu ISU faqat ISU 200 issiqlik nasosiga o'rnatilgan bo'lsa VA agar ISU 221 Aux/E isitish bosqichlari = 1 bo'lsa ko'rsatiladi. Eslatma: Ushbu ISU opsiyalari termostat modeliga qarab farq qilishi mumkin.

2-jadval.

#ISU	ISU nomi	ISU opsiyalari (standartlar qalin harflarda)	Eslatmalar
256	EM isitish turi (EM Heat Type)	Elektr (Electric), Gaz/Neft (yoki qazilma majburiy havo) (Gas/Oil(or Fossil Forced Air))	Ushbu ISU faqat ISU 200 issiqlik nasosiga o'rnatilgan bo'lsa VA agar ISU 221 Aux/E isitish bosqichlari = 1 bo'lsa VA agar ISU 253 AUX/E isitishni alohida ishga tushirishga o'rnatilgan bo'lsa ko'rsatiladi. Eslatma: Ushbu ISU ba'zi modellarda umuman mavjud bo'lmasligi mumkin.
260	Qazilma to'plamni boshqarish (Fossil Kit Control)	Termostat (Thermostat), Tashqi (Qazilma yoqilg'i to'plami zaxira isitishni boshqaradi) (External (Fossil Fuel Kit Controls Backup Heat))	Ushbu ISU faqat ISU 200 issiqlik nasosiga o'rnatilgan bo'lsa VA agar ISU 221 Aux/E isitish bosqichlari = 1 bo'lsa VA agar ISU 256 Gaz/Neftga o'rnatilgan bo'lsa ko'rsatiladi. Eslatma: Ushbu ISU ba'zi modellarda umuman mavjud bo'lmasligi mumkin.
300	Avtomatik almashtirish (Auto Changeover)	Yoqish (On), O'chirish (Off)	O'CHIRISH (OFF): Foydalanuvchi kerakli ichki haroratni saqlab turish uchun isitish yoki sovutishni tanlashi kerak. YOQISH (ON) (Avtomatik): Yoqish (faollashtirilgan) Foydalanuvchiga avtomatik almashtirishni bosh ekrandagi tizim rejimlardan biri sifatida tanlashga imkon beradi. Avtomatik rejimda termostat kerakli ichki haroratni saqlab turish uchun isitish yoki sovutishni boshqarishi mumkin.
303	Avtomatik differensial (Auto Differential)	0°F dan 5°F gacha yoki 0.0°C dan 2.5°C gacha	Termostat avtomatik almashtirishda bo'lganda, isitish va sovutish sozlamalari o'rtasida ruxsat etilgan minimal darajalar farqi. Differensial o'lik zona EMAS. Sozlamani saqlab turish uchun isitish (yoki sovutish) qachon yoqilishi va o'chirilishi o'rtasidagi o'lik zona harorati sozlanishi mumkin emas. Honeywell o'lik zonani 0°F da belgilaydigan algoritmdan foydalanadi. Ushbu algoritm oldingi termostatlarga qaraganda ancha ilg'or.
305	Yuqori sovutish bosqichi yakuni (High Cool Stage Finish)	Ha (Yes), Yo'q (No)	Ushbu ISU faqat termostat 2 ta sovutish bosqichiga o'rnatilgan bo'lsa ko'rsatiladi. HA (YES) ga o'rnatilganda, ushbu funksiya kerakli sozlamaga erishilgunga qadar sovutish uskunalarining yuqori bosqichini ishlatishda davom etadi.
306	Yuqori isitish bosqichi yakuni (High Heat Stage Finish)	Ha (Yes), Yo'q (No)	Ushbu ISU faqat termostat 2 yoki undan ortiq isitish bosqichiga o'rnatilgan bo'lsa ko'rsatiladi. HA (YES) ga o'rnatilganda, ushbu funksiya kerakli sozlamaga erishilgunga qadar isitish uskunalarining yuqori bosqichini ishlatishda davom etadi.
340	Aux isitishning pasayishi (Aux Heat Droop)	0 = Qulaylik (Comfort); Sozlamadan 2°F dan 15°F gacha (1°F qadamlarda) yoki sozlamadan 1.0°C dan 7.5°C gacha (0.5°C qadamlarda)	Yordamchi isitishning pasayishi yordamchi isitish bosqichi bo'lgan issiqlik nasosi tizimlarida o'rnatilishi mumkin. Qulaylik (Comfort) sozlamasi Dual Yoqilg'i tizimlari uchun mavjud EMAS, Standart sozlama Elektr uchun 0°F (Qulaylik) bo'lsa, Gaz/Neft uchun 2°F. Ichki harorat termostat yordamchi isitishni yoqishidan oldin tanlangan pasayish sozlamasiga tushishi kerak. Misol uchun, agar yordamchi isitish 2°F (1.0°C) ga o'rnatilgan bo'lsa, ichki harorat yordamchi isitish yoqilishidan oldin sozlamadan 2°F (1.0°C) uzoqlikda bo'lishi kerak. Qulaylikka o'rnatilganda, termostat ichki haroratni sozlamadan 1°F (0.5°C) daraja ichida saqlash uchun zarur bo'lganda yordamchi isitishdan foydalanadi.
350	Aux isitishning yuqori bosqich taymeri (Up Stage Timer Aux Heat)	O'chirilgan (Off), 30, 45, 60, 75, 90 daqiqa 2, 3, 4, 5, 6, 8, 10, 12, 14, 16 soat	Yordamchi isitishning yuqori bosqich taymeri oldingi isitish uskunasi turining eng yuqori bosqichi yoqilganda ishga tushadi. Taymer tugagach, yordamchi isitish (agar kerak bo'lsa) ishlatiladi. Ushbu ISU faqat ISU 340 (AUX isitishning pasayishi) 2°F yoki undan yuqoriga o'rnatilgan bo'lsa ko'rsatiladi.
355	Balans nuqtasi (Kompressorni blokirovka qilish) (Balance Point (Compressor Lockout))	O'chirilgan (Off), 5°F dan 60°F gacha (5°F qadamlarda) yoki -15.0°C dan 15.5°C gacha (2.5°C yoki 3.0°C qadamlarda)	Kompressorni blokirovka qilish tashqi haroratni talab qiladi. Kompressorni blokirovka qilishni issiqlik nasosini ishlatish samarasiz bo'lgan haroratdan pastroqqa o'rnating. Tashqi haroratlar ushbu sozlamadan past bo'lganda, termostat issiqlik nasosini bloklaydi va faqat yordamchi isitishni ishga tushiradi. Ushbu ISU faqat ISU 130 = Simli (Wired) yoki Internet, ISU 200 ga o'rnatilgan bo'lsa Issiqlik nasosi (Heat Pump), ISU 221 Aux/E bosqichlari = 1 VA ISU 260 Termostatga o'rnatilgan bo'lsa ko'rsatiladi. Tashqi harorat manbai sifatida simli masofaviy sensordan foydalanishni tavsiya etamiz. Agar ISU 205 Isitish uskunasi Havodan havoga issiqlik nasosi (Airto Air Heat Pump) va ISU 255 Aux isitish turi (Aux Heat Type) Gaz/Neft (Gas/Oil) bo'lsa, standart 40°F. Agar ISU 205 Isitish uskunasi Havodan havoga issiqlik nasosi (Air to Air Heat Pump) va ISU 255 Aux isitish turi (Aux Heat Type) Elektr (Electric) bo'lsa, standart O'chirilgan (Off). Agar ISU 205 Isitish uskunasi Geotermal (Geothermal) bo'lsa, standart O'chirilgan (Off), Kompressorni blokirovka qilish har qanday turdagi issiqlik nasosi uchun ixtiyoriy (Havodan havoga issiqlik nasosi (Air to Air Heat Pump), Geotermal issiqlik nasosi (Geothermal Heat Pump)).

3-jadval.

#ISU	ISU nomi	ISU opsiyalari (standart qiymatlar qalin shriftda)	Eslatmalar
356	Yordamchi isitishni bloklash (Aux Heat Outdoor Lockout)	O'chirilgan, 5°F dan 65°F gacha (5°F qadam bilan) yoki -15.0°C dan 18.5°C gacha (2.5°C yoki 3.0°C qadam bilan)	Yordamchi isitishni bloklash tashqi haroratni talab qiladi. Energiya to'lovlarini optimallashtirish va ma'lum tashqi harorat chegarasidan yuqori bo'lgan qimmatroq yordamchi isitish manbasining ishlashiga yo'l qo'ymaslik uchun yordamchi isitishni bloklashni o'rnating. Bu ISU faqat ISU 200 issiqlik nasosiga o'rnatilgan, VA ISU 260 termostat boshqaruviga o'rnatilgan VA agar ISU 221 Aux/E bosqichlari = 1 bo'lsa ko'rsatiladi.
365	Sovutish 1 CPH (Sovutish sikli tezligi 1-bosqich)	1-6 CPH (3 CPH)	Bu ISU faqat sovutish kompressorining bosqichlari 1 yoki undan ortiq bosqichga o'rnatilganda ko'rsatiladi. Tsikl tezligi 50% yukda o'lchanadigan 1 soat ichida tizim aylanishi mumkin bo'lgan maksimal sonni cheklaydi. Misol uchun, 3 CPH ga o'rnatilganda, 50% yukda tizim soatiga eng ko'p 3 marta aylanadi (10 daqiqa yoqilgan, 10 daqiqa o'chirilgan). Yuk sharoitlari 50% yukdan kam yoki undan katta bo'lganda tizim kamroq aylanadi.
366	Sovutish 2 CPH (Sovutish sikli tezligi 2-bosqich)	1-6 CPH (3 CPH)	Bu ISU faqat sovutish/kompressor bosqichlari 2 ga o'rnatilganda ko'rsatiladi.
370	Isitish 1 CPH (Isitish sikli tezligi 1-bosqich)	1-12 CPH	Bu ISU faqat isitish bosqichlari 1 bosqich yoki undan ortiq bosqichga o'rnatilganda ko'rsatiladi. Tsikl tezligi 50% yukda o'lchanadigan 1 soat ichida tizim aylanishi mumkin bo'lgan maksimal sonni cheklaydi. Misol uchun, 3 CPH ga o'rnatilganda, 50% yukda tizim soatiga eng ko'p 3 marta aylanadi (10 daqiqa yoqilgan, 10 daqiqa o'chirilgan), yuk sharoitlari 50% yukdan kam yoki undan katta bo'lganda tizim kamroq aylanadi. Tavsiya etilgan (standart) tsikl tezligi sozlamalari har bir isitish uskunalari turi uchun quyida keltirilgan: Standart samaradorlikdagi gaz bilan isitiladigan havo = 5 CPH; Yuqori samaradorlikdagi gaz bilan isitiladigan havo = 3 CPH; Yog' bilan isitiladigan havo = 5 CPH; Elektr bilan isitiladigan havo = 9 CPH; Fan Coil = 3 CPH; Issiq suv bilan isitiladigan radiant isitish = 3 CPH; Bug' = 1 CPH.
371	Isitish 2 CPH (Isitish sikli tezligi 2-bosqich)	1-12 CPH	Bu ISU faqat isitish bosqichlari 2 bosqichga o'rnatilganda ko'rsatiladi. Tavsiya etilgan (standart) tsikl tezligi sozlamalari har bir isitish uskunalari turi uchun quyida keltirilgan: Standart samaradorlikdagi gaz bilan isitiladigan havo = 5 CPH; Yuqori samaradorlikdagi gaz bilan isitiladigan havo = 3 CPH; Yog' bilan isitiladigan havo = 5 CPH; Elektr bilan isitiladigan havo = 9 CPH; Fan Coil = 3 CPH; Issiq suv bilan isitiladigan radiant isitish = 3 CPH; Bug' = 1 CPH.
375	Yordamchi isitish CPH (Isitish sikli tezligi yordamchi isitish)	1-12 CPH	Bu ISU faqat ISU 200 = issiqlik nasosi va ISU 221=1 bo'lganda ko'rsatiladi. U faqat yordamchi isitish sozlanganda ko'rsatiladi. Tavsiya etilgan tsikl tezligi sozlamalari har bir isitish uskunalari turi uchun quyida keltirilgan: Standart samaradorlikdagi gaz bilan isitiladigan havo = 5 CPH; Yuqori samaradorlikdagi gaz bilan isitiladigan havo = 3 CPH; Yog' bilan isitiladigan havo = 5 CPH; Elektr bilan isitiladigan havo = 9 CPH.
378	EM isitish CPH (Isitish sikli tezligi favqulodda isitish)	1-12 CPH	Bu ISU faqat favqulodda isitish sozlanganda va ISU 253: Aux/E terminalini boshqarish yordamchi va E isitishni mustaqil ravishda boshqarishga o'rnatilganda ko'rsatiladi. Tavsiya etilgan tsikl tezligi sozlamalari har bir isitish uskunalari turi uchun quyida keltirilgan: Standart samaradorlikdagi gaz bilan isitiladigan havo = 5 CPH; Yuqori samaradorlikdagi gaz bilan isitiladigan havo = 3 CPH; Yog' bilan isitiladigan havo = 5 CPH; Elektr bilan isitiladigan havo = 9 CPH.
387	Kompressorni himoya qilish	O'chirilgan, 1-5 daqiqa	Termostatda o'rnatilgan kompressorni himoya qilish (minimal o'chirish taymeri) mavjud bo'lib, u kompressorning o'chirilgandan keyin juda erta qayta ishga tushishiga yo'l qo'ymaydi. Minimal o'chirish taymeri kompressor o'chirilgandan keyin faollashadi. Agar minimal o'chirish taymeri davomida chaqiruv bo'lsa, termostat displeyda "Kuting" ("Wait") degan yozuvni ko'rsatadi. Bu ISU, agar ISU 220 kamida 1 bosqichga o'rnatilgan bo'lsa ko'rsatiladi.
390	Sovutishda tashqi fan ishlash vaqti	O'chirilgan, 30, 60, 90 soniya 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 daqiqa	Sovutish uchun chaqiruv tugagandan so'ng, termostat samaradorlikni oshirish uchun fanni tanlangan vaqt davomida yoqib turadi. Bu yashash joyiga namlikni qayta kiritishi mumkin. Bu ISU, agar ISU 220 kamida 1 bosqichga o'rnatilgan bo'lsa ko'rsatiladi.

4-jadval.

#ISU	ISU nomi	ISU opsiyalari (standart qiymatlar qalin shriftda)	Eslatmalar
391	Isitishda tashqi fan ishlash vaqti	O'chirilgan, 30, 60, 90 soniya 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 daqiqa	Isitish uchun chaqiruv tugagandan so'ng, termostat samaradorlikni oshirish uchun fanni tanlangan vaqt davomida yoqib turadi. Bu ISU, agar ISU 230 termostat fanlarni boshqarishga o'rnatilgan bo'lsa ko'rsatiladi.
425	Moslashuvchan tiklanish	Yoqilgan, O'chirilgan	Moslashuvchan aqlli tiklanish (AIR) - bu qulaylik sozlamasi. Isitish yoki sovutish uskunalari erta yoqiladi, bu esa ichki haroratning belgilangan vaqtda belgilangan nuqtaga mos kelishini ta'minlaydi.
429	Maksimal sovutish harorati	Minimal sovutish haroratidan 99°F gacha yoki 37.0°C gacha (90°F yoki 32°C)	Foydalanuvchi sovutish haroratini bu darajadan yuqori o'rnata olmaydi.
430	Minimal sovutish harorati	50°F yoki 10.0°C dan maksimal sovutish haroratigacha (50°F yoki 10°C)	Foydalanuvchi sovutish haroratini bu darajadan past o'rnata olmaydi.
431	Maksimal isitish harorati	Minimal isitish haroratidan 90°F gacha yoki 32.0°C gacha (90°F yoki 32°C)	Foydalanuvchi isitish haroratini bu darajadan yuqori o'rnata olmaydi.
432	Minimal isitish harorati	40°F yoki 4.4°C dan maksimal isitish haroratigacha (50°F yoki 10°C)	Foydalanuvchi isitish haroratini bu darajadan past o'rnata olmaydi.
435	Ekranni qulflash	Yo'q, Qisman, To'liq	Qulfdan chiqarilgan: Foydalanuvchi termostatning barcha sozlamalariga kirish huquqiga ega. Qisman qulflangan: Foydalanuvchi faqat harorat sozlamalarini o'zgartirishi mumkin. To'liq qulflangan: Foydalanuvchi hech qanday sozlamalarni o'zgartira olmaydi, ekran standart zavod kodi bilan qulflanadi va uni o'zgartirib bo'lmaydi. Termostat ekranini qulflash arafasida bo'lganingizda, bu kod qisqa vaqt ichida ko'rsatiladi. Iltimos, kodni kelajakda foydalanish uchun xavfsiz joyga yozib qo'ying.
500	Ichki sensor	Ha, Yo'q	Ushbu ISU ni UWP dagi "S" terminallariga masofaviy ichki sensorni ulashni xohlaganingizda o'rnating - "Ulanish" ("Wiring") ga qarang. Bu ISU faqat ISU 130 simli tashqi sensor sozlanmagan NO ga o'rnatilgan bo'lsa ko'rsatiladi.
515	Sensor turi	10k, 20k	Simli ichki sensorning qarshilik turini tanlang. Bu ISU faqat ichki sensor sozlanganda ko'rsatiladi - ISU 500.
520	Haroratni nazorat qilish	Termostat, Simli, O'rtacha	Bu ISU faqat ichki sensor sozlanganda ko'rsatiladi - ISU 500. Siz qaysi harorat manbasidan foydalanishni tanlashingiz yoki termostatdan o'lchovning yuqori aniqligi uchun ham termostatdan, ham masofaviy sensorlardan foydalanishni so'rashingiz mumkin.
702	Havo filtrlari	0 - 2	Bu ISU tizimdagi havo filtrlari sonini bildiradi.
711	Havo filtri 1 eslatmasi	O'chirilgan 10, 20, 30, 45, 60, 90, 120, 150 Ishlash vaqti kunlari 30, 45, 60, 75 kun 3, 4, 5, 6, 9, 12, 15 oy	Taqvim yoki uskunaning ishlash vaqtiga asoslangan eslatmani tanlang.
712	Havo filtri 2 eslatmasi	O'chirilgan 10, 20, 30, 45, 60, 90, 120, 150 Ishlash vaqti kunlari 30, 45, 60, 75 kun 3, 4, 5, 6, 9, 12, 15 oy	Taqvim yoki uskunaning ishlash vaqtiga asoslangan eslatmani tanlang.
810	Namlagich yostig'i eslatmasi	O'chirilgan 6, 12 taqvim oyi
921	Namlikni yo'qotuvchi filtr eslatmasi	O'chirilgan 30, 60 taqvim kuni 3 - 12 taqvim oyi (1 oylik qadam bilan)

5-jadval.

#ISU	ISU nomi	ISU opsiyalari (standart qiymatlar qalin shriftda)	Eslatmalar
1000	Vent turi	Yo'q, ERV/HRV, Passiv, Toza havo damper	Yo'q: Termostat ventilyatsiyani boshqarmaydi. ERV/HRV: Termostat ventilyatsiya uchun energiya rekuperatori ventilyatori yoki issiqlik rekuperatori ventilyatorini boshqaradi. Passiv (faqat fan): Termostat ventilyatsiya uchun fanni yoqadi. Passiv fan rejimiga o'rnatilganda, termostat damper yoki ventilyatorni boshqarmaydi. Passiv ventilyatsiya/passiv fan sozlamasi faqat ichki puflagich fanni ishga tushiradi. Bu sozlama damperni ochmaydi yoki ventilyatorni ishga tushirmaydi. Ushbu sozlamani ventilyatsiya uchun ishlatish uchun uy tashqaridan qaytish kanaliga o'tkazilgan truba bilan jihozlangan bo'lishi kerak, u doimiy ravishda ochiq yoki puflagich fan yoqilganda avtomatik ravishda ochiladigan damperga ega bo'lishi kerak. Eslatma: Ba'zi modellarda faqat passiv fan sozlamasi mavjud.
1005	Vent usuli	ASHRAE 2010, ASHRAE 2013, Foiz vaqti	Eslatma: Ushbu ISU opsiyalari termostat modeliga qarab farq qilishi mumkin.
1006	Vent fanini boshqarish	Termostat, Uskunalar	Termostat: Termostat ventilyatsiya zarur bo'lganda ventilyatsiya va fanni yoqadi. Uskunalar: Ventilyatsiya uskunalari puflagich fanni boshqaradi.
1007	Yotoq xonalari	1-6 (2)	Ushbu ISU faqat ISU 1005 Ventilyatsiya usuli ASHRAE 2010 yoki 2013 ga o'rnatilganda ko'rsatiladi.
1008	Uy hajmi	1000 - 5000 Sq. Ft. (1000 Sq. Ft.)	Ushbu ISU faqat ISU 1005 Ventilyatsiya usuli ASHRAE 2010 yoki 2013 ga o'rnatilganda ko'rsatiladi.
1009	Vent tezligi	30 - 350 CFM (5 CFM qadam bilan) (150 CFM)	Ushbu ISU faqat ISU 1005 Ventilyatsiya usuli ASHRAE 2010 yoki 2013 ga o'rnatilganda ko'rsatiladi.
1011	Vent foiz vaqti	10% - 100% (30%)	Termostat ventilyatsiya uskunalarini o'rnatuvchi sozlamasida (ISU 1012) kiritilgan foizga asoslanib ishlaydi. Misol uchun, agar Foiz vaqti 50% ga o'rnatilgan bo'lsa, ventilyatsiya uskunalari 1 soat davomida tasodifiy vaqtlarda 50% ishlash vaqtiga (taxminan 30 daqiqa) yetguncha ishlaydi. Ushbu ISU faqat ISU 1005 Foiz vaqtiga o'rnatilgan bo'lsa ko'rsatiladi.
1012	Vent ustuvorligi	Blokirovka, ASHRAE	Blokirovkalar ustuvor: Termostat ASHRAE ventilyatsiya standartiga nisbatan blokirovkaga ustuvorlik beradi. Termostat quyidagi blokirovka sharoitlarida (agar konfiguratsiya qilingan bo'lsa) ventilyatsiyani ishga tushirmaydi, agar siz ventilyatsiyani qo'lda chaqirmasangiz: Tashqi sharoitlarda ventilyatsiyani blokirovka qilish (ISU 1013, 1014 va 1015). "Uyqu" dasturi davrlarida ventilyatsiyani blokirovka qilish. Eslatma: Ushbu opsiyani foydalanuvchi Menyu ichidagi Ventilyatsiya ekranida o'rnatadi. ASHRAE ustuvor: ASHRAE uzoq o'chirish siklidan so'ng qo'shimcha ventilyatsiyani talab qiladi. Termostat tashqi sharoitlar qulay bo'lganda qo'shimcha ventilyatsiyani ishga tushirish orqali ASHRAE ventilyatsiya standartiga javob beradi. Agar tashqi sharoitlar qulay bo'lganda ASHRAEga javob berilmasa, termostat tashqi blokirovkalar ustidan o'tib, ventilyatsiyani ishga tushiradi. Ushbu opsiyadan foydalanganda, ASHRAE ventilyatsiya standartiga qisqaroq ishlash vaqtida javob berish uchun ventilyatsiya uskunalarining tezligini (CFM) oshirish tavsiya etiladi. "Uyqu" paytida ventilyatsiyani blokirovka qilish imkoniyati ASHRAE ustuvorligini tanlaganingizda mavjud emas.
1013	Past tashqi haroratli ventilyatsiya blokirovkasi	O'chirilgan, -20°F dan -40°F gacha (5°F qadam bilan) yoki -28.0°C dan -4.0°C gacha (2.0°C qadam bilan)	ISU 130 simli yoki Internetga o'rnatilishi kerak. Ushbu ISU faqat ISU 1000 Ventilyatsiya turi ERV/HRV yoki Toza havo damperiga o'rnatilganda ko'rsatiladi.
1014	Yuqori tashqi haroratli ventilyatsiya blokirovkasi	O'chirilgan, 80°F dan 110°F gacha (5°F qadam bilan) yoki 26°C dan 44°C gacha (2°C qadam bilan)	ISU 130 simli yoki Internetga o'rnatilishi kerak. Ushbu ISU faqat ISU 1000 Ventilyatsiya turi ERV/HRV yoki Toza havo damperiga o'rnatilganda ko'rsatiladi.
1015	Yuqori tashqi shudring nuqtali ventilyatsiya	O'chirilgan, 65°F dan 85°F gacha (5°F qadam bilan) yoki 18°C dan 30°C gacha (2°C qadam bilan)	ISU 130 Internetga o'rnatilishi kerak. Ushbu ISU faqat ISU 1000 Ventilyatsiya turi ERW/HRV yoki Toza havo damperiga o'rnatilganda ko'rsatiladi.

6-jadval.

#ISU	ISU nomi	ISU opsiyalari (standart qiymatlar qalin shriftda)	Eslatmalar
1017	Vent yadrosi eslatmasi	O'chirilgan, 3, 6, 9, 12 oy	Ushbu ISU faqat ISU 1000 ERV/HRV ga o'rnatilgan bo'lsa ko'rsatiladi.
1018	Vent filtr eslatmasi	O'chirilgan, 3, 6, 9, 12 oy
1100	UV qurilmalari	0 - 2	Ba'zi tizimlarda ikkita UV qurilmasi bo'lishi mumkin, biri A-Coil uchun, ikkinchisi havo tozalash uchun. Har biri uchun alohida almashtirish eslatmasini o'rnatish mumkin.
1105	UV lampochka 1 eslatmasi	O'chirilgan, 6, 12, 24 oy
1106	UV lampochka 2 eslatmasi	O'chirilgan, 6, 12, 24 oy
1401	Bo'sh yorqinlik	0 = O'chirilgan, 0 - 5	Nofaol orqa yorug'likning (bo'sh ekran) yorqinligini standart 0 (orqa yorug'lik o'chirilgan) dan 5 (maksimal yorqinlik) gacha sozlang.
1410	Soat formati	12 soat, 24 soat
1415	Yozgi vaqt	Yoqilgan, O'chirilgan	Yozgi vaqtga rioya qilmaydigan hududlarda O'chirilganga o'rnating.
1420	Harorat ofseti	O'chirilgan, -3°F dan 3°F gacha (1°F qadam bilan) yoki -1.5°C dan 1.5°C gacha (0.5°C qadam bilan)	0°F - Ko'rsatilgan harorat va xonaning haqiqiy harorati o'rtasida farq yo'q. Termostat haqiqiy o'lchangan haroratdan 3°F (1.5°C) pastroq yoki yuqoriroq ko'rsatishi mumkin.

Tizim testini o'tkazish

Tizim sozlamalarini ADVANCED MENU (KENGAYTILGAN MENU) dagi SYSTEM TEST (TIZIM TESTI) opsiyasi orqali tekshirishingiz mumkin.

ADVANCED MENU (KENGAYTILGAN MENU) opsiyalariga kirish uchun Lyric termostatidagi Menu (Menyu) tugmasini 5 soniya bosib turing.
SYSTEM TEST (TIZIM TESTI) ga o'tish uchun yoki tugmasini bosing.
Select (Tanlash) tugmasini bosing yoki matn maydoniga teging.
Tizim testi turini tanlash uchun yoki tugmasini bosing. Select (Tanlash) tugmasini bosing yoki matn maydoniga teging.
Isitish testi va sovutish testi uchun uskunaning har bir bosqichini faollashtirish uchun yoki tugmasini bosing. Fan testida fanni yoqish va o'chirish uchun yoki tugmasini bosing.

ESLATMA: Soat bosqichlar ishlayotgan vaqtda taymer sifatida ishlatiladi. Tizim testi ishlayotgan vaqtda Heat On (Isitish Yoqilgan) va Cool On (Sovutish Yoqilgan) indikatorlari ko'rsatiladi.

Uskunaning holatini ko'rish

Termostat tomonidan boshqariladigan uskunaning holatini Menu (Menyu) dagi EQMT STATUS (USKUNA HOLATI) opsiyasi orqali ko'rishingiz mumkin.
Termostatda Menu (Menyu) tugmasini bosing.
EQMT STATUS (USKUNA HOLATI) ga o'tish uchun yoki tugmasini bosing.
Select (Tanlash) tugmasini bosing yoki matn maydoniga teging.
Termostat boshqarayotgan barcha uskunalar holatini ko'rish uchun yoki tugmasini bosing. Termostat qaysi funksiyani qo'llab-quvvatlashiga yoki qanday o'rnatilganiga qarab, Equipment Status (Uskuna Holati) ekrani quyidagi tizimlar uchun ma'lumot beradi:

Isitish va sovutish
Fan
Ventilyatsiya (faqat ayrim modellarda mavjud)

Muammolarni bartaraf etish

Ekran bo'sh

Zanjir uzgichini tekshiring va zarurat bo'lsa, qayta o'rnating.
Isitish va sovutish tizimidagi quvvat tugmasi yoqilganligiga ishonch hosil qiling.
Pechning eshigi mahkam yopilganligiga ishonch hosil qiling.

Ekranni o'qish qiyin

Termostat Menu (Menyu) sida ekran yorqinligini o'zgartiring. Termostat ekranining faol bo'lmagan orqa yoritgichi uchun yorqinlik intensivligini oshiring (maksimal daraja 5).

Isitish yoki sovutish tizimi javob bermaydi

Tizimni isitishga sozlash uchun Mode (Rejim) tugmasini bosing. Harorat ichki haroratdan yuqori ekanligiga ishonch hosil qiling.
Tizimni sovutishga sozlash uchun Mode (Rejim) tugmasini bosing. Harorat ichki haroratdan pastroq ekanligiga ishonch hosil qiling.
Zanjir uzgichini tekshiring va zarurat bo'lsa, qayta o'rnating.
Isitish va sovutish tizimidagi quvvat tugmasi yoqilganligiga ishonch hosil qiling.
Pechning eshigi mahkam yopilganligiga ishonch hosil qiling.

Ogohlantirishlar va eslatmalar

Ogohlantirishlar va eslatmalar bosh ekrandagi soat maydonida ogohlantirish belgisi va ogohlantirish raqami orqali ko'rsatiladi. Faol ogohlantirishlar haqida ko'proq ma'lumotni o'qishingiz, Menu/Alerts (Menyu/Ogohlantirishlar) da muhim bo'lmagan ogohlantirishlarni kechiktirishingiz yoki bekor qilishingiz mumkin.

Raqam	Ogohlantirish/Eslatma	Ta'rif
164	Isitish Nasosiga Xizmat Ko'rsatish Kerak	Isitish nasosiga xizmat ko'rsatish kerak. Isitish nasosiga tashxis qo'yish va xizmat ko'rsatish uchun diler bilan bog'laning.
168	Wi-Fi Radio Xatosi	Simsiz modul ishlamayapti. Simsiz funksiyalar mavjud emas. Termostatni almashtirish uchun diler bilan bog'laning.
170	Ichki Xotira Xatosi	Termostat xotirasida xatolik yuz berdi. Yordam uchun diler bilan bog'laning.
171	Sanani va Vaqtni Sozlang	Termostatda sanani va vaqtni sozlang. Sana va vaqt ba'zi funksiyalarning, masalan, dastur jadvalining ishlashi uchun zarur.
173	Termostat Harorat Sensori Xatosi	Termostat sensorida xatolik yuz berdi. Termostatni almashtirish uchun diler bilan bog'laning.
175	AC Quvvati Tiklandi	Quvvat yo'qolganidan keyin termostatga AC quvvati tiklandi.
177	Ichki Harorat Sensori Xatosi	Simli ichki harorat sensori ulanmagan yoki simlarda qisqa tutashuv bor. Yordam uchun diler bilan bog'laning.
178	Tashqi Harorat Sensori Xatosi	Simli tashqi harorat sensori ulanmagan yoki simlarda qisqa tutashuv bor. Yordam uchun diler bilan bog'laning.
181	Havo Filtrini Almashtiring (1)	Havo filtrini almashtiring (1). Almashtirilgandan so'ng taymerni qayta o'rnatish uchun termostat ekranidagi "dismiss" (rad etish) tugmasini bosing.
182	Havo Filtrini Almashtiring (2)	Havo filtrini almashtiring (2). Almashtirilgandan so'ng taymerni qayta o'rnatish uchun termostat ekranidagi "dismiss" (rad etish) tugmasini bosing.
183	Namlagich Bakini Tozalang va Suv Filtrini Almashtiring	Namlagich bakini tozalang va suv filtrini almashtiring yoki buni siz uchun bajarish uchun diler bilan bog'laning. Almashtirilgandan so'ng taymerni qayta o'rnatish uchun termostat ekranidagi "dismiss" (rad etish) tugmasini bosing.
184	Namlagich Yostig'ini Almashtiring	Namlagich yostig'ini almashtiring. Almashtirilgandan so'ng taymerni qayta o'rnatish uchun termostat ekranidagi "dismiss" (rad etish) tugmasini bosing.
185	Quritgich Filtrini Almashtiring	Quritgich filtrini almashtiring. Almashtirilgandan so'ng taymerni qayta o'rnatish uchun termostat ekranidagi "dismiss" (rad etish) tugmasini bosing.
186	Ventilyator Yadroini Tozalang	Ventilyator yadroini tozalang. Almashtirilgandan so'ng taymerni qayta o'rnatish uchun termostat ekranidagi "dismiss" (rad etish) tugmasini bosing.
187	Ventilyator Filtrini Tozalang yoki Almashtiring	Ventilyator filtrini tozalang yoki almashtiring. Almashtirilgandan so'ng taymerni qayta o'rnatish uchun termostat ekranidagi "dismiss" (rad etish) tugmasini bosing.
188	UV Lampochkani Almashtiring (1)	UV lampochkani almashtiring (1). Almashtirilgandan so'ng taymerni qayta o'rnatish uchun termostat ekranidagi "dismiss" (rad etish) tugmasini bosing.
189	UV Lampochkani Almashtiring (2)	UV lampochkani almashtiring (2). Almashtirilgandan so'ng taymerni qayta o'rnatish uchun termostat ekranidagi "dismiss" (rad etish) tugmasini bosing.
210	Tashqi Harorat uchun Onlayn Ro'yxatdan O'ting	Internetdan tashqi haroratni olish uchun onlayn ro'yxatdan o'tish talab qilinadi. Tashqi harorat sizning joriy tizim sozlamalaringiz uchun zarur. Termostatni ro'yxatdan o'tkazish uchun Lyric ilovasini yuklab oling.
388	Masofadan Kirish va Tashqi Harorat uchun Onlayn Ro'yxatdan O'ting	Masofadan kirish va tashqi harorat uchun onlayn ro'yxatdan o'tish talab qilinadi. Termostatni ro'yxatdan o'tkazish uchun Lyric ilovasini yuklab oling.
399	Internet Yo'q	Internetga ulanish yo'qoldi. Iltimos, tarmoq sozlamalarini tekshiring.
400	Wi-Fi Signali Yo'q	Wi-Fi signali yo'qoldi. Termostatning qayta ulanishini kuting yoki yangi Wi-Fi tarmog'ini tanlang. Lyric ilovasidagi amallarni bajaring
508	Wi-Fi Sozlanmagan	Iltimos, Lyric ilovasini yuklab oling va termostatni Wi-Fi tarmog'iga ulash uchun amallarni bajaring.

ELEKTR XAVFI
Elektr toki urishiga yoki uskunaning shikastlanishiga olib kelishi mumkin. O'rnatishni boshlashdan oldin quvvatni uzing.

USKUNANING SHIKASTLANISH XAVFI
Kompressorni himoya qilish test paytida chetlab o'tiladi. Uskunaning shikastlanishiga yo'l qo'ymaslik uchun kompressorni tez-tez aylantirishdan saqlaning.

SIMOB HAQIDA OGOHLANTIRISH
Agar ushbu mahsulot germetik naychada simob bo'lgan boshqaruvni almashtirayotgan bo'lsa, eski boshqaruvni axlatga tashlamang. Qayta ishlash va to'g'ri utilizatsiya qilish bo'yicha ko'rsatmalar uchun mahalliy chiqindilarni boshqarish organiga murojaat qiling.

Texnik xususiyatlar

Harorat diapazonlari
Isitish: 40°F dan 90°F gacha (4.5°C dan 32.0°C gacha)
Sovutish: 50°F dan 99°F gacha (10.0°C dan 37.0°C gacha)

Ishlash muhitining harorati
37°F dan 102°F gacha (2.8°C dan 38.9°C gacha)

Yetkazib berish harorati
-20°F dan 120°F gacha (-28.9°C dan 48.9°C gacha)

Ishlash nisbiy namligi
5% dan 90% gacha (kondensatsiz)

Jismoniy o'lchamlar dyuymda (mm) (H x W x D)
Lyric T6 PRO Wi-Fi Thermostat (TH6320WF2003):
4-5/64 x 4-5/64 x 1-1/16 (104 x 104 x 27)
Lyric T6 PRO Wi-Fi Thermostat (TH6220WF2006):
4-5/64 x 4-5/64 x 1-1/16 (104 x 104 x 27)
UWP Mounting System (THP2600A1009):
2-9/32 x 2-13/64 x 2-43/64 (58 x 56 x 10)
Standard Installation Adapter (THP2400A1076):
3-29/32 x 3-57/64 x 21/32 (99 x 99 x 17)
Decorative Cover Plate – Small (THP2400A1050):
4-49/64 x 4-49/64 x 11/32 (121 x 121 x 9)
Decorative Cover Plate – Large (THP2400A1068):
6-7/64 x 6-7/64 x 9/32 (155 x 155 x 7)

Elektr ko'rsatkichlari

Terminal	Voltaj (50/60Hz)	Ishlash Toki
W Isitish (Powerpile)	20-30 Vac 750 mV DC	0.02-1.0 A 100 mA DC
W2 (Aux) Isitish	20-30 Vac	0.02-1.0 A
E Favqulodda Issiqlik	20-30 Vac	0.02-0.5 A
Y Kompressor Bosqichi 1	20-30 Vac	0.02-1.0 A
Y2 Kompressor Bosqichi 2	20-30 Vac	0.02-1.0 A
G Fan	20-30 Vac	0.02-0.5 A
O/B O'tkazish	20-30 Vac	0.02-0.5 A
L/A Kirish	20-30 Vac	0.02-0.5 A
U Universal	20-30 Vac	0.02-0.5 A

Quvvat iste'moli
Orqa yorug'lik yoqilgan: 1.48VA
Orqa yorug'lik o'chirilgan: 0.88VA

Normativ ma'lumotlar

FCC QOIDALARI
§ 15.19 (a)(3)
Ushbu qurilma FCC qoidalarining 15-qismiga mos keladi.
Ishlash quyidagi ikki shartga bog'liq:

Ushbu qurilma zararli shovqinlarni keltirib chiqarmasligi kerak va
Ushbu qurilma istalmagan ishlashga olib kelishi mumkin bo'lgan shovqinlarni o'z ichiga olgan har qanday shovqinni qabul qilishi kerak.

IC QOIDALARI
RSS-GEN
Ushbu qurilma Industry Canada-ning litsenziyasiz RSSlariga mos keladi.

Ishlash quyidagi ikki shartga bog'liq:

Ushbu qurilma shovqinlarni keltirib chiqarmasligi kerak; va
Ushbu qurilma qurilmaning istalmagan ishlashiga olib kelishi mumkin bo'lgan shovqinlarni o'z ichiga olgan har qanday shovqinni qabul qilishi kerak.

FCC Ogohlantirish (15.21-qism) (faqat AQSh)
Muvofiqlik uchun mas'ul tomon tomonidan aniq tasdiqlanmagan o'zgartirishlar yoki modifikatsiyalar foydalanuvchining uskunani ishlatish huquqini bekor qilishi mumkin.

5 yillik cheklangan kafolat

Kafolat haqida ma'lumot olish uchun http://customer.honeywell.com ga o'ting

Avtomatlashtirish va boshqaruv tizimlari
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

Brend

® AQShda ro'yxatdan o'tgan savdo belgisi.
© 2016 Honeywell International Inc.
33-00153—07 M.S. Rev. 08-16
AQShda chop etilgan.

Manbalar

Honeywell Customer Portal (Honeywell mijozlar portali)

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Honeywell Lyric T6 Pro Wi-Fi dasturlanadigan termostat qo'llanmasi ni yuklab olish
