Honeywell Wi-Fi 7 kunlik dasturlanadigan termostat qo'llanmasi

Ushbu ko'rsatmalarni o'qing va saqlab qo'ying.

Yordam uchun tashrif buyuring honeywellhome.com/support

Chegirmalarni toping: HoneywellHome.com/Rebates

Qutida siz quyidagilarni topasiz

• Termostat
• Devor paneli (termostatga biriktirilgan)
• Vintlar va ankerlar
• Termostat adabiyoti
• Termostat ID kartasi
• Sim yorliqlari
• Tezkor ma'lumotnoma kartasi

Kirish: 24 V~ @ 60 Hz, 1.0 A

Ehtiyot choralari va ogohlantirishlar

Ushbu termostat majburiy havo, gidravlik, issiqlik nasosi, moy, gaz va elektr kabi keng tarqalgan 24 V tizimlar bilan ishlaydi. U gazli kamin kabi millivoltli tizimlar yoki plintusli elektr isitish kabi 120 V/240 V tizimlar bilan ishlamaydi.

SIMOB TO'G'RISIDA OGOHLANTIRISH: Agar eski termostatingiz muhrlangan trubkada simob bo'lsa, uni axlatga tashlamang. Eski termostatingizni qanday va qayerda to'g'ri va xavfsiz tarzda yo'q qilish haqida ma'lumot olish uchun Thermostat Recycling Corporation bilan www.thermostat-recycle.org yoki 1-800- 238-8192 orqali bog'laning.

ELEKTRON CHIQINDI TO'G'RISIDA OGOHLANTIRISH: Mahsulotni boshqa maishiy chiqindilar bilan birga tashlab yubormaslik kerak. Eng yaqin vakolatli yig'ish markazlari yoki vakolatli qayta ishlovchilarini tekshiring. Muddati tugagan uskunani to'g'ri utilizatsiya qilish atrof-muhit va inson salomatligi uchun salbiy oqibatlarning oldini olishga yordam beradi.

DIQQAT: Kompressorning shikastlanishiga yo'l qo'ymaslik uchun tashqi harorat 50°F (10°C) dan pastga tushsa, konditsionerni ishlatmang.

FCC bayonoti quyida keltirilgan
https://customer.resideo.com/en-US/support/residential/codes-and-standards/FCC15105/Pages/default.aspx

Yordam kerakmi?

Termostatni do'konga qaytarishdan oldin yordam olish uchun honeywellhome.com/support saytiga tashrif buyuring.

Termostatingizning xususiyatlari

Yangi termostatingiz bilan siz quyidagilarni qilishingiz mumkin:

• Isitish/sovitish tizimini kuzatish va boshqarish uchun Internetga ulaning
• Isitish/sovitish tizimi sozlamalarini ko'ring va o'zgartiring
• Harorat va jadvallarni ko'ring va o'rnating
• Elektron pochta orqali ogohlantirishlar oling va avtomatik yangilanishlarni oling

Yangi termostatingiz quyidagilarni ta'minlaydi:

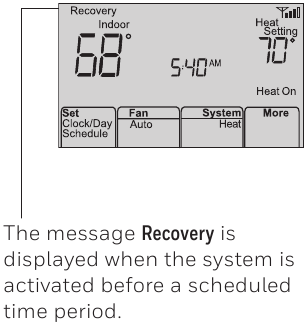

• Aqlli javob texnologiyasi

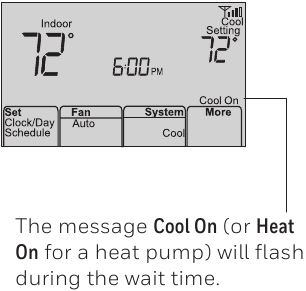

• Kompressorni himoya qilish
• Issiqlik/sovuqlikni avtomatik almashtirish

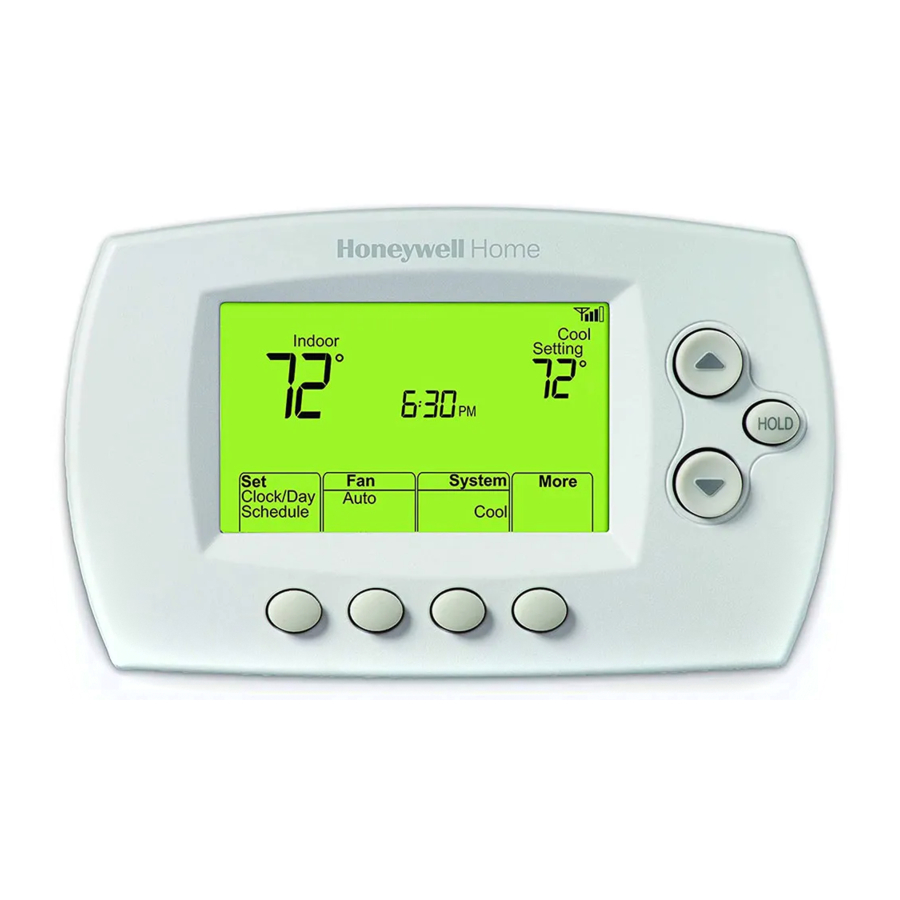

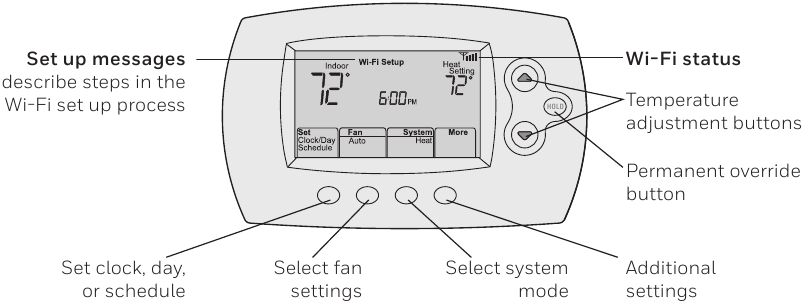

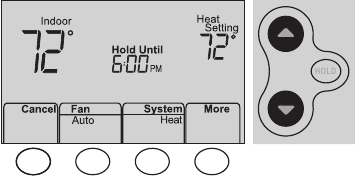

Boshqaruvlar va asosiy ekran uchun tezkor ma'lumotnoma

Termostatingiz o'rnatilgandan so'ng, u asosiy ekranni ko'rsatadi. Ushbu displeyning qismlari siz uni qanday ko'rayotganingizga qarab o'zgaradi.

Har qanday tugmani bosganingizda ekran yonadi. O'zgarishlarni yakunlaganingizdan so'ng u 8 soniya davomida yonib turadi.

Energiyani tejaydigan oldindan o'rnatilgan jadvallar

Ushbu termostat to'rt vaqt oralig'i uchun energiyani tejaydigan dastur sozlamalari bilan oldindan o'rnatilgan. Agar ko'rsatilgandek foydalanilsa, standart sozlamalardan foydalanish isitish/sovitish xarajatlaringizni kamaytirishi mumkin. Tejamkorlik geografik mintaqa va foydalanishga qarab farq qilishi mumkin.

		Standart isitish sozlamalari	Standart sovitish sozlamalari
	UYG'ONISH 6:00 am	70 °	78 °
	KETISH 8:00 am	62 °	85 °
	QAYTISH 6:00 pm	70 °	78 °
	UXLASH 10:00 pm	62 °	82 °

Termostatingizni sozlash

Dasturlanadigan termostatingizni sozlash oson. U oldindan dasturlashtirilgan va o'rnatilgandan va ro'yxatdan o'tgandan so'ng foydalanishga tayyor.

1. Termostatingizni o'rnating.
2. Uy Wi-Fi tarmog'ingizga ulaning.
3. Masofadan kirish uchun onlayn ro'yxatdan o'ting.

Boshlashdan oldin, qisqa o'rnatish videosini ko'rishni xohlashingiz mumkin. Ushbu qo'llanmaning boshida QR Code ® dan foydalaning yoki honeywellhome.com/support ga o'ting

Termostatni o'rnatish

Ushbu termostatni o'rnatish uchun sizga quyidagi asboblar kerak bo'lishi mumkin:

• № 2 Phillips tornavidasi
• Burg'u va burg'ulash moslamalari (gips uchun 3/16", gips uchun 7/32") (ixtiyoriy)
• Kichik cho'ntak tornavidasi
• Qalam
• Bolg'a (ixtiyoriy)
• Daraja (ixtiyoriy)
• Elektr lentasi (ixtiyoriy)

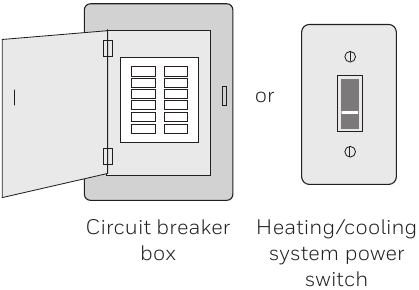

1. Isitish/sovitish tizimining quvvatini o'chiring.

   Uskunangizni himoya qilish uchun o'chirgich qutisida yoki tizim kalitida isitish/sovitish tizimining quvvatini o'chiring.

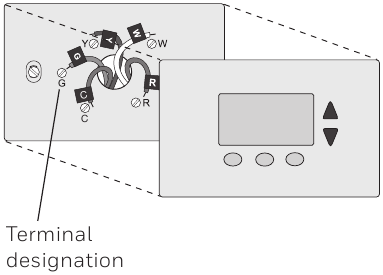

2. Eski termostatning old panelini olib tashlang va simlarni ulangan holda qoldiring.
   1. Keyinroq ma'lumot olish uchun sim ulanishlarining suratini oling.
   2. Agar C deb belgilangan terminalga hech qanday sim ulanmagan bo'lsa yoki eski termostatda C terminali mavjud bo'lmasa, honeywellhome.com/support saytida muqobil simlarni ulash videolarini ko'ring

      C simi talab qilinadi va sizning termostatingiz uchun asosiy quvvat manbai hisoblanadi. C simi bo'lmasa, termostatingiz ishlamaydi.

3. Simlarni belgilang.
   Sim rangiga qarab belgilamang. Har bir simni uzayotganda belgilash uchun taqdim etilgan yopishqoq yorliqlardan foydalaning. Simlarni sim rangiga emas, balki eski termostat terminalining belgilariga muvofiq belgilang.
   Eslatma: Agar hech qanday yorliq sim terminalining yorlig'iga mos kelmasa, terminal yorlig'ini bo'sh yorliqqa yozing.

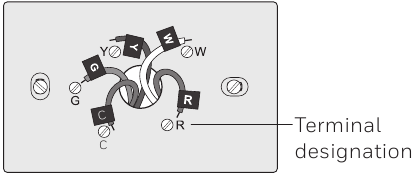

4. Devor panelini olib tashlang.
   Barcha simlar belgilangan va uzilganidan so'ng eski devor panelini devordan olib tashlang.

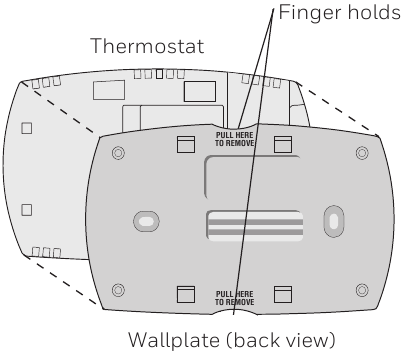

5. Termostat va uning devor panelini ajrating.
   Yangi termostatingizda bir qo'lingiz bilan devor panelining yuqori va pastki qismidagi barmoq ushlagichlarini, ikkinchi qo'lingiz bilan esa termostatni (old qismini) ushlang. Bo'laklarni ajratib oling.


   Agar sizda germetik simob trubkasi bo'lgan eski termostat bo'lsa, unda to'g'ri yo'q qilish bo'yicha ko'rsatmalarga murojaat qiling.

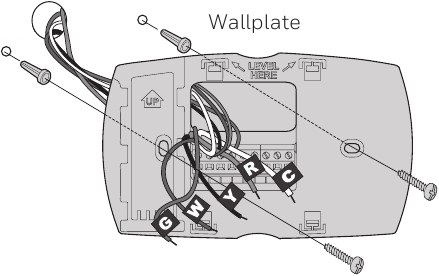

6. Termostat uchun devor panelini o'rnating.
   Termostat bilan birga kelgan vintlar va ankerlar yordamida yangi devor panelini o'rnating.
   Zarurat bo'lganda:
   Gips uchun 3/16 dyuymli teshiklarni burg'ulang.
   Gips uchun 7/32 dyuymli teshiklarni burg'ulang.
   Eslatma: Siz mavjud devor ankerlaridan foydalanishingiz mumkin. Hizalanishni tekshirish uchun devor panelini mavjud ankerlargacha ushlab turing.


Termostat ishlashi uchun C simini talab qiladi. C yoki umumiy sim termostatga 24 VAC quvvat olib keladi. Ko'pgina eski mexanik yoki batareyada ishlaydigan termostatlar C simini talab qilmaydi. Agar sizda C simi bo'lmasa, quyidagilarni sinab ko'ring:

• Devorga surilgan ishlatilmagan simni qidiring. Ushbu simni C ga ulang va u isitish/sovitish tizimingizda 24 VAC umumiyga ulanganligini tekshiring.

Eslatma: Barcha isitish/sovitish tizimlari 24 VAC umumiy C belgisini qo'ymaydi. Tizimingizning qo'llanmasini tekshiring yoki qaysi terminal 24 VAC umumiy ekanligini bilish uchun ishlab chiqaruvchi bilan bog'laning.

Muqobil simlarni ulash videolarini quyidagi manzilda ko'ring: honeywellhome.com/support

Simlarni ulash

Oddiy isitish/sovitish tizimlari (tabiiy gaz, neft yoki elektr pechka, konditsioner) uchun quyidagi ma'lumotlarga qarang. Qo'shimcha ta'rif uchun "Glossariy" ga qarang.

Issiqlik nasosi tizimi uchun "Muqobil simlarni ulash (faqat issiqlik nasosi tizimi)" ga qarang. Qo'shimcha ta'rif uchun "Glossariy" ga qarang.

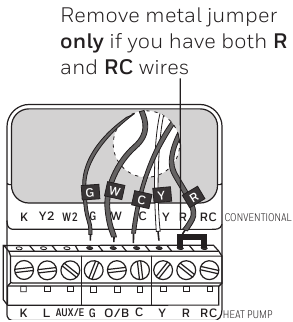

Simlarni ulash (oddiy tizim)

7A Termostatni oddiy tizimingizga ulang.

1. C simidan boshlab, simdagi yopishqoq yorliqni terminal yorliqlari bilan moslashtiring.
   Sizda C simi bo'lishi kerak.
2. Vintni bo'shating, simni terminalning ichki chetiga joylashtiring, so'ngra vintni torting.
3. Simni asta tortib, sim mahkam o'rnatilganligini tekshiring.
4. Boshqa barcha simlar uchun a–c bosqichlarini takrorlang.
5. Barcha simlar o'rnatilgandan so'ng ortiqcha simni devorga teshikka qaytaring.
6. "Muqobil simlarni ulash kaliti (faqat issiqlik nasosi tizimi)" ga o'ting.

Yorliqlar mos kelmaydimi? Muqobil simlarni ulash kalitiga qarang.

Eslatma: Sizning ilovangiz uchun simlarni ulash yuqorida ko'rsatilgan simlardan farq qilishi mumkin.

Simlarni ulash (faqat issiqlik nasosi tizimi)

7B Termostatni issiqlik nasosiga ulang.

1. C simidan boshlab, simdagi yopishqoq yorliqni terminal yorliqlari bilan moslashtiring.
   Sizda C simi bo'lishi kerak.
2. Vintni bo'shating, simni terminalning ichki chetiga joylashtiring, so'ngra vintni torting.
3. Simni asta tortib, sim mahkam o'rnatilganligini tekshiring.
4. Boshqa barcha simlar uchun a–c bosqichlarini takrorlang.
5. Barcha simlar o'rnatilgandan so'ng ortiqcha simni devorga teshikka qaytaring.
6. "Muqobil simlarni ulash kaliti (faqat issiqlik nasosi tizimi)" ga o'ting.

Eslatma: Agar eski termostatda AUX va E da alohida simlar bo'lsa, ikkala simni ham E/AUX terminaliga joylashtiring. Agar eski termostatda AUX da E ga o'tkazgich bilan sim bo'lsa, simni E/AUX terminaliga joylashtiring. O'tkazgich talab qilinmaydi.

Yorliqlar mos kelmaydimi? Quyidagi muqobil simlarni ulash kalitiga qarang.

Eslatma: Sizning ilovangiz uchun simlarni ulash yuqorida ko'rsatilgan simlardan farq qilishi mumkin.

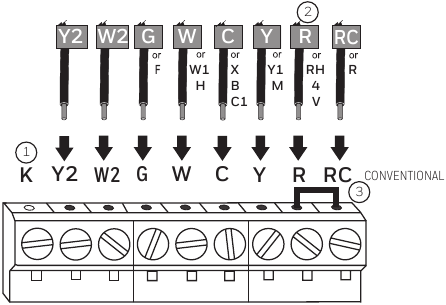

Muqobil simlarni ulash (oddiy tizim)

Agar sizning sim yorliqlaringiz terminal yorliqlari bilan mos kelmasa, bundan foydalaning.

Eslatma: Sizda C simi yoki unga teng bo'lgan sim bo'lishi kerak.

Muqobil simlarni ulash kaliti (oddiy tizim)

1. K terminalidan foydalanmang. Kelajakda foydalanish uchun.
2. Agar eski termostatingizda ham R, ham RH simlari bo'lsa, metall o'tkazgichni olib tashlang. R simini RC terminaliga, RH simini esa R terminaliga ulang.
3. R va RC larni bog'lovchi metall o'tkazgichni faqatgina ikkala R va RC ni ulashingiz kerak bo'lsa oling.

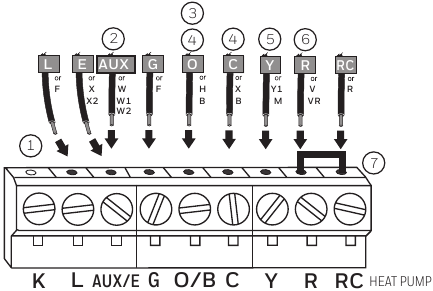

Muqobil simlarni ulash (faqat issiqlik nasosi tizimi)

Agar sizning sim yorliqlaringiz terminal yorliqlari bilan mos kelmasa, bundan foydalaning.

Eslatma: Sizda C simi yoki unga teng bo'lgan sim bo'lishi kerak.

Muqobil simlarni ulash kaliti (faqat issiqlik nasosi tizimi)

1. K terminalidan foydalanmang. Kelajakda foydalanish uchun.
2. Agar eski termostatda AUX va E da alohida simlar bo'lsa, ikkala simni ham E/AUX terminaliga joylashtiring. Agar eski termostatda AUX da E ga o'tkazgich bilan sim bo'lsa, simni E/AUX terminaliga joylashtiring. O'tkazgich talab qilinmaydi.
3. Agar eski termostatingizda O simi bo'lgan bo'lsa va B simi bo'lmagan bo'lsa, O simini O/B terminaliga ulang.
4. Agar eski termostatingizda alohida O va B simlari bo'lsa, B simini C terminaliga ulang. Agar C terminaliga boshqa sim ulangan bo'lsa, yordam uchun honeywellhome.com/support saytiga qarang. O simini O/B terminaliga ulang.
5. Agar eski termostatingizda alohida Y1, W1 va W2 simlari bo'lsa, yordam uchun honeywellhome.com/support saytiga qarang.
6. Agar eski termostatingizda ham V, ham VR simlari bo'lsa, yordam uchun honeywellhome.com/support saytiga qarang.
7. R va RC terminallari o'rtasida metall o'tkazgichni joyida qoldiring.

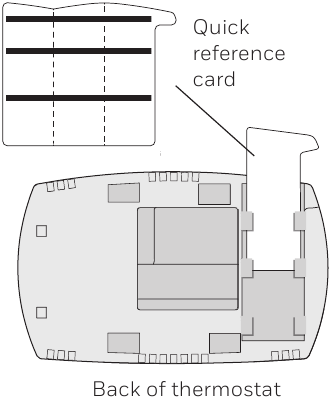

8. Tez ma'lumotnoma kartasini joylashtiring.
   Tez ma'lumotnoma kartasini chiziqlar bo'ylab buklang va uni termostatning orqa tomonidagi teshikka suring.

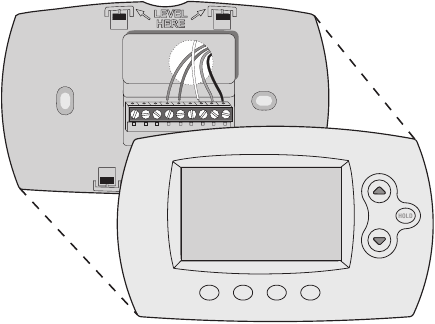

9. Termostatni devor paneliga ulang.
   Termostatni devor paneli bilan tekislang va keyin joyiga bosib qo'ying.

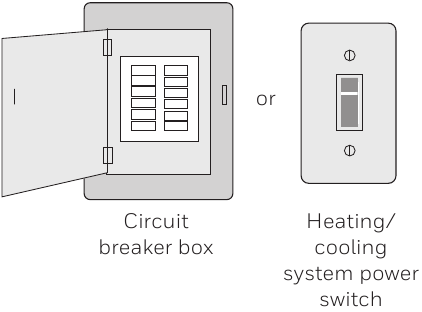

10. Isitish/sovitish tizimini YOQING.

    1. C simining termostatda va isitish/sovitish tizimida ulanganligini tekshiring.
    2. Isitish/sovitish tizimi eshigi mahkam o'rnatilganligiga ishonch hosil qiling.
    3. O'chirgich qutisida yoki uning quvvat tugmasida isitish/sovitish tizimi uchun quvvatni qayta YOQING.

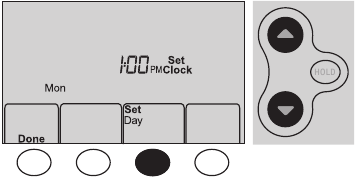

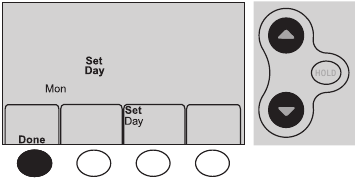

11. Soatni joriy kun va vaqtga sozlang.
    1. Soatni sozlash uchun yoki ni bosing.
    2. Set Day (Kunni o'rnatish) ni bosing.
    3. Hafta kunini tanlash uchun yoki ni bosing.
    4. Saqlash uchun Done (Tayyor) ni bosing.
       (Sozlamani tezda o'zgartirish uchun tugmasini bosib ushlab turing.)


12. Isitish/sovitish tizimi turini aniqlang.

    Isitish/sovitish tizimi turi termostatingiz to'g'ri ishlashi va tizimingizga zarar etkazmasligi uchun o'rnatilishi kerak.
    1. Agar sizning tizim turingiz oddiy bir bosqichli (a/c bilan tabiiy gaz bilan ishlaydigan bir bosqichli) bo'lsa, "Wi-Fi tarmog'iga ulanish" ga o'ting.
    2. Agar sizning tizimingiz:
       • Oddiy ko'p bosqichli isitish va sovutish
       • Har qanday turdagi issiqlik nasosi
       • Gidronik
       • Boshqa

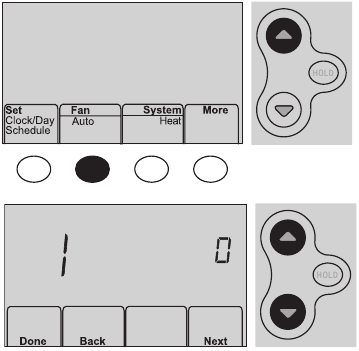

Siz 1-tizim funksiyasini o'rnatish orqali tizim turini o'zgartirishingiz shart.

Agar siz o'z isitish/sovitish tizimi turiga amin bo'lmasangiz yoki boshqa savollaringiz bo'lsa, honeywellhome.com/support saytiga o'ting

Tabriklaymiz! Sizning termostatingiz ishlaydi.

13. Termostatingizni sinab ko'ring
    1. Isitish yoki sovutishga o'tish va ishni boshlash uchun System (Tizim) tugmasini bosing.
    2. Termostatingizga masofadan kirish uchun "Wi-Fi tarmog'iga ulanish" ga o'ting.


Isitish/sovitish tizimi yonmayaptimi? honeywellhome.com/support saytidagi FAQ ga murojaat qiling

Wi-Fi tarmog‘ingizga ulanish

Ushbu jarayonni yakunlash uchun sizda uy simsiz tarmog‘iga ulangan simsiz qurilma bo‘lishi kerak. Quyidagi qurilma turlaridan har biri ishlaydi:

• Planshet (tavsiya etiladi)
• Noutbuk (tavsiya etiladi)
• Smartfon

Agar qiyinchilikka duch kelsangiz... ushbu jarayonning istalgan nuqtasida termostatni devor panelidan olib, 10 soniya kuting va uni orqaga, devor paneliga joylashtirish orqali qayta ishga tushiring. Ushbu jarayonda 1-bosqichga o‘ting.

Wi-Fi-ga ro‘yxatdan o‘tish videosini honeywellhome.com/support saytida ko‘ring

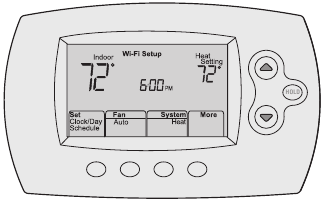

1. Termostatingizga ulaning.
   1. Termostat Wi-Fi Setup (Wi-Fi sozlamasi)ni ko‘rsatayotganiga ishonch hosil qiling.
   2. Simsiz qurilmada (noutbuk, planshet, smartfon) mavjud Wi-Fi tarmoqlari ro‘yxatini ko‘ring.
   3. NewThermostat_123456 deb nomlangan tarmoqqa ulaning (raqam o‘zgaradi).
      Eslatma: Agar sizdan uy, ommaviy yoki ofis tarmog‘ini ko‘rsatish so‘ralsa, Uy tarmog‘ini tanlang.

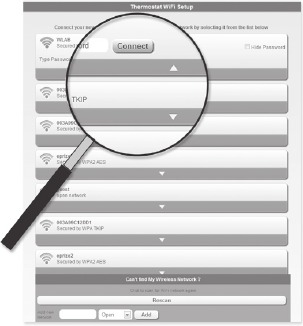

2. Uy tarmog‘ingizga qo‘shiling.
   1. Termostat Wi-Fi sozlamalari sahifasiga kirish uchun veb-brauzeringizni oching. Brauzer avtomatik ravishda sizni to‘g‘ri sahifaga yo‘naltirishi kerak; agar u yo‘naltirmasa, http://192.168.1.1 manziliga o‘ting
   2. Ushbu sahifada uy tarmog‘ingiz nomini toping va uni tanlang.
      Eslatma: Ba’zi routerlar takomillashtirilgan xususiyatlarga ega, masalan, mehmon tarmoqlari; uy tarmog‘ingizdan foydalaning.
   3. Wi-Fi tarmog‘ingizga ulanish bo‘yicha ko‘rsatmalarni bajaring va Connect (Ulanish) tugmasini bosing. (Tarmoq sozlamangizga qarab, siz uy tarmog‘ingiz uchun Parolni kiriting kabi ko‘rsatmani ko‘rishingiz mumkin.)
      Eslatma: Agar siz termostatga to‘g‘ri ulanmagan bo‘lsangiz, uy routeringiz sahifasini ko‘rishingiz mumkin. Agar shunday bo‘lsa, 1-bosqichga qayting.


      Eslatma: Agar sizning Wi-Fi tarmog‘ingiz Termostat Wi-Fi sozlamalari sahifasidagi ro‘yxatda ko‘rinmasa:

      • Qayta skanerlash tugmasini bosish orqali tarmoqni qayta skanerlashni sinab ko‘ring. Bu tarmoqlar ko‘p bo‘lgan hududlarda foydalidir.
      • Agar siz yashirin tarmoqqa ulanayotgan bo‘lsangiz, matn maydoniga tarmoq SSID-ni kiriting, ochiladigan menyudan shifrlash turini tanlang va Qo‘shish tugmasini bosing. Bu tarmoqni ro‘yxatning yuqori qismiga qo‘lda qo‘shadi. Ro‘yxatdagi yangi tarmoqni bosing va kerak bo‘lsa, parolni kiriting. Tarmoqqa ulanish uchun Ulanish tugmasini bosing.

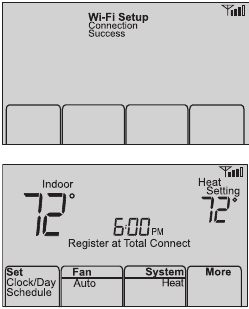

3. Termostatingiz ulanganligiga ishonch hosil qiling.
   Ulanish jarayoni davomida termostatingiz 3 daqiqagacha Kuting (Wait)ni miltillatadi. Ulanish tugallangach, displeyda Wi-Fi Setup Connection Success (Wi-Fi sozlamasi ulanishi muvaffaqiyatli) ko‘rsatiladi. Wi-Fi signalining kuchi yuqori o‘ng burchakda paydo bo‘ladi.
   Taxminan 60 soniyadan so‘ng, asosiy ekran paydo bo‘ladi va ro‘yxatdan o‘tish yakunlangunga qadar Total Connect-da ro‘yxatdan o‘tish miltillaydi.
   Agar siz ushbu xabarlarni ko‘rmasangiz, yuqoridagi ma’lumotlarga qarang.
   Termostatingizga masofadan kirish uchun onlayn ro‘yxatdan o‘tish uchun quyida davom eting.
   Eslatma: Agar termostat Connection Failure (Ulanishda xatolik)ni ko‘rsatsa yoki Wi-Fi Setup (Wi-Fi sozlamasi)ni ko‘rsatishda davom etsa, 2-bosqichda uy tarmog‘ingiz parolini to‘g‘ri kiritganingizni tasdiqlang. Agar to‘g‘ri bo‘lsa, honeywellhome.com/support saytidagi FAQ-ga qarang


Termostatingizni onlayn ro‘yxatdan o‘tkazish

Termostatingizni masofadan ko‘rish va sozlash uchun sizda Total Connect Comfort hisobi bo‘lishi kerak. Quyidagi amallarni bajaring.

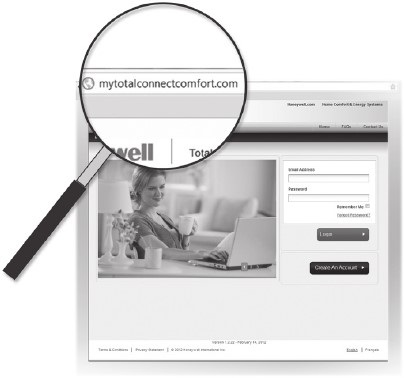

1. Total Connect Comfort veb-saytini oching.
   mytotalconnectcomfort.com saytiga o‘ting

   Termostatni ro‘yxatdan o‘tkazish videosini honeywellhome.com/support saytida ko‘ring

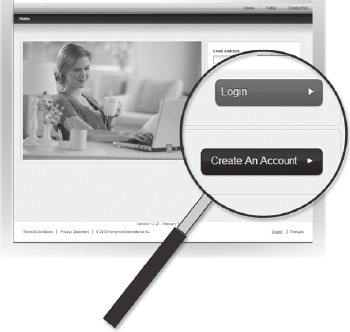

2. Tizimga kiring yoki hisob yarating.
   Agar sizda hisob bo‘lsa,
   Login (Kirish)ni bosing
   – yoki –
   Create An Account (Hisob yaratish)ni bosing.
   1. Ekrandagi ko‘rsatmalarga amal qiling.
   2. My Total Connect Comfort’dan kelgan faollashtirish xabari uchun elektron pochtangizni tekshiring. Bunga bir necha daqiqa ketishi mumkin.
      Eslatma: Agar siz javob olmasangiz, keraksiz pochta qutingizni tekshiring yoki muqobil elektron pochta manzilidan foydalaning.
   3. Elektron pochta xabaridagi faollashtirish ko‘rsatmalariga amal qiling.
   4. Tizimga kiring.

3. Termostatingizni ro‘yxatdan o‘tkazing.
   Total Connect Comfort hisobingizga kirganingizdan so‘ng, termostatingizni ro‘yxatdan o‘tkazing.
   1. Ekrandagi ko‘rsatmalarga amal qiling. Termostat joylashuvingizni qo‘shgandan so‘ng, termostatning noyob identifikatorlarini kiritishingiz kerak:
      • MAC ID
      • MAC CRC
        Eslatma: Ushbu ID-lar termostat paketiga kiritilgan Termostat ID kartasida ko‘rsatilgan. ID-lar registrga sezgir emas.

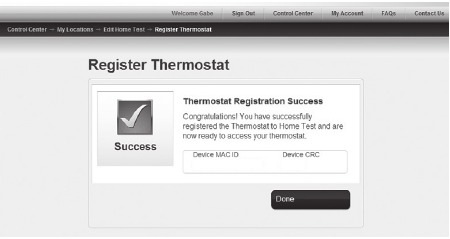

   2. muvaffaqiyatli ro‘yxatdan o‘tgandan so‘ng, Total Connect Comfort ro‘yxatdan o‘tish ekrani MUVAFAQIYAT xabarini ko‘rsatadi.
      Termostat displeyida siz taxminan 90 soniya davomida Setup Complete (O‘rnatish yakunlandi)ni ko‘rasiz.

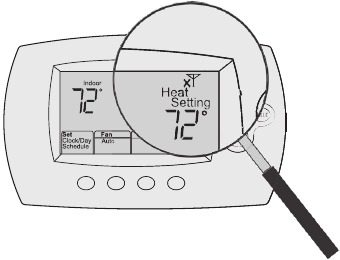

   3. Shuningdek, termostatingiz o‘z signalining kuchini ko‘rsatishiga e’tibor bering. Tabriklaymiz! Siz tugatdingiz. Endi siz termostatingizni planshet, noutbuk yoki smartfoningiz orqali istalgan joydan boshqarishingiz mumkin

      Total Connect Comfort bepul ilovasi Apple^®iPhone^®, iPad^®va iPod touch^®qurilmalari uchun iTunes^®da yoki barcha Android™ qurilmalari uchun Google Play^®da mavjud.


Mahalliy chegirmalarni qidiring
Sizning termostatingiz hozirda mahalliy chegirmalarga mos bo‘lishi mumkin. HoneywellHome.com/Rebates saytida o‘z hududingizdagi takliflarni qidiring

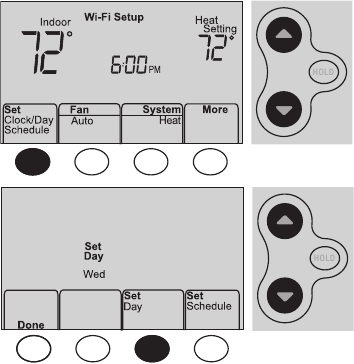

Soat va kunni sozlash

1. Set Clock/Day/Schedule (Soat/Kun/Jadvalni o‘rnatish) tugmasini bosing, so‘ng soatni o‘rnatish uchun yoki ni bosing.
2. Set Day (Kunni o‘rnatish) tugmasini bosing, so‘ng haftaning kunini tanlash uchun yoki ni bosing.
3. Saqlash uchun Done (Bajarildi) tugmasini bosing.
   Eslatma: Agar Set Clock/Day/Schedule (Soat/Kun/Jadvalni o‘rnatish) opsiyasi ko‘rsatilmasa, Done (Bajarildi) tugmasini bosing.
   Eslatma: Agar displey Set Clock (Soatni o‘rnatish)ni miltillatsa, termostat vaqt va kunni qayta o‘rnatmaguningizcha, dushanba kunidagi "Uyg‘onish" vaqti uchun sozlamalaringizga amal qiladi.


Fanni sozlash

On (Yoqish) yoki Auto (Avtomatik)ni tanlash uchun Fan (Fan) tugmasini bosing (qayta tanlash uchun o‘zgartiring).

Auto (Avtomatik): Fan faqat isitish yoki sovutish tizimi yoqilganda ishlaydi. Avtomatik eng ko‘p ishlatiladigan sozlama hisoblanadi.

On (Yoqish): Fan doimiy ravishda yoqilgan.

Eslatma: Opsiyalar isitish/sovutish uskunasiga qarab farq qilishi mumkin.

Tizim rejimini tanlash

Tanlash uchun System (Tizim) tugmasini bosing:

Heat (Isitish): Faqat isitish tizimini boshqaradi.

Cool (Sovutish): Faqat sovutish tizimini boshqaradi.

Off (O‘chirish): Isitish/sovutish tizimlari o‘chirilgan.

Auto (Avtomatik): Ichki haroratga qarab isitish yoki sovutishni tanlaydi.

Em Heat (qo‘shimcha isitishli issiqlik nasoslari): Yordamchi/favqulodda isitishni boshqaradi. Kompressor o‘chirilgan.

Eslatma: Termostatingiz qanday o‘rnatilganiga qarab, siz barcha tizim sozlamalarini ko‘rmasligingiz mumkin.

Dastur jadvallarini sozlash

1. Set Clock/Day/Schedule (Soat/Kun/Jadvalni o‘rnatish)ni, so‘ng Set Schedule (Jadvalni o‘rnatish)ni bosing.
2. Dushanba (Dush) uyg‘onish vaqtini o‘rnatish uchun yoki ni bosing, so‘ng Next (Keyingi)ni bosing.
3. Ushbu davr uchun haroratni o‘rnatish uchun yoki ni bosing, so‘ng Next (Keyingi)ni bosing.
4. Keyingi vaqt davri (Leave (Chiqish)) uchun vaqt va haroratni o‘rnating. Har bir vaqt davri uchun 2 va 3-qadamlarni takrorlang.
5. Keyingi kun uchun vaqt davrlarini o‘rnatish uchun Next (Keyingi)ni bosing. Har bir kun uchun 2 dan 4-qadamlargacha takrorlang.
6. Saqlash va chiqish uchun Done (Bajarildi)ni bosing.
   Eslatma: Termostat dasturlamoqchi bo‘lgan tizim rejimiga (Isitish yoki Sovutish) o‘rnatilganligiga ishonch hosil qiling.


Jadvalni vaqtincha bekor qilish

Haroratni darhol sozlash uchun yoki ni bosing.

Yangi harorat faqat keyingi dasturlashtirilgan vaqt davri boshlangunga qadar saqlanadi.

Vaqtinchalik sozlamani istalgan vaqtda bekor qilish uchun Cancel (Bekor qilish) ni bosing. Dastur jadvali davom etadi.

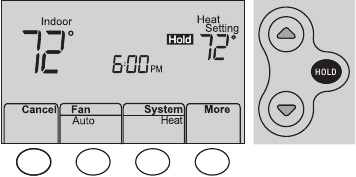

Jadvalni doimiy bekor qilish

1. Haroratni doimiy sozlash uchun HOLD (Ushlab turish) tugmasini bosing. Bu dastur jadvalini o'chiradi.
2. Harorat sozlamasini sozlash uchun yoki ni bosing. Siz o'rnatgan harorat kuniga 24 soat davomida qo'lda o'zgartirmaguningizcha yoki dastur jadvalini davom ettirish uchun Cancel (Bekor qilish) tugmasini bosmaguningizcha saqlanadi


Termostatni ro'yxatdan chiqarish

Agar siz termostatni Total Connect Comfort veb-saytidagi hisobingizdan olib tashlasangiz (masalan, ko'chib o'tsangiz va termostatni qoldirsangiz), termostat qayta ro'yxatga olinmaguncha Register at Total Connect (Total Connectda ro'yxatdan o'ting) ni ko'rsatadi.

Wi-Fi ni uzish

Routerni almashtirish

Agar siz termostatni Wi-Fi tarmog'idan uzsangiz:

1. Tizim sozlamalariga kiring.
2. 39-sozlamani 0 ga o'zgartiring.

Ekranda Wi-Fi Setup (Wi-Fi sozlamasi) ko'rsatiladi.

Wi-Fi tarmog'iga qayta ulaning.

Wi-Fi ni o'chirish

Agar siz termostatni masofadan boshqarishni rejalashtirmasangiz, ekrandan Wi-Fi Setup (Wi-Fi sozlamasi) xabarini olib tashlashingiz mumkin:

1. Tizim sozlamalariga kiring.
2. 38-sozlamani 0 ga o'zgartiring. Wi-Fi Setup (Wi-Fi sozlamasi) ekrandan o'chiriladi. Agar siz keyinroq Wi-Fi tarmog'iga ulanmoqchi bo'lsangiz, 38-sozlamani qaytadan 1 ga o'zgartiring.

Dasturiy ta'minot yangilanishlari

Honeywell vaqti-vaqti bilan ushbu termostat uchun dasturiy ta'minotga yangilanishlar chiqaradi. Yangilanishlar Wi-Fi ulanishingiz orqali avtomatik ravishda sodir bo'ladi. Barcha sozlamalaringiz saqlanadi, shuning uchun yangilanishdan keyin hech qanday o'zgartirish kiritishingizga hojat yo'q.

Yangilanish sodir bo'layotganda, termostat ekranida Updating (Yangilanmoqda) miltillaydi va sodir bo'lgan yangilanish foizini ko'rsatadi. Yangilanish tugallangandan so'ng, bosh ekranningiz odatdagidek paydo bo'ladi.

Eslatma: Agar siz Wi-Fi ga ulanmagan bo'lsangiz, avtomatik yangilanishlarni olmaysiz.

Smart Response Technology

Ushbu funksiya termostatga isitish/sovitish tizimining dasturlashtirilgan harorat sozlamalariga erishish uchun qancha vaqt ketishini "o'rganishga" imkon beradi, shuning uchun harorat siz o'rnatgan vaqtda erishiladi.

Misol uchun: Uyg'onish vaqtini soat 6:00 ga va haroratni 70°F (21°C) ga o'rnating. Isitish soat 6:00 dan oldin yoqiladi, shuning uchun harorat soat 6:00 ga kelib 70°F (21°C) bo'ladi.

Eslatma: Tizim sozlamalari funksiyasi 13 Smart Response Technology (Aqlli javob berish texnologiyasi) ni boshqaradi. "Smart Response Technology" (Aqlli javob berish texnologiyasi) ga qarang.

Kompressorni himoya qilish

Ushbu funksiya uskunalarning shikastlanishini oldini olish uchun kompressorni qayta ishga tushirishdan oldin bir necha daqiqa kutishga majbur qiladi.

Avtomatik almashtirish

Ushbu funksiya bir kunda ham konditsioner, ham isitish ishlatiladigan iqlimlarda ishlatiladi.

Tizim Auto (Avto) ga o'rnatilganda, termostat xona haroratiga qarab avtomatik ravishda isitish yoki sovutishni tanlaydi.

Isitish va sovutish sozlamalari kamida 3°F (1,7°C) farq qilishi kerak. Termostat ushbu 3°F (1,7°C) ajratishni saqlab qolish uchun sozlamalarni avtomatik ravishda sozlaydi.

Eslatma: Tizim sozlamalari funksiyasi 12 Avtomatik almashtirishni boshqaradi. "Manual/Auto Changeover" (Qo'lda/Avtomatik almashtirish) ga qarang.

Sozlash funksiyalari va opsiyalari

Siz bir qator tizim funksiyalari uchun opsiyalarni o'zgartirishingiz mumkin. Mavjud funksiyalar sizning tizimingiz turiga bog'liq.

Ushbu termostat bir bosqichli isitish/sovitish tizimi uchun oldindan o'rnatilgan. Issiqlik nasosi uchun 1-sozlash funksiyasi standart sozlamalarni o'zgartiradi.

1. Fan (Fan) va ni bir vaqtda bosing va taxminan 3 soniya ushlab turing. Ekran ikki raqamni ko'rsatish uchun o'zgaradi va tugma belgilari Done (Bajarildi), Back (Orqaga), bo'sh, Next (Keyingi) bo'ladi.
2. O'rnatmoqchi bo'lgan funksiya raqamini—chap tomondagi katta raqamni— ko'rmaguningizcha Next (Keyingi) ni bosing.
3. yoki ni to'g'ri variant (o'ngdagi kichikroq raqam) ko'rsatilguncha bosish orqali istalgan funksiya uchun opsiyalarni o'zgartiring.
4. O'zgartirmoqchi bo'lgan barcha funksiyalarni o'rnatmaguningizcha 2 va 3-qadamlarni takrorlang.
5. Barcha o'zgarishlarni kiritganingizdan so'ng, saqlash va chiqish uchun Done (Bajarildi) ni bosing.


Tizim sozlamalari

Funksiya		Sozlamalar va Opsiyalar
1	Tizim turini tanlang Agar siz isitish/sovitish tizimingiz turiga ishonchingiz komil bo'lmasa yoki boshqa savollaringiz bo'lsa, honeywellhome.com/support saytiga o'ting	0 Issiqlik/sovuqlik: Markaziy konditsionerli gaz, moy yoki elektr isitish. 1 Issiqlik nasosi: Zaxira yoki yordamchi issiqliksiz issiqlik nasosi. 2 Faqat issiqlik: Markaziy konditsionersiz gaz, moy yoki issiq suv isitish. 3 Faqat fanli issiqlik: Markaziy konditsionersiz gaz, moy yoki elektr isitish. 4 Faqat sovuqlik: Faqat markaziy konditsioner. 5 Issiqlik nasosi: Zaxira yoki yordamchi isitish bilan issiqlik nasosi. 6 Issiqlik/Sovuqlik Ko'p bosqichli: 2 ta issiqlik bosqichi (W va W2 simlarida), 2 ta sovutish bosqichi (Y va Y2 simlarida). 7 Issiqlik/Sovuqlik Ko'p bosqichli: 2 ta issiqlik bosqichi (W va W2 simlarida), 1 ta sovutish bosqichi (Y simida). 8 Issiqlik/Sovuqlik Ko'p bosqichli: 1 ta issiqlik bosqichi (W simida), 2 ta sovutish bosqichi (Y va Y2 simlarida).
2	Issiqlik nasosining o'zgartirish klapani (faqat issiqlik nasoslari uchun)	0 Sovutish o'zgartirish klapani: Agar siz "O" belgilangan simni O/B terminaliga ulagan bo'lsangiz, ushbu sozlamani ishlating. 1 Isitish o'zgartirish klapani: Agar siz "B" belgilangan simni O/B terminaliga ulagan bo'lsangiz, ushbu sozlamani ishlating.
3	Isitish fanini boshqarish	0 Gaz yoki moyli isitish: Agar sizda gaz yoki moyli isitish tizimi bo'lsa, ushbu sozlamani ishlating (tizim fan ishlashini boshqaradi). 1 Elektr isitish: Agar sizda elektr isitish tizimi bo'lsa, ushbu sozlamani ishlating (termostat fan ishlashini boshqaradi).
5	Isitish siklining tezligi	5 Gaz yoki moyli pech: Standart gaz/moyli pech (90% dan kam samaradorlik). 9 Elektr pech: Elektr isitish tizimlari. 3 Issiq suv yoki yuqori samarali pech: Issiq suv tizimi yoki gaz pechi (90% dan yuqori samaradorlik). 1 Gaz/moy bug' yoki tortishish tizimi: Bug' yoki tortishish isitish tizimlari.
6	Isitish siklining tezligi 2-bosqich
12	Qo'lda/Avtomatik almashtirish	0 Qo'lda almashtirish (Issiqlik/Sovuqlik/O'chirilgan). 1 Avtomatik almashtirish (Issiqlik/Sovuqlik/Avtomatik/O'chirilgan). Xona haroratiga qarab avtomatik ravishda issiqlik yoki sovuqlikni yoqadi. Eslatma: Tizim issiqlik va sovuqlik sozlamalari o'rtasida minimal 3°F (1.7°C) farqni saqlaydi.
13	Aqlli javob texnologiyasi	1 Yoqilgan 0 O'chirilgan
14	Harorat formati (°F/°C)	0 Farengeyt 1 Selsiy
16	Jadval opsiyalari	1 Dastur jadvali yoqilgan (7 kunlik dasturlashtiriladigan). 0 Dastur jadvali o'chirilgan. Termostatni dasturlab bo'lmaydi.
36	Qurilma nomi Ushbu nom termostatni masofadan ko'rganingizda aniqlaydi. Agar siz bir nechta termostatni ro'yxatdan o'tkazsangiz, ularning har biriga boshqa nom bering.	52 = Termostat 1 Podval 2 Hammom 3 1-hammom 4 2-hammom 5 3-hammom 6 Yotoqxona 7 1-yotoqxona 8 2-yotoqxona 9 3-yotoqxona 10 4-yotoqxona 11 Qayiq uyi 12 Bonus xona 13 Kompyuter xonasi 14 Den 15 Ovqat xonasi 16 Mashq xonasi 17 Oilaviy xona 18 Kamin 19 Foye 20 O'yin xonasi 21 Garaj 22 Ajoyib xona 23 Mehmon xonasi 24 Sport zal 25 Bolalar xonasi 26 Oshxona 27 1-oshxona 28 2-oshxona 29 Kir yuvish xonasi 30 Kutubxona 31 Mehmonxona 32 Pastki qavat 33 Asosiy hammom 34 Asosiy yotoqxona 35 Media xona 36 Musiqa xonasi 37 Bolalar xonasi 38 Ofis 39 1-ofis 40 2-ofis 41 Oziq-ovqat xonasi 42 O'yin xonasi 43 Hovuz xonasi 44 Ayvon 45 Dam olish xonasi 46 Tikuv xonasi 47 Spa 48 Saqlash xonasi 49 Studiya 50 Quyosh xonasi 51 Teatr 52 Termostat 53 Yuqori qavat 54 Xo'jalik xonasi 55 Kiyinish xonasi 56 Sharob ombori 57 Ustaxona
38	Wi-Fi Yoqish/O'chirish	1 Wi-Fi yoqilgan va Wi-Fi tarmog'iga ulanishi mumkin. 0 Wi-Fi o'chirilgan. Termostatni Wi-Fi tarmog'iga ulash mumkin emas. Agar siz termostatni Wi-Fi tarmog'iga ulamasangiz, bu Wi-Fi sozlamalari matnini xabar markazidan olib tashlaydi.
39	Wi-Fi ulanishi	1 Wi-Fi tarmog'iga ulangan. Bu termostat Wi-Fi tarmog'iga ulanganida avtomatik ravishda o'rnatiladi. 0 Wi-Fi tarmog'idan uzish uchun 0 ga o'rnating.
42	Davr va haftaning kunini ko'rsatish	1 Davr va kun bosh ekranda ko'rsatilmaydi. 0 Davr va kun bosh ekranda ko'rsatiladi.
85	Jadvalning standart qiymatlarini tiklash	0 Dasturlashtirilgan jadvaldan foydalanishni davom eting. 1 Termostat dasturini energiyani tejovchi sozlamalarga tiklash
90	Asl sozlamalarni tiklash	0 Yo'q 1 Termostatni Wi-Fi tarmog'idan uzadi va asl sozlamalarni tiklaydi (moslashtirishlarni o'chiradi).

Ko'p beriladigan savollar

Savol: Wi-Fi ulanishimni yo'qotsam, termostatim ishlayveradimi?
Javob: Ha, termostat Wi-Fi bilan yoki Wi-Fisiz isitish va/yoki sovitish tizimingizni boshqaradi.

Savol: Routerimning parolini qanday topsam bo'ladi?
Javob: Router ishlab chiqaruvchisi bilan bog'laning yoki router hujjatlarini tekshiring.

Savol: Nega Wi-Fi sozlash sahifamni ko'rmayapman?
Javob: Siz, ehtimol, faqat routeringizga ulangan bo'lishingiz mumkin, termostatga emas. Termostatga qayta ulanishga harakat qiling.

Savol: Nega termostatim Wi-Fi routerimga ulanmayapti, garchi u termostatga juda yaqin bo'lsa ham?
Javob: Wi-Fi routeri uchun kiritilgan parol to'g'ri ekanligini tekshiring.

Savol: MAC ID va MAC CRC kodlarini qayerdan topsam bo'ladi?
Javob: MAC ID va MAC CRC raqamlari termostat bilan birga qadoqlangan kartada yoki termostatning orqa tomonida (devor plastinasidan olib tashlanganida ko'rinadi) mavjud. Har bir termostat o'ziga xos MAC ID va MAC CRCga ega.

Savol: Mening termostatim Total Connect Comfort veb-saytida ro'yxatdan o'ta olmayapti.
Javob: Termostat uy Wi-Fi tarmog'ida to'g'ri ro'yxatdan o'tganligini tekshiring. Xabar markazi Wi-Fi sozlamalari yoki Total Connectda ro'yxatdan o'tishni ko'rsatadi. Shuningdek, siz Wi-Fi signalining kuchliligi belgisini ko'rishingiz mumkin. Wi-Fi routerida yaxshi internet aloqasi borligini tekshiring. Kompyuteringizda mytotalconnectcomfort.com saytini ochishingiz mumkinligini tekshiring Agar saytni ocholmasangiz, internet modemini bir necha soniyaga o'chiring, so'ngra qayta yoqing.

Savol: Men Total Connect Comfort veb-saytida ro'yxatdan o'tdim, lekin yangi hisobim bilan kira olmadim hisob.
Javob: Elektron pochtangizni tekshiring va faollashtirish elektron pochtasini olganingizga ishonch hosil qiling. Hisobingizni faollashtirish uchun ko'rsatmalarga amal qiling va keyin veb-saytga kiring.

Savol: Men Total Connect Comfort veb-saytida ro'yxatdan o'tdim va tasdiqlash elektron pochtasini olmaganman.
Javob: Elektron pochtani keraksiz yoki o'chirilgan papkangizda tekshiring.

Savol: Signal kuchini uzaytirishning biron bir usuli bormi?
Javob: Aksariyat standart routerlarni takrorlagich sifatida o'rnatish mumkin. Shuningdek, Wi-Fi takrorlagichini sotib olishingiz va o'rnatishingiz mumkin.

Ko'proq savollar uchun honeywellhome.com/support ga qarang

Nosozliklarni bartaraf etish

Signal yo'qolgan

Agar bosh ekranning yuqori o'ng burchagida Wi-Fi quvvati ko'rsatkichi o'rniga Wi-Fi yo'qligi indikatori ko'rsatilsa:

• Boshqa qurilmani tekshirib, uyingizda Wi-Fi ishlayotganiga ishonch hosil qiling; agar yo'q bo'lsa, Internet-provayderingizga qo'ng'iroq qiling.
• Routerni ko'chiring.
• Termostatni qayta ishga tushiring: uni devor panelidan chiqarib oling, 10 soniya kuting va uni devor paneliga qayta joylashtiring. Wi-Fi tarmog'iga ulanishning 1-bosqichiga qayting.


Xatolik kodlari

Muayyan muammolar uchun termostat ekrani muammoni aniqlaydigan kodni ko'rsatadi. Dastlab, xatolik kodlari ekranning vaqt sohasida yolg'iz ko'rsatiladi; bir necha daqiqadan so'ng bosh ekran ko'rsatiladi va kod vaqt bilan almashinadi.

Xatolik kodi		Harakat
E01	Wi-Fi o'rnatish vaqtida router quvvatni yo'qotdi.	Routerning quvvatga ega ekanligiga ishonch hosil qiling. Agar yashirin yoki qo'lda qo'shilgan tarmoqqa ulanishga harakat qilsangiz, routerning quvvatga ega ekanligini va ishlayotganligini tasdiqlang.
E02	Noto'g'ri Wi-Fi paroli. Ushbu kod 30 soniya davomida ko'rsatiladi, so'ngra termostat Wi-Fi Setup (Wi-Fi o'rnatish) rejimiga qayta kiradi.	Uyingizning Wi-Fi tarmog'i uchun parolni qayta kiriting. O'rnatish jarayonini takrorlang va uyingizning Wi-Fi tarmog'i uchun parolingizni tasdiqlang.

---

Xatolik kodi		Harakat
E42	Router termostatga IP-manzil bermayapti.	30 daqiqa kuting, ulanish bir necha daqiqa davom etishi mumkin. Agar hali ulanish bo'lmasa, termostatni devor panelidan 10 soniyaga chiqarib oling, so'ngra uni qayta ulang. Routerning IP-manzillarni avtomatik ravishda berish uchun to'g'ri o'rnatilganligini tekshiring.
E43	Internetga ulanish yo'q. Termostat Total Connect Comfort bilan aloqa qila olmaydi.	Internet kabeli ulanganligiga ishonch hosil qiling. Routerni qayta yuklang.
E99	Umumiy xato	Termostatni devor panelidan 10 soniyaga chiqarib oling, so'ngra uni qayta ulang.

Agar termostatingiz bilan bog'liq muammolar bo'lsa, quyidagi takliflarni sinab ko'ring. Aksariyat muammolarni tez va osonlik bilan tuzatish mumkin.

Displey bo'sh

• Zanjir uzgichini tekshiring va agar kerak bo'lsa, qayta o'rnating.
• Isitish va sovutish tizimidagi quvvat tugmasi yoqilganligiga ishonch hosil qiling.
• O'choq eshigi mahkam yopilganligiga ishonch hosil qiling.
• C simi ulanganligiga ishonch hosil qiling.

Tizim sozlamasini sovutishga o'zgartirib bo'lmaydi

• 1-funksiya: Tizim turi sizning isitish va sovutish uskunangizga mos kelishiga ishonch hosil qilish uchun tekshiring.

Isitish talab qilinganda fan ishlamaydi

• Sizning isitish uskunangizga mos kelishiga ishonch hosil qilish uchun 3-funksiya: Isitish fanini boshqarish ni tekshiring.

Ekranda Sovutish yoqilgan yoki Isitish yoqilgan miltillaydi

• Kompressorni himoya qilish funksiyasi ishga tushirilgan. Tizimni qayta ishga tushirish uchun 5 daqiqa kuting, kompressorga zarar yetkazmasdan.

Issiqlik nasosi isitish rejimida sovuq havo yoki sovutish rejimida iliq havo chiqaradi

• Sizning tizimingiz uchun to'g'ri sozlash uchun 2-funksiya: Issiqlik nasosining o'tkazish valfini tekshiring.

Isitish yoki sovutish tizimi javob bermaydi

• Tizimni isitishga sozlash uchun System (Tizim) tugmasini bosing. Harorat Ichki haroratdan yuqori ekanligiga ishonch hosil qiling.
• Tizimni sovutishga sozlash uchun System (Tizim) tugmasini bosing. Harorat Ichki haroratdan pastroq ekanligiga ishonch hosil qiling.
• Zanjir uzgichini tekshiring va agar kerak bo'lsa, qayta o'rnating.
• Isitish va sovutish tizimidagi quvvat tugmasi yoqilganligiga ishonch hosil qiling.
• O'choq eshigi mahkam yopilganligiga ishonch hosil qiling.
• Tizimning javob berishi uchun 5 daqiqa kuting.

Isitish tizimi sovutish rejimida ishlaydi

• Sizning isitish va sovutish uskunangizga mos kelishiga ishonch hosil qilish uchun 1-funksiya: Tizim turini tekshiring.

Isitish va sovutish uskunalari bir vaqtning o'zida ishlaydi

• Sizning isitish va sovutish uskunangizga mos kelishiga ishonch hosil qilish uchun 1-funksiya: Tizim turini tekshiring.
• Termostatni ushlab devor panelidan uzoqlashtiring. Yalang'och simlar bir-biriga tegmasligiga ishonch hosil qilish uchun tekshiring.
• Termostat simlarining to'g'ri ekanligini tekshiring.

Izohlar

C simi
"C" yoki umumiy sim isitish/sovutish tizimidan termostatga 24 VAC quvvat olib keladi. Ba'zi eski mexanik yoki batareyada ishlaydigan termostatlarda ushbu simli ulanish bo'lmasligi mumkin. Uyingiz tarmog'iga Wi-Fi ulanishini o'rnatish uchun zarurdir.

Issiqlik nasosi isitish/sovutish tizimi
Issiqlik nasoslari uyni isitish va sovutish uchun ishlatiladi. Agar eski termostatingizda yordamchi yoki favqulodda issiqlik sozlamasi bo'lsa, unda sizda issiqlik nasosi bor.

An'anaviy isitish/sovutish tizimi
Issiqlik nasosi bo'lmagan turdagi tizimlar; bularga tabiiy gaz, neft yoki elektr energiyasida ishlaydigan havo ishlov beruvchilar, pechlar yoki qozonlar kiradi. Ular konditsionerni o'z ichiga olishi yoki olmasligi mumkin.

O'tkazgich
Ikkita terminalni bir-biriga bog'laydigan kichik sim bo'lagi.

MAC ID, MAC CRC
Termostatingizni noyob tarzda aniqlaydigan alfanumerik kodlar.

QR Code^®
Tezkor javob kodi. Ikki o'lchovli, mashinada o'qiladigan rasm. Simsiz qurilmangiz kvadrat ichidagi qora va oq naqshni o'qishi va brauzerini to'g'ridan-to'g'ri veb-saytga bog'lashi mumkin. QR Code — DENSO WAVE INCORPORATED kompaniyasining roʻyxatdan oʻtgan savdo belgisi.

Normativ ma'lumotlar

FCCga muvofiqlik bayonoti (15.19-qism) (faqat AQSh)
Ushbu qurilma FCC qoidalarining 15-qismiga mos keladi. Ishlash quyidagi ikkita shartga bog'liq:

1. Ushbu qurilma zararli shovqinlarni keltirib chiqarmasligi kerak va
2. Ushbu qurilma qabul qilingan har qanday shovqinni qabul qilishi kerak, shu jumladan istalmagan ishlashga olib kelishi mumkin bo'lgan shovqinlar.

FCC ogohlantirish (15.21-qism) (faqat AQSh)
Muvofiqlik uchun mas'ul bo'lgan tomon tomonidan aniq tasdiqlanmagan o'zgartirishlar yoki modifikatsiyalar foydalanuvchining uskunani ishlatish huquqini bekor qilishi mumkin.

FCC shovqin bayonoti (15.105 (b)-qism) (faqat AQSh)
Ushbu uskunalar sinovdan o'tkazildi va FCC qoidalarining 15-qismiga muvofiq B sinfidagi raqamli qurilmaning cheklovlariga mos kelishi aniqlandi. Ushbu cheklovlar uy-joy qurilmasida zararli shovqinlardan oqilona himoya qilishni ta'minlash uchun mo'ljallangan. Ushbu uskunalar radiochastota energiyasini ishlab chiqaradi, ishlatadi va tarqatishi mumkin va agar ko'rsatmalarga muvofiq o'rnatilmasa va ishlatilmasa, radioaloqaga zararli shovqinlarni keltirib chiqarishi mumkin. Biroq, ma'lum bir o'rnatishda shovqin paydo bo'lmasligiga kafolat yo'q. Agar ushbu uskunalar radio yoki televidenie qabul qilishiga zararli shovqinlarni keltirib chiqarsa, buni uskunani o'chirish va yoqish orqali aniqlash mumkin bo'lsa, foydalanuvchi quyidagi choralardan biri bilan shovqinni tuzatishga harakat qilishi tavsiya etiladi:

• Qabul qiluvchi antennaning yo'nalishini o'zgartiring yoki joyini o'zgartiring.
• Uskunalar va qabul qilgich o'rtasidagi masofani oshiring.
• Uskunalarni qabul qilgich ulangan davrdan farqli zanjirdagi rozetkaga ulang.
• Yordam uchun dilerga yoki tajribali radio/TV texnikiga murojaat qiling.

Termostatlar
Umumiy aholi/nazoratsiz ta'sir qilish uchun FCC va Industry Canada RF ta'sir qilish chegaralariga muvofiq bo'lish uchun ushbu transmitterlar uchun ishlatiladigan antenna(lar) barcha shaxslardan kamida 20 sm masofani ta'minlash uchun o'rnatilishi kerak va birga joylashmasligi kerak yoki boshqa antenna yoki transmitter bilan birgalikda ishlashga mo'ljallanmagan.

RSS-GEN
Industry Canada qoidalariga muvofiq, ushbu radio uzatgich faqat Industry Canada tomonidan transmitter uchun tasdiqlangan turdagi va maksimal (yoki undan kamroq) daromadli antennadan foydalangan holda ishlashi mumkin. Boshqa foydalanuvchilarga radio shovqinlarini kamaytirish uchun antenna turi va uning daromadi shunday tanlanishi kerakki, ekvivalent izotropik nurlanish quvvati (e.i.r.p.) muvaffaqiyatli aloqa uchun zarur bo'lganidan oshmasligi kerak.

Ishlash quyidagi ikkita shartga bog'liq:

1. Ushbu qurilma shovqinlarni keltirib chiqarmasligi kerak va
2. Ushbu qurilma har qanday shovqinni, shu jumladan qurilmaning istalmagan ishlashiga olib kelishi mumkin bo'lgan shovqinni qabul qilishi kerak.

1 yillik cheklangan kafolat

Kafolat ma'lumotlari uchun Honeywellhome.com/support saytiga o'ting

Elektr ko'rsatkichlari

Terminal	Voltaj (50 Hz/60Hz)	Ishchi tok
W Isitish (Powerpile)	20 Vac - 30 Vac 750 mV DC	0.02 A - 1.0 A 100 mA DC
W2 (Aux/E) Isitish	20 Vac - 30 Vac	0.02 A - 1.0 A
Y Sovutish	20 Vac - 30 Vac	0.02 A - 1.0 A
Y2 Sovutish	20 Vac - 30 Vac	0.02 A - 1.0 A
G Fan	20 Vac - 30 Vac	0.02 A - 0.5 A
O/B O'zgartirish	20 Vac - 30 Vac	0.02 A - 0.5 A
L Chiqish	20 Vac - 30 Vac	0.02 A - 0.5 A

Resideo Technologies Inc.
1985 Douglas Drive North, Golden Valley, MN 55422

33-00130ES—07 M.S. Rev. 09-20 | Qo'shma Shtatlarda chop etilgan

© 2020 Resideo Technologies, Inc. Barcha huquqlar himoyalangan.

Honeywell Home savdo belgisi Honeywell International, Inc.dan litsenziya asosida foydalaniladi. Ushbu mahsulot Resideo Technologies, Inc. va uning filiallari tomonidan ishlab chiqarilgan. Apple, iPhone, iPad, iPod touch va iTunes - Apple Inc.ning savdo belgilari. Boshqa barcha savdo belgilari tegishli egalarining mulki hisoblanadi.

Manbalar

• Termostatni qayta ishlash korporatsiyasi (TRC)
• FCC qoidalarining 15-qismi: Uy-joy kodlari va standartlari | Resideo
• Mahsulotni qo'llab-quvvatlash va manbalar | Honeywell Home
• Kommunal mukofotlash dasturlari
• Honeywell | Total Connect Comfort

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Honeywell Wi-Fi 7 kunlik dasturlanadigan termostat qo'llanmasi ni yuklab olish

Mavjud tillar
