Honeywell CM900, CM927, CM921 simsiz xona termostatini o'rnatish bo'yicha qo'llanma

Tavsif

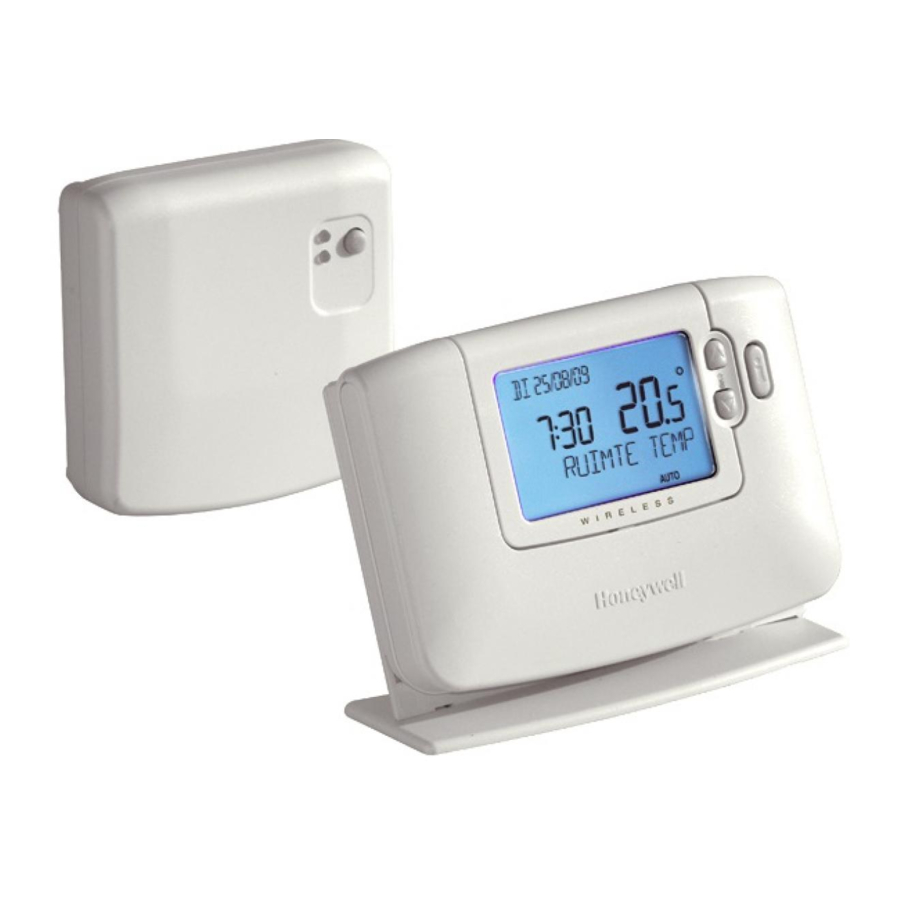

Honeywell CM900 Wireless (CM927 yoki CM921) - bu Honeywellning isbotlangan dasturlash falsafasiga asoslangan zamonaviy simsiz dasturlashtiriladigan xona termostatidir. Foydalanish qulayligini yanada oshirish uchun ushbu mahsulotga orqa yorug'likli va LoT texnologiyasiga ega bo'lgan juda katta LCD displey ham kiritilgan bo'lib, u mijozlarga kundalik foydalanishda yordam beradi.

CM927/921 xona termostati BDR91 Relay Box bilan 868MHz Radio Frequency (RF) diapazonida qozon, nasos yoki zona klapan kabi bitta isitish tizimi komponentini boshqarish uchun aloqa qiladi. Ikkala mahsulot ham turli chastotalar yoki aloqa protokollaridan foydalanadigan boshqa RF mahsulotlari bilan aloqa qilmaydi.

Eslatma: Honeywell tomonidan taqdim etilgan tizim paketlaridagi individual xona termostati (CM927/921) va Relay Box (BDR91) o'rtasidagi RF aloqasi zavodda oldindan sozlanadi va shuning uchun bir xil saytda o'rnatilishi KERAK. Bu o'rnatish jarayonini tez va oson qiladi, ammo agar alohida tizim paketlaridan olingan mahsulotlar ajratilgan yoki o'rnatish vaqtida oldindan konfiguratsiya qilingan boshqa tizim paketlari bilan aralashtirilgan bo'lsa, iltimos, kerakli qurilmalarni bog'lash va ularga bir-biri bilan aloqa qilish imkoniyatini berish uchun "Bog'lash / Qayta bog'lash tartibi" bo'limiga murojaat qiling.

O'rnatish haqida ma'lumot

Ushbu mahsulotlar RF texnologiyasi yordamida aloqa qilganda, o'rnatish vaqtida alohida e'tibor berish kerak. RF komponentlarining joylashuvi, shuningdek, bino tuzilishi RF tizimining ishlashiga ta'sir qilishi mumkin. Tizim ishonchliligini ta'minlash uchun quyida keltirilgan ma'lumotlarni ko'rib chiqing va qo'llang.

Odatda turar-joy binosida ikkita mahsulot 30 m masofada ishonchli aloqa qilishi kerak. Devorlar va shiftlar RF signalini kamaytirishi mumkinligini hisobga olish muhim. Relay Boxga etib boradigan RF signalining kuchi xona termostatidan ajratib turadigan devorlar va shiftlar soniga, shuningdek, bino konstruktsiyasiga bog'liq - quyidagi diagramma signal kuchining tipik kamayishiga misol ko'rsatadi. Po'lat bilan mustahkamlangan devorlar va shiftlar yoki metall folga bilan qoplangan gipsokarton devorlar RF signalini sezilarli darajada kamaytiradi.

Xona termostati uchun joy tanlangandan so'ng, buni "Xona termostatini joylashtirish" bo'limida tavsiflanganidek RF aloqa sinov rejimi yordamida tekshirish mumkin. Agar joy mos kelmasa, Relay Box javob bermaydi va muqobil joy tanlanishi kerak.

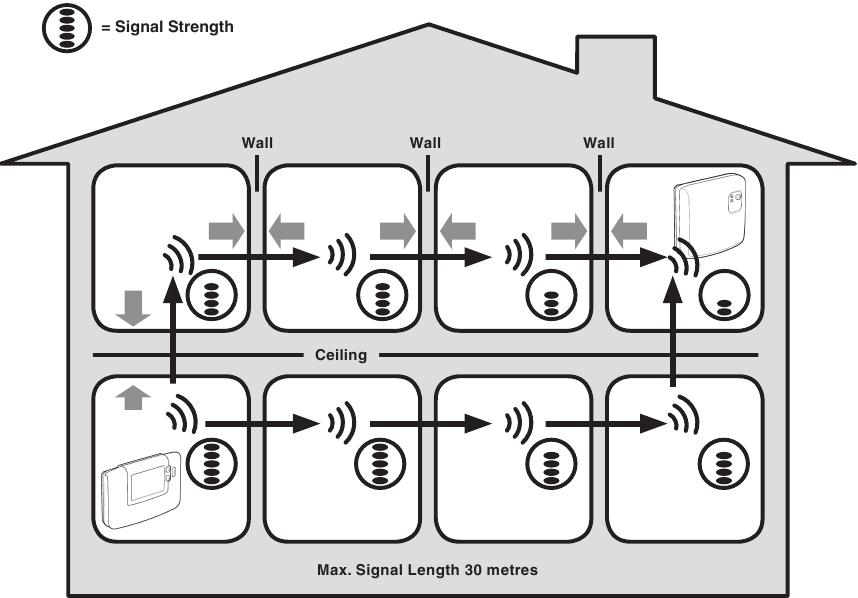

Bino matosining signal yo'qotilishlarining odatiy namunasi

Bog'lash / Qayta bog'lash tartibi

Quyida tavsiflangan bog'lash operatsiyasi quyidagi hollarda talab qilinadi:

• Tizim komponentlaridan biri (xona termostati yoki Relay Box) almashtirilsa.
• Relay Boxda noto'g'ri yoki bog'lash ma'lumotlari saqlanmagan bo'lsa (masalan, oldindan bog'langan tizim paketi komponentlari mos kelmagan bo'lsa).

ESLATMA: Bog'lash tartibi davomida xona termostati va Relay Box o'rtasida taxminan 1 m masofa saqlang.

Bog'lash/qayta bog'lash uchun:

1. Ilgari saqlangan ma'lumotlarni qayta tiklash uchun Relay Box tugmachasini 15 soniya bosib turing. 15 soniyadan so'ng qizil LED 0,1 sek yonadi/0,9 sek o'chadi rejimiga o'tadi.
   ESLATMA: 5 soniyadan so'ng qizil LED 0,5 sek yonadi/0,5 sek o'chadi rejimida miltillay boshlaydi, lekin tugmani bosib turishda davom eting).
2. Tugmani qo'yib yuboring.
3. Bog'lash rejimiga kirish uchun Relay Box tugmachasini 5 soniya bosib turing. Qizil LED bog'lash rejimi kiritilganligini tasdiqlash uchun 0,5 sek yonadi/0,5 sek o'chadi rejimida miltillay boshlaydi.
4. Xona termostatining sliderini OFF (O'chirilgan) holatiga o'tkazing va va tugmachalarini tugmachasi bilan birga bosing. Qurilma InSt va 'CONTROL BINDING' (BOSHQARUVNI BOG'LASH) ni ko'rsatadi.
5. Relay Boxga bog'lash signalini yuborish uchun yashil tugmachasini bosing. Qizil LED muvaffaqiyatli bog'lash operatsiyasini tasdiqlash uchun o'chiriladi. Agar qizil LED hali ham miltillasa, bog'lash muvaffaqiyatli bo'lgunga qadar tugmani yana bosing.
6. Endi tizimni sozlash uchun "CM900 simsiz tizimini o'rnatish" bo'limiga o'ting.

Ko'p zonali tizim

Ko'p zonali tizimlarni boshqarish uchun bir nechta xona termostatlari va Relay Box to'plamlari ham ishlatilishi mumkin va CM927/921 xona termostati HR80 radiator kontrollerlari (quyiga qarang) va HCE80 pol ostidan isitish kontrollerlari kabi turli xil Honeywell mahsulotlari bilan mos keladi. Agar siz undan shu tarzda foydalanmoqchi bo'lsangiz, qo'shimcha o'rnatish va foydalanish bo'yicha ko'rsatmalarni ushbu qo'llanmaning oxiridagi manzilga murojaat qilib olishingiz mumkin.

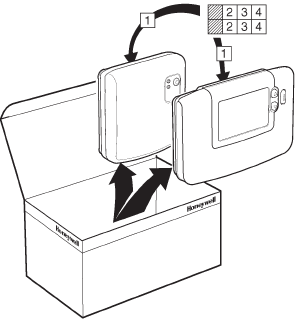

ESLATMA: Paket bilan birga taqdim etilgan ba'zi yorliqlar ko'p zonali ilovalarda foydalanish uchun mo'ljallangan.

HR80 radiator kontrollerini xona termostatiga bog'lash

1. Bog'lash tugmachasini (1) taxminan bir soniya bosib turing va qo'yib yuboring. Tugma qo'yib yuborilganda, belgisi miltillaydi va dasturiy ta'minot versiyasi raqami 30 soniya davomida ko'rsatiladi.1

2. Xona termostatining sliderini OFF (O'chirilgan) holatiga o'tkazing va va tugmachalarini tugmachasi bilan birga bosing. Qurilma InSt va 'CONTROL BINDING' (BOSHQARUVNI BOG'LASH) ni ko'rsatadi.
3. Radiator kontrolleriga bog'lash signalini yuborish uchun yashil tugmani bosing.
4. Signal qabul qilingandan so'ng radiator kontrolleri ni ko'rsatadi.

Agar bir xonada bir nechta radiator kontrollerini bir vaqtning o'zida boshqarish kerak bo'lsa:

1. Xona termostatiga bog'lanishi kerak bo'lgan barcha radiator kontrollerlaridagi bog'lash tugmachasini bosing. Radiator kontrolleri displeyida belgisi doimiy ravishda miltillaydi.
2. Xona termostatining sliderini OFF (O'chirilgan) holatiga o'tkazing va va tugmachalarini tugmachasi bilan birga bosing. Qurilma InSt va 'CONTROL BINDING' (BOSHQARUVNI BOG'LASH) ni ko'rsatadi.
3. Radiator kontrollerlariga bog'lash signalini yuborish uchun yashil tugmachasini bosing.
4. Signal qabul qilingandan so'ng radiator kontrollerlari ni ko'rsatadi. Radiator kontrolleridagi belgilangan harorat avtomatik ravishda 20°C ga o'rnatiladi.

ESLATMA: Radiator kontrolleriga xona termostatidan ma'lumot olish uchun 4 daqiqagacha vaqt ketishi mumkin.

O'rnatish

Relay qutisi va xona termostatini to'g'ri o'rnatish uchun quyidagi rasmlar va ma'lumotlarga ketma-ket rioya qiling. Gaz qozonlaridan boshqa ilovalar uchun maxsus funktsiyalarni yoqish va boshqa qanday tizim variantlari mavjudligini ko'rish uchun "O'rnatuvchi rejimi" bo'limiga qarang.

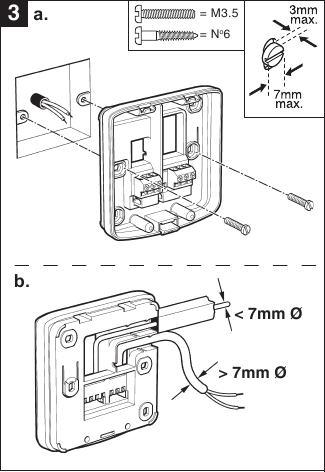

Relay qutisini o'rnatish

1. Relay qutisi RF qurilmasidir. Eng yaxshi ishlash uchun ochiq joyga o'rnating. Devor qutilari va qozon korpusi kabi har qanday metall buyumlardan kamida 30 sm masofa qoldiring.

   Metall devor qutilariga o'rnatmang.
   EMC muvofiqligi masalalari
   AC asosiy ta'minot/yuk kabellarini signal simlaridan alohida saqlang.
   Ko'rsatmalar uchun EN61000-5-1 va -2 amaliyot standartlari kodeksiga qarang.

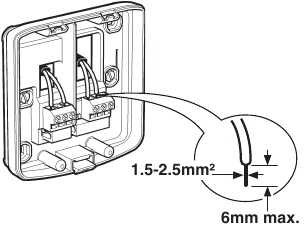

2.
   ESLATMA: Relay qutisi tarkibida foydalanuvchi tomonidan sozlanishi mumkin bo'lgan qismlar yo'q. Uni faqat malakali o'rnatuvchi ochishi va o'rnatishi kerak.

   Elektrostatik sezgir qurilma! Kontakt plataiga tegmang.

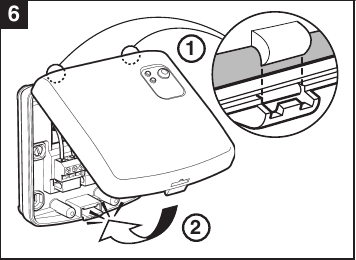

4.

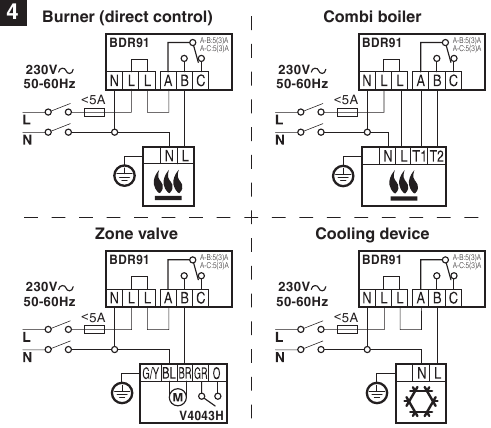

   ESLATMA: Barcha simlar IEE qoidalariga muvofiq bo'lishi kerak

   Atrof muhit harorati va joriy chegaralariga rioya qiling
   (Relay qutisining simlar yorlig'iga qarang)

Xona termostatini o'rnatish

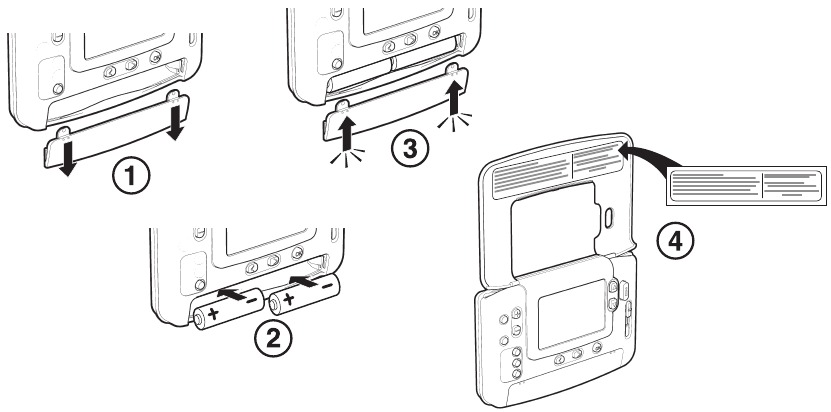

Quvvatni yoqish

1. Batareya qopqog'ini olib tashlang va xona termostati bilan birga kelgan batareyalarni (2 x AA LR6 ishqoriy batareyalari) joylashtiring.
2. Dastlabki quvvatni yoqishda mavjud foydalanuvchi interfeysi tillari ko'rsatiladi (faqat ayrim modellarda).
   Kerakli til ko'rsatilguncha variantlarni aylantirish uchun yoki tugmalaridan foydalaning. Tanlovni tasdiqlash uchun yashil tugmasini bosing.
3. Slider kalitini DATE (Sana) rejimiga o'rnating.
4. To'g'ri kun / oy / yilni o'rnatish uchun yoki tugmalaridan foydalaning va tasdiqlash uchun yashil tugmasini bosing.
5. To'g'ri vaqtni o'rnatish uchun yoki tugmalaridan foydalaning va tasdiqlash uchun yashil tugmasini bosing.

Batareyalarni (qo'shilgan) o'rnating va ko'rsatma yorlig'ini qopqoqga yopishtiring

RF aloqasini tekshirish (Sinov rejimi)

RF aloqasini tekshirish uchun xona termostatini o'rnatilgan Relay qutisidan taxminan 2-3 metr uzoqlikda ushlab turing. Xona termostatidagi sliderni OFF (O'chirilgan) holatiga o'tkazing, so'ngra va tugmalarini tugmasi bilan birga 3 soniya bosib turing. Qurilma 'TEST TRANSMIT' (SINAB UZATISH) ni ko'rsatadi va u Relay qutisiga sinov signallarini yuboradi, har 6 soniyada yashil LEDni miltillatadi (relay chiqishi o'chirilgan holda qoladi) maksimal 10 daqiqa. Yashil LED har 6 soniyada miltillasa, keyingi bosqichga o'ting.

ESLATMA: Agar yashil LED belgilangan intervallarda o'zgarmasa, qizil LED miltillasa yoki almashtirilgan Relay qutisi yoki xona termostatini o'rnatayotgan bo'lsangiz, "Ulanish / Qayta ulanish tartibi" bo'limida tavsiflangan tartiblarga amal qiling.

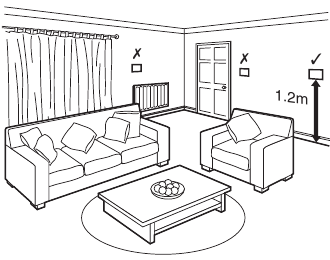

Xona termostatini joylashtirish

Yuqoridagi bo'limda tavsiflanganidek, hali ham Sinov rejimida bo'lgan holda, xona termostatini quyidagilarni hisobga olgan holda joylashtirish kerak va quyidagi rasmlarni ko'rib chiqish kerak:

1. Signal uzatilishi ishonchli bo'lgan mos joyni toping. Ishonchli uzatish Relay qutisi har 6 soniyada yashil LEDni miltillatganda ko'rsatiladi. ESLATMA: Relay qutisining relai o'chirilgan bo'ladi.

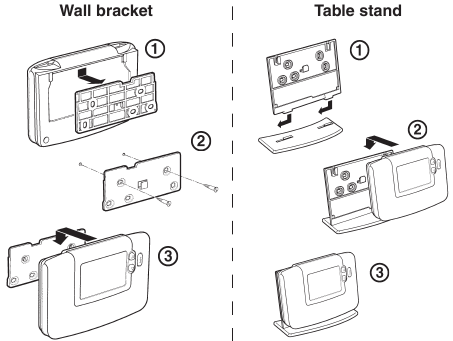

2. Xona termostatini devorga devor qavsi yordamida O'RNATING yoki quyida ko'rsatilgandek ixtiyoriy stol stendini biriktiring.

3. Sozlash sliderini kerakli ishlash rejimiga (AUTO (AVTO) yoki OFF (O'chirilgan)) o'tkazish orqali Sinov rejimidan chiqing.

• Xona termostatini eng yaxshi ishlash uchun ochiq joyga o'rnatish kerak, chunki u radiochastotalik qurilmasidir.
• Har qanday metall buyumlardan, shu jumladan devor qutilaridan kamida 30 sm masofa qoldiring va boshqa har qanday elektr jihozlaridan kamida 1 metr masofa qoldiring, masalan, radio, televizor, kompyuter va hokazo.
• Metall devor qutilariga o'rnatmang.
• Relay qutisini to'liq o'rnatish tavsiya etiladi.

Tizimni tekshirish

Endi to'liq tizim to'g'ri o'rnatilganligini tekshirish uchun oddiy testni bajarish mumkin:

1. Slider kalitini OFF (O'chirilgan) rejimiga o'rnating.
2. Qozon ta'minoti yoqilganligini tekshiring va Relay qutisidagi yashil LED o'chirilganligini tekshiring.
3. Slider kalitini MAN (Qo'lda) rejimiga o'rnating.
4. tugmasini bosish orqali belgilangan nuqtani maksimal (35°C) gacha sozlang. Bir necha soniyadan so'ng qozon yonishi kerak (Relay qutisida yashil LED ON (Yoniq)) va xona termostatining LCD displeyida belgisi paydo bo'ladi.
5. Slider kalitini OFF (O'chirilgan) rejimiga o'rnating. Qozon bir necha soniyadan so'ng o'chadi (Relay qutisida yashil LED OFF (O'chiq)) va belgisi yo'qoladi.
6. Sliderni MAN (Qo'lda) va OFF (O'chirilgan) rejimlar orasida bir necha marta harakatlantirib, tizimning ishlashini tekshiring, yuqorida aytib o'tilgan o'tish kechikishini hisobga oling.

Endi siz o'rnatishni muvaffaqiyatli yakunlagan bo'lishingiz kerak - standart zavod sozlamalarida ishlashni boshlash uchun sliderni AUTO (AVTO) rejimiga o'tkazing yoki o'rnatilgan isitish dasturini mos ravishda o'zgartirish uchun PROG (DASTUR) ni tanlang.

Tizimning asosiy ishlashi

Avtomatik ishlash

Relay qutisi xona termostatidan issiqlik talabi (0100%) signalini oladi. Xona termostati LCD displeyda ko'proq issiqlik talab qilinganda belgisini ko'rsatadi. Talabga qarab, Relay qutisi isitish moslamasini tizimning joriy talablariga mos ravishda yoqadi.

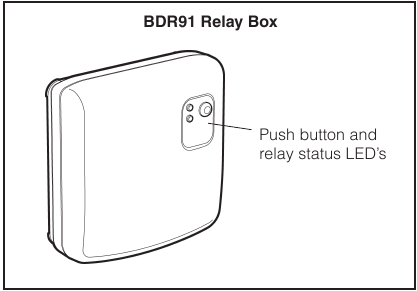

Yashil LED relay chiqishining holatini ko'rsatadi:

• Yashil LED yoniq = relay yoniq
• Yashil LED o'chiq = relay o'chiq

Vaqtinchalik qo'lda bekor qilish

Relay qutisi tugmasini bosish joriy relay holatini bekor qiladi. Xona termostatidan keyingi signal olingandan so'ng, Relay qutisi avtomatik boshqaruv qo'lda ishlashdan yuqori ustuvorlikka ega bo'lgani uchun avtomatik ishlashga qaytadi.

Aloqa yo'qolishi

Agar RF aloqasi 1 soat davomida yo'qolsa, qizil LED so'nggi soat ichida RF xabarlari olinmaganligini ko'rsatish uchun yonadi.

Relay qutisi, shuningdek, O'rnatuvchi rejimida tanlangan xavfsizlik rejimiga kiradi (4.2 BDR91 Relay qutisi xavfsizlik rejimini sozlash bo'limiga qarang). Relay qutisi chiqishini qo'lda boshqarishga ruxsat berish uchun xavfsizlik rejimida qo'lda bekor qilish mavjud. RF aloqasi tiklanganda, Relay qutisi avtomatik ravishda normal ishlashga qaytadi.

Endi siz uy egasiga qanday ishlashini ko'rsatish uchun xona termostati bilan birga kelgan FOYDALANUVCHI QO'LLANMASI dan foydalanishingiz mumkin.

O'rnatuvchi rejimi

O'rnatuvchi rejimi tizim sozlamalarini muayyan dasturlar uchun o'zgartirish, xona termostatining maxsus funksiyalaridan boshqacha usulda foydalanish yoki zavodda oldindan o'rnatilgan parametrlarni o'zgartirish uchun ishlatiladi. Parametrlar ikki guruhga bo'linadi:

• 1-toifa parametrlari – Xona termostatini sozlash
• 2-toifa parametrlari – Tizimni sozlash.

Bularning barchasi "O'rnatuvchi parametrlari jadvali" bo'limida keltirilgan.

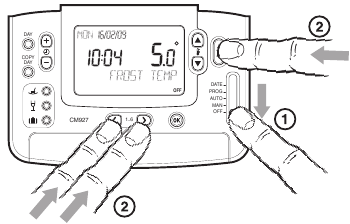

O'rnatuvchi rejimiga kirish

1. Slayder kalitini OFF (o'chirilgan) rejimiga o'tkazing.
   tugmasini va ikkita & tugmalarini birga bosib turing.

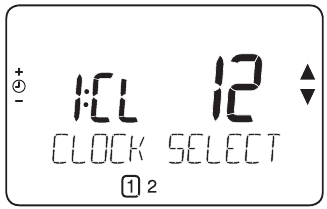

2. Qurilma o'rnatuvchi parametrlar guruhining birinchi parametrini 1-toifa (1-parametrdan 19-parametrgacha) ko'rsatadi, ko'rsatilganidek

3. Zavod sozlamalarini o'zgartirish uchun yoki tugmasini bosing.
   Displey o'zgarish qilinganligini ko'rsatib miltillaydi.

4. O'zgarishni tasdiqlash uchun yashil tugmasini bosing.
   Displey miltillashni to'xtatadi.

5. Keyingi parametrga o'tish uchun tugmasini bosing.

6. O'rnatuvchi parametrlar guruhining 2-toifasiga ( ) (1-parametrdan 14-parametrgacha) o'tish uchun tugmasini bosing.
7. O'rnatuvchi rejimini tark etish uchun slayder kalitini AUTO (avtomatik) yoki MAN (qo'lda) holatiga o'tkazing.

BDR91 Relay Box ishdan chiqishdan himoya rejimini sozlash

Ishdan chiqishdan himoya rejimi RF aloqasi yo'qolganda (masalan, xona termostati batareyalari zaryadsizlanganligi sababli aloqani to'xtatganda) Relay Box chiqish relesining holatini belgilaydi. Zavod sozlamalari aloqa yo'qolganda releni doimiy ravishda o'chirilgan holatda saqlaydi. Agar ushbu zavod sozlamasini o'zgartirish kerak bo'lsa, quyidagi ko'rsatmalarga amal qiling:

1. Yuqorida tavsiflanganidek, O'rnatuvchi rejimiga kiring.
2. 2-toifadagi parametrlarga kirish uchun tugmasini bosing.
3. tugmasini bosib, 7:LC parametrini tanlang.
4. yoki tugmalarini bosib, ishdan chiqishdan himoya rejimini tanlang:

• 0 - RF aloqasi yo'qolganda, rele OFF (o'chirilgan) holatida ushlab turiladi.
• 1 - RF aloqasi yo'qolganda, rele chiqishi 20% yoqilgan 80% o'chirilgan holatda aylanadi.

5. O'zgarishni qabul qilish uchun yashil tugmasini bosing.
6. Tanlangan ishdan chiqishdan himoya rejimini ko'rsatish uchun Relay Boxga tegishli yorliqni biriktiring.

RF aloqasi yo'qolganda sovuqdan himoyani yoqish uchun 1-ishdan chiqishdan himoya rejimini tanlang. Sovuqdan himoya qilish termostatidan alohida bo'lgan tizimlar yoki sovuqdan himoya qilish talab qilinmaydigan joylar uchun 0-ishdan chiqishdan himoya rejimini tanlang.

Xona termostatidan maxsus ilovalar uchun foydalanish

CM927/921 RF xona termostati ko'plab turli ilovalarni boshqarish uchun ishlatilishi mumkin bo'lgan ko'p qirrali kontrollerdir. Devorga osilgan gaz bilan ishlaydigan kombinatsiyalangan qozonni boshqarish yoki zonali klapanlarni boshqarish kabi eng tipik ilovalar uchun zavod sozlamalaridan hech qanday sozlash talab etilmaydi. Boshqa ilovalar uchun, masalan, moyli gorelkani boshqarish, o'rnatuvchi rejimida xona termostatining tanlangan parametrlarini o'zgartirish orqali tizimning eng yaxshi ishlashiga erishish mumkin. Quyidagi jadvalda muayyan ilovalar uchun ishlatiladigan eng keng tarqalgan sozlamalar keltirilgan.

Maxsus ilova:		Sozlash:		Nimani o'zgartirish kerak:
		Soatiga sikl	Minimal YOQILGAN vaqti	Eslatma: Quyida keltirilgan barcha parametrlar 2-toifa - Tizim parametrlariga tegishli (qarang O'rnatuvchi parametrlari jadvali)
ISITISH	Gaz qozoni (<30kW)	6	1	Hech qanday o'zgarish talab etilmaydi
	Moyli qozon	3	4	1:Ot parametrini 4 ga o'rnating 2:Cr parametrini 3 ga o'rnating
	Issiqlik aktuatori	12	1	2:Cr parametrini 12 ga o'rnating
	Zonali klapan	6	1	Hech qanday o'zgarish talab etilmaydi
HAVOSOVUTISH				Sovutish va isitish rejimlari o'rtasida o'tishni yoqish uchun 2-toifadagi 4:HC parametrini sozlang (0 = o'chirilgan, 1 = yoqilgan). Endi siz ushbu rejimlarni mahsulotning istalgan ish rejimida (AUTO, MAN yoki OFF) 5 soniya davomida va tugmalarini birga bosib o'tishingiz mumkin. Oxirgi foydalanuvchiga va tugmalaridan foydalanib ushbu rejimlarni qanday o'zgartirishni tushuntiring va sovutish dasturi kerak bo'lganda o'zgartirilishini ta'minlang.
	Issiqlik nasosi / Konditsioner	3	4	1:Ot parametrini 4 ga o'rnating 2:Cr parametrini 3 ga o'rnating
	Fan Coil	6	1	Hech qanday o'zgarish talab etilmaydi

Xona termostatining maxsus funksiyalaridan foydalanish

Maxsus funksiya:	Tavsif:	Yoqish/O'chirish
Optimizatsiya (O'zgaruvchan boshlanish vaqti)	Termostat ertalab/tushdan keyin boshlanish vaqtini shunday sozlashi kerakki, dastur davrining boshiga kelib kerakli haroratga erishiladi. Tizim boshlanish vaqtini maksimal 2 soat bilan cheklaydi.	Yoqish uchun: 1-toifadagi 8: OP parametrini 1 ga o'rnating.
Isitish yoki Sovutish ishlashi	Ushbu mahsulot isitish yoki sovutish ilovalari uchun ishlatilishi mumkin. Agar siz sovutish rejimini tanlasangiz, boshqaruv algoritmi va zavodning standart dasturi o'zgartiriladi. Siz isitish va sovutish profilini mustaqil ravishda o'zgartirishingiz mumkin.	Yoqish uchun: 2-toifadagi 4: HC parametrini 1 ga o'rnating.
Yoz/Qish avtomatik vaqt o'zgarishi	Ushbu funksiya vaqtni mart oyining oxirgi yakshanbasida va oktyabr oyining oxirgi yakshanbasida avtomatik ravishda o'zgartiradi. Ushbu funksiya zavodda yoqilgan.	Yoqish uchun: 1-toifadagi 3: tC parametrini 1 ga o'rnating.
Harorat ofseti	Agar termostat ishonchli signal uzatish sabablari tufayli ayniqsa issiq/sovuq joyda joylashgan bo'lsa, o'lchangan/ko'rsatilgan haroratni +/- 3°C ga sozlash mumkin. Agar uy egasi ko'rsatkich boshqa qurilma harorat displeyiga mos kelishini istasa, bu foydali.	1-toifadagi 12:tO parametrini kerakli ofset qiymatiga o'rnating.
Yuqori/Pastki Harorat chegarasi	Oddiy yuqori harorat chegarasi 35°C uy egasining energiyasini tejash uchun 21°C gacha kamaytirilishi mumkin. Oddiy pastki chegarasi 5°C aholini sovuqdan himoya qilish uchun 21°C gacha oshirilishi mumkin.	1-toifadagi 6:uL parametrini kerakli yuqori chegaraga o'rnating. 1-toifadagi 7:LL parametrini kerakli pastki chegaraga o'rnating.

O'rnatuvchi Parametrlari Jadvali

1-kategoriya - Xona Termostat Sozlamalari

Parametr	Parametr raqami	Zavod standart sozlamasi		Ixtiyoriy sozlama
1-kategoriya parametrlari – Xona termostatining sozlamalari
		Displey	Tavsif	Displey	Tavsif
AM-PM / 24 soatli displey	1:CL	24	24 soatlik soat displey formati	12	12 soatlik – AM/PM soat displey formati
Vaqt/Harorat dasturini qayta o'rnatish	2:rP	1	Vaqt / Harorat profili zavod standartiga o'rnatildi Vaqt/harorat profillaridan biri o'zgartirilganda 0 ga o'zgaradi	0	Vaqt / Harorat dasturlashtirilganidek Zavod profilini tiklash uchun 1 ga o'rnating
Avtomatik yoz/ Qish vaqtini o'zgartirish	3:tC	1	Avtomatik yoz/qish vaqtini o'zgartirish yoqilgan	0	Avtomatik yoz/qish vaqtini o'zgartirish o'chirilgan
LCD yoritgichi	5:bL	1	Yoritishni yoqish	0	Yoritish o'chirilgan
Yuqori harorat chegarasi	6:uL	35	35°C Yuqori harorat chegarasi	21 dan 34 gacha	21°C dan 34°C gacha 1°C qadam bilan sozlash
Pastki harorat chegarasi	7:LL	5	5°C Pastki harorat chegarasi	5 dan 21 gacha	6°C dan 21°C gacha 1°C qadam bilan sozlash
Optimallashtirish	8:OP	0	Optimallashtirish o'chirilgan	1	Optimallashtirish yoqilgan
Harorat ofseti	12:tO	0	Harorat ofseti yo'q	-3 dan +3 gacha	-3°C dan +3°C gacha 0,1°C qadam bilan sozlash
Proportsional diapazon kengligi	13:Pb	1.5	1,5 daraja proportsional diapazon	1.6 dan 3.0 gacha	1.6°C dan 3.0°C gacha 0,1°C qadam bilan sozlash
Parametrlarni zavod standartlariga qaytarish	19:FS	1	Barcha sozlamalar zavod standartlarida Parametrlardan biri o'zgartirilganda 0 ga o'zgaradi	0	Sozlamalar yuqorida o'zgartirilganidek Zavod profilini tiklash uchun 1 ga o'rnating

Eslatmalar

1. Yangi o'rnatuvchi sozlamalarini saqlashni xohlayotganingizni tasdiqlash uchun har doim yashil tugmasini bosishni unutmang. O'rnatuvchi rejimdan chiqish uchun slayder tugmasini AUTO yoki MAN holatiga o'tkazing.

2-kategoriya - Tizim Sozlamalari

Parametr	Parametr raqami	Zavod standart sozlamasi		Ixtiyoriy sozlama
2-kategoriya parametrlari – Tizim sozlamalari (ushbu kategoriyaga kirish uchun tugmasini bosing)
		Displey	Tavsif	Displey	Tavsif
Qozonning minimal ON vaqti	1:Ot	1	1 daqiqa minimal ON vaqti	2 dan 5 gacha	2, 3, 4 yoki 5 daqiqa minimal ON vaqtini tanlash
Sikl tezligi	2:Cr	6	Soatiga 6 sikl (cph)	3, 9 yoki 12	3, 9 yoki 12 cph tanlash
Isitish/Sovutish o'zgarishi	4:HC	0	O'chirilgan	1	Yoqilgan
Nasos mashqi	5:PE	0	Nasos mashqi o'chirilgan	1	Nasos mashqi yoqilgan
Tizimni sinxronlash	6:Sn	0	Xona blokining standart ishlashi	1	Xona bloki sinxronlashtiruvchi sifatida sozlandi
Aloqa yo'qolishi bo'yicha ko'rsatma	7:LC	0	Rele o'chirilgan	1	Rele 20% yoqilgan / 80% o'chirilgan
Quyidagi parametrlar boshqa Honeywell simsiz mahsulotlarini, masalan, simsiz pol ostidan isitish boshqaruvlari va simsiz radiator boshqaruvlarini boshqarish uchun mo'ljallangan. Qo'shimcha ma'lumot olish uchun Honeywell savdo bo'limiga murojaat qiling.
Xona harorati sensori	8:Su	0	BDR91 boshqaruvi	1, 2, 3 yoki 4	O'z/masofaviy sensorli HR80/HM80 boshqaruvi (harorat ko'rsatilmaydi) CM sensorli HR80/HM80/HCE80 boshqaruvi O'z/masofaviy sensorli BDR91 boshqaruvi va HR80/HM80/HCE80 boshqaruvi O'z/masofaviy sensorli Hr80/HM80/HCE80 boshqaruvi (harorat ko'rsatiladi)
HR80 Oyna ochish funksiyasi	9:HO	0	O'chirilgan	1	Yoqilgan
HR80 Lokal bekor qilish	10:HL	1	Yoqilgan	0	O'chirilgan
Maksimal oqim sozlash nuqtasi	11:uF	55	55°C Maksimal oqim harorati	0 dan 99 gacha	0°C dan 99°C gacha 1°C qadam bilan sozlash
Minimal oqim sozlash nuqtasi	12:LF	15	15°C Minimal oqim harorati	0 dan 50 gacha	0°C dan 50°C gacha 1°C qadam bilan sozlash
Aralashtirish qiymatining ishlash vaqti	13:Ar	150	150 soniya	0 dan 240 gacha	0 dan 240 soniyagacha. 1 sekund qadam bilan sozlash
Nasosning haddan tashqari ishlash vaqti	14:Pr	15	15 daqiqa	0 dan 99 gacha	0 dan 99 daqiqagacha. 1 daqiqa qadam bilan sozlash

Eslatmalar

1. Yangi o'rnatuvchi sozlamalarini saqlashni xohlayotganingizni tasdiqlash uchun har doim yashil tugmasini bosishni unutmang. O'rnatuvchi rejimdan chiqish uchun slayder tugmasini AUTO yoki MAN holatiga o'tkazing.
2. Ushbu parametrlar tizimni sinxronlashtiruvchi sifatida sozlanadigan xona termostatida zonalashtirish tizimi uchun markaziy tarzda o'rnatiladi.
3. Minimal yoqish vaqti sozlamasi faqat qozon boshqaruvchisiga tegishli. Barcha Relay Box zonalarini boshqaruvchilari minimal 30 soniya yoqish vaqti bilan ishlaydi.

Muammolarni bartaraf etish

Simptom (Nosozlik xabari)	Mumkin bo'lgan sabab	Yechim
Xona termostati belgisini ko'rsatadi, lekin Relay Box o'rni ishga tushmaydi.	Bu normal holat. Relay Box xona termostatidan keladigan talab signaliga (0-100%) mutanosib ravishda o'rni yoqadi va o'chiradi. belgisi faqat talab qiymati 0% dan yuqori ekanligini bildiradi.	tugmasidan foydalanib, harorat sozlamasini bir necha gradusga o'zgartiring. Relay Box bir necha soniya kechikishdan keyin o'rni yoqishi kerak.
Relay Box xona termostatidagi sozlama o'zgarishlariga javob bermaydi.	Xona termostati va Relay Box bog'lanmagan.	Bosish tugmasini 15 soniya bosib ushlab turish orqali Relay Box-ni qayta o'rnating. Keyin "Qo'shimcha o'rnatish ma'lumotlari" bo'limida tavsiflangan bog'lash / qayta bog'lash tartibiga amal qiling.
Bog'lash tartibidan so'ng qizil LED yonadi va yashil LED Relay Box-da har 3 soniyada bir marta miltillaydi.	Noto'g'ri yoki to'liq bo'lmagan bog'lash tartibi. Bog'lash vaqtida xona termostatining noto'g'ri joylashuvi.	Bog'lash tartibini takrorlang. Relay Box va xona termostati o'rtasida taxminan 1 m masofani saqlagan holda bog'lash tartibini takrorlang.
Relay Box-dagi qizil LED yonib turadi (Aloqa yo'qolishi)	Relay Box xona termostatidan RF xabarlarini olmaydi: RF signali xona termostatining noto'g'ri joylashuvi tufayli bloklangan. Xona termostati batareyalari tugagan.	"CM900 simsiz tizimini o'rnatish" bo'limidagi ko'rsatmalarga rioya qilgan holda xona termostatini qayta joylashtiring. Xona termostatidagi batareyalarni almashtiring.

Diagnostika rejimi

CM927/921 xona termostatida foydalanuvchi uchun qulay bo'lgan rejim mavjud bo'lib, u masofadan xizmat ko'rsatuvchi xodim uchun foydali ma'lumotlarni taqdim etadi va qozonning ishlayotganligini tekshirish imkonini beradi. Unga kirish uchun slider tugmachasini OFF (O'chirilgan) holatiga o'tkazing, so'ngra tugmasini 5 soniya bosib turing. Xona termostati foydalanuvchi sozlamalari rejimiga kiradi. Keyin va tugmalarini birgalikda bosib turing. Xona termostati o'rni 5 daqiqa davomida yoqadi va yoki tugmalarini bosish orqali displeyda quyidagi ma'lumotlarni ko'rish mumkin: model ID, sana kodi (HH/YY) & checksum.

Shu bilan, Honeywell ushbu CM927/CM921 xona termostati va BDR91 Relay Box 1999/5/EC, 2006/95/EC va 2004/108/EC direktivalarining asosiy talablari va boshqa tegishli qoidalariga muvofiqligini e'lon qiladi.

Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Switzerland Environmental and Combustion Controls Division uchun va uning nomidan Honeywell International Inc. tomonidan ishlab chiqarilgan.

Honeywell Control Systems Ltd.
Arlington Business Park,
Bracknell, Berkshire
RG12 1EB
Texnik yordam xizmati: 08457 678999
www.honeywelluk.com

© 2009 Honeywell International Inc.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Honeywell CM900, CM927, CM921 simsiz xona termostatini o'rnatish bo'yicha qo'llanma ni yuklab olish

Mavjud tillar
