Guia de Instalação do Termostato de Ambiente Sem Fio Honeywell CM900, CM927, CM921

Descrição

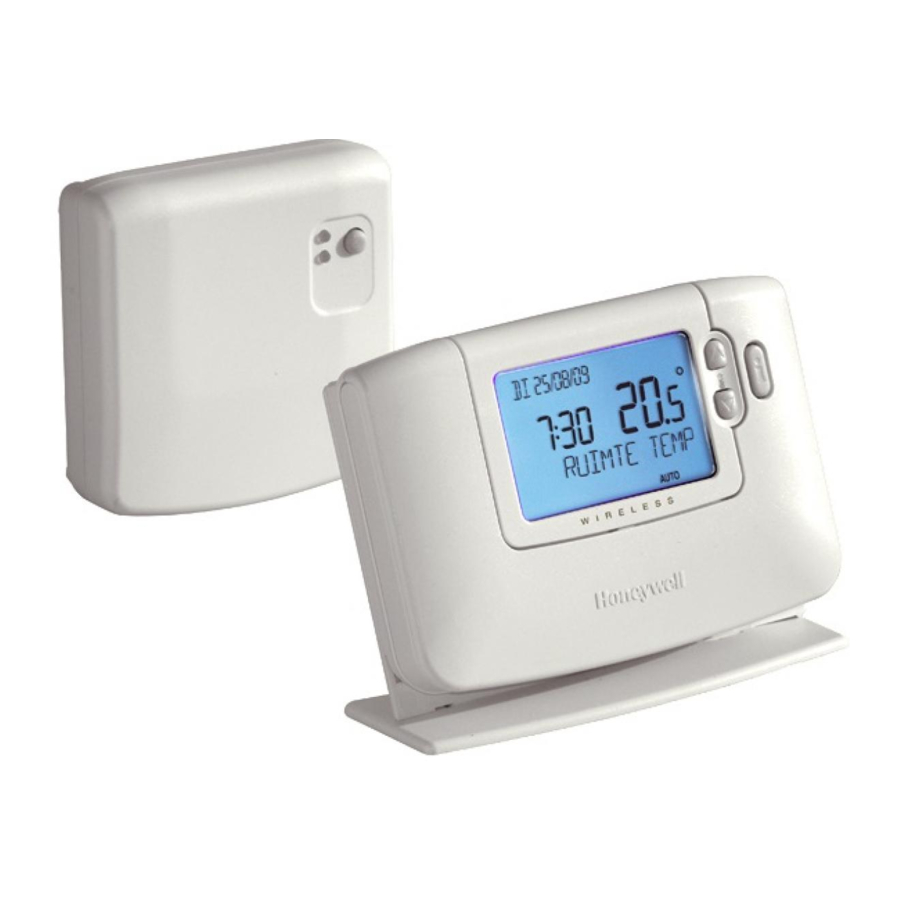

O Honeywell CM900 Sem Fio (CM927 ou CM921) é um termostato de ambiente programável sem fio moderno, baseado na comprovada filosofia de programação da Honeywell. Para aprimorar ainda mais a facilidade de uso, este produto inclui um visor LCD extra grande com luz de fundo e Tecnologia LoT para auxiliar os clientes durante o uso diário.

O termostato de ambiente CM927/921 se comunica com a caixa de relés BDR91 em uma banda de radiofrequência (RF) de 868 MHz para controlar um único componente do sistema de aquecimento, como uma caldeira, bomba ou válvula de zona. Nenhum dos produtos se comunicará com outros produtos de RF que usam frequências ou protocolos de comunicação diferentes.

Observação: O link de RF entre o termostato de ambiente individual (CM927/921) e a caixa de relés (BDR91) nos pacotes de sistema fornecidos pela Honeywell é pré-configurado na fábrica e, portanto, DEVE ser instalado no mesmo local. Isso torna o processo de instalação rápido e fácil, mas se os produtos de pacotes de sistema individuais forem separados ou misturados com outros pacotes de sistema pré-configurados durante as instalações, consulte a seção "Procedimento de Vinculação/Revincular" para vincular as unidades desejadas e permitir que elas se comuniquem entre si.

Informações sobre a instalação

Como esses produtos se comunicam usando a tecnologia de RF, deve-se ter um cuidado especial durante a instalação. A localização dos componentes de RF, bem como a estrutura do edifício, podem influenciar o desempenho do sistema de RF. Para garantir a confiabilidade do sistema, revise e aplique as informações fornecidas abaixo.

Dentro de um edifício residencial típico, os dois produtos devem se comunicar de forma confiável dentro de um alcance de 30 m. É importante levar em consideração que paredes e tetos reduzirão o sinal de RF. A força do sinal de RF que atinge a caixa de relés depende do número de paredes e tetos que a separam do termostato de ambiente, bem como da construção do edifício - o diagrama abaixo ilustra um exemplo de redução típica da força do sinal. Paredes e tetos reforçados com aço ou paredes de gesso cartonado revestidas com folha de metal reduzem o sinal de RF significativamente mais.

Depois que uma posição é selecionada para o termostato de ambiente, isso pode ser verificado usando o modo de teste de comunicação de RF, conforme descrito na seção "Localizando o termostato de ambiente". Se a posição for inadequada, a caixa de relés não responderá e uma posição alternativa deverá ser selecionada.

Exemplo típico de perdas de sinal do tecido do edifício

Procedimento de Vinculação/Revincular

A operação de vinculação descrita abaixo é necessária se:

• Qualquer um dos componentes do sistema (termostato de ambiente ou caixa de relés) for substituído.
• A caixa de relés tiver dados de vinculação incorretos ou não tiver nenhum dado armazenado (por exemplo, quando os componentes do pacote de sistema pré-vinculados tiverem sido incompatíveis).

OBSERVAÇÃO: Durante o procedimento de vinculação, mantenha aproximadamente 1 m de distância entre o termostato de ambiente e a caixa de relés.

Para vincular/revincular:

1. Pressione e segure o botão de pressão da caixa de relés por 15 segundos para redefinir todos os dados armazenados anteriormente. Após 15 segundos, o LED vermelho mudará para piscando 0,1 segundo ligado/0,9 segundo desligado.
   OBSERVAÇÃO: Após 5 segundos, o LED vermelho começará a piscar 0,5 segundo ligado/0,5 segundo desligado, mas continue segurando o botão).
2. Solte o botão de pressão.
3. Pressione e segure o botão de pressão da caixa de relés por 5 segundos para entrar no modo de vinculação. O LED vermelho começará a piscar a 0,5 segundo ligado/0,5 segundo desligado para confirmar que o modo de vinculação foi inserido.
4. Mova o controle deslizante do termostato de ambiente para a posição OFF (DESLIGADO) e pressione os botões e juntos com o botão . A unidade exibirá InSt e 'CONTROL BINDING' (VINCULAÇÃO DE CONTROLE).
5. Pressione o botão verde para enviar o sinal de vinculação para a caixa de relés. O LED vermelho é desligado para confirmar a operação de vinculação bem-sucedida. Se o LED vermelho ainda piscar, pressione o botão novamente até que a vinculação seja bem-sucedida.
6. Agora vá para a seção "Instalando o Sistema Sem Fio CM900" para configurar o sistema.

Sistema Multizona

Vários conjuntos de termostatos de ambiente e caixas de relés também podem ser usados para controlar sistemas multizona e o termostato de ambiente CM927/921 é compatível com uma variedade de outros produtos da Honeywell, incluindo controladores de radiador HR80 (veja abaixo) e controladores de aquecimento de piso HCE80. Se você pretende usá-lo desta forma, instruções adicionais de instalação e usuário podem ser obtidas entrando em contato com o endereço no final deste guia.

OBSERVAÇÃO: Algumas das etiquetas fornecidas com o pacote são para uso em aplicações multizona.

Vinculando um Controlador de Radiador HR80 ao Termostato de Ambiente

1. Pressione o botão de vinculação (1) por aproximadamente um segundo e solte. Quando o botão é liberado, o símbolo pisca e o número da versão do software é exibido por 30 segundos.1

2. Mova o controle deslizante do termostato de ambiente para a posição OFF (DESLIGADO) e pressione os botões e juntos com o botão . A unidade exibirá InSt e 'CONTROL BINDING' (VINCULAÇÃO DE CONTROLE).
3. Pressione o botão verde para enviar o sinal de vinculação para o controlador do radiador.
4. O controlador do radiador exibirá assim que o sinal for recebido.

Se vários controladores de radiador devem ser controlados simultaneamente em uma sala:

1. Pressione o botão de vinculação em todos os controladores de radiador a serem vinculados ao termostato de ambiente. O símbolo pisca continuamente no visor do controlador do radiador.
2. Mova o controle deslizante do termostato de ambiente para a posição OFF (DESLIGADO) e pressione os botões e juntos com o botão . A unidade exibirá InSt e 'CONTROL BINDING' (VINCULAÇÃO DE CONTROLE).
3. Pressione o botão verde para enviar o sinal de vinculação para os controladores de radiador.
4. Os controladores de radiador exibirão assim que o sinal for recebido. A temperatura definida no controlador do radiador é automaticamente definida para 20 °C.

OBSERVAÇÃO: O controlador do radiador pode levar até 4 minutos para receber dados do termostato de ambiente.

Instalação

Siga as ilustrações e informações abaixo em sequência para instalar corretamente a caixa de relés e o termostato ambiente. Para aplicações que não sejam caldeiras a gás, para ativar recursos especiais e ver quais outras opções de sistema estão disponíveis, consulte a seção "Modo do instalador".

Instalando a caixa de relés

1. A caixa de relés é um dispositivo RF. Para o melhor desempenho, instale em um espaço aberto. Deixe pelo menos 30 cm de distância de quaisquer objetos de metal, incluindo caixas de parede e alojamento da caldeira.

   Não monte em caixas de parede de metal.
   Considerações sobre conformidade com EMC
   Mantenha os cabos de alimentação/carga CA separados da fiação de sinal.
   Consulte os padrões do Código de Prática EN61000-5-1 e -2 para obter orientação.
2.
   OBSERVAÇÃO: A caixa de relés contém nenhuma peça que possa ser reparada pelo usuário. Ela deve ser aberta e instalada somente por um instalador qualificado.

   Dispositivo sensível a eletricidade estática! Não toque na placa de circuito.
4.
   OBSERVAÇÃO: Toda a fiação deve estar de acordo com os regulamentos da IEE

   Observe a temperatura ambiente e os limites de corrente
   (consulte a etiqueta de fiação da caixa de relés)

Instalando o termostato ambiente

Ligar

1. Remova a tampa da bateria e insira as baterias fornecidas com o termostato ambiente (2 x pilhas alcalinas AA LR6).
2. Na inicialização inicial, os idiomas disponíveis da interface do usuário serão exibidos (somente em alguns modelos).
   Use os botões ou para percorrer as opções até que o idioma desejado seja exibido. Pressione o botão verde para confirmar a seleção.
3. Coloque o interruptor deslizante no modo DATE (DATA).
4. Use os botões ou para definir o dia/mês/ano corretos, pressionando o botão verde para confirmar.
5. Use os botões ou para definir a hora correta, pressionando o botão verde para confirmar.

Instale as baterias (incluídas) e anexe a etiqueta de instrução à aba

Verificação da comunicação RF (modo de teste)

Para verificar a comunicação RF, segure o termostato ambiente a cerca de 2 a 3 metros da caixa de relés instalada. Mova o controle deslizante no termostato ambiente para a posição OFF (DESLIGADO) e pressione os botões e junto com o botão por 3 segundos. A unidade exibirá 'TEST TRANSMIT' (TRANSMISSÃO DE TESTE) e enviará sinais de teste para a caixa de relés, piscando o LED verde a cada 6 segundos (a saída do relé permanecerá desligada) por um máximo de 10 minutos. Quando o LED verde piscar a cada 6 segundos, prossiga para a próxima etapa.

OBSERVAÇÃO: Se o LED verde não for ligado nos intervalos especificados, o LED vermelho estiver piscando ou se você estiver instalando uma caixa de relés ou termostato ambiente de substituição, siga os procedimentos descritos na seção "Procedimento de vinculação/revínculação".

Localizando o termostato ambiente

Ainda no modo de teste, conforme descrito na seção acima, o termostato ambiente deve ser localizado levando em consideração o seguinte e revisando as ilustrações abaixo:

1. Encontre um local adequado onde a transmissão do sinal seja confiável. A transmissão confiável é indicada quando a caixa de relés está piscando o LED verde a cada 6 segundos. OBSERVAÇÃO: O relé da caixa de relés estará desligado.

2. Instale o termostato ambiente NA parede usando o suporte de parede OU prenda o suporte de mesa opcional, conforme mostrado abaixo.

3. Saia do modo de teste movendo o controle deslizante de configuração para o modo de operação desejado (AUTO (AUTOMÁTICO) ou OFF (DESLIGADO)).

• O termostato ambiente deve ser instalado em um espaço aberto para melhor desempenho, pois é um dispositivo de radiofrequência.
• Deixe pelo menos 30 cm de distância de quaisquer objetos de metal, incluindo caixas de parede e pelo menos 1 metro de qualquer outro equipamento elétrico, por exemplo, rádio, TV, PC etc.
• Não monte em caixas de parede de metal.
• Recomenda-se que a caixa de relés esteja totalmente instalada.

Verificação do sistema

Agora, um teste simples pode ser concluído para verificar se todo o sistema foi instalado corretamente:

1. Coloque o interruptor deslizante no modo OFF (DESLIGADO).
2. Verifique se a alimentação da caldeira está ligada e verifique se o LED verde na caixa de relés está apagado.
3. Coloque o interruptor deslizante no modo MAN (MANUAL).
4. Ajuste o ponto de ajuste para o máximo (35 °C) pressionando o botão . A caldeira deve ligar (LED verde ON (LIGADO) na caixa de relés) após alguns segundos e o símbolo aparece no visor LCD do termostato ambiente.
5. Coloque o interruptor deslizante no modo OFF (DESLIGADO). A caldeira desligará (LED verde OFF (DESLIGADO) na caixa de relés) após alguns segundos e o símbolo desaparece.
6. Verifique a operação do sistema movendo o controle deslizante entre os modos MAN (MANUAL) e OFF (DESLIGADO) várias vezes, lembrando do atraso de comutação mencionado acima.

Agora, você deve ter concluído a instalação com sucesso - para começar a operar nas configurações padrão de fábrica, mova o controle deslizante para o modo AUTO (AUTOMÁTICO) ou selecione PROG (PROGRAMAÇÃO) para modificar o programa de aquecimento integrado de acordo.

Operação básica do sistema

Operação automática

A caixa de relés recebe o sinal de demanda de calor (0100%) do termostato ambiente. O termostato ambiente exibirá o símbolo no visor LCD sempre que for necessário mais calor. Dependendo da demanda, a caixa de relés ligará o dispositivo de aquecimento para corresponder aos requisitos atuais do sistema.

O LED verde indica o status da saída do relé:

• LED verde aceso = relé ligado
• LED verde apagado = relé desligado

Substituição manual temporária

Pressionar o botão da caixa de relés substituirá a posição atual do relé. Assim que o próximo sinal for recebido do termostato ambiente, a caixa de relés retornará à operação automática, pois o controle automático tem maior prioridade do que a operação manual.

Perda de comunicação

Se a comunicação RF for perdida por um período de 1 hora, o LED vermelho acenderá para indicar que nenhuma mensagem RF foi recebida durante a última hora.

A caixa de relés também entrará no modo de segurança, conforme selecionado no Modo do instalador (consulte a seção 4.2 Configuração do modo de segurança da caixa de relés BDR91). Para permitir o controle manual da saída da caixa de relés, a substituição manual está disponível no modo de segurança. Quando a comunicação RF for restaurada, a caixa de relés retornará automaticamente à operação normal.

Agora, você pode usar o GUIA DO USUÁRIO fornecido com o termostato ambiente para demonstrar como ele funciona para o proprietário da casa.

Modo de Instalador

O Modo de Instalador é usado para alterar as configurações do sistema para aplicações específicas, para usar os recursos especiais do termostato ambiente de uma maneira diferente ou para alterar os parâmetros predefinidos de fábrica. Os parâmetros são divididos em dois grupos:

• Parâmetros da Categoria 1 – Configuração do Termostato Ambiente
• Parâmetros da Categoria 2 – Configuração do Sistema.

Todos eles estão listados na seção "Tabela de Parâmetros do Instalador".

Entrando no Modo de Instalador

1. Mova o interruptor deslizante para o modo OFF.
   Pressione e segure o botão e os dois botões & juntos.

2. A unidade exibirá o primeiro parâmetro do grupo de parâmetros do instalador categoria 1 (do Parâmetro n.1 ao n.19) como mostrado

3. Pressione o ou para alterar a configuração de fábrica.
   O visor piscará indicando que uma alteração foi feita.

4. Pressione o botão verde para confirmar a alteração.
   O visor deixará de piscar.

5. Pressione o botão para ir para o próximo parâmetro.

6. Pressione o botão para ir para o grupo de parâmetros do instalador categoria 2 ( ) (do Parâmetro n.1 ao n.14).
7. Para sair do modo de instalador, mova o interruptor deslizante para as posições AUTO ou MAN.

Configuração do Modo de Segurança da Caixa de Relé BDR91

O modo de segurança define o status do relé de saída da Caixa de Relé se a comunicação de RF for perdida (por exemplo, quando o termostato ambiente para de se comunicar devido a baterias descarregadas). A configuração de fábrica mantém o relé permanentemente desligado quando a comunicação é perdida. Se esta configuração de fábrica precisar ser alterada, siga as instruções abaixo:

1. Entre no modo de instalador conforme descrito acima.
2. Pressione o botão para entrar nos parâmetros da categoria 2.
3. Selecione o parâmetro 7:LC pressionando o botão .
4. Selecione o modo de segurança pressionando os botões ou :

• 0 - quando a comunicação de RF é perdida, o relé será mantido na posição OFF (DESLIGADO).
• 1 - quando a comunicação de RF é perdida, a saída do relé irá ciclar em 20% ligado e 80% desligado.

5. Pressione o botão verde para aceitar a alteração.
6. Anexe o rótulo apropriado à Caixa de Relé para indicar o modo de segurança selecionado.

Para ativar a proteção contra geadas quando a comunicação de RF é perdida, selecione o modo de segurança 1. Para sistemas com termostato de proteção contra geadas separado ou onde a proteção contra geadas não é necessária, selecione o modo de segurança 0.

Usando o Termostato Ambiente para Aplicações Específicas

O termostato ambiente de RF CM927/921 é um controlador versátil que pode ser usado para controlar muitas aplicações diferentes. Para a maioria das aplicações típicas, como o controle de caldeiras de combinação a gás montadas na parede ou o controle de válvulas de zona, nenhum ajuste das configurações de fábrica é necessário. Para outras aplicações, como controlar um queimador de óleo, o melhor desempenho do sistema pode ser alcançado modificando parâmetros selecionados do termostato ambiente no Modo de Instalador. A tabela abaixo lista as configurações mais comuns usadas para aplicações específicas.

Aplicação Específica:		Configuração:		O que mudar:
		Ciclo/Hora	Tempo Mínimo LIGADO	Nota: Todos os parâmetros listados abaixo pertencem à categoria 2 - Parâmetros do Sistema (ver Tabela de Parâmetros do Instalador)
AQUECIMENTO	Caldeira a Gás (<30kW)	6	1	Nenhuma alteração necessária
	Caldeira a Óleo	3	4	Definir o parâmetro 1:Ot para 4 Definir o parâmetro 2:Cr para 3
	Atuador Térmico	12	1	Definir o parâmetro 2:Cr para 12
	Válvula de Zona	6	1	Nenhuma alteração necessária
AR-CONDICIONADO				Para habilitar a alternância entre os modos de resfriamento e aquecimento, ajuste o parâmetro 4:HC na categoria 2 (0 = desabilitado, 1 = habilitado). Agora você pode alternar entre esses modos pressionando os botões e juntos por 5 segundos em qualquer um dos modos de operação do produto (AUTO, MAN ou OFF). Explique ao usuário final como alternar entre esses modos usando os botões e e certifique-se de que o programa de resfriamento seja modificado conforme necessário.
	Bomba de Calor / Ar Condicionado	3	4	Definir o parâmetro 1:Ot para 4 Definir o parâmetro 2:Cr para 3
	Fan Coil	6	1	Nenhuma alteração necessária

Usando os Recursos Especiais do Termostato Ambiente

Recurso Especial:	Descrição:	Habilitar/Desabilitar
Otimização (Tempo de Início Variável)	O termostato ajustará o tempo de início pela manhã/tarde para que a temperatura desejada seja alcançada no início do período do programa. O sistema restringirá o tempo de início a um máximo de 2 horas.	Para habilitar: Defina o parâmetro 8: OP (categoria 1) para 1.
Operação de Aquecimento ou Resfriamento	Este produto pode ser usado para aplicações de aquecimento ou resfriamento. Se você selecionar o modo de resfriamento, o algoritmo de controle e o programa padrão de fábrica serão modificados. Você pode modificar independentemente o perfil de aquecimento e resfriamento.	Para habilitar: Defina o parâmetro 4: HC (categoria 2) para 1.
Mudança automática de horário de verão/inverno	Este recurso move o horário automaticamente no último domingo de março e no último domingo de outubro. O recurso é ativado de fábrica.	Para habilitar: Defina o parâmetro 3: tC (categoria 1) para 1.
Desvio de Temperatura	Se o termostato estiver localizado em um local particularmente quente/frio por razões de transmissão de sinal confiável, então a temperatura medida/exibida pode ser ajustada em +/- 3°C. Isso é útil se o proprietário quiser que a leitura corresponda à exibição de temperatura de outro aparelho.	Defina o parâmetro 12:tO (categoria 1) para o valor de desvio necessário.
Limite de Temperatura Superior/Inferior	O limite normal de temperatura superior de 35°C pode ser reduzido para 21°C para economizar energia para o proprietário. O limite normal inferior de 5°C pode ser aumentado até 21°C para proteger os habitantes do frio.	Defina o parâmetro 6:uL (categoria 1) para o limite superior desejado. Defina o parâmetro 7:LL (categoria 1) para o limite inferior desejado.

Tabela de parâmetros do instalador

Categoria 1 - Configurações do termostato ambiente

Parâmetro	Nº do parâmetro	Configuração padrão de fábrica		Configuração opcional
Parâmetros da categoria 1 – Configurações do termostato ambiente
		Exibição	Descrição	Exibição	Descrição
AM-PM / Exibição de 24 horas	1:CL	24	Formato de exibição do relógio de 24 horas	12	12 horas – formato de exibição do relógio AM/PM
Redefinir programa de hora/temperatura	2:rP	1	Perfil de hora/temperatura definido para o padrão de fábrica Altera para 0 quando um dos perfis de hora/temperatura é alterado	0	Hora/temperatura conforme programado Para restaurar o perfil de fábrica, defina como 1
Mudança automática de horário de verão/inverno	3:tC	1	Mudança automática de horário de verão/inverno ativada	0	Mudança automática de horário de verão/inverno desativada
Luz de fundo do LCD	5:bL	1	Luz de fundo ativada	0	Luz de fundo desativada
Limite superior de temperatura	6:uL	35	Limite superior de temperatura de 35 °C	21 a 34	Ajuste de 21 °C a 34 °C em incrementos de 1 °C
Limite inferior de temperatura	7:LL	5	Limite inferior de temperatura de 5 °C	5 a 21	Ajuste de 6 °C a 21 °C em incrementos de 1 °C
Otimização	8:OP	0	Otimização desativada	1	Otimização ativada
Desvio de temperatura	12:tO	0	Sem desvio de temperatura	-3 a +3	Ajuste de -3 °C a +3 °C em incrementos de 0,1 °C
Largura da banda proporcional	13:Pb	1.5	Banda proporcional de 1,5 graus	1.6 a 3.0	Ajuste de 1,6 °C a 3,0 °C em incrementos de 0,1 °C
Redefinir parâmetros para os padrões de fábrica	19:FS	1	Todas as configurações nos padrões de fábrica Altera para 0 quando um dos parâmetros é alterado	0	Configurações conforme modificado acima Para restaurar o perfil de fábrica, defina como 1

Observações

1. Lembre-se de sempre pressionar o botão verde para confirmar que deseja armazenar sua nova configuração de instalação. Para sair do modo de instalação, mova o controle deslizante para a posição AUTO ou MAN.

Categoria 2 - Configurações do sistema

Parâmetro	Nº do parâmetro	Configuração padrão de fábrica		Configuração opcional
Parâmetros da categoria 2 – Configurações do sistema (pressione o botão para acessar esta categoria)
		Exibição	Descrição	Exibição	Descrição
Tempo mínimo de funcionamento da caldeira	1:Ot	1	1 minuto de tempo mínimo de funcionamento	2 a 5	Seleção de 2, 3, 4 ou 5 minutos de tempo mínimo de funcionamento
Taxa de ciclo	2:Cr	6	6 ciclos por hora (cph)	3, 9 ou 12	Seleção de 3, 9 ou 12 cph
Mudança de aquecimento/resfriamento	4:HC	0	Desativado	1	Ativado
Exercício da bomba	5:PE	0	Exercício da bomba desativado	1	Exercício da bomba ativado
Sincronização do sistema	6:Sn	0	Operação padrão da unidade ambiente	1	Unidade ambiente configurada como sincronizador
Instrução de perda de comunicação	7:LC	0	Relé desligado	1	Relé 20% ligado/80% desligado
Os seguintes parâmetros são para o controle de outros produtos sem fio da Honeywell, como controles de aquecimento de piso sem fio e controles de radiador sem fio. Para obter mais informações, entre em contato com as vendas da Honeywell.
Uso do sensor de temperatura ambiente	8:Su	0	Controle BDR91	1, 2, 3 ou 4	Controle HR80/HM80 com sensor próprio/remoto (sem temperatura exibida) Controle HR80/HM80/HCE80 com sensor CM Controle BDR91 e controle HR80/HM80/HCE80 com sensor próprio/remoto Controle Hr80/HM80/HCE80 com sensor próprio/remoto (temperatura exibida)
Função de janela aberta HR80	9:HO	0	Desativado	1	Ativado
Substituição local HR80	10:HL	1	Ativado	0	Desativado
Ponto de ajuste de fluxo máximo	11:uF	55	Temperatura de fluxo máxima de 55 °C	0 a 99	Ajuste de 0 °C a 99 °C em incrementos de 1 °C
Ponto de ajuste de fluxo mínimo	12:LF	15	Temperatura de fluxo mínima de 15 °C	0 a 50	Ajuste de 0 °C a 50 °C em incrementos de 1 °C
Tempo de execução do valor de mistura	13:Ar	150	150 segundos	0 a 240	Ajuste de 0 a 240 segundos em incrementos de 1 segundo
Tempo de execução do excesso da bomba	14:Pr	15	15 minutos	0 a 99	Ajuste de 0 a 99 minutos em incrementos de 1 minuto

Observações

1. Lembre-se de sempre pressionar o botão verde para confirmar que deseja armazenar sua nova configuração de instalação. Para sair do modo de instalação, mova o controle deslizante para a posição AUTO ou MAN.
2. Esses parâmetros são definidos centralmente para o sistema de zoneamento no termostato ambiente configurado como o sincronizador do sistema.
3. A configuração de tempo mínimo de funcionamento aplica-se apenas ao controlador da caldeira. Todos os controladores de zona da caixa de relés funcionarão com o tempo mínimo de funcionamento de 30 segundos.

Solução de problemas

Sintoma (mensagem de falha)	Causa possível	Solução
O termostato ambiente exibe o símbolo mas o relé da caixa de relés não liga.	Esta é a operação normal. A caixa de relés liga e desliga o relé em horários proporcionais ao sinal de demanda (0-100%) do termostato ambiente. O símbolo indica apenas que o valor da demanda é maior que 0%.	Usando o botão , altere o ponto de ajuste de temperatura em alguns graus. A caixa de relés deve ligar o relé após alguns segundos de atraso.
A caixa de relés não reage às mudanças de ponto de ajuste no termostato ambiente.	O termostato ambiente e a caixa de relés não estão vinculados.	Reinicie a caixa de relés pressionando e segurando o botão por 15 segundos. Em seguida, siga o procedimento de vinculação/revinculação conforme descrito na seção "Informações adicionais de instalação".
Após o procedimento de vinculação, o LED vermelho fica aceso e o verde pisca uma vez a cada 3 segundos na caixa de relés.	Procedimento de vinculação incorreto ou incompleto. Posição incorreta do termostato ambiente durante a vinculação.	Repita o procedimento de vinculação. Repita o procedimento de vinculação mantendo aproximadamente 1 m de distância entre a caixa de relés e o termostato ambiente.
O LED vermelho na caixa de relés está aceso (Perda de comunicação)	A caixa de relés não recebe mensagens de RF do termostato ambiente: O sinal de RF é bloqueado devido à localização errada do termostato ambiente. As pilhas do termostato ambiente estão descarregadas.	Reposicione o termostato ambiente seguindo as instruções na seção "Instalando o sistema sem fio CM900". Substitua as pilhas no termostato ambiente.

Modo de diagnóstico

O termostato ambiente CM927/921 tem um modo acessível ao usuário que fornece informações úteis para um técnico de serviço remoto e um meio de verificar se a caldeira está funcionando. Para acessar isso, mova o interruptor deslizante para a posição OFF (DESLIGADO), em seguida, pressione e segure o botão por 5 segundos. O termostato ambiente entrará no modo de configurações do usuário. Em seguida, pressione e segure os botões e juntos. O termostato ambiente manterá o relé ligado por 5 minutos e as seguintes informações podem ser visualizadas no visor pressionando os botões ou . : ID do modelo, código de data (SS/AA) e checksum.

Por meio deste, a Honeywell declara que este termostato ambiente CM927/CM921 e a caixa de relés BDR91 estão em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva 1999/5/EC, 2006/95/EC e 2004/108/EC.

Fabricado para e em nome da Divisão de Controles Ambientais e de Combustão da Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Suíça por seu representante autorizado Honeywell International Inc.

Honeywell Control Systems Ltd.
Arlington Business Park,
Bracknell, Berkshire
RG12 1EB
Technical Help Desk: 08457 678999
www.honeywelluk.com

© 2009 Honeywell International Inc.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Guia de Instalação do Termostato de Ambiente Sem Fio Honeywell CM900, CM927, CM921

Idiomas disponíveis
