Honeywell CM900, CM927, CM921 juhtmevaba ruumitermostaadi paigaldusjuhend

Kirjeldus

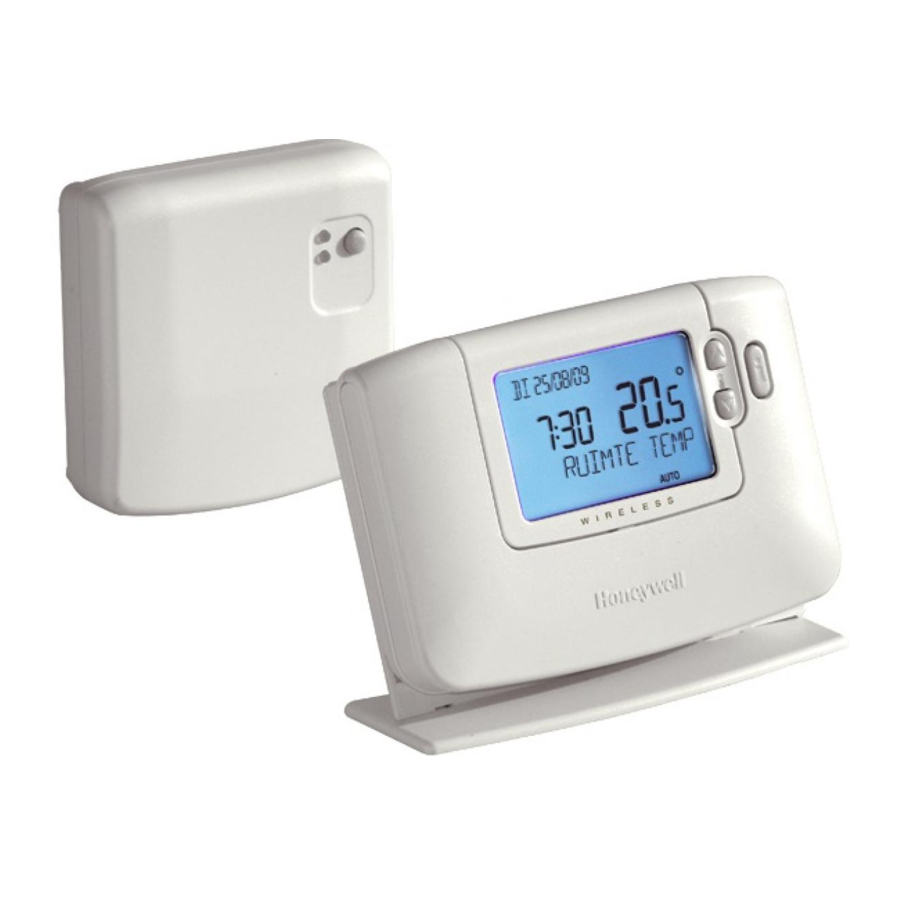

Honeywell CM900 Wireless (CM927 või CM921) on kaasaegne juhtmevaba programmeeritav ruumitermostaat, mis põhineb Honeywelli tõestatud programmeerimisfilosoofial. Kasutuslihtsuse parandamiseks on sellel tootel eriti suur LCD-ekraan taustvalgustusega ja LoT-tehnoloogia, mis aitab kliente igapäevasel kasutamisel.

CM927/921 ruumitermostaat suhtleb BDR91 releekarbiga 868MHz raadiosagedusribal (RF), et juhtida ühte küttesüsteemi komponenti, näiteks katelt, pumpa või tsooniklappi. Kumbki toode ei suhtle teiste RF-toodetega, mis kasutavad erinevaid sagedusi või sideprotokolle.

Märkus: Individuaalse ruumitermostaadi (CM927/921) ja releekarbi (BDR91) vaheline RF-ühendus Honeywelli pakutavates süsteemipakettides on tehases eelkonfigureeritud ja SEETÕTTU TULEB paigaldada samasse kohta. See muudab paigaldusprotsessi kiireks ja lihtsaks, kuid kui individuaalsete süsteemipakettide tooted eraldatakse või segatakse paigaldamise ajal teiste eelkonfigureeritud süsteemipakettidega, siis vaadake soovitud seadmete sidumiseks ja omavaheliseks suhtlemiseks jaotist "Sidumis- / uuesti sidumise protseduur".

Paigaldusteave

Kuna need tooted suhtlevad RF-tehnoloogia abil, tuleb paigaldamisel olla eriti ettevaatlik. RF-komponentide asukoht ja hoone struktuur võivad mõjutada RF-süsteemi jõudlust. Süsteemi töökindluse tagamiseks vaadake allpool toodud teave üle ja rakendage seda.

Tüüpilises elamus peaksid need kaks toodet usaldusväärselt suhtlema 30 m raadiuses. Oluline on arvestada, et seinad ja laed vähendavad RF-signaali. Releekarpi jõudva RF-signaali tugevus sõltub seinte ja lagede arvust, mis eraldavad seda ruumitermostaadist, samuti hoone konstruktsioonist - allolev diagramm illustreerib tüüpilist signaalitugevuse vähenemise näidet. Terasest tugevdatud seinad ja laed või metallfooliumiga vooderdatud kipsplaadist seinad vähendavad RF-signaali oluliselt rohkem.

Kui ruumitermostaadi jaoks on valitud asukoht, saab seda kontrollida RF-side testrežiimi abil, nagu on kirjeldatud jaotises "Ruumitermostaadi asukoha määramine". Kui asukoht ei sobi, ei reageeri releekarp ja tuleb valida alternatiivne asukoht.

Hoone konstruktsiooni signaalikao tüüpiline näide

Sidumis- / uuesti sidumise protseduur

Allpool kirjeldatud sidumistoiming on vajalik, kui:

• Mõni süsteemi komponent (ruumitermostaat või releekarp) asendatakse.
• Releekarbis on salvestatud valed või puuduvad sidumisandmed (nt kui eelnevalt seotud süsteemipaketi komponendid on valesti sobitatud).

MÄRKUS: Hoidke sidumise ajal ruumitermostaadi ja releekarbi vahel umbes 1 m kaugust.

Sidumiseks/uuesti sidumiseks:

1. Vajutage ja hoidke releekarbi nuppu 15 sekundit all, et lähtestada kõik varem salvestatud andmed. Pärast 15 sekundit muutub punane LED-tuli vilkuvaks 0,1 sekundit sisse/0,9 sekundit välja.
   MÄRKUS: Pärast 5 sekundit hakkab punane LED-tuli vilkuma 0,5 sekundit sisse/0,5 sekundit välja, kuid hoidke nuppu jätkuvalt all).
2. Vabastage nupp.
3. Vajutage ja hoidke releekarbi nuppu 5 sekundit all, et siseneda sidumisrežiimi. Punane LED-tuli hakkab vilkuma 0,5 sekundit sisse/0,5 sekundit välja, et kinnitada sidumisrežiimi sisenemist.
4. Liigutage ruumitermostaadi liugur OFF (väljas) asendisse ja vajutage koos ja nuppudega ka nuppu. Seade kuvab InSt ja 'CONTROL BINDING' (juhtimise sidumine).
5. Vajutage rohelist nuppu, et saata sidumissignaal releekarpi. Punane LED-tuli lülitatakse välja, et kinnitada edukat sidumistoimingut. Kui punane LED-tuli ikka veel vilgub, vajutage nuppu uuesti, kuni sidumine on edukas.
6. Nüüd minge süsteemi seadistamiseks jaotisse "CM900 juhtmevaba süsteemi paigaldamine".

Mitme tsooni süsteem

Mitme tsooni süsteemide juhtimiseks saab kasutada ka mitut ruumitermostaati ja releekarbi komplekti ning CM927/921 ruumitermostaat ühildub mitmesuguste teiste Honeywelli toodetega, sealhulgas HR80 radiaatorikontrolleritega (vt allpool) ja HCE80 põrandakütte kontrolleritega. Kui kavatsete seda sel viisil kasutada, saate täiendavaid paigaldus- ja kasutusjuhendeid, võttes ühendust selle juhendi lõpus oleva aadressiga.

MÄRKUS: Mõned pakendiga kaasas olevad sildid on mõeldud kasutamiseks mitme tsooni rakendustes.

HR80 radiaatorikontrolleri sidumine ruumitermostaadiga

1. Vajutage sidumisnuppu (1) umbes üks sekund ja vabastage. Kui nupp vabastatakse, vilgub sümbol ja tarkvara versiooni number kuvatakse 30 sekundit.1

2. Liigutage ruumitermostaadi liugur OFF (väljas) asendisse ja vajutage koos ja nuppudega ka nuppu. Seade kuvab InSt ja 'CONTROL BINDING' (juhtimise sidumine).
3. Vajutage rohelist nuppu, et saata sidumissignaal radiaatorikontrollerile.
4. Radiaatorikontroller kuvab , kui signaal on vastu võetud.

Kui ühes ruumis tuleb samaaegselt juhtida mitut radiaatorikontrollerit:

1. Vajutage sidumisnuppu kõigil radiaatorikontrolleritel, mis tuleb ruumitermostaadiga siduda. Sümbol vilgub radiaatorikontrolleri ekraanil pidevalt.
2. Liigutage ruumitermostaadi liugur OFF (väljas) asendisse ja vajutage koos ja nuppudega ka nuppu. Seade kuvab InSt ja 'CONTROL BINDING' (juhtimise sidumine).
3. Vajutage rohelist nuppu, et saata sidumissignaal radiaatorikontrolleritele.
4. Radiaatorikontrollerid kuvavad , kui signaal on vastu võetud. Radiaatorikontrolleri seadistatud temperatuur on automaatselt seatud 20 °C-le.

MÄRKUS: Radiaatorikontrolleril võib ruumitermostaadilt andmete vastuvõtmiseks kuluda kuni 4 minutit.

Paigaldamine

Palun järgige allolevaid illustratsioone ja teavet õiges järjekorras, et paigaldada releekarp ja ruumitermostaat korrektselt. Muude rakenduste kui gaasikatelde puhul, erifunktsioonide lubamiseks ja muude saadaolevate süsteemivalikute nägemiseks vaadake jaotist "Paigaldaja režiim".

Releekarbi paigaldamine

1. Releekarp on RF-seade. Parima jõudluse saavutamiseks paigaldage see avatud ruumi. Jätke vähemalt 30 cm kaugus mis tahes metallesemetest, sealhulgas seinakarpide ja katla korpusest.

   Ärge paigaldage metallist seinakarpidele.
   EMC vastavuse kaalutlused
   Hoidke vahelduvvoolu toite-/koormuskaablid signaaljuhtmetest eraldi.
   Vaadake juhiseid standarditest EN61000-5-1 ja -2.
2.
   MÄRKUS: Releekarp ei sisalda kasutaja poolt hooldatavaid osi. Seda tohivad avada ja paigaldada ainult kvalifitseeritud paigaldajad.

   Elektrostaatiliselt tundlik seade! Ärge puudutage trükkplaati.
4.
   MÄRKUS: Kogu juhtmestik peab vastama IEE eeskirjadele

   Jälgige ümbritseva õhu temperatuuri ja voolupiiranguid
   (vt releekarbi juhtmestiku silti)

Ruumitermostaadi paigaldamine

Sisselülitamine

1. Eemaldage patareipesa kaas ja sisestage ruumitermostaadiga kaasas olevad patareid (2 x AA LR6 leelispatareid).
2. Esialgsel sisselülitamisel kuvatakse saadaolevad kasutajaliidese keeled (ainult teatud mudelitel).
   Kasutage nuppe või , et sirvida valikuid, kuni kuvatakse soovitud keel. Valiku kinnitamiseks vajutage rohelist nuppu .
3. Seadke liuglüliti asendisse DATE (KUUPÄEV).
4. Kasutage nuppe või , et määrata õige päev / kuu / aasta, vajutades kinnitamiseks rohelist nuppu .
5. Kasutage nuppe või , et määrata õige kellaaeg, vajutades kinnitamiseks rohelist nuppu .

Paigaldage patareid (kaasas) ja kinnitage juhendi silt klapile

RF-ühenduse kontroll (testrežiim)

RF-ühenduse kontrollimiseks hoidke ruumitermostaati umbes 2-3 meetri kaugusel paigaldatud releekarbi juurest. Viige ruumitermostaadi liugur asendisse OFF (VÄLJAS), seejärel vajutage 3 sekundit koos nuppe ja ning nuppu . Seade kuvab "TEST TRANSMIT" ("TEST SAADA") ja saadab releekarbile testsignaale, vilgutades rohelist LED-i iga 6 sekundi järel (relee väljund jääb väljalülitatuks) maksimaalselt 10 minutit. Kui roheline LED vilgub iga 6 sekundi järel, jätkake järgmise sammuga.

MÄRKUS: Kui roheline LED ei lülitu sisse kindlaksmääratud intervallidega, punane LED vilgub või kui paigaldate asendusreleekarpi või ruumitermostaati, järgige jaotises "Sidumine / Uuesti sidumise protseduur" kirjeldatud protseduure.

Ruumitermostaadi asukoha määramine

Olles endiselt testrežiimis, nagu on kirjeldatud ülaltoodud jaotises, tuleks ruumitermostaadi asukoht määrata, võttes arvesse järgmist ja vaadates allolevaid illustratsioone:

1. Leidke sobiv koht, kus signaali edastamine on usaldusväärne. Usaldusväärne edastus on näidatud, kui releekarp vilgutab rohelist LED-i iga 6 sekundi järel. MÄRKUS: Releekarbi relee on välja lülitatud.

2. Paigaldage ruumitermostaat KAS seinale, kasutades seinakinnitust VÕI kinnitage valikuline lauajalg, nagu on näidatud allpool.

3. Testrežiimist väljumiseks viige seadistusliugur vajalikku töörežiimi (AUTO või OFF (VÄLJAS)).

• Ruumitermostaat tuleks parima jõudluse saavutamiseks paigaldada avatud ruumi, kuna see on raadiosagedusseade.
• Jätke vähemalt 30 cm kaugus mis tahes metallesemetest, sealhulgas seinakarpide ja vähemalt 1 meeter mis tahes muudest elektriseadmetest, nt raadio, teler, arvuti jne.
• Ärge paigaldage metallist seinakarpidele.
• Soovitatav on releekarp täielikult paigaldada.

Süsteemi kontroll

Nüüd saab teha lihtsa testi, et kontrollida, kas kogu süsteem on õigesti paigaldatud:

1. Seadke liuglüliti asendisse OFF (VÄLJAS).
2. Kontrollige, kas katla toide on sisse lülitatud ja kas releekarbi roheline LED on välja lülitatud.
3. Seadke liuglüliti asendisse MAN (KÄSI).
4. Reguleerige seadepunkt maksimaalseks (35°C), vajutades nuppu . Katel peaks sisse lülituma (releekarbi roheline LED ON (SEES)) mõne sekundi pärast ja ruumitermostaadi LCD-ekraanil kuvatakse sümbol .
5. Seadke liuglüliti asendisse OFF (VÄLJAS). Katel lülitub välja (releekarbi roheline LED OFF (VÄLJAS)) mõne sekundi pärast ja sümbol kaob.
6. Kontrollige süsteemi tööd, liigutades liugurit mitu korda režiimide MAN (KÄSI) ja OFF (VÄLJAS) vahel, pidades meeles ülaltoodud lülitusviivitust.

Nüüd peaksite olema paigalduse edukalt lõpule viinud - vaikimisi tehaseseadetega töötamise alustamiseks viige liugur asendisse AUTO või valige PROG, et muuta vastavalt sisseehitatud kütteprogrammi.

Süsteemi põhitoimingud

Automaatne töörežiim

Releekarp saab ruumitermostaadilt kütte nõudluse (0-100%) signaali. Ruumitermostaat kuvab LCD-ekraanil sümboli , kui on vaja rohkem soojust. Sõltuvalt nõudlusest lülitab releekarp kütteseadme sisse, et see vastaks süsteemi praegustele nõuetele.

Roheline LED näitab relee väljundi olekut:

• Roheline LED põleb = relee on sisse lülitatud
• Roheline LED ei põle = relee on välja lülitatud

Ajutine käsitsi ümberlülitus

Releekarbi nupu vajutamine tühistab praeguse relee asendi. Niipea kui ruumitermostaadilt saadakse järgmine signaal, naaseb releekarp automaatsesse töörežiimi, kuna automaatjuhtimisel on kõrgem prioriteet kui käsitsi juhtimisel.

Sidekatkestus

Kui RF-side katkeb 1 tunniks, süttib punane LED, mis näitab, et viimase tunni jooksul pole RF-sõnumeid vastu võetud.

Releekarp lülitub ka rikkerežiimi, nagu on valitud Paigaldaja režiimis (vt jaotist 4.2 BDR91 releekarbi rikkekindel režiimi seadistus). Releekarbi väljundi käsitsi juhtimise võimaldamiseks on rikkekindlas režiimis saadaval käsitsi ümberlülitus. Kui RF-side on taastatud, naaseb releekarp automaatselt normaalsesse töörežiimi.

Nüüd saate kasutada ruumitermostaadiga kaasas olevat KASUTUSJUHENDIT, et demonstreerida majaomanikule, kuidas see töötab.

Installeri režiim

Installeri režiimi kasutatakse konkreetsete rakenduste süsteemiseadete muutmiseks, ruumitermostaadi erifunktsioonide teistsuguseks kasutamiseks või tehaseseadete parameetrite muutmiseks. Parameetrid on jagatud kahte rühma:

• 1. kategooria parameetrid – ruumitermostaadi seadistus
• 2. kategooria parameetrid – süsteemi seadistus.

Need kõik on loetletud jaotises "Installeri parameetrite tabel".

Installeri režiimi sisenemine

1. Liigutage liuglüliti asendisse OFF (väljas).
   Vajutage ja hoidke all nuppu ja kahte & nuppu koos.

2. Seade kuvab installeri parameetrite rühma 1. kategooria esimese parameetri (parameeter nr 1 kuni nr 19), nagu näidatud

3. Vajutage nuppu või tehaseseadete muutmiseks.
   Ekraan vilgub, näidates, et muudatus on tehtud.

4. Vajutage rohelist nuppu muudatuse kinnitamiseks.
   Ekraan lakkab vilkumast.

5. Vajutage nuppu järgmisel parameetrile liikumiseks.

6. Vajutage nuppu installeri parameetrite rühma 2. kategooria ( ) juurde liikumiseks (parameeter nr 1 kuni nr 14).
7. Installeri režiimist väljumiseks liigutage liuglüliti asendisse AUTO (automaatne) või MAN (manuaalne).

BDR91 releekarbi rikkekindel režiimi seadistus

Rikkekindel režiim määrab releekarbi väljundrelee oleku, kui RF-side kaob (nt kui ruumitermostaat lakkab tühjenenud patareide tõttu suhtlemast). Tehaseseade hoiab relee side katkemisel püsivalt väljas. Kui seda tehaseseadet on vaja muuta, järgige alltoodud juhiseid:

1. Sisenege installeri režiimi, nagu eespool kirjeldatud.
2. Vajutage nuppu , et siseneda 2. kategooria parameetritesse.
3. Valige parameeter 7:LC, vajutades nuppu .
4. Valige rikkekindel režiim, vajutades nuppu või :

• 0 – kui RF-side kaob, hoitakse releed asendis OFF (väljas).
• 1 – kui RF-side kaob, lülitub relee väljund tsükliliselt 20% sisse ja 80% välja.

5. Vajutage rohelist nuppu , et muudatus vastu võtta.
6. Kinnitage releekarbi külge sobiv silt, mis näitab valitud rikkekindlat režiimi.

Külmakaitse lubamiseks RF-side katkemisel valige rikkekindel režiim 1. Süsteemide puhul, millel on eraldi külmakaitsetermostaat või kus külmakaitset pole vaja, valige rikkekindel režiim 0.

Ruumitermostaadi kasutamine konkreetsete rakenduste jaoks

CM927/921 RF ruumitermostaat on mitmekülgne kontroller, mida saab kasutada paljude erinevate rakenduste juhtimiseks. Enamiku tüüpiliste rakenduste, nagu seinale paigaldatava gaasiküttekatla juhtimine või tsoonventiili juhtimine, jaoks pole tehaseseadete muudatusi vaja. Muude rakenduste, näiteks õlipõleti juhtimise korral saab süsteemi parimat jõudlust saavutada, muutes ruumitermostaadi valitud parameetreid installeri režiimis. Allolev tabel loetleb kõige sagedamini kasutatavad seaded konkreetsete rakenduste jaoks.

Konkreetne rakendus:		Seadistus:		Mida muuta:
		Tsükkel/tund	Minimaalne sisselülitusaeg	Märkus: Kõik allpool loetletud parameetrid kuuluvad 2. kategooriasse – süsteemi parameetrid (vt Installeri parameetrite tabelit)
KÜTE	Gaasikatel (<30kW)	6	1	Muudatusi pole vaja
	Õlikatel	3	4	Seadke 1:Ot parameeter väärtusele 4 Seadke 2:Cr parameeter väärtusele 3
	Termoajam	12	1	Seadke 2:Cr parameeter väärtusele 12
	Tsoonventiil	6	1	Muudatusi pole vaja
ÕHU-KONDITSIONEERIMINE				Jahutus- ja kütteseadete vahel lülitumise lubamiseks reguleerige 2. kategooria parameetrit 4:HC (0 = keelatud, 1 = lubatud). Nüüd saate nende režiimide vahel lülituda, vajutades nuppe ja koos 5 sekundit mis tahes toote töörežiimis (AUTO (automaatne), MAN (manuaalne) või OFF (väljas)). Selgitage lõppkasutajale, kuidas nende režiimide vahel lülituda, kasutades nuppe ja ning veenduge, et jahutusprogramm on vajadusel muudetud.
	Soojuspump / õhukonditsioneer	3	4	Seadke 1:Ot parameeter väärtusele 4 Seadke 2:Cr parameeter väärtusele 3
	Ventilaatorikonvektor	6	1	Muudatusi pole vaja

Ruumitermostaadi erifunktsioonide kasutamine

Paigaldaja parameetrite tabel

Kategooria 1 - Toatermostaadi seaded

Märkused

1. Ärge unustage alati vajutada rohelist nuppu, et kinnitada, et soovite oma uue paigaldaja seadistuse salvestada. Paigaldusrežiimist väljumiseks viige liuglüliti asendisse AUTO või MAN.

Kategooria 2 - Süsteemi seaded

Parameeter	Parameetri nr.	Tehase vaikesäte		Valikuline säte
Kategooria 2 parameetrid – Süsteemi seaded (sellele kategooriale juurdepääsuks vajutage nuppu )
		Ekraan	Kirjeldus	Ekraan	Kirjeldus
Katla minimaalne tööaeg ON (sees)	1:Ot	1	1 minut minimaalne tööaeg ON (sees)	2 kuni 5	Valik 2, 3, 4 või 5 minutit minimaalset tööaega ON (sees)
Tsükli sagedus	2:Cr	6	6 tsüklit tunnis (cph)	3, 9 või 12	Valik 3, 9 või 12 cph
Kütte/jahutuse muutus	4:HC	0	Keelatud	1	Lubatud
Pumba treening	5:PE	0	Pumba treening on keelatud	1	Pumba treening on lubatud
Süsteemi sünkroniseerimine	6:Sn	0	Toaseadme standardne töö	1	Toaseade on konfigureeritud sünkroniseerijana
Sidekatkestuse juhised	7:LC	0	Relee väljas	1	Relee 20% sees / 80% väljas
Järgmised parameetrid on mõeldud teiste Honeywelli juhtmevabade toodete, näiteks juhtmevaba põrandakütte ja juhtmevaba radiaatori juhtimiseks. Lisateabe saamiseks võtke ühendust Honeywelli müügiosakonnaga.
Toatemperatuuri anduri kasutamine	8:Su	0	BDR91 juhtimine	1, 2, 3 või 4	HR80/HM80 juhtimine oma/kauganduriga (temperatuuri ei kuvata) HR80/HM80/HCE80 juhtimine CM anduriga BDR91 juhtimine ja HR80/HM80/HCE80 juhtimine oma/kauganduriga Hr80/HM80/HCE80 juhtimine oma/kauganduriga (temperatuuri kuvatakse)
HR80 akna avamise funktsioon	9:HO	0	Keelatud	1	Lubatud
HR80 kohalik tühistamine	10:HL	1	Lubatud	0	Keelatud
Maksimaalne vooluhulga seadepunkt	11:uF	55	55°C Maksimaalne vooluhulga temperatuur	0 kuni 99	0°C kuni 99°C reguleerimine 1°C sammuga
Minimaalne vooluhulga seadepunkt	12:LF	15	15°C Minimaalne vooluhulga temperatuur	0 kuni 50	0°C kuni 50°C reguleerimine 1°C sammuga
Segamisväärtuse tööaeg	13:Ar	150	150 sekundit	0 kuni 240	0 kuni 240 sek. reguleerimine 1 sek sammuga
Pumba ülekäigu tööaeg	14:Pr	15	15 minutit	0 kuni 99	0 kuni 99 min reguleerimine 1 min sammuga

Märkused

1. Ärge unustage alati vajutada rohelist nuppu, et kinnitada, et soovite oma uue paigaldaja seadistuse salvestada. Paigaldusrežiimist väljumiseks viige liuglüliti asendisse AUTO või MAN.
2. Need parameetrid on tsoonisüsteemi jaoks seatud tsentraalselt toatermostaadil, mis on konfigureeritud süsteemi sünkroniseerijana.
3. Minimaalne sisselülitusaeg kehtib ainult katla kontrollerile. Kõik releekarbi tsoonikontrollerid töötavad minimaalse sisselülitusajaga 30 sekundit.

Veaotsing

Sümptom (veateade)	Võimalik põhjus	Lahendus
Toatermostaat kuvab sümbolit , kuid releekasti relee ei lülitu sisse.	See on normaalne töö. Releekast lülitab relee sisse ja välja aegadel, mis on proportsionaalsed toatermostaadi nõudlussignaaliga (0-100%). Sümbol näitab ainult, et nõudluse väärtus on suurem kui 0%.	Kasutades nuppu , muutke temperatuuri seadepunkti mõne kraadi võrra. Releekast peaks relee sisse lülitama mõne sekundi pärast.
Releekast ei reageeri toatermostaadi seadepunkti muudatustele.	Toatermostaat ja releekast ei ole seotud.	Lähtestage releekast, vajutades ja hoides nuppu 15 sekundit all. Seejärel järgige sidumis- / uuesti sidumise protseduuri, nagu on kirjeldatud jaotises "Additional Installation Information" ("Lisapaigaldusteave").
Pärast sidumisprotseduuri põleb punane LED ja roheline vilgub releekastil üks kord iga 3 sekundi järel.	Vale või puudulik sidumisprotseduur. Toatermostaadi vale asend sidumise ajal.	Korrake sidumisprotseduuri. Korrake sidumisprotseduuri, hoides releekasti ja toatermostaadi vahel umbes 1 m kaugust.
Releekasti punane LED põleb (Side katkemine)	Releekast ei saa toatermostaadilt RF-sõnumeid: RF-signaal on blokeeritud toatermostaadi vale asukoha tõttu. Toatermostaadi patareid on tühjad.	Paigutage toatermostaat ümber, järgides jaotises "Installing the CM900 Wireless System" ("CM900 juhtmevaba süsteemi paigaldamine") toodud juhiseid. Vahetage toatermostaadi patareid.

Diagnostikarežiim

Toatermostaadil CM927/921 on kasutaja juurdepääsetav režiim, mis pakub teavet, mis on kasulik kaugteenindajale, ja võimaluse kontrollida, kas katel töötab. Sellele juurdepääsuks viige liuglüliti asendisse OFF (väljas), seejärel vajutage ja hoidke nuppu 5 sekundit all. Toatermostaat lülitub kasutaja seadete režiimi. Järgmisena vajutage ja hoidke koos nuppe ja . Toatermostaat hoiab relee 5 minutit sees ja järgmist teavet saab ekraanil vaadata, vajutades nuppe või : mudeli ID, kuupäevakood (WW/YY) ja kontrollsumma.

Käesolevaga kinnitab Honeywell, et see CM927/CM921 toatermostaat ja BDR91 releekast vastavad direktiivide 1999/5/EÜ, 2006/95/EÜ ja 2004/108/EÜ olulistele nõuetele ja muudele asjakohastele sätetele.

Tootja: Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Šveits, Environmental and Combustion Controls Division jaoks ja nimel, tema volitatud esindaja Honeywell International Inc. poolt.

Honeywell Control Systems Ltd.
Arlington Business Park,
Bracknell, Berkshire
RG12 1EB
Tehniline abitelefon: 08457 678999
www.honeywelluk.com

© 2009 Honeywell International Inc.
