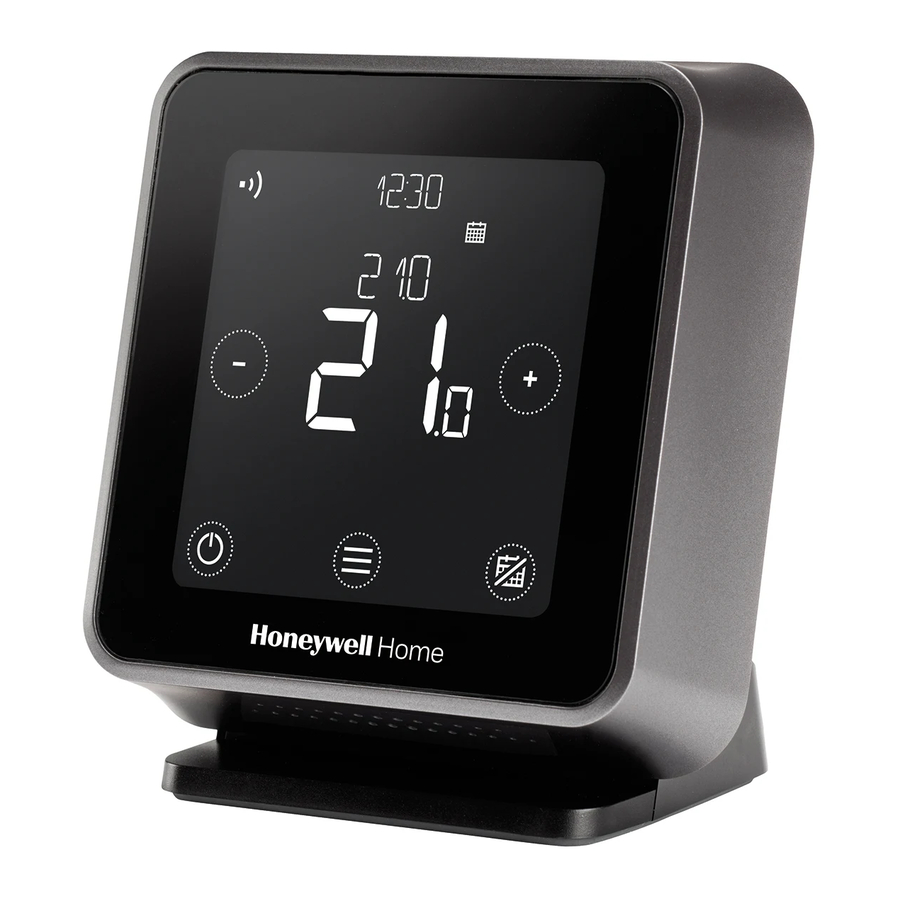

Honeywell Lyric T6R-HW nutika termostaadi paigaldusjuhend
Sissejuhatus
Ühildub Sundial Y- ja S-plaaniga salvestatud kuuma vee süsteemidega, millel on tsoonventiilid. Ühildub ka 24-230V sisse/välja seadmetega, nagu gaasikatlad, kombikatlad ja soojuspumbad.
Toodetud ettevõtte Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Šveits, keskkonna- ja energialahenduste divisjoni jaoks ja nimel selle volitatud esindaja Honeywell Inc. poolt.
Vajad abi? Abi saamiseks külastage: getconnected.honeywell.com
Honeywell Control Systems Ltd., Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB
Kinnitused
Vastab järgmiste direktiivide kaitse nõuetele: EMC: 2014/30/EU, LVD: 2014/35/EU ja RED: 2014/53/EU. Käesolevaga kinnitab Honeywell, et see termostaat vastab direktiivi 2014/53/EL olulistele nõuetele ja muudele asjakohastele sätetele. ELi vastavusdeklaratsiooni täistekst on saadaval järgmisel Interneti-aadressil: http://hwll.co/DoC
RF (868MHz): vastuvõtja kategooria 2, maksimaalne RF-võimsus 25mW, 868–868.6MHz (868.3MHz)
Wi-Fi (2.4GHz): maksimaalne võimsus 100mW, 2.4–2.458Ghz
ErP: klass VI (+4%), (EL) 811/2013
Peab paigaldama pädev isik!
Lugege need juhised hoolikalt läbi. Nende juhiste eiramine võib toodet kahjustada või põhjustada ohtliku olukorra.
Lülitage toide VÄLJA ja eemaldage vana termostaat
Oma ohutuse tagamiseks veenduge alati, et vooluvõrgu toide on VÄLJA lülitatud enne juhtmestikule juurdepääsu.
Vana termostaadi eemaldamisel pidage meeles, et olemasolevat juhtmestikku enam ei kasutata.
T6R-HW termostaati ei tohiks paigutada tuuletõmbuse lähedusse, otsese päikesevalguse kätte ega soojusallikate lähedusse.
WEEE direktiiv 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete direktiiv
Toote eluea lõppedes kõrvaldage pakend ja toode vastavasse taaskasutuskeskusesse. Ärge kõrvaldage seadet koos tavaliste olmejäätmetega. Ärge põletage toodet.
Vastuvõtukarbi ettevalmistamine paigaldamiseks
Enne vastuvõtukarbi paigaldamist
Leidke katla lähedalt sobiv koht. Jätke vähemalt 30 cm kaugus mis tahes metallesemetest, sealhulgas seinakarpide ja katla korpusest.
Lõdvendage esiosa kruvi, et eemaldada kaas, või pingutage seda, kui kaas on tagasi paigas.
Vajalik paigaldamise ajal:
- Kaabel 2 juhtmega katlast vastuvõtukarbini.
- Vastuvõtukarp vajab 230V toidet
Vastuvõtukarbi paigaldamine
Vaadake leheküljel olevaid juhtmestiku skeeme
- Seinakarp või tagumine juhtmestik
Kaablitele ja seinakarbi kruviaukudele juurdepääsuks avage klemmploki klapp.
![Vastuvõtukarbi paigaldamine - Samm 1]( "Honeywell - Lyric T6R-HW - Vastuvõtukarbi paigaldamine - Samm 1")
- Pinnajuhtmestik
Kasutage pinnajuhtmestiku kinnitamiseks kaabliklambreid.
![Vastuvõtukarbi paigaldamine - Samm 2]( "Honeywell - Lyric T6R-HW - Vastuvõtukarbi paigaldamine - Samm 2")
- Asetage kaas tagasi
Leidke kaane ja seinaplaadi ülaosas olevad hinged, sulgege kaas ja kinnitage kruviga.
![]()
Lyric T6R HW termostaadi paigaldamine
Valige sobiv pistik.
Asetage termostaat tasasele, horisontaalsele pinnale ja ühendage see vooluvõrku.
Paigaldamise lõpetamine
Lülitage sisse kütteseadme ja vastuvõtukarbi toide.
Seadmete uuesti sidumiseks lähtestage vastuvõtukarp, seejärel vajutage nuppu 3 sekundit. Vastuvõtukarbi LED-tuli vilgub kollaselt, näidates, et karp on sidumisrežiimis. Termostaadil vajutage
5 sekundit, et siseneda täpsemasse menüüsse. Navigeerige sidumisele (Binding), tühjendage praegune sidumine ja seejärel siduge seade uuesti.
Seadistamine ja konfiguratsioon
- Puudutage
![]()
et alustada termostaadi seadistamist.
![]()
et alustada termostaadi seadistamist.
- Valige oma keel.
![]()
- Määrake kellaaja vorming, kellaaeg ja kuupäev.
![]()
- Puudutage
![]()
seadistamise lõpetamiseks.
(![]()
rakenduse abil seadistamist praegu ei toetata)
![]()
seadistamise lõpetamiseks.
Kui seadistamine on lõpetatud ja teil on vaja rohkem sätteid muuta, minge täpsemasse menüüsse. Täpsemale menüüle juurdepääsuks vajutage 5 sekundit.
Täpsemas menüüs saab reguleerida järgmisi sätteid:
| Menüüelement | Vaikimisi | Valikud |
| KEEL (LANGUAGE) | Inglise (English) | 0 = Inglise (English), 1 = Prantsuse (Français), 2 = Hispaania (Español) 3 = Saksa (Deutsch), 4 = Hollandi (Nederlands), 5 = Itaalia (Italiano) |
| SÜSTEEMI TÜÜP (SYSTEM TYPE) | Küte+Soe vesi (Heat+HW) | Ainult küte (Heating only), Küte + Soe vesi (Heating + Hot Water), Küte + Jahutus (Heating + Cooling) |
| OPENTHERM | - | OpenTherm katla andmed, kui need on saadaval |
| TSÜKLIKIIRUS (CYCLE RATE) | 6 | 3, 6, 9 või 12 |
| MINIMAALNE SEESOLEKU AEG (MINIMUM ON TIME) | 1 minut | 1, 2, 3, 4 või 5 minutit |
| KÜTTEVAHEMIK (HEAT RANGE) | Min = 5.0ºC Max = 35.0ºC | Min: 5ºC kuni 21ºC, Max: 21ºC kuni 35ºC |
| AJAKAVA VALIKUD (SCHEDULE OPTIONS) | Igapäevane (Daily) | 1 = Igapäevane ajakava (Daily schedule), 2 = 5+2 päeva ajakava (5+2 days schedule) |
| OPTIMISEERI (OPTIMISE) | Opt. algus VÄLJAS (Opt. start OFF) Opt. lõpp VÄLJAS (Opt. stop OFF) | Opt. algus (Opt. start): 0 = väljas (off), 1 = sees (on), 2 = viivitatud algus (Delayed start) Opt. lõpp (Opt. stop): 0 = väljas (off), 1 = sees (on) |
| KELL (CLOCK) | Vorming: 24h Aeg: --:-- Kuupäev: 01/09/16 | Kellaaja vorming (Clock format): 1 = 12h, 2 = 24h Seadistage kellaaeg ja kuupäev (Setup time and date) |
| MADALA KOORMUSE JUHTIMINE (LOW LOAD CONTROL) | SEES (ON) | 0 = väljas (off), 1 = sees (on) |
| TEMPERATUURI NIHUTAMINE (TEMPERATURE OFFSET) | 0.0ºC | 1.5 ºC kuni 1.5ºC |
| SIDUMINE (BINDING) | - | Seo (Bind), kontrolli RF-i ja tühjenda sidumine (clear bind). |
| LÄHTESTAMINE (RESET) | - | Tehase (Factory), ajakava (schedule), WiFi ja HomeKit lähtestamine |
| TURVALINE REŽIIM (FAILSAFE) | VÄLJAS (OFF) | 0 = väljas (off), 1 = sees (on) |
Juhtmestiku skeemid
(*Turvalisuse kaalutlustel: suunake see juhtmestik läbi toru või seina, et see ei oleks ligipääsetav.)
* Õigete klemmide jaoks vaadake katla spetsifikatsioone
