Honeywell Lyric T6R-HW Ghid de instalare termostat inteligent

Cuprins

1 Introducere
2 Opriți alimentarea și scoateți termostatul vechi
3 Pregătiți cutia receptorului pentru instalare
4 Instalați cutia receptorului
5 Instalați termostatul Lyric T6R HW
6 Finalizați instalarea
7 Configurare
8 Referințe
9 Descărcați manualul
10 În alte limbi

Introducere

Compatibil cu sistemele de apă caldă stocată Sundial Y- și S-plan cu supape de zonă. De asemenea, compatibil cu aparate de 24-230V on/off, cum ar fi centrale termice pe gaz, centrale termice combi și pompe de căldură.
Fabricat pentru și în numele Diviziei de Soluții de Mediu și Energie a Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Elveția de către Reprezentantul său Autorizat Honeywell Inc.

Aveți nevoie de ajutor? Pentru asistență, vă rugăm să vizitați: getconnected.honeywell.com

Honeywell Control Systems Ltd., Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB

Aprobări
Conform cu cerințele de protecție ale următoarelor directive: EMC: 2014/30/EU, LVD: 2014/35/EU și RED: 2014/53/EU. Prin prezenta, Honeywell, declară că acest termostat este în conformitate cu cerințele esențiale și alte prevederi relevante ale Directivei 2014/53/EU. Textul integral al Declarației de Conformitate UE este disponibil la următoarea adresă de internet: http://hwll.co/DoC
RF (868MHz): Categoria receptorului 2, Putere RF maximă 25mW, 868–868.6MHz (868.3MHz)
Wi-Fi (2.4GHz): Putere maximă 100mW, 2.4–2.458Ghz
ErP: Clasa VI (+4%), (EU) 811/2013

Trebuie instalat de o persoană competentă!
Citiți cu atenție aceste instrucțiuni. Nerespectarea acestor instrucțiuni poate deteriora produsul sau poate provoca o situație periculoasă.

Opriți alimentarea și scoateți termostatul vechi

Pentru a vă asigura siguranța, asigurați-vă întotdeauna că alimentarea principală este oprită înainte de a accesa cablajul.
În cazul scoaterii termostatului vechi, rețineți că cablajul existent nu va mai fi utilizat.

Termostatul T6R-HW nu trebuie așezat lângă curenți de aer, în lumina directă a soarelui sau lângă surse de căldură.

Directiva DEEE 2012/19/UE Directiva privind deșeurile de echipamente electrice și electronice
La sfârșitul duratei de viață a produsului, aruncați ambalajul și produsul într-un centru de reciclare corespunzător. Nu aruncați unitatea împreună cu deșeurile menajere obișnuite. Nu ardeți produsul.

Pregătiți cutia receptorului pentru instalare

Înainte de instalarea cutiei receptorului
Găsiți o locație potrivită lângă centrală. Lăsați o distanță de cel puțin 30 cm față de orice obiecte metalice, inclusiv cutiile de perete și carcasa centralei.

Slăbiți șurubul frontal pentru a scoate capacul sau strângeți-l când capacul este pus la loc.

Necesare în timpul instalării:

Cablu cu 2 fire de la centrală la cutia receptorului.
Cutia receptorului necesită alimentare de 230V

Instalați cutia receptorului

Vă rugăm să consultați schemele de cablare de pe pagina următoare

Cutie de perete sau cablare posterioară
Deschideți clapeta blocului de borne pentru a accesa cablurile și găurile pentru șuruburile cutiei de perete.
Cablare de suprafață
Utilizați clemele de cablu pentru a fixa cablarea de suprafață.
Înlocuiți capacul
Localizați balamalele din partea de sus a capacului și a plăcii de perete, închideți capacul și fixați-l cu șurubul.

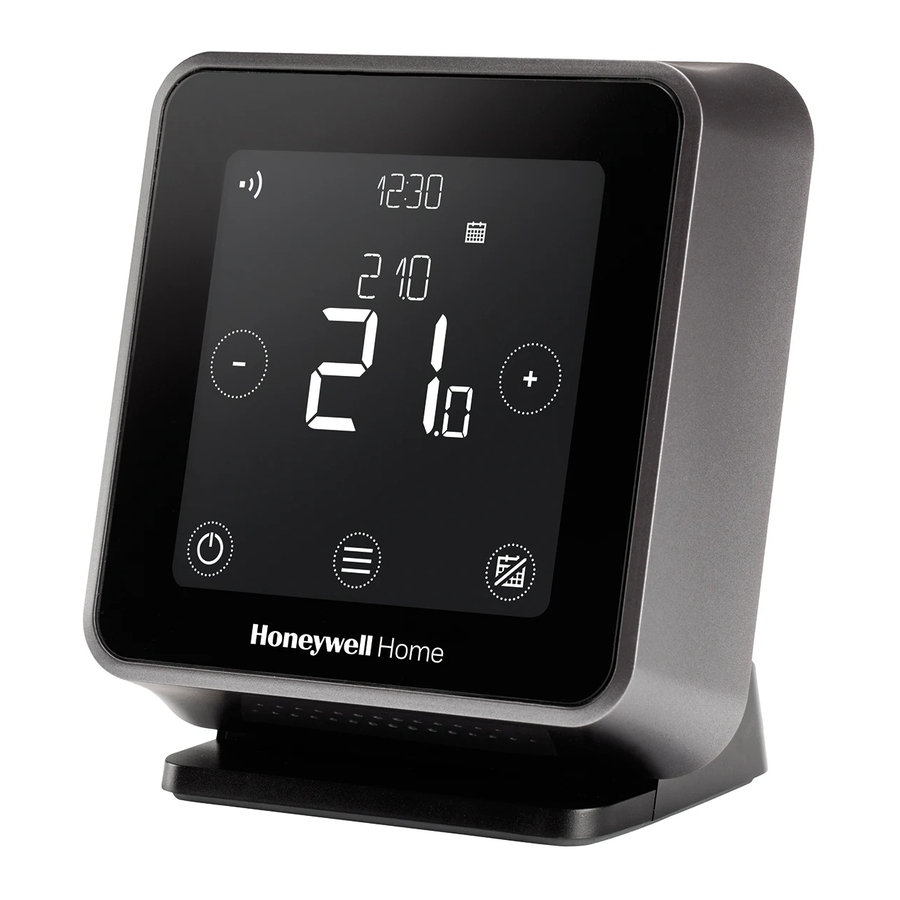

Instalați termostatul Lyric T6R HW

Alegeți ștecherul corespunzător.
Așezați termostatul pe o suprafață orizontală plană și conectați-l.

Finalizați instalarea

Porniți alimentarea principală la aparatul de încălzire și la cutia receptorului.

Pentru a reatribui unitățile, resetați cutia receptorului, apoi apăsați butonul timp de 3 secunde. LED-ul de pe cutia receptorului va clipi galben pentru a indica faptul că cutia este în modul de atribuire. Pe termostat, apăsați timp de 5 secunde pentru a intra în meniul avansat. Navigați la Binding (Atribuire), ștergeți atribuirea curentă, apoi atribuiți din nou dispozitivul.

Configurare

Atingeți pentru a începe configurarea termostatului.

Selectați limba dvs.

Setați formatul ceasului, ora și data.

Atingeți pentru a finaliza configurarea.
( configurarea folosind aplicația nu este acceptată în prezent)

Odată ce configurarea este finalizată, dacă trebuie să modificați mai multe setări, accesați meniul avansat. Pentru a accesa meniul avansat, apăsați timp de 5 secunde.

În meniul avansat, pot fi ajustate următoarele setări:

Element de meniu	Implicit	Opțiuni
LIMBĂ (LANGUAGE)	Engleză (English)	0 = Engleză (English), 1 = Franceză (Français), 2 = Spaniolă (Español) 3 = Germană (Deutsch), 4 = Olandeză (Nederlands), 5 = Italiană (Italiano)
TIP SISTEM (SYSTEM TYPE)	Încălzire+AC (Heat+HW)	Numai încălzire (Heating only), Încălzire + Apă caldă (Heating + Hot Water), Încălzire + Răcire (Heating + Cooling)
OPENTHERM	-	Date despre centrala OpenTherm când sunt disponibile
RATĂ CICLU (CYCLE RATE)	6	3, 6, 9 sau 12
TIMP MINIM DE FUNCȚIONARE (MINIMUM ON TIME)	1 minut	1, 2, 3, 4 sau 5 minute
INTERVAL CĂLDURĂ (HEAT RANGE)	Min = 5.0ºC Max = 35.0ºC	Min: 5ºC la 21ºC, Max: 21ºC la 35ºC
OPȚIUNI PROGRAM (SCHEDULE OPTIONS)	Zilnic (Daily)	1 = Program zilnic (Daily schedule), 2 = Program 5+2 zile (5+2 days schedule)
OPTIMIZARE (OPTIMISE)	Pornire optimă OPRIT (Opt. start OFF) Oprire optimă OPRIT (Opt. stop OFF)	Pornire optimă (Opt. start): 0 = oprit (off), 1 = pornit (on), 2 = Pornire întârziată (Delayed start) Oprire optimă (Opt. stop): 0 = oprit (off), 1 = pornit (on)
CEAS (CLOCK)	Format: 24h Ora: --:-- Data: 01/09/16	Format ceas (Clock format): 1 = 12h, 2 = 24h Configurați ora și data (Setup time and date)
CONTROL SARCINĂ SCĂZUTĂ (LOW LOAD CONTROL)	PORNIT (ON)	0 = oprit (off), 1 = pornit (on)
DECALAJ TEMPERATURĂ (TEMPERATURE OFFSET)	0.0ºC	1.5 ºC la 1.5ºC
ATRIBUIRE (BINDING)	-	Atribuire (Bind), verificați RF și ștergeți atribuirea (clear bind).
RESETARE (RESET)	-	Resetați din fabrică (Factory), program (schedule), WiFi și HomeKit
SIGURANȚĂ (FAILSAFE)	OPRIT (OFF)	0 = oprit (off), 1 = pornit (on)

Scheme de cablare
(*Din motive de securitate: direcționați acest cablaj prin conductă sau în perete, astfel încât să nu fie accesibil.)

* Consultați specificațiile centralei pentru bornele corecte

Referințe

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
