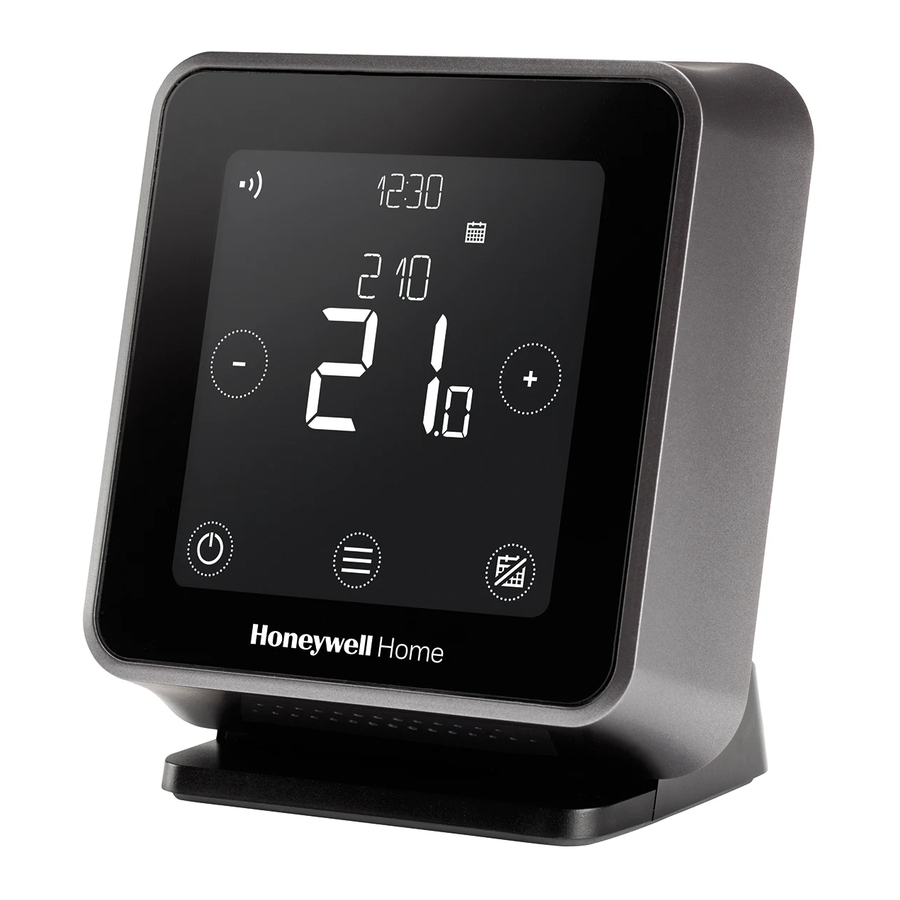

Honeywell Lyric T6R-HW išmanaus termostato įdiegimo vadovas

Turinys

1 Įvadas
2 Išjunkite maitinimą ir išimkite seną termostatą
3 Paruoškite imtuvo dėžutę montavimui
4 Įdiekite imtuvo dėžutę
5 Įdiekite "Lyric T6R HW" termostatą
6 Užbaikite diegimą
7 Nustatymas ir konfigūracija
8 Nuorodos
9 Atsisiųsti instrukciją
10 Kitomis kalbomis

Įvadas

Suderinamas su "Sundial" Y ir S plano karšto vandens sistemomis su zoniniais ventiliais. Taip pat suderinamas su 24-230 V įjungimo/išjungimo prietaisais, tokiais kaip dujiniai katilai, kombinuoti katilai ir šilumos siurbliai.
Pagaminta "Honeywell Technologies Sàrl", ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Šveicarija, Aplinkosaugos ir energetikos sprendimų padalinio vardu ir užsakymu, jos įgaliotojo atstovo "Honeywell Inc."

Reikia pagalbos? Jei reikia pagalbos, apsilankykite: getconnected.honeywell.com

"Honeywell Control Systems Ltd.", Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB

Patvirtinimai
Atitinka šių direktyvų apsaugos reikalavimus: EMC: 2014/30/ES, LVD: 2014/35/ES ir RED: 2014/53/ES. "Honeywell" pareiškia, kad šis termostatas atitinka esminius reikalavimus ir kitas susijusias Direktyvos 2014/53/ES nuostatas. Visą ES atitikties deklaracijos tekstą galima rasti šiuo interneto adresu: http://hwll.co/DoC
RF (868MHz): 2 kategorijos imtuvas, maksimali RF galia 25mW, 868–868.6MHz (868.3MHz)
Wi-Fi (2.4GHz): maksimali galia 100mW, 2.4–2.458Ghz
ErP: VI klasė (+4%), (ES) 811/2013

Turi įdiegti kompetentingas asmuo!
Atidžiai perskaitykite šias instrukcijas. Nesilaikant šių instrukcijų, galite sugadinti gaminį arba sukelti pavojingą situaciją.

Išjunkite maitinimą ir išimkite seną termostatą

Kad užtikrintumėte savo saugumą, prieš prisijungdami prie laidų, visada įsitikinkite, kad maitinimas yra išjungtas.
Jei išimate seną termostatą, atminkite, kad esami laidai nebebus naudojami.
Išjunkite maitinimą ir išimkite seną termostatą
"T6R-HW" termostatas neturėtų būti dedamas šalia skersvėjų, tiesioginių saulės spindulių arba šalia šilumos šaltinių.

WEEE direktyva 2012/19/ES Elektros ir elektroninės įrangos atliekų direktyva
Pasibaigus gaminio naudojimo laikui, pakuotę ir gaminį išmeskite į atitinkamą perdirbimo centrą. Neišmeskite įrenginio su įprastomis buitinėmis atliekomis. Nedeginkite gaminio.

Paruoškite imtuvo dėžutę montavimui

Prieš montuojant imtuvo dėžutę
Raskite tinkamą vietą šalia katilo. Palikite bent 30 cm atstumą nuo bet kokių metalinių objektų, įskaitant sienines dėžutes ir katilo korpusą.
Paruoškite imtuvo dėžutę montavimui
Atsukite priekinį varžtą, kad nuimtumėte dangtelį, arba priveržkite jį, kai dangtelis vėl bus uždėtas.

Reikalinga montuojant:

Kabelis su 2 laidais nuo katilo iki imtuvo dėžutės.
Imtuvo dėžutei reikalingas 230 V maitinimas

Įdiekite imtuvo dėžutę

Žiūrėkite laidų schemas puslapyje

Sieninė dėžutė arba galinis laidų prijungimas
Atlenkite gnybtų bloko atvartą, kad pasiektumėte kabelius ir sieninės dėžutės varžtų skylutes.
Paviršinis laidų prijungimas
Naudokite kabelių spaustukus, kad pritvirtintumėte paviršinius laidus.
Uždėkite dangtelį
Raskite vyrius dangtelio ir sieninės plokštės viršuje, uždarykite dangtelį ir pritvirtinkite varžtu.

Įdiekite "Lyric T6R HW" termostatą

Pasirinkite tinkamą kištuką.
Padėkite termostatą ant lygaus, horizontalaus paviršiaus ir įjunkite jį į elektros lizdą.

Užbaikite diegimą

Įjunkite maitinimą į šildymo prietaisą ir imtuvo dėžutę.

Norėdami iš naujo susieti įrenginius, iš naujo nustatykite imtuvo dėžutę, tada paspauskite mygtuką 3 sekundes. Imtuvo dėžutės šviesos diodas mirksės geltonai, nurodydamas, kad dėžutė veikia susiejimo režimu. Termostate paspauskite 5 sekundes, kad įeitumėte į išplėstinį meniu. Eikite į "Binding" (susiejimas), išvalykite esamą susiejimą ir vėl susiekite įrenginį.

Nustatymas ir konfigūracija

Palieskite (Touch) kad pradėtumėte termostato nustatymą.

Pasirinkite savo kalbą.

Nustatykite laikrodžio formatą, laiką ir datą.

Palieskite (Touch) kad užbaigtumėte nustatymą.
( nustatymas naudojant programėlę šiuo metu nepalaikomas)

Kai nustatymas bus baigtas, jei norite pakeisti daugiau nustatymų, eikite į išplėstinį meniu. Norėdami patekti į išplėstinį meniu, paspauskite 5 sekundes.

Išplėstiniame meniu galima reguliuoti šiuos nustatymus:

Meniu elementas	Numatytasis	Parinktys
KALBA (LANGUAGE)	Anglų (English)	0 = Anglų (English), 1 = Prancūzų (Français), 2 = Ispanų (Español) 3 = Vokiečių (Deutsch), 4 = Olandų (Nederlands), 5 = Italų (Italiano)
SISTEMOS TIPAS (SYSTEM TYPE)	Šildymas+Karštas vanduo (Heat+HW)	Tik šildymas (Heating only), Šildymas + Karštas vanduo (Heating + Hot Water), Šildymas + Vėsinimas (Heating + Cooling)
OPENTHERM	-	"OpenTherm" katilo duomenys, kai yra
CIKLO GREITIS (CYCLE RATE)	6	3, 6, 9 arba 12
MINIMALUS ĮJUNGIMO LAIKAS (MINIMUM ON TIME)	1 minutė (1 minute)	1, 2, 3, 4 arba 5 minutės
ŠILDYMO DIAPAZONAS (HEAT RANGE)	Min = 5.0ºC Max = 35.0ºC	Min: 5ºC iki 21ºC, Max: 21ºC iki 35ºC
GRAFIKO PARINKTYS (SCHEDULE OPTIONS)	Kasdienis (Daily)	1 = Kasdienis grafikas (Daily schedule), 2 = 5+2 dienų grafikas (5+2 days schedule)
OPTIMIZUOTI (OPTIMISE)	Opt. pradžia IŠJUNGTA (Opt. start OFF) Opt. sustabdymas IŠJUNGTA (Opt. stop OFF)	Opt. pradžia: 0 = išjungta (off), 1 = įjungta (on), 2 = Atidėta pradžia (Delayed start) Opt. sustabdymas: 0 = išjungta (off), 1 = įjungta (on)
LAIKRODIS (CLOCK)	Formatas: 24h Laikas: --:-- Data: 01/09/16	Laikrodžio formatas: 1 = 12h, 2 = 24h Nustatymo laikas ir data
MAŽOS APKROVOS VALDYMAS (LOW LOAD CONTROL)	ĮJUNGTA (ON)	0 = išjungta (off), 1 = įjungta (on)
TEMPERATŪROS POSLINKIS (TEMPERATURE OFFSET)	0.0ºC	1.5 ºC iki 1.5ºC
SUSIEJIMAS (BINDING)	-	Susieti (Bind), patikrinti RF ir išvalyti susiejimą (clear bind).
ATSTATYMAS (RESET)	-	Gamyklinis (Factory), grafikas (schedule), "WiFi" ir "HomeKit" atstatymas
SAUGUS REŽIMAS (FAILSAFE)	IŠJUNGTA (OFF)	0 = išjungta (off), 1 = įjungta (on)
