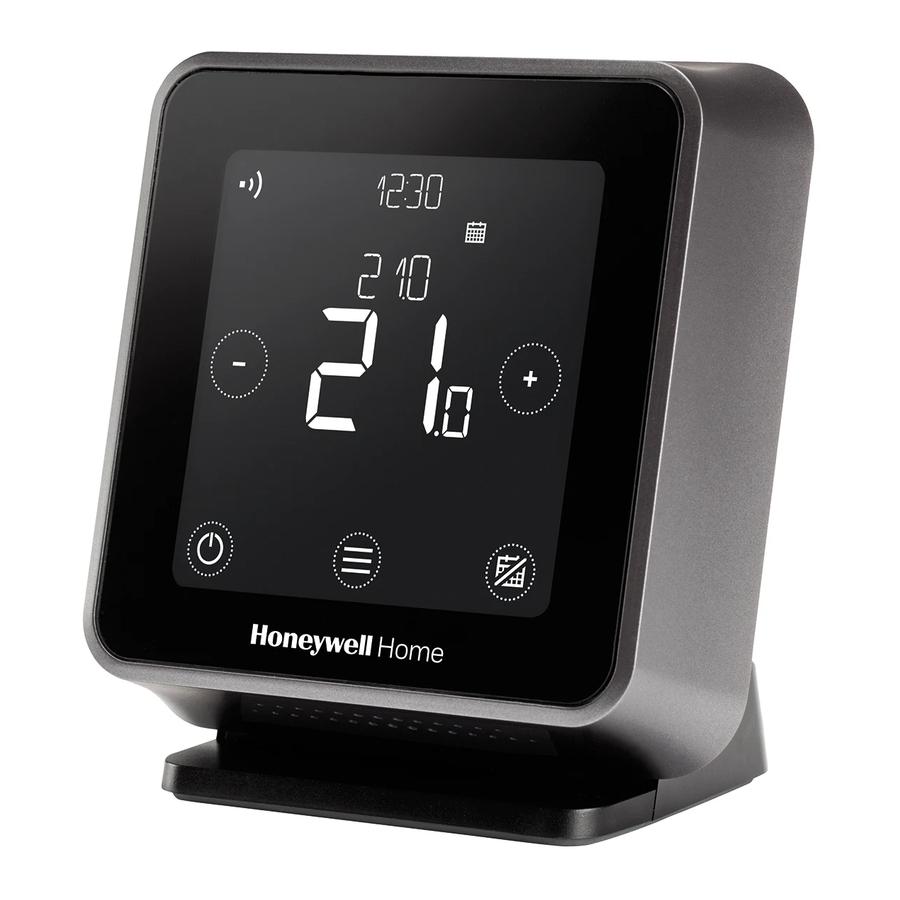

Honeywell Lyric T6R-HW Smart Thermostat Installationsanleitung

Inhalt

1 Einleitung
2 Schalten Sie den Strom AUS und entfernen Sie den alten Thermostat
3 Empfängerbox für die Installation vorbereiten
4 Empfängerbox installieren
5 Den Lyric T6R HW Thermostat installieren
6 Installation abschließen
7 Einrichtung und Konfiguration
8 Referenzen
9 Anleitung herunterladen
10 In anderen Sprachen

Einleitung

Kompatibel mit Sundial Y- und S-Plan-Warmwassersystemen mit Zonenventilen. Auch kompatibel mit 24-230V Ein/Aus-Geräten wie Gaskesseln, Kombikesseln und Wärmepumpen.
Hergestellt für und im Auftrag der Environmental and Energy Solutions Division von Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Schweiz, durch ihren autorisierten Vertreter Honeywell Inc.

Benötigen Sie Hilfe? Für Unterstützung besuchen Sie bitte: getconnected.honeywell.com

Honeywell Control Systems Ltd., Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB

Zulassungen
Entspricht den Schutzanforderungen der folgenden Richtlinien: EMC: 2014/30/EU, LVD: 2014/35/EU und RED: 2014/53/EU. Hiermit erklärt Honeywell, dass dieser Thermostat den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://hwll.co/DoC
RF (868MHz): Empfängerkategorie 2, Max. HF-Leistung 25mW, 868–868.6MHz (868.3MHz)
Wi-Fi (2.4GHz): Max. Leistung 100mW, 2.4–2.458Ghz
ErP: Klasse VI (+4%), (EU) 811/2013

Warnung Muss von einer sachkundigen Person installiert werden!
Lesen Sie diese Anweisungen sorgfältig durch. Die Nichtbeachtung dieser Anweisungen kann das Produkt beschädigen oder zu einem gefährlichen Zustand führen.

Schalten Sie den Strom AUS und entfernen Sie den alten Thermostat

Um Ihre Sicherheit zu gewährleisten, stellen Sie immer sicher, dass die Netzstromversorgung AUSGESCHALTET ist, bevor Sie auf die Verkabelung zugreifen.
Beachten Sie beim Entfernen des alten Thermostats, dass die bestehende Verkabelung nicht mehr verwendet wird.

Der T6R-HW Thermostat sollte nicht in der Nähe von Zugluft, direkter Sonneneinstrahlung oder Wärmequellen platziert werden.

WEEE-Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte
Entsorgen Sie am Ende der Produktlebensdauer die Verpackung und das Produkt in einem entsprechenden Recyclingzentrum. Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll. Verbrennen Sie das Produkt nicht.

Empfängerbox für die Installation vorbereiten

Vor der Installation der Empfängerbox
Wählen Sie einen geeigneten Standort in der Nähe des Heizkessels. Halten Sie einen Abstand von mindestens 30 cm zu allen Metallgegenständen, einschließlich Wanddosen und Kesselgehäuse, ein.

Lockern Sie die vordere Schraube, um die Abdeckung zu entfernen, oder ziehen Sie sie fest, wenn die Abdeckung wieder angebracht ist.

Benötigt während der Installation:

Kabel mit 2 Drähten vom Heizkessel zur Empfängerbox.
Die Empfängerbox benötigt 230V Stromversorgung.

Empfängerbox installieren

Bitte beachten Sie die Schaltpläne auf der nächsten Seite

Wanddose oder Rückseitige Verkabelung
Klappen Sie die Klemmenleistenabdeckung auf, um Zugang zu den Kabeln und Schraubenlöchern der Wanddose zu erhalten.
Aufputzverdrahtung
Verwenden Sie die Kabelklemmen, um die Aufputzverdrahtung zu sichern.
Abdeckung wieder anbringen
Platzieren Sie die Scharniere oben an der Abdeckung und der Wandplatte, schließen Sie die Abdeckung und sichern Sie sie mit der Schraube.

Den Lyric T6R HW Thermostat installieren

Wählen Sie den geeigneten Stecker.
Platzieren Sie den Thermostat auf einer ebenen, horizontalen Fläche und stecken Sie ihn ein.

Installation abschließen

Schalten Sie die Netzstromversorgung für das Heizgerät und die Empfängerbox EIN.

Warnung Um die Einheiten neu zu binden, setzen Sie die Empfängerbox zurück und drücken Sie dann die Taste für 3 Sekunden. Die LED an der Empfängerbox blinkt gelb, um anzuzeigen, dass sich die Box im Bindungsmodus befindet. Drücken Sie am Thermostat für 5 Sekunden, um das erweiterte Menü aufzurufen. Navigieren Sie zu Binding (Binden), löschen Sie die aktuelle Bindung und binden Sie das Gerät dann erneut.

Einrichtung und Konfiguration

Berühren Sie um mit der Einrichtung des Thermostats zu beginnen.

Wählen Sie Ihre Sprache.

Stellen Sie das Zeitformat, die Uhrzeit und das Datum ein.

Berühren Sie um die Einrichtung abzuschließen.
( die Einrichtung über die App wird derzeit nicht unterstützt)

Nachdem die Einrichtung abgeschlossen ist, und Sie weitere Einstellungen ändern müssen, rufen Sie das erweiterte Menü auf. Um das erweiterte Menü aufzurufen, drücken Sie für 5 Sekunden.

Im erweiterten Menü können die folgenden Einstellungen vorgenommen werden:

Menüpunkt	Standard	Optionen
LANGUAGE	English	0 = English, 1 = Français, 2 = Español 3 = Deutsch, 4 = Nederlands, 5 = Italiano
SYSTEM TYPE	Heizen+WW	Nur Heizen, Heizen + Warmwasser, Heizen + Kühlen
OPENTHERM	-	OpenTherm Kesseldaten, wenn verfügbar
CYCLE RATE	6	3, 6, 9 oder 12
MINIMUM ON TIME	1 Minute	1, 2, 3, 4 oder 5 Minuten
HEAT RANGE	Min = 5.0ºC Max = 35.0ºC	Min: 5ºC bis 21ºC, Max: 21ºC bis 35ºC
SCHEDULE OPTIONS	Täglich	1 = Täglicher Zeitplan, 2 = 5+2 Tage Zeitplan
OPTIMISE	Opt. Start AUS Opt. Stopp AUS	Opt. Start: 0 = aus, 1 = ein, 2 = Verzögerter Start Opt. Stopp: 0 = aus, 1 = ein
CLOCK	Format: 24h Uhrzeit: --:-- Datum: 01/09/16	Uhrzeitformat: 1 = 12h, 2 = 24h Uhrzeit und Datum einstellen
LOW LOAD CONTROL	EIN	0 = aus, 1 = ein
TEMPERATURE OFFSET	0.0ºC	1.5 ºC bis 1.5ºC
BINDING	-	Bind (Binden), RF prüfen und Bindung löschen.
RESET	-	Werks-, Zeitplan-, WiFi- und HomeKit-Reset
FAILSAFE	AUS	0 = aus, 1 = ein

Schaltpläne
(*Aus Sicherheitsgründen: diese Verkabelung durch ein Rohr oder in der Wand verlegen, damit sie nicht zugänglich ist.)

* Siehe Kesselspezifikationen für die richtigen Klemmen

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Honeywell Lyric T6R-HW Smart Thermostat Installationsanleitung herunterladen
