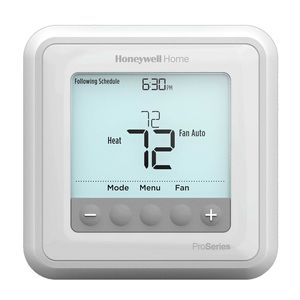

Honeywell T6 Pro Handbuch für programmierbaren Thermostat

Lieferumfang

• T6 Pro Thermostat
• UWP™ Montagesystem
• Honeywell Standard-Installationsadapter (Anschlussdosenadapter)
• Honeywell Dekorationsabdeckplatte – Klein; Größe 4-49/64 Zoll x 4-49/64 Zoll x 11/32 Zoll (121 mm x 121 mm x 9 mm)
• Schrauben und Dübel
• 2 AA-Batterien
• Installationsanleitung und Benutzerhandbuch

Installation der optionalen Abdeckplatte

HINWEIS: Wenn die optionale Abdeckplatte nicht benötigt wird, siehe "Installation des UWP-Montagesystems".

Verwenden Sie die optionale Abdeckplatte, wenn:

• Sie den Thermostat an einer elektrischen Anschlussdose montieren
• Oder wenn Sie Farbränder vom alten Thermostat abdecken müssen.

1. Trennen Sie den Anschlussdosenadapter von der Abdeckplatte. Siehe Abbildung 1.



2. Montieren Sie den Anschlussdosenadapter mit einer der acht Schraubenlöcher an der Wand oder einer Elektroinstallationsdose. Setzen Sie die mit dem Abdeckplatten-Kit gelieferten Befestigungsschrauben ein und ziehen Sie diese fest. Nicht zu fest anziehen. Siehe Abbildung 2. Stellen Sie sicher, dass die Adapterplatte waagerecht ist.



3. Befestigen Sie das UWP, indem Sie es an den oberen Haken des Anschlussdosenadapters hängen und dann den unteren Teil des UWP einrasten lassen. Siehe Abbildung 3.



4. Rasten Sie die Abdeckplatte auf den Anschlussdosenadapter ein. Siehe Abbildung 4.


Installation des UWP-Montagesystems

5. Bevor Sie beginnen, schalten Sie den Strom am Sicherungskasten oder Schalter ab. Öffnen Sie die Verpackung, um das UWP zu finden. Siehe Abbildung 5.



6. Positionieren Sie das UWP an der Wand. Nivellieren und markieren Sie die Bohrpositionen. Siehe Abbildung 6.
   Bohren Sie Löcher an den markierten Stellen und klopfen Sie dann die mitgelieferten Wanddübel mit einem Hammer leicht in die Wand.
   ‒ Bohren Sie 7/32 Zoll Löcher für Trockenbauwände.



7. Ziehen Sie die Tür auf und führen Sie die Kabel durch die Verdrahtungsöffnung des UWP. Siehe Abbildung 7.



8. Platzieren Sie das UWP über den Wanddübeln. Setzen Sie die mit dem UWP gelieferten Befestigungsschrauben ein und ziehen Sie diese fest. Nicht zu fest anziehen. Ziehen Sie sie fest, bis sich das UWP nicht mehr bewegt. Schließen Sie die Tür. Siehe Abbildung 8.

   Verwenden Sie 3x mitgelieferte Schrauben #8 1-1/2 Zoll

Stromversorgungsoptionen

Führen Sie die R- und C-Kabel in die dafür vorgesehenen Klemmen für die primäre Wechselstromversorgung ein (die C-Klemme ist optional, wenn Batterien installiert sind, wird aber empfohlen). Entfernen Sie die Kabel, indem Sie die Klemmenlaschen herunterdrücken.

Legen Sie AA-Batterien für die primäre oder Notstromversorgung ein.

Einstellen der Schiebeschalter

R-Schiebeschalter einstellen.

• Verwenden Sie den integrierten Jumper (R-Schiebeschalter), um zwischen Ein- und Zwei-Transformator-Systemen zu unterscheiden.
• Wenn nur ein R-Kabel vorhanden ist und es mit der Klemme R, Rc oder RH verbunden ist, stellen Sie den Schiebeschalter in die obere Position (1 Kabel).
• Wenn ein Kabel mit der R-Klemme und ein Kabel mit der Rc-Klemme verbunden ist, stellen Sie den Schiebeschalter in die untere Position (2 Kabel).

HINWEIS: Die Schiebeschalter für U-Klemmen sollten bei T6 Pro Modellen an Ort und Stelle belassen werden.

UWP Montagesystem

R/Rc-Schiebeschalter

Anschlussbezeichnungen für die Verdrahtung

Hinweis: Möglicherweise werden nicht alle Klemmen verwendet, abhängig von der Art des zu verdrahtenden Systems. Die am häufigsten verwendeten Klemmen sind schattiert.

S	Eingang für verdrahtete Innen- oder Außensensoren (nur TH6320U und TH6220U)
S
Y	Kompressorschütz (Stufe 1)
Y2	Kompressorschütz (Stufe 2)
G	Lüfterrelais
C	24VAC Masse. Bei Zwei-Transformator-Systemen, verwenden Sie das Massekabel vom Kühltransformator.
U	Unbenutzt
U
L/A-A	Wärmepumpen-Fehlereingang (Massekabel (C) für LA/A erforderlich)
O/B	Umschaltventil
AUX - W2	Zusatzheizungsrelais Heizrelais (Stufe 2)
E	Notheizungsrelais
W	Heizrelais (Stufe 1)
K	Mit K am Wire Saver Modul** verbinden
R	24VAC Strom vom Heiztransformator*
Rc	24VAC Strom vom Kühltransformator*

* Die Klemme kann mit dem Schiebeschalter gebrückt werden. Siehe "Einstellen der Schiebeschalter" oben.

** Das THP9045A1023 Wire Saver Modul wird bei Heiz-/Kühlsystemen verwendet, wenn Sie nur vier Kabel am Thermostat haben und ein fünftes Kabel für ein Massekabel benötigen. Verwenden Sie die K-Klemme anstelle der Y- und G-Klemmen bei konventionellen Systemen oder Wärmepumpensystemen, um die Steuerung des Lüfters und des Kompressors über ein einziges Kabel zu ermöglichen – das ungenutzte Kabel wird dann zu Ihrem Massekabel. Weitere Informationen finden Sie in der THP9045 Anleitung.

Verkabelung konventioneller Systeme: Warmluft und Hydronik

Schattierte Bereiche unten gelten nur für TH6320U/TH6220U oder wie anderweitig vermerkt.

1H/1C System (1 Transformator)
R Stromversorgung [1]
Rc [R+Rc durch Schieberegler-Lasche verbunden] [2]
Y Kompressorschütz
C 24VAC gemeinsamer Anschluss [3]
W Heizrelais
G Lüfterrelais

1H/1C System (2 Transformatoren)
R Stromversorgung (Heiztransformator) [1]
Rc Stromversorgung (Kühltransformator) [1]
Y Kompressorschütz
C 24VAC gemeinsamer Anschluss [3, 4]
W Heizrelais
G Lüfterrelais

Nur-Heizen-System
R Stromversorgung [1]
Rc [R+Rc durch Schieberegler-Lasche verbunden] [2]
C 24VAC gemeinsamer Anschluss [3]
W Heizrelais

Nur-Heizen-System mit Lüfter
R Stromversorgung [1]
Rc [R+Rc durch Schieberegler-Lasche verbunden] [2]
C 24VAC gemeinsamer Anschluss [3]
W Heizrelais
G Lüfterrelais

Nur-Heizen-System (Series 20) [5]
R Series 20 Ventilanschluss "R" [1]
Rc [R+Rc durch Schieberegler-Lasche verbunden] [2]
Y Series 20 Ventilanschluss "W"
C 24VAC gemeinsamer Anschluss [3]
W Series 20 Ventilanschluss "B"

Nur-Kühlen-System
R Stromversorgung [1]
Rc [R+Rc durch Schieberegler-Lasche verbunden] [2]
Y Kompressorschütz
C 24VAC gemeinsamer Anschluss [3]
G Lüfterrelais

Nur-Heizen-System (stromgesteuertes Zonenventil) [5]
R Stromversorgung [1]
Rc [R+Rc durch Schieberegler-Lasche verbunden] [2]
W Ventil
C 24VAC gemeinsamer Anschluss [3]

2H/2C System (1 Transformator) [6]
R Stromversorgung [1]
Rc [R+Rc durch Schieberegler-Lasche verbunden] [2]
Y Kompressorschütz (Stufe 1)
C 24VAC gemeinsamer Anschluss [3]
W Heizrelais (Stufe 1)
G Lüfterrelais
W2 Heizrelais (Stufe 2)
Y2 Kompressorschütz (Stufe 2)

HINWEISE
Kabel-Spezifikationen: Verwenden Sie 18- bis 22-Gauge Thermostatkabel. Abgeschirmtes Kabel ist nicht erforderlich.
[1] Stromversorgung. Sorgen Sie für eine Trennvorrichtung und einen Überlastschutz nach Bedarf.
[2] Bewegen Sie die R-Slider Tab auf der UWP-Platine auf die R Einstellung. Weitere Informationen finden Sie unter "Setting Slider Tabs" (Schieberegler-Laschen einstellen).
[3] Optionaler 24VAC gemeinsamer Anschluss.
[4] Der gemeinsame Anschluss muss vom Kühltransformator kommen.
[5] Stellen Sie in ISU den Heizsystemtyp auf Radiant Heat ein. Stellen Sie die Anzahl der Kühlstufen auf 0 ein.
[6] Stellen Sie im Installer Setup den Systemtyp auf 2Heat/2Cool Conventional ein.

Verdrahtung von Wärmepumpensystemen

Die schattierten Bereiche unten gelten nur für TH6320U/TH6220U oder wie anderweitig vermerkt.

1H/1C Wärmepumpensystem
R Stromversorgung [1]
Rc [R+Rc durch Schieberegler verbunden] [2]
Y Kompressorschütz
C 24VAC gemeinsamer Anschluss [3]
O/B Umschaltventil [7]
G Lüfterrelais
W Diesen Anschluss nicht für Wärmepumpenanwendungen verwenden!

2H/1C Wärmepumpensystem [8]
R Stromversorgung [1]
Rc [R+Rc durch Schieberegler verbunden] [2]
Y Kompressorschütz
C 24VAC gemeinsamer Anschluss [3]
O/B Umschaltventil [7]
G Lüfterrelais
Aux Zusatzheizung
E Notheizungsrelais
L Wärmepumpen-Fehlereingang
W Diesen Anschluss nicht für Wärmepumpenanwendungen verwenden!

2H/2C Wärmepumpensystem (nur TH6320U) [9]
R Stromversorgung [1]
Rc [R+Rc durch Schieberegler verbunden] [2]
Y Kompressorschütz (Stufe 1)
C 24VAC gemeinsamer Anschluss [3]
O/B Umschaltventil [7]
G Lüfterrelais
Y2 Kompressorschütz (Stufe 2)
L Wärmepumpen-Fehlereingang
W Diesen Anschluss nicht für Wärmepumpenanwendungen verwenden!

3H/2C Wärmepumpensystem (nur TH6320U) [10]
R Stromversorgung [1]
Rc [R+Rc durch Schieberegler verbunden] [2]
Y Kompressorschütz (Stufe 1)
C 24VAC gemeinsamer Anschluss [3]
O/B Umschaltventil [7]
G Lüfterrelais
Aux Zusatzheizung
E Notheizungsrelais
Y2 Kompressorschütz (Stufe 2)
L Wärmepumpen-Fehlereingang
W Diesen Anschluss nicht für Wärmepumpenanwendungen verwenden!

Bivalentes System (nur TH6320U / TH6220U)
R Stromversorgung [1]
Rc [R+Rc durch Schieberegler verbunden] [2]
Y Kompressorschütz (Stufe 1)
C 24VAC gemeinsamer Anschluss [3]
O/B Umschaltventil [7]
G Lüfterrelais
Aux Zusatzheizung
E Notheizungsrelais
Y2 Kompressorschütz (Stufe 2 – bei Bedarf) [11]
L Wärmepumpen-Fehlereingang
S Außensensor
S Außensensor
W Diesen Anschluss nicht für Wärmepumpenanwendungen verwenden!

HINWEISE
Kabel Spezifikationen: Verwenden Sie 18- bis 22-gauge Thermostatkabel. Geschirmtes Kabel ist nicht erforderlich.
[1] Stromversorgung. Trennmittel und Überlastschutz nach Bedarf bereitstellen.
[2] Bewegen Sie den R-Schieberegler auf dem UWP auf die R Einstellung. Weitere Informationen finden Sie unter "Setting Slider Tabs" (Einstellung der Schieberegler).
[3] Optionaler 24VAC gemeinsamer Anschluss.
[6] Im Installations-Setup den Systemtyp auf "2Heat/2Cool Conventional" (Konventionell 2 Heizstufen/2 Kühlstufen) einstellen.
[7] Im Installations-Setup das Umschaltventil auf O (für Kühlumschaltung) oder B (für Heizumschaltung) einstellen.
[8] Im ISU den Heizsystemtyp auf "Heat pump" (Wärmepumpe) einstellen. 1 Kompressor und 1 Stufe Notheizung.
[9] Im ISU den Heizsystemtyp auf "Heat pump" (Wärmepumpe) einstellen. 2 Kompressoren und 0 Stufe Notheizung.
[10] Im ISU den Heizsystemtyp auf "Heat pump" (Wärmepumpe) einstellen. 2 Kompressoren und 1 Stufe Notheizung.
[11] Bivalentes System mit Y2 nur für TH6320U.

Thermostatmontage

1. Überschüssiges Kabel in die Wandöffnung zurückschieben.
2. Die UWP-Abdeckung schließen. Sie sollte ohne Ausbeulen geschlossen bleiben.
3. Die UWP am Thermostat ausrichten und vorsichtig drücken, bis der Thermostat einrastet.
4. Die Stromversorgung am Sicherungskasten oder Schalter einschalten.


Uhrzeit und Datum einstellen

Uhrzeit

1. Drücken Sie Menu (Menü) an Ihrem Thermostat.
2. Drücken Sie + oder - um zu TIME (Uhrzeit) zu wechseln. Drücken Sie Select (Auswählen).
3. Drücken Sie + oder - um zwischen 12 oder 24 Stunden zu wählen. Drücken Sie Select (Auswählen).
4. Verwenden Sie + oder - um die Stunde einzustellen. Drücken Sie Select (Auswählen).
5. Verwenden Sie + oder - um die Minuten einzustellen. Drücken Sie Select (Auswählen) um das Menü Uhrzeit zu verlassen.


Datum

1. Wenn Sie zuvor die Uhrzeit eingestellt haben, fahren Sie mit Schritt 2 fort. Wenn Sie sich auf dem Home-Bildschirm befinden, drücken Sie Menu (Menü) an Ihrem Thermostat.
2. Drücken Sie + oder - um zu DATE (Datum) zu wechseln. Drücken Sie Select (Auswählen).
3. Verwenden Sie + oder - um das Jahr einzustellen. Drücken Sie Select (Auswählen).
4. Verwenden Sie die + oder - um den Monat einzustellen. Drücken Sie Select (Auswählen).
5. Verwenden Sie die + oder - um den Tag einzustellen. Drücken Sie Select (Auswählen) um zu speichern und das Menü Datum zu verlassen.


Systembetriebseinstellungen

1. Drücken Sie die Taste Mode (Modus), um zum nächsten verfügbaren Systemmodus zu wechseln.
2. Wechseln Sie durch die Modi, bis der gewünschte Systemmodus angezeigt wird, und lassen Sie ihn aktiviert.


HINWEIS: Die verfügbaren Systemmodi variieren je nach Modell und Systemeinstellungen.

Systemmodi:
‒ Auto (Automatisch)
‒ Heat (Heizen)
‒ Cool (Kühlen)
‒ Em Heat (Notheizung)
‒ Off (Aus)

Lüfterbetriebseinstellungen

1. Drücken Sie die Taste Fan (Lüfter), um zum nächsten verfügbaren Lüftermodus zu wechseln.
2. Wechseln Sie durch die Modi, bis der gewünschte Lüftermodus angezeigt wird, und lassen Sie ihn aktiviert.


HINWEIS: Die verfügbaren Lüftermodi variieren je nach Systemeinstellungen.

Lüftermodi:
‒ Auto: Der Lüfter läuft nur, wenn das Heiz- oder Kühlsystem eingeschaltet ist.
‒ On: Der Lüfter ist immer eingeschaltet.
‒ Circ: Der Lüfter läuft zufällig etwa 33 % der Zeit.

Warnungen oder Erinnerungen*

1. Drücken Sie Menu (Menü), und drücken Sie dann + bis die Anzeige ALRT anzeigt.
2. Drücken Sie Select (Auswählen), um anzuzeigen, welche Warnung(en) vorhanden ist/sind.
3. Das Wort SNZE (SNOOZE) (Schlummern) erscheint.
4. Drücken Sie Select (Auswählen) erneut, um die Erinnerung für 7 Tage zu schlummern.
5. Um die Warnung zu löschen, drücken Sie Select (Auswählen), und drücken Sie dann +, um zu CLER (Clear) (Löschen) zu gehen.
6. Drücken Sie Select (Auswählen), um die Erinnerung zu löschen.


* Einige Warnungen können nicht geschlummert oder gelöscht werden. Bitte rufen Sie Ihren örtlichen Heizungs- und Klimatechnikfachmann an, wenn dies auftritt. Das Heiz- und Kühlsystem benötigt möglicherweise eine Wartung.

Installations-Setup (ISU)

1. Halten Sie die Tasten CENTER (MITTE) und + für etwa 3 Sekunden gedrückt, um das erweiterte Menü aufzurufen.
2. Drücken Sie Select (Auswählen), um ISU aufzurufen.
3. Drücken Sie Select (Auswählen), um durch die Menü-Setup-Optionen zu blättern.
4. Drücken Sie + oder -, um Werte zu ändern oder aus verfügbaren Optionen auszuwählen.
5. Drücken Sie Select (Auswählen) und bestätigen Sie Ihre Einstellungen oder drücken Sie Back (Zurück), um Änderungen zu ignorieren und zum ISU-Menübildschirm zurückzukehren, um eine andere Setup-Option weiter zu bearbeiten.
6. Um den Setup-Prozess abzuschließen und Ihre Einstellungen zu speichern, drücken Sie Home (Startseite) und kehren Sie zum Startbildschirm zurück.



HINWEIS: Eine vollständige Liste aller Setup- (ISU) Parameter und Optionen beginnt unten.

Erweiterte Einrichtungsoptionen (ISU)

HINWEIS: Je nach Systemeinstellungen sind möglicherweise nicht alle Optionen verfügbar.

#ISU	ISU Name	ISU-Optionen (Werkseinstellung fettgedruckt)
120	Planungsoptionen	0 = Nicht programmierbar 2 = 5-2 Programmierbar 3 = 5-1-1 Programmierbar 4 = 7-Tage programmierbar
125	Temperaturanzeigeskala	0 = Fahrenheit 1 = Celsius
130	Außensensor (Nur TH6320U / TH6220U)	0 = Keine 1 = Verdrahteter Außensensor
200	Heizungssystemtyp	1 = Konventionelle Umluftheizung 2 = Wärmepumpe 3 = Strahlungswärme 5 = Keine (Nur Kühlen)
205	Heizungsanlagentyp	Konventionelle Umluftheizung: 1 = Gas-Umluftheizung mit Standardeffizienz 2 = Gas-Umluftheizung mit hoher Effizienz 3 = Öl-Umluftheizung 4 = Elektrische Umluftheizung 5 = Warmwasser-Gebläsekonvektor Wärmepumpe: 7 = Luft-Luft-Wärmepumpe 8 = Geothermische Wärmepumpe Strahlungswärme: 9 = Warmwasser-Strahlungswärme 12 = Dampf
218	Umschaltventil O/B	0 = O (O/B im Kühlbetrieb) 1 = B (O/B im Heizbetrieb)
220	Kühlstufen / Kompressorstufen 200=Konv / 200=WP	0, 1, 2 Hinweis: Nur 1 Kompressorstufe beim Modell TH6210U verfügbar. Nur 1 Kompressorstufe beim Modell TH6220U verfügbar, wenn für Wärmepumpe konfiguriert.
221	Heizstufen / Zusatzheizstufen	Heizstufen: 1, 2 Zusatzheizstufen: 0, 1
230	Lüftersteuerung im Heizbetrieb	1 = Anlage steuert Lüfter 2 = Thermostat steuert Lüfter
253	Steuerung der Aux/E-Klemme (Auf Einstellung „0“ bei allen Modellen außer TH6320U festgelegt)	0 = Aux & E zusammen ansteuern 1 = Aux und E unabhängig
255	Zusatzheizquelle (Nur Wärmepumpe) (Nur TH6320U / TH6220U)	1 = Elektrische Umluft 2 = Gas/Öl-Umluft (oder Fossile Umluft)
256	Notheizquelle (Nur TH6320U)	1 = Elektrische Umluft 2 = Gas/Öl-Umluft (oder Fossile Umluft)
260	Externes Fossiler Brennstoff Kit (Nur TH6320U / TH6220U)	0 = Thermostat steuert Zusatzheizung 1 = Externes Fossiler Brennstoff Kit steuert Zusatzheizung
300	Systemumschaltung	0 = Manuell 1 = Automatisch
303	Differenz für automatische Umschaltung	0°F bis 5°F 0.0°C bis 2.5°C Hinweis: Differenz ist NICHT Totband. Honeywell verwendet einen fortschrittlichen Algorithmus, der das Totband auf 0°F festlegt. Die Differenzeinstellung ist die Mindestanzahl von Grad vom Sollwert, die erforderlich ist, um vom zuletzt ausgeführten Modus (Heizen oder Kühlen) in den entgegengesetzten Modus zu wechseln, wenn sich der Thermostat in der automatischen Umschaltung befindet. Dies ist fortschrittlicher als bei früheren Thermostaten.
340	Abfall der Zusatzheizung	0 = Komfort 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F Hinweis: Einstellung 0 (Komfort) nur verfügbar, wenn Zusatzheizung (ISU 255) auf elektrisch eingestellt ist.
350	Hochschalt-Timer für Zusatzheizung	0 = Aus 1 = 30 Minuten 2 = 45 Minuten 3 = 60 Minuten 4 = 75 Minuten 5 = 90 Minuten 6 = 2 Stunden 7 = 3 Stunden 8 = 4 Stunden 9 = 5 Stunden 10 = 6 Stunden 11 = 8 Stunden 12 = 10 Stunden 13 = 12 Stunden 14 = 14 Stunden 16 = 16 Stunden
355	Kompressorsperre / Gleichgewichtspunkt	-- = Aus 5°F bis 60°F (in 5°F-Schritten) -15.0°C bis 15.5°C (in 2.5°C- oder 3.0°C-Schritten) Hinweis: Verwenden Sie einen verdrahteten Sensor, um die Kompressorsperre / den Gleichgewichtspunkt an TH6320U / TH6220U einzustellen.
356	Außenabschaltung Zusatzheizung	-- = Aus 5°F bis 65°F (in 5°F-Schritten) -15.0°C bis 18.5°C (in 2.5°C- oder 3.0°C-Schritten)
365	Kompressor-Taktfrequenz (Stufe 1)	1 - 6
366	Kompressor-Taktfrequenz (Stufe 1)	1 - 6
370	Heizungs-Taktfrequenz (Stufe 1)	1 - 12
371	Heizungs-Taktfrequenz (Stufe 2)	1 - 12
375	Heizungs-Taktfrequenz Zusatzheizung	1 - 12
378	Heizungs-Taktfrequenz Notheizung (Nur TH6320U)	1 - 12
387	Kompressorschutz	0 = Aus 1 - 5 Minuten
425	Adaptive Intelligente Wiederherstellung	0 = Nein 1 = Ja Hinweis: Adaptive Intelligente Wiederherstellung (AIR) ist eine Komforteinstellung. Die Heiz- oder Kühlanlage schaltet früher ein, um sicherzustellen, dass die Innentemperatur zur geplanten Zeit dem Sollwert entspricht.
430	Minimaler Kühlsollwert	50°F bis 99°F (50°F) 10.0°C bis 37.0°C (10.0°C)
431	Maximaler Heizsollwert	40°F bis 90°F (90°F) 4.5°C bis 32.0°C (32.0°C)
435	Tastatursperre	0 = Keine 1 = Teilweise 2 = Vollständig
500	Ist der Innentemperatursensor MIT IHREM SYSTEM VERDRAHTET? (Nur TH6320U / TH6220U)	0 = Nein 1 = Ja
515	Innentensortyp (Nur TH6320U / TH6220U)	0 = 10k 1 = 20k
520	Welche Sensoren werden für die TEMPERATURREGELUNG verwendet? (Mehrere Sensoren werden gemittelt) (Nur TH6320U / TH6220U)	1 = Nur Thermostat 2 = Nur verdrahtet 3 = Durchschnitt
702	Anzahl der Luftfilter	0 - 2
711	Erinnerung für Luftfilter 1 Wechsel	0 = Aus 1 = 10 Betriebsstunden-Tage 2 = 20 Betriebsstunden-Tage 3 = 30 Betriebsstunden-Tage 4 = 45 Betriebsstunden-Tage 5 = 60 Betriebsstunden-Tage 6 = 90 Betriebsstunden-Tage 7 = 120 Betriebsstunden-Tage 8 = 150 Betriebsstunden-Tage 9 = 30 Kalendertage 10 = 45 Kalendertage 11 = 60 Kalendertage 12 = 75 Kalendertage 13 = 3 Kalendermonate 14 = 4 Kalendermonate 15 = 5 Kalendermonate 16 = 6 Kalendermonate 17 = 9 Kalendermonate 18 = 12 Kalendermonate 19 = 15 Kalendermonate
712	Erinnerung für Luftfilter 2 Wechsel	0 = Aus 1 = 10 Betriebsstunden-Tage 2 = 20 Betriebsstunden-Tage 3 = 30 Betriebsstunden-Tage 4 = 45 Betriebsstunden-Tage 5 = 60 Betriebsstunden-Tage 6 = 90 Betriebsstunden-Tage 7 = 120 Betriebsstunden-Tage 8 = 150 Betriebsstunden-Tage 9 = 30 Kalendertage 10 = 45 Kalendertage 11 = 60 Kalendertage 12 = 75 Kalendertage 13 = 3 Kalendermonate 14 = 4 Kalendermonate 15 = 5 Kalendermonate 16 = 6 Kalendermonate 17 = 9 Kalendermonate 18 = 12 Kalendermonate 19 = 15 Kalendermonate
1400	Hintergrundbeleuchtung	0 = Bei Bedarf 1 = Kontinuierlich Hinweis: Für kontinuierlichen Betrieb ist ein gemeinsamer Draht erforderlich.
1401	Helligkeit der Hintergrundbeleuchtung	1 - 5 Hinweis: Nur sichtbar, wenn kontinuierliche Hintergrundbeleuchtung ausgewählt ist.
1410	Uhrzeitformat	12 / 24
1415	Sommerzeit	0 = Aus 1 = Ein
1420	Temperaturanzeige-Offset	-3 bis 3F (0) -1.5 bis 1.5C (0)

Installationssystemtest

So führen Sie einen Systemtest durch:

1. Halten Sie die Tasten CENTER und + für ca. 3 Sekunden gedrückt, um das erweiterte Menü aufzurufen.
2. Verwenden Sie +, um zu TEST zu gelangen. Drücken Sie Select (Auswählen), um den Systemtest aufzurufen.
3. Verwenden Sie +, um zwischen Heat (Heizen), Cool (Kühlen), Fan (Lüfter), Em Heat (Notheizung) oder Ver (Thermostat-Versionsinformationen) zu wechseln. Drücken Sie Select (Auswählen).
4. Drücken Sie +, um die Stufen einzeln einzuschalten, und drücken Sie -, um sie auszuschalten.
5. Verwenden Sie die Taste Home (Startseite), um den Systemtest zu beenden.



Systemtest		Systemstatus
Die schattierten Bereiche unten gelten nur für TH6320U/TH6220U oder wie anderweitig vermerkt.
Heizen	0	Alles Aus
	1	Heizstufe 1 Ein
	2	Heizstufe 2 ebenfalls Ein
	3	Heizstufe 3 ebenfalls Ein
Kühlen	0	Alles Aus
	1	Kühlstufe 1 Ein
	2	Kühlstufe 2 ebenfalls Ein
Notheizung	0	Alles Aus
	1	Notheizung Ein
Lüfter	0	Lüfter Aus
	1	Lüfter Ein

Spezifikationen

Temperaturbereiche
Heizen: 40°F bis 90°F (4.5°C bis 32.0°C)
Kühlen: 50°F bis 99°F (10.0°C bis 37.0°C)

Betriebsumgebungstemperatur
32°F bis 120°F (0 C° bis 48.9°C)

Betriebsumgebungstemperatur
37°F bis 102°F (2.8°C bis 38.9°C)

Lagertemperatur
-20°F bis 120°F (-28.9°C bis 48.9°C)

Betriebsrelative Luftfeuchtigkeit
5% bis 90% (nicht kondensierend)

Physikalische Abmessungen in Zoll (mm) (H x B x T)
4-1/16" H x 4-1/16" B x 1-5/32" T
103.5 mm H x 103.5 mm B x 29 mm T

Elektrische Leistungsdaten

Klemme	Spannung (50/60Hz)	Betriebsstrom
W Heizen (Powerpile)	20-30 Vac 750 mV DC	0.02-1.0 A 100 mA DC
W2 (Aux) Heizen	20-30 Vac	0.02-1.0 A
E Notheizung	20-30 Vac	0.02-0.5 A
Y Kompressor Stufe 1	20-30 Vac	0.02-1.0 A
Y2 Kompressor Stufe 2	20-30 Vac	0.02-1.0 A
G Lüfter	20-30 Vac	0.02-0.5 A
O/B Umschaltung	20-30 Vac	0.02-0.5 A
L/A Eingang	20-30 Vac	0.02-0.5 A

Fehlerbehebung

Wenn Sie Schwierigkeiten mit Ihrem Thermostat haben, versuchen Sie bitte die folgenden Vorschläge.
Die meisten Probleme können schnell und einfach behoben werden.

Anzeige ist leer

• Überprüfen Sie den Schutzschalter und setzen Sie ihn bei Bedarf zurück.
• Stellen Sie sicher, dass der Netzschalter für das Heiz- und Kühlsystem eingeschaltet ist.
• Stellen Sie sicher, dass die Ofentür sicher geschlossen ist.
• Stellen Sie sicher, dass frische AA-Alkalibatterien richtig eingelegt sind.

Heiz- oder Kühlsystem reagiert nicht

• Drücken Sie die Taste Mode (Modus), um das System auf Heat (Heizen) einzustellen. Stellen Sie sicher, dass die gewünschte Temperatur höher als die Innentemperatur eingestellt ist.
• Drücken Sie die Taste Mode (Modus), um das System auf Cool (Kühlen) einzustellen. Stellen Sie sicher, dass die gewünschte Temperatur niedriger als die Innentemperatur eingestellt ist.
• Überprüfen Sie den Schutzschalter und setzen Sie ihn bei Bedarf zurück.
• Stellen Sie sicher, dass der Netzschalter für das Heiz- und Kühlsystem eingeschaltet ist.
• Stellen Sie sicher, dass die Ofentür sicher geschlossen ist.
• Warten Sie 5 Minuten, bis das System reagiert.

Temperatureinstellungen ändern sich nicht

Stellen Sie sicher, dass die Heiz- und Kühltemperaturen auf akzeptable Bereiche eingestellt sind:

• Heizen: 40°F bis 90°F (4.5°C bis 32.0°C)
• Kühlen: 50°F bis 99°F (10.0°C bis 37.0°C)

"Cool On" (Kühlen Ein) oder "Heat On" (Heizen Ein) blinkt

• Die Kompressorschutzfunktion ist aktiviert. Warten Sie 5 Minuten, bis das System sicher neu startet, ohne den Kompressor zu beschädigen.

Zusatzheizung läuft im Kühlbetrieb

• Bei Wärmepumpensystemen überprüfen Sie, ob kein Kabel an W an UWP-Systemen angeschlossen ist. Siehe "Verkabelung von Wärmepumpensystemen".

Kühlen läuft bei Wärmeanforderung

• Bei Wärmepumpensystemen überprüfen Sie, ob kein Kabel an W an UWP-Systemen angeschlossen ist. Siehe "Verkabelung von Wärmepumpensystemen".

STROMGEFAHR
Kann Stromschlag oder Geräteschäden verursachen. Trennen Sie die Stromversorgung vor Beginn der Installation.

GEFAHR VON GERÄTESCHÄDEN
Der Kompressorschutz wird während des Tests umgangen. Um Geräteschäden zu vermeiden, vermeiden Sie ein schnelles Ein- und Ausschalten des Kompressors.

QUECKSILBERHINWEIS
Wenn dieses Produkt eine Steuerung ersetzt, die Quecksilber in einem versiegelten Röhrchen enthält, entsorgen Sie die alte Steuerung nicht im Hausmüll. Wenden Sie sich an Ihre örtliche Abfallwirtschaftsbehörde, um Anweisungen zum Recycling und zur ordnungsgemäßen Entsorgung zu erhalten.

Kundendienst

Für Unterstützung zu diesem Produkt besuchen Sie bitte customer.honeywell.com.

Oder rufen Sie den Honeywell Kundendienst gebührenfrei unter 1-800-468-1502. an.

Ziehen Sie, um den Thermostat von der UWP zu entfernen.

Haus- und Gebäudetechnik
In den USA:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® U.S. Eingetragene Marke.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
Gedruckt in den USA.

Referenzen

• Honeywell Kundenportal

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Honeywell T6 Pro Handbuch für programmierbaren Thermostat herunterladen

Verfügbare Sprachen
