Honeywell T6 Pro Hydronic, TH6100AF2004 - Anleitung für programmierbaren Thermostat

Lieferumfang

• T6 Pro Hydronic programmierbarer Thermostat
• Bodensensor (Modell AC112-01)
• UWP™ Montagesystem
• Dekorative Abdeckplatte
• Schrauben und Dübel
• 2 AA Batterien
• Thermostat-Literatur

Thermostat-Bedienelemente

• Systemstatus-Informationen
  Heizen Ein/Wiederherstellung
• Zeitplaninformationen
  Folgt dem zeitbasierten Zeitplan
• Modus
  Systemmodus wählen Heizen/Aus
• Menu (Menü)
  Drücken, um Optionen anzuzeigen. Hier beginnen, um einen Programmzeitplan festzulegen
• Sollwert für Raumtemperatur
  Drücken Sie + oder –, um die Temperatureinstellung zu ändern
• Temperatur-/ Navigationstasten
  Drücken, um den Temperatursollwert zu erhöhen oder zu verringern und um Menüs und Menüoptionen zu navigieren

Der Bildschirm wird durch Drücken einer der fünf Tasten aktiviert. Wird er über den C-Draht versorgt, bleibt der Bildschirm nach Abschluss der Änderungen 45 Sekunden lang beleuchtet. Wird er nur über Batterien versorgt, bleibt der Bildschirm 8 Sekunden lang beleuchtet. Je nachdem, wie Ihr Thermostat installiert wurde, kann die Bildschirmbeleuchtung dauerhaft eingeschaltet sein.

Temperaturregelmodi

Ihr T6 Pro Hydronic programmierbarer Thermostat kann in einem von 3 verschiedenen Regelmodi betrieben werden. Diese Einstellungen legen fest, welche Temperatur gemessen, geregelt und auf dem Startbildschirm des Thermostats angezeigt wird. Jeder Thermostat in Ihrem Zuhause kann auf einen anderen Regelmodus eingestellt werden. Bitte fragen Sie Ihren Heizungsfachmann, welcher Regelmodus für Sie verwendet wird, um den Thermostat besser steuern zu können.

A-Modus (nur Lufttemperatur): Regelt und zeigt nur die Umgebungslufttemperatur an.

F-Modus (nur Fußbodentemperatur): Regelt und zeigt nur die Fußbodentemperatur unter Verwendung eines externen Fußbodentemperatursensors an. Dieser Regelmodus wird typischerweise in Bereichen wie Badezimmern verwendet, wo die Fußbodentemperatur so geplant werden könnte, dass sie nur während der belegten Zeiten, morgens und abends, warm ist.

• Die tatsächliche Fußbodentemperatur wird durch den Text "FLR" über dem tatsächlichen Fußbodentemperaturwert angezeigt.
• Der Fußbodentemperatur-Sollwert wird erst angezeigt, wenn Sie oder drücken, um ihn einzustellen.
• Die tatsächliche Umgebungslufttemperatur kann auch im Thermostat-MENÜ/TEMP angezeigt werden.

AF-Modus (sowohl Luft- als auch Fußbodentemperatur): Regelt und zeigt die Umgebungslufttemperatur an und hält gleichzeitig die Fußbodentemperatur innerhalb der gewünschten Fußbodentemperaturgrenzen unter Verwendung eines externen Fußbodentemperatursensors. Das Einstellen der minimalen und maximalen Fußbodentemperaturgrenzen wird von Ihrem Heizungsfachmann vorgenommen und ist eine Möglichkeit für Sie, den Komfort zu erhöhen und gleichzeitig Ihren Bodenbelag zu schützen.

• Die minimale Fußbodentemperaturgrenze überschreibt in diesem Modus die Lufttemperatur, und wenn sie zu hoch eingestellt ist, kann dies zu einer Überhitzung des Raumes führen. Bitte kontaktieren Sie Ihren Installateur, falls dies auftritt.
• Die tatsächliche Fußbodentemperatur kann auch im Thermostat-MENÜ/ TEMP angezeigt werden.

System-Betriebseinstellungen

1. Drücken Sie die Taste Mode (Modus), um zum nächsten verfügbaren Systemmodus zu wechseln.
2. Blättern Sie durch die Modi, bis der gewünschte Systemmodus angezeigt wird, und lassen Sie ihn zur Aktivierung.


Systemmodi:

• Heat (Heizen)
• Off (Aus)

Uhrzeit und Datum einstellen

Uhrzeit

1. Drücken Sie Menu (Menü) an Ihrem Thermostat.
2. Drücken Sie oder um zu TIME (Uhrzeit) zu gelangen. Drücken Sie Select (Auswählen).
3. Drücken Sie oder um zwischen 12 oder 24 Stunden zu wählen. Drücken Sie Select (Auswählen).
4. Verwenden Sie oder um die Stunde einzustellen. Drücken Sie Select (Auswählen).
5. Verwenden Sie oder um die Minuten einzustellen. Drücken Sie Select (Auswählen), um das Menü Time (Uhrzeit) zu verlassen.


Datum

1. Wenn Sie zuvor die Uhrzeit eingestellt haben, fahren Sie mit Schritt 2 fort. Wenn Sie sich auf dem Startbildschirm befinden, drücken Sie Menu (Menü) an Ihrem Thermostat.
2. Drücken Sie oder um zu DATE (Datum) zu gelangen. Drücken Sie Select (Auswählen).
3. Verwenden Sie oder um das Jahr einzustellen. Drücken Sie Select (Auswählen).
4. Verwenden Sie die oder um den Monat einzustellen. Drücken Sie Select (Auswählen).
5. Verwenden Sie die oder um den Tag einzustellen. Drücken Sie Select (Auswählen), um zu speichern und das Menü Date (Datum) zu verlassen.


Programmzeitplan

Sie können vier Zeiträume pro Tag programmieren, mit unterschiedlichen Einstellungen für Wochentage und Wochenenden. Wir empfehlen die Voreinstellungen (siehe Tabelle unten), da sie Ihre Heizkosten senken können.

Wake (Aufwachen) – Stellen Sie die Zeit ein, zu der Sie aufwachen, und die Temperatur, die Sie morgens wünschen, bis Sie für den Tag das Haus verlassen.
Away (Abwesend) – Stellen Sie die Zeit ein, zu der Sie das Haus verlassen, und die Temperatur, die Sie während Ihrer Abwesenheit wünschen (normalerweise ein Energiesparniveau).
Home (Zuhause) – Stellen Sie die Zeit ein, zu der Sie nach Hause zurückkehren, und die Temperatur, die Sie abends bis zur Schlafenszeit wünschen.
Sleep (Schlaf) – Stellen Sie die Zeit ein, zu der Sie ins Bett gehen, und die Temperatur, die Sie über Nacht wünschen (normalerweise ein Energiesparniveau).

	Lufttemperatur (A-Modus/ AF-Modus)	Fußbodentemperatur (F-Modus)
Wake (Aufwachen) (6:00 Uhr)
Away (Abwesend) (8:00 Uhr)
Home (Zuhause) (18:00 Uhr)
Sleep (Schlaf) (22:00 Uhr)

HINWEIS: Um die oben genannten Programmzeitpläne vorübergehend oder dauerhaft zu überschreiben.

Je nachdem, für welchen Temperaturregelmodus der Thermostat konfiguriert ist, programmieren Sie entweder die Luft- oder die Fußbodentemperatur. Die Fußbodentemperatur wird durch den Text FLR über dem tatsächlichen Temperaturwert angezeigt.

Programmzeitpläne anpassen

1. Drücken Sie Menu (Menü) an Ihrem Thermostat.
2. PROG (Programm) wird angezeigt. Drücken Sie Select (Auswählen). Dann wird ON (Ein) angezeigt. (Wenn Sie keinen Zeitplan verwenden möchten, drücken Sie oder um OFF (Aus) anzuzeigen. Drücken Sie Select (Auswählen).) Drücken Sie Select (Auswählen).
3. Drücken Sie oder um den Tag oder eine Reihe von Tagen zur Bearbeitung auszuwählen. Drücken Sie Select (Auswählen).
4. Drücken Sie oder um einen Zeitplanzeitraum zur Bearbeitung auszuwählen (Wake (Aufwachen), Away (Abwesend), Home (Zuhause) und Sleep (Schlaf)). Drücken Sie Select (Auswählen).
5. ON (Ein) wird angezeigt. Drücken Sie Select (Auswählen), um den Zeitplanzeitraum eingeschaltet zu lassen. Oder drücken Sie und dann Select (Auswählen), um den Zeitplanzeitraum auszuschalten.
6. Die Uhrzeit beginnt zu blinken. Drücken Sie oder um die Startzeit des Zeitplanzeitraums anzupassen. Drücken Sie Select (Auswählen).
7. Die Temperatur beginnt zu blinken. Drücken Sie oder um die Soll-Temperatur für "Heat (Heizen)" anzupassen. Drücken Sie Select (Auswählen).
8. Wiederholen Sie die Schritte 4 bis 7 für die verbleibenden Zeitplanzeiträume.
9. Drücken Sie Home (Startseite), wenn Sie fertig sind, um zu speichern und zum Startbildschirm zurückzukehren.
10. Der Zeitplan kann angepasst und ON (Ein) oder OFF (Aus) geschaltet werden, indem Sie zum Menu (Menü) zurückkehren und die oben beschriebenen Schritte befolgen.


Programmplan-Überschreibung (temporär)

1. Drücken Sie oder um die Temperatur einzustellen.
2. Sobald die gewünschte Solltemperatur erreicht ist, sind keine weiteren Maßnahmen erforderlich. Die neue Solltemperatur wird bis zum Beginn des nächsten programmierten Zeitraums beibehalten. Weitere Informationen zu programmierten Zeiträumen finden Sie unter "Program schedule" (Programmplan).
3. Um die Temporary Hold (Temporäre Haltefunktion) aufzuheben, drücken Sie oder und drücken Sie dann **Cancel** (Abbrechen).


Programmplan-Überschreibung (permanent)

1. Drücken Sie oder um die Temperatur einzustellen.
2. **TEMPORARY HOLD** (Temporäre Haltefunktion) wird angezeigt und die Solltemperatur blinkt. Während sie blinkt, drücken Sie die Taste **Hold** (Halten) (Mode), um zur Permanent Hold (Permanenten Haltefunktion) zu wechseln.
3. Um die Permanent Hold (Permanente Haltefunktion) aufzuheben, drücken Sie oder und drücken Sie dann **Cancel** (Abbrechen).


HINWEIS: Je nachdem, für welchen Temperaturregelungsmodus der Thermostat konfiguriert ist, stellen Sie entweder die Luft- oder die Bodentemperatur ein. Die Bodentemperatur wird mit dem Text **FLR** (Fussboden) über dem aktuellen Temperaturwert angezeigt. Die Solltemperatur für den Fussboden ist auf dem Startbildschirm in diesem Fall ausgeblendet und wird durch Drücken von oder wieder angezeigt.

Urlaubsprogrammplan-Überschreibung (temporär)

Die Urlaubsfunktion überschreibt den aktuellen Programmplan für einen längeren Zeitraum. Sie können diese Funktion verwenden, wenn Sie wissen, dass Sie für eine Weile verreist sein werden.

1. Drücken Sie **Menu** (Menü) an Ihrem Thermostat.

2. Drücken Sie oder um zu **VACA** (Urlaub) zu gelangen. Drücken Sie **Select** (Auswählen). Die Tagesanzahl beginnt zu blinken.

3. Drücken Sie oder um die Anzahl der Tage einzustellen, für die die neue Solltemperatur Ihren Programmplan überschreiben soll. Drücken Sie **Select** (Auswählen). Die Solltemperatur beginnt zu blinken.

4. Drücken Sie oder um die Solltemperatur für diese Tage einzustellen. Drücken Sie **Select** (Auswählen), um Ihren Urlaubsplan zu aktivieren und zum Startbildschirm des Thermostats zurückzukehren.

HINWEISE:

• Der aktive Urlaubsplan wird durch **VACA** (Urlaub) über der auf dem Thermostat-Startbildschirm angezeigten Temperatur angezeigt.
• Nach Ablauf des Urlaubszeitraums folgt der Thermostat Ihrem regulären Programmplan.
• Um vor Ablauf des Urlaubsplans zu Ihrem normalen Programmplan zurückzukehren, drücken Sie **Cancel** (Abbrechen) auf dem Startbildschirm des Thermostats.

ECO (Economy)-Modus

Wenn Ihr Thermostat für den AF-Modus konfiguriert ist und der Programmplan eingehalten wird, können Sie die von Ihrem Heizungsfachmann eingestellten Mindestbodentemperaturgrenzen während Abwesenheits- und Schlafphasen deaktivieren. Je nach Installation Ihres Heizsystems und der verwendeten Bodenart kann die Deaktivierung der Mindestbodentemperaturgrenze Ihre Energiekosten in Zeiten senken, in denen kein Komfort erforderlich ist (Abwesenheits- und Schlafphasen). Ihr Bodenbelag und Ihr System bleiben geschützt, da der Thermostat die maximale Bodentemperaturgrenze und die minimale Frostschutztemperatur stets überwacht.

1. Drücken Sie **Menu** (Menü) an Ihrem Thermostat.
2. Drücken Sie oder um zu **ECO** (Economy) zu gelangen. Drücken Sie **Select** (Auswählen).
3. Drücken Sie oder um den Eco-Modus **ON** (Ein) oder **OFF** (Aus) zu schalten. Drücken Sie **Select** (Auswählen). **HINWEIS:** Der Eco-Modus ist im Thermostat-Menü nur verfügbar, wenn der Thermostat für den AF-Regelungsmodus konfiguriert ist und ist standardmäßig deaktiviert (OFF).


Einstellen von Grad Fahrenheit (F) oder Celsius (C)

1. Drücken Sie **Menu** (Menü).
2. Drücken Sie oder um zu **F / C** zu gelangen. Drücken Sie **Select** (Auswählen).
3. Drücken Sie oder um **F** oder **C** auszuwählen. Drücken Sie dann **Select** (Auswählen).
4. Drücken Sie **Home** (Startseite), um zum Startbildschirm zurückzukehren.


Einstellen der Tastatursperre

1. Drücken Sie **Menu** (Menü) am Thermostat.
2. Drücken Sie oder um zu **LOCK** (Sperren) zu gelangen. Drücken Sie **Select** (Auswählen).
3. Drücken Sie oder um zu **OFF** (Aus), **PART** (Teil) oder **ON** (Ein) zu gelangen, und drücken Sie dann **Select** (Auswählen).
   **OFF** (Aus): Entsperrt, voller Zugriff erlaubt.
   **PART** (Teil): Teilweise Sperre, die nur die Änderung der Temperatur erlaubt.
   **ON** (Ein): Kein Zugriff erlaubt.
4. Um die Tastatur zu entsperren, drücken Sie die Taste **CENTER** (MITTE) und geben Sie dann das Passwort "1234" ein. Um das Passwort einzugeben, drücken Sie oder um die erste Ziffer der Zahl zu ändern. Drücken Sie dann **Select** (Auswählen). Wiederholen Sie diesen Vorgang, um die zweite bis vierte Ziffer der Zahl einzugeben. Nachdem alle vier Zahlen eingegeben wurden, drücken Sie erneut **Select** (Auswählen).
5. Dadurch wird die Tastatur entsperrt.
6. Wenn der Code falsch ist, blinkt auf dem Bildschirm "--".
7. Drücken Sie **Back** (Zurück), um einen Schritt zurückzugehen, die richtige Zahl einzugeben und **Select** (Auswählen) zu drücken. **HINWEIS:** Bei einigen Modellen ist die Tastatursperreinstellung nur im Installateurmenü und nicht im Benutzermenü verfügbar.

Adaptive Intelligente Wiederherstellung

Mit der Zeit "lernt" der Resideo T6 Pro Thermostat, wie lange Ihr System benötigt, um die gewünschte Temperatur zu erreichen. Er schaltet die Heizung früher ein, um sicherzustellen, dass Sie zur gewünschten Zeit Komfort haben.

Batteriewechsel

Batterien sind optional (zur Bereitstellung von Notstrom), wenn Ihr Thermostat bei der Installation für den Betrieb mit Wechselstrom verkabelt wurde. Wenn Ihr Thermostat nicht für den Betrieb mit Wechselstrom verkabelt wurde, sind Batterien erforderlich.

Legen Sie sofort neue Batterien ein, wenn das Symbol für niedrigen Batteriestand angezeigt wird. Das Symbol erscheint etwa zwei Monate bevor die Batterien erschöpft sind.
Auch wenn das Symbol für niedrigen Batteriestand nicht angezeigt wird, sollten Sie die Batterien einmal im Jahr oder vor einer Abwesenheit von mehr als einem Monat wechseln.
Wenn die Batterien innerhalb von zwei Minuten eingelegt werden, müssen Uhrzeit und Datum nicht zurückgesetzt werden. Alle anderen Einstellungen werden dauerhaft im Speicher abgelegt und benötigen keine Batteriestromversorgung.

HINWEIS: Beim Batteriewechsel werden Alkalibatterien empfohlen.

Wenn die Warnung vor niedrigem Batteriestand angezeigt wird, drücken Sie vorsichtig, um den Thermostat zu lösen, und ziehen Sie ihn dann vorsichtig von der Wandhalterung ab.

Alarme

Wenn eine Warnung oder Erinnerung vorliegt, erscheint das Warnsymbol auf dem Startbildschirm.

Warnung bei niedrigem Batteriestand

1. Die Batterien müssen ersetzt werden, wenn **BATT** (Batterie), das Warnsymbol , und das Batteriesymbol auf dem Startbildschirm angezeigt werden.

2. Wenn die Batterieleistung sehr niedrig ist, wird die Hintergrundbeleuchtung des Thermostats deaktiviert, um Batteriestrom zu sparen.

3. Wenn die Batterieleistung kritisch niedrig ist, werden nur **BATT** (Batterie), das Warnsymbol , und das Batteriesymbol angezeigt.

Alarme oder Erinnerungen stummschalten und löschen

1. Drücken Sie **Menu** (Menü), und drücken Sie dann bis die Anzeige **ALRT** (Alarm) zeigt.
2. Drücken Sie **Select** (Auswählen), um anzuzeigen, welche Alarme vorhanden sind.
3. Das Wort **SNZE** (SNOOZE) (Stummschalten) erscheint.
4. Drücken Sie erneut **Select** (Auswählen), um die Erinnerung für 7 Tage stummzuschalten.
5. Um den Alarm zu löschen, drücken Sie **Select** (Auswählen), und drücken Sie dann um zu **CLER** (Clear) (Löschen) zu gelangen.
6. Drücken Sie **Select** (Auswählen), um die Erinnerung zu löschen.


*Einige Alarme können nicht stummgeschaltet oder gelöscht werden. Bitte rufen Sie in diesem Fall Ihren örtlichen Heizungsfachmann an. Das System benötigt möglicherweise eine Wartung.

Fehlerbehebung

Wenn Sie Schwierigkeiten mit Ihrem Thermostat haben, versuchen Sie bitte die folgenden Vorschläge. Die meisten Probleme lassen sich schnell und einfach beheben.

Elektrische Nennwerte

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Honeywell T6 Pro Hydronic, TH6100AF2004 - Anleitung für programmierbaren Thermostat herunterladen

Das könnte Ihnen auch gefallen

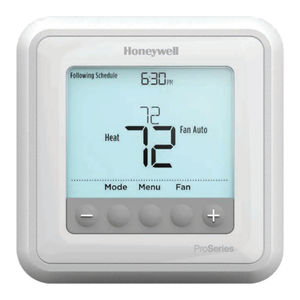

Honeywell T6 Pro Handbuch für programmierbaren Thermostat

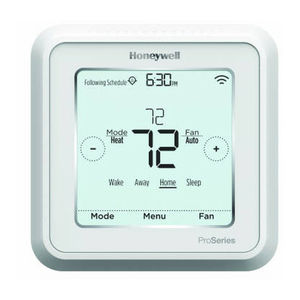

Honeywell Lyric T6 Pro Wi-Fi Programmierbarer Thermostat Handbuch
