Honeywell T6 Pro Hydronic, TH6100AF2004 - Manual do Termostato Programável

O pacote inclui

• Termostato Programável Hidrônico T6 Pro
• Sensor de piso (modelo AC112-01)
• Sistema de Montagem UWP™
• Placa de Cobertura Decorativa
• Parafusos e buchas
• 2 Pilhas AA
• Literatura do termostato

Controles do termostato

• Informações de status do sistema
  Aquecimento Ligado/Recuperação
• Informações da programação
  Seguindo a programação baseada no tempo
• Modo
  Selecione o modo do sistema Aquecimento/Desligado (Heat/Off)
• Menu
  Pressione para exibir as opções. Comece aqui para definir uma programação
• Temperatura interna ponto de ajuste
  Pressione + ou – para alterar a configuração de temperatura
• Temperatura/ Botões de navegação
  Pressione para aumentar ou diminuir o ponto de ajuste da temperatura e para navegar pelos menus e opções de menu

A tela será ativada ao pressionar qualquer um dos cinco botões. Se alimentado pelo fio C, a tela permanece acesa por 45 segundos após a conclusão das alterações. Se alimentado apenas por bateria, a tela permanece acesa por 8 segundos. Dependendo de como seu termostato foi instalado, a luz da tela pode estar sempre acesa.

Modos de controle de temperatura

Seu Termostato Programável Hidrônico T6 Pro pode ser configurado para operar em um de 3 modos de controle diferentes. Essas configurações determinam qual temperatura é medida, controlada e exibida na tela inicial do termostato. Cada termostato em sua casa pode ser configurado para um modo de controle diferente. Pergunte ao seu profissional de aquecimento local qual modo de controle é usado para você controlar melhor o termostato.

Modo A (Apenas temperatura do ar): Controla e exibe apenas a temperatura ambiente do ar.

Modo F (Apenas temperatura do piso): Controla e exibe apenas a temperatura do piso usando um sensor de temperatura do piso externo. Este modo de controle é normalmente usado em áreas como banheiros, onde a temperatura do piso pode ser programada para ser quente apenas durante os períodos de ocupação, manhã e noite.

• A temperatura real do piso é indicada pelo texto "FLR" acima do valor real da temperatura do piso.
• O ponto de ajuste da temperatura do piso não é exibido até que você pressione ou para configurá-lo.
• A temperatura ambiente real do ar também pode ser exibida no MENU/TEMP do termostato.

Modo AF (temperaturas do ar e do piso): Controla e exibe a temperatura ambiente do ar, bem como mantém a temperatura do piso dentro dos limites de temperatura do piso desejados usando um sensor de temperatura do piso externo. A definição dos limites mínimo e máximo de temperatura do piso é feita pelo seu profissional de aquecimento local e é uma forma de você aumentar o conforto e proteger o revestimento do piso ao mesmo tempo.

• O limite mínimo de temperatura do piso substituirá a temperatura do ar neste modo e, se definido muito alto, poderá superaquecer a sala. Entre em contato com seu instalador se isso ocorrer.
• A temperatura real do piso também pode ser exibida no MENU/TEMP do termostato.

Configurações de operação do sistema

1. Pressione o botão Mode (Modo) para alternar para o próximo modo de sistema disponível.
2. Percorra os modos até que o modo de sistema necessário seja exibido e deixe-o para ativar.


Modos de System (Sistema):

• Heat (Aquecimento)
• Off (Desligado)

Definir a hora e a data

Hora

1. Pressione Menu no seu termostato.
2. Pressione ou para ir para TIME (HORA). Pressione Select (Selecionar).
3. Pressione ou para escolher entre 12 ou 24 horas. Pressione Select (Selecionar).
4. Use ou para ajustar a hora. Pressione Select (Selecionar).
5. Use ou para ajustar os minutos. Pressione Select (Selecionar) para sair do menu Time (Hora).


Data

1. Se estiver configurando a hora anteriormente, continue para a Etapa 2. Se estiver na tela inicial, pressione Menu no seu termostato.
2. Pressione ou para ir para DATE (DATA). Pressione Select (Selecionar).
3. Use ou para ajustar o ano. Pressione Select (Selecionar).
4. Use ou para ajustar o mês. Pressione Select (Selecionar).
5. Use ou para ajustar o dia. Pressione Select (Selecionar) para salvar e sair do menu Date (Data).


Programação

Você pode programar quatro períodos de tempo a cada dia, com configurações diferentes para dias de semana e fins de semana. Recomendamos as predefinições (mostradas na tabela abaixo), pois elas podem reduzir suas despesas de aquecimento.

Wake (Acordar) - Defina para a hora em que você acorda e a temperatura que deseja durante a manhã, até sair para o dia.
Away (Ausente) - Defina para a hora em que você sai de casa e a temperatura que deseja enquanto estiver fora (geralmente um nível de economia de energia).
Home (Casa) - Defina para a hora em que você volta para casa e a temperatura que deseja durante a noite, até a hora de dormir.
Sleep (Dormir) - Defina para a hora em que você vai para a cama e a temperatura que deseja durante a noite (geralmente um nível de economia de energia).

	Temperatura do Ar (modo A/modo AF)	Temperatura do Piso (modo F)
Wake (6:00 am)
Away (8:00 am)
Home (6:00 pm)
Sleep (10:00 pm)

NOTA: Para substituir temporária ou permanentemente qualquer uma das programações acima.

Dependendo de qual modo de controle de temperatura o termostato está configurado, você estará programando a temperatura do ar ou do piso. A temperatura do piso será indicada com o texto FLR acima do valor real da temperatura.

Para ajustar as programações

1. Pressione Menu no seu termostato.
2. PROG é exibido. Pressione Select (Selecionar). Então ON (LIGADO) é exibido. (Se você não quiser usar uma programação, pressione ou para exibir OFF (DESLIGADO). Pressione Select (Selecionar).) Pressione Select (Selecionar).
3. Pressione ou para selecionar o dia ou conjunto de dias para editar. Pressione Select (Selecionar).
4. Pressione ou para selecionar um período de programação para editar (Wake (Acordar), Away (Ausente), Home (Casa) e Sleep (Dormir)). Pressione Select (Selecionar).
5. ON (LIGADO) é exibido. Pressione Select (Selecionar) para manter o período de programação ligado. Ou pressione e então Select (Selecionar) para desligar o período de programação.
6. A hora começa a piscar. Pressione ou para ajustar a hora de início do período de programação. Pressione Select (Selecionar).
7. A temperatura começa a piscar. Pressione ou para ajustar a temperatura do ponto de ajuste "Heat" (Aquecimento). Pressione Select (Selecionar).
8. Repita os passos 4 a 7 para os períodos de programação restantes.
9. Pressione Home (Início) quando terminar para salvar e retornar à tela inicial.
10. A programação pode ser ajustada e ligada (ON) ou desligada (OFF) retornando ao Menu e seguindo os passos fornecidos acima.


Substituição temporária da programação

1. Pressione ou para ajustar a temperatura.
2. Uma vez na temperatura de ajuste desejada, nenhuma ação adicional é necessária. A nova temperatura de ajuste será mantida até o início do próximo período de tempo programado. Para obter mais informações sobre os períodos de tempo programados, consulte "Program schedule" (Programação).
3. Para cancelar a espera temporária, pressione ou e, em seguida, pressione Cancel (Cancelar).


Substituição permanente da programação

1. Pressione ou para ajustar a temperatura.
2. TEMPORARY HOLD (ESPERA TEMPORÁRIA) é exibido e a temperatura de ajuste pisca. Enquanto estiver piscando, pressione o botão Hold (Manter) (Mode (Modo)) para mudar para Espera Permanente.
3. Para cancelar a Espera Permanente, pressione ou e, em seguida, pressione Cancel (Cancelar).


NOTE: (OBSERVAÇÃO:) Dependendo do modo de controle de temperatura para o qual o termostato está configurado, você estará ajustando a temperatura do ar ou do piso. A temperatura do piso será indicada com o texto FLR acima do valor real da temperatura. O ponto de ajuste da temperatura do piso fica oculto na tela inicial neste caso e será exibido novamente ao pressionar ou .

Substituição temporária da programação de férias

As férias substituem a programação atual por um período de tempo maior. Você pode usar esse recurso quando souber que ficará ausente por um tempo.

1. Pressione Menu no seu termostato.

2. Pressione ou para ir para VACA. Pressione Select (Selecionar). O número de dias começa a piscar.

3. Pressione ou para definir o número de dias que você deseja que o novo ponto de ajuste de temperatura substitua sua programação. Pressione Select (Selecionar). O ponto de ajuste de temperatura começa a piscar.

4. Pressione ou para ajustar o ponto de ajuste de temperatura para esses dias. Pressione Select (Selecionar) para ativar sua programação de férias e retornar à tela inicial do termostato.

NOTES: (OBSERVAÇÕES:)

• A programação de férias ativa é indicada por meio de VACA acima da temperatura exibida na tela inicial do termostato.
• Após o término do período de férias, o termostato seguirá sua programação normal.
• Para retornar à sua programação normal antes do término da programação de férias, pressione Cancel (Cancelar) na tela inicial do termostato.

Modo ECO (Economy (Econômico))

Se o seu termostato estiver configurado para operar no modo AF e a programação for seguida, você poderá desativar os limites mínimos de temperatura do piso definidos pelo seu profissional de aquecimento local durante os períodos de ausência e sono. Dependendo da instalação do seu sistema de aquecimento e do tipo de piso usado, desativar a configuração de limite mínimo de temperatura do piso pode reduzir suas contas de energia durante os horários em que o conforto não é necessário (períodos de ausência e sono). Seu revestimento de piso e sistema permanecem protegidos, pois o termostato continua controlando o limite máximo de temperatura do piso e a temperatura mínima de proteção contra congelamento o tempo todo.

1. Pressione Menu no seu termostato.
2. Pressione ou para ir para ECO. Pressione Select (Selecionar).
3. Pressione ou para ativar o modo Eco ON (LIGADO) ou OFF (DESLIGADO). Pressione Select (Selecionar). NOTE: (OBSERVAÇÃO:) O modo Eco está disponível no menu do termostato somente se o termostato estiver configurado para o modo de controle AF e estiver desativado (OFF (DESLIGADO)) por padrão.


Definindo graus Fahrenheit (F) ou Celsius (C)

1. Pressione Menu.
2. Pressione ou para ir para F / C. Pressione Select (Selecionar).
3. Pressione ou para selecionar F ou C. Em seguida, pressione Select (Selecionar).
4. Pressione Home para retornar à tela inicial.


Ajustando o bloqueio do teclado

1. Pressione Menu no termostato.
2. Pressione ou para ir para LOCK (BLOQUEIO). Pressione Select (Selecionar).
3. Pressione ou para ir para OFF (DESLIGADO), PART (PARCIAL) ou ON (LIGADO) e, em seguida, pressione Select (Selecionar).
   OFF (DESLIGADO): Desbloqueado e acesso total permitido.
   PART: (PARCIAL:) Bloqueio parcial, permitindo apenas que a temperatura seja alterada.
   ON: (LIGADO:) Nenhum acesso permitido.
4. Para desbloquear o teclado, pressione o botão CENTER (CENTRAL) e, em seguida, insira a senha "1234". Para inserir a senha, pressione ou para alterar o primeiro dígito do número. Em seguida, pressione Select (Selecionar). Repita este processo para inserir o segundo até o quarto dígitos do número. Depois que todos os quatro números forem inseridos, pressione Select (Selecionar) novamente.
5. Isso desbloqueará o teclado.
6. Se o código estiver incorreto, a tela exibirá as linhas "--".
7. Pressione Back (Voltar) para voltar uma etapa para inserir o número correto e pressione Select (Selecionar). NOTE: (OBSERVAÇÃO:) Em alguns modelos, a configuração de bloqueio do teclado está disponível apenas no menu do instalador e não está disponível no menu do usuário.

Recuperação Inteligente Adaptativa

Com o tempo, o termostato Resideo T6 Pro "aprende" quanto tempo leva para o seu sistema atingir a temperatura desejada. Ele liga o sistema de aquecimento mais cedo para garantir que você esteja confortável no horário esperado.

Substituição da bateria

As baterias são opcionais (para fornecer energia de backup) se o seu termostato foi conectado para funcionar com energia CA quando instalado. Se o seu termostato não foi conectado para funcionar com energia CA, as baterias são necessárias.

Instale baterias novas imediatamente quando o ícone de bateria fraca aparecer. O ícone aparece cerca de dois meses antes que as baterias se esgotem.
Mesmo que o ícone de bateria fraca não apareça, você deve substituir as baterias uma vez por ano ou antes de sair de casa por mais de um mês.
Se as baterias forem inseridas em dois minutos, a hora e o dia não precisarão ser redefinidos. Todas as outras configurações são armazenadas permanentemente na memória e não exigem energia da bateria.

NOTE: (OBSERVAÇÃO:) Ao substituir as baterias, as baterias alcalinas são recomendadas.

Quando o aviso de bateria fraca aparecer, pressione suavemente para soltar o termostato e, em seguida, puxe-o cuidadosamente do suporte de parede.

Alertas

Se houver um alerta ou lembrete, o ícone de alerta aparece na tela inicial.

Aviso de bateria fraca

1. As baterias precisam ser substituídas quando BATT, o ícone de alerta e o ícone de bateria são exibidos na tela inicial.

2. Quando a energia da bateria está muito baixa, a luz de fundo do termostato é desativada para economizar energia da bateria.

3. Quando a energia da bateria está criticamente baixa, apenas BATT, o ícone de alerta e o ícone de bateria são exibidos.

Adiar e limpar alertas ou lembretes

1. Pressione Menu e, em seguida, pressione até que a tela mostre ALRT.
2. Pressione Select (Selecionar) para exibir quais alertas estão presentes.
3. A palavra SNZE (ADECUAR) aparece.
4. Pressione Select (Selecionar) novamente para adiar o lembrete por 7 dias.
5. Para limpar o alerta, pressione Select (Selecionar) e, em seguida, pressione para ir para CLER (Limpar).
6. Pressione Select (Selecionar) para limpar o lembrete.


*Alguns alertas não podem ser adiados ou limpos. Ligue para o seu profissional de aquecimento local se isso ocorrer. O sistema pode precisar de manutenção.

Solução de problemas

Se você tiver dificuldades com o seu termostato, tente as seguintes sugestões. A maioria dos problemas pode ser corrigida de forma rápida e fácil.

Classificações elétricas

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Honeywell T6 Pro Hydronic, TH6100AF2004 - Manual do Termostato Programável

Você também pode gostar

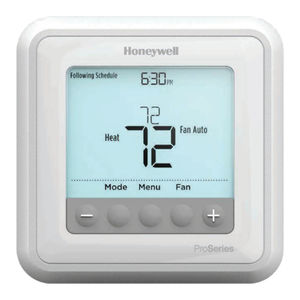

Manual do termostato programável Honeywell T6 Pro

Manual de solução de problemas do Honeywell Lyric T6 Pro

Manual do termostato programável Honeywell T6 Pro

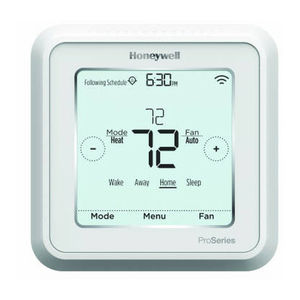

Manual do Termostato Programável Wi-Fi Honeywell Lyric T6 Pro
