Honeywell T6 Pro Hydronic, TH6100AF2004 - Priročnik za programabilni termostat

Paket vključuje

• T6 Pro Hydronic programabilni termostat
• Talni senzor (model AC112-01)
• UWP™ Montažni sistem
• Dekorativna pokrivna plošča
• Vijaki in sidra
• 2 AA bateriji
• Literatura o termostatu

Kontrole termostata

• Informacije o stanju sistema
  Ogrevanje vklopljeno/Obnovitev
• Informacije o urniku
  Sledenje časovnemu urniku
• Način
  Izberite način sistema Ogrevanje/Izklop
• Meni
  Pritisnite za prikaz možnosti. Začnite tukaj za nastavitev programa urnika
• Nastavljena temperatura v prostoru
  Pritisnite + ali – za spremembo nastavljene temperature
• Temperatura/ Navigacijski gumbi
  Pritisnite za povečanje ali zmanjšanje nastavljene temperature in za navigacijo po menijih in možnostih menija

Zaslon se bo zbudil s pritiskom na katerega koli od petih gumbov. Če ga napaja žica C, zaslon ostane osvetljen 45 sekund po tem, ko končate s spremembami. Če ga napaja samo baterija, zaslon ostane osvetljen 8 sekund. Odvisno od tega, kako je bil vaš termostat nameščen, je lahko lučka zaslona vedno prižgana.

Načini nadzora temperature

Vaš T6 Pro Hydronic programabilni termostat lahko nastavite za delovanje v enem od 3 različnih načinov nadzora. Te nastavitve določajo, katera temperatura se meri, nadzoruje in prikazuje na domačem zaslonu termostata. Vsak termostat v vašem domu je mogoče nastaviti na drugačen način nadzora. Prosimo, vprašajte svojega lokalnega strokovnjaka za ogrevanje, kateri način nadzora se uporablja za vas, da boste bolje nadzorovali termostat.

Način A (samo temperatura zraka): Nadzoruje in prikazuje samo temperaturo zraka v prostoru.

Način F (samo temperatura tal): Nadzoruje in prikazuje samo temperaturo tal z uporabo zunanjega senzorja temperature tal. Ta način nadzora se običajno uporablja v prostorih, kot so kopalnice, kjer je mogoče temperaturo tal načrtovati, da bo topla samo v času zasedenosti, jutranjih in večernih obdobjih.

• Dejanska temperatura tal je označena z besedilom "FLR" nad dejansko vrednostjo temperature tal.
• Nastavljena temperatura tal se ne prikaže, dokler ne pritisnete ali za njeno nastavitev.
• Dejanska temperatura zraka v prostoru se lahko tudi prikaže v meniju termostata MENU/ TEMP.

Način AF (temperatura zraka in tal): Nadzoruje in prikazuje temperaturo zraka v prostoru ter vzdržuje temperaturo tal znotraj želenih temperaturnih meja tal z uporabo zunanjega senzorja temperature tal. Nastavitev minimalne in maksimalne temperaturne meje tal opravi vaš lokalni strokovnjak za ogrevanje in je način, da hkrati povečate udobje in zaščitite talno oblogo.

• Minimalna temperaturna meja tal bo v tem načinu preglasila temperaturo zraka in, če je nastavljena previsoko, lahko pregreje prostor. Če se to zgodi, se obrnite na svojega monterja.
• Dejanska temperatura tal se lahko prikaže tudi v meniju termostata MENU/ TEMP.

Nastavitve delovanja sistema

1. Pritisnite gumb Mode (Način), da preklopite na naslednji razpoložljivi način sistema.
2. Preklapljajte med načini, dokler se ne prikaže zahtevani način sistema, in ga pustite, da se aktivira.


Načini System (Sistema):

• Heat (Ogrevanje)
• Off (Izklop)

Nastavitev časa in datuma

Čas

1. Pritisnite Menu (Meni) na vašem termostatu.
2. Pritisnite ali za prehod na TIME (ČAS). Pritisnite Select (Izberi).
3. Pritisnite ali za izbiro med 12 ali 24 urnim formatom. Pritisnite Select (Izberi).
4. Uporabite ali za nastavitev ure. Pritisnite Select (Izberi).
5. Uporabite ali za nastavitev minut. Pritisnite Select (Izberi) za izhod iz menija Time (Čas).


Datum

1. Če ste predhodno nastavili čas, nadaljujte s korakom 2. Če ste na domačem zaslonu, pritisnite Menu (Meni) na vašem termostatu.
2. Pritisnite ali za prehod na DATE (DATUM). Pritisnite Select (Izberi).
3. Uporabite ali za nastavitev leta. Pritisnite Select (Izberi).
4. Uporabite ali za nastavitev meseca. Pritisnite Select (Izberi).
5. Uporabite ali za nastavitev dneva. Pritisnite Select (Izberi) za shranjevanje in izhod iz menija Date (Datum).


Program urnika

Programirate lahko štiri časovna obdobja vsak dan, z različnimi nastavitvami za delavnike in vikende. Priporočamo prednastavitve (prikazane v spodnji tabeli), saj lahko zmanjšajo vaše stroške ogrevanja.

Wake (Zbujanje) - Nastavite na čas, ko se zbudite, in temperaturo, ki jo želite imeti zjutraj, dokler ne odidete za dan.
Away (Odsotnost) - Nastavite na čas, ko zapustite dom, in temperaturo, ki jo želite, ko ste odsotni (običajno raven za varčevanje z energijo).
Home (Domov) - Nastavite na čas, ko se vrnete domov, in temperaturo, ki jo želite imeti zvečer, do spanca.
Sleep (Spanje) - Nastavite na čas, ko greste spat, in temperaturo, ki jo želite imeti čez noč (običajno raven za varčevanje z energijo).

	Temperatura zraka (način A/ AF način)	Temperatura tal (način F)
Wake (Zbujanje) (6:00)
Away (Odsotnost) (8:00)
Home (Domov) (18:00)
Sleep (Spanje) (22:00)

OPOMBA: Za začasno ali trajno preglasitev katerega koli od zgornjih programskih urnikov.

Odvisno od tega, za kateri način nadzora temperature je konfiguriran termostat, boste programirali temperaturo zraka ali tal. Temperatura tal bo označena z besedilom FLR nad dejansko vrednostjo temperature.

Za prilagoditev programskih urnikov

1. Pritisnite Menu (Meni) na vašem termostatu.
2. Prikaže se PROG. Pritisnite Select (Izberi). Nato se prikaže ON (VKLOP). (Če ne želite uporabljati urnika, pritisnite ali za prikaz OFF (IZKLOP). Pritisnite Select (Izberi).) Pritisnite Select (Izberi).
3. Pritisnite ali za izbiro dneva ali niza dni za urejanje. Pritisnite Select (Izberi).
4. Pritisnite ali za izbiro obdobja urnika za urejanje (Wake (Zbujanje), Away (Odsotnost), Home (Domov) in Sleep (Spanje)). Pritisnite Select (Izberi).
5. Prikaže se ON (VKLOP). Pritisnite Select (Izberi), da ohranite obdobje urnika vklopljeno. Ali pa pritisnite in nato Select (Izberi) za izklop obdobja urnika.
6. Čas začne utripati. Pritisnite ali za nastavitev začetnega časa obdobja urnika. Pritisnite Select (Izberi).
7. Temperatura začne utripati. Pritisnite ali za nastavitev temperature "Heat" (Ogrevanje). Pritisnite Select (Izberi).
8. Ponovite korake od 4 do 7 za preostala obdobja urnika.
9. Pritisnite Home (Domov), ko končate, da shranite in se vrnete na domači zaslon.
10. Urnik lahko prilagodite in ga vklopite (ON) ali izklopite (OFF) tako, da se vrnete v Menu (Meni) in sledite zgornjim korakom.


Začasna preglasitev urnika programa

1. Pritisnite ali za nastavitev temperature.
2. Ko dosežete želeno nastavljeno temperaturo, nadaljnje ukrepanje ni potrebno. Nova nastavljena temperatura bo vzdrževana do začetka naslednjega načrtovanega časovnega obdobja. Za več informacij o časovnih obdobjih urnika glejte "Program schedule" ("Urnik programa").
3. Za preklic začasne zadržanosti pritisnite ali in nato pritisnite Cancel (Prekliči).


Trajna preglasitev urnika programa

1. Pritisnite ali za nastavitev temperature.
2. Prikaže se TEMPORARY HOLD (ZAČASNA ZADRŽANOST) in nastavljena temperatura utripa. Medtem ko utripa, pritisnite gumb Hold (Zadrži) (Mode (Način)) za preklop na trajno zadržanost.
3. Za preklic trajne zadržanosti pritisnite ali in nato pritisnite Cancel (Prekliči).


OPOMBA: Odvisno od načina nadzora temperature, za katerega je termostat konfiguriran, boste nastavljali temperaturo zraka ali tal. Temperaturo tal bo označevalo besedilo FLR nad dejansko vrednostjo temperature. Nastavljena temperatura tal je skrita na domačem zaslonu v tem primeru in se bo ponovno prikazala s pritiskom na ali .

Začasna preglasitev počitniškega urnika programa

Počitniški način preglasi trenutni urnik programa za daljše časovno obdobje. To funkcijo lahko uporabite, ko veste, da vas nekaj časa ne bo.

1. Pritisnite Menu (Meni) na termostatu.

2. Pritisnite ali za prehod na VACA. Pritisnite Select (Izberi). Število dni začne utripati.

3. Pritisnite ali za nastavitev števila dni, za katere želite, da nova nastavljena temperatura preglasi vaš urnik programa. Pritisnite Select (Izberi). Nastavljena temperatura začne utripati.

4. Pritisnite ali za nastavitev temperature za te dni. Pritisnite Select (Izberi) za aktiviranje počitniškega urnika in vrnitev na domači zaslon termostata.

OPOMBE:

• Aktivni počitniški urnik je označen z VACA nad temperaturo, prikazano na domačem zaslonu termostata.
• Po koncu počitniškega obdobja bo termostat sledil vašemu običajnemu urniku programa.
• Če se želite vrniti na običajni urnik programa pred koncem počitniškega urnika, pritisnite Cancel (Prekliči) na domačem zaslonu termostata.

Način ECO (Varčevanje)

Če je vaš termostat konfiguriran za delovanje v načinu AF in se upošteva urnik programa, lahko onemogočite minimalne omejitve temperature tal, ki jih je nastavil vaš lokalni strokovnjak za ogrevanje med odsotnostjo in spanjem. Odvisno od vaše namestitve ogrevalnega sistema in uporabljene vrste tal lahko onemogočitev nastavitve minimalne omejitve temperature tal zmanjša vaše račune za energijo v času, ko udobje ni potrebno (obdobja odsotnosti in spanja). Vaša talna obloga in sistem ostajata zaščitena, saj termostat ves čas nadzoruje največjo omejitev temperature tal in minimalno temperaturo za zaščito pred zmrzaljo.

1. Pritisnite Menu (Meni) na termostatu.
2. Pritisnite ali za prehod na ECO. Pritisnite Select (Izberi).
3. Pritisnite ali za vklop (ON) ali izklop (OFF) načina Eco. Pritisnite Select (Izberi). OPOMBA: Način Eco je na voljo v meniju termostata samo, če je termostat konfiguriran za način nadzora AF in je privzeto onemogočen (OFF).


Nastavitev stopinj Fahrenheit (F) ali Celzija (C)

1. Pritisnite Menu (Meni).
2. Pritisnite ali za prehod na F / C. Pritisnite Select (Izberi).
3. Pritisnite ali za izbiro F ali C. Nato pritisnite Select (Izberi).
4. Pritisnite Home (Domov) za vrnitev na domači zaslon.


Nastavitev zaklepanja tipkovnice

1. Pritisnite Menu (Meni) na termostatu.
2. Pritisnite ali za prehod na LOCK (Zakleni). Pritisnite Select (Izberi).
3. Pritisnite ali za prehod na OFF (IZKLOP), PART (DELNO) ali ON (VKLOP) in nato pritisnite Select (Izberi).
   OFF (IZKLOP): Odklenjeno in dovoljen popoln dostop.
   PART (DELNO): Delna blokada, ki omogoča samo spreminjanje temperature.
   ON (VKLOP): Dostop ni dovoljen.
4. Za odklepanje tipkovnice pritisnite gumb CENTER (SREDINA) in nato vnesite geslo "1234". Za vnos gesla pritisnite ali za spremembo prve številke. Nato pritisnite Select (Izberi). Ponovite ta postopek za vnos druge do četrte številke. Ko vnesete vse štiri številke, ponovno pritisnite Select (Izberi).
5. To bo odklenilo tipkovnico.
6. Če je koda napačna, bodo na zaslonu utripale črtice "--".
7. Pritisnite Back (Nazaj) za vrnitev korak nazaj za vnos pravilne številke in pritisnite Select (Izberi). OPOMBA: Pri nekaterih modelih je nastavitev zaklepanja tipkovnice na voljo samo v meniju za namestitev in ne v uporabniškem meniju.

Prilagodljivo inteligentno okrevanje

Sčasoma se Resideo T6 Pro Thermostat "nauči", koliko časa potrebuje vaš sistem, da doseže želeno temperaturo. Ogrevalni sistem vklopi prej, da zagotovi udobje ob pričakovanem času.

Zamenjava baterije

Baterije so neobvezne (za zagotavljanje rezervnega napajanja), če je bil vaš termostat ob namestitvi priključen za delovanje na izmenični tok. Če vaš termostat ni bil priključen za delovanje na izmenični tok, so baterije potrebne.

Takoj namestite sveže baterije, ko se prikaže ikona prazne baterije. Ikona se prikaže približno dva meseca preden se baterije izpraznijo.
Tudi če se ikona prazne baterije ne prikaže, morate baterije zamenjati enkrat na leto ali preden zapustite dom za več kot en mesec.
Če vstavite baterije v dveh minutah, vam ne bo treba ponastaviti časa in dneva. Vse druge nastavitve so trajno shranjene v pomnilniku in ne zahtevajo napajanja z baterijo.

OPOMBA: Pri zamenjavi baterij so priporočljive alkalne baterije.

Ko se prikaže opozorilo o prazni bateriji, nežno pritisnite, da sprostite termostat, in ga nato previdno izvlecite iz stenskega nosilca.

Opozorila

Če je prisotno opozorilo ali opomnik, se na domačem zaslonu prikaže ikona opozorila .

Opozorilo o prazni bateriji

1. Baterije je treba zamenjati, ko se na domačem zaslonu prikažejo BATT, ikona opozorila in ikona baterije.

2. Ko je moč baterije zelo nizka, je osvetlitev ozadja termostata onemogočena, da se prihrani energija baterije.

3. Ko je moč baterije kritično nizka, se prikažejo samo BATT, ikona opozorila in ikona baterije.

Dremež in brisanje opozoril ali opomnikov

1. Pritisnite Menu (Meni) in nato pritisnite , dokler se na zaslonu ne prikaže ALRT.
2. Pritisnite Select (Izberi) za prikaz prisotnih opozoril.
3. Prikaže se beseda SNZE (DREMEŽ).
4. Ponovno pritisnite Select (Izberi) za dremež opomnika za 7 dni.
5. Za brisanje opozorila pritisnite Select (Izberi) in nato pritisnite za prehod na CLER (Počisti).
6. Pritisnite Select (Izberi) za brisanje opomnika.


*Nekaterih opozoril ni mogoče preložiti ali izbrisati. Če se to zgodi, pokličite lokalnega strokovnjaka za ogrevanje. Sistem bo morda potreboval servis.

Odpravljanje težav

Če imate težave s termostatom, poskusite z naslednjimi predlogi. Večino težav je mogoče hitro in enostavno odpraviti.

Električne vrednosti

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Honeywell T6 Pro Hydronic, TH6100AF2004 - Priročnik za programabilni termostat

Morda vam bo všeč tudi

Priročnik za programirljivi termostat Honeywell T6 Pro

Priročnik za odpravljanje težav termostata Honeywell Lyric T6 Pro

Priročnik za programirljivi termostat Honeywell T6 Pro

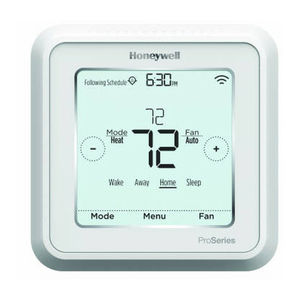

Priročnik za programabilni termostat Honeywell Lyric T6 Pro Wi-Fi
