Honeywell T6 Pro Hydronic, TH6100AF2004 - Ръководство за програмируем термостат

Пакетът включва

• T6 Pro Hydronic програмируем термостат
• Подов сензор (модел AC112-01)
• UWP™ монтажна система
• Декоративна покривна плоча
• Винтове и дюбели
• 2 AA батерии
• Литература за термостата

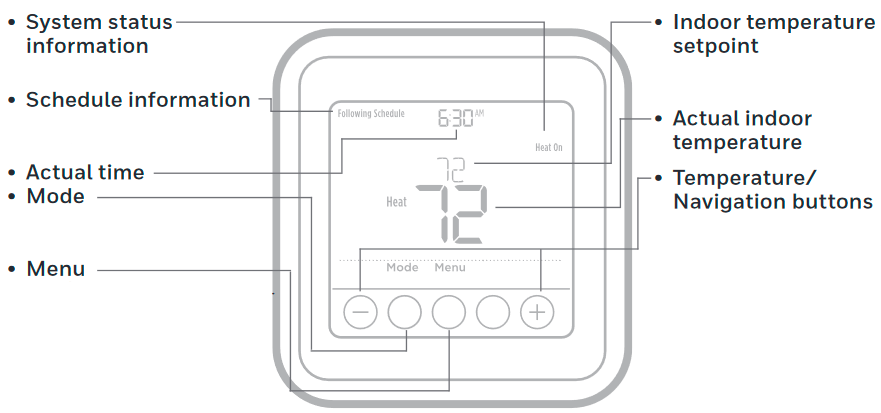

Контроли на термостата

• Информация за състоянието на системата
  Heat On/Recovery (Отопление включено/Възстановяване)
• Информация за графика
  Следване на график, базиран на времето
• Режим
  Изберете режим на системата Heat/Off (Отопление/Изключено)
• Menu (Меню)
  Натиснете, за да покажете опциите. Започнете от тук, за да зададете програмен график
• Вътрешна температура зададена точка
  Натиснете + или –, за да промените настройката на температурата
• Температура/ Бутони за навигация
  Натиснете, за да увеличите или намалите зададената точка на температурата и да навигирате в менютата и опциите на менюто

Екранът ще се събуди, като натиснете някой от петте бутона. Ако се захранва от C проводник, екранът остава осветен за 45 секунди след като завършите промените. Ако се захранва само от батерия, екранът остава осветен за 8 секунди. В зависимост от това как е инсталиран вашият термостат, светлината на екрана може винаги да е включена.

Режими на контрол на температурата

Вашият T6 Pro Hydronic програмируем термостат може да бъде настроен да работи в един от 3 различни режима на контрол. Тези настройки определят коя температура се измерва, контролира и показва на началния екран на термостата. Всеки термостат във вашия дом може да бъде настроен на различен режим на контрол. Моля, попитайте вашия местен специалист по отопление кой режим на контрол се използва, за да контролирате по-добре термостата.

A режим (Само температура на въздуха): Контролира и показва само температурата на околния въздух.

F режим (Само температура на пода): Контролира и показва само температурата на пода, използвайки външен сензор за температура на пода. Този режим на контрол обикновено се използва в зони като бани, където температурата на пода може да бъде планирана да бъде топла само през заетите, сутрешните и вечерните периоди.

• Действителната температура на пода е посочена от текста "FLR" над действителната стойност на температурата на пода.
• Зададената точка на температурата на пода не е показана, докато не натиснете или за да я зададете.

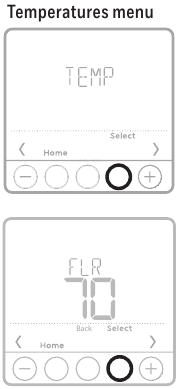

• Действителната температура на околния въздух също може да бъде показана в MENU (Меню)/ TEMP (Температура) на термостата.

AF режим (и температура на въздуха, и температура на пода): Контролира и показва температурата на околния въздух, както и поддържа температурата на пода в рамките на желаните граници на температурата на пода, използвайки външен сензор за температура на пода. Задаването на минималните и максималните граници на температурата на пода се извършва от вашия местен специалист по отопление и е начин да подобрите комфорта и да защитите подовата си настилка едновременно.

• Минималната граница на температурата на пода ще замени температурата на въздуха в този режим и ако е зададена твърде висока, може да прегрее стаята. Моля, свържете се с вашия инсталатор, ако това се случи.
• Действителната температура на пода също може да бъде показана в MENU (Меню)/ TEMP (Температура) на термостата.

Настройки за работа на системата

1. Натиснете бутона Mode (Режим), за да преминете към следващия наличен режим на системата.
2. Преминете през режимите, докато се покаже необходимия режим на системата, и го оставете да се активира.


Режими на System (Система):

• Heat (Отопление)
• Off (Изключено)

Задайте часа и датата

Време

1. Натиснете Menu (Меню) на вашия термостат.
2. Натиснете или , за да отидете на TIME (ВРЕМЕ). Натиснете Select (Избор).
3. Натиснете или , за да изберете между 12 или 24 часа. Натиснете Select (Избор).
4. Използвайте или , за да настроите часа. Натиснете Select (Избор).
5. Използвайте или , за да настроите минутите. Натиснете Select (Избор), за да излезете от менюто Time (Време).


Дата

1. Ако преди това сте задали времето, продължете към Стъпка 2. Ако сте на началния екран, натиснете Menu (Меню) на вашия термостат.
2. Натиснете или , за да отидете на DATE (ДАТА). Натиснете Select (Избор).
3. Използвайте или , за да настроите годината. Натиснете Select (Избор).
4. Използвайте или , за да настроите месеца. Натиснете Select (Избор).
5. Използвайте или , за да настроите деня. Натиснете Select (Избор), за да запазите и излезете от менюто Date (Дата).


Програмен график

Можете да програмирате четири времеви периода всеки ден, с различни настройки за делнични и почивни дни. Препоръчваме предварително зададените настройки (показани в таблицата по-долу), тъй като те могат да намалят разходите ви за отопление.

Wake (Събуждане) - Задайте времето, когато се събуждате, и температурата, която искате през сутринта, докато не тръгнете за деня.
Away (Отсъствие) - Задайте времето, когато напускате дома, и температурата, която искате, докато отсъствате (обикновено енергоспестяващо ниво).
Home (Вкъщи) - Задайте времето, когато се връщате у дома, и температурата, която искате през вечерта, докато не си легнете.
Sleep (Сън) - Задайте времето, когато си лягате, и температурата, която искате през нощта (обикновено енергоспестяващо ниво).

	Температура на въздуха (A режим/ AF режим)	Температура на пода (F режим)
Wake (Събуждане) (6:00 am)
Away (Отсъствие) (8:00 am)
Home (Вкъщи) (6:00 pm)
Sleep (Сън) (10:00 pm)

ЗАБЕЛЕЖКА: За временно или постоянно отменяне на някой от горните програмни графици.

В зависимост от това за кой режим на контрол на температурата е конфигуриран термостатът, вие ще програмирате или температурата на въздуха, или температурата на пода. Температурата на пода ще бъде посочена с текст FLR над действителната стойност на температурата.

За да коригирате програмните графици

1. Натиснете Menu (Меню) на вашия термостат.
2. PROG (ПРОГ) е показано. Натиснете Select (Избор). След това ON (ВКЛ) е показано. (Ако не искате да използвате график, натиснете или, за да покажете OFF (ИЗКЛ). Натиснете Select (Избор).) Натиснете Select (Избор).
3. Натиснете или , за да изберете ден или набор от дни за редактиране. Натиснете Select (Избор).
4. Натиснете или , за да изберете период от графика за редактиране (Wake (Събуждане), Away (Отсъствие), Home (Вкъщи) и Sleep (Сън)). Натиснете Select (Избор).
5. ON (ВКЛ) е показано. Натиснете Select (Избор), за да запазите периода от графика включен. Или натиснете и след това Select (Избор), за да изключите периода от графика.
6. Времето започва да мига. Натиснете или , за да настроите началния час на периода от графика. Натиснете Select (Избор).
7. Температурата започва да мига. Натиснете или , за да настроите зададената температура за "Heat" (Отопление). Натиснете Select (Избор).
8. Повторете стъпки от 4 до 7 за останалите периоди от графика.
9. Натиснете Home (Начало), когато сте готови, за да запазите и да се върнете към началния екран.
10. Графикът може да бъде коригиран и включен ON (ВКЛ) или изключен OFF (ИЗКЛ), като се върнете в Menu (Меню) и следвате предоставените по-горе стъпки.


Временно отменяне на програмата за график

1. Натиснете или за да регулирате температурата.
2. След като достигнете желаната зададена температура, не е необходимо да предприемате допълнителни действия. Новата зададена температура ще се поддържа до началото на следващия планиран период от време. За повече информация относно периодите от време на графика, вижте "Program schedule" ("Програма за график").
3. За да отмените временното задържане, натиснете или и след това натиснете Cancel (Отказ).


Постоянно отменяне на програмата за график

1. Натиснете или за да регулирате температурата.
2. Показва се TEMPORARY HOLD (ВРЕМЕННО ЗАДЪРЖАНЕ) и зададената температура мига. Докато мига, натиснете бутона Hold (Задържане) (Mode (Режим)), за да преминете към Permanent Hold (Постоянно задържане).
3. За да отмените Permanent Hold (Постоянно задържане), натиснете или и след това натиснете Cancel (Отказ).


NOTE: (ЗАБЕЛЕЖКА:) В зависимост от режима на контрол на температурата, за който е конфигуриран термостатът, ще регулирате температурата на въздуха или на пода. Температурата на пода ще бъде обозначена с текст FLR над действителната стойност на температурата. Зададената температура на пода е скрита на началния екран в този случай и ще бъде показана отново чрез натискане на или .

Временно отменяне на програмата за график за ваканция

Vacation (Ваканция) отменя текущата програма за график за по-дълъг период от време. Можете да използвате тази функция, когато знаете, че ще отсъствате за известно време.

1. Натиснете Menu (Меню) на вашия термостат.

2. Натиснете или за да отидете на VACA. Натиснете Select (Избор). Броят на дните започва да мига.

3. Натиснете или за да зададете броя на дните, през които искате новата зададена температура да отмени вашата програма за график. Натиснете Select (Избор). Зададената температура започва да мига.

4. Натиснете или за да регулирате зададената температура за тези дни. Натиснете Select (Избор), за да активирате графика си за ваканция и да се върнете към началния екран на термостата.

NOTES: (БЕЛЕЖКИ:)

• Активният график за ваканция е обозначен чрез VACA над температурата, показана на началния екран на термостата.
• След като периодът на Vacation (Ваканция) приключи, термостатът ще следва редовната ви програма за график.
• За да се върнете към нормалната си програма за график преди края на графика за Vacation (Ваканция), натиснете Cancel (Отказ) на началния екран на термостата.

ECO (Икономичен) режим

Ако вашият термостат е конфигуриран да работи в режим AF и се следва програмата за график, можете да деактивирате минималните температурни граници на пода, зададени от вашия местен специалист по отопление по време на периоди на отсъствие и сън. В зависимост от инсталацията на вашата отоплителна система и използвания тип под, деактивирането на настройката за минимална температурна граница на пода може да намали сметките ви за енергия по време, когато не е необходим комфорт (периоди на отсъствие и сън). Вашата подова настилка и система остават защитени, тъй като термостатът продължава да контролира максималната температурна граница на пода и минималната температура за защита от замръзване през цялото време.

1. Натиснете Menu (Меню) на вашия термостат.
2. Натиснете или за да отидете на ECO. Натиснете Select (Избор).
3. Натиснете или за да включите (ON) или изключите (OFF) Eco (Еко) режим. Натиснете Select (Избор). NOTE: (ЗАБЕЛЕЖКА:) Eco (Еко) режимът е наличен в менюто на термостата само ако термостатът е конфигуриран за режим на управление AF и е деактивиран (OFF) по подразбиране.


Задаване на градуси по Фаренхайт (F) или Целзий (C)

1. Натиснете Menu (Меню).
2. Натиснете или за да отидете на F / C. Натиснете Select (Избор).
3. Натиснете или за да изберете F или C. След това натиснете Select (Избор).
4. Натиснете Home (Начало), за да се върнете към началния екран.


Регулиране на заключването на клавиатурата

1. Натиснете Menu (Меню) на термостата.
2. Натиснете или за да отидете на LOCK (ЗАКЛЮЧВАНЕ). Натиснете Select (Избор).
3. Натиснете или за да отидете на OFF (ИЗКЛ.), PART (ЧАСТИЧНО) или ON (ВКЛ.), и след това натиснете Select (Избор).
   OFF (ИЗКЛ.): Отключено и е разрешен пълен достъп.
   PART (ЧАСТИЧНО): Частично заключване, позволяващо да се променя само температурата.
   ON (ВКЛ.): Не е разрешен достъп.
4. За да отключите клавиатурата, натиснете CENTER (ЦЕНТЪР) бутона и след това въведете паролата "1234". За да въведете паролата, натиснете или за да промените първата цифра на числото. След това натиснете Select (Избор). Повторете този процес, за да въведете втората до четвъртата цифра на числото. След като всичките четири числа са въведени, натиснете отново Select (Избор).
5. Това ще отключи клавиатурата.
6. Ако кодът е неправилен, екранът ще покаже линиите "--".
7. Натиснете Back (Назад), за да се върнете една стъпка назад, за да въведете правилния номер, и натиснете Select (Избор). NOTE: (ЗАБЕЛЕЖКА:) При някои модели настройката за заключване на клавиатурата е налична само в менюто на инсталатора и не е налична в потребителското меню.

Адаптивно интелигентно възстановяване

С течение на времето Resideo T6 Pro Thermostat "научава" колко време е необходимо на вашата система, за да достигне желаната температура. Той включва отоплителната система по-рано, за да се увери, че ви е комфортно в очакваното време.

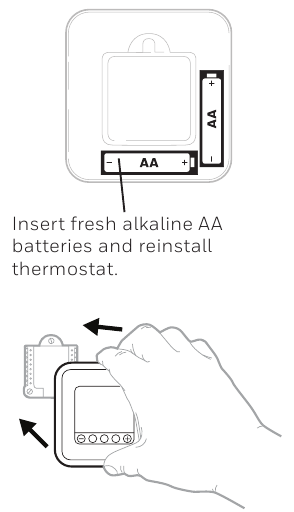

Смяна на батерията

Батериите са опционални (за осигуряване на резервно захранване), ако вашият термостат е бил свързан, за да работи на променлив ток при инсталирането. Ако вашият термостат не е бил свързан, за да работи на променлив ток, тогава са необходими батерии.

Инсталирайте нови батерии веднага щом се появи иконата за слаба батерия. Иконата се появява около два месеца преди изтощаването на батериите.
Дори ако иконата за слаба батерия не се появи, трябва да сменяте батериите веднъж годишно или преди да напуснете дома си за повече от месец.
Ако батериите са поставени в рамките на две минути, времето и денят няма да трябва да бъдат нулирани. Всички други настройки се съхраняват постоянно в паметта и не изискват захранване от батерии.

NOTE: (ЗАБЕЛЕЖКА:) При смяна на батерии се препоръчват алкални батерии.

Когато се появи предупреждението за слаба батерия, натиснете леко, за да разхлабите термостата, и след това внимателно го издърпайте от стойката за стена.

Предупреждения

Ако има предупреждение или напомняне, иконата за предупреждение се появява на началния екран.

Предупреждение за слаба батерия

1. Батериите трябва да бъдат сменени, когато BATT, иконата за предупреждение и иконата на батерията се показват на началния екран.

2. Когато захранването на батерията е много слабо, подсветката на термостата е деактивирана, за да се пести енергия от батерията.

3. Когато захранването на батерията е критично ниско, се показват само BATT, иконата за предупреждение и иконата на батерията.

Отлагане и изчистване на предупреждения или напомняния

1. Натиснете Menu (Меню) и след това натиснете , докато дисплеят покаже ALRT.
2. Натиснете Select (Избор), за да покажете кои предупреждения присъстват.
3. Появява се думата SNZE (SNOOZE) (ОТЛАГАНЕ).
4. Натиснете отново Select (Избор), за да отложите напомнянето за 7 дни.
5. За да изчистите предупреждението, натиснете Select (Избор) и след това натиснете , за да отидете на CLER (Clear) (ИЗЧИСТИ).
6. Натиснете Select (Избор), за да изчистите напомнянето.


*Някои предупреждения не могат да бъдат отложени или изчистени. Моля, обадете се на вашия местен специалист по отопление, ако това се случи. Системата може да се нуждае от сервиз.

Отстраняване на неизправности

Ако имате затруднения с вашия термостат, моля, опитайте следните предложения. Повечето проблеми могат да бъдат отстранени бързо и лесно.

Електрически характеристики
