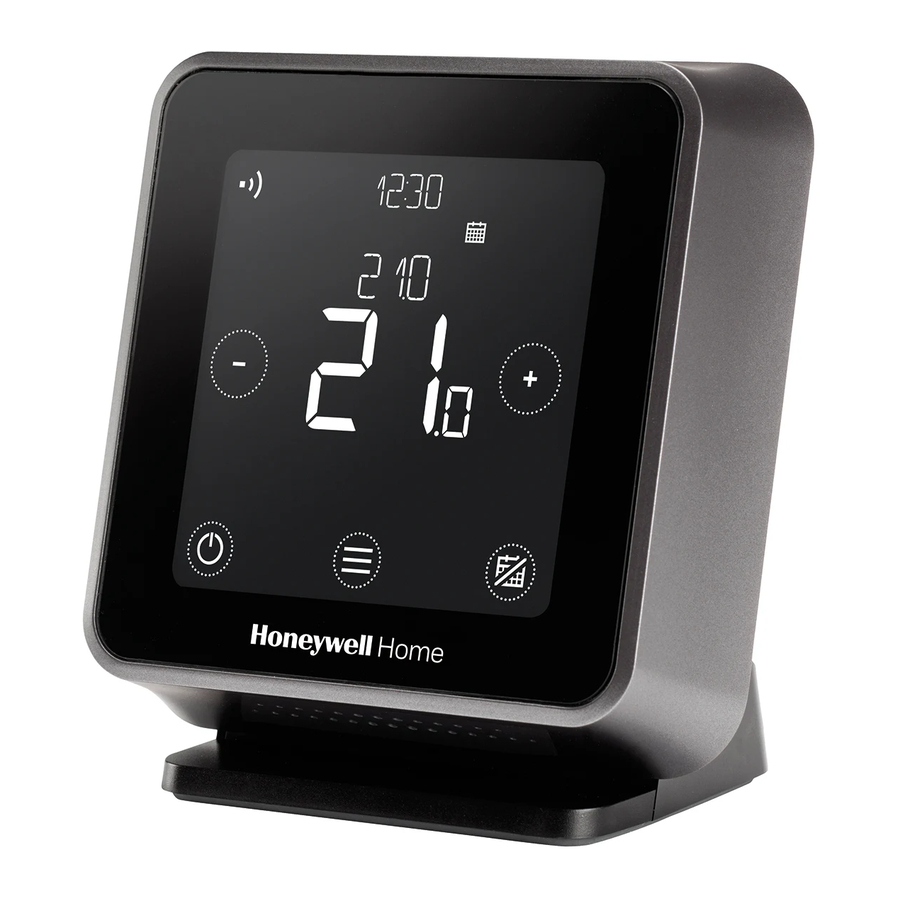

Ръководство за инсталиране на интелигентен термостат Honeywell Lyric T6R-HW

Съдържание

1 Въведение
2 Изключете захранването и премахнете стария термостат
3 Подгответе приемната кутия за инсталиране
4 Инсталирайте приемната кутия
5 Инсталирайте термостата Lyric T6R HW
6 Завършете инсталацията
7 Настройка и конфигурация
8 Препратки
9 Изтегли ръководство
10 На други езици

Въведение

Съвместим със Sundial Y- и S-план системи за съхранение на топла вода със зонови вентили. Също така е съвместим с 24-230V on/off уреди, като газови котли, комбинирани котли и термопомпи.
Произведено за и от името на Environmental and Energy Solutions Division на Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Switzerland от неговия упълномощен представител Honeywell Inc.

Нуждаете се от помощ? За помощ, моля, посетете: getconnected.honeywell.com

Honeywell Control Systems Ltd., Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB

Одобрения
Съответства на изискванията за защита на следните директиви: EMC: 2014/30/EU, LVD: 2014/35/EU и RED: 2014/53/EU. С настоящото Honeywell декларира, че този термостат е в съответствие със съществените изисквания и другите приложими разпоредби на Директива 2014/53/EU. Пълният текст на ЕС Декларацията за съответствие е достъпен на следния интернет адрес: http://hwll.co/DoC
RF (868MHz): Receiver Category 2, Max RF Power 25mW, 868–868.6MHz (868.3MHz)
Wi-Fi (2.4GHz): Max Power 100mW, 2.4–2.458Ghz
ErP: Class VI (+4%), (EU) 811/2013

Трябва да бъде инсталиран от компетентно лице!
Прочетете внимателно тези инструкции. Неспазването на тези инструкции може да повреди продукта или да причини опасно състояние.

Изключете захранването и премахнете стария термостат

За да гарантирате вашата безопасност, винаги се уверявайте, че захранването е изключено преди да получите достъп до окабеляването.
В случай на премахване на стария термостат, имайте предвид, че съществуващото окабеляване вече няма да се използва.

Термостатът T6R-HW не трябва да се поставя близо до течение, на пряка слънчева светлина или близо до източници на топлина.

Директива WEEE 2012/19/EC Директива за отпадъци от електрическо и електронно оборудване
В края на жизнения цикъл на продукта изхвърлете опаковката и продукта в съответния център за рециклиране. Не изхвърляйте уреда с обичайните битови отпадъци. Не изгаряйте продукта.

Подгответе приемната кутия за инсталиране

Преди инсталиране на приемната кутия
Намерете подходящо място близо до котела. Оставете най-малко 30 см разстояние от всякакви метални предмети, включително кутии за стена и корпуса на котела.

Разхлабете предния винт, за да свалите капака, или го затегнете, когато капакът е поставен обратно.

Необходимо по време на инсталацията:

Кабел с 2 проводника от котела към приемната кутия.
Приемната кутия изисква 230V захранване

Инсталирайте приемната кутия

Моля, вижте схемите на свързване на следващата страница

Кутия за стена или задно окабеляване
Отворете капака на клемореда, за да получите достъп до кабелите и отворите за винтове на кутията за стена.
Повърхностно окабеляване
Използвайте кабелните скоби, за да закрепите повърхностното окабеляване.
Сменете капака
Намерете пантите в горната част на капака и стенната плоча, затворете капака и го закрепете с винта.

Инсталирайте термостата Lyric T6R HW

Изберете подходящия щепсел.
Поставете термостата на равна, хоризонтална повърхност и го включете.

Завършете инсталацията

Включете захранването към отоплителния уред и приемната кутия.

За да свържете отново устройствата, нулирайте приемната кутия, след това натиснете бутона за 3 секунди. Светодиодът на приемната кутия ще мига в жълто, за да покаже, че кутията е в режим на свързване. На термостата натиснете за 5 секунди, за да влезете в разширеното меню. Навигирайте до Binding (свързване), изчистете текущото свързване, след което свържете устройството отново.

Настройка и конфигурация

Докоснете , за да започнете настройката на термостата.

Изберете вашия език.

Задайте формата на часовника, час и дата.

Докоснете , за да финализирате настройката.
( настройката с помощта на приложението в момента не се поддържа)

След като настройката приключи, ако трябва да промените повече настройки, отидете в разширеното меню. За да влезете в разширеното меню, натиснете за 5 секунди.

В разширеното меню могат да се регулират следните настройки:

Елемент от менюто	По подразбиране	Опции
ЕЗИК	Английски	0 = English, 1 = Français, 2 = Español 3 = Deutsch, 4 = Nederlands, 5 = Italiano
ТИП СИСТЕМА	Heat+HW	Само отопление, Отопление + Топла вода, Отопление + Охлаждане
OPENTHERM	-	OpenTherm данни за котела, когато са налични
СТЕПЕН НА ЦИКЪЛА	6	3, 6, 9 или 12
МИНИМАЛНО ВРЕМЕ НА ВКЛЮЧВАНЕ	1 минута	1, 2, 3, 4 или 5 минути
ТОПЛИНЕН ДИАПАЗОН	Min = 5.0ºC Max = 35.0ºC	Min: 5ºC до 21ºC, Max: 21ºC до 35ºC
ОПЦИИ ЗА ГРАФИК	Ежедневен	1 = Ежедневен график, 2 = график за 5+2 дни
ОПТИМИЗИРАНЕ	Opt. start OFF Opt. stop OFF	Opt. start: 0 = изкл., 1 = вкл., 2 = Отложен старт Opt. stop: 0 = изкл., 1 = вкл.
ЧАСОВНИК	Формат: 24h Време: --:-- Дата: 01/09/16	Формат на часовника: 1 = 12h, 2 = 24h Настройте времето и датата
КОНТРОЛ НА НИСЪК ТОВАР	ВКЛ.	0 = изкл., 1 = вкл.
ТЕМПЕРАТУРЕН ОФСЕТ	0.0ºC	1.5 ºC до 1.5ºC
СВЪРЗВАНЕ (BINDING)	-	Свързване (Bind), проверка на RF и изчистване на свързването (clear bind).
НУЛИРАНЕ (RESET)	-	Фабрично, график, WiFi и нулиране на HomeKit
БЕЗОПАСЕН РЕЖИМ (FAILSAFE)	ИЗКЛ.	0 = изкл., 1 = вкл.

Схеми на свързване
(*От съображения за сигурност: прокарайте това окабеляване през тръба или в стената, така че да не е достъпно.)

* Вижте спецификациите на котела за правилните клеми

Препратки

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Ръководство за инсталиране на интелигентен термостат Honeywell Lyric T6R-HW
