Honeywell Lyric T6R-HW Smart Termostat Installationsvejledning
Introduktion
Kompatibel med Sundial Y- og S-plan lagrede varmtvandssystemer med zoneventiler. Også kompatibel med 24-230V on/off apparater såsom gasfyr, kombifyr og varmepumpe.
Fremstillet for og på vegne af Environmental and Energy Solutions Division of Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Schweiz af sin autoriserede repræsentant Honeywell Inc.
Brug for hjælp? For assistance besøg venligst: getconnected.honeywell.com
Honeywell Control Systems Ltd., Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB
Godkendelser
Overholder beskyttelseskravene i følgende direktiver: EMC: 2014/30/EU, LVD: 2014/35/EU og RED: 2014/53/EU. Hermed erklærer Honeywell, at denne termostat er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i direktiv 2014/53/EU. Den fulde tekst af EU-overensstemmelseserklæringen er tilgængelig på følgende internetadresse: http://hwll.co/DoC
RF (868MHz): Receiver Category 2, Max RF Power 25mW, 868–868.6MHz (868.3MHz)
Wi-Fi (2.4GHz): Max Power 100mW, 2.4–2.458Ghz
ErP: Class VI (+4%), (EU) 811/2013
Skal installeres af en kompetent person!
Læs disse instruktioner omhyggeligt. Manglende overholdelse af disse instruktioner kan beskadige produktet eller forårsage en farlig situation.
Sluk for strømmen og fjern den gamle termostat
For at sikre din sikkerhed skal du altid sørge for, at strømmen er slået FRA før du tilgår ledninger.
I tilfælde af fjernelse af den gamle termostat skal du være opmærksom på, at den eksisterende ledningsføring ikke længere vil blive brugt.
T6R-HW termostaten bør ikke placeres i nærheden af træk, i direkte sollys eller i nærheden af varmekilder.
WEEE-direktiv 2012/19/EU Direktiv om affald af elektrisk og elektronisk udstyr
Ved slutningen af produktets levetid skal emballagen og produktet bortskaffes i et tilsvarende genbrugscenter. Bortskaf ikke enheden sammen med almindeligt husholdningsaffald. Produktet må ikke brændes.
Forbered modtagerboksen til installation
Før installation af modtagerboksen
Find en passende placering i nærheden af kedlen. Efterlad mindst 30 cm afstand fra metalgenstande, herunder vægbokse og kedelkabinet.
Løsn den forreste skrue for at fjerne dækslet eller stram den, når dækslet er tilbage på plads.
Nødvendigt under installationen:
- Kabel med 2 ledninger fra kedlen til modtagerboksen.
- Modtagerboksen kræver 230V strøm
Installer modtagerboksen
Se venligst ledningsdiagrammerne på den næste side
- Vægboks eller bagsideledninger
Åbn terminalblokklappen for at få adgang til kablerne og vægboksens skruehuller.
![Installer modtagerboksen - Trin 1]( "Honeywell - Lyric T6R-HW - Installer modtagerboksen - Trin 1")
- Overfladeledninger
Brug kabelklemmerne til at fastgøre overfladeledninger.
![Installer modtagerboksen - Trin 2]( "Honeywell - Lyric T6R-HW - Installer modtagerboksen - Trin 2")
- Udskift dækslet
Find hængslerne øverst på dækslet og vægpladen, luk dækslet og fastgør det med skruen.
![]()

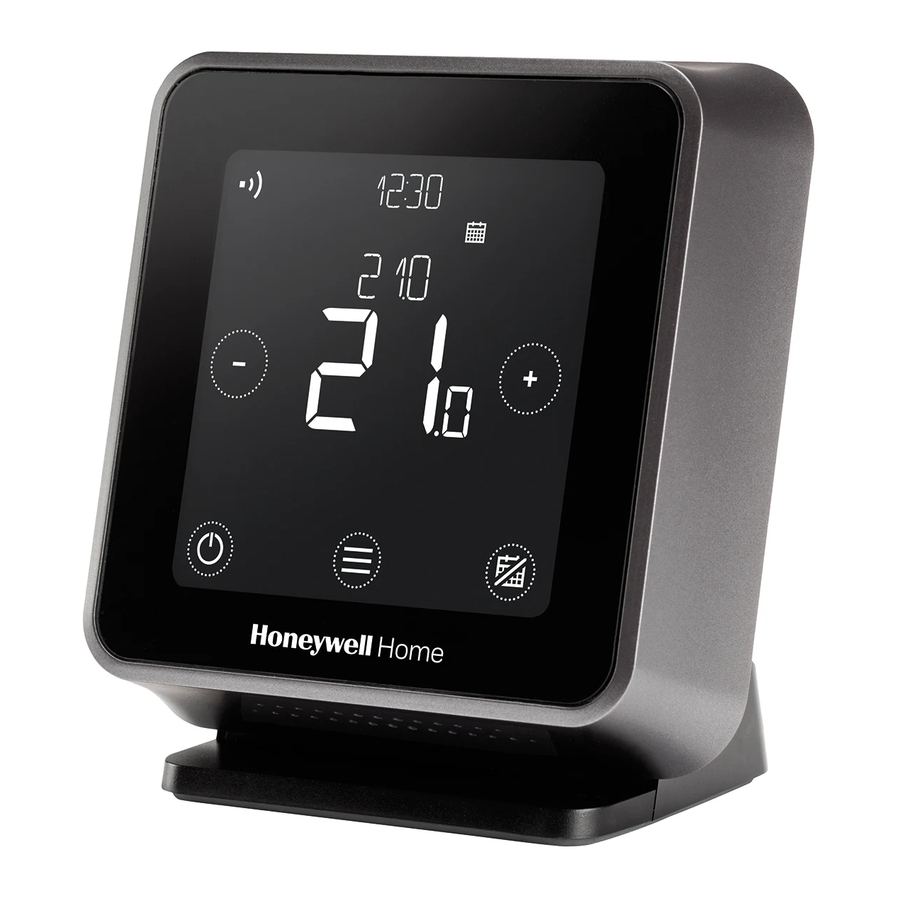

Installer Lyric T6R HW termostaten
Vælg det passende stik.
Placer termostaten på en jævn, vandret overflade og sæt den i stikkontakten.
Fuldend installationen
Tænd for strømmen til varmeapparatet og modtagerboksen.
For at genbinde enhederne skal du nulstille modtagerboksen og derefter trykke på knappen i 3 sekunder. LED'en på modtagerboksen blinker gult for at indikere, at boksen er i bindingstilstand. På termostaten skal du trykke på
i 5 sekunder for at åbne den avancerede menu. Naviger til Binding, ryd den aktuelle binding og bind derefter enheden igen.
Opsætning og konfiguration
- Tryk på
![]()
for at begynde at konfigurere termostaten.
![]()
for at begynde
- Vælg dit sprog.
![]()
- Indstil klokkeslætsformat, tid og dato.
![]()
- Tryk på
![]()
for at afslutte opsætningen.
(![]()
at konfigurere ved hjælp af appen understøttes i øjeblikket ikke)
![]()
for at afslutte opsætningen.
Når opsætningen er fuldført, skal du gå til den avancerede menu, hvis du har brug for at ændre flere indstillinger. For at få adgang til den avancerede menu skal du trykke på i 5 sekunder.
I den avancerede menu kan følgende indstillinger justeres:
| Menupunkt | Standard | Valgmuligheder |
| SPROG | Engelsk | 0 = English, 1 = Français, 2 = Español 3 = Deutsch, 4 = Nederlands, 5 = Italiano |
| SYSTEMTYPE | Varme+VV | Kun varme, Varme + Varmt vand, Varme + Køling |
| OPENTHERM | - | OpenTherm kedeldata når tilgængelig |
| CYKLUSHASTIGHED | 6 | 3, 6, 9 eller 12 |
| MINIMUM TIL TID | 1 minut | 1, 2, 3, 4 eller 5 minutter |
| VARMEOMRÅDE | Min = 5.0ºC Max = 35.0ºC | Min: 5ºC til 21ºC, Max: 21ºC til 35ºC |
| PLANLÆGNINGSMULIGHEDER | Daglig | 1 = Daglig planlægning, 2 = 5+2 dages planlægning |
| OPTIMER | Opt. start FRA Opt. stop FRA | Opt. start: 0 = fra, 1 = til, 2 = Forsinket start Opt. stop: 0 = fra, 1 = til |
| UR | Format: 24t Tid: --:-- Dato: 01/09/16 | Urformat: 1 = 12t, 2 = 24t Opsætning af tid og dato |
| LAV BELASTNINGSKONTROL | TIL | 0 = fra, 1 = til |
| TEMPERATURFORSKYDNING | 0.0ºC | 1.5 ºC til 1.5ºC |
| BINDING | - | Bind, tjek RF og ryd binding. |
| NULSTIL | - | Fabriks-, planlægnings-, WiFi- og HomeKit-nulstilling |
| FEJLSKIKKER | FRA | 0 = fra, 1 = til |
Ledningsdiagrammer
(*Af sikkerhedsmæssige årsager: før denne ledningsføring gennem rør eller i væggen, så den ikke er tilgængelig.)
* Se kedelspecifikationerne for korrekte terminaler
Referencer
Download manual
Her kan du downloade fuld pdf-version af manualen, den kan indeholde yderligere sikkerhedsinstruktioner, garantioplysninger, FCC-regler osv.
Download Honeywell Lyric T6R-HW Smart Termostat Installationsvejledning
