Honeywell Lyric T6R-HW Akıllı Termostat Kurulum Kılavuzu
Giriş
Zon vanaları olan Sundial Y ve S planlı depolanmış sıcak su sistemleriyle uyumludur. Ayrıca gaz kazanları, kombi kazanlar ve ısı pompası gibi 24-230V açma/kapama cihazlarıyla da uyumludur.
Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, İsviçre Çevre ve Enerji Çözümleri Bölümü adına ve hesabına, Yetkili Temsilcisi Honeywell Inc. tarafından üretilmiştir.
Yardıma mı ihtiyacınız var? Yardım için lütfen şu adresi ziyaret edin: getconnected.honeywell.com
Honeywell Control Systems Ltd., Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB
Onaylar
Aşağıdaki direktiflerin koruma gereksinimlerine uygundur: EMC: 2014/30/EU, LVD: 2014/35/EU ve RED: 2014/53/EU. İşbu belgeyle Honeywell, bu termostatın 2014/53/EU Direktifi'nin temel gereksinimlerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder. AB Uygunluk Beyanı'nın tam metni aşağıdaki İnternet adresinde mevcuttur: http://hwll.co/DoC
RF (868MHz): Alıcı Kategori 2, Maks. RF Gücü 25mW, 868–868.6MHz (868.3MHz)
Wi-Fi (2.4GHz): Maks. Güç 100mW, 2.4–2.458Ghz
ErP: Sınıf VI (+%4), (AB) 811/2013
Yetkili bir kişi tarafından kurulmalıdır!
Bu talimatları dikkatlice okuyun. Bu talimatlara uyulmaması, ürüne zarar verebilir veya tehlikeli bir duruma neden olabilir.
Gücü KAPATIN ve eski termostatı çıkarın
Güvenliğinizi sağlamak için, kablolara erişmeden önce daima şebeke gücünün KAPALI olduğundan emin olun.
Eski termostatı çıkarmanız durumunda, mevcut kabloların artık kullanılmayacağını unutmayın.
T6R-HW termostatı cereyanlı yerlere, doğrudan güneş ışığına veya ısı kaynaklarının yakınına yerleştirilmemelidir.
WEEE Direktifi 2012/19/EC Atık Elektrikli ve Elektronik Ekipman direktifi
Ürün ömrünün sonunda ambalajı ve ürünü ilgili bir geri dönüşüm merkezinde bertaraf edin. Üniteyi normal evsel atıklarla birlikte atmayın. Ürünü yakmayın.
Alıcı Kutusu'nu kurulum için hazırlayın
Alıcı Kutusu'nun kurulumundan önce
Kazan yakınında uygun bir yer bulun. Duvar kutuları ve kazan muhafazası dahil olmak üzere herhangi bir metal nesneden en az 30 cm mesafe bırakın.
Kapağı çıkarmak için ön vidayı gevşetin veya kapak yerine geri takıldığında sıkın.
Kurulum sırasında gerekli olanlar:
- Kazandan Alıcı Kutusu'na 2 telli kablo.
- Alıcı Kutusu 230V güç gerektirir
Alıcı Kutusu'nu kurun
Lütfen sonraki sayfadaki kablolama şemalarına bakın
- Duvar kutusu veya Arka Kablolama
Kablolara ve duvar kutusu vida deliklerine erişmek için terminal bloğu kapağını menteşeden açın.
![Alıcı Kutusu'nu kurun - Adım 1]( "Honeywell - Lyric T6R-HW - Alıcı Kutusu'nu kurun - Adım 1")
- Yüzey kablolaması
Yüzey kablolamasını sabitlemek için kablo kelepçelerini kullanın.
![Alıcı Kutusu'nu kurun - Adım 2]( "Honeywell - Lyric T6R-HW - Alıcı Kutusu'nu kurun - Adım 2")
- Kapağı değiştirin
Kapağın ve duvar plakasının üst kısmındaki menteşeleri bulun, kapağı kapatın ve vidayla sabitleyin.
![]()

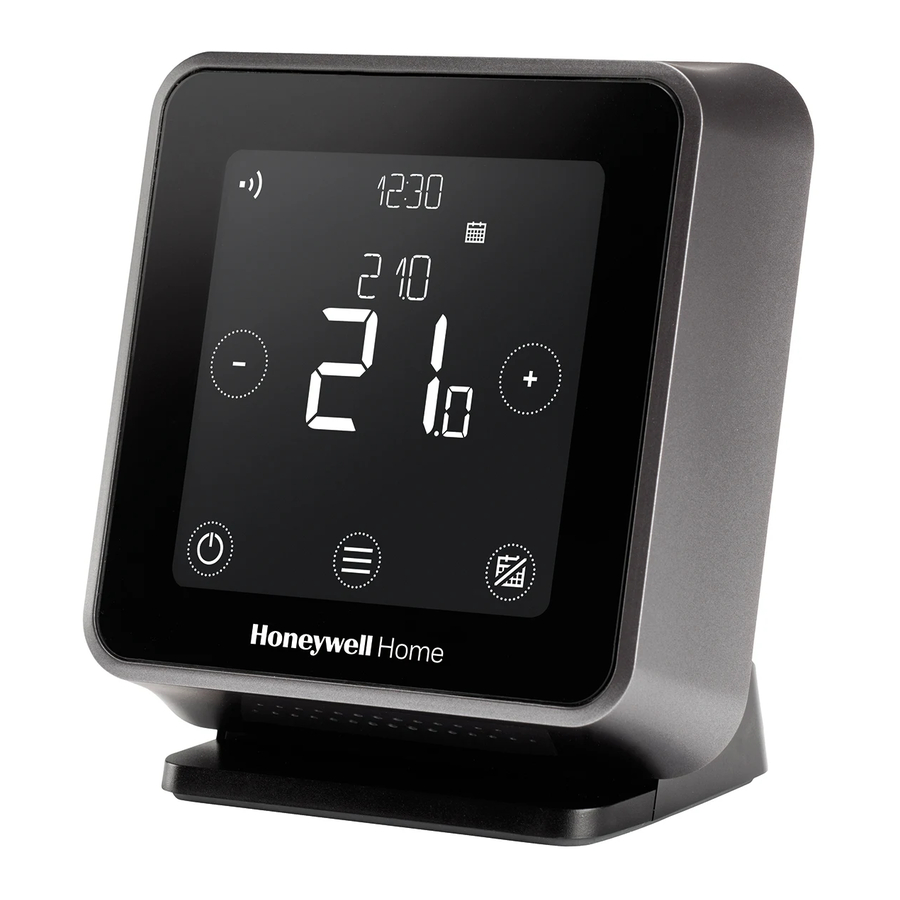

Lyric T6R HW termostatını kurun
Uygun fişi seçin.
Termostatı düz, yatay bir yüzeye yerleştirin ve prize takın.
Kurulumu tamamlayın
Isıtma Cihazı ve Alıcı Kutusu'na şebeke gücünü AÇIN (Turn ON).
Üniteleri yeniden bağlamak için Alıcı kutusunu sıfırlayın, ardından 3 saniye boyunca düğmeye basın. Alıcı kutusundaki LED, kutunun bağlama modunda olduğunu belirtmek için sarı renkte yanıp sönecektir. Termostatta, gelişmiş menüye girmek için
düğmesine 5 saniye basın. Bağlamaya gidin, mevcut bağlamayı temizleyin ve ardından cihazı tekrar bağlayın.
Kurulum ve yapılandırma
- Termostatı kurmaya başlamak için dokunun
![]()
.
![]()
.
- Dilinizi seçin.
![]()
- Saat biçimini, saati ve tarihi ayarlayın.
![]()
- Kurulumu tamamlamak için dokunun
![]()
.
(![]()
Uygulamayı kullanarak kurulum şu anda desteklenmiyor)
![]()
.
Kurulum tamamlandıktan sonra, daha fazla ayarı değiştirmeniz gerekirse gelişmiş menüye gidin. Gelişmiş menüye erişmek için düğmesine 5 saniye basın.
Gelişmiş menüde aşağıdaki ayarlar ayarlanabilir:
| Menü Öğesi | Varsayılan | Seçenekler |
| DİL (LANGUAGE) | İngilizce (English) | 0 = İngilizce (English), 1 = Fransızca (Français), 2 = İspanyolca (Español) 3 = Almanca (Deutsch), 4 = Felemenkçe (Nederlands), 5 = İtalyanca (Italiano) |
| SİSTEM TİPİ (SYSTEM TYPE) | Isıtma+SH (Heat+HW) | Yalnızca Isıtma (Heating only), Isıtma + Sıcak Su (Heating + Hot Water), Isıtma + Soğutma (Heating + Cooling) |
| OPENTHERM | - | Mevcut olduğunda OpenTherm kazan verileri |
| ÇEVRİM HIZI (CYCLE RATE) | 6 | 3, 6, 9 veya 12 |
| MİNİMUM AÇIK KALMA SÜRESİ (MINIMUM ON TIME) | 1 dakika (1 minute) | 1, 2, 3, 4 veya 5 dakika (minutes) |
| ISI ARALIĞI (HEAT RANGE) | Min = 5.0ºC Maks = 35.0ºC | Min: 5ºC - 21ºC, Maks: 21ºC - 35ºC |
| PROGRAM SEÇENEKLERİ (SCHEDULE OPTIONS) | Günlük (Daily) | 1 = Günlük program (Daily schedule), 2 = 5+2 gün programı (days schedule) |
| OPTİMİZE ET (OPTIMISE) | Opt. başlat KAPALI (start OFF) Opt. durdur KAPALI (stop OFF) | Opt. başlat: 0 = kapalı (off), 1 = açık (on), 2 = Gecikmeli başlat (Delayed start) Opt. durdur: 0 = kapalı (off), 1 = açık (on) |
| SAAT (CLOCK) | Biçim: 24sa (24h) Saat: --:-- Tarih: 01/09/16 | Saat biçimi: 1 = 12sa (12h), 2 = 24sa (24h) Saati ve tarihi ayarlayın |
| DÜŞÜK YÜK KONTROLÜ (LOW LOAD CONTROL) | AÇIK (ON) | 0 = kapalı (off), 1 = açık (on) |
| SICAKLIK OFSETİ (TEMPERATURE OFFSET) | 0.0ºC | 1.5 ºC - 1.5ºC |
| BAĞLAMA (BINDING) | - | Bağla (Bind), RF'yi kontrol et ve bağlamayı temizle (clear bind). |
| SIFIRLA (RESET) | - | Fabrika (Factory), program (schedule), WiFi ve HomeKit sıfırlama |
| EMNİYET (FAILSAFE) | KAPALI (OFF) | 0 = kapalı (off), 1 = açık (on) |
Kablolama Şemaları
(*Güvenlik nedeniyle: bu kabloları boru içinden veya duvarın içinden geçirin, böylece erişilebilir olmasın.)
* Doğru terminaller için kazan özelliklerine bakın
