Honeywell CM900, CM927, CM921 Kablosuz Oda Termostatı Kurulum Kılavuzu

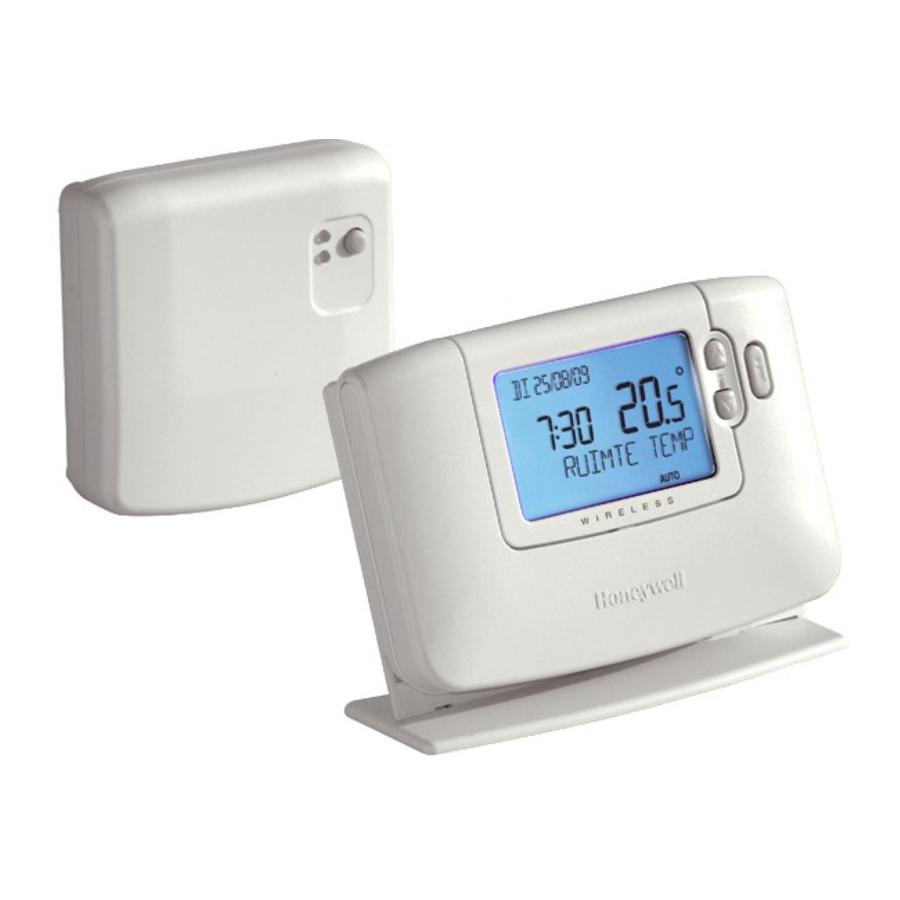

Açıklama

Honeywell CM900 Kablosuz (CM927 veya CM921), Honeywell'in kanıtlanmış programlama felsefesine dayanan modern bir kablosuz programlanabilir oda termostatıdır. Kullanım kolaylığını daha da artırmak için bu ürün, günlük kullanım sırasında müşterilere yardımcı olmak üzere arka aydınlatmalı ekstra geniş bir LCD ekran ve LoT Teknolojisi içerir.

CM927/921 oda termostatı, bir kazan, pompa veya zon vanası gibi tek bir ısıtma sistemi bileşenini kontrol etmek için 868MHz Radyo Frekansı (RF) bandında BDR91 Röle Kutusu ile iletişim kurar. Her iki ürün de farklı frekanslar veya iletişim protokolleri kullanan diğer RF ürünleriyle iletişim kurmaz.

Not: Honeywell tarafından sağlanan sistem paketlerindeki bireysel oda termostatı (CM927/921) ve Röle Kutusu (BDR91) arasındaki RF bağlantısı fabrikada önceden yapılandırılmıştır ve bu nedenle AYNI sahaya kurulmalıdır. Bu, kurulum sürecini hızlı ve kolay hale getirir, ancak bireysel sistem paketlerinden ürünler ayrılırsa veya kurulumlar sırasında diğer önceden yapılandırılmış sistem paketleriyle karıştırılırsa, lütfen istenen üniteleri birbirine bağlamak ve birbirleriyle iletişim kurmalarını sağlamak için "Bağlama / Yeniden Bağlama Prosedürü" bölümüne bakın.

Kurulum Bilgileri

Bu ürünler RF teknolojisini kullanarak iletişim kurduğundan, kurulum sırasında özel dikkat gösterilmelidir. RF bileşenlerinin konumu ve bina yapısı, RF sisteminin performansını etkileyebilir. Sistem güvenilirliğini sağlamak için lütfen aşağıdaki bilgileri inceleyin ve uygulayın.

Tipik bir konut binasında, iki ürün 30m aralığında güvenilir bir şekilde iletişim kurmalıdır. Duvarların ve tavanların RF sinyalini azaltacağını dikkate almak önemlidir. Röle Kutusuna ulaşan RF sinyalinin gücü, onu oda termostatından ayıran duvar ve tavan sayısına ve ayrıca bina yapısına bağlıdır - aşağıdaki şema, tipik sinyal gücü azalmasının bir örneğini göstermektedir. Çelikle güçlendirilmiş duvarlar ve tavanlar veya metal folyo ile kaplı alçıpan duvarlar RF sinyalini önemli ölçüde daha fazla azaltır.

Oda termostatı için bir konum seçildikten sonra, bu, "Oda Termostatının Yerini Belirleme" bölümünde açıklandığı gibi RF İletişim Testi modu kullanılarak kontrol edilebilir. Konum uygun değilse, Röle Kutusu yanıt vermeyecek ve alternatif bir konum seçilmelidir.

Bina Yapısı Sinyal kayıplarının tipik örneği

Bağlama / Yeniden Bağlama Prosedürü

Aşağıda açıklanan bağlama işlemi aşağıdaki durumlarda gereklidir:

• Sistem bileşenlerinden herhangi biri (oda termostatı veya Röle Kutusu) değiştirilirse.
• Röle Kutusunda yanlış veya hiç bağlama verisi depolanmamışsa (örneğin, önceden bağlanmış sistem paketi bileşenleri eşleşmediğinde).

NOT: Bağlama işlemi sırasında oda termostatı ile Röle Kutusu arasında yaklaşık 1m mesafe bırakın.

Bağlamak/yeniden bağlamak için:

1. Önceden depolanmış verileri sıfırlamak için Röle Kutusu itme düğmesini 15 saniye basılı tutun. 15 saniye sonra kırmızı LED 0,1 saniye açık/0,9 saniye kapalı yanıp sönmeye başlayacaktır.
   NOT: 5 saniye sonra kırmızı LED 0,5 saniye açık/0,5 saniye kapalı yanıp sönmeye başlayacaktır, ancak düğmeyi basılı tutmaya devam edin).
2. İtme düğmesini bırakın.
3. Bağlama moduna girmek için Röle Kutusu itme düğmesini 5 saniye basılı tutun. Kırmızı LED, bağlama moduna girildiğini doğrulamak için 0,5 saniye açık/0,5 saniye kapalı yanıp sönmeye başlayacaktır.
4. Oda termostatı kaydırıcısını OFF (kapalı) konumuna getirin ve ve düğmelerini düğmesiyle birlikte basılı tutun. Ünite InSt ve 'CONTROL BINDING' (KONTROL BAĞLAMA) görüntüleyecektir.
5. Röle Kutusuna bağlama sinyalini göndermek için yeşil düğmesine basın. Başarılı bağlama işlemini doğrulamak için kırmızı LED söner. Kırmızı LED hala yanıp sönüyorsa, bağlama başarılı olana kadar düğmeye tekrar basın.
6. Şimdi sistemi kurmak için "CM900 Kablosuz Sistemini Kurma" bölümüne gidin.

Çok Bölgeli Sistem

Çok bölgeli sistemleri kontrol etmek için birden fazla oda termostatı ve Röle Kutusu seti de kullanılabilir ve CM927/921 oda termostatı, HR80 radyatör kontrol cihazları (aşağıya bakın) ve HCE80 yerden ısıtma kontrol cihazları dahil olmak üzere çeşitli diğer Honeywell ürünleriyle uyumludur. Bu şekilde kullanmayı düşünüyorsanız, bu kılavuzun sonundaki adresten ek kurulum ve kullanıcı talimatları alınabilir.

NOT: Paketle birlikte verilen etiketlerin bazıları çok bölgeli uygulamalarda kullanılmak içindir.

Bir HR80 Radyatör Kontrol Cihazını Oda Termostatına Bağlama

1. Bağlama düğmesine (1) yaklaşık bir saniye basın ve bırakın. Düğme bırakıldığında, sembolü yanıp söner ve yazılım sürüm numarası 30 saniye boyunca görüntülenir.1

2. Oda termostatı kaydırıcısını OFF (kapalı) konumuna getirin ve ve düğmelerini düğmesiyle birlikte basılı tutun. Ünite InSt ve 'CONTROL BINDING' (KONTROL BAĞLAMA) görüntüleyecektir.
3. Radyatör kontrol cihazına bağlama sinyalini göndermek için yeşil düğmeye basın.
4. Sinyal alındıktan sonra radyatör kontrol cihazı görüntüleyecektir.

Bir odada aynı anda birkaç radyatör kontrol cihazı kontrol edilecekse:

1. Oda termostatına bağlanacak tüm radyatör kontrol cihazlarındaki bağlama düğmesine basın. Radyatör kontrol cihazının ekranında sembolü sürekli olarak yanıp söner.
2. Oda termostatı kaydırıcısını OFF (kapalı) konumuna getirin ve ve düğmelerini düğmesiyle birlikte basılı tutun. Ünite InSt ve 'CONTROL BINDING' (KONTROL BAĞLAMA) görüntüleyecektir.
3. Radyatör kontrol cihazlarına bağlama sinyalini göndermek için yeşil düğmesine basın.
4. Sinyal alındıktan sonra radyatör kontrol cihazları görüntüleyecektir. Radyatör kontrol cihazındaki ayarlanan sıcaklık otomatik olarak 20°C'ye ayarlanır.

NOT: Radyatör kontrol cihazının oda termostatından veri alması 4 dakikaya kadar sürebilir.

Kurulum

Röle Kutusu ve oda termostatını doğru şekilde kurmak için lütfen aşağıdaki çizimleri ve bilgileri sırayla takip edin. Gaz kazanları dışındaki uygulamalar için, özel özellikleri etkinleştirmek ve hangi diğer sistem seçeneklerinin mevcut olduğunu görmek için "Kurulumcu Modu" bölümüne bakın.

Röle Kutusunun Kurulumu

1. Röle Kutusu bir RF cihazıdır. En iyi performans için açık bir alana kurun. Duvar kutuları ve kazan muhafazası dahil olmak üzere herhangi bir metal nesneden en az 30 cm mesafe bırakın.

   Metal duvar kutularına monte etmeyin.
   EMC uyumluluk hususları
   AC şebeke besleme/yük kablolarını sinyal kablolarından ayrı tutun.
   Rehberlik için EN61000-5-1 ve -2 Uygulama Kodu standartlarına bakın.
2.
   NOT: Röle Kutusu kullanıcı tarafından servis verilebilen parça içermez. Sadece kalifiye bir kurulumcu tarafından açılmalı ve kurulmalıdır.

   Elektrostatik hassas cihaz! Devre kartına dokunmayın.
4.
   NOT: Tüm kablolama IEE yönetmeliklerine uygun olmalıdır

   Ortam sıcaklığına ve akım sınırlarına dikkat edin
   (Röle Kutusu kablolama etiketine bakın)

Oda Termostatının Kurulumu

Güç Verme

1. Pil kapağını çıkarın ve oda termostatıyla birlikte verilen pilleri (2 x AA LR6 Alkalin Pil) takın.
2. İlk güç verildiğinde, mevcut kullanıcı arayüzü dilleri görüntülenecektir (yalnızca belirli modellerde).
   İstenen dil görüntülenene kadar seçenekler arasında geçiş yapmak için veya düğmelerini kullanın. Seçimi onaylamak için yeşil düğmesine basın.
3. Kaydırma anahtarını DATE (TARİH) moduna ayarlayın.
4. Doğru gün / ay / yılı ayarlamak için veya düğmelerini kullanın, onaylamak için yeşil düğmesine basın.
5. Doğru saati ayarlamak için veya düğmelerini kullanın, onaylamak için yeşil düğmesine basın.

Pilleri (dahil) takın ve talimat etiketini kapağa yapıştırın

RF İletişim Kontrolü (Test Modu)

RF iletişimini kontrol etmek için, oda termostatını kurulu Röle Kutusundan yaklaşık 2-3 metre uzakta tutun. Oda termostatındaki kaydırıcıyı OFF (KAPALI) konumuna getirin, ardından ve düğmelerini düğmesiyle birlikte 3 saniye basılı tutun. Ünite 'TEST TRANSMIT' (TEST GÖNDER) ' mesajını gösterecek ve Röle Kutusuna test sinyalleri gönderecek, her 6 saniyede bir yeşil LED'i yakacaktır (röle çıkışı kapalı kalacaktır) maksimum 10 dakika boyunca. Yeşil LED her 6 saniyede bir yandığında bir sonraki adıma geçin.

NOT: Yeşil LED belirtilen aralıklarla yanmıyorsa, kırmızı LED yanıp sönüyorsa veya yedek bir Röle Kutusu veya oda termostatı kuruyorsanız, "Bağlama / Yeniden Bağlama Prosedürü" bölümünde açıklanan prosedürleri izleyin.

Oda Termostatının Yerleştirilmesi

Hala yukarıdaki bölümde açıklandığı gibi Test Modundayken, oda termostatı aşağıdakileri dikkate alarak ve aşağıdaki çizimleri inceleyerek yerleştirilmelidir:

1. Sinyal iletiminin güvenilir olduğu uygun bir yer bulun. Güvenilir iletim, Röle Kutusu'nun her 6 saniyede bir yeşil LED'i yakmasıyla belirtilir. NOT: Röle Kutusu rölesi kapalı olacaktır.

2. Oda termostatını DUVAR braketini kullanarak duvara monte edin VEYA aşağıdaki şekilde gösterildiği gibi isteğe bağlı masa standını takın.

3. Ayar kaydırıcısını gerekli çalışma moduna (AUTO (OTOMATİK) veya OFF (KAPALI)) getirerek Test Modundan çıkın.

• Oda termostatı, bir radyo frekansı cihazı olduğu için en iyi performans için açık bir alana kurulmalıdır.
• Duvar kutuları dahil olmak üzere herhangi bir metal nesneden en az 30 cm ve diğer elektrikli ekipmanlardan (örneğin radyo, TV, PC vb.) en az 1 metre mesafe bırakın.
• Metal duvar kutularına monte etmeyin.
• Röle Kutusunun tamamen kurulması önerilir.

Sistem Kontrolü

Şimdi tüm sistemin doğru şekilde kurulduğunu kontrol etmek için basit bir test tamamlanabilir:

1. Kaydırma anahtarını OFF (KAPALI) moduna ayarlayın.
2. Kazan beslemesinin açık olup olmadığını ve Röle Kutusu üzerindeki yeşil LED'in kapalı olup olmadığını kontrol edin.
3. Kaydırma anahtarını MAN (MANUEL) moduna ayarlayın.
4. düğmesine basarak ayar noktasını maksimuma (35°C) ayarlayın. Birkaç saniye sonra kazan açılmalıdır (Röle Kutusunda yeşil LED ON (AÇIK)) ve oda termostatı LCD ekranında sembolü görünür.
5. Kaydırma anahtarını OFF (KAPALI) moduna ayarlayın. Birkaç saniye sonra kazan kapanacaktır (Röle Kutusunda yeşil LED OFF (KAPALI)) ve sembolü kaybolur.
6. Yukarıda bahsedilen anahtarlama gecikmesini göz önünde bulundurarak, kaydırıcıyı birkaç kez MAN (MANUEL) ve OFF (KAPALI) modları arasında hareket ettirerek sistem çalışmasını kontrol edin.

Şimdi, kurulumu başarıyla tamamlamış olmalısınız - varsayılan fabrika ayarlarında çalışmaya başlamak için kaydırıcıyı AUTO (OTOMATİK) moduna getirin veya yerleşik ısıtma programını buna göre değiştirmek için PROG (PROGRAM) seçeneğini seçin.

Sistemin Temel İşleyişi

Otomatik Çalışma

Röle Kutusu, oda termostatından ısı talebi (%0-100) sinyalini alır. Oda termostatı, daha fazla ısı gerektiğinde LCD ekranda sembolünü gösterecektir. Talebe bağlı olarak Röle Kutusu, ısıtma cihazını sistemin mevcut gereksinimlerini karşılayacak şekilde açacaktır.

Yeşil LED, röle çıkışının durumunu gösterir:

• Yeşil LED yanıyor = röle açık
• Yeşil LED kapalı = röle kapalı

Geçici Manuel Geçersiz Kılma

Röle Kutusu düğmesine basmak, mevcut röle konumunu geçersiz kılar. Oda termostatından bir sonraki sinyal alınır alınmaz, Röle Kutusu otomatik çalışmaya geri dönecektir, çünkü otomatik kontrol manuel çalışmadan daha yüksek önceliğe sahiptir.

İletişim Kaybı

RF iletişimi 1 saat süreyle kaybolursa, kırmızı LED, son saat içinde hiçbir RF mesajı alınmadığını belirtmek için yanacaktır.

Röle Kutusu ayrıca Kurulumcu Modu'nda seçilen arıza emniyetli moduna da girecektir (4.2 BDR91 Röle Kutusu Arıza Emniyetli Mod Kurulumu bölümüne bakın). Röle Kutusu çıkışının manuel kontrolüne izin vermek için, arıza emniyetli modda manuel geçersiz kılma mevcuttur. RF iletişimi geri yüklendiğinde, Röle Kutusu otomatik olarak normal çalışmaya dönecektir.

Artık ev sahibine nasıl çalıştığını göstermek için oda termostatıyla birlikte verilen KULLANICI KILAVUZU'nu kullanabilirsiniz.

Kurulumcu Modu

Kurulumcu Modu, belirli uygulamalar için sistem ayarlarını değiştirmek, oda termostatının özel özelliklerini farklı bir şekilde kullanmak veya fabrika ön ayarlı parametrelerini değiştirmek için kullanılır. Parametreler iki gruba ayrılır:

• Kategori 1 parametreleri – Oda Termostatı Kurulumu
• Kategori 2 parametreleri – Sistem Kurulumu.

Bunların hepsi "Kurulumcu Parametreleri Tablosu" bölümünde listelenmiştir.

Kurulumcu Moduna Girme

1. Kaydırma anahtarını OFF (kapalı) moduna getirin.
   düğmesini ve iki & düğmesini birlikte basılı tutun.

2. Ünite, kurulumcu parametre grubu kategori 1'in (Parametre n.1'den n.19'a kadar) ilk parametresini gösterir

3. Fabrika ayarını değiştirmek için veya düğmesine basın.
   Ekran, bir değişiklik yapıldığını belirtmek için yanıp söner.

4. Değişikliği onaylamak için yeşil düğmesine basın.
   Ekranın yanıp sönmesi duracaktır.

5. Bir sonraki parametreye gitmek için düğmesine basın.

6. Kurulumcu parametre grubu kategori 2'ye ( ) (Parametre n.1'den n.14'e kadar) gitmek için düğmesine basın.
7. Kurulumcu modundan çıkmak için kaydırma anahtarını AUTO (otomatik) veya MAN (manuel) konumlarına getirin.

BDR91 Röle Kutusu Arıza Emniyet Modu Kurulumu

Arıza emniyet modu, RF iletişimi kaybolursa (örneğin, oda termostatı biten piller nedeniyle iletişim kurmayı bıraktığında) Röle Kutusu çıkış rölesi durumunu tanımlar. Fabrika ayarı, iletişim kaybolduğunda röleyi kalıcı olarak kapalı tutar. Bu fabrika ayarının değiştirilmesi gerekiyorsa aşağıdaki talimatları izleyin:

1. Yukarıda açıklandığı gibi Kurulumcu moduna girin.
2. Kategori 2 parametrelerine girmek için düğmesine basın.
3. düğmesine basarak 7:LC parametresini seçin.
4. veya düğmelerine basarak arıza emniyet modunu seçin:

• 0 - RF iletişimi kaybolduğunda röle OFF (kapalı) konumunda tutulacaktır.
• 1 - RF iletişimi kaybolduğunda röle çıkışı %20 açık %80 kapalı olarak döngü yapacaktır.

5. Değişikliği kabul etmek için yeşil düğmesine basın.
6. Seçilen arıza emniyet modunu belirtmek için Röle Kutusu'na uygun etiket takın.

RF iletişimi kaybolduğunda don korumasını etkinleştirmek için arıza emniyet modu 1'i seçin. Ayrı don koruma termostatına sahip sistemler veya don koruması gerekmeyen yerler için arıza emniyet modu 0'ı seçin.

Oda Termostatını Belirli Uygulamalar İçin Kullanma

CM927/921 RF oda termostatı, birçok farklı uygulamayı kontrol etmek için kullanılabilen çok yönlü bir kontrol cihazıdır. Duvara monte gaz yakıtlı kombi kontrolü veya zon vana kontrolü gibi çoğu tipik uygulama için fabrika ayarlarından herhangi bir ayarlama yapılması gerekmez. Bir yağ brülörünü kontrol etmek gibi diğer uygulamalar için, Kurulumcu modunda oda termostatının seçilen parametrelerini değiştirerek en iyi sistem performansı elde edilebilir. Aşağıdaki tablo, belirli uygulamalar için kullanılan en yaygın ayarları listeler.

Belirli Uygulama:		Ayar:		Ne değiştirilir:
		Döngü/ Saat	Minimum AÇIK Kalma Süresi	Not: Aşağıda listelenen tüm parametreler kategori 2 - Sistem Parametrelerine aittir (bkz. Kurulumcu Parametreleri Tablosu)
ISITMA	Gaz Kazanı (<30kW)	6	1	Değişiklik yapılması gerekmez
	Yağ Kazanı	3	4	1:Ot parametresini 4'e ayarlayın 2:Cr parametresini 3'e ayarlayın
	Termal Aktüatör	12	1	2:Cr parametresini 12'ye ayarlayın
	Zon Vanası	6	1	Değişiklik yapılması gerekmez
HAVA-KLİMA				Soğutma ve ısıtma modları arasında geçişi etkinleştirmek için kategori 2'deki 4:HC parametresini ayarlayın (0 = devre dışı, 1 = etkin). Artık ürünün herhangi bir çalışma modunda (AUTO (otomatik), MAN (manuel) veya OFF (kapalı)) 5 saniye boyunca ve düğmelerine birlikte basarak bu modlar arasında geçiş yapabilirsiniz. Son kullanıcıya ve düğmelerini kullanarak bu modlar arasında nasıl geçiş yapacağını açıklayın ve soğutma programının gerektiği gibi değiştirildiğinden emin olun.
	Isı Pompası / Klima	3	4	1:Ot parametresini 4'e ayarlayın 2:Cr parametresini 3'e ayarlayın
	Fan Coil	6	1	Değişiklik yapılması gerekmez

Oda Termostatının Özel Özelliklerini Kullanma

Kurulum Parametreleri Tablosu

Kategori 1 - Oda Termostatı Ayarları

Notlar

1. Yeni Kurulum Ayarınızı kaydetmek istediğinizi onaylamak için her zaman yeşil düğmesine basmayı unutmayın. Kurulum Modundan çıkmak için kaydırma anahtarını AUTO (OTOMATİK) veya MAN (MANUEL) konumuna getirin.

Kategori 2 - Sistem Ayarları

Parametre	Parametre No.	Fabrika Varsayılan Ayarı		İsteğe Bağlı Ayar
Kategori 2 Parametreleri – Sistem Ayarları (bu kategoriye erişmek için düğmesine basın)
		Ekran	Açıklama	Ekran	Açıklama
Minimum kazan AÇIK kalma süresi	1:Ot	1	1 dakika minimum AÇIK kalma süresi	2 - 5	2, 3, 4 veya 5 dakika minimum AÇIK kalma süresi seçimi
Çevrim Oranı	2:Cr	6	Saatte 6 çevrim (cph)	3, 9 veya 12	3, 9 veya 12 cph seçimi
Isıtma/Soğutma Değişimi	4:HC	0	Devre Dışı	1	Etkin
Pompa Egzersizi	5:PE	0	Pompa egzersizi devre dışı	1	Pompa egzersizi etkin
Sistem Senkronizasyonu	6:Sn	0	Oda Ünitesinin standart çalışması	1	Oda ünitesi Senkronizleyici olarak yapılandırıldı
İletişim Kaybı Talimatı	7:LC	0	Röle Kapalı	1	Röle %20 açık / %80 kapalı
Aşağıdaki Parametreler, Kablosuz Yerden Isıtma kontrolleri ve Kablosuz Radyatör kontrolleri gibi diğer Honeywell Kablosuz ürünlerinin kontrolü içindir. Daha fazla bilgi için lütfen Honeywell satış ile iletişime geçin.
Oda Sıcaklığı Sensörü Kullanımı	8:Su	0	BDR91 kontrolü	1, 2, 3 veya 4	Kendi/uzak sensörlü HR80/HM80 kontrolü (sıcaklık görüntülenmez) CM sensörlü HR80/HM80/HCE80 kontrolü Kendi/uzak sensörlü BDR91 kontrolü ve HR80/HM80/HCE80 kontrolü Kendi/uzak sensörlü Hr80/HM80/HCE80 kontrolü (sıcaklık görüntülenir)
HR80 Pencere Açma Fonksiyonu	9:HO	0	Devre Dışı	1	Etkin
HR80 Yerel Geçersiz Kılma	10:HL	1	Etkin	0	Devre Dışı
Maksimum Akış Ayar Noktası	11:uF	55	55°C Maksimum Akış Sıcaklığı	0 - 99	1°C adımlarla 0°C - 99°C ayarı
Minimum Akış Ayar Noktası	12:LF	15	15°C Minimum Akış Sıcaklığı	0 - 50	1°C adımlarla 0°C - 50°C ayarı
Karıştırma Değeri Çalışma Süresi	13:Ar	150	150 saniye	0 - 240	1 saniyelik adımlarla 0 - 240 sn. ayarı
Pompa Aşırı Çalışma Süresi	14:Pr	15	15 dakika	0 - 99	1 dakikalık adımlarla 0 - 99 dakika ayarı

Notlar

1. Yeni Kurulum Ayarınızı kaydetmek istediğinizi onaylamak için her zaman yeşil düğmesine basmayı unutmayın. Kurulum Modundan çıkmak için kaydırma anahtarını AUTO (OTOMATİK) veya MAN (MANUEL) konumuna getirin.
2. Bu parametreler, sistem senkronizleyicisi olarak yapılandırılan oda termostatında bölgesel ısıtma sistemi için merkezi olarak ayarlanır.
3. Minimum açık kalma süresi ayarı yalnızca kazan kontrol cihazı için geçerlidir. Tüm Röle Kutusu bölge kontrol cihazları minimum 30 saniyelik açık kalma süresiyle çalışır.

Sorun Giderme

Semptom (Hata Mesajı)	Olası Neden	Çözüm
Oda termostatı sembolünü gösteriyor ancak Röle Kutusu rölesi açılmıyor.	Bu normal çalışma şeklidir. Röle Kutusu, oda termostatından gelen talep sinyaliyle (0-100%) orantılı sürelerde röleyi açıp kapatır. sembolü yalnızca talep değerinin %0'dan büyük olduğunu gösterir.	düğmesini kullanarak sıcaklık ayar noktasını birkaç derece değiştirin. Röle Kutusu, birkaç saniye gecikmeyle röleyi açmalıdır.
Röle Kutusu, oda termostatındaki ayar noktası değişikliklerine tepki vermiyor.	Oda termostatı ve Röle Kutusu eşleşmemiş.	Basma düğmesini 15 saniye basılı tutarak Röle Kutusunu sıfırlayın. Ardından "Ek Kurulum Bilgileri" bölümünde açıklanan eşleştirme / yeniden eşleştirme prosedürünü izleyin.
Eşleştirme işleminden sonra kırmızı LED yanıyor ve Röle Kutusunda yeşil LED her 3 saniyede bir yanıp sönüyor.	Yanlış veya eksik eşleştirme prosedürü. Eşleştirme sırasında oda termostatının yanlış konumu.	Eşleştirme prosedürünü tekrarlayın. Röle Kutusu ve oda termostatı arasında yaklaşık 1 m mesafe bırakarak eşleştirme prosedürünü tekrarlayın.
Röle Kutusundaki kırmızı LED yanıyor (İletişim kaybı)	Röle Kutusu, oda termostatından RF mesajı almıyor: Oda termostatının yanlış konumlandırılması nedeniyle RF sinyali engelleniyor. Oda termostatı pilleri bitmiş.	"CM900 Kablosuz Sisteminin Kurulumu" bölümündeki talimatları izleyerek oda termostatının yerini değiştirin. Oda termostatındaki pilleri değiştirin.

Tanılama Modu

CM927/921 oda termostatında, uzaktaki bir servis personeli için faydalı bilgiler sağlayan ve kazanın çalışıp çalışmadığını kontrol etme olanağı sunan, kullanıcı tarafından erişilebilen bir mod bulunur. Buna erişmek için kaydırma anahtarını OFF (kapalı) konumuna getirin, ardından düğmesini 5 saniye basılı tutun. Oda termostatı kullanıcı ayarları moduna girecektir. Ardından ve düğmelerini birlikte basılı tutun. Oda termostatı röleyi 5 dakika açık tutacak ve veya düğmelerine basılarak ekranda aşağıdaki bilgiler görüntülenebilir: model ID, tarih kodu (WW/YY) & sağlama toplamı.

İşbu belge ile Honeywell, bu CM927/CM921 oda termostatı ve BDR91 Röle Kutusunun 1999/5/EC, 2006/95/EC ve 2004/108/EC Direktiflerinin temel gereksinimlerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder.

Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, İsviçre Çevre ve Yanma Kontrolleri Bölümü adına ve onun için yetkili temsilcisi Honeywell International Inc. tarafından üretilmiştir.

Honeywell Control Systems Ltd.
Arlington Business Park,
Bracknell, Berkshire
RG12 1EB
Teknik Yardım Masası: 08457 678999
www.honeywelluk.com

© 2009 Honeywell International Inc.
