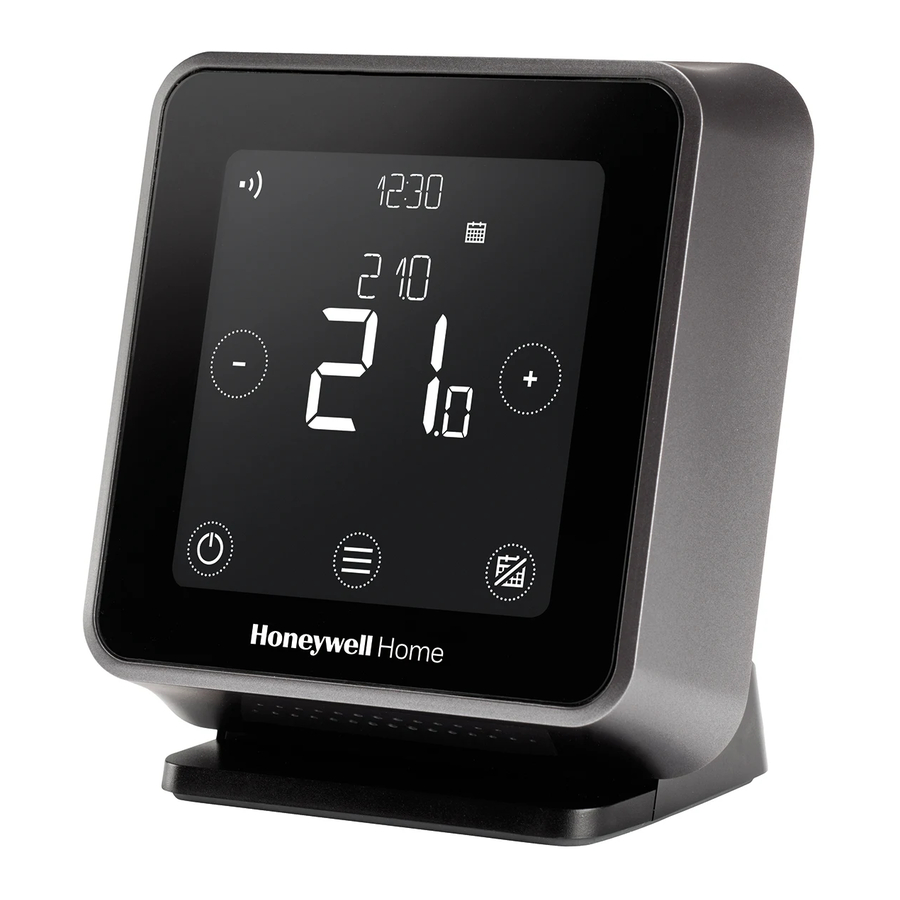

Honeywell Lyric T6R-HW okos termosztát telepítési útmutató

Tartalom

1 Bevezetés
2 Kapcsolja KI az áramot, és távolítsa el a régi termosztátot
3 Készítse elő a vevőegységet a telepítéshez
4 Szerelje be a vevőegységet
5 Szerelje be a Lyric T6R HW termosztátot
6 Teljes telepítés
7 Beállítás és konfiguráció
8 Hivatkozások
9 Kézikönyv letöltése
10 Más nyelveken

Bevezetés

Kompatibilis a Sundial Y- és S-tervű tárolt melegvíz rendszerekkel, zónaszelepekkel. Továbbá kompatibilis a 24-230V-os be/ki kapcsolású készülékekkel, mint például gázkazánok, kombi kazánok és hőszivattyúk.
Gyártva a Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Svájc Környezetvédelmi és Energia megoldások divíziója részére és nevében, meghatalmazott képviselője, a Honeywell Inc. által.

Segítségre van szüksége? További segítségért látogasson el ide: getconnected.honeywell.com

Honeywell Control Systems Ltd., Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB

Jóváhagyások
Megfelel a következő irányelvek védelmi követelményeinek: EMC: 2014/30/EU, LVD: 2014/35/EU és RED: 2014/53/EU. Ezennel a Honeywell kijelenti, hogy ez a termosztát megfelel a 2014/53/EU irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. Az EU megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: http://hwll.co/DoC
RF (868MHz): 2. vevő kategória, Max RF teljesítmény 25mW, 868–868.6MHz (868.3MHz)
Wi-Fi (2.4GHz): Max teljesítmény 100mW, 2.4–2.458Ghz
ErP: VI. osztály (+4%), (EU) 811/2013

A telepítést hozzáértő személynek kell elvégeznie!
Olvassa el figyelmesen ezeket az utasításokat. Az utasítások be nem tartása károsíthatja a terméket vagy veszélyes helyzetet okozhat.

Kapcsolja KI az áramot, és távolítsa el a régi termosztátot

Az Ön biztonsága érdekében mindig győződjön meg arról, hogy a hálózati áram KI van kapcsolva a vezetékekhez való hozzáférés előtt.
A régi termosztát eltávolítása esetén vegye figyelembe, hogy a meglévő vezetékek többé nem lesznek használva.

A T6R-HW termosztátot nem szabad huzat közelébe, közvetlen napfénybe vagy hőforrások közelébe helyezni.

WEEE irányelv 2012/19/EU Elektromos és elektronikus berendezések hulladékairól szóló irányelv
A termék élettartamának végén a csomagolást és a terméket a megfelelő újrahasznosító központban helyezze el. Ne dobja a készüléket a szokásos háztartási hulladék közé. Ne égesse el a terméket.

Készítse elő a vevőegységet a telepítéshez

A vevőegység telepítése előtt
Keressen egy megfelelő helyet a kazán közelében. Hagyjon legalább 30 cm távolságot minden fémtárgytól, beleértve a fali dobozokat és a kazánházat.

Lazítsa meg az elülső csavart a fedél eltávolításához, vagy húzza meg, amikor a fedél vissza van helyezve.

Szükséges a telepítés során:

Kábel 2 vezetékkel a kazántól a vevőegységig.
A vevőegység 230 V-os tápellátást igényel

Szerelje be a vevőegységet

Kérjük, tekintse meg a következő oldalon található kapcsolási rajzokat

Fali doboz vagy hátsó vezetékezés
Nyissa ki a sorkapocs fedelét, hogy hozzáférjen a kábelekhez és a fali doboz csavarlyukaihoz.
Felületi vezetékezés
Használja a kábelbilincseket a felületi vezetékezés rögzítéséhez.
Helyezze vissza a fedelet
Keresse meg a zsanérokat a fedél és a fali lemez tetején, zárja le a fedelet, és rögzítse a csavarral.

Szerelje be a Lyric T6R HW termosztátot

Válassza ki a megfelelő csatlakozót.
Helyezze a termosztátot egy egyenletes, vízszintes felületre, és dugja be.

Teljes telepítés

Kapcsolja BE a hálózati áramot a fűtőberendezéshez és a vevőegységhez.

Az egységek újrakapcsolásához állítsa vissza a vevőegységet, majd nyomja meg a gombot 3 másodpercig. A vevőegységen lévő LED sárgán villog, jelezve, hogy a doboz kötési módban van. A termosztáton nyomja meg a gombot 5 másodpercig a speciális menübe való belépéshez. Navigáljon a Binding (kötés) menüpontra, törölje az aktuális kötést, majd kösse össze újra az eszközt.

Beállítás és konfiguráció

Érintse meg a gombot a termosztát beállításának megkezdéséhez.

Válassza ki a nyelvet.

Állítsa be az óra formátumát, az időt és a dátumot.

Érintse meg a gombot a beállítás befejezéséhez.
(Az alkalmazás segítségével történő beállítás jelenleg nem támogatott)

A beállítás befejezése után, ha további beállításokat kell módosítania, lépjen a speciális menübe. A speciális menü eléréséhez nyomja meg a gombot 5 másodpercig.

A speciális menüben a következő beállítások módosíthatók:

Menüpont	Alapértelmezett	Opciók
LANGUAGE (NYELV)	English (angol)	0 = English (angol), 1 = Français (francia), 2 = Español (spanyol) 3 = Deutsch (német), 4 = Nederlands (holland), 5 = Italiano (olasz)
SYSTEM TYPE (RENDSZER TÍPUSA)	Heat+HW (Fűtés+HMV)	Heating only (csak fűtés), Heating + Hot Water (fűtés + melegvíz), Heating + Cooling (fűtés + hűtés)
OPENTHERM	-	OpenTherm kazán adatok, ha rendelkezésre állnak
CYCLE RATE (CIKLUS IDŐ)	6	3, 6, 9 vagy 12
MINIMUM ON TIME (MINIMÁLIS BEKAPCSOLÁSI IDŐ)	1 minute (1 perc)	1, 2, 3, 4 vagy 5 minutes (perc)
HEAT RANGE (FŰTÉSI TARTOMÁNY)	Min = 5.0ºC Max = 35.0ºC	Min: 5ºC to 21ºC, Max: 21ºC to 35ºC
SCHEDULE OPTIONS (ÜTEMEZÉSI BEÁLLÍTÁSOK)	Daily (Napi)	1 = Daily schedule (napi ütemezés), 2 = 5+2 days schedule (5+2 napos ütemezés)
OPTIMISE (OPTIMALIZÁLÁS)	Opt. start OFF (optimalizált indítás KI) Opt. stop OFF (optimalizált leállítás KI)	Opt. start (optimalizált indítás): 0 = off (ki), 1 = on (be), 2 = Delayed start (késleltetett indítás) Opt. stop (optimalizált leállítás): 0 = off (ki), 1 = on (be)
CLOCK (ÓRA)	Format: 24h Time: --:-- Date: 01/09/16	Clock format (óra formátum): 1 = 12h, 2 = 24h Setup time and date (idő és dátum beállítása)
LOW LOAD CONTROL (KIS TERHELÉS SZABÁLYOZÁS)	ON (BE)	0 = off (ki), 1 = on (be)
TEMPERATURE OFFSET (HŐMÉRSÉKLET ELTOLÁS)	0.0ºC	1.5 ºC to 1.5ºC
BINDING (KÖTÉS)	-	Bind (kötés), check RF (RF ellenőrzése) és clear bind (kötés törlése).
RESET (VISSZAÁLLÍTÁS)	-	Factory (gyári), schedule (ütemezés), WiFi és HomeKit reset (visszaállítás)
FAILSAFE (BIZTONSÁGI ÜZEMMÓD)	OFF (KI)	0 = off (ki), 1 = on (be)
