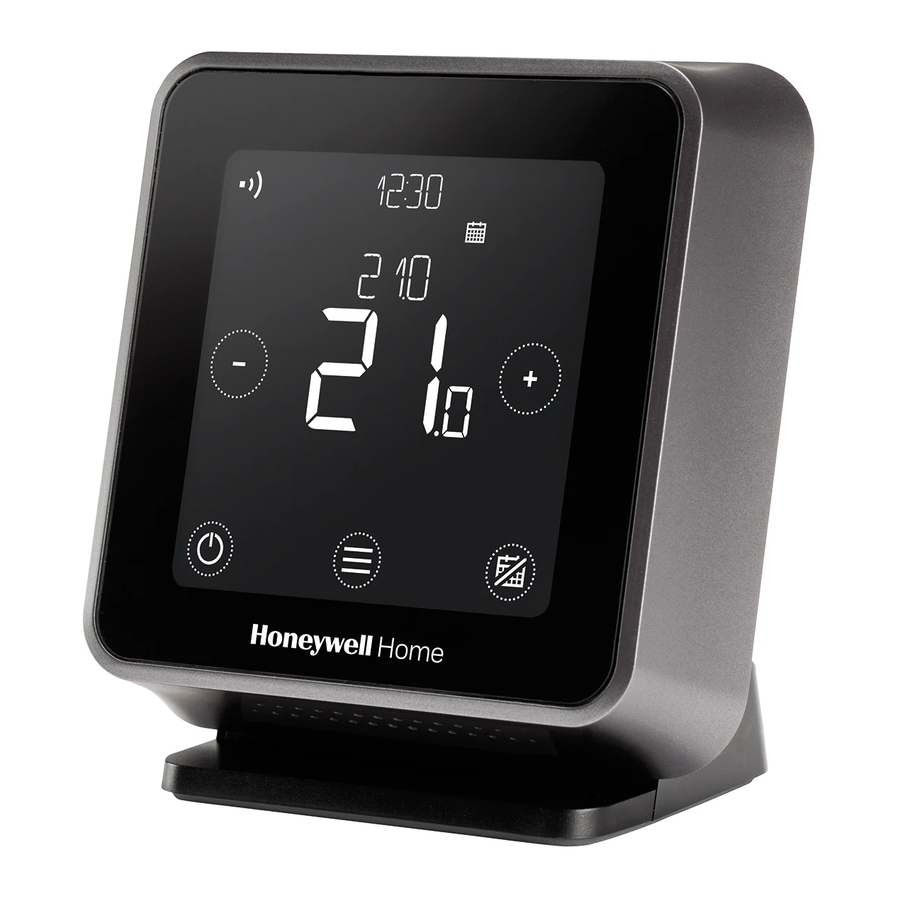

Honeywell Lyric T6R-HW Vodič za instalaciju pametnog termostata

Sadržaj

1 Uvod
2 Isključite napajanje i uklonite stari termostat
3 Pripremite prijemnu kutiju za instalaciju
4 Instalirajte prijemnu kutiju
5 Instalirajte termostat Lyric T6R HW
6 Dovršite instalaciju
7 Postavljanje i konfiguracija
8 Reference
9 Preuzmi priručnik
10 Na drugim jezicima

Uvod

Kompatibilan sa Sundial Y- i S-plan sustavima za pohranu tople vode sa zonskim ventilima. Također kompatibilan s 24-230V on/off uređajima kao što su plinski kotlovi, kombinirani kotlovi i toplinske pumpe.
Proizvedeno za i u ime Odjela za okolišna i energetska rješenja tvrtke Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Švicarska od strane njenog ovlaštenog predstavnika Honeywell Inc.

Trebate pomoć? Za pomoć posjetite: getconnected.honeywell.com

Honeywell Control Systems Ltd., Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB

Odobrenja
Sukladno zahtjevima zaštite sljedećih direktiva: EMC: 2014/30/EU, LVD: 2014/35/EU i RED: 2014/53/EU. Ovime Honeywell izjavljuje da je ovaj termostat u skladu s bitnim zahtjevima i ostalim relevantnim odredbama Direktive 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: http://hwll.co/DoC
RF (868MHz): Kategorija prijemnika 2, Maks. RF snaga 25mW, 868–868.6MHz (868.3MHz)
Wi-Fi (2.4GHz): Maks. snaga 100mW, 2.4–2.458Ghz
ErP: Klasa VI (+4%), (EU) 811/2013

Mora instalirati kompetentna osoba!
Pažljivo pročitajte ove upute. Nepoštivanje ovih uputa može oštetiti proizvod ili uzrokovati opasno stanje.

Isključite napajanje i uklonite stari termostat

Kako biste osigurali svoju sigurnost, uvijek provjerite je li glavno napajanje isključeno prije pristupa ožičenju.
U slučaju uklanjanja starog termostata, imajte na umu da se postojeće ožičenje više neće koristiti.

Termostat T6R-HW ne smije se postavljati u blizini propuha, na izravnom sunčevom svjetlu ili u blizini izvora topline.

WEEE Direktiva 2012/19/EC Direktiva o otpadnoj električnoj i elektroničkoj opremi
Na kraju životnog vijeka proizvoda, ambalažu i proizvod odložite u odgovarajući centar za recikliranje. Ne odlažite uređaj s uobičajenim kućnim otpadom. Nemojte spaljivati proizvod.

Pripremite prijemnu kutiju za instalaciju

Prije instalacije prijemne kutije
Pronađite prikladno mjesto u blizini kotla. Ostavite najmanje 30 cm udaljenosti od bilo kakvih metalnih predmeta, uključujući zidne kutije i kućište kotla.

Otpustite prednji vijak za uklanjanje poklopca ili ga zategnite kada je poklopac vraćen na mjesto.

Potrebno tijekom instalacije:

Kabel s 2 žice od kotla do prijemne kutije.
Prijemna kutija zahtijeva napajanje od 230V

Instalirajte prijemnu kutiju

Molimo pogledajte dijagrame ožičenja na sljedećoj stranici

Zidna kutija ili stražnje ožičenje
Otvorite preklop terminalnog bloka kako biste pristupili kabelima i rupama za vijke zidne kutije.
Površinsko ožičenje
Koristite kabelske stezaljke za pričvršćivanje površinskog ožičenja.
Vratite poklopac
Pronađite šarke na vrhu poklopca i zidne ploče, zatvorite poklopac i pričvrstite ga vijkom.

Instalirajte termostat Lyric T6R HW

Odaberite odgovarajući utikač.
Postavite termostat na ravnu, vodoravnu površinu i uključite ga.

Dovršite instalaciju

Uključite glavno napajanje uređaja za grijanje i prijemne kutije.
Dovršite instalaciju

Za ponovno povezivanje jedinica, resetirajte prijemnu kutiju, a zatim pritisnite gumb na 3 sekunde. LED dioda na prijemnoj kutiji će treptati žuto kako bi označila da je kutija u načinu povezivanja. Na termostatu pritisnite na 5 sekundi za ulazak u napredni izbornik. Idite na "Binding" (Povezivanje), obrišite trenutno povezivanje, a zatim ponovno povežite uređaj.

Postavljanje i konfiguracija

Dodirnite za početak postavljanja termostata.

Odaberite svoj jezik.

Postavite format sata, vrijeme i datum.

Dodirnite za dovršetak postavljanja.
( postavljanje pomoću aplikacije trenutno nije podržano)

Nakon što je postavljanje dovršeno, ako trebate promijeniti više postavki, idite na napredni izbornik. Za pristup naprednom izborniku pritisnite na 5 sekundi.

U naprednom izborniku mogu se podesiti sljedeće postavke:

Stavka izbornika	Zadano	Opcije
JEZIK (LANGUAGE)	Engleski (English)	0 = Engleski (English), 1 = Francuski (Français), 2 = Španjolski (Español) 3 = Njemački (Deutsch), 4 = Nizozemski (Nederlands), 5 = Talijanski (Italiano)
VRSTA SUSTAVA (SYSTEM TYPE)	Grijanje+PTV (Heat+HW)	Samo grijanje (Heating only), Grijanje + topla voda (Heating + Hot Water), Grijanje + hlađenje (Heating + Cooling)
OPENTHERM	-	Podaci o OpenTherm kotlu kada su dostupni (OpenTherm boiler data when available)
STOPA CIKLUSA (CYCLE RATE)	6	3, 6, 9 ili 12
MINIMALNO VRIJEME UKLJUČENOSTI (MINIMUM ON TIME)	1 minuta (1 minute)	1, 2, 3, 4 ili 5 minuta (minutes)
RASPON GRIJANJA (HEAT RANGE)	Min = 5.0ºC Max = 35.0ºC	Min: 5ºC do 21ºC, Max: 21ºC do 35ºC
OPCIJE RASPOREDA (SCHEDULE OPTIONS)	Dnevno (Daily)	1 = Dnevni raspored (Daily schedule), 2 = Raspored 5+2 dana (5+2 days schedule)
OPTIMIZACIJA (OPTIMISE)	Opt. start ISKLJUČEN (OFF) Opt. stop ISKLJUČEN (OFF)	Opt. start: 0 = isključeno (off), 1 = uključeno (on), 2 = Odgođeni start (Delayed start) Opt. stop: 0 = isključeno (off), 1 = uključeno (on)
SAT (CLOCK)	Format: 24h Vrijeme: --:-- Datum: 01/09/16	Format sata: 1 = 12h, 2 = 24h Postavljanje vremena i datuma (Setup time and date)
KONTROLA NISKOG OPTEREĆENJA (LOW LOAD CONTROL)	UKLJUČENO (ON)	0 = isključeno (off), 1 = uključeno (on)
TEMPERATURNI POMAK (TEMPERATURE OFFSET)	0.0ºC	1.5 ºC do 1.5ºC
POVEZIVANJE (BINDING)	-	Poveži (Bind), provjeri RF i obriši povezivanje (clear bind).
RESET	-	Tvornički (Factory), raspored (schedule), WiFi i HomeKit reset
SIGURNOSNI NAČIN RADA (FAILSAFE)	ISKLJUČENO (OFF)	0 = isključeno (off), 1 = uključeno (on)
