Mwongozo wa Usakinishaji wa Honeywell Lyric T6R-HW Smart Thermostat
Utangulizi
Inaoana na mifumo ya maji moto iliyohifadhiwa ya Sundial Y- na S-plan yenye vali za eneo. Pia inaoana na vifaa vya kuwasha/kuzima vya 24-230V kama vile boilers za gesi, combi-boilers na pampu ya joto.
Imetengenezwa kwa niaba ya Kitengo cha Suluhisho za Mazingira na Nishati cha Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Uswisi na Mwakilishi wake Aliyeidhinishwa Honeywell Inc.
Unahitaji msaada? Kwa usaidizi tafadhali tembelea: getconnected.honeywell.com
Honeywell Control Systems Ltd., Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB
Vibali
Inakubaliana na mahitaji ya ulinzi ya maagizo yafuatayo: EMC: 2014/30/EU, LVD: 2014/35/EU na RED: 2014/53/EU. Hivyo, Honeywell, inatangaza kuwa thermostat hii inatii mahitaji muhimu na masharti mengine muhimu ya Maelekezo 2014/53/EU. Nakala kamili ya Tamko la Umoja wa Ulaya la Uzingatiaji inapatikana katika anwani ifuatayo ya mtandao: http://hwll.co/DoC
RF (868MHz): Kipokezi Kategoria ya 2, Nguvu ya Juu ya RF 25mW, 868–868.6MHz (868.3MHz)
Wi-Fi (2.4GHz): Nguvu ya Juu 100mW, 2.4–2.458Ghz
ErP: Darasa la VI (+4%), (EU) 811/2013
Lazima isakinishwe na mtu mwenye uwezo!
Soma maagizo haya kwa uangalifu. Kukosa kufuata maagizo haya kunaweza kuharibu bidhaa au kusababisha hali ya hatari.
Zima umeme na uondoe thermostat ya zamani
Ili kuhakikisha usalama wako, hakikisha kila mara kuwa umeme mkuu umezimwa kabla ya kufikia nyaya.
Ikiwa unaondoa thermostat ya zamani, fahamu kuwa nyaya zilizopo hazitatumika tena.
Thermostat ya T6R-HW haipaswi kuwekwa karibu na upepo, kwenye mwanga wa jua moja kwa moja au karibu na vyanzo vya joto.
Maelekezo ya WEEE 2012/19/EC Maelekezo ya Vifaa vya Umeme na Kielektroniki vya Taka
Mwishoni mwa maisha ya bidhaa, tupa kifungashio na bidhaa katika kituo kinacholingana cha kuchakata tena. Usitupe kitengo pamoja na taka za kawaida za nyumbani. Usichome bidhaa.
Andaa Kisanduku cha Kipokezi kwa ajili ya usakinishaji
Kabla ya kusakinisha Kisanduku cha Kipokezi
Tafuta eneo linalofaa karibu na boiler. Acha umbali wa angalau 30cm kutoka kwa vitu vyovyote vya chuma ikiwa ni pamoja na visanduku vya ukutani na nyumba ya boiler.
Legeza skrubu ya mbele ili kuondoa kifuniko au kaza wakati kifuniko kimerudi mahali pake.
Inahitajika wakati wa usakinishaji:
- Kebo yenye waya 2 kutoka kwa boiler hadi Kisanduku cha Kipokezi.
- Kisanduku cha Kipokezi kinahitaji nguvu ya 230V
Sakinisha Kisanduku cha Kipokezi
Tafadhali rejelea michoro ya nyaya kwenye ukurasa
- Kisanduku cha Ukutani au Nyaya za Nyuma
Fungua bawaba ya kizuizi cha terminal ili kufikia nyaya na mashimo ya skrubu ya kisanduku cha ukutani.
![Sakinisha Kisanduku cha Kipokezi - Hatua ya 1]( "Honeywell - Lyric T6R-HW - Sakinisha Kisanduku cha Kipokezi - Hatua ya 1")
- Nyaya za uso
Tumia klipu za kebo ili kulinda nyaya za uso.
![Sakinisha Kisanduku cha Kipokezi - Hatua ya 2]( "Honeywell - Lyric T6R-HW - Sakinisha Kisanduku cha Kipokezi - Hatua ya 2")
- Badilisha kifuniko
Tafuta bawaba juu ya kifuniko na bamba la ukuta, funga kifuniko na uimarishe na skrubu.
![]()

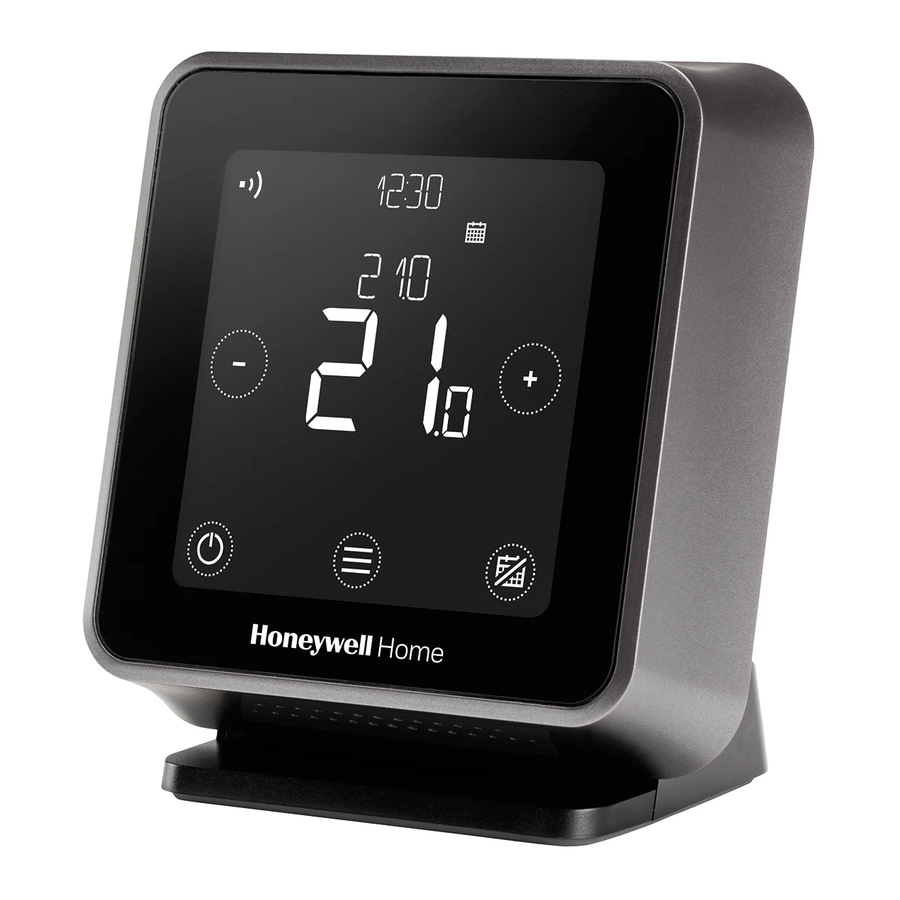

Sakinisha thermostat ya Lyric T6R HW
Chagua plagi inayofaa.
Weka thermostat kwenye uso ulio sawa, mlalo na uichomeke.
Kamilisha usakinishaji
Washa umeme mkuu kwa Kifaa cha Kupasha joto na Kisanduku cha Kipokezi.
Ili kuunganisha tena vitengo, weka upya kisanduku cha Kipokezi, kisha bonyeza kitufe kwa sekunde 3. LED kwenye kisanduku cha kipokezi itawaka manjano kuonyesha kuwa kisanduku kiko katika hali ya kuunganisha. Kwenye thermostat bonyeza
kwa sekunde 5 ili kuingia kwenye menyu ya hali ya juu. Nenda kwa Kuunganisha, futa muunganisho wa sasa kisha uunganishe kifaa tena.
Weka na usanidi
- Gusa
![]()
ili kuanza kuweka thermostat.
![]()
ili kuanza
- Chagua lugha yako.
![]()
- Weka umbizo la saa, saa na tarehe.
![]()
- Gusa
![]()
ili kukamilisha usanidi.
(![]()
kuweka kwa kutumia App haitumiki kwa sasa)
![]()
ili kukamilisha usanidi.
Mara tu usanidi utakapokamilika, ikiwa unahitaji kubadilisha mipangilio zaidi nenda kwenye menyu ya hali ya juu. Ili kufikia menyu ya hali ya juu bonyeza kwa sekunde 5.
Katika menyu ya hali ya juu mipangilio ifuatayo inaweza kurekebishwa:
| Kipengee cha Menyu | Chaguo-msingi | Chaguo |
| LUGHA | Kiingereza | 0 = Kiingereza, 1 = Français, 2 = Español 3 = Deutsch, 4 = Nederlands, 5 = Italiano |
| AINA YA MFUMO | Joto+Maji Moto | Kupasha joto pekee, Kupasha joto + Maji Moto, Kupasha joto + Kupoeza |
| OPENTHERM | - | Data ya boiler ya OpenTherm inapopatikana |
| KIWANGO CHA MZUNGUKO | 6 | 3, 6, 9 au 12 |
| MUDA WA CHINI WA KUWASHA | Dakika 1 | Dakika 1, 2, 3, 4 au 5 |
| KIWANGO CHA JOTO | Kiwango cha chini = 5.0ºC Kiwango cha juu = 35.0ºC | Kiwango cha chini: 5ºC hadi 21ºC, Kiwango cha juu: 21ºC hadi 35ºC |
| CHAGUO ZA RATIBA | Kila siku | 1 = Ratiba ya kila siku, 2 = Ratiba ya siku 5+2 |
| BORESHA | Anza kwa hiari IMEZIMWA Acha kwa hiari IMEZIMWA | Anza kwa hiari: 0 = imezimwa, 1 = imewashwa, 2 = Anza kuchelewa Acha kwa hiari: 0 = imezimwa, 1 = imewashwa |
| SAA | Umbizo: 24h Saa: --:-- Tarehe: 01/09/16 | Umbizo la saa: 1 = 12h, 2 = 24h Weka saa na tarehe |
| UDHIBITI WA MZIGO WA CHINI | IMEWASHWA | 0 = imezimwa, 1 = imewashwa |
| USAWAZISHAJI WA JOTO | 0.0ºC | 1.5 ºC hadi 1.5ºC |
| KUUNGANISHA | - | Unganisha, angalia RF na uondoe muunganisho. |
| WEKA UPYA | - | Kiwanda, ratiba, WiFi na Weka upya HomeKit |
| SALAMA | IMEZIMWA | 0 = imezimwa, 1 = imewashwa |
Michoro ya Nyaya
(*Kwa sababu za kiusalama: pitisha nyaya hizi kupitia mfereji au ukutani ili zisifikiwe.)
* Angalia vipimo vya boiler kwa vituo sahihi
