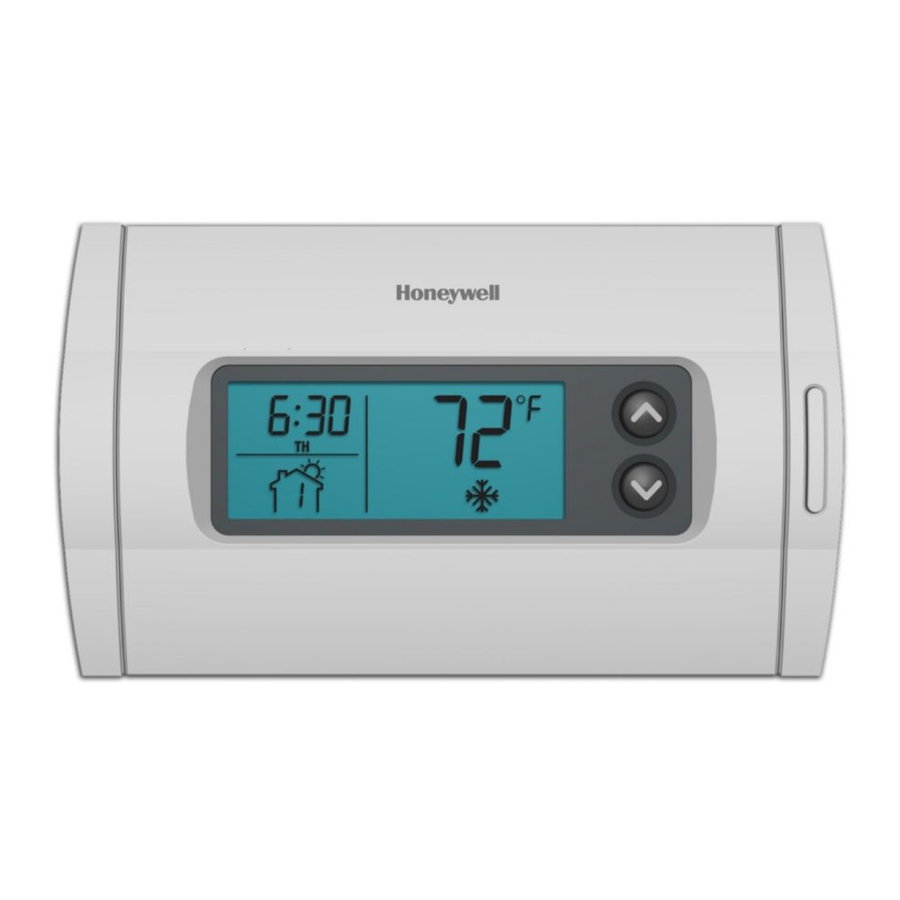

Mwongozo wa Honeywell RTH2310

Huu ni waraka wa zamani wa bidhaa unaoungwa mkono na Resideo. Haitengenezwi tena

Usakinishaji Ni Rahisi

Kidhibiti chako kipya cha halijoto kimeundwa kwa ajili ya usakinishaji wa haraka na rahisi. Fuata tu maagizo rahisi ya hatua kwa hatua katika kurasa zifuatazo.

Je, unahitaji usaidizi?
Tuko hapa kusaidia.
Piga simu 1-800-468-1502.

Tambua Aina ya Mfumo

Kidhibiti hiki cha halijoto kinaoana na mifumo ifuatayo:

• Tanuru ya gesi, mafuta au umeme
• Kiyoyozi cha kati
• mfumo wa maji moto na au bila pampu
• mfumo wa milivolti
• mfumo mkuu wa kupasha joto na kupoza

Ikiwa huna uhakika kuhusu aina ya mfumo wako au ikiwa una maswali mengine yoyote, tupigie simu bila malipo kwa 1-800-468-1502.

Kidhibiti hiki cha halijoto hakioani na pampu za joto au mifumo ya hatua nyingi.

Ondoa Kidhibiti cha Zamani cha Halijoto

1. Zima umeme kwenye mfumo wa kupasha joto/kupoeza.

2. Ondoa kidhibiti cha zamani cha halijoto, lakini acha bamba la ukutani likiwa na waya zilizounganishwa.

Usiondoe bamba la ukutani bado.

TAARIFA KUHUSU MAKURI: Usiweke kidhibiti chako cha zamani cha halijoto kwenye taka ikiwa kina zebaki kwenye mrija uliotiwa muhuri. Wasiliana na mamlaka yako ya usimamizi wa taka kwa maelekezo kuhusu kuchakata tena na utupaji ufaao.

Tambua Waya

Ikiwa waya zozote hazijaunganishwa kwenye kidhibiti chako cha zamani cha halijoto au zimeunganishwa kwenye terminal iliyo na alama C au C1, hazitaunganishwa kwenye kidhibiti chako kipya cha halijoto. Funga ncha ya chuma iliyo wazi ya kila moja ya waya hizi kwa mkanda wa umeme, ili isiweze kugusa na kufupisha waya zingine.

1. Usitumie waya ambazo hazijaunganishwa.
2. Usitumie waya za C au C1

1. Tambua na uweke alama kila waya.
2. PUUZA RANGI ZA WAYA:
Tumia alama za skrubu za terminal ili kutambua waya.

Tenganisha waya na uondoe bamba la zamani la ukutani baada tu ya waya zote kuwekewa alama. Zungusha waya kuzunguka penseli ili kuzizuia zisianguke kupitia uwazi wa ukuta.

Pachika Bamba Jipya la Ukutani

1. Ondoa bamba la kufunika.

2. Fungua skrubu (skrubu inasalia imeshikiliwa kwenye bamba la ukutani).

3. Ondoa kidhibiti cha halijoto.

4. Weka alama na uchimbe mashimo ya kupachika yanayofaa (au tumia mashimo yaliyopo). Ingiza nanga za plastiki. Pitisha waya kupitia uwazi wa bamba la ukutani na uimarishe bamba la ukutani kwenye ukuta kwa kutumia skrubu zilizotolewa.


Unganisha Waya (nyaya za kawaida)

1. Ondoa kiunganishi ikiwa una waya za R na Rc.

1. Linganisha kila waya iliyowekwa alama na terminal iliyo na herufi sawa.
2. Legeza skrubu za terminal kwa kutumia bisibisi, ingiza waya, kisha kaza skrubu.
3. Sukuma waya yoyote ya ziada kurudi kwenye uwazi wa ukuta.

Lebo hazilingani?
Ikiwa waya hailingani na terminal yoyote kwenye kidhibiti cha halijoto, angalia ukurasa unaofuata.

Unganisha Waya (nyaya zisizo za kawaida)

Ikiwa waya iliyowekwa alama hailingani na alama yoyote ya terminal, angalia mchoro hapa chini.

1. Usitumie C, X au B. Funga ncha iliyo wazi ya waya kwa mkanda wa umeme.
2. Ikiwa waya zimeunganishwa kwenye terminal zote za Rh na Rc, ondoa kiunganishi (angalia ukurasa uliopita).

Bainisha Aina ya Tanuru

Weka Jumper J2, nyuma ya kidhibiti cha halijoto, ikiwa umeunganisha waya kwenye terminal ya G.

HG Acha kiunganishi katika nafasi hii iliyowekwa kiwandani ikiwa una tanuru ya gesi au mafuta.

HE Weka kiunganishi kwenye nafasi hii ikiwa una tanuru ya umeme.

Sakinisha Betri

1. Vuta kifuniko cha betri.

2. Sakinisha betri kama inavyoonyeshwa. Zingatia uelekeo.

3. Sakinisha tena kifuniko cha betri. Utasikia sauti ya kubofya.

Baada ya betri kusakinishwa, kidhibiti cha halijoto hufanya mfululizo wa majaribio kwa takriban sekunde 5.

Baadaye, skrini huonyesha halijoto halisi. Ni kawaida kwamba halijoto iliyoonyeshwa iwe ya juu kuliko halijoto iliyoko ikiwa unashikilia kidhibiti cha halijoto. Kidhibiti cha halijoto kitaonyesha halijoto iliyoko mara tu kitakaposakinishwa ukutani. Kwa chaguo-msingi, sehemu iliyowekwa ni 70°F (21°C).

Sakinisha kidhibiti cha halijoto

1. Pachika kidhibiti cha halijoto kwenye bamba la ukutani.

2. Kaza skrubu na usakinishe bamba la kufunika.

3. Washa tena umeme kwenye mfumo wa kupasha joto/kupoeza.


Mpangilio wa Mfumo

1. Bonyeza vitufe vyote viwili na kwa wakati mmoja kwa sekunde 3 ili kuingia au kutoka kwenye menyu ya usanidi.
2. Ili kuendelea hadi kitendakazi kinachofuata, bonyeza kwa ufupi vitufe vyote viwili na kwa wakati mmoja.
3. Ili kubadilisha mpangilio, bonyeza kitufe cha au .

ONYESHA	MAELEZO	CHAGUO1
	Onyesho la halijoto	°C au °F
	Onyesho la saa	Saa 12 au saa 24
	Mwanzo wa Mapema	Imewashwa au Imezimwa
	Mizunguko ya kupasha joto kwa saa2	2, 3, 4, 5 au 63
	Mizunguko ya kupoza kwa saa2	2, 3, 4, 5 au 64

1. Mipangilio chaguomsingi imeonyeshwa kwa herufi nzito na iliyopigiwa mstari.
2. Tumia swichi ya mfumo ili kubadilisha kati ya vigezo viwili.
3. Kwa udhibiti bora wa kupasha joto, tumia mpangilio unaolingana na mfumo wako kama ifuatavyo: 2=dakika 30 (mvuke, nguvu ya uvutano), 3=dakika 20 (maji ya moto, tanuru yenye ufanisi wa juu ya 90%+), 4=dakika 15 (gesi au mafuta), 5=dakika 12 (mpangilio mbadala wa gesi au mafuta), 6=dakika 10 (umeme).
4. Urefu unaolingana wa mzunguko wa kupoeza ni kama ifuatavyo: 2=dakika 30, 3=dakika 20, 4=dakika 15, 5=dakika 12, 6=dakika 10

69-2214ES—04 M.S. Rev. 03-11
Imechapishwa Marekani.
