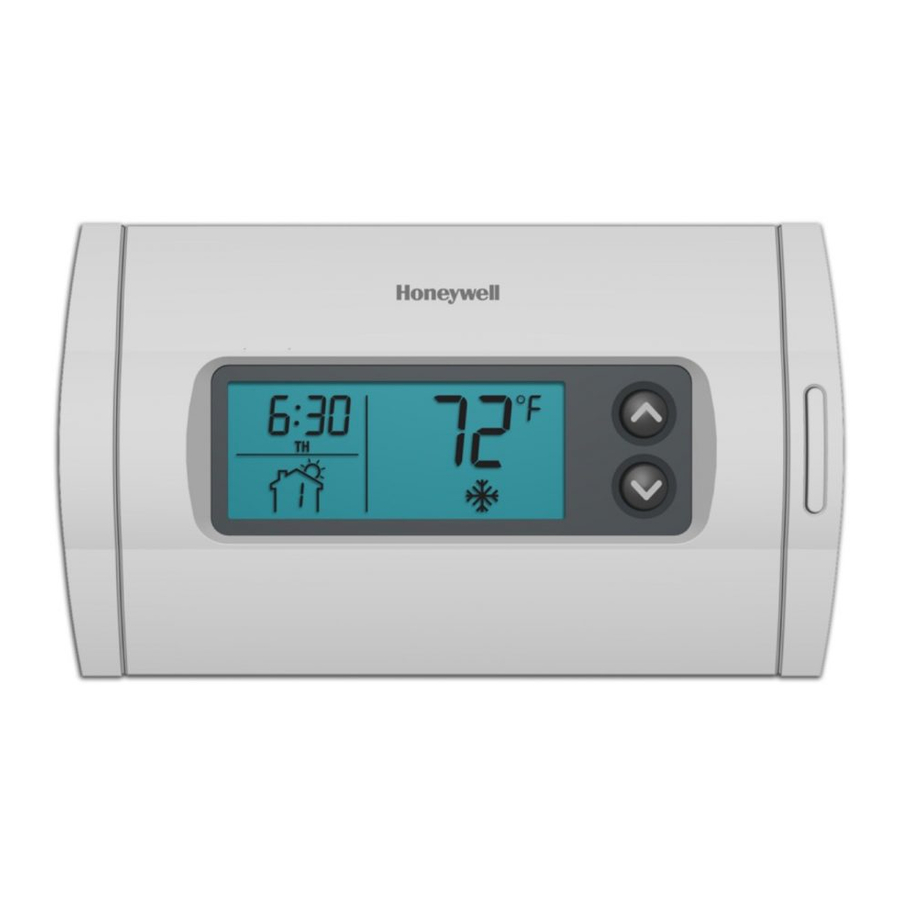

Honeywell RTH2310 нұсқаулығы

Бұл Resideo қолдайтын ескі өнім құжаты. Ол енді шығарылмайды

Орнату оңай

Сіздің жаңа термостатыңыз жылдам және оңай орнатуға арналған. Төмендегі беттердегі қарапайым қадамдық нұсқауларды орындаңыз.

Сізге көмек керек пе?
Біз көмектесуге дайынбыз.
1-800-468-1502 нөміріне қоңырау шалыңыз.

Жүйе түрін анықтау

Бұл термостат келесі жүйелермен үйлесімді:

• Газ, мұнай немесе электр пеші
• Орталық кондиционер
• сорғысы бар немесе жоқ ыстық су жүйесі
• милливольттық жүйе
• орталық жылыту және салқындату жүйесі

Егер сіз жүйе түріне сенімді болмасаңыз немесе басқа сұрақтарыңыз болса, 1-800-468-1502 нөміріне тегін қоңырау шалыңыз.

Бұл термостат жылу сорғыларымен немесе көп сатылы жүйелермен үйлесімді емес.

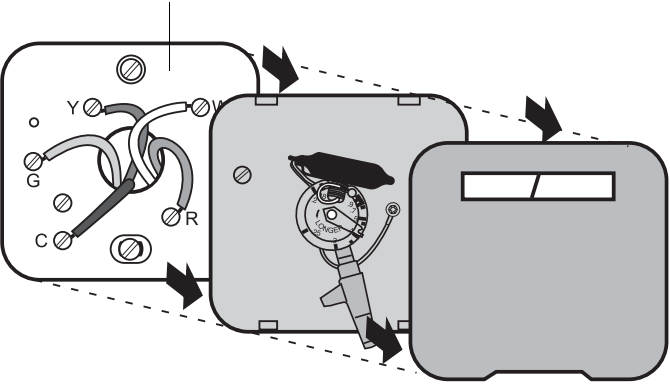

Ескі термостатты алып тастау

1. Жылыту/салқындату жүйесіндегі қуатты өшіріңіз.

2. Ескі термостатты алып тастаңыз, бірақ сымдары бар қабырға тақтасын қалдырыңыз.

Қабырға тақтасын әлі алып тастамаңыз.

СЫНАП ТУРАЛЫ ЕСКЕРТУ: Ескі термостатыңызда сынап бар болса, оны қоқысқа тастамаңыз. Қайта өңдеу және дұрыс жою туралы нұсқаулар алу үшін жергілікті қалдықтарды басқару органына хабарласыңыз.

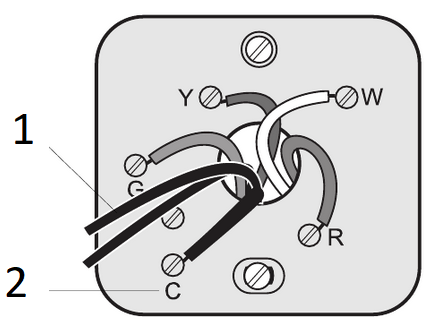

Сымдарды анықтау

Егер қандай да бір сымдар ескі термостатыңызға қосылмаған болса немесе C немесе C1 деп белгіленген терминалға қосылған болса, олар сіздің жаңа термостатыңызға қосылмайды. Әрбір сымның жалаңаш металл ұшын электрлік лентамен ораңыз, ол басқа сымдарға тиіп, қысқа тұйықталуды болдырмайды.

1. Қосылмаған сымдарды пайдаланбаңыз.
2. C немесе C1 сымдарын пайдаланбаңыз

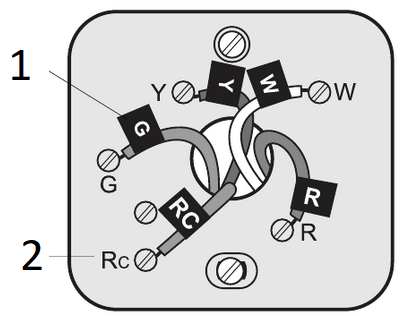

1. Әрбір сымды анықтап, белгілеңіз.
2. СЫМ ТҮСТЕРІНЕ НАЗАР АУДАРМАҢЫЗ:
Сымдарды анықтау үшін терминал бұрандасының белгілерін пайдаланыңыз.

Барлық сымдар белгіленгеннен кейін ғана сымдарды ажыратып, ескі қабырға тақтасын алып тастаңыз. Олар қабырғадағы тесіктен түсіп кетпеуі үшін сымдарды қарындашқа ораңыз.

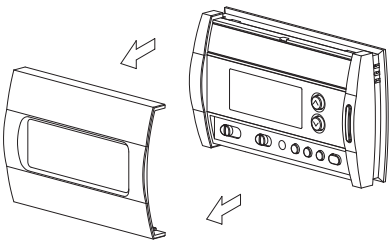

Жаңа қабырға тақтасын орнату

1. Жабынды алып тастаңыз.

2. Бұранданы босатыңыз (бұранда қабырға тақтасында қалады).

3. Термостатты алып тастаңыз.

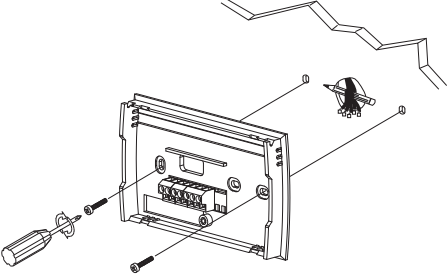

4. Тиісті бекіту тесіктерін белгілеп, бұрғылаңыз (немесе бар тесіктерді пайдаланыңыз). Пластикалық анкерлерді салыңыз. Сымдарды қабырға тақтасының тесігінен өткізіп, берілген бұрандаларды пайдаланып, қабырға тақтасын қабырғаға бекітіңіз.

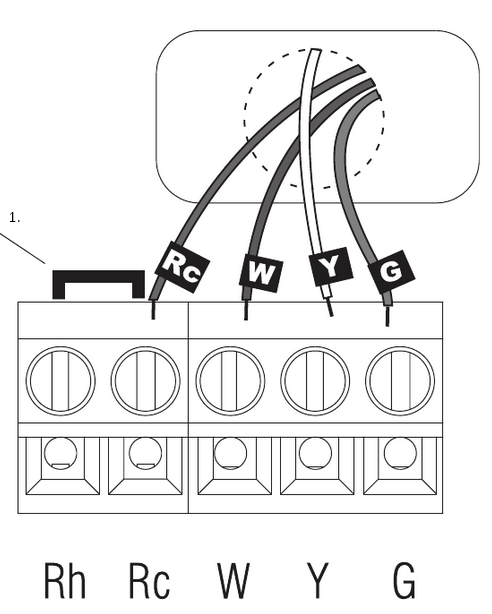

Сымдарды қосу (әдеттегі сымдар)

1. Егер сізде R және Rc сымдары болса, секіргішті алып тастаңыз.

1. Әрбір белгіленген сымды бірдей әріпке ие терминалмен сәйкестендіріңіз.
2. Бұрағышты пайдаланып, терминал бұрандаларын босатыңыз, сымдарды салыңыз, содан кейін бұрандаларды қатайтыңыз.
3. Артық сымды қабырғадағы тесікке қайта итеріңіз.

Белгілер сәйкес келмей ме?
Егер сым термостаттағы ешбір терминалға сәйкес келмесе, келесі бетті қараңыз.

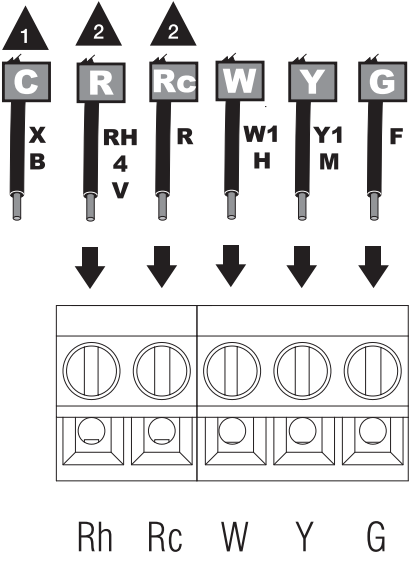

Сымдарды қосу (сирек кездесетін сымдар)

Егер белгіленген сым ешбір терминал белгісіне сәйкес келмесе, төмендегі диаграмманы қараңыз.

1. C, X немесе B пайдаланбаңыз. Сымның жалаңаш ұшын электрлік лентамен ораңыз.
2. Егер сымдар Rh және Rc терминалдарына қосылған болса, секіргішті алып тастаңыз (алдыңғы бетті қараңыз).

Пеш түрін көрсету

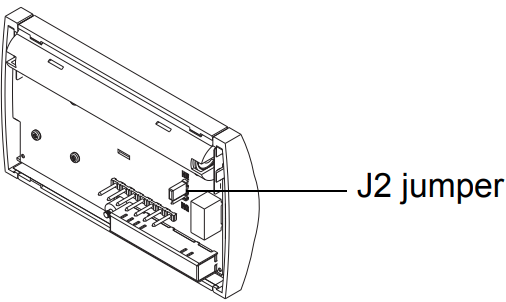

Егер сіз G терминалына сым қосқан болсаңыз, термостаттың артқы жағындағы Jumper J2 орнатыңыз.

HG Егер сізде газ немесе мұнай пеші болса, секіргішті осы зауыттық күйде қалдырыңыз.

HE Егер сізде электр пеші болса, секіргішті осы күйге қойыңыз.

Батареяларды орнату

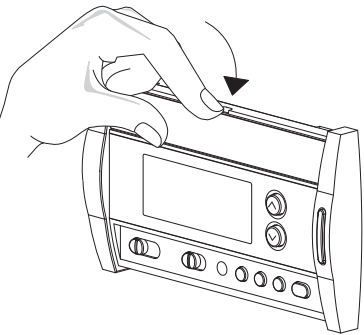

1. Батарея қақпағын тартып шығарыңыз.

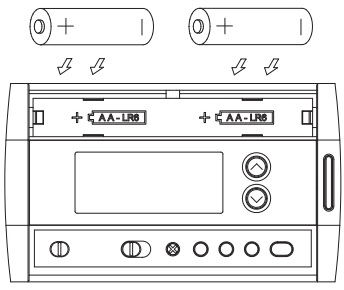

2. Батареяларды көрсетілгендей орнатыңыз. Полярлықты сақтаңыз.

3. Батарея қақпағын қайта орнатыңыз. Сіз шерту дыбысын естисіз.

Батареялар орнатылғаннан кейін термостат шамамен 5 секунд ішінде бірқатар сынақтарды орындайды.

Осыдан кейін экранда нақты температура көрсетіледі. Термостатты ұстап тұрсаңыз, көрсетілген температура қоршаған орта температурасынан жоғары болуы қалыпты жағдай. Термостат қабырғаға орнатылғаннан кейін қоршаған орта температурасын көрсетеді. Әдепкі бойынша, орнату нүктесі 70°F (21°C) болып табылады.

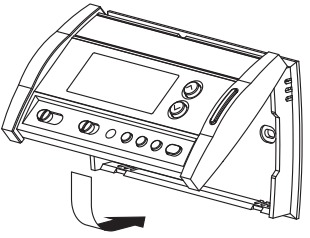

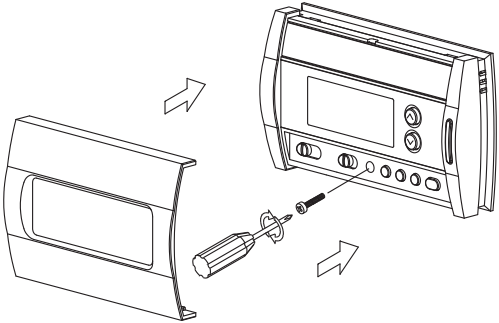

Термостатты орнату

1. Термостатты қабырға тақтасына орнатыңыз.

2. Бұранданы қатайтып, жабынды орнатыңыз.

3. Жылыту/салқындату жүйесіндегі қуатты қайта қосыңыз.


Жүйені орнату

1. Орнату мәзіріне кіру немесе шығу үшін және батырмаларын бір уақытта 3 секунд басып тұрыңыз.
2. Келесі функцияға өту үшін және батырмаларын бір уақытта қысқаша басыңыз.
3. Параметрді өзгерту үшін немесе батырмасын басыңыз.

ДИСПЛЕЙ	СИПАТТАМАСЫ	ОПЦИЯЛАР1
	Температура дисплейі	°C немесе °F
	Уақыт дисплейі	12 с немесе 24 с
	Ерте бастау	Қосулы немесе Өшірулі
	Сағатына жылыту циклдері2	2, 3, 4, 5 немесе 63
	Сағатына салқындату циклдері2	2, 3, 4, 5 немесе 64

1. Әдепкі параметрлер қалың және асты сызылған түрде көрсетілген.
2. Екі параметр арасында ауысу үшін жүйе қосқышын пайдаланыңыз.
3. Оңтайлы жылытуды басқару үшін жүйеңізге сәйкес келетін параметрді келесідей пайдаланыңыз: 2=30 мин (бу, гравитация), 3=20 мин (ыстық су, 90%+ жоғары тиімділіктегі пеш), 4=15 мин (газ немесе мұнай), 5=12 мин (газ немесе мұнай үшін балама параметр), 6=10 мин (электр).
4. Сәйкес салқындату циклінің ұзақтығы келесідей: 2=30 мин, 3=20 мин, 4=15 мин, 5=12 мин, 6=10 мин

69-2214ES—04 M.S. Rev. 03-11
АҚШ-та басылған.
