Honeywell Lyric T6R-HW Slimme Thermostaat Installatiehandleiding

Inhoud

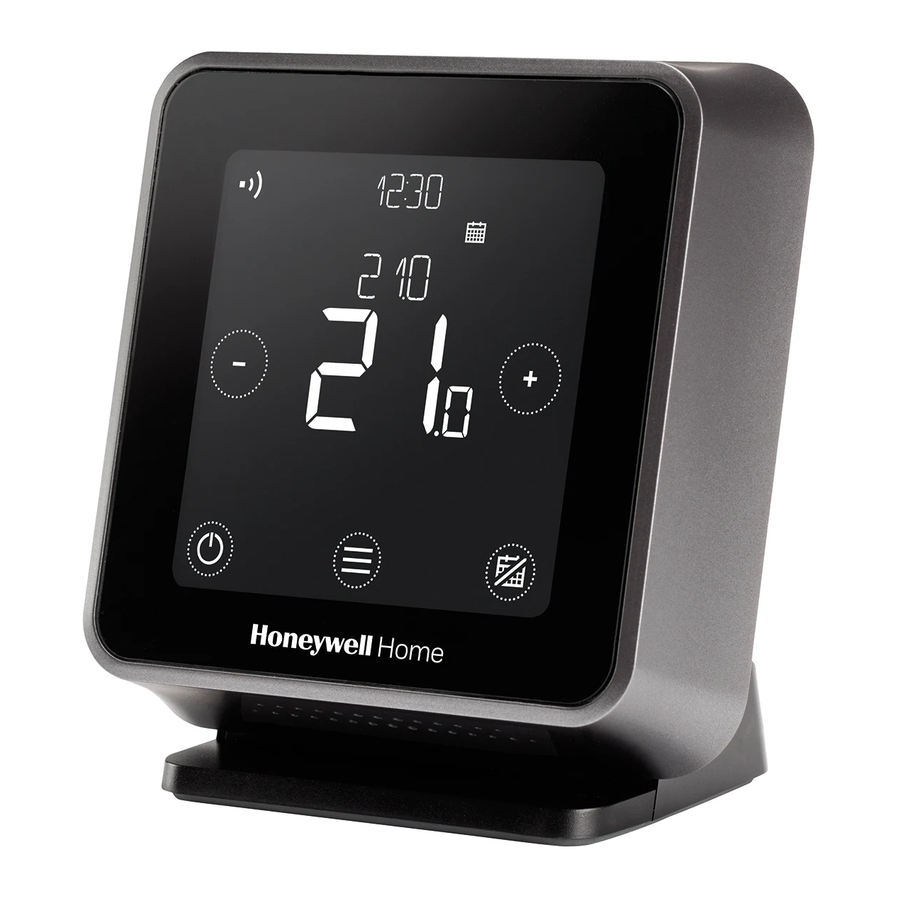

Honeywell Lyric T6R-HW Slimme Thermostaat

Introductie

Compatibel met Sundial Y- en S-plan systemen voor warm tapwater met zonekleppen. Ook compatibel met 24-230V aan/uit apparaten zoals gasketels, combiketels en warmtepompen.
Vervaardigd voor en namens de Environmental and Energy Solutions Division van Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Zwitserland door haar geautoriseerde vertegenwoordiger Honeywell Inc.


Hulp nodig? Voor assistentie bezoek: getconnected.honeywell.com

Honeywell Control Systems Ltd., Skimped Hill Lane, Bracknell, Berkshire, RG12 1EB

Goedkeuringen
Voldoet aan de beschermingseisen van de volgende richtlijnen: EMC: 2014/30/EU, LVD: 2014/35/EU en RED: 2014/53/EU. Hierbij verklaart Honeywell dat deze thermostaat in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://hwll.co/DoC
RF (868MHz): Ontvanger Categorie 2, Max RF Vermogen 25mW, 868–868.6MHz (868.3MHz)
Wi-Fi (2.4GHz): Max Vermogen 100mW, 2.4–2.458Ghz
ErP: Klasse VI (+4%), (EU) 811/2013

waarschuwingMoet worden geïnstalleerd door een bevoegd persoon!
Lees deze instructies zorgvuldig door. Het niet opvolgen van deze instructies kan het product beschadigen of een gevaarlijke situatie veroorzaken.

Schakel de stroom UIT en verwijder de oude thermostaat

Om uw veiligheid te garanderen, zorg er altijd voor dat de netstroom is uitgeschakeld (uit) voordat u de bedrading benadert.
In het geval van het verwijderen van de oude thermostaat, houd er rekening mee dat de bestaande bedrading niet langer zal worden gebruikt.
Schakel de stroom UIT en verwijder de oude thermostaat

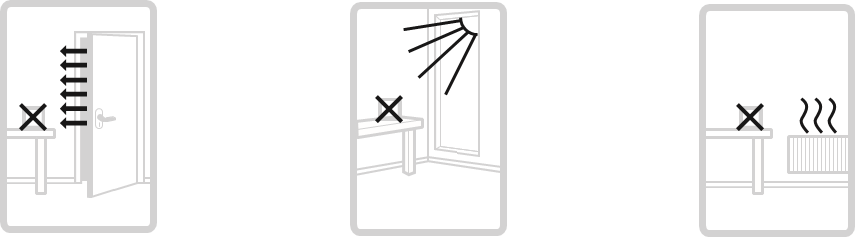

De T6R-HW thermostaat mag niet in de buurt van tocht, in direct zonlicht of in de buurt van warmtebronnen worden geplaatst.


WEEE-richtlijn 2012/19/EC Richtlijn afgedankte elektrische en elektronische apparatuur
Deponeer aan het einde van de levensduur van het product de verpakking en het product in een overeenkomstig recyclingcentrum. Gooi het apparaat niet weg met het normale huisvuil. Verbrand het product niet.

Ontvangerbox voorbereiden voor installatie

Vóór installatie van de Ontvangerbox
Zoek een geschikte locatie in de buurt van de ketel. Houd minimaal 30 cm afstand van metalen voorwerpen, inclusief wanddozen en ketelbehuizing.

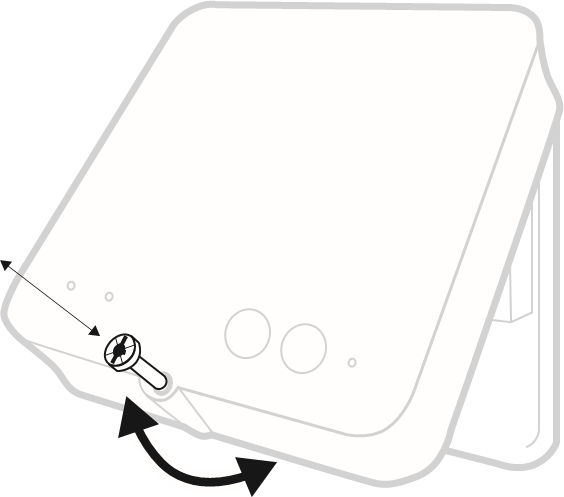

Ontvangerbox voorbereiden voor installatie
Maak de voorste schroef los om de afdekking te verwijderen of draai hem vast wanneer de afdekking terug op zijn plaats zit.

Benodigd tijdens installatie:

  • Kabel met 2 draden van de ketel naar de Ontvangerbox.
  • De Ontvangerbox heeft 230V stroom nodig

Installeer de Ontvangerbox

waarschuwingRaadpleeg de bedradingsschema's op de volgende pagina

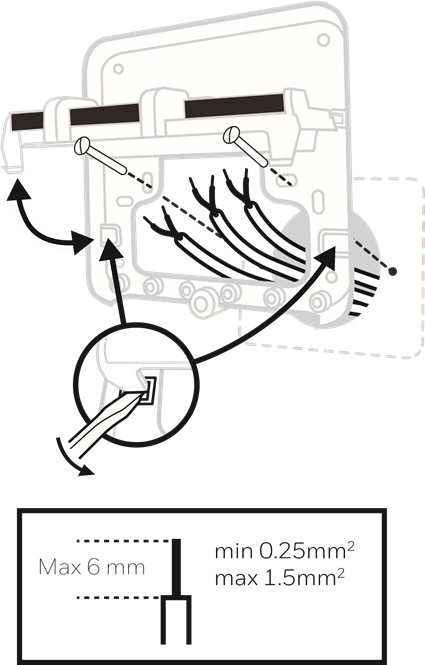

  1. Wanddoos of Achterbedrading
    Klap de klemmenblokklep open om toegang te krijgen tot de kabels en schroefgaten van de wanddoos.
    Installeer de Ontvangerbox - Stap 1

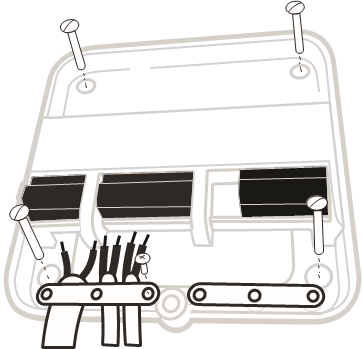

  2. Oppervlaktebedrading
    Gebruik de kabelklemmen om de oppervlaktebedrading vast te zetten.
    Installeer de Ontvangerbox - Stap 2
  3. Vervang de afdekking
    Zoek de scharnieren aan de bovenkant van de afdekking en de muurplaat, sluit de afdekking en zet vast met de schroef.

Installeer de Lyric T6R HW thermostaat

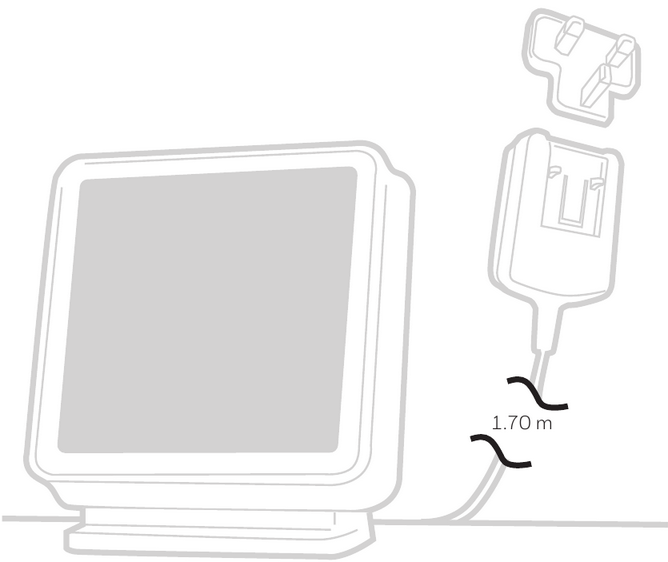

Installeer de thermostaat
Kies de juiste stekker.
Plaats de thermostaat op een gelijkmatig, horizontaal oppervlak en steek de stekker in het stopcontact.

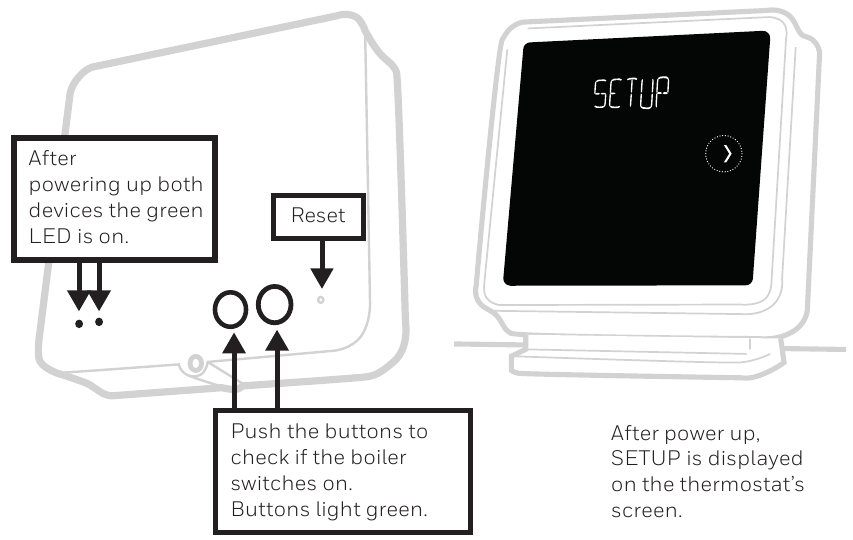

Voltooi de installatie

Schakel de netstroom IN (AAN) naar het Verwarmingstoestel en de Ontvangerbox.
Voltooi de installatie

waarschuwingOm de units opnieuw te binden, reset (resetten) u de Ontvangerbox en drukt u vervolgens 3 seconden op de knop. De LED op de ontvangerbox knippert geel om aan te geven dat de box in de bindingsmodus staat. Druk op de thermostaat op gedurende 5 seconden om het geavanceerde menu te openen. Navigeer naar Binding, wis de huidige binding en bind het apparaat opnieuw.

Instellen en configuratie

  1. Tik om te beginnen met het instellen van de thermostaat.

  1. Selecteer uw taal.

  1. Stel het klokformaat, tijd en datum in.

  1. Tik om de installatie te voltooien.
    ( Het instellen met de App wordt momenteel niet ondersteund)

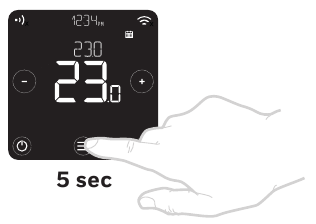

Zodra de installatie is voltooid, gaat u naar het geavanceerde menu als u meer instellingen wilt wijzigen. Om toegang te krijgen tot het geavanceerde menu drukt u op gedurende 5 seconden.
Instellen en configuratie

In het geavanceerde menu kunnen de volgende instellingen worden aangepast:

Menu-item Standaard Opties
TAAL (LANGUAGE) Engels (English) 0 = Engels (English), 1 = Frans (Français), 2 = Spaans (Español) 3 = Duits (Deutsch), 4 = Nederlands (Nederlands), 5 = Italiaans (Italiano)
SYSTEEMTYPE (SYSTEM TYPE) Verwarming+Tapwater (Heat+HW) Alleen verwarming (Heating only), Verwarming + Warm water (Heating + Hot Water), Verwarming + Koeling (Heating + Cooling)
OPENTHERM - OpenTherm ketelgegevens indien beschikbaar
CYCLUSSNELHEID (CYCLE RATE) 6 3, 6, 9 of 12
MINIMALE AAN-TIJD (MINIMUM ON TIME) 1 minuut (1 minute) 1, 2, 3, 4 of 5 minuten (minutes)
VERWARMINGSBEREIK (HEAT RANGE) Min = 5.0ºC Max = 35.0ºC Min: 5ºC tot 21ºC, Max: 21ºC tot 35ºC
SCHEMA OPTIES (SCHEDULE OPTIONS) Dagelijks (Daily) 1 = Dagelijks schema (Daily schedule), 2 = 5+2 dagen schema (days schedule)
OPTIMALISEREN (OPTIMISE) Opt. start UIT (Opt. start OFF) Opt. stop UIT (Opt. stop OFF) Opt. start: 0 = uit (off), 1 = aan (on), 2 = Vertraagde start (Delayed start) Opt. stop: 0 = uit (off), 1 = aan (on)
KLOK (CLOCK) Formaat (Format): 24u Tijd (Time): --:-- Datum (Date): 01/09/16 Klokformaat (Clock format): 1 = 12u, 2 = 24u Tijd en datum instellen (Setup time and date)
LAGE BELASTINGSREGELING (LOW LOAD CONTROL) AAN (ON) 0 = uit (off), 1 = aan (on)
TEMPERATUUR OFFSET (TEMPERATURE OFFSET) 0.0ºC 1.5 ºC tot 1.5ºC
BINDEN (BINDING) - Binden (Bind), RF controleren (check RF) en binding wissen (clear bind).
RESET - Fabrieksinstellingen (Factory), schema (schedule), WiFi en HomeKit reset
FAILSAFE UIT (OFF) 0 = uit (off), 1 = aan (on)

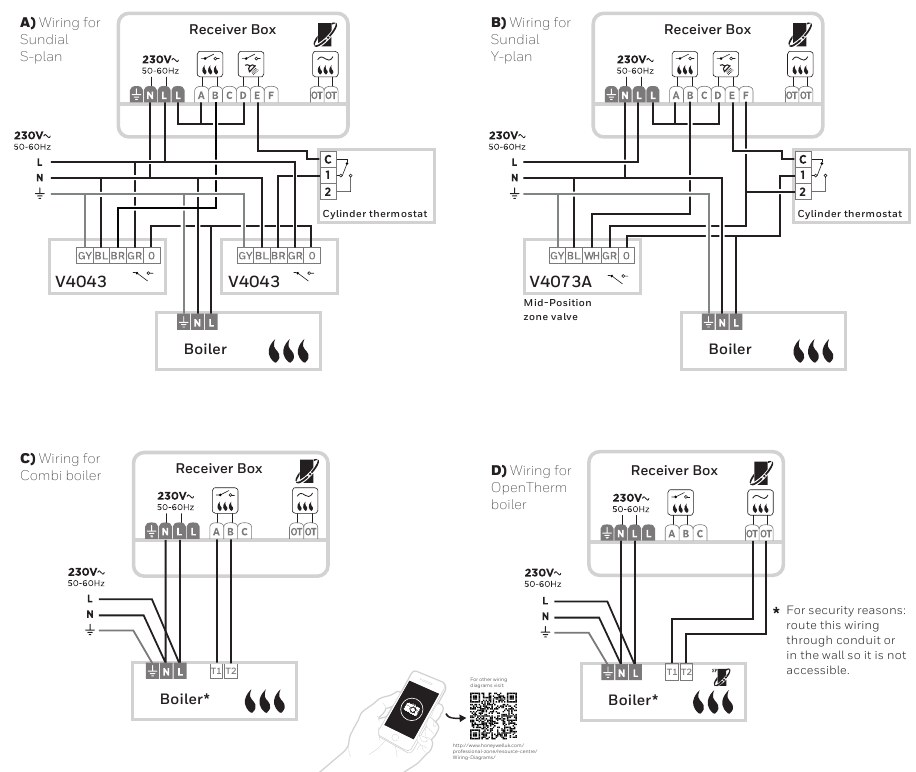

Bedradingsschema's
Bedradingsschema's(*Om veiligheidsredenen: leid deze bedrading door een leiding of in de muur zodat deze niet toegankelijk is.)

* Zie de ketelspecificaties voor de juiste aansluitingen
