Honeywell Wi-Fi 7-daagse programmeerbare thermostaat handleiding

Lees en bewaar deze instructies.

Voor hulp bezoek honeywellhome.com/support

Vind kortingen: HoneywellHome.com/Rebates

In de doos vindt u

• Thermostaat
• Wandplaat (bevestigd aan thermostaat)
• Schroeven en ankers
• Thermostaat literatuur
• Thermostaat ID-kaart
• Draadlabels
• Snelstartkaart

Ingang: 24 V~ @ 60 Hz, 1,0 A

Voorzorgsmaatregelen en waarschuwingen

Deze thermostaat werkt met gangbare 24V-systemen, zoals geforceerde lucht, hydronisch, warmtepomp, olie, gas en elektriciteit. Hij werkt niet met millivoltsystemen, zoals een gashaard, of met 120V/240V-systemen, zoals elektrische plintverwarming.

MERCURY NOTICE: Plaats uw oude thermostaat niet in de vuilnisbak als deze kwik in een afgesloten buis bevat. Neem contact op met de Thermostat Recycling Corporation op www.thermostat-recycle.org of 1-800- 238-8192 voor informatie over hoe en waar u uw oude thermostaat op de juiste en veilige manier kunt weggooien.

ELECTRONIC WASTE NOTICE: Het product mag niet met ander huishoudelijk afval worden weggegooid. Controleer waar de dichtstbijzijnde erkende inzamelcentra of erkende recyclers zich bevinden. De juiste verwijdering van afgedankte apparatuur helpt mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen.

NOTICE: Om mogelijke schade aan de compressor te voorkomen, mag u de airconditioner niet gebruiken als de buitentemperatuur onder 10 °C (50 °F) daalt.

FCC-verklaring beschikbaar op
https://customer.resideo.com/en-US/support/residential/codes-and-standards/FCC15105/Pages/default.aspx

Hulp nodig?

Ga naar honeywellhome.com/support voor hulp voordat u de thermostaat terugbrengt naar de winkel.

Functies van uw thermostaat

Met uw nieuwe thermostaat kunt u:

• Verbinding maken met internet om uw verwarmings-/koelsysteem te bewaken en te bedienen
• Uw instellingen voor het verwarmings-/koelsysteem bekijken en wijzigen
• Temperatuur en schema's bekijken en instellen
• Waarschuwingen via e-mail ontvangen en automatische upgrades krijgen

Uw nieuwe thermostaat biedt:

• Slimme reactietechnologie
• Compressorbescherming
• Automatische warmte-/koelomzetting

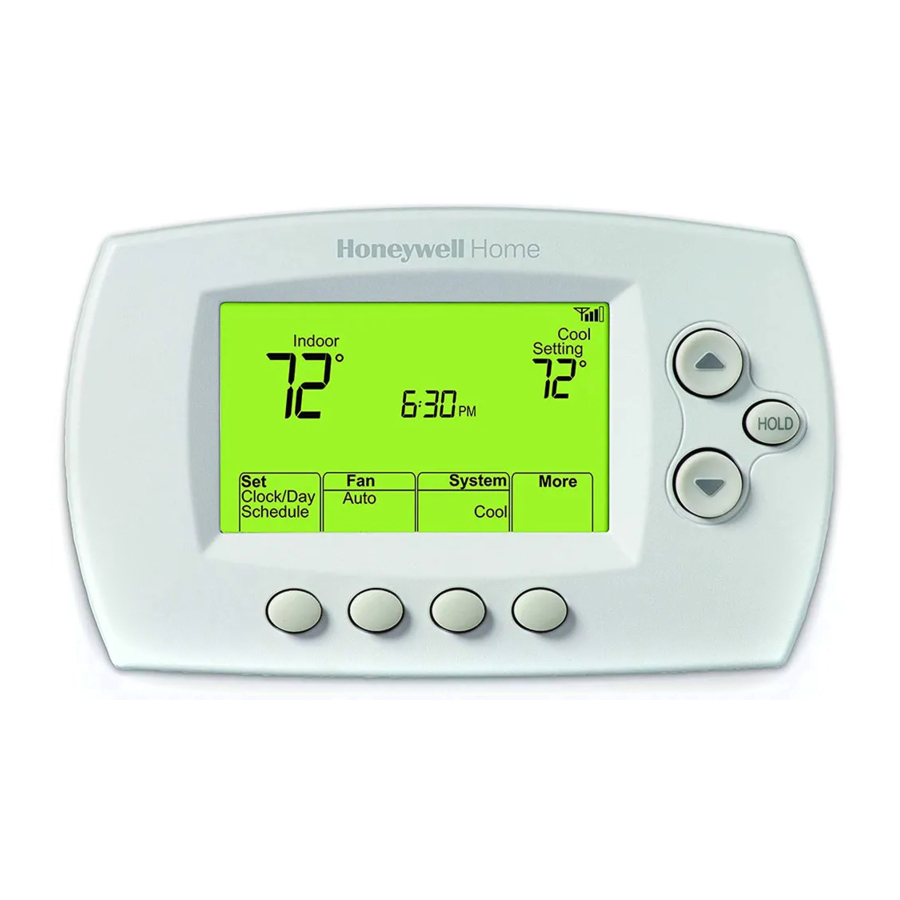

Bedieningselementen en snelstartgids voor het startscherm

Zodra uw thermostaat is geïnstalleerd, wordt het startscherm weergegeven. Delen van dit scherm veranderen, afhankelijk van hoe u het bekijkt.

Het scherm licht op wanneer u op een knop drukt. Het blijft 8 seconden branden nadat u wijzigingen hebt voltooid.

Vooraf ingestelde energiebesparende schema's

Deze thermostaat is vooraf ingesteld met energiebesparende programma-instellingen voor vier tijdsperioden. Het gebruik van de standaardinstellingen kan uw verwarmings-/koelkosten verlagen als ze worden gebruikt zoals aangegeven. Besparingen kunnen variëren afhankelijk van de geografische regio en het gebruik.

		Standaard warmte-instellingen	Standaard koelinstellingen
	WAKE 6:00 uur	70 °	78 °
	LEAVE 8:00 uur	62 °	85 °
	RETURN 18:00 uur	70 °	78 °
	SLEEP 22:00 uur	62 °	82 °

Uw thermostaat instellen

Het instellen van uw programmeerbare thermostaat is eenvoudig. Hij is voorgeprogrammeerd en klaar voor gebruik zodra hij is geïnstalleerd en geregistreerd.

1. Installeer uw thermostaat.
2. Verbind uw Wi-Fi-thuisnetwerk.
3. Registreer u online voor toegang op afstand.

Voordat u begint, kunt u een korte installatievideo bekijken. Gebruik de QR Code ® aan het begin van deze gids, of ga naar honeywellhome.com/support

Uw thermostaat installeren

U hebt mogelijk de volgende hulpmiddelen nodig om deze thermostaat te installeren:

• Nr. 2 kruiskopschroevendraaier
• Boor en bits (3/16" voor gipsplaat, 7/32" voor pleister) (optioneel)
• Kleine zak-schroevendraaier
• Potlood
• Hamer (optioneel)
• Waterpas (optioneel)
• Elektrische tape (optioneel)

1. Schakel de stroom naar uw verwarmings-/koelsysteem UIT.

   Om uw apparatuur te beschermen, schakelt u de stroom naar uw verwarmings-/koelsysteem UIT bij de stroomonderbreker of de systeemschakelaar.

2. Verwijder de frontplaat van de oude thermostaat en laat de draden aangesloten.
   1. Maak een foto van de draadverbindingen voor latere referentie.
   2. Als er geen draad is aangesloten op een aansluiting met het label C of er geen C-aansluiting op de oude thermostaat is, bekijk dan de alternatieve bedradingsvideo's op honeywellhome.com/support

      C-draad is vereist en is de primaire stroombron voor uw thermostaat. Zonder een C-draad start uw thermostaat niet op.

3. Label draden.
   Label niet op draadkleur. Gebruik de meegeleverde plaklabels om elke draad te labelen terwijl u deze loskoppelt. Label draden volgens de oude aanduidingen van de thermostaataansluiting, niet op draadkleur.
   Opmerking: Als geen enkel label overeenkomt met een label van een draadaansluiting, schrijft u het label van de aansluiting op een blanco label.

4. Verwijder de wandplaat.
   Verwijder de oude wandplaat van de muur nadat alle draden zijn gelabeld en losgekoppeld.

5. Scheid de thermostaat en de wandplaat.
   Pak op uw nieuwe thermostaat met één hand de vingergrepen aan de boven- en onderkant van de wandplaat vast en de thermostaat (voorkant) met de andere hand. Trek de stukken uit elkaar.


   Als u een oudere thermostaat hebt met een verzegelde kwikbuis, ga dan naar de juiste verwijderingsinstructies.

6. Monteer de wandplaat voor de thermostaat.
   Monteer uw nieuwe wandplaat met behulp van schroeven en pluggen die bij de thermostaat zijn meegeleverd.
   Indien nodig:
   Boor gaten van 3/16 inch voor gipsplaat.
   Boor gaten van 7/32 inch voor pleister.
   Opmerking: U kunt mogelijk uw bestaande muurankers gebruiken. Houd de wandplaat tegen de bestaande ankers om te controleren of ze zijn uitgelijnd.


De thermostaat vereist een C-draad om te werken. De C-draad, of gemeenschappelijke draad, brengt 24 VAC stroom naar de thermostaat. Veel oudere mechanische of batterijgevoede thermostaten vereisen geen C-draad. Als u geen C-draad hebt, probeer dan:

• Zoeken naar een ongebruikte draad die in de muur is geduwd. Sluit die draad aan op C en controleer of deze is aangesloten op de 24 VAC gemeenschappelijke draad bij uw verwarmings-/koelsysteem.

Opmerking: Niet alle verwarmings-/koelsystemen labelen de 24 VAC gemeenschappelijke draad C. Raadpleeg de handleiding van uw systeem of neem contact op met de fabrikant om te achterhalen welke aansluiting de 24 VAC gemeenschappelijke draad is.

Bekijk de alternatieve bedradingsvideo's op honeywellhome.com/support

Bedrading

Voor conventionele verwarmings-/koelsystemen (aardgas-, olie- of elektrische oven, airconditioner), zie de onderstaande informatie. Zie "Verklarende woordenlijst" voor een verdere definitie.

Voor een warmtepompsysteem, zie "Alternatieve bedrading (alleen warmtepompsysteem). Zie "Verklarende woordenlijst" voor een verdere definitie.

Bedrading (conventioneel systeem)

7A Sluit de thermostaat aan op uw conventionele systeem.

1. Beginnend met de C-draad, stemt u het plaklabel op de draad af op de aansluitlabels.
   U moet een C-draad hebben.
2. Maak de schroef los, steek de draad in de binnenrand van de aansluiting en draai de schroef vervolgens vast.
3. Controleer of de draad stevig vastzit door er voorzichtig aan te trekken.
4. Herhaal stap a–c voor alle andere draden.
5. Duw overtollige draad terug in de muuropening nadat alle draden zijn geïnstalleerd.
6. Ga verder met "Alternatieve bedradingssleutel (alleen warmtepompsysteem).

Labels komen niet overeen? Zie de alternatieve bedradingssleutel.

Opmerking: De bedrading voor uw toepassing kan afwijken van de hierboven weergegeven bedrading.

Bedrading (alleen warmtepompsysteem)

7B Sluit de thermostaat aan op uw warmtepomp.

1. Beginnend met de C-draad, stemt u het plaklabel op de draad af op de aansluitinglabels.
   U moet een C-draad hebben.
2. Maak de schroef los, steek de draad in de binnenrand van de aansluiting en draai de schroef vervolgens vast.
3. Controleer of de draad stevig vastzit door er voorzichtig aan te trekken.
4. Herhaal stap a–c voor alle andere draden.
5. Duw overtollige draad terug in de muuropening nadat alle draden zijn geïnstalleerd.
6. Ga verder met "Alternatieve bedradingssleutel (alleen warmtepompsysteem).

Opmerking: Als de oude thermostaat afzonderlijke draden heeft op AUX en E, plaatst u beide draden in de E/AUX-aansluiting. Als de oude thermostaat een draad heeft op AUX met een jumper naar E, plaatst u de draad op de E/AUX-aansluiting. Er is geen jumper vereist.

Labels komen niet overeen? Zie de alternatieve bedradingssleutel hieronder.

Opmerking: De bedrading voor uw toepassing kan afwijken van de hierboven weergegeven bedrading.

Alternatieve bedrading (conventioneel systeem)

Gebruik dit als uw draadlabels niet overeenkomen met de aansluitlabels.

Opmerking: U moet een C-draad of equivalent hebben.

Alternatieve bedradingssleutel (conventioneel systeem)

1. Gebruik de K-aansluiting niet. Voor toekomstig gebruik.
2. Als uw oude thermostaat zowel R- als RH-draden had, verwijdert u de metalen jumper. Sluit de R-draad aan op de RC-aansluiting en de RH-draad op de R-aansluiting.
3. Verwijder de metalen jumper die R en RC verbindt alleen als u zowel R als RC moet aansluiten.

Alternatieve bedrading (alleen warmtepompsysteem)

Gebruik dit als uw draadlabels niet overeenkomen met de aansluitlabels.

Opmerking: U moet een C-draad of equivalent hebben.

Alternatieve bedradingssleutel (alleen warmtepompsysteem)

1. Gebruik de K-aansluiting niet. Voor toekomstig gebruik.
2. Als de oude thermostaat afzonderlijke draden heeft op AUX en E, plaatst u beide draden in de E/AUX-aansluiting. Als de oude thermostaat een draad heeft op AUX met een jumper naar E, plaatst u de draad op de E/AUX-aansluiting. Er is geen jumper vereist.
3. Als uw oude thermostaat een O-draad en geen B-draad had, sluit u de O-draad aan op de O/B-aansluiting.
4. Als uw oude thermostaat afzonderlijke O- en B-draden had, sluit u de B-draad aan op de C-aansluiting. Als er een andere draad is aangesloten op de C-aansluiting, raadpleegt u honeywellhome.com/support voor hulp. Sluit de O-draad aan op de O/B-aansluiting.
5. Als uw oude thermostaat afzonderlijke Y1-, W1- en W2-draden had, raadpleegt u honeywellhome.com/support voor hulp.
6. Als uw oude thermostaat zowel V- als VR-draden had, raadpleegt u honeywellhome.com/support voor hulp.
7. Laat de metalen jumper tussen de R- en RC-aansluitingen op hun plaats zitten.

8. Plaats de snelreferentiekaart.
   Vouw de snelreferentiekaart langs de vouwlijnen en schuif deze in de gleuf aan de achterkant van de thermostaat.

9. Bevestig de thermostaat aan de wandplaat.
   Lijn de thermostaat uit met de wandplaat en klik deze vervolgens op zijn plaats.

10. Schakel het verwarmings-/koelsysteem IN.

    1. Controleer of de C-draad is aangesloten op de thermostaat en op het verwarmings-/koelsysteem.
    2. Zorg ervoor dat de deur van het verwarmings-/koelsysteem goed vastzit.
    3. Schakel de stroom weer IN voor uw verwarmings-/koelsysteem bij de stroomonderbreker of de stroomschakelaar.

11. Stel de klok in op de huidige dag en tijd.
    1. Druk op of om de klok in te stellen.
    2. Druk op Set Day (Dag instellen).
    3. Druk op of om de dag van de week te selecteren.
    4. Druk op Done (Gereed) om op te slaan.
       (Houd een -knop ingedrukt om een instelling snel te wijzigen.)


12. Bepaal uw verwarmings-/koelsysteemtype.

    Het type verwarmings-/koelsysteem moet worden ingesteld zodat uw thermostaat goed werkt en uw systeem niet beschadigt.
    1. Als uw systeemtype conventioneel enkelvoudig is (enkelvoudige aardgasgestookte met a/c), gaat u verder met "Verbinding maken met uw Wi-Fi-netwerk".
    2. Als uw systeem:
       • Conventionele meertraps verwarming en koeling
       • Elk type warmtepomp
       • Hydronisch
       • Overige

U MOET het systeemtype wijzigen door systeemfunctie 1 in te stellen.

Als u niet zeker bent van uw verwarmings-/koelsysteemtype of andere vragen hebt, gaat u naar honeywellhome.com/support

Gefeliciteerd! Uw thermostaat is operationeel.

13. Test uw thermostaat
    1. Druk op de knop System (Systeem) om over te schakelen naar verwarming of koeling en de werking te starten.
    2. Ga voor externe toegang tot uw thermostaat verder met "Verbinding maken met uw Wi-Fi-netwerk".


Verwarmings-/koelsysteem schakelt niet in? Raadpleeg de veelgestelde vragen op honeywellhome.com/support

Verbinding maken met uw Wi-Fi-netwerk

Om dit proces te voltooien, moet u een draadloos apparaat hebben dat verbonden is met uw draadloze thuisnetwerk. Elk van deze apparaattypen werkt:

• Tablet (aanbevolen)
• Laptop (aanbevolen)
• Smartphone

Als u vastloopt... op enig moment in deze procedure, start u de thermostaat opnieuw op door de thermostaat van de wandplaat te verwijderen, 10 seconden te wachten en deze weer op de wandplaat te klikken. Ga naar stap 1 in deze procedure.

Bekijk de Wi-Fi-inschrijvingsvideo op honeywellhome.com/support

1. Maak verbinding met uw thermostaat.
   1. Zorg ervoor dat de thermostaat Wi-Fi Setup weergeeft.
   2. Bekijk op het draadloze apparaat (laptop, tablet, smartphone) de lijst met beschikbare Wi-Fi-netwerken.
   3. Maak verbinding met het netwerk genaamd NewThermostat_123456 (het nummer zal variëren).
      Opmerking: als u wordt gevraagd om een thuis-, openbaar- of kantoornetwerk op te geven, selecteer dan Thuisnetwerk.

2. Word lid van uw thuisnetwerk.
   1. Open uw webbrowser om toegang te krijgen tot de pagina Thermostat Wi-Fi Setup. De browser zou u automatisch naar de juiste pagina moeten leiden; als dit niet het geval is, gaat u naar http://192.168.1.1
   2. Zoek de naam van uw thuisnetwerk op deze pagina en selecteer deze.
      Opmerking: sommige routers hebben verbeterde functies, zoals gastnetwerken; gebruik uw thuisnetwerk.
   3. Voltooi de instructies voor het verbinden met uw Wi-Fi-netwerk en klik op de knop Connect (Verbinden). (Afhankelijk van uw netwerkconfiguratie ziet u mogelijk een instructie zoals Wachtwoord invoeren voor uw thuisnetwerk.)
      Opmerking: als u niet correct verbinding hebt gemaakt met de thermostaat, ziet u mogelijk de pagina van uw thuisrouter. Als dit het geval is, keert u terug naar stap 1.


      Opmerking: als uw Wi-Fi-netwerk niet in de lijst op de pagina Thermostat Wi-Fi Setup verschijnt:

      • Probeer een netwerk opnieuw te scannen door op de knop Rescan (Opnieuw scannen) te drukken. Dit is handig in gebieden met veel netwerken.
      • Als u verbinding maakt met een verborgen netwerk, voert u de netwerk-SSID in het tekstvak in, selecteert u het encryptietype in het vervolgkeuzemenu en klikt u op de knop Add (Toevoegen). Hiermee wordt het netwerk handmatig aan de bovenkant van de lijst toegevoegd. Klik op het nieuwe netwerk in de lijst en voer indien nodig het wachtwoord in. Klik op Connect (Verbinden) om lid te worden van het netwerk.

3. Zorg ervoor dat uw thermostaat is verbonden.
   Terwijl de verbinding bezig is, knippert uw thermostaat maximaal 3 minuten met Wait (Wachten). Wanneer de verbinding is voltooid, toont het display Wi-Fi Setup Connection Success (Wi-Fi-instelling Verbinding succesvol). De Wi-Fi-signaalsterkte verschijnt in de rechterbovenhoek.
   Na ongeveer 60 seconden verschijnt het startscherm en knippert Register at Total Connect (Registreren bij Total Connect) totdat de registratie is voltooid.
   Als u deze berichten niet ziet, raadpleegt u de bovenstaande informatie.
   Ga hieronder verder om u online te registreren voor toegang op afstand tot uw thermostaat.
   Opmerking: als de thermostaat Connection Failure (Verbindingsfout) weergeeft of Wi-Fi Setup (Wi-Fi-instelling) blijft weergeven, bevestigt u dat u in stap 2 het wachtwoord van uw thuisnetwerk correct hebt ingevoerd. Als dit correct is, raadpleegt u de FAQ op honeywellhome.com/support


Uw thermostaat online registreren

Om uw thermostaat op afstand te bekijken en in te stellen, moet u een Total Connect Comfort-account hebben. Gebruik de volgende stappen.

1. Open de Total Connect Comfort-website.
   Ga naar mytotalconnectcomfort.com

   Bekijk de video Thermostat Registration (Thermostaatregistratie) op honeywellhome.com/support

2. Inloggen of een account aanmaken.
   Als u een account hebt,
   klikt u op Login (Inloggen)
   – of –
   klikt u op Create An Account (Een account aanmaken).
   1. Volg de instructies op het scherm.
   2. Check your email (Controleer uw e-mail) voor een activeringsbericht van My Total Connect Comfort. Dit kan enkele minuten duren.
      Note (Opmerking): als u geen reactie ontvangt, controleer dan uw junkmailbox of gebruik een alternatief e-mailadres.
   3. Follow activation instructions (Volg de activeringsinstructies) in de e-mail.
   4. Log in (Inloggen).

3. Registreer uw thermostaat.
   Nadat u bent ingelogd op uw Total Connect Comfort-account, registreert u uw thermostaat.
   1. Volg de instructies op het scherm. Nadat u de locatie van uw thermostaat hebt toegevoegd, moet u de unieke identificatiegegevens van de thermostaat invoeren:
      • MAC ID
      • MAC CRC
        Note (Opmerking): deze ID's staan vermeld op de Thermostat ID Card (Thermostaat-ID-kaart) die in de thermostaatverpakking is meegeleverd. De ID's zijn niet hoofdlettergevoelig.


   2. successfully registered (succesvol geregistreerd), the Total Connect Comfort registration screen will display a SUCCESS (succes) message.
      In the thermostat display (Op het thermostaatdisplay), you will see Setup Complete (Installatie voltooid) for about 90 seconds (ongeveer 90 seconden).


   3. Also notice that your thermostat displays its signal strength (Merk ook op dat uw thermostaat zijn signaalsterkte weergeeft). Congratulations (Gefeliciteerd)! You're done (U bent klaar). You can now control your thermostat from anywhere through your tablet, laptop, or smartphone (U kunt uw thermostaat nu overal bedienen via uw tablet, laptop of smartphone)

      Total Connect Comfort free app (Total Connect Comfort gratis app) is available for Apple^®iPhone^®, iPad^®and iPod touch^®devices at iTunes^®or at Google Play^®for all Android™ devices. (voor alle Android™-apparaten.)


Search for local rebates (Zoek naar lokale kortingen)
Your thermostat may now be eligible for local rebates (Uw thermostaat komt mogelijk in aanmerking voor lokale kortingen). Search for offers in your area at HoneywellHome.com/Rebates

De tijd en dag instellen

1. Press Set Clock/Day/Schedule (Klok/Dag/Schema instellen), then press of to set clock (om de klok in te stellen).
2. Press Set Day (Dag instellen), then press of to select (om te selecteren) the day of week (de dag van de week).
3. Press Done (Klaar) to save (om op te slaan).
   Note (Opmerking): If the Set Clock/Day/Schedule (Klok/Dag/Schema instellen)-optie is not displayed (niet wordt weergegeven), press Done (druk op Klaar).
   Note (Opmerking): If the display flashes Set Clock (Als het display Klok instellen knippert), the thermostat will follow your settings for the Monday "Wake" time period (volgt de thermostaat uw instellingen voor de periode "Wake" (Wakker worden) op maandag) until you reset the time and day (totdat u de tijd en dag opnieuw instelt).


De ventilator instellen

Press Fan (Ventilator) to select (om te selecteren) On (Aan) of Auto (Auto) (toggle to re-select) (schakel om opnieuw te selecteren).

Auto (Auto): Fan runs only when the heating or cooling system is on (De ventilator draait alleen als het verwarmings- of koelsysteem is ingeschakeld). Auto (Auto) is the most commonly used setting (is de meest gebruikte instelling).

On (Aan): Fan is always on (De ventilator staat altijd aan).

Note (Opmerking): Options may vary depending on your heating/cooling equipment (Opties kunnen variëren, afhankelijk van uw verwarmings-/koelapparatuur).

Systeemmodus selecteren

Press System (Systeem) to select (om te selecteren):

Heat (Verwarmen): Controls only the heating system (Regelt alleen het verwarmingssysteem).

Cool (Koelen): Controls only the cooling system (Regelt alleen het koelsysteem).

Off (Uit): Heating/cooling systems are off (Verwarmings-/koelsystemen zijn uitgeschakeld).

Auto (Auto): Selects heating or cooling depending on the indoor temperature (Selecteert verwarming of koeling, afhankelijk van de binnentemperatuur).

Em Heat (heat pumps with aux. heat): (Noodverwarming (warmtepompen met hulpverwarming)): Controls auxiliary/emergency heat (Regelt hulp-/noodverwarming). Compressor is off (Compressor is uitgeschakeld).

Note (Opmerking): Depending on how your thermostat was installed (Afhankelijk van hoe uw thermostaat is geïnstalleerd), you may not see all system settings (ziet u mogelijk niet alle systeeminstellingen).

Programmaschema's aanpassen

1. Press Set Clock/Day/Schedule (Klok/Dag/Schema instellen), then Set Schedule (Schema instellen).
2. Press of to set your Monday (Mon) (om uw maandag in te stellen) Wake time (Wakker worden), then press (druk vervolgens op) Next (Volgende).
3. Press of to set the temperature for this (om de temperatuur voor deze) period (periode) , then press (druk vervolgens op) Next (Volgende).
4. Set time and temperature for the next time period (Leave) (Stel tijd en temperatuur in voor de volgende periode (Weggaan)). Repeat Steps 2 and 3 for each time period (Herhaal stap 2 en 3 voor elke periode).
5. Press Next (Volgende) to set time periods for the next day (om de perioden voor de volgende dag in te stellen). Repeat Steps 2 through 4 for each day (Herhaal stap 2 tot en met 4 voor elke dag).
6. Press Done (Klaar) to save and exit (om op te slaan en af te sluiten).
   Note (Opmerking): Make sure the thermostat is set to the system mode you want to program (Heat or Cool) (Zorg ervoor dat de thermostaat is ingesteld op de systeemmodus die u wilt programmeren (Verwarmen of Koelen)).


Tijdelijk schema's negeren

Druk op of om de temperatuur direct aan te passen.

De nieuwe temperatuur wordt alleen aangehouden tot de volgende geprogrammeerde periode begint.

Om de tijdelijke instelling op elk moment te annuleren, drukt u op Cancel (Annuleren). Het programmaschema wordt hervat.

Schema's permanent negeren

1. Druk op HOLD (VASTHOUDEN) om de temperatuur permanent aan te passen. Hiermee wordt het programmaschema uitgeschakeld.
2. Druk op of om de temperatuurinstelling aan te passen. De temperatuur die u instelt, wordt 24 uur per dag gehandhaafd totdat u deze handmatig wijzigt of op Cancel (Annuleren) drukt om het programmaschema te hervatten


Thermostaat uitregisteren

Als u de thermostaat uit uw Total Connect Comfort-websiteaccount verwijdert (bijvoorbeeld omdat u verhuist en de thermostaat achterlaat), geeft de thermostaat Register at Total Connect (Registreer bij Total Connect) weer totdat deze opnieuw is geregistreerd.

Wi-Fi verbreken

Uw router vervangen

Als u de thermostaat loskoppelt van uw Wi-Fi-netwerk:

1. Ga naar systeeminstellingen.
2. Wijzig instelling 39 in 0.

Het scherm geeft Wi-Fi Setup (Wi-Fi instellen) weer.

Maak opnieuw verbinding met een Wi-Fi-netwerk.

Wi-Fi uitschakelen

Als u niet van plan bent de thermostaat op afstand te bedienen, kunt u het bericht Wi-Fi Setup (Wi-Fi instellen) van het scherm verwijderen:

1. Ga naar systeeminstellingen.
2. Wijzig instelling 38 in 0. Wi-Fi Setup (Wi-Fi instellen) wordt van het scherm verwijderd. Als u later verbinding wilt maken met het Wi-Fi-netwerk, wijzigt u instelling 38 terug naar 1.

Software-updates

Honeywell geeft periodiek updates uit voor de software van deze thermostaat. De updates vinden automatisch plaats via uw Wi-Fi-verbinding. Al uw instellingen worden opgeslagen, dus u hoeft geen wijzigingen aan te brengen nadat de update heeft plaatsgevonden.

Terwijl de update plaatsvindt, knippert op het scherm van uw thermostaat Updating (Bezig met updaten) en wordt het percentage van de update weergegeven dat heeft plaatsgevonden. Wanneer de update is voltooid, verschijnt uw startscherm zoals gewoonlijk.

Opmerking: als u geen verbinding hebt met Wi-Fi, ontvangt u geen automatische updates.

Slimme reactietechnologie

Met deze functie kan de thermostaat "leren" hoe lang het duurt voordat het verwarmings-/koelsysteem de geprogrammeerde temperatuurinstellingen bereikt, zodat de temperatuur wordt bereikt op het tijdstip dat u hebt ingesteld.

Bijvoorbeeld: Stel de Wektijd in op 6:00 uur en de temperatuur op 21 °C (70 °F). De verwarming gaat vóór 6:00 uur aan, zodat de temperatuur om 6:00 uur 21 °C (70 °F) is.

Opmerking: systeeminstellingsfunctie 13 regelt de slimme reactietechnologie. Zie "Slimme reactietechnologie".

Compressorbescherming

Deze functie dwingt de compressor om een paar minuten te wachten voordat deze opnieuw start, om schade aan de apparatuur te voorkomen.

Automatische omschakeling

Deze functie wordt gebruikt in klimaten waar zowel airconditioning als verwarming op dezelfde dag worden gebruikt.

Wanneer het systeem is ingesteld op Auto (Automatisch), selecteert de thermostaat automatisch verwarming of koeling, afhankelijk van de binnentemperatuur.

De instellingen voor verwarmen en koelen moeten minimaal 1,7 °C (3 °F) uit elkaar liggen. De thermostaat past de instellingen automatisch aan om deze scheiding van 1,7 °C (3 °F) te behouden.

Opmerking: systeeminstellingsfunctie 12 regelt de automatische omschakeling. Zie "Handmatige/automatische omschakeling".

Functies en opties instellen

U kunt opties voor een aantal systeemfuncties wijzigen. Beschikbare functies zijn afhankelijk van het type systeem dat u hebt.

Deze thermostaat is vooraf ingesteld voor een verwarmings-/koelsysteem met één stand. Het instellen van functie 1 voor een warmtepomp past de standaardinstellingen aan.

1. Druk tegelijkertijd op Fan (Ventilator) en en houd ongeveer 3 seconden vast. Het scherm verandert om twee cijfers weer te geven en de knopaanduidingen zijn Done (Gereed), Back (Terug), leeg, Next (Volgende).
2. Druk op Next (Volgende) totdat u het functienummer ziet — het grotere cijfer aan de linkerkant — dat u wilt instellen.
3. Wijzig opties voor een functie door op of te drukken totdat de juiste optie (kleiner cijfer aan de rechterkant) wordt weergegeven.
4. Herhaal stappen 2 en 3 totdat u alle functies hebt ingesteld die u wilt wijzigen.
5. Wanneer u alle wijzigingen hebt aangebracht, drukt u op Done (Gereed) om op te slaan en af te sluiten.


Systeeminstelling

Functie		Instellingen en opties
1	Systeemtype selecteren Als u niet zeker bent van uw verwarmings-/koelsysteem of andere vragen hebt, ga dan naar honeywellhome.com/support	0 Verwarmen/koelen: Gas-, olie- of elektrische verwarming met centrale airconditioning. 1 Warmtepomp: Warmtepomp zonder back-up of extra verwarming. 2 Alleen verwarmen: Gas-, olie- of warmwaterverwarming zonder centrale airconditioning. 3 Alleen verwarmen met ventilator: Gas-, olie- of elektrische verwarming zonder centrale airconditioning. 4 Alleen koelen: Alleen centrale airconditioning. 5 Warmtepomp: Warmtepomp met back-up of extra verwarming. 6 Verwarmen/koelen meerdere fasen: 2 verwarmingsfasen (draden op W en W2), 2 koelfasen (draden op Y en Y2). 7 Verwarmen/koelen meerdere fasen: 2 verwarmingsfasen (draden op W en W2), 1 koelfase (draad op Y). 8 Verwarmen/koelen meerdere fasen: 1 verwarmingsfase (draden op W), 2 koelfasen (draad op Y en Y2).
2	Omschakelklep warmtepomp (alleen voor warmtepompen)	0 Koelomschakelklep: Gebruik deze instelling als u een draad met het label "O" hebt aangesloten op de O/B-aansluiting. 1 Verwarmingsomschakelklep: Gebruik deze instelling als u een draad met het label "B" hebt aangesloten op de O/B-aansluiting.
3	Ventilatorregeling verwarming	0 Gas- of olieverwarming: Gebruik deze instelling als u een gas- of oliegestookt verwarmingssysteem hebt (systeem regelt de werking van de ventilator). 1 Elektrische verwarming: Gebruik deze instelling als u een elektrisch verwarmingssysteem hebt (thermostaat regelt de werking van de ventilator).
5	Cyclussnelheid verwarming	5 Gas- of oliegestookte oven: Standaard gas-/oliegestookte oven (minder dan 90% efficiëntie). 9 Elektrische oven: Elektrische verwarmingssystemen. 3 Warmwater- of hoogrendementsoven: Warmwatersysteem of gasoven (meer dan 90% efficiëntie). 1 Gas-/olie stoom- of zwaartekrachtsysteem: Stoom- of zwaartekrachtverwarmingssystemen.
6	Cyclussnelheid verwarming fase 2
12	Handmatige/automatische omschakeling	0 Handmatige omschakeling (Verwarmen/Koelen/Uit). 1 Automatische omschakeling (Verwarmen/Koelen/Auto/Uit). Schakelt automatisch verwarmen of koelen in op basis van de kamertemperatuur. Opmerking: Het systeem handhaaft een minimaal verschil van 3°F (1,7°C) tussen de verwarmings- en koelinstellingen.
13	Smart Response Technology	1 Aan 0 Uit
14	Temperatuurweergave (°F/°C)	0 Fahrenheit 1 Celsius
16	Planningsopties	1 Programmaschema is aan (7 dagen programmeerbaar). 0 Programmaschema is uit. Thermostaat kan niet worden geprogrammeerd.
36	Apparaatnaam Deze naam identificeert de thermostaat wanneer u deze op afstand bekijkt. Als u meerdere thermostaten registreert, geef ze dan elk een andere naam.	52 = Thermostaat 1 Kelder 2 Badkamer 3 Badkamer 1 4 Badkamer 2 5 Badkamer 3 6 Slaapkamer 7 Slaapkamer 1 8 Slaapkamer 2 9 Slaapkamer 3 10 Slaapkamer 4 11 Boot House 12 Bonus Room 13 Computer Room 14 Den 15 Eetkamer 16 Oefenruimte 17 Familiekamer 18 Open haard 19 Hal 20 Speelkamer 21 Garage 22 Grote kamer 23 Gastenkamer 24 Gym 25 Kinderkamer 26 Keuken 27 Keuken 1 28 Keuken 2 29 Wasruimte 30 Bibliotheek 31 Woonkamer 32 Lager niveau 33 Hoofdbadkamer 34 Hoofdslaapkamer 35 Mediaruimte 36 Muziekkamer 37 Kinderkamer 38 Kantoor 39 Kantoor 1 40 Kantoor 2 41 Voorraadkast 42 Speelkamer 43 Poolkamer 44 Veranda 45 Recreatieruimte 46 Naaikamer 47 Spa 48 Opslagruimte 49 Studio 50 Serre 51 Theater 52 Thermostaat 53 Bovenverdieping 54 Bijkeuken 55 Inloopkast 56 Wijnkelder 57 Werkplaats
38	Wi-Fi aan/uit	1 Wi-Fi is ingeschakeld en kan worden verbonden met een Wi-Fi-netwerk. 0 Wi-Fi is uitgeschakeld. Thermostaat kan niet worden verbonden met een Wi-Fi-netwerk. Als u de thermostaat niet met een Wi-Fi-netwerk verbindt, wordt de tekst Wi-Fi Setup verwijderd uit het berichtencentrum.
39	Wi-Fi-verbinding	1 Verbonden met Wi-Fi-netwerk. Dit wordt automatisch ingesteld wanneer de thermostaat met het Wi-Fi-netwerk is verbonden. 0 Instellen op 0 om de verbinding met het Wi-Fi-netwerk te verbreken.
42	Periode en dag van de week weergeven	1 Periode en dag worden niet weergegeven op het startscherm. 0 Periode en dag worden weergegeven op het startscherm.
85	Standaardschema's herstellen	0 Doorgaan met het geprogrammeerde schema. 1 Het thermostaatprogramma herstellen naar energiebesparende instellingen
90	Originele instellingen herstellen	0 Nee 1 Verbreekt de verbinding van de thermostaat met Wi-Fi en herstelt de originele instellingen (verwijdert aanpassingen).

Veelgestelde vragen

V: Blijft mijn thermostaat werken als ik mijn Wi-Fi-verbinding verlies?
A: Ja, de thermostaat bedient uw verwarmings- en/of koelsysteem met of zonder Wi-Fi.

V: Hoe vind ik het wachtwoord voor mijn router?
A: Neem contact op met de fabrikant van de router of raadpleeg de documentatie van de router.

V: Waarom zie ik mijn Wi-Fi-instellingenpagina niet?
A: U bent waarschijnlijk alleen met uw router verbonden, niet met uw thermostaat. Probeer opnieuw verbinding te maken met de thermostaat.

V: Waarom maakt mijn thermostaat geen verbinding met mijn Wi-Fi-router, ook al staat deze heel dicht bij de thermostaat?
A: Controleer of het ingevoerde wachtwoord voor de Wi-Fi-router correct is.

V: Waar kan ik mijn MAC ID- en MAC CRC-codes vinden?
A: De MAC ID- en MAC CRC-nummers staan op een kaart die bij de thermostaat is verpakt of op de achterkant van de thermostaat (zichtbaar wanneer deze van de wandplaat is verwijderd). Elke thermostaat heeft een unieke MAC ID en MAC CRC.

V: Mijn thermostaat kan niet worden geregistreerd op de Total Connect Comfort-website.
A: Controleer of de thermostaat correct is aangemeld bij uw Wi-Fi-thuisnetwerk. In het berichtencentrum wordt Wi-Fi Setup of Register at Total Connect weergegeven. Mogelijk ziet u ook het pictogram Wi-Fi-signaalsterkte. Controleer of de Wi-Fi-router een goede internetverbinding heeft. Controleer op uw computer of u de site kunt openen op mytotalconnectcomfort.com Als u de site niet kunt openen, schakelt u de internetmodem enkele seconden uit en schakelt u deze vervolgens weer in.

V: Ik heb me geregistreerd op de Total Connect Comfort-website, maar ik kon niet inloggen met mijn nieuwe account.
A: Controleer uw e-mail en zorg ervoor dat u een activeringsmail hebt ontvangen. Volg de instructies om uw account te activeren en log vervolgens in op de website.

V: Ik heb me aangemeld op de Total Connect Comfort-website en heb geen bevestigingsmail ontvangen.
A: Controleer de e-mail in uw map Ongewenste e-mail of Verwijderde items.

V: Is er een manier om de signaalsterkte te vergroten?
A: De meeste standaardrouters kunnen worden ingesteld als repeater. U kunt ook een Wi-Fi-repeater kopen en installeren.

Voor meer veelgestelde vragen, zie honeywellhome.com/support

Probleemoplossing

Verloren signaal

Als de indicator geen Wi-Fi wordt weergegeven in plaats van de indicator voor Wi-Fi-sterkte in de rechterbovenhoek van het startscherm:

• Controleer op een ander apparaat of de Wi-Fi in uw huis werkt; zo niet, neem dan contact op met uw internetprovider.
• Verplaats de router.
• Start de thermostaat opnieuw op: verwijder hem van de wandplaat, wacht 10 seconden en klik hem terug op de wandplaat. Ga terug naar stap 1 van Verbinding maken met uw Wi-Fi-netwerk.


Foutcodes

Bij bepaalde problemen geeft het scherm van de thermostaat een code weer die het probleem identificeert. In eerste instantie worden foutcodes alleen weergegeven in het tijdgedeelte van het scherm; na een paar minuten wordt het startscherm weergegeven en de code afgewisseld met de tijd.

Foutcode		Actie
E01	Tijdens de Wi-Fi-installatie is de router uitgevallen.	Zorg ervoor dat uw router stroom heeft. Als u probeert verbinding te maken met een verborgen of handmatig toegevoegd netwerk, controleer dan of de router stroom heeft en werkt.
E02	Ongeldig Wi-Fi-wachtwoord. Deze code wordt 30 seconden weergegeven, waarna de thermostaat terugkeert naar de Wi-Fi Setup (Wi-Fi-installatie) modus.	Voer opnieuw het wachtwoord in voor uw Wi-Fi-thuisnetwerk. Herhaal het installatieproces en bevestig uw wachtwoord voor uw Wi-Fi-thuisnetwerk.

---

Foutcode		Actie
E42	De router geeft geen IP-adres aan de thermostaat.	Wacht 30 minuten, de verbinding kan enkele minuten duren. Als er nog steeds geen verbinding is, verwijder dan de thermostaat gedurende 10 seconden van de wandplaat en sluit hem vervolgens opnieuw aan. Controleer of uw router correct is ingesteld om automatisch IP-adressen te geven.
E43	Geen internetverbinding. De thermostaat kan niet communiceren met Total Connect Comfort.	Zorg ervoor dat de internetkabel is aangesloten. Start de router opnieuw op.
E99	Algemene fout	Verwijder de thermostaat gedurende 10 seconden van de wandplaat en sluit hem vervolgens opnieuw aan.

Als u problemen heeft met uw thermostaat, probeer dan de volgende suggesties. De meeste problemen kunnen snel en gemakkelijk worden verholpen.

Display is leeg

• Controleer de stroomonderbreker en reset indien nodig.
• Zorg ervoor dat de aan/uit-schakelaar van het verwarmings- en koelsysteem is ingeschakeld.
• Zorg ervoor dat de deur van de verwarming stevig gesloten is.
• Zorg ervoor dat de C-draad is aangesloten.

Kan de systeeminstelling niet wijzigen in Koelen

• Controleer Functie 1: Systeemtype om er zeker van te zijn dat deze is ingesteld op uw verwarmings- en koelapparatuur.

Ventilator gaat niet aan wanneer warmte nodig is

• Controleer Functie 3: Verwarming ventilatorbediening om er zeker van te zijn dat deze is ingesteld op uw verwarmingsapparatuur.

Koelen aan of Verwarmen aan knippert op het scherm

• De compressorbeveiliging is ingeschakeld. Wacht 5 minuten tot het systeem veilig opnieuw opstart, zonder schade aan de compressor.

Warmtepomp geeft koude lucht in verwarmingsmodus of warme lucht in koelmodus

• Controleer Functie 2: Omschakelklep warmtepomp om er zeker van te zijn dat deze correct is geconfigureerd voor uw systeem.

Verwarmings- of koelsysteem reageert niet

• Druk op System (Systeem) om het systeem in te stellen op Verwarmen. Zorg ervoor dat de temperatuur hoger is ingesteld dan de binnentemperatuur.
• Druk op System (Systeem) om het systeem in te stellen op Koelen. Zorg ervoor dat de temperatuur lager is ingesteld dan de binnentemperatuur.
• Controleer de stroomonderbreker en reset indien nodig.
• Zorg ervoor dat de aan/uit-schakelaar van het verwarmings- en koelsysteem is ingeschakeld.
• Zorg ervoor dat de deur van de verwarming stevig gesloten is.
• Wacht 5 minuten tot het systeem reageert.

Verwarmingssysteem draait in koelmodus

• Controleer Functie 1: Systeemtype om er zeker van te zijn dat deze is ingesteld op uw verwarmings- en koelapparatuur.

Verwarmings- en koelapparatuur draaien tegelijkertijd

• Controleer Functie 1: Systeemtype om er zeker van te zijn dat deze is ingesteld op uw verwarmings- en koelapparatuur.
• Pak de thermostaat vast en trek hem van de wandplaat. Controleer of de kale draden elkaar niet raken.
• Controleer of de bedrading van de thermostaat correct is.

Verklarende woordenlijst

C-draad
De "C"- of gemeenschappelijke draad brengt 24 VAC stroom naar de thermostaat vanuit het verwarmings-/koelsysteem. Sommige oudere mechanische of op batterijen werkende thermostaten hebben mogelijk deze draadverbinding niet. Het is noodzakelijk voor het tot stand brengen van een Wi-Fi-verbinding met uw thuisnetwerk.

Warmtepomp verwarmings-/koelsysteem
Warmtepompen worden gebruikt om een huis te verwarmen en te koelen. Als uw oude thermostaat een instelling heeft voor hulp- of noodverwarming, heeft u waarschijnlijk een warmtepomp.

Conventioneel verwarmings-/koelsysteem
Niet-warmtepompsystemen; deze omvatten luchtbehandelingskasten, verwarmingen of boilers die werken op aardgas, olie of elektriciteit. Ze kunnen al dan niet een airconditioner bevatten.

Jumper
Een klein stukje draad dat twee terminals met elkaar verbindt.

MAC ID, MAC CRC
Alfanumerieke codes die uw thermostaat uniek identificeren.

QR Code^®
Snelle responscode. Een tweedimensionale, machineleesbare afbeelding. Uw draadloze apparaat kan het zwart-witpatroon in het vierkant lezen en de browser rechtstreeks naar een website linken. QR Code is een geregistreerd handelsmerk van DENSO WAVE INCORPORATED.

Wettelijke informatie

FCC Compliance Statement (Part 15.19) (alleen VS)
Dit apparaat voldoet aan Part 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken, en
2. Dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

FCC Warning (Part 15.21) (alleen VS)
Veranderingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

FCC Interference Statement (Part 15.105 (b)) (alleen VS)
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een circuit dat afwijkt van dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Thermostaten
Om te voldoen aan de FCC- en Industry Canada RF-blootstellingslimieten voor algemene bevolking/ongecontroleerde blootstelling, moeten de antenne(s) die voor deze zenders worden gebruikt, worden geïnstalleerd om een scheidingsafstand van ten minste 20 cm van alle personen te bieden en mogen ze niet op dezelfde locatie worden geplaatst of in combinatie met een andere antenne of zender werken.

RSS-GEN
Onder de regelgeving van Industry Canada mag deze radiozender alleen werken met behulp van een antenne van het type en de maximale (of kleinere) versterking die door Industry Canada is goedgekeurd voor de zender. Om de potentiële radio-interferentie voor andere gebruikers te verminderen, moeten het antennetype en de versterking ervan zo worden gekozen dat het equivalente isotrope uitgestraalde vermogen (e.i.r.p.) niet meer is dan nodig is voor een succesvolle communicatie.

De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken, en
2. Dit apparaat moet alle storing accepteren, inclusief storing die een ongewenste werking van het apparaat kan veroorzaken.

1 jaar beperkte garantie

Ga voor garantie-informatie naar Honeywellhome.com/support

Elektrische specificaties

Aansluiting	Spanning (50 Hz/60Hz)	Bedrijfsstroom
W Verwarming (Powerpile)	20 Vac - 30 Vac 750 mV DC	0.02 A - 1.0 A 100 mA DC
W2 (Aux/E) Verwarming	20 Vac - 30 Vac	0.02 A - 1.0 A
Y Koeling	20 Vac - 30 Vac	0.02 A - 1.0 A
Y2 Koeling	20 Vac - 30 Vac	0.02 A - 1.0 A
G Ventilator	20 Vac - 30 Vac	0.02 A - 0.5 A
O/B Wissel	20 Vac - 30 Vac	0.02 A - 0.5 A
L Uitgang	20 Vac - 30 Vac	0.02 A - 0.5 A

Resideo Technologies Inc.
1985 Douglas Drive North, Golden Valley, MN 55422

33-00130ES—07 M.S. Rev. 09-20 | Gedrukt in de Verenigde Staten

© 2020 Resideo Technologies, Inc. Alle rechten voorbehouden.

Het handelsmerk Honeywell Home wordt gebruikt onder licentie van Honeywell International, Inc. Dit product wordt vervaardigd door Resideo Technologies, Inc. en haar dochterondernemingen. Apple, iPhone, iPad, iPod touch en iTunes zijn handelsmerken van Apple Inc. Alle andere handelsmerken zijn eigendom van hun respectieve eigenaars.

Referenties

• Thermostat Recycling Corporation (TRC)
• FCC Rules Part 15: Residential Codes & Standards | Resideo
• Product Support and Resources | Honeywell Home
• Utility Rewards Programs
• Honeywell | Total Connect Comfort

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Honeywell Wi-Fi 7-daagse programmeerbare thermostaat handleiding

Beschikbare talen
