Honeywell T6 Pro Hydronic, TH6100AF2004 - Бағдарламаланатын термостат нұсқаулығы

Пакетке кіреді

• T6 Pro Hydronic бағдарламаланатын термостаты
• Едендік датчик (AC112-01 үлгісі)
• UWP™ монтаждау жүйесі
• Сәндік қақпақ тақтасы
• Бұрандалар мен анкерлер
• 2 AA батареясы
• Термостат әдебиеті

Термостат басқару элементтері

• Жүйе күйі туралы ақпарат
  Жылу қосулы/Қалпына келтіру
• Кесте туралы ақпарат
  Уақытқа негізделген кесте бойынша
• Режим
  Жүйе режимін таңдау Жылу/Өшіру
• Мәзір
  Опцияларды көрсету үшін басыңыз. Бағдарлама кестесін орнату үшін осы жерден бастаңыз
• Үй ішіндегі температураның орнатылған нүктесі
  Температура параметрін өзгерту үшін + немесе – батырмасын басыңыз
• Температура/ Навигация батырмалары
  Температураның орнатылған нүктесін арттыру немесе азайту және мәзірлер мен мәзір опциялары бойынша шарлау үшін басыңыз

Экран бес батырманың кез келгенін басу арқылы оянады. Егер C сымымен қосылған болса, экран өзгерістерді аяқтағаннан кейін 45 секунд жанады. Егер тек батареямен қосылған болса, экран 8 секунд жанады. Термостатыңыздың қалай орнатылғанына байланысты экран шамы әрқашан жанып тұруы мүмкін.

Температураны басқару режимдері

Сіздің T6 Pro Hydronic бағдарламаланатын термостатыңызды 3 түрлі басқару режимінің бірінде жұмыс істеуге орнатуға болады. Бұл параметрлер қай температураның өлшенетінін, басқарылатынын және термостаттың басты экранында көрсетілетінін анықтайды. Үйіңіздегі әрбір термостатты әртүрлі басқару режиміне орнатуға болады. Термостатты жақсырақ басқару үшін жергілікті жылыту маманынан қай басқару режимінің қолданылатынын сұраңыз.

A режимі (Тек ауа температурасы): Тек қоршаған ауа температурасын басқарады және көрсетеді.

F режимі (Тек еден температурасы): Сыртқы еден температурасы датчигін пайдаланып, тек еден температурасын басқарады және көрсетеді. Бұл басқару режимі әдетте ванна бөлмелері сияқты аймақтарда қолданылады, мұнда еден температурасын тек жұмыс уақытында, таңертең және кешке жылытуға болады.

• Нақты еден температурасы нақты еден температурасы мәнінің үстіндегі "FLR" мәтінімен көрсетіледі.
• Еден температурасының орнатылған нүктесі оны орнату үшін немесе батырмасын басқанша көрсетілмейді.
• Нақты қоршаған ауа температурасын термостаттың MENU/ TEMP (МӘЗІР/ ТЕМП) бөлімінде де көрсетуге болады.

AF режимі (Ауа және еден температурасы): Қоршаған ауа температурасын басқарады және көрсетеді, сондай-ақ сыртқы еден температурасы датчигін пайдаланып, еден температурасын қажетті еден температурасы шегінде ұстап тұрады. Ең төменгі және ең жоғары еден температурасы шектерін орнатуды жергілікті жылыту маманы жасайды және бұл сіздің жайлылығыңызды арттырудың және сонымен бірге еден жабынын қорғаудың жолы болып табылады.

• Еден температурасының ең төменгі шегі бұл режимде ауа температурасын басып тастайды және егер тым жоғары орнатылса, бөлмені қызып кетуі мүмкін. Егер бұл орын алса, орнатушыға хабарласыңыз.
• Нақты еден температурасын термостаттың MENU/ TEMP (МӘЗІР/ ТЕМП) бөлімінде де көрсетуге болады.

Жүйенің жұмыс параметрлері

1. Келесі қолжетімді Жүйе режиміне өту үшін Mode (Режим) батырмасын басыңыз.
2. Қажетті Жүйе режимі көрсетілгенше режимдерді ауыстырыңыз және оны іске қосу үшін қалдырыңыз.


Жүйе режимдері:

• Жылу
• Өшіру

Уақыт пен күнді орнатыңыз

Уақыт

1. Термостаттағы Menu (Мәзір) батырмасын басыңыз.
2. TIME (УАҚЫТ) бөліміне өту үшін немесе батырмасын басыңыз. Select (Таңдау) батырмасын басыңыз.
3. 12 немесе 24 сағаттық форматты таңдау үшін немесе батырмасын басыңыз. Select (Таңдау) батырмасын басыңыз.
4. Сағатты реттеу үшін немесе батырмасын пайдаланыңыз. Select (Таңдау) батырмасын басыңыз.
5. Минуттарды реттеу үшін немесе батырмасын пайдаланыңыз. Уақыт мәзірінен шығу үшін Select (Таңдау) батырмасын басыңыз.


Күні

1. Егер бұрын уақытты орнатқан болсаңыз, 2-қадамға өтіңіз. Егер басты экранда болсаңыз, термостаттағы Menu (Мәзір) батырмасын басыңыз.
2. DATE (КҮН) бөліміне өту үшін немесе батырмасын басыңыз. Select (Таңдау) батырмасын басыңыз.
3. Жылды реттеу үшін немесе батырмасын пайдаланыңыз. Select (Таңдау) батырмасын басыңыз.
4. Айды реттеу үшін немесе батырмасын пайдаланыңыз. Select (Таңдау) батырмасын басыңыз.
5. Күнді реттеу үшін немесе батырмасын пайдаланыңыз. Сақтау және Күн мәзірінен шығу үшін Select (Таңдау) батырмасын басыңыз.


Бағдарлама кестесі

Сіз әр күнге төрт уақыт аралығын бағдарламалай аласыз, жұмыс күндері мен демалыс күндеріне арналған әртүрлі параметрлермен. Біз алдын ала орнатылған параметрлерді (төмендегі кестеде көрсетілген) ұсынамыз, өйткені олар сіздің жылыту шығындарыңызды азайта алады.

Ояну - Сіз оянатын уақытқа және таңертең, күнге шыққанға дейін қалаған температураға орнатыңыз.
Сыртта - Үйден шығатын уақытқа және сыртта болған кезде қалаған температураға орнатыңыз (әдетте энергияны үнемдейтін деңгей).
Үйде - Үйге қайтатын уақытқа және кешке, ұйықтағанға дейін қалаған температураға орнатыңыз.
Ұйқы - Ұйықтайтын уақытқа және түнде қалаған температураға орнатыңыз (әдетте энергияны үнемдейтін деңгей).

	Ауа температурасы (A режимі/ AF режимі)	Еден температурасы (F режимі)
Ояну (6:00 am)
Сыртта (8:00 am)
Үйде (6:00 pm)
Ұйқы (10:00 pm)

ЕСКЕРТПЕ: Жоғарыдағы бағдарлама кестелерінің кез келгенін уақытша немесе тұрақты түрде өзгерту үшін.

Термостаттың қай температураны басқару режиміне конфигурацияланғанына байланысты сіз ауа немесе еден температурасын бағдарламалайсыз. Еден температурасы нақты температура мәнінің үстіндегі FLR мәтінімен көрсетіледі.

Бағдарлама кестелерін реттеу үшін

1. Термостаттағы Menu (Мәзір) батырмасын басыңыз.
2. PROG (БАҒДАРЛАМА) көрсетіледі. Select (Таңдау) батырмасын басыңыз. Содан кейін ON (ҚОСУ) көрсетіледі. (Егер сіз кестені пайдаланғыңыз келмесе, OFF (ӨШІРУ) көрсету үшін немесе басыңыз. Select (Таңдау) батырмасын басыңыз.) Select (Таңдау) батырмасын басыңыз.
3. Өңдеу үшін күнді немесе күндер жиынтығын таңдау үшін немесе батырмасын басыңыз. Select (Таңдау) батырмасын басыңыз.
4. Өңдеу үшін кесте кезеңін таңдау үшін немесе батырмасын басыңыз (Ояну, Сыртта, Үйде және Ұйқы). Select (Таңдау) батырмасын басыңыз.
5. ON (ҚОСУ) көрсетіледі. Кесте кезеңін қосулы күйінде сақтау үшін Select (Таңдау) батырмасын басыңыз. Немесе батырмасын, содан кейін кесте кезеңін өшіру үшін Select (Таңдау) батырмасын басыңыз.
6. Уақыт жыпылықтай бастайды. Кесте кезеңінің басталу уақытын реттеу үшін немесе батырмасын басыңыз. Select (Таңдау) батырмасын басыңыз.
7. Температура жыпылықтай бастайды. "Жылу" орнатылған температурасын реттеу үшін немесе батырмасын басыңыз. Select (Таңдау) батырмасын басыңыз.
8. Қалған кесте кезеңдері үшін 4-7 қадамдарды қайталаңыз.
9. Сақтау және басты экранға қайта оралу үшін аяқтағаннан кейін Home (Басты бет) батырмасын басыңыз.
10. Кестені Menu (Мәзір) бөліміне қайта оралып, жоғарыда берілген қадамдарды орындау арқылы реттеуге және ON (ҚОСУ) немесе OFF (ӨШІРУ) күйіне келтіруге болады.


Бағдарлама кестесін уақытша жоққа шығару

1. Температураны реттеу үшін немесе түймесін басыңыз.
2. Қажетті температураға жеткеннен кейін, басқа әрекет қажет емес. Жаңа температура келесі жоспарланған уақыт аралығы басталғанға дейін сақталады. Кестелік уақыт аралықтары туралы қосымша ақпаратты "Бағдарлама кестесінен" қараңыз.
3. Уақытша ұстауды болдырмау үшін, немесе түймесін басып, содан кейін Cancel (Болдырмау) түймесін басыңыз.


Бағдарлама кестесін тұрақты жоққа шығару

1. Температураны реттеу үшін немесе түймесін басыңыз.
2. TEMPORARY HOLD (УАҚЫТША ҰСТАУ) көрсетіледі және температура жыпылықтайды. Ол жыпылықтап тұрғанда, Тұрақты ұстауға өзгерту үшін Hold (Ұстау) (Mode (Режим)) түймесін басыңыз.
3. Тұрақты ұстауды болдырмау үшін, немесе түймесін басып, содан кейін Cancel (Болдырмау) түймесін басыңыз.


ЕСКЕРТПЕ: Термостат қандай температураны басқару режиміне конфигурацияланғанына байланысты, сіз ауа немесе еден температурасын реттейсіз. Еден температурасы нақты температура мәнінің үстінде FLR мәтінімен көрсетіледі. Еден температурасының мәні үй экранында жасырылған және немесе түймесін басу арқылы қайта көрсетіледі.

Демалыс бағдарламасының кестесін уақытша жоққа шығару

Демалыс ағымдағы бағдарлама кестесін ұзағырақ уақытқа жоққа шығарады. Сіз біраз уақытқа кететініңізді білген кезде осы мүмкіндікті пайдалануыңыз мүмкін.

1. Термостаттағы Menu (Мәзір) түймесін басыңыз.

2. VACA-ға өту үшін немесе түймесін басыңыз. Select (Таңдау) түймесін басыңыз. Күндер саны жыпылықтай бастайды.

3. Жаңа температура мәні бағдарлама кестесін жоққа шығаруын қалайтын күндер санын орнату үшін немесе түймесін басыңыз. Select (Таңдау) түймесін басыңыз. Температура мәні жыпылықтай бастайды.

4. Осы күндерге арналған температура мәнін реттеу үшін немесе түймесін басыңыз. Демалыс кестесін іске қосу және термостаттың үй экранына оралу үшін Select (Таңдау) түймесін басыңыз.

ЕСКЕРТПЕЛЕР:

• Белсенді демалыс кестесі термостаттың үй экранында көрсетілген температураның үстіндегі VACA арқылы көрсетіледі.
• Демалыс мерзімі аяқталғаннан кейін, термостат сіздің тұрақты бағдарлама кестесін орындайды.
• Демалыс кестесі аяқталғанға дейін қалыпты бағдарлама кестесіне қайта оралу үшін термостаттың үй экранындағы Cancel (Болдырмау) түймесін басыңыз.

ECO (Экономика) режимі

Егер сіздің термостат AF режимінде жұмыс істеуге конфигурацияланған болса және бағдарлама кестесі орындалса, сіздің жергілікті жылыту маманыңыз орнатқан еденнің ең төменгі температура шектеулерін өшіруге болады. Жылыту жүйесінің орнатылуына және пайдаланылатын еден түріне байланысты, еденнің ең төменгі температура шектеуін өшіру жайлылық қажет болмаған кезде (Кету және Ұйқы кезеңдері) энергия төлемдерін азайтуы мүмкін. Термостат еден жабынын және жүйені қорғайды, өйткені термостат әрқашан еденнің ең жоғары температура шегін және қатудан қорғаудың ең төменгі температурасын бақылайды.

1. Термостаттағы Menu (Мәзір) түймесін басыңыз.
2. ECO-ға өту үшін немесе түймесін басыңыз. Select (Таңдау) түймесін басыңыз.
3. Eco режимін ON (ҚОСУ) немесе OFF (ӨШІРУ) үшін немесе түймесін басыңыз. Select (Таңдау) түймесін басыңыз. ЕСКЕРТПЕ: Eco режимі термостат мәзірінде тек термостат AF басқару режиміне конфигурацияланған және әдепкі бойынша өшірілген (OFF) болса ғана қол жетімді.


Фаренгейт (F) немесе Цельсий (C) градустарын орнату

1. Menu (Мәзір) түймесін басыңыз.
2. F / C-ға өту үшін немесе түймесін басыңыз. Select (Таңдау) түймесін басыңыз.
3. F немесе C таңдау үшін немесе түймесін басыңыз. Содан кейін Select (Таңдау) түймесін басыңыз.
4. Үй экранына оралу үшін Home (Басты бет) түймесін басыңыз.


Пернетақтаны құлыптауды реттеу

1. Термостаттағы Menu (Мәзір) түймесін басыңыз.
2. LOCK-қа (ҚҰЛЫП) өту үшін немесе түймесін басыңыз. Select (Таңдау) түймесін басыңыз.
3. OFF, PART, (ӨШІРУ, БӨЛШЕК) немесе ON (ҚОСУ) күйіне өту үшін немесе түймесін басып, содан кейін Select (Таңдау) түймесін басыңыз.
   OFF (ӨШІРУ): Құлыптан босатылған және толық кіруге рұқсат етілген.
   PART (БӨЛШЕК): Бөліктік құлыптау, тек температураны өзгертуге рұқсат етіледі.
   ON (ҚОСУ): Кіруге рұқсат етілмеген.
4. Пернетақтаны құлыптан босату үшін CENTER (ОРТАЛЫҚ) түймесін басып, содан кейін "1234" құпия сөзін енгізіңіз. Құпия сөзді енгізу үшін, санның бірінші цифрын өзгерту үшін немесе түймесін басыңыз. Содан кейін Select (Таңдау) түймесін басыңыз. Санның екінші және төртінші цифрларын енгізу үшін осы процесті қайталаңыз. Барлық төрт сан енгізілгеннен кейін, қайтадан Select (Таңдау) түймесін басыңыз.
5. Бұл пернетақтаны құлыптан босатады.
6. Егер код дұрыс болмаса, экранда "--" сызықтары жыпылықтайды.
7. Дұрыс санды енгізу үшін бір қадам артқа қайту үшін Back (Артқа) түймесін басып, Select (Таңдау) түймесін басыңыз. ЕСКЕРТПЕ: Кейбір үлгілерде пернетақтаны құлыптау параметрі тек орнатушы мәзірінде ғана қол жетімді және пайдаланушы мәзірінде қол жетімді емес.

Адаптивті интеллектуалды қалпына келтіру

Уақыт өте келе, Resideo T6 Pro термостаты жүйеңіздің қалаған температураға жетуі қанша уақыт алатынын "үйренеді". Сіз күткен уақытта жайлы болуыңызды қамтамасыз ету үшін ол жылыту жүйесін ертерек қосады.

Батареяны ауыстыру

Егер сіздің термостатыңыз орнатылған кезде айнымалы ток қуатымен жұмыс істеу үшін сыммен қосылған болса, батареялар міндетті емес (резервтік қуатты қамтамасыз ету үшін). Егер сіздің термостатыңыз айнымалы ток қуатымен жұмыс істеу үшін сыммен қосылмаған болса, онда батареялар қажет.

Батареяның заряды аз белгішесі пайда болған кезде дереу жаңа батареяларды орнатыңыз. Белгіше батареялардың заряды таусылғанға дейін шамамен екі ай бұрын пайда болады.
Батареяның заряды аз белгішесі пайда болмаса да, батареяларды жылына бір рет немесе үйден бір айдан артық уақытқа кетпес бұрын ауыстыру керек.
Егер батареялар екі минут ішінде салынса, уақыт пен күнді қайта орнатудың қажеті жоқ. Барлық басқа параметрлер жадта тұрақты сақталады және батарея қуатын қажет етпейді.

ЕСКЕРТПЕ: Батареяларды ауыстырған кезде сілтілі батареяларды пайдалану ұсынылады.

Батареяның заряды аз ескертуі пайда болған кезде, термостатты босату үшін ақырын басыңыз, содан кейін оны қабырғаға орнатудан абайлап тартыңыз.

Ескертулер

Егер ескерту немесе еске салғыш болса, ескерту белгішесі Басты бетте пайда болады.

Батарея зарядының төмендігі туралы ескерту

1. BATT (БАТАРЕЯ), ескерту белгішесі және батарея белгішесі Басты бетте көрсетілген кезде батареяларды ауыстыру қажет.

2. Батарея қуаты өте төмен болған кезде, батарея қуатын үнемдеу үшін термостаттың артқы жарығы өшіріледі.

3. Батарея қуаты өте төмен болған кезде тек BATT (БАТАРЕЯ), ескерту белгішесі және батарея белгішесі көрсетіледі.

Ескертулерді немесе еске салғыштарды кейінге қалдыру және тазарту

1. Menu (Мәзір) түймесін басып, содан кейін дисплей ALRT (ЕСКЕРТУ) көрсеткенше түймесін басыңыз.
2. Қандай ескертулер бар екенін көрсету үшін Select (Таңдау) түймесін басыңыз.
3. SNZE (SNOOZE) (КЕЙІНГЕ ҚАЛДЫРУ) сөзі пайда болады.
4. Еске салғышты 7 күнге кейінге қалдыру үшін қайтадан Select (Таңдау) түймесін басыңыз.
5. Ескертуді тазарту үшін Select (Таңдау) түймесін басып, содан кейін CLER (Clear) (ТАЗАРТУ) күйіне өту үшін түймесін басыңыз.
6. Еске салғышты тазарту үшін Select (Таңдау) түймесін басыңыз.


*Кейбір ескертулерді кейінге қалдыруға немесе тазартуға болмайды. Егер бұл орын алса, жергілікті жылыту маманыңызға хабарласыңыз. Жүйеге қызмет көрсету қажет болуы мүмкін.

Ақаулықтарды жою

Егер термостатыңызда қиындықтар туындаса, келесі ұсыныстарды қолданып көріңіз. Көптеген мәселелерді тез және оңай түзетуге болады.

Электрлік рейтингтер

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Honeywell T6 Pro Hydronic, TH6100AF2004 - Бағдарламаланатын термостат нұсқаулығы жүктеп алу

Сізге ұнауы мүмкін

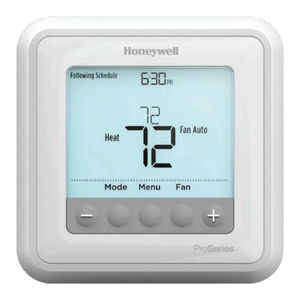

Honeywell T6 Pro бағдарламаланатын термостат нұсқаулығы

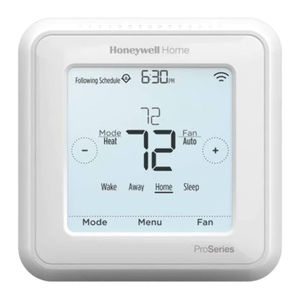

Honeywell Lyric T6 Pro Ақаулықтарды жою нұсқаулығы

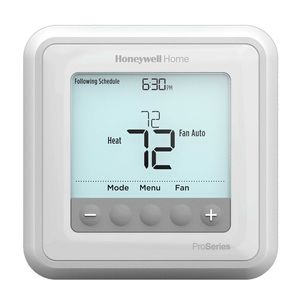

Honeywell T6 Pro бағдарламаланатын термостат нұсқаулығы
