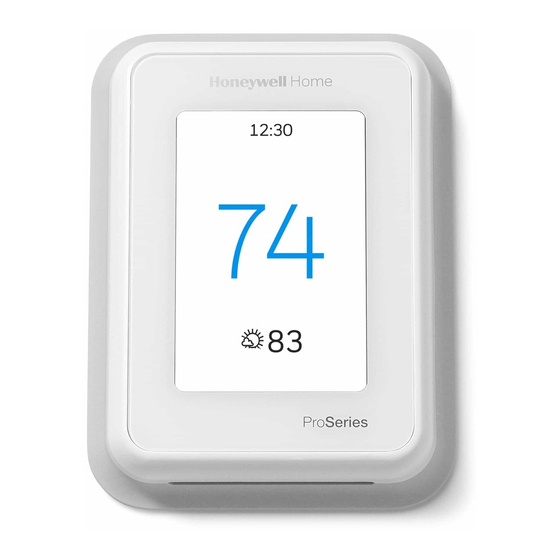

Guia de instalação do termostato inteligente Honeywell T10 PRO

O pacote inclui

• Termostato inteligente T10 Pro
• Sistema de montagem UWP™
• Adaptador de instalação padrão (adaptador de caixa de junção)
• Placa de cobertura – média: tamanho 5-11/64" X 5-1/2" X 11/16" (131,4 mm x 139,7 mm x 17,5 mm)
• Sensor de ar interno sem fio RedLINK (QTD 1)
• Parafusos e buchas
• Guia de instalação profissional
• Guia de primeiros passos

Compatibilidade

• Compatível com a maioria dos sistemas de aquecimento, refrigeração e bomba de calor
• Obrigatório: alimentação de 24 VCA (fio "C")
• Não funciona com aquecimento de rodapé elétrico (120-240 V)
• Não funciona com sistemas de milivolts
• Smartphone ou tablet Android ou iOS

Assistência ao cliente

WEB honeywellhome.com

PHONE 1-800-633-3991

Instalação do sistema de montagem UWP

1. Abra a embalagem para encontrar o UWP. Consulte a Figura 1.


2. Posicione o UWP na parede. Nivele e marque as posições dos furos. Consulte a Figura 2.
   Faça furos nas posições marcadas e, em seguida, bata levemente as buchas de parede fornecidas na parede usando um martelo.
   ‒ Faça furos de 7/32" para drywall.


3. Abra a porta e insira os fios através do orifício de fiação do UWP. Consulte a Figura 3.


4. Coloque o UWP sobre as buchas de parede. Insira e aperte os parafusos de montagem fornecidos com o UWP. Não aperte demais. Aperte até que o UWP não se mova mais. Feche a porta. Consulte a Figura 4.

   Use 3 parafusos fornecidos #8 1-1/2"

Instalação opcional da placa de cobertura

Use a placa de cobertura opcional quando:

• Montar o termostato em uma caixa de junção elétrica
• Ou quando você precisa cobrir a lacuna de tinta do termostato antigo.

5. Separe o adaptador da caixa de junção da placa de cobertura. Consulte a Figura 5.


6. Monte o adaptador da caixa de junção na parede ou em uma caixa elétrica usando qualquer um dos oito orifícios para parafusos. Insira e aperte os parafusos de montagem fornecidos com o kit da placa de cobertura. Não aperte demais. Certifique-se de que a placa adaptadora esteja nivelada. Consulte a Figura 6.


7. Prenda o UWP pendurando-o no gancho superior do adaptador da caixa de junção e, em seguida, encaixando a parte inferior do UWP no lugar. Consulte a Figura 7.


8. Encaixe a placa de cobertura no adaptador da caixa de junção. Consulte a Figura 8.


Fiação do UWP

Pressione as guias para colocar os fios nos orifícios internos de seus terminais correspondentes no UWP (um fio por terminal) até que estejam firmemente no lugar. Puxe suavemente os fios para verificar se estão seguros. Se precisar soltar os fios novamente, pressione as guias do terminal nas laterais do UWP.

Esta fiação é apenas um exemplo, a sua pode variar.

Designações de terminais

Sistemas convencionais		Sistemas de bomba de calor
Terminal	Descrição	Terminal	Descrição
S/S	Entrada para um sensor interno/externo com fio	S/S	Entrada para um sensor interno/externo com fio
Y	Estágio 1 do compressor	Y	Estágio 1 do compressor
Y2	Estágio 2 do compressor	Y2	Estágio 2 do compressor
G	Relé do ventilador Fio comum de 24 VCA de	G	Relé do ventilador Fio comum de 24 VCA de
C	lado secundário do transformador de resfriamento (se houver 2 transformadores)	C	lado secundário do transformador de resfriamento
K*	Conecte ao K no adaptador de fio C	K*	Conecte ao K no adaptador de fio C
U/U**	Relé para umidificador, desumidificador ou ventilador	U/U**	Relé para umidificador, desumidificador ou ventilador
A		L/A	Conecte ao monitor do compressor
W	Estágio 1 de aquecimento	O/B	Válvula de comutação para bombas de calor
W2	Estágio 2 de aquecimento	Aux	Aquecimento de apoio
		E	Aquecimento de emergência
R	Transformador de aquecimento de 24 VCA	R	Transformador de aquecimento de 24 VCA
Rc	Transformador de resfriamento de 24 VCA	Rc	Transformador de resfriamento de 24 VCA

* O adaptador de fio C THP9045A1098 é usado em sistemas de aquecimento/resfriamento quando você tem apenas quatro fios no termostato e precisa de um quinto fio para um fio comum. Use o terminal K no lugar dos terminais Y e G em sistemas convencionais ou de bomba de calor para fornecer controle do ventilador e do compressor através de um único fio; o fio não utilizado se torna então o seu fio comum. Consulte as instruções do THP9045 para obter mais informações.

** Consulte a nota sobre a fiação dos terminais U na página seguinte.

Guias deslizantes de configuração

Definir guia deslizante R, veja a Figura 9

• Use o jumper integrado (R Slider Tab) para diferenciar entre sistemas de um ou dois transformadores.
• Se houver apenas um fio R e ele estiver conectado ao terminal R, Rc ou RH no termostato antigo, defina o controle deslizante para a posição up (para cima) (1 wire) (1 fio).
• Se houver um fio conectado ao terminal R e um fio conectado ao terminal Rc, defina o controle deslizante para a posição down (para baixo) (2 wires) (2 fios).


Definir guia deslizante U, veja a Figura 10

• Use o jumper integrado (U Slider Tab) para o dispositivo IAQ.
• Quando o U Slider Tab estiver na posição para baixo (2 wires) (2 fios), os contatos U serão um conjunto de contatos secos.
• Se o seu dispositivo IAQ for alimentado pelo transformador de resfriamento, mova o U Slider Tab para a posição para cima (1 wire) (1 fio). Quando isso for feito, o terminal U inferior será conectado internamente ao terminal Rc. Nesta aplicação, você conectaria um fio do seu dispositivo IAQ ao terminal U superior e o outro ao lado comum do transformador de resfriamento. A configuração de 1 fio é mais comumente usada ao usar um amortecedor de ar fresco para ventilação ou usar um ventilador de baixa velocidade para desumidificação.
• Veja os exemplos de fiação abaixo.


Umidificador, desumidificador ou ventilador para toda a casa

Usando a guia deslizante U

Conectado ao umidificador, desumidificador ou ventilador com transformador integrado.

Conectado ao amortecedor de ar fresco alimentado pelo transformador da fornalha.

Conectado ao umidificador, ventilador ou amortecedor alimentado por transformador externo

Conectado ao terminal do ventilador de baixa velocidade no HVAC para desumidificação

Fiação

NOTAS:

1. Use fio de termostato de calibre 18 a 22. Não é necessário cabo blindado.
2. Defina o R Slider Tab no UWP para a posição para cima (1 wire) (1 fio) para sistemas de 1 transformador ou para a posição para baixo (2 wires) (2 fios) para sistemas de 2 transformadores. Consulte "Guias deslizantes de configuração".
3. Defina o U Slider Tab como mostrado nos diagramas acima.

Sistemas convencionais

Sistema 1H/1C (1 transformador)
R Alimentação
Rc [R+Rc unidos pelo Slider Tab]
Y Contator do compressor
C* Comum de 24 VCA
W Relé de aquecimento
G Relé do ventilador

Sistema 1H/1C (2 transformadores)
R Alimentação (transformador de aquecimento)
Rc Alimentação (transformador de resfriamento)
Y Contator do compressor
C* Comum de 24 VCA do transformador de resfriamento
W Relé de aquecimento
G Relé do ventilador

Sistema 2H/2C (1 transformador)
R Alimentação
Rc [R+Rc unidos pelo Slider Tab]
Y Contator do compressor (estágio 1)
C* Comum de 24 VCA
W Relé de aquecimento (estágio 1)
G Relé do ventilador
W2 Relé de aquecimento (estágio 2)
Y2 Contator do compressor (estágio 2)

Painel de relé de água quente
R Alimentação
Rc [R+Rc unidos pelo Slider Tab]
W Relé de aquecimento
C* Comum de 24 VCA

NOTA: Se o painel não fornecer 24 volts CA em R e C, defina o controle deslizante para a posição para baixo e conecte um transformador separado a Rc e C.

Sistema somente de aquecimento com ventilador
R Alimentação
Rc [R+Rc unidos pelo Slider Tab]
C* Comum de 24 VCA
W Relé de aquecimento
G Relé do ventilador

Sistema somente de resfriamento com ventilador
R Alimentação
Rc [R+Rc unidos pelo Slider Tab]
Y Contator do compressor
C* Comum de 24 VCA
G Relé do ventilador

* Este termostato requer um fio C. Se um fio C não estiver disponível, use o acessório adaptador de fio C THP9045A1098.

Sistemas de bombas de calor

Sistema de bomba de calor 1H/1C
R Alimentação
Rc [R+Rc unidos pelo Slider Tab]
Y Contator do compressor
C* Comum de 24 VCA
O/B Válvula de comutação
G Relé do ventilador

Sistema de bomba de calor 2H/1C
R Alimentação
Rc [R+Rc unidos pelo Slider Tab]
Y Contator do compressor
C* Comum de 24 VCA
O/B Válvula de comutação
G Relé do ventilador
Aux Aquecimento auxiliar**
E Relé de aquecimento de emergência**
L Entrada de falha da bomba de calor

Sistema de bomba de calor 2H/2C
R Alimentação
Rc [R+Rc unidos pelo Slider Tab]
Y Contator do compressor (estágio 1)
C* Comum de 24 VCA
O/B Válvula de comutação
G Relé do ventilador
Y2 Contator do compressor (estágio 2)
L Entrada de falha da bomba de calor

Sistema de bomba de calor 3H/2C
R Alimentação
Rc [R+Rc unidos pelo Slider Tab]
Y Contator do compressor (estágio 1)
C* Comum de 24 VCA
O/B Válvula de comutação
G Relé do ventilador
Aux Aquecimento auxiliar**
E Relé de aquecimento de emergência**
Y2 Contator do compressor (estágio 2)
L Entrada de falha da bomba de calor

NOTE: Não use W para aplicações de bomba de calor. O aquecimento auxiliar deve ser conectado a AUX ou E.

* Este termostato requer um fio C. Se um fio C não estiver disponível, use o acessório adaptador de fio C THP9045A1098.

** Se você não tiver fios separados para os terminais Aux e E, conecte o fio ao terminal Aux.

Montagem do termostato

1. Empurre o excesso de fio de volta para a abertura na parede.
2. Feche a porta do UWP. Ele deve permanecer fechado sem inchaço.
3. Alinhe o UWP com o termostato e empurre suavemente até que o termostato se encaixe no lugar.

Observação: Se você usou a placa de cobertura opcional, remova o anel de acabamento cinza do termostato antes da etapa 3. Em seguida, alinhe o termostato com a placa de cobertura e empurre suavemente até que o termostato se encaixe no lugar.

Observação: Se necessário, puxe suavemente para remover o termostato do UWP

Configuração do instalador

O visor irá guiá-lo através da configuração do equipamento, conectando-se a sensores sem fio e conectando-se ao Wi-Fi.

A etapa final na configuração é um local onde você pode inserir o nome da sua empresa e informações de contato, bem como o número do seu Contractor PRO™.

Essas informações de contato serão exibidas com mensagens de alerta ou lembrete para mantê-lo conectado ao seu cliente.

Insira o número da conta Contractor PRO™ da sua empresa para participar de promoções periódicas. Ganhe incentivos, como pontos de bônus para cada termostato T10 Pro Smart que você instalar durante os períodos promocionais elegíveis. O número da sua conta é um número de 8 dígitos que inclui um zero à esquerda (exemplo 01234567).

Para perguntas sobre este bônus ou associação ao programa de fidelidade Contractor PRO™, entre em contato conosco pelo telefone 1-800-919-4835 ou contractorpro@resideo.com.

Como usar seu termostato

A tela será ativada ao pressionar a área central da temperatura exibida.

1. Temperatura interna
   Exibe a temperatura interna atual.
2. Prioridade atual
   Exibe o tipo de prioridade e o número de cômodos que estão sendo priorizados.
3. Umidade interna
   Exibe a umidade interna atual.
4. Ajustar temperatura
   Toque nas setas para cima e para baixo para definir a temperatura desejada.
5. Menu
   Contém recursos como modo, ventilador, programação, prioridade e outras configurações do termostato.
6. Temperatura desejada
   Exibe a temperatura desejada.

Como usar a prioridade

A prioridade cria uma temperatura média em sua casa com base em cômodos específicos. Isso permite que você priorize o conforto onde quiser.

1. Salas selecionadas
As salas que você selecionar manualmente criam uma temperatura média em sua casa.
2. Sala não selecionada
Não contribuirá para a temperatura média.
3. Sala selecionada
Contribuirá para a temperatura média.

1. Salas ativas
As salas com movimento detectado são automaticamente selecionadas para criar uma temperatura média em sua casa.
2. Sala sem atividade
Nenhum movimento é detectado. Não contribuirá para a temperatura média.
3. Sala com atividade
O movimento é detectado. Contribuirá para a temperatura média.

Como encontrar mais opções

1. Toque no botão Menu (Menu).


2. Role para cima e para baixo para ver mais opções.


As opções de menu incluem

Configuração do instalador

• Tipo de sistema
• Lembretes de controle de IAQ (umid., desumid., vent.)

Teste do instalador

• Ligue o equipamento de aquecimento, resfriamento ou IAQ

Dispositivos e sensores

• Visualize, adicione ou remova sensores internos RedLINK
• Identifique sensores sem fio
• Adicione informações sobre dispositivos de sensores sem fio

Informações do termostato

• Número de ID MAC
• Endereço IP
• Código de data
• Número do modelo
• Data de construção
• Aplicativo Stat
• Versão do firmware
• Inicialização do aplicativo Stat #
• Hardware

Informações do revendedor

Encontrando o código de data (código de acesso) para a configuração do instalador.
Abra o ícone Menu (Menu) e escolha Thermostat Information (Informações do termostato). Anote o código de data.

Alertas e notificações

1. O ponto vermelho acima do ícone Menu (Menu) indica um alerta ou notificação ativo. Toque no ícone Menu (Menu) para visualizar os alertas e notificações ativos.


2. Toque em Notifications (Notificações) para abrir este menu.


3. Toque na mensagem de alerta para ver mais informações sobre o alerta.


Solução de problemas

A tela está em branco

• Verifique o disjuntor e reinicie-o, se necessário.
• Certifique-se de que o interruptor de alimentação no sistema de aquecimento e resfriamento está ligado.
• Certifique-se de que a porta da fornalha está bem fechada.

A tela está difícil de ler

• Verifique a configuração em MENU / Preferences (MENU/Preferências) / Inactive backlight (Luz de fundo inativa) brightness (brilho) ou Inactive sleep backlight (Luz de fundo inativa para suspensão) brightness (brilho)

O sistema de aquecimento ou resfriamento não responde

• Toque em MENU para ir para o modo do sistema. Defina para aquecimento. Certifique-se de que o ponto de ajuste de aquecimento está acima da temperatura ambiente.
• Toque em MENU para ir para o modo do sistema. Defina para resfriamento. Certifique-se de que o ponto de ajuste de resfriamento está abaixo da temperatura ambiente.
• Verifique o disjuntor e reinicie-o, se necessário.
• Certifique-se de que o interruptor de alimentação no sistema de aquecimento e resfriamento está ligado.
• Certifique-se de que a porta da fornalha está bem fechada.

As configurações de temperatura não mudam

Certifique-se de que as temperaturas de aquecimento e resfriamento estão definidas para intervalos aceitáveis:

• Aquecimento: 4,5 °C a 32,0 °C (40 °F a 90 °F)
• Resfriamento: 10,0 °C a 37,0 °C (50 °F a 99 °F)

"Cool On" (Resfriamento ligado) ou "Heat On" (Aquecimento ligado) está piscando

• O recurso de proteção do compressor está ativado. Aguarde 5 minutos para que o sistema seja reiniciado com segurança, sem danificar o compressor.

O aquecimento auxiliar funciona no resfriamento

• Para sistemas de bomba de calor, verifique se não há um fio conectado a W em sistemas UWP. Consulte "Sistemas de bomba de calor".

O resfriamento funciona com uma solicitação de aquecimento

• Para sistemas de bomba de calor, verifique se não há um fio conectado a W em sistemas UWP. Consulte "Sistemas de bomba de calor".

O aquecimento funciona com o resfriamento

• Verifique se não há um fio conectado a W para sistemas de bomba de calor. Consulte "Fiação".

O sensor não se conecta

• Pressione e segure Connect (Conectar) no sensor sem fio por 15 segundos. O LED ficará âmbar. Retorne ao menu do termostato e pressione Menu > Devices and Sensors (Menu > Dispositivos e sensores). Siga as instruções na tela para adicionar o sensor.

RISCO DE CHOQUE ELÉTRICO
Pode causar choque elétrico ou danos ao equipamento. Desconecte a energia antes de iniciar a instalação.

RISCO DE DANOS AO EQUIPAMENTO
A proteção do compressor é ignorada durante o teste. Para evitar danos ao equipamento, evite acionar o compressor rapidamente.

AVISO SOBRE MERCÚRIO
Se este produto estiver substituindo um controle que contém mercúrio em um tubo selado, não coloque o controle antigo no lixo. Entre em contato com a autoridade local de gerenciamento de resíduos para obter instruções sobre reciclagem e descarte adequado.

Especificações

Intervalos de temperatura
Aquecimento: 4,5 °C a 32,0 °C (40 °F a 90 °F)
Resfriamento: 10,0 °C a 37,0 °C (50 °F a 99 °F)

Temperatura ambiente operacional
0 °C a 48,9 °C (32 °F a 120 °F)

Temperatura de envio
-28,9 °C a 48,9 °C (-20 °F a 120 °F)

Umidade relativa operacional
5% a 90% (sem condensação)

Classificações elétricas

Terminal	Tensão (50/60 Hz)	Corrente de funcionamento
W Aquecimento (Powerpile)	20-30 VCA 750 mV CC	0,02-1,0 A 100 mA CC
W2 (Aux) Aquecimento	20-30 VCA	0,02-1,0 A
E Aquecimento de emergência	20-30 VCA	0,02-0,5 A
Y Compressor Estágio 1	20-30 VCA	0,02-1,0 A
Y2 Compressor Estágio 2	20-30 VCA	0,02-1,0 A
G Ventilador	20-30 VCA	0,02-0,5 A
O/B Transferência	20-30 VCA	0,02-0,5 A
L/A Entrada	20-30 VCA	0,02-0,5 A
U	20-30 VCA	0,02-0,5 A

Consumo de energia
3 VA

Dimensões físicas em polegadas (mm) (A x L x P)
Termostato Wi-Fi T10 PRO:
4,9" x 3,7" x 0,93" (125,4 x 94,1 x 23,68)

Sistema de montagem UWP (incluído):
2-9/32" x 2-13/64" x 2-43/64" (58 x 56 x 10)

Adaptador de instalação padrão (incluído):
3-29/32" x 3-57/64" x 21/32" (99 x 99 x 17)

Placa de cobertura – média (incluída):
5-11/64" x 5-1/2" x 11/16" (131,4 x 139,7 x 17,5)

Placa de cobertura – grande (THP2400A1068):
6-7/64" x 6-7/64" x 9/32" (155 x 155 x 7)

Garantia limitada de 5 anos

Para obter informações sobre a garantia, acesse
http://honeywellhome.com

Informações regulatórias

REGULAMENTOS DA FCC
§ 15.19 (a)(3)
Este dispositivo está em conformidade com a parte 15 das normas da FCC. A operação está sujeita às duas condições a seguir:

1. Este dispositivo não pode causar interferência prejudicial e
2. Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferências que possam causar operação indesejada.

REGULAMENTOS DA IC
RSS-GEN
Este dispositivo está em conformidade com os RSSs isentos de licença da Industry Canada.
A operação está sujeita às duas condições a seguir:

1. Este dispositivo não pode causar interferência; e
2. Este dispositivo deve aceitar qualquer interferência, incluindo interferências que possam causar operação indesejada do dispositivo.

Aviso da FCC (Parte 15.21) (somente EUA)
Alterações ou modificações não aprovadas expressamente pela parte responsável pela conformidade podem anular a autoridade do usuário para operar o equipamento.

O produto não deve ser descartado com outros resíduos domésticos. Verifique os centros de coleta autorizados ou recicladores autorizados mais próximos. O descarte correto de equipamentos em fim de vida útil ajudará a evitar potenciais consequências negativas para o meio ambiente e a saúde humana.

www.resideo.com
Resideo Inc., 1985 Douglas Drive North
Golden Valley, MN 55422

©2019 Resideo Technologies, Inc. Este produto é fabricado pela Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991

A marca comercial Honeywell Home é usada sob licença da Honeywell International Inc. Todos os direitos reservados.
33-00423EFS—03 M.S. Rev. 03-19
Impresso nos EUA

Referências

• Honeywell Home | Conforto e segurança para casa inteligente

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Guia de instalação do termostato inteligente Honeywell T10 PRO

Idiomas disponíveis
