Guia de Instalação do Termóstato Inteligente Honeywell T10 PRO

O pacote inclui

• Termóstato Inteligente T10 Pro
• Sistema de Montagem UWP™
• Adaptador de Instalação Padrão (adaptador de caixa de junção)
• Placa de Cobertura – Média: Tamanho 5-11/64" X 5-1/2" X 11/16" (131,4 mm x 139,7 mm x 17,5 mm)
• Sensor de Ar Interior Sem Fios RedLINK (QTD 1)
• Parafusos e Buchas
• Guia de Instalação Profissional
• Guia de Introdução

Compatibilidade

• Compatível com a maioria dos sistemas de aquecimento, arrefecimento e bomba de calor
• Obrigatório: Alimentação de 24 VCA ("C" fio)
• Não funciona com aquecimento de rodapé elétrico (120-240 V)
• Não funciona com sistemas de milivolts
• Smartphone ou tablet Android ou iOS

Assistência ao cliente

WEB honeywellhome.com

PHONE 1-800-633-3991

Instalação do Sistema de Montagem UWP

1. Abra a embalagem para encontrar o UWP. Veja a Figura 1.


2. Posicione o UWP na parede. Nivele e marque as posições dos orifícios. Veja a Figura 2.
   Faça orifícios nas posições marcadas e, em seguida, bata levemente as buchas de parede fornecidas na parede com um martelo.
   ‒ Faça orifícios de 7/32" para gesso cartonado.


3. Puxe a porta para abrir e insira os fios através do orifício de cablagem do UWP. Veja a Figura 3.


4. Coloque o UWP sobre as buchas de parede. Insira e aperte os parafusos de montagem fornecidos com o UWP. Não aperte demais. Aperte até que o UWP não se mova mais. Feche a porta. Veja a Figura 4.

   Use 3 parafusos fornecidos #8 1-1/2"

Instalação da Placa de Cobertura Opcional

Use a Placa de Cobertura Opcional quando:

• Montar o termóstato numa caixa de junção elétrica
• Ou quando precisar de cobrir o espaço da tinta do termóstato antigo.

5. Separe o Adaptador de Caixa de Junção da Placa de Cobertura. Veja a Figura 5.


6. Monte o Adaptador de Caixa de Junção na parede ou numa caixa elétrica usando qualquer um dos oito orifícios de parafuso. Insira e aperte os parafusos de montagem fornecidos com o Kit da Placa de Cobertura. Não aperte demais. Certifique-se de que a Placa Adaptadora está nivelada. Veja a Figura 6.


7. Anexe o UWP pendurando-o no gancho superior do Adaptador de Caixa de Junção e, em seguida, encaixando a parte inferior do UWP no lugar. Veja a Figura 7.


8. Encaixe a Placa de Cobertura no Adaptador de Caixa de Junção. Veja a Figura 8.


Cablagem UWP

Pressione as guias para colocar os fios nos orifícios internos dos seus terminais correspondentes no UWP (um fio por terminal) até que estejam firmemente no lugar. Puxe suavemente os fios para verificar se estão seguros. Se precisar de soltar os fios novamente, pressione as guias dos terminais nas laterais do UWP.

Esta cablagem é apenas um exemplo, a sua pode variar.

Designações dos terminais

Sistemas Convencionais		Sistemas de bomba de calor
Terminal	Descrição	Terminal	Descrição
S/S	Entrada para um sensor interior/exterior com fio	S/S	Entrada para um sensor interior/exterior com fio
Y	Compressor Estágio 1	Y	Compressor Estágio 1
Y2	Compressor Estágio 2	Y2	Compressor Estágio 2
G	Relé do ventilador Fio comum de 24 VCA de	G	Relé do ventilador Fio comum de 24 VCA de
C	lado secundário do transformador de arrefecimento (se 2 transformadores)	C	lado secundário do transformador de arrefecimento
K*	Ligar a K no adaptador de fio C	K*	Ligar a K no adaptador de fio C
U/U**	Relé para humidificador, desumidificador ou ventilador	U/U**	Relé para humidificador, desumidificador ou ventilador
A		L/A	Ligar ao monitor do compressor
W	Aquecimento Estágio 1	O/B	Válvula de inversão para bombas de calor
W2	Aquecimento Estágio 2	Aux	Aquecimento de reserva
		E	Aquecimento de emergência
R	Transformador de aquecimento de 24 VCA	R	Transformador de aquecimento de 24 VCA
Rc	Transformador de arrefecimento de 24 VCA	Rc	Transformador de arrefecimento de 24 VCA

* O adaptador de fio C THP9045A1098 é usado em sistemas de aquecimento/arrefecimento quando tem apenas quatro fios no termóstato e precisa de um quinto fio para um fio comum. Use o terminal K em vez dos terminais Y e G em sistemas convencionais ou de bomba de calor para fornecer controlo do ventilador e do compressor através de um único fio; o fio não utilizado torna-se então o seu fio comum. Consulte as instruções do THP9045 para obter mais informações.

** Consulte a nota sobre a cablagem dos terminais U na página seguinte.

Definir os separadores deslizantes

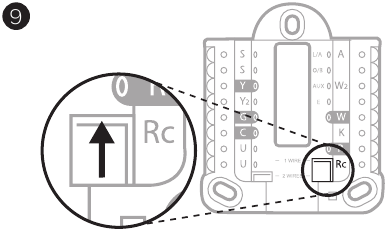

Definir o separador deslizante R, ver a Figura 9

• Utilize o jumper incorporado (separador deslizante R) para diferenciar entre um ou dois sistemas de transformadores.
• Se existir apenas um fio R e este estiver ligado ao terminal R, Rc ou RH no termóstato antigo, defina o cursor para a posição para cima (1 fio).
• Se existir um fio ligado ao terminal R e um fio ligado ao terminal Rc, defina o cursor para a posição para baixo (2 fios).

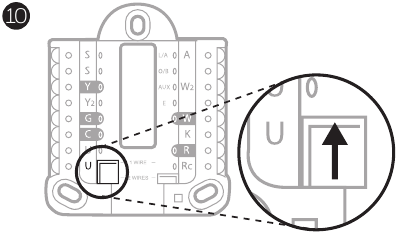

Definir o separador deslizante U, ver a Figura 10

• Utilize o jumper incorporado (separador deslizante U) para o dispositivo IAQ.
• Quando o separador deslizante U está na posição para baixo (2 fios), os contactos U são um conjunto de contactos secos.
• Se o seu dispositivo IAQ for alimentado pelo transformador de arrefecimento, mova o separador deslizante U para a posição para cima (1 fio). Quando isto é feito, o terminal U inferior é ligado internamente ao terminal Rc. Nesta aplicação, ligaria um fio do seu dispositivo IAQ ao terminal U superior e o outro ao lado comum do transformador de arrefecimento. A definição de 1 fio é mais comummente utilizada quando se utiliza uma válvula de ar fresco para ventilação ou quando se utiliza uma ventoinha de baixa velocidade para desumidificação.
• Consulte os exemplos de cablagem abaixo.

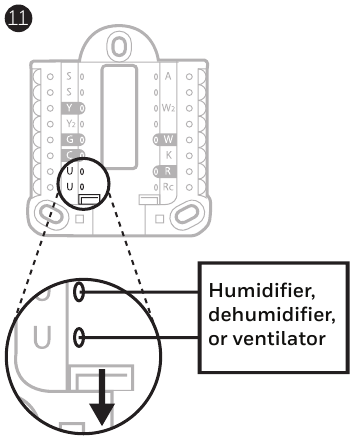

Humidificador, desumidificador ou ventilador para toda a casa

Utilizar o separador deslizante U

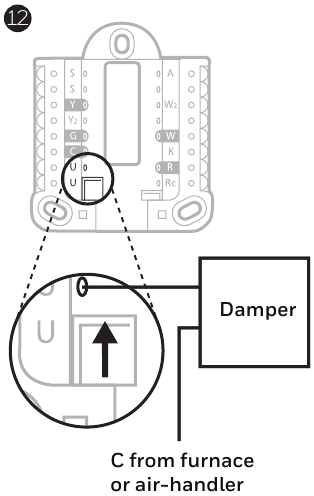

Cablado ao humidificador, desumidificador ou ventilador com transformador incorporado.

Cablado à válvula de ar fresco alimentada pelo transformador da fornalha.

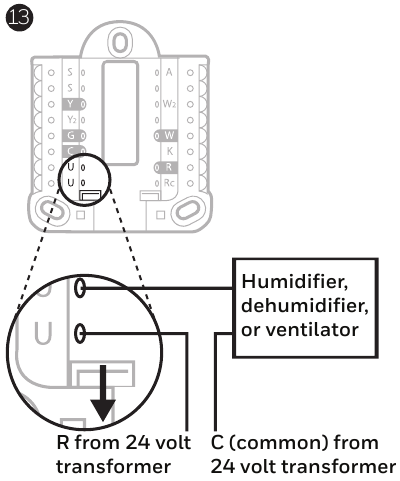

Cablado ao humidificador, ventilador ou válvula alimentados por transformador externo

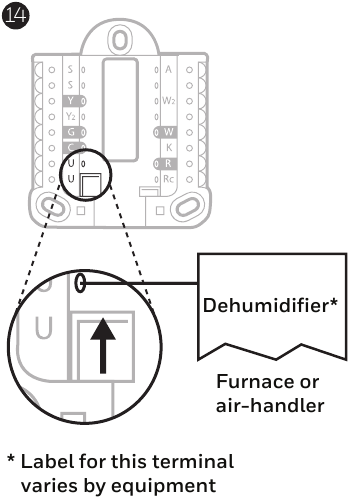

Cablado ao terminal da ventoinha de baixa velocidade no HVAC para desumidificação

Cablagem

NOTAS:

1. Utilize fio de termóstato de 18 a 22 AWG. Não é necessário cabo blindado.
2. Defina o separador deslizante R no UWP para a posição para cima (1 fio) para sistemas de 1 transformador ou para a posição para baixo (2 fios) para sistemas de 2 transformadores. Consulte "Definir os separadores deslizantes".
3. Defina o separador deslizante U conforme mostrado nos diagramas acima.

Sistemas convencionais

Sistema 1H/1C (1 transformador)
R Alimentação
Rc [R+Rc unidos pelo separador deslizante]
Y Contator do compressor
C* Comum de 24 V CA
W Relé de aquecimento
G Relé da ventoinha

Sistema 1H/1C (2 transformadores)
R Alimentação (transformador de aquecimento)
Rc Alimentação (transformador de arrefecimento)
Y Contator do compressor
C* Comum de 24 V CA do transformador de arrefecimento
W Relé de aquecimento
G Relé da ventoinha

Sistema 2H/2C (1 transformador)
R Alimentação
Rc [R+Rc unidos pelo separador deslizante]
Y Contator do compressor (fase 1)
C* Comum de 24 V CA
W Relé de aquecimento (fase 1)
G Relé da ventoinha
W2 Relé de aquecimento (fase 2)
Y2 Contator do compressor (fase 2)

Painel de relé de água quente
R Alimentação
Rc [R+Rc unidos pelo separador deslizante]
W Relé de aquecimento
C* Comum de 24 V CA

NOTA: Se o painel não fornecer 24 volts CA em R e C, defina o cursor para a posição para baixo e ligue um transformador separado a Rc e C.

Sistema apenas de aquecimento com ventoinha
R Alimentação
Rc [R+Rc unidos pelo separador deslizante]
C* Comum de 24 V CA
W Relé de aquecimento
G Relé da ventoinha

Sistema apenas de arrefecimento com ventoinha
R Alimentação
Rc [R+Rc unidos pelo separador deslizante]
Y Contator do compressor
C* Comum de 24 V CA
G Relé da ventoinha

* Este termóstato requer um fio C. Se um fio C não estiver disponível, utilize o acessório adaptador de fio C THP9045A1098.

Sistemas de bombas de calor

Sistema de bomba de calor 1H/1C
R Alimentação
Rc [R+Rc unidos pelo separador deslizante]
Y Contator do compressor
C* Comum de 24 V CA
O/B Válvula de comutação
G Relé da ventoinha

Sistema de bomba de calor 2H/1C
R Alimentação
Rc [R+Rc unidos pelo separador deslizante]
Y Contator do compressor
C* Comum de 24 V CA
O/B Válvula de comutação
G Relé da ventoinha
Aux Aquecimento auxiliar**
E Relé de aquecimento de emergência**
L Entrada de falha da bomba de calor

Sistema de bomba de calor 2H/2C
R Alimentação
Rc [R+Rc unidos pelo separador deslizante]
Y Contator do compressor (fase 1)
C* Comum de 24 V CA
O/B Válvula de comutação
G Relé da ventoinha
Y2 Contator do compressor (fase 2)
L Entrada de falha da bomba de calor

Sistema de bomba de calor 3H/2C
R Alimentação
Rc [R+Rc unidos pelo separador deslizante]
Y Contator do compressor (fase 1)
C* Comum de 24 V CA
O/B Válvula de comutação
G Relé da ventoinha
Aux Aquecimento auxiliar**
E Relé de aquecimento de emergência**
Y2 Contator do compressor (fase 2)
L Entrada de falha da bomba de calor

NOTA: NÃO utilize W para aplicações de bomba de calor. O aquecimento auxiliar deve ser cablado para AUX ou E.

* Este termóstato requer um fio C. Se um fio C não estiver disponível, utilize o acessório adaptador de fio C THP9045A1098.

** Se não tiver fios separados para os terminais Aux e E, ligue o fio ao terminal Aux.

Montar o termóstato

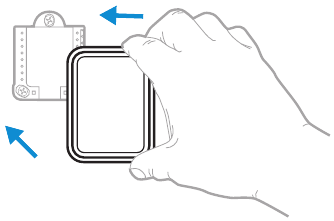

1. Empurre o excesso de fio de volta para a abertura na parede.
2. Feche a porta do UWP. Esta deve permanecer fechada sem inchaços.

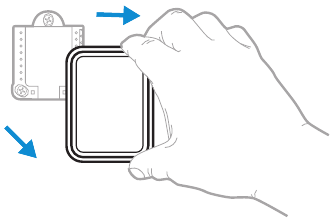

3. Alinhe o UWP com o termóstato e empurre suavemente até o termóstato encaixar no lugar.

Nota: Se utilizou a placa de cobertura opcional, remova o anel de guarnição cinzento do termóstato antes do passo 3. Em seguida, alinhe o termóstato com a placa de cobertura e empurre suavemente até o termóstato encaixar no lugar.

Nota: Se necessário, puxe suavemente para remover o termóstato do UWP

Configuração do instalador

O ecrã irá guiá-lo através da configuração do equipamento, da ligação a sensores sem fios e da ligação a Wi-Fi.

O passo final na configuração é um local onde pode introduzir o nome da sua empresa e as informações de contacto, bem como o seu número de Contractor PRO™.

Essas informações de contacto serão exibidas com mensagens de alerta ou lembrete para o manter conectado ao seu cliente.

Introduza o número de conta Contractor PRO™ da sua empresa para participar em promoções periódicas. Ganhe incentivos, como pontos de bónus para cada termóstato T10 Pro Smart que instalar durante os períodos promocionais elegíveis. O seu número de conta é um número de 8 dígitos que inclui um zero à esquerda (exemplo: 01234567).

Se tiver questões sobre este bónus ou sobre a adesão ao programa de fidelidade Contractor PRO™, contacte-nos através do número 1-800-919-4835 ou contractorpro@resideo.com.

Como utilizar o seu termóstato

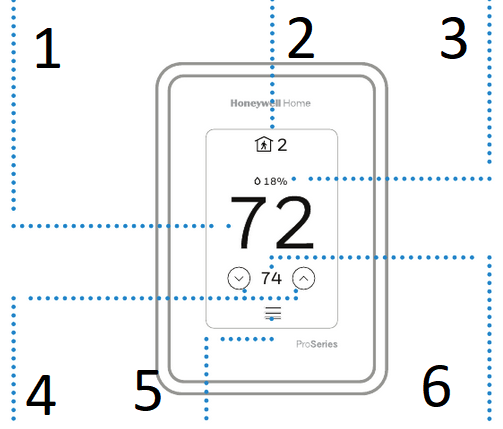

O ecrã irá ativar ao premir a área central da temperatura apresentada.

1. Temperatura interior
   Apresenta a temperatura interior atual.
2. Prioridade atual
   Apresenta o tipo de prioridade e o número de divisões a serem priorizadas.
3. Humidade interior
   Apresenta a humidade interior atual.
4. Ajustar temperatura
   Toque nas setas para cima e para baixo para definir a temperatura pretendida.
5. Menu
   Contém funcionalidades como modo, ventoinha, programação, prioridade e outras definições do termóstato.
6. Temperatura pretendida
   Apresenta a temperatura pretendida.

Como utilizar a Prioridade

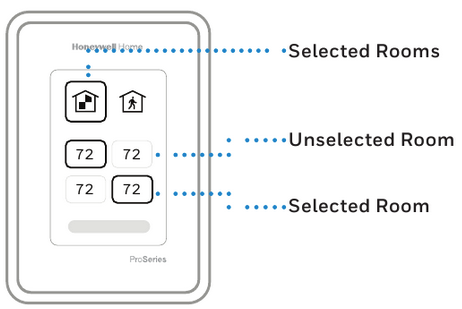

A Prioridade cria uma temperatura média na sua casa com base em divisões específicas. Isto permite-lhe priorizar o conforto onde o pretende.

1. Salas selecionadas
As divisões que selecionar manualmente criam uma temperatura média na sua casa.
2. Divisão não selecionada
Não contribuirá para a temperatura média.
3. Divisão selecionada
Contribuirá para a temperatura média.

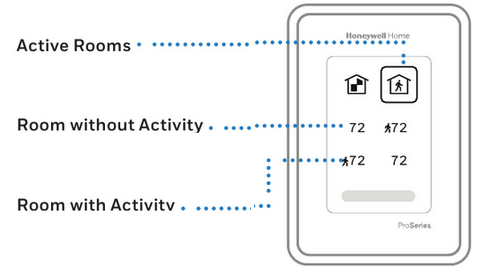

1. Divisões ativas
As divisões com movimento detetado são automaticamente selecionadas para criar uma temperatura média na sua casa.
2. Divisão sem atividade
Não é detetado movimento. Não contribuirá para a temperatura média.
3. Divisão com atividade
É detetado movimento. Contribuirá para a temperatura média.

Como encontrar mais opções

1. Toque no botão do menu.


2. Deslize para cima e para baixo para mais opções.


As opções do menu incluem

Configuração do instalador

• Tipo de sistema
• Lembretes de controlo IAQ (hum, dehum, vent)

Teste do instalador

• Ligar equipamento de aquecimento, arrefecimento ou IAQ

Dispositivos e sensores

• Ver, adicionar ou remover sensores interiores RedLINK
• Identificar sensores sem fios
• Adicionar informações do dispositivo de sensores sem fios

Informações do termóstato

• Número de ID MAC
• Endereço IP
• Código de data
• Número do modelo
• Data de construção
• Aplicação Stat
• Versão do firmware
• Arranque da aplicação Stat n.º
• Hardware

Informações do revendedor

Encontrar o código de data (código de acesso) para a configuração do instalador.
Abra o ícone Menu e escolha Informações do termóstato. Anote o código de data.

Alertas e notificações

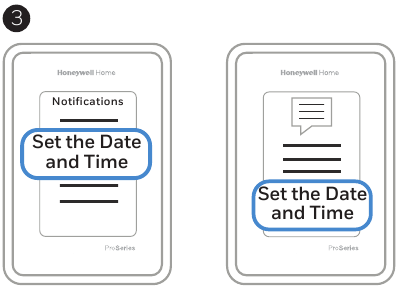

1. O ponto vermelho acima do ícone Menu indica um alerta ou notificação ativo. Toque no ícone Menu para ver Alertas e notificações ativos.


2. Toque em Notificações para abrir este menu.


3. Toque na mensagem de alerta para ver mais informações sobre o alerta.


Resolução de problemas

O ecrã está em branco

• Verifique o disjuntor e reinicie-o, se necessário.
• Certifique-se de que o interruptor de alimentação no sistema de aquecimento e arrefecimento está ligado.
• Certifique-se de que a porta da fornalha está bem fechada.

O ecrã é difícil de ler

• Verifique a definição em MENU / Preferências / Luminosidade da retroiluminação inativa ou Luminosidade da retroiluminação inativa em suspensão

O sistema de aquecimento ou arrefecimento não responde

• Toque em MENU para aceder ao modo do sistema. Defina para aquecimento. Certifique-se de que o ponto de referência do aquecimento está acima da temperatura ambiente.
• Toque em MENU para aceder ao modo do sistema. Defina para arrefecimento. Certifique-se de que o ponto de referência do arrefecimento está abaixo da temperatura ambiente.
• Verifique o disjuntor e reinicie-o, se necessário.
• Certifique-se de que o interruptor de alimentação no sistema de aquecimento e arrefecimento está ligado.
• Certifique-se de que a porta da fornalha está bem fechada.

As definições de temperatura não se alteram

Certifique-se de que as temperaturas de aquecimento e arrefecimento estão definidas para intervalos aceitáveis:

• Aquecimento: 4,5 °C a 32,0 °C (40 °F a 90 °F)
• Arrefecimento: 10,0 °C a 37,0 °C (50 °F a 99 °F)

"Arrefecimento ligado" ou "Aquecimento ligado" está intermitente

• A funcionalidade de proteção do compressor está ativada. Aguarde 5 minutos para que o sistema seja reiniciado de forma segura, sem danificar o compressor.

O aquecimento auxiliar funciona no arrefecimento

• Para sistemas de bomba de calor, verifique se não existe um fio ligado a W em sistemas UWP. Consulte "Sistemas de bomba de calor".

O arrefecimento funciona com uma solicitação de aquecimento

• Para sistemas de bomba de calor, verifique se não existe um fio ligado a W em sistemas UWP. Consulte "Sistemas de bomba de calor".

O aquecimento funciona com o arrefecimento

• Verifique se não existe um fio ligado a W para sistemas de bomba de calor. Consulte "Cablagem".

O sensor não se liga

• Mantenha premido Ligar no sensor sem fios durante 15 segundos. O LED ficará âmbar. Regresse ao menu do termóstato e prima Menu > Dispositivos e sensores. Siga as instruções apresentadas no ecrã para adicionar o sensor.

PERIGO ELÉTRICO
Pode causar choque elétrico ou danos no equipamento. Desligue a alimentação antes de iniciar a instalação.

PERIGO DE DANOS NO EQUIPAMENTO
A proteção do compressor é ignorada durante o teste. Para evitar danos no equipamento, evite acionar o compressor rapidamente.

AVISO DE MERCÚRIO
Se este produto estiver a substituir um controlo que contenha mercúrio num tubo selado, não coloque o controlo antigo no lixo. Contacte a sua autoridade local de gestão de resíduos para obter instruções sobre a reciclagem e a eliminação adequada.

Especificações

Intervalos de temperatura
Aquecimento: 4,5 °C a 32,0 °C (40 °F a 90 °F)
Arrefecimento: 10,0 °C a 37,0 °C (50 °F a 99 °F)

Temperatura ambiente de funcionamento
0 °C a 48,9 °C (32 °F a 120 °F)

Temperatura de transporte
-28,9 °C a 48,9 °C (-20 °F a 120 °F)

Humidade relativa de funcionamento
5% a 90% (sem condensação)

Classificações elétricas

Terminal	Tensão (50/60 Hz)	Corrente de funcionamento
W Aquecimento (Pilha de energia)	20-30 V CA 750 mV CC	0,02-1,0 A 100 mA CC
W2 (Aux) Aquecimento	20-30 V CA	0,02-1,0 A
E Aquecimento de emergência	20-30 V CA	0,02-0,5 A
Y Estágio 1 do compressor	20-30 V CA	0,02-1,0 A
Y2 Estágio 2 do compressor	20-30 V CA	0,02-1,0 A
G Ventoinha	20-30 V CA	0,02-0,5 A
O/B Transição	20-30 V CA	0,02-0,5 A
L/A Entrada	20-30 V CA	0,02-0,5 A
U	20-30 V CA	0,02-0,5 A

Consumo de energia
3 VA

Dimensões físicas em polegadas (mm) (A x L x P)

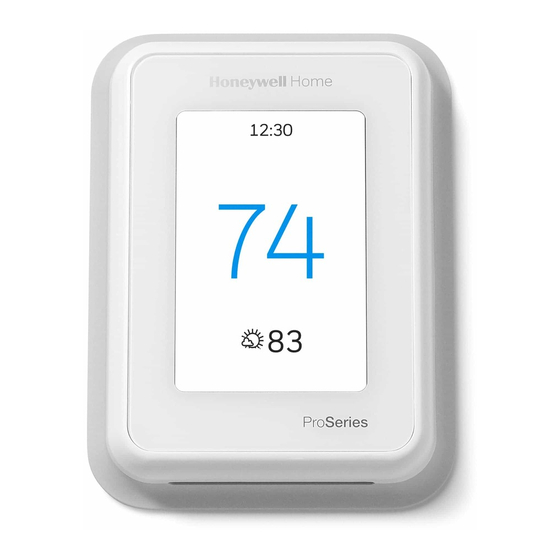

Termóstato Wi-Fi T10 PRO:
125,4 x 94,1 x 23,68 (4,9" x 3,7" x 0,93")

Sistema de montagem UWP (incluído):
58 x 56 x 10 (2-9/32" x 2-13/64" x 2-43/64")

Adaptador de instalação padrão (incluído):
99 x 99 x 17 (3-29/32" x 3-57/64" x 21/32")

Placa de cobertura – Média (incluída):
131,4 x 139,7 x 17,5 (5-11/64" x 5-1/2" x 11/16")

Placa de cobertura – Grande (THP2400A1068):
155 x 155 x 7 (6-7/64" x 6-7/64" x 9/32")

Garantia limitada de 5 anos

Para obter informações sobre a garantia, aceda a
http://honeywellhome.com

Informações regulamentares

REGULAMENTOS DA FCC
§ 15.19 (a)(3)
Este dispositivo está em conformidade com a parte 15 das Normas da FCC. O funcionamento está sujeito às duas condições seguintes:

1. Este dispositivo não pode causar interferências prejudiciais e
2. Este dispositivo tem de aceitar qualquer interferência recebida, incluindo interferências que possam causar um funcionamento indesejado.

REGULAMENTOS DA IC
RSS-GEN
Este dispositivo está em conformidade com as RSS isentas de licença da Industry Canada.
O funcionamento está sujeito às duas condições seguintes:

1. Este dispositivo não pode causar interferências; e
2. Este dispositivo tem de aceitar qualquer interferência, incluindo interferências que possam causar um funcionamento indesejado do dispositivo.

Aviso da FCC (Parte 15.21) (apenas para os EUA)
Alterações ou modificações não expressamente aprovadas pela entidade responsável pela conformidade podem anular a autoridade do utilizador para operar o equipamento.

O produto não deve ser eliminado juntamente com outros resíduos domésticos. Verifique os centros de recolha autorizados ou recicladores autorizados mais próximos. A eliminação correta dos equipamentos em fim de vida útil ajudará a evitar potenciais consequências negativas para o ambiente e para a saúde humana.

www.resideo.com
Resideo Inc., 1985 Douglas Drive North
Golden Valley, MN 55422

©2019 Resideo Technologies, Inc. Este produto é fabricado pela Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991

A marca comercial Honeywell Home é utilizada sob licença da Honeywell International Inc. Todos os direitos reservados.
33-00423EFS—03 M.S. Rev. 03-19
Impresso nos EUA.

Referências

• Honeywell Home | Conforto e segurança para casas inteligentes

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Guia de Instalação do Termóstato Inteligente Honeywell T10 PRO

Idiomas disponíveis
