Honeywell Lyric T6 Pro Wi-Fi programmeeritava termostaadi kasutusjuhend

Komplekt sisaldab

• Lyric T6 PRO Wi-Fi termostaat
• UWP paigaldussüsteem
• Honeywelli standardne paigaldusadapter (J-box adapter)
• Honeywelli dekoratiivne katteplaat – Väike; suurus 4-49/64 tolli = 121 mm.
• Kruvid ja ankrud
• Professionaalne paigaldusjuhend
• Kiirjuhend

Ühilduvus

• Ühildub enamiku kütte-, jahutus- ja soojuspumba süsteemidega
• Vajalik: 24 VAC toide ("C" juhe)
• Ei tööta elektrilise põrandaküttega (120-240V)
• Ei tööta millivolt süsteemidega
• Android või iOS nutitelefon või tahvelarvuti

Klienditugi

VEEB customer.honeywell.com

TELEFON 1-800-633-3991

UWP paigaldussüsteemi paigaldamine

1. Avage pakend, et leida UWP. Vaata joonist 1.

2. Asetage UWP seinale. Tasandage ja märkige augu asukohad. Vaata joonist 2.
   Puurige augud märgitud kohtadesse ja seejärel koputage kaasasolevad seinakinnitused kergelt haamriga seina.
   ‒ Puurige 7/32" augud kipsplaadi jaoks.

3. Tõmmake uks lahti ja sisestage juhtmed läbi UWP juhtmestiku augu. Vaata joonist 3.

4. Asetage UWP seinakinnituste kohale. Sisestage ja pingutage UWP-ga kaasasolevad kinnituskruvid. Ärge pingutage üle. Pingutage, kuni UWP kruvid #8 1-1/2" ei liigu enam. Sulgege uks. Vaata joonist 4.

   Kasutage 3x kaasasolevaid kruvisid #8 1-1/2"

Valikulise dekoratiivse katteplaadi paigaldamine

Kasutage valikulist katteplaati, kui:

• Paigaldate termostaadi elektrikilbi külge
• Või kui teil on vaja katta vana termostaadi värvi vahe.

5. Eraldage ühenduskarbi adapter katteplaadist. Vaata joonist 5.

6. Paigaldage ühenduskarbi adapter seinale või elektrikilbile, kasutades mis tahes kaheksast kruviaugust. Sisestage ja pingutage katteplaadi komplektiga kaasasolevad kinnituskruvid. Ärge pingutage üle. Veenduge, et adapterplaat oleks tasane. Vaata joonist 6.

7. Kinnitage UWP, riputades selle ühenduskarbi adapteri ülemisele konksule ja seejärel klõpsates UWP põhja paika. Vaata joonist 7.

8. Klõpsake katteplaat ühenduskarbi adapterile. Vaata joonist 8.


UWP juhtmestik

Vajutage sakke alla, et panna juhtmed UWP vastavate klemmide sisemistesse aukudesse (üks juhe klemmi kohta), kuni need on kindlalt paigas. Tõmmake õrnalt juhtmeid, et veenduda, et need on kindlalt kinnitatud. Kui teil on vaja juhtmeid uuesti vabastada, vajutage alla UWP külgedel olevaid klemmi sakke.

See juhtmestik on vaid näide, teie oma võib erineda.

Klemmi tähised

Tavapärased süsteemid		Soojuspumba süsteemid
Klemm	Kirjeldus	Klemm	Kirjeldus
S/S	Universaalne sisend juhtmega sise-, välisanduri jaoks	S/S	Universaalne sisend juhtmega sise-, välisanduri jaoks
Y	Kompressori aste 1	Y	Kompressori aste 1
Y2	Kompressori aste 2	Y2	Kompressori aste 2
G	Ventilaatori relee	G	Ventilaatori relee
C	24VAC ühine juhe jahutustrafo sekundaarselt küljelt (kui on 2 trafot)	C	24VAC ühine juhe jahutustrafo sekundaarselt küljelt
K*	Ühendage K-ga Wire Saver Module'il	K*	Ühendage K-ga Wire Saver Module'il
U/U**	Universaalne relee ventilatsiooni jaoks	U/U**	Universaalne relee ventilatsiooni jaoks
A		L/A	Ühendage kompressori monitoriga
W	Kütte aste 1	O/B	Ümberlülitusventiil soojuspumpade jaoks
W2	Kütte aste 2	Aux	Varuküte
		E	Hädaabiküte
R	24 VAC kütte trafo	R	24 VAC kütte trafo
Rc	24 VAC jahutuse trafo	Rc	24 VAC jahutuse trafo

* THP9045A1023 Wire Saver Module'it kasutatakse kütte/jahutuse süsteemides, kui teil on termostaadi juures ainult neli juhet ja teil on vaja viiendat juhet ühise juhtme jaoks. Kasutage K-terminali tavaliste või soojuspumba süsteemide Y- ja G-terminalide asemel, et tagada ventilaatori ja kompressori juhtimine ühe juhtme kaudu — kasutamata juhtmest saab siis teie ühine juhe. Lisateabe saamiseks vaadake THP9045 juhiseid.

** Ventilatsioon ei ole saadaval kõikidel mudelitel. Kui U liugur on allasendis (2 juhet), on U kontaktid kuiv kontaktide komplekt. Kui teie ventilatsioonisüsteem vajab 24 volti, liigutage U liugur ülesasendisse (1 juhe). Alumine U klemm on sisemiselt ühendatud Rc klemmiga. Selles rakenduses ühendate ühe juhtme oma siibrilt ülemisele U klemmile ja teise trafo ühisele küljele.

Liugurite seadistamine

Seadistage R liugur, vaata joonist 9.

• Kasutage sisseehitatud džemprit (R liugur), et eristada ühe või kahe trafo süsteeme.
• Kui on ainult üks R juhe ja see on ühendatud vana termostaadi R, Rc või RH klemmiga, seadke liugur üles asendisse (1 juhe).
• Kui üks juhe on ühendatud R klemmiga ja teine juhe on ühendatud Rc klemmiga, seadke liugur alla asendisse (2 juhet).

Seadistage U liugur, vaata joonist 10.

• Kasutage universaalse relee sisseehitatud džemprit (U liugur) ventilatsiooni juhtmestikuks. Pange tähele, et ventilatsiooni ei toetata kõikidel mudelitel.
• Kui U liugur on allasendis (2 juhet), on U kontaktid kuiv kontaktide komplekt.
• Kui ventilaatorit toidab jahutustrafo, liigutage džemperi lüliti ülesasendisse (1 juhe). Kui see lüliti on seatud asendisse 1 juhe, on alumine U klemm sisemiselt ühendatud Rc klemmiga. Selles rakenduses ühendage üks juhe ventilatsiooni siibrilt U klemmile ja teine jahutussüsteemi trafo ühisele küljele.

Juhtmestik

MÄRKUSED:

1. Saadavalolevad juhtmestiku konfiguratsioonid erinevad tootemudelite/tootenumbrite lõikes.
2. Kasutage 18- kuni 22- gabariidiga termostaadi juhet. Varjestatud kaabel ei ole nõutav.
3. Seadke UWP-l olev R-liugur ülemisse asendisse (1 juhe) 1 trafo süsteemide jaoks või alumisse asendisse (2 juhet) 2 trafo süsteemide jaoks. Vaadake "Liugurite seadistamine".
4. Seadke U-liugur ülemisse asendisse (1 juhe) mittevõimsusega ventilatsiooni jaoks või alumisse asendisse (2 juhet) võimsusega ventilatsiooni jaoks. Vaadake "Liugurite seadistamine".

Tavalised süsteemid

1H/1C süsteem (1 trafo)
R Toide
Rc [R+Rc ühendatud liuguriga]
Y Kompressori kontaktor
C 24VAC ühine
W Kütte relee
G Ventilaatori relee

1H/1C süsteem (2 trafot)
R Toide (kütte trafo)
Rc Toide (jahutus trafo)
Y Kompressori kontaktor
C 24 VAC ühine jahutus trafo
W Kütte relee
G Ventilaatori relee

2H/2C süsteem (1 trafo)
R Toide
Rc [R+Rc ühendatud liuguriga]
Y Kompressori kontaktor (1. etapp)
C 24VAC ühine
W Kütte relee (1. etapp)
G Ventilaatori relee
W2 Kütte relee (2. etapp)
Y2 Kompressori kontaktor (2. etapp)

Sooja vee releepaneel
R Toide
Rc [R+Rc ühendatud liuguriga]
W Kütte relee
C 24VAC ühine

MÄRKUS: Kui paneel ei paku 24 volti vahelduvvoolu R-is ja C-s, seadke liugur alumisse asendisse ja ühendage eraldi trafo Rc-ga ja C-ga.

Ainult kütte süsteem ventilaatoriga
R Toide
Rc [R+Rc ühendatud liuguriga]
C 24VAC ühine
W Kütte relee
G Ventilaatori relee

Ainult jahutuse süsteem ventilaatoriga
R Toide
Rc [R+Rc ühendatud liuguriga]
Y Kompressori kontaktor
C 24VAC ühine
G Ventilaatori relee

Soojuspumpade süsteemid

1H/1C soojuspumba süsteem
R Toide
Rc [R+Rc ühendatud liuguriga]
Y Kompressori kontaktor
C 24VAC ühine
O/B Ümberlülitusventiil
G Ventilaatori relee

2H/1C soojuspumba süsteem
R Toide
Rc [R+Rc ühendatud liuguriga]
Y Kompressori kontaktor
C 24VAC ühine
O/B Ümberlülitusventiil
G Ventilaatori relee
Aux Abiküte
E Avariikütte relee
L Soojuspumba rikke sisend

2H/2C soojuspumba süsteem
R Toide
Rc [R+Rc ühendatud liuguriga]
Y Kompressori kontaktor (1. etapp)
C 24VAC ühine
O/B Ümberlülitusventiil
G Ventilaatori relee
Y2 Kompressori kontaktor (2. etapp)
L Soojuspumba rikke sisend

3H/2C soojuspumba süsteem
R Toide
Rc [R+Rc ühendatud liuguriga]
Y Kompressori kontaktor (1. etapp)
C 24VAC ühine
O/B Ümberlülitusventiil
G Ventilaatori relee
Aux Abiküte
E Avariikütte relee
Y2 Kompressori kontaktor (2. etapp)
L Soojuspumba rikke sisend

MÄRKUS: Seda rakendust ei toeta kõik termostaadi mudelid.

Ventilatsioonisüsteemid

MÄRKUS: Ventilatsioon ei ole saadaval kõikidel mudelitel.

U-liuguri kasutamine

Ühendatud ERV/HRV kogu maja ventilaatoriga, millel on sisemine toiteallikas.

Ühendatud värske õhu klapiga, mida toidab ahju trafo.

Termostaadi paigaldamine

1. Lükake liigne juhe tagasi seinaavasse.

2. Sulgege UWP uks. See peaks jääma suletuks ilma punnitamiseta.
3. Joondage UWP termostaadiga ja lükake õrnalt, kuni termostaat klõpsatab oma kohale.
4. Vajadusel tõmmake termostaat õrnalt UWP-st eemaldamiseks


Paigaldaja seadistus – termostaadi kasutamine

Seadistamine termostaadi abil

• Pärast Lyric termostaadi sisselülitamist puudutage termostaadil START SETUP (ALUSTA SEADISTAMIST). Teilt küsitakse, kas soovite seadistamist teha Lyric rakenduse kaudu. Puudutage No (Ei).
• Puudutage või , et lülituda paigaldaja seadistamise (Installer Set Up (ISU)) valikute vahel.
• Puudutage Edit (Muuda) või puudutage tekstiala ja seejärel puudutage või , et muuta vaike seadistusvalikut.
• Puudutage Done (Valmis) või puudutage tekstiala, et seadistust kinnitada, või vajutage Cancel (Tühista).
• Puudutage või , et jätkata teise ISU valiku seadistamist.

MÄRKUSED:

• Kõigi seadistusparameetrite loendi nägemiseks minge "Paigaldaja seadistusvalikud (ISU) – täpsem menüü". Termostaat kuvab ISU nime ja ISU numbri.
• Seadistamise lõpetamiseks ja seadete salvestamiseks kerige ISU loendi lõpus olevale Finish (Lõpeta) ekraanile.
• Puudutage Select (Vali) või puudutage tekstiala, et muudatused salvestada ja väljuda, või puudutage , et naasta esialgsele seadistusekraanile.

Vaata ISU-t

Muuda ISU-t

Paigaldaja seadistus – Lyric rakenduse kasutamine

Seadistamine Lyric rakenduse abil

Laadige alla Lyric rakendus App Store'ist või Google Play'st, et kasutada peidetud PRO paigaldusfunktsiooni, mis võimaldab teil termostaati konfigureerida ja samal ajal isiklikult kutsuda oma klienti installitud termostaadiga ühendust võtma.

Sisenemine töövõtja režiimi

Töövõtja režiimi sisenemiseks vajutage ja hoidke all Lyric logo 5 sekundit. Seejärel puudutage Confirm (Kinnita), et alustada töövõtja režiimi kasutamist. Järgige samme, et isiklikult kutsuda oma klienti oma Lyric rakendusega ühendust võtma.

Paigaldaja seadistus – täpsem menüü

Täpsema menüü avamiseks vajutage ja hoidke all Menu (Menüü) nuppu 5 sekundit. Puudutage või , et liikuda täpsema menüü valikute vahel.

Täpsema menüü valikud

Device Setup (Seadme seadistus)
Seda kasutatakse seadme ISU seadistusele juurdepääsuks.

Screen Lock (Ekraanilukk)
Termostaadi puuteekraani saab seadistada täielikult või osaliselt lukustuma.

Rater View (Hinnangu vaade)
Ainult lugemiseks mõeldud koht kõigi ventilatsiooniseadete vaatamiseks.

System Test (Süsteemi test)
Testige kütte- ja jahutussüsteemi.

Range Stop (Temperature) (Vahemiku peatus (temperatuur))
Seadke minimaalsed, maksimaalsed, jahutus- ja küttetemperatuuri seadepunktid.

Reset (Lähtesta)
Juurdepääs kõigile termostaadi lähtestamisvalikutele. See on ainus koht tehaseseadete lähtestamisele juurdepääsuks.

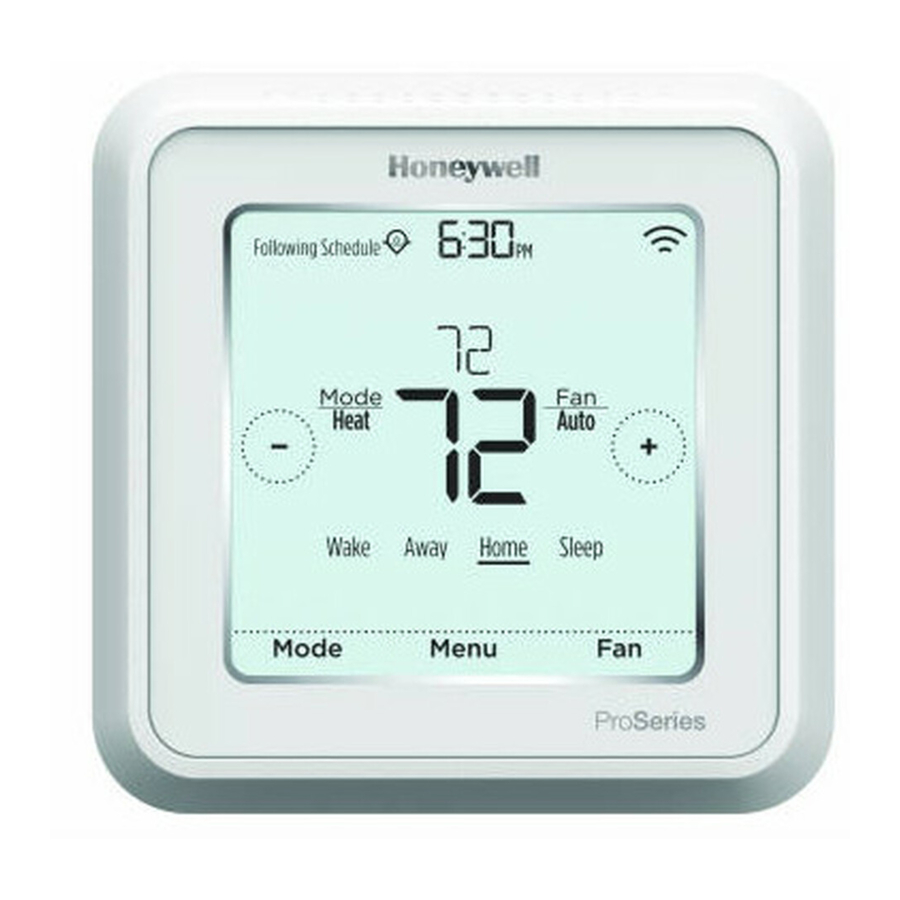

Põhifunktsioonid

1. Süsteemi oleku teave
   Jahutus sees, Küte sees, Avariiküte sees, Taastamine või Automaatne ümberlülitus sees.
2. Aeg, ISU # või Hoiatus #
3. Ühenduse oleku teave
   Wi-Fi ühenduse olek: Ühendatud, Katkestatud või Wi-Fi on väljas.
4. Ajakava teave
   Järgides ajapõhist või asukohapõhist temperatuuri reguleerimist.
5. Sõnumside
   Kuvab seadme seadistusvalikuid, menüüvalikuid, meeldetuletusi, ajakava tühistamisi.
6. Soovitud temperatuur
   Kuvab praeguse soovitud temperatuuri seadistuse.
7. Sisetemperatuur
   Kuvab praeguse sisetemperatuuri.
8. Ajakava periood
   Kuvab ajakava perioodi: Ärkamine/Eemal/Kodus/Uni.
9. Režiim
   Valige süsteemi režiim:
   Auto/Küte/Jahutus/Väljas/EM Küte (Avariiküte).
10. Menüü
    Puudutage valikute kuvamiseks. Alustage siit programmi ajakava seadistamiseks.
    Märkus: Pikk vajutus Menüü nupule 5 sekundit, et pääseda juurde täpsema menüü valikutele.
11. Ventilaator
    Valige ventilaatori režiim Auto/Sees/Tsirkuleeri.

Ekraan ärkab üles, vajutades kuvatava temperatuuri keskmist ala.
Ekraan jääb põlema 45 sekundiks. Heledust saab reguleerida menüüs.

Paigaldaja seadistusvalikud (ISU) – täpsem menüü

Märkus: Saadaolevad ISU valikud võivad varieeruda sõltuvalt termostaadi mudelist ja seadmete seadistusest.

Tabel 1.

#ISU	ISU nimi	ISU valikud (vaikeväärtused on paksus kirjas)	Märkused
120	Ajakava tüüp	Ajakava puudub MO-SU = Iga päev sama MO-FR, SA, SU = 5-1-1 ajakava MO-FR, SA-SU = 5-2 ajakava Iga päev = Iga päev individuaalne	Saate siin muuta vaikeväärtust MO-FR, SA-SU ajakava. Perioodide redigeerimiseks päevade jooksul, temperatuuri seadepunktide või ajakava sisse/välja lülitamiseks minge avakuval MENU/SCHEDULE (MENÜÜ/AJAKAVA).
125	Temperatuuri skaala	Fahrenheit, Celsius
130	Välistemperatuur	Ei, Juhtmega, Internet	Valige välistemperatuuri andmeallikas. See ISU vaikimisi Internet, kui see on registreeritud rakenduses Lyric ja ühtegi juhtmega väliandurit pole valitud. Soovitame kasutada juhtmega väliandurit, mis on ühendatud UWP "S" klemmidega. (Vt "Juhtmestikku") Välistemperatuur on vajalik järgmiste ISU-de seadistamiseks: ISU 355 Kompressori lukustus, ISU 356 Lisakütte lukustus, ISU 1013 Madala välistemperatuuri ventilatsiooni lukustus, ISU 1014 Kõrge välistemperatuuri ventilatsiooni lukustus ja ISU 1015 Kõrge väline kastepunkti ventilatsiooni lukustus.
200	Süsteemi tüüp	Tavaline sundõhk Soojuspump Katel Ainult jahutus	Põhiline valik süsteemist, mida teie termostaat juhib.
205	Seadme tüüp	Tavaline sundõhkküte: Standardgaas (STD GAS), Kõrge efektiivsusega gaas (EFF GAS) Õli, Elekter, Ventilaatoripool Soojuspump: Õhk-õhk, Geotermaalne Katel: Kuum vesi, Aur	See valik valib seadme tüübi, mida teie termostaat juhib. Märkus: seda valikut EI kuvata, kui ISU 200 on seatud ainult jahutusele.
218	Ümberlülitusventiil	0/B jahutamisel, 0/B kütmisel	See ISU kuvatakse ainult siis, kui ISU 200 on seatud soojuspumbale. Valige, kas ümberlülitusventiil O/B peaks pingestuma jahutamisel või kütmisel
220	Jahutusastmed (#200=Conv/ 200-HP)	0, 1, 2
221	Kütteastmed/Aux/E Astmed (#200-Conv./ 200-HP)	Kütteastmed: 0,1,2 AUX/E astmed: 0,1	Tavaliste süsteemide puhul maksimaalselt 2 kütteastet, soojuspumba süsteemide puhul maksimaalselt 1 Aux/E aste.
230	Ventilaatori juhtimine	Seadmed, Termostaat	See ISU kuvatakse ainult siis, kui ISU 205 on seatud elektrilisele sundõhule või ventilaatoripoolile
253	Aux/E juhtimine	Mõlemad Aux/E, Kas Aux/E	Seadke "EITHER AUX/E" (KAS AUX/E), kui soovite seadistada ja juhtida lisakütet ja hädakütet eraldi. Seda ISU kuvatakse ainult siis, kui ISU 200 on seatud soojuspumbale JA kui ISU 221 Aux/E astmed = 1
255	Aux kütte tüüp	Elektriline, Gaas/õli (või fossiilne sundõhk)	Seda ISU kuvatakse ainult siis, kui ISU 200 on seatud soojuspumbale JA kui ISU 221 Aux/E kütteastmed = 1 Märkus: selle ISU valikud võivad varieeruda sõltuvalt termostaadi mudelist.

Tabel 2.

#ISU	ISU nimi	ISU valikud (vaikeväärtused on paksus kirjas)	Märkused
256	EM kütte tüüp	Elektriline, Gaas/õli (või fossiilne sundõhk)	Seda ISU kuvatakse ainult siis, kui ISU 200 on seatud soojuspumbale JA kui ISU 221 Aux/E kütteastmed = 1 JA kui ISU 253 on seatud AUX/E kütet eraldi käitama. Märkus: see ISU ei pruugi mõnel mudelil üldse saadaval olla.
260	Fossiilse komplekti juhtimine	Termostaat, Väline (Fossiilkütuse komplekt juhib varukütet)	Seda ISU kuvatakse ainult siis, kui ISU 200 on seatud soojuspumbale JA kui ISU 221 Aux/E kütteastmed = 1 JA kui ISU 256 on seatud gaasile/õlile. Märkus: see ISU ei pruugi mõnel mudelil üldse saadaval olla.
300	Automaatne ümberlülitus	Sees, Väljas	VÄLJAS: Kasutaja peab soovitud sisetemperatuuri säilitamiseks vajadusel valima kütte või jahutuse. SEES (automaatne): Sees (lubatud) Võimaldab kasutajal valida automaatse ümberlülituse ühe süsteemirežiimina avakuvalt. Automaatrežiimis saab termostaat juhtida kas kütet või jahutust, et säilitada soovitud sisetemperatuuri.
303	Automaatne diferentsiaal	0°F kuni 5°F või 0.0°C kuni 2.5°C	Diferentsiaalid on minimaalne lubatud kraadide arv kütte ja jahutuse seadepunktide vahel, kui termostaat on automaatse ümberlülituse režiimis. Diferentsiaal EI OLE surnud riba. Surnud riba temperatuur selle vahel, millal küte (või jahutus) tsükliliselt sisse ja välja lülitub, et säilitada seadepunkti, ei ole reguleeritav. Honeywell kasutab algoritmi, mis fikseerib surnud riba 0°F juures. See algoritm on varasemastel termostaatidel keerukam.
305	Kõrge jahutusastme lõpetamine	Jah, Ei	Seda ISU kuvatakse ainult siis, kui termostaat on seatud 2 jahutusastmele. Kui see on seatud väärtusele JAH, hoiab see funktsioon jahutusseadmete kõrgemat astet töös, kuni soovitud seadepunkt on saavutatud.
306	Kõrge kütteastme lõpetamine	Jah, Ei	Seda ISU kuvatakse ainult siis, kui termostaat on seatud 2 või enamale kütteastmele. Kui see on seatud väärtusele JAH, hoiab see funktsioon kütteseadmete kõrgemat astet töös, kuni soovitud seadepunkt on saavutatud.
340	Aux kütte langus	0 = Mugavus; 2°F kuni 15°F seadepunktist (1°F sammuga) või 1.0°C kuni 7.5°C seadepunktist (0.5°C sammuga)	Aux kütte langust saab seadistada soojuspumba süsteemides, millel on lisakütte aste. Mugavuse seade EI OLE saadaval kahekütuseliste süsteemide puhul. Vaikeväärtus on 0°F (Mugavus) elektri puhul, samas kui 2°F gaasi/õli puhul. Sisetemperatuur peab langema valitud languse seadeni, enne kui termostaat lülitab Aux kütte sisse. Näiteks kui Aux küte on seatud 2°F (1.0°C), peab sisetemperatuur olema seadepunktist 2°F (1.0°C) kaugusel, enne kui Aux küte sisse lülitub. Kui see on seatud mugavusele, kasutab termostaat Aux kütet vastavalt vajadusele, et hoida sisetemperatuuri seadepunktist 1°F (0.5°C) kraadi piires.
350	Ülesastme taimer Aux küte	Väljas, 30, 45, 60, 75, 90 minutit 2, 3, 4, 5, 6, 8, 10, 12, 14, 16 tundi	Lisakütte ülesastme taimer käivitub, kui eelmise kütteseadme tüübi kõrgeim aste sisse lülitub. Lisakütet kasutatakse (vajadusel), kui taimer aegub. Seda ISU kuvatakse ainult siis, kui ISU 340 (AUX kütte langus) on seatud väärtusele 2°F või kõrgemale.
355	Tasakaalupunkt (kompressori lukustus)	Väljas, 5°F kuni 60°F (5°F sammuga) või -15.0°C kuni 15.5°C (2.5°C või 3.0°C sammuga)	Kompressori lukustus nõuab välistemperatuuri. Seadke kompressori lukustus temperatuurile, millest allpool on soojuspumba käitamine ebaefektiivne. Kui välistemperatuur on sellest seadest madalam, siis termostaat lukustab soojuspumba ja käitab ainult Aux kütet. Seda ISU kuvatakse ainult siis, kui ISU 130 = Juhtmega või Internet, ISU 200 on seatud soojuspumbale, ISU 221 Aux/E astmed = 1 JA ISU 260 on seatud termostaadile. Soovitame kasutada juhtmega kaugandurit välistemperatuuri allikana. Vaikeväärtus on 40°F, kui ISU 205 Kütteseade on õhk-õhk soojuspump ja ISU 255 Aux kütte tüüp on gaas/õli. Vaikeväärtus on väljas, kui ISU 205 Kütteseade on õhk-õhk soojuspump ja ISU 255 Aux kütte tüüp on elektriline. Vaikeväärtus on väljas, kui ISU 205 Kütteseade on geotermaalne, kompressori lukustus on valikuline mis tahes tüüpi soojuspumba puhul (õhk-õhk soojuspump, geotermaalne soojuspump).

Tabel 3.

#ISU	ISU nimi	ISU valikud (vaikeväärtused on paksus kirjas)	Märkused
356	Aux Heat Lock Out (Lisakütte blokeering) (Aux Heat Outdoor Lockout)	Väljas (Off), 5°F kuni 65°F (5°F sammuga) või -15.0°C kuni 18.5°C (2.5°C või 3.0°C sammuga)	Aux Heat Lockout (Lisakütte blokeering) nõuab välitemperatuuri. Seadke Aux Heat Lockout (Lisakütte blokeering), et optimeerida energiakulusid ja et see ei lubaks kallimat lisakütte allikat kasutada üle teatud välitemperatuuri piiri. See ISU kuvatakse ainult siis, kui ISU 200 on seatud Heat Pump (Soojuspump) peale JA ISU 260 on seatud Thermostat control (Termostaadi juhtimine) peale JA kui ISU 221 Aux/E stages (Aux/E astmed) = 1.
365	Cool 1 CPH (Jahutustsükli kiirus 1. aste) (Cooling cycle rate stage 1)	1-6 CPH (3 CPH)	See ISU kuvatakse ainult siis, kui Cool Compressor Stages (Jahutuskompressori astmed) on seatud 1 või enamale astmele. Tsükli kiirus piirab maksimaalset arvu kordi, kui süsteem saab tsüklit tunnis, mõõdetuna 50% koormusel. Näiteks, kui see on seatud 3 CPH peale, siis 50% koormusel on maksimaalne tsüklite arv tunnis 3 korda (10 minutit sees, 10 minutit väljas). Süsteem tsüklib harvemini, kui koormustingimused on väiksemad või suuremad kui 50% koormus.
366	Cool 2 CPH (Jahutustsükli kiirus 2. aste) (Cooling cycle rate stage 2)	1-6 CPH (3 CPH)	See ISU kuvatakse ainult siis, kui Cool/Compressor Stages (Jahutus/Kompressori astmed) on seatud 2 peale.
370	Heat 1 CPH (Küttetsükli kiirus 1. aste) (Heating cycle rate stage 1)	1-12 CPH	See ISU kuvatakse ainult siis, kui Heat Stages (Kütteastmed) on seatud 1 või enamale astmele. Tsükli kiirus piirab maksimaalset arvu kordi, kui süsteem saab tsüklit tunnis, mõõdetuna 50% koormusel. Näiteks, kui see on seatud 3 CPH peale, siis 50% koormusel on maksimaalne tsüklite arv tunnis 3 korda (10 minutit sees, 10 minutit väljas). Süsteem tsüklib harvemini, kui koormustingimused on väiksemad või suuremad kui 50% koormus. Soovitatavad (vaike) tsükli kiiruse seaded on allpool iga kütteseadme tüübi jaoks: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air = 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH; Fan Coil = 3 CPH; Hot Water Radiant Heat = 3 CPH; Steam = 1 CPH.
371	Heat 2 CPH (Küttetsükli kiirus 2. aste) (Heating cycle rate stage 2)	1-12 CPH	See ISU kuvatakse ainult siis, kui Heat Stages (Kütteastmed) on seatud 2 astmele. Soovitatavad (vaike) tsükli kiiruse seaded on allpool iga kütteseadme tüübi jaoks: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air= 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH; Fan Coil = 3 CPH; Hot Water Radiant Heat = 3 CPH; Steam = 1 CPH.
375	Aux Heat CPH (Küttetsükli kiirus Lisaküte) (Heating cycle rate Auxiliary Heat)	1-12 CPH	See ISU kuvatakse ainult siis, kui ISU 200 = Heat Pump (Soojuspump) ja ISU 221=1. Seda kuvatakse ainult siis, kui Auxiliary Heat (Lisaküte) on konfigureeritud. Soovitatavad tsükli kiiruse seaded on allpool iga kütteseadme tüübi jaoks: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air= 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH.
378	EM Heat CPH (Küttetsükli kiirus Avariiküte) (Heating cycle rate Emergency Heat)	1-12 CPH	See ISU kuvatakse ainult siis, kui Emergency Heat (Avariiküte) on konfigureeritud ja ISU 253: Aux/E Terminal Control (Aux/E Terminali juhtimine) on seatud Aux ja E kütte sõltumatuks juhtimiseks. Soovitatavad tsükli kiiruse seaded on allpool iga kütteseadme tüübi jaoks: Standard Efficiency Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air = 3 CPH; Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH.
387	Compressor Protection (Kompressori kaitse)	Väljas (Off), 1-5 minutit	Termostaadil on sisseehitatud kompressori kaitse (minimaalne väljalülitus taimer), mis takistab kompressoril liiga vara pärast väljalülitamist taaskäivitumist. Minimaalne väljalülitus taimer aktiveeritakse pärast kompressori väljalülitumist. Kui minimaalse väljalülitus taimeri ajal on nõue, kuvab termostaat ekraanil "Wait" ("Oota"). See ISU kuvatakse, kui ISU 220 on seatud vähemalt 1 astmele.
390	Ext Fan Run Time in Cool (Välise ventilaatori tööaeg jahutamisel)	Väljas (Off), 30, 60, 90 sekundit 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 minutit	Pärast jahutamise lõppu hoiab termostaat ventilaatori valitud aja jooksul sees, et suurendada tõhusust. See võib eluruumi niiskust tagasi tuua. See ISU kuvatakse, kui ISU 220 on seatud vähemalt 1 astmele.

Tabel 4.

#ISU	ISU nimi	ISU valikud (vaikeväärtused on paksus kirjas)	Märkused
391	Ext Fan Run Time in Heat (Välise ventilaatori tööaeg kütmisel)	Väljas (Off), 30, 60, 90 sekundit 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 minutit	Pärast kütmise lõppu hoiab termostaat ventilaatori valitud aja jooksul sees, et suurendada tõhusust. See ISU kuvatakse, kui ISU 230 on seatud Thermostat Controls Fan (Termostaat juhib ventilaatorit) peale.
425	Adaptive Recovery (Adaptiivne taastumine)	Sees (On), Väljas (Off)	Adaptive Intelligent Recovery (AIR) (Adaptiivne intelligentne taastumine) on mugavusseade. Kütte- või jahutusseadmed lülituvad varem sisse, tagades, et sisetemperatuur vastab seatud väärtusele määratud ajal.
429	Max Cool Temperature (Maksimaalne jahutustemperatuur)	Min. Coal Temp. kuni 99°F või kuni 37.0°C (90°F või 32°C)	Kasutaja ei saa jahutustemperatuuri sellest tasemest kõrgemale seada.
430	Min Cool Temperature (Minimaalne jahutustemperatuur)	50°F või 10.0°C kuni Max. Cool Temp. (50°F või 10°C)	Kasutaja ei saa jahutustemperatuuri sellest tasemest madalamale seada.
431	Max Heat Temperature (Maksimaalne küttetemperatuur)	Min. Heat Temp. kuni 90°F või kuni 32.0°C (90°F või 32°C)	Kasutaja ei saa küttetemperatuuri sellest tasemest kõrgemale seada.
432	Min Heat Temperature (Minimaalne küttetemperatuur)	40°F või 4.4°C kuni Max. Heat Temp. (50°F või 10°C)	Kasutaja ei saa küttetemperatuuri sellest tasemest madalamale seada.
435	Lock Screen (Ekraani lukustus)	Puudub (None), Osaline (Partial), Täielik (Full)	Lukustamata (Unlocked): Kasutajal on juurdepääs kõikidele termostaadi seadetele. Osaliselt lukustatud (Partially Locked): Kasutaja saab muuta ainult temperatuuri seadeid. Täielikult lukustatud (Fully Locked): Kasutaja ei saa ühtegi seadet muuta, ekraan on lukustatud vaikeväärtusliku tehasekoodiga ja seda ei saa muuta. See kood kuvatakse lühikest aega, kui te kavatsete termostaadi ekraani lukustada. Palun pange kood kindlasse kohta tulevaseks kasutamiseks.
500	Indoor Sensor (Siseandur)	Jah (Yes), Ei (No)	Seadke see ISU, kui soovite ühendada kaug-siseanduri UWP "S" klemmidele - vaadake "Wiring" ("Juhtmestik"). See ISU kuvatakse ainult siis, kui ISU 130 on seatud NO (EI) juhtmega välisandur konfigureeritud.
515	Sensor type (Anduri tüüp)	10k, 20k	Valige juhtmega siseanduri takistuse tüüp. See ISU kuvatakse ainult siis, kui siseandur on konfigureeritud - ISU 500.
520	Temperature Control (Temperatuuri juhtimine)	Termostaat (Thermostat), Juhtmega (Wired), Keskmine (Average)	See ISU kuvatakse ainult siis, kui siseandur on konfigureeritud - ISU 500. Saate valida, millist temperatuuri allikat kasutada, või saate paluda termostaadil kasutada nii termostaati kui ka kaugandureid mõõtmise suurema täpsuse tagamiseks.
702	Air Filters (Õhufiltrid)	0 - 2	See ISU viitab õhufiltrite arvule süsteemis.
711	Air Filter 1 Reminder (Õhufiltri 1 meeldetuletus)	Väljas (Off) 10, 20, 30, 45, 60, 90, 120, 150 Tööaja päeva 30, 45, 60, 75 Päeva 3, 4, 5, 6, 9, 12, 15 Kuud	Valige kas kalendri või seadme tööajal põhinev meeldetuletus.
712	Air Filter 2 Reminder (Õhufiltri 2 meeldetuletus)	Väljas (Off) 10, 20, 30, 45, 60, 90, 120, 150 Tööaja päeva 30, 45, 60, 75 Päeva 3, 4, 5, 6, 9, 12, 15 Kuud	Valige kas kalendri või seadme tööajal põhinev meeldetuletus.
810	Hum Pad Reminder (Niisutaja padja meeldetuletus)	Väljas (Off) 6, 12 Kalendrikuud
921	Dehum Filter Reminder (Niiskuse eemaldaja filtri meeldetuletus)	Väljas (Off) 30, 60 Kalendripäeva 3 - 12 Kalendrikuud (1 kuu sammuga)

Tabel 5.

#ISU	ISU nimi	ISU valikud (vaikeväärtused on paksus kirjas)	Märkused
1000	Vent tüüp (Vent Type)	Puudub (None), ERV/HRV, Passiivne (Passive), Värske õhu klapp (Fresh Air Damper)	Puudub (None): Termostaat ei kontrolli ventilatsiooni. ERV/HRV: Termostaat kontrollib energia taaskasutuse ventilaatorit või soojuse taaskasutuse ventilaatorit ventilatsiooni jaoks. Passiivne (ainult ventilaator) (Passive (Fan Only)): Termostaat lülitab sisse ventilaatori ventilatsiooni jaoks. Kui on seatud passiivsele ventilaatorile, siis termostaat ei kontrolli klappi või ventilaatorit. Passiivne ventilatsiooni/passiivse ventilaatori seadistus käitab ainult sisemist puhuri ventilaatorit. See seadistus ei ava klappi ega käivita ventilaatorit. Selle seadistuse kasutamiseks ventilatsiooniks peaks kodus olema toru väljastpoolt tagasivoolukanalisse, mis on kas püsivalt avatud või millel on klapp, mis avaneb automaatselt, kui puhuri ventilaator on sisse lülitatud. Märkus: Mõned mudelid pakuvad ainult passiivse ventilaatori seadistust.
1005	Vent meetod (Vent Method)	ASHRAE 2010, ASHRAE 2013, Protsentuaalne tööaeg (Percent On Time)	Märkus: Selle ISU valikud võivad varieeruda sõltuvalt termostaadi mudelist.
1006	Vent ventilaatori juhtimine (Vent Fan Control)	Termostaat (Thermostat), Seadmed (Equipment)	Termostaat (Thermostat): Termostaat lülitab sisse ventilatsiooni ja ventilaatori, kui ventilatsioon on vajalik. Seadmed (Equipment): Ventilatsiooniseadmed kontrollivad puhuri ventilaatorit.
1007	Magamistoad (Bedrooms)	1-6 (2)	See ISU kuvatakse ainult siis, kui ISU 1005 Ventilatsiooni meetod (Ventilation Method) on seatud ASHRAE 2010 või 2013 peale.
1008	Kodu suurus (Home Size)	1000 - 5000 ruutjalga (1000 Sq. Ft.)	See ISU kuvatakse ainult siis, kui ISU 1005 Ventilatsiooni meetod (Ventilation Method) on seatud ASHRAE 2010 või 2013 peale.
1009	Vent kiirus (Vent Rate)	30 - 350 CFM (5 CFM sammuga) (150 CFM)	See ISU kuvatakse ainult siis, kui ISU 1005 Ventilatsiooni meetod (Ventilation Method) on seatud ASHRAE 2010 või 2013 peale.
1011	Vent protsentuaalne tööaeg (Vent Percent On Time)	10% - 100% (30%)	Termostaat käitab ventilatsiooniseadmeid, lähtudes protsendist, mis on sisestatud paigaldaja seadistuses (ISU 1012). Näiteks, kui Protsentuaalne tööaeg (Percent on Time) on seatud 50% peale, siis ventilatsiooniseadmed töötavad juhuslikel aegadel 1 tunni jooksul, kuni see jõuab 50% tööajani (ligikaudu 30 minutit). See ISU kuvatakse ainult siis, kui ISU 1005 on seatud Protsentuaalne tööaeg (Percent On Time) peale.
1012	Vent prioriteet (Vent Priority)	Lukustused (Lockouts), ASHRAE	Lukustused on prioriteetsed (Lockouts are Priority): Termostaat seab prioriteediks lukustused võrreldes ASHRAE ventilatsioonistandardiga. Termostaat ei käivita ventilatsiooni järgmiste lukustustingimuste korral (kui on konfigureeritud), välja arvatud juhul, kui te käsitsi ventilatsiooni nõuate: Lukusta ventilatsioon välitingimustes (Lockout Ventilation during Outdoor Conditions) (ISU 1013, 1014 ja 1015). Lukusta ventilatsioon "Une" (Sleep) programmi perioodidel. Märkus: Selle valiku seab kasutaja menüü ventilatsiooni ekraanil. ASHRAE on prioriteetne (ASHRAE is Priority): ASHRAE nõuab täiendavat ventilatsiooni pärast pikka väljalülitustsüklit. Termostaat vastab ASHRAE ventilatsioonistandardile, käivitades täiendava ventilatsiooni, kui välitingimused on soodsad. Kui ASHRAE nõudeid ei saa täita, kui välitingimused on soodsad, siis termostaat tühistab välitingimuste lukustused ja käivitab ventilatsiooni. Selle valiku kasutamisel on soovitatav suurendada ventilatsiooniseadmete kiirust (CFM), et täita ASHRAE ventilatsioonistandard lühema tööaja jooksul. Võimalus lukustada ventilatsioon "Une" (Sleep) ajal ei ole valik, kui valite ASHRAE on prioriteetne (ASHRAE is Priority).
1013	Madala välistemperatuuri vent lukustus (Low Outdoor Temp Vent Lockout)	Väljas (Off), -20°F kuni -40°F (5°F sammuga) või -28.0°C kuni -4.0°C (2.0°C sammuga)	ISU 130 peab olema seatud Juhtmega (Wired) või Internet (Internet) peale. Seda ISU-d kuvatakse ainult siis, kui ISU 1000 Ventilatsiooni tüüp (Ventilation Type) on seatud ERV/HRV või Värske õhu klapp (Fresh Air Damper) peale.
1014	Kõrge välistemperatuuri vent lukustus (High Outdoor Temp Vent Lockout)	Väljas (Off), 80°F kuni 110°F (5°F sammuga) või 26°C kuni 44°C (2°C sammuga)	ISU 130 peab olema seatud Juhtmega (Wired) või Internet (Internet) peale. Seda ISU-d kuvatakse ainult siis, kui ISU 1000 Ventilatsiooni tüüp (Ventilation Type) on seatud ERV/HRV või Värske õhu klapp (Fresh Air Damper) peale.
1015	Kõrge väline kastepunkti vent (High Outdoor Dewpoint Vent)	Väljas (Off), 65°F kuni 85°F (5°F sammuga) või 18°C kuni 30°C (2°C sammuga)	ISU 130 peab olema seatud Internet (Internet) peale. Seda ISU-d kuvatakse ainult siis, kui ISU 1000 Ventilatsiooni tüüp (Ventilation Type) on seatud ERW/HRV või Värske õhu klapp (Fresh Air Damper) peale.

Tabel 6.

#ISU	ISU nimi	ISU valikud (vaikeväärtused on paksus kirjas)	Märkused
1017	Vent südamiku meeldetuletus (Vent Core Reminder)	Väljas (Off), 3, 6, 9, 12 kuud	Seda ISU-d kuvatakse ainult siis, kui ISU 1000 on seatud ERV/HRV peale.
1018	Vent filtri meeldetuletus (Vent Filter Reminder)	Väljas (Off), 3, 6, 9, 12 kuud
1100	UV seadmed (UV Devices)	0 - 2	Mõnel süsteemil võib olla kaks UV-seadet, üks A-Coil'i jaoks ja teine õhutöötluseks (Air Treatment). Asendusmeeldetuletuse saab seadistada igaühe jaoks eraldi.
1105	UV pirn 1 meeldetuletus (UV Bulb 1 Reminder)	Väljas (Off), 6, 12, 24 kuud
1106	UV pirn 2 meeldetuletus (UV Bulb 2 Reminder)	Väljas (Off), 6, 12, 24 kuud
1401	Ooterežiimi heledus (Idle Brightness)	0 = Väljas (Off), 0 - 5	Reguleerige mitteaktiivse taustvalgustuse (ooterežiimi ekraani) heledust vaikeväärtusest 0 (taustvalgus väljas) kuni 5 (maksimaalne heledus).
1410	Kella formaat (Clock Format)	12 tundi (12 hour), 24 tundi (24 hour)
1415	Suveaeg (Daylight Saving)	Sees (On), Väljas (Off)	Seadke Väljas (Off) peale piirkondades, mis ei järgi suveaega.
1420	Temperatuuri nihe (Temp Offset)	Väljas (Off), -3°F kuni 3°F (1°F sammuga) või -1.5°C kuni 1.5°C (0.5°C sammuga)	0°F - Ei ole erinevust kuvatava temperatuuri ja tegeliku ruumi temperatuuri vahel. Termostaat võib kuvada kuni 3°F (1.5°C) madalamat või kõrgemat temperatuuri kui tegelik mõõdetud temperatuur.

Süsteemitesti tegemine

Saate testida süsteemi seadistust menüüs ADVANCED MENU (EDASIJÕUDNUTE MENÜÜ) valiku SYSTEM TEST (SÜSTEEMITEST) all.

1. Vajutage ja hoidke Lyric termostaadil 5 sekundit all nuppu Menu (Menüü), et pääseda juurde valikutele ADVANCED MENU (EDASIJÕUDNUTE MENÜÜ).
2. Puudutage või , et minna valikule SYSTEM TEST (SÜSTEEMITEST).

3. Puudutage Select (Vali) või puudutage tekstiala.
4. Puudutage või , et valida süsteemitesti tüüp. Puudutage Select (Vali) või puudutage tekstiala.
5. Kütte- ja jahutustesti jaoks kasutage või , et aktiveerida seadme iga etapp. Ventilaatori testi jaoks kasutage või , et ventilaator sisse ja välja lülitada.


MÄRKUS: Kella kasutatakse taimerina, kui etapid töötavad. Indikaatorid Heat On (Küte sees) ja Cool On (Jahutus sees) kuvatakse süsteemitesti töötamise ajal.

Seadme oleku vaatamine

1. Termostaadiga juhitava seadme olekut näete menüüs Menu (Menüü) valiku EQMT STATUS (SEADME OLEK) all.
   Puudutage oma termostaadil Menu (Menüü).
2. Puudutage või , et minna valikule EQMT STATUS (SEADME OLEK).
   Puudutage Select (Vali) või puudutage tekstiala.

3. Puudutage või , et vaadata kõigi seadmete olekuid, mida termostaat juhib. Sõltuvalt sellest, millist funktsiooni termostaat toetab või kuidas see paigaldati, kuvab Equipment Status (Seadme olek) ekraan andmeid järgmiste süsteemide kohta:

• Küte ja jahutus
• Ventilaator
• Ventilatsioon (saadaval ainult teatud mudelitel)


Veaotsing

Ekraan on tühi

• Kontrollige kaitselülitit ja vajadusel lähtestage see.
• Veenduge, et kütte- ja jahutussüsteemi toitelüliti on sisse lülitatud.
• Veenduge, et ahju uks on kindlalt suletud.

Ekraani on raske lugeda

• Muutke ekraani heledust termostaadi menüüs Menu (Menüü). Suurendage termostaadi ekraani passiivse taustvalgustuse heleduse intensiivsust (maksimaalne tase on 5).

Kütte- või jahutussüsteem ei reageeri

• Puudutage Mode (Režiim), et seadistada süsteem kütmisele (Heat). Veenduge, et temperatuur on seatud kõrgemaks kui sisetemperatuur.
• Puudutage Mode (Režiim), et seadistada süsteem jahutamisele (Cool). Veenduge, et temperatuur on seatud madalamaks kui sisetemperatuur.
• Kontrollige kaitselülitit ja vajadusel lähtestage see.
• Veenduge, et kütte- ja jahutussüsteemi toitelüliti on sisse lülitatud.
• Veenduge, et ahju uks on kindlalt suletud.

Hoiatused ja meeldetuletused

Hoiatused ja meeldetuletused kuvatakse avakuva kellaalal hoiatussümboli ja hoiatuse numbriga. Aktiivsete hoiatuste kohta saate lisateavet lugeda, mitteolulisi hoiatusi edasi lükata või eemaldada menüüs Menu (Menüü)/Alerts (Hoiatused).

Number	Alert/Reminder	Definition
164	Heat Pump Needs Service	Soojuspump vajab hooldust. Võtke ühendust edasimüüjaga, et soojuspumpa diagnoosida ja hooldada.
168	Wi-Fi Radio Error	Traadita moodul ei tööta. Traadita funktsioonid pole saadaval. Termostaadi asendamiseks võtke ühendust edasimüüjaga.
170	Internal Memory Error	Termostaadi mälus on ilmnenud viga. Abi saamiseks võtke ühendust edasimüüjaga.
171	Set the Date and Time	Määrake oma termostaadil kuupäev ja kellaaeg. Kuupäev ja kellaaeg on vajalikud teatud funktsioonide, näiteks programmi ajakava toimimiseks.
173	Thermostat Temperature Sensor Error	Termostaadi anduris on ilmnenud viga. Termostaadi asendamiseks võtke ühendust edasimüüjaga.
175	AC Power Resumed	Vahelduvvoolu toide taastus termostaadile pärast voolukatkestust.
177	Indoor Temperature Sensor Error	Juhtmega sisetemperatuuri andur pole ühendatud või on juhtmestikus lühis. Abi saamiseks võtke ühendust edasimüüjaga.
178	Outdoor Temperature Sensor Error	Juhtmega välistemperatuuri andur pole ühendatud või on juhtmestikus lühis. Abi saamiseks võtke ühendust edasimüüjaga.
181	Replace Air Filter (1)	Vahetage õhufilter (1) välja. Pärast selle asendamist lähtestage taimer, puudutades termostaadi ekraanil nuppu "dismiss" (eemalda).
182	Replace Air Filter (2)	Vahetage õhufilter (2) välja. Pärast selle asendamist lähtestage taimer, puudutades termostaadi ekraanil nuppu "dismiss" (eemalda).
183	Clean Humidifier Tank and Replace Water Filter	Puhastage niisutaja paak ja vahetage veefilter või võtke selleks ühendust edasimüüjaga. Pärast selle asendamist lähtestage taimer, puudutades termostaadi ekraanil nuppu "dismiss" (eemalda).
184	Replace Humidifier Pad	Vahetage niisutaja padi välja. Pärast selle asendamist lähtestage taimer, puudutades termostaadi ekraanil nuppu "dismiss" (eemalda).
185	Replace Dehumidifier Filter	Vahetage õhukuivati filter välja. Pärast selle asendamist lähtestage taimer, puudutades termostaadi ekraanil nuppu "dismiss" (eemalda).
186	Clean Ventilator Core	Puhastage ventilaatori südamik. Pärast selle asendamist lähtestage taimer, puudutades termostaadi ekraanil nuppu "dismiss" (eemalda).
187	Clean or Replace Ventilator Filter	Puhastage või vahetage ventilaatori filter välja. Pärast selle asendamist lähtestage taimer, puudutades termostaadi ekraanil nuppu "dismiss" (eemalda).
188	Replace UV Bulb (1)	Vahetage UV-lamp (1) välja. Pärast selle asendamist lähtestage taimer, puudutades termostaadi ekraanil nuppu "dismiss" (eemalda).
189	Replace UV Bulb (2)	Vahetage UV-lamp (2) välja. Pärast selle asendamist lähtestage taimer, puudutades termostaadi ekraanil nuppu "dismiss" (eemalda).
210	Register Online For Outdoor Temperature	Välistemperatuuri Internetist saamiseks on vajalik veebis registreerimine. Välistemperatuur on vajalik teie praeguse süsteemi seadistuse jaoks. Termostaadi registreerimiseks laadige alla Lyric rakendus.
388	Register Online for Remote Access and Outdoor Temperature	Kaugjuurdepääsu ja välistemperatuuri jaoks on vajalik veebis registreerimine. Termostaadi registreerimiseks laadige alla Lyric rakendus.
399	No Internet	Ühendus Internetiga on katkenud. Palun kontrollige oma võrguseadeid.
400	No Wi-Fi Signal	WiFi-signaal on katkenud. Palun oodake, kuni termostaat uuesti ühendub, või valige uus WiFi-võrk. Järgige Lyric rakenduse juhiseid
508	Wi-Fi Not Configured	Laadige alla Lyric rakendus ja järgige juhiseid, et ühendada termostaat oma WiFi-võrguga.

ELEKTRILÖÖGI OHT
Võib põhjustada elektrilöögi või seadme kahjustusi. Enne paigaldamise alustamist ühendage toide lahti.

SEADME KAHJUSTAMISE OHT
Kompressori kaitse on testimise ajal välja lülitatud. Seadme kahjustamise vältimiseks vältige kompressori kiiret tsüklit.

MÄRKUS ELAVHÕBEDA KOHTA
Kui see toode asendab juhtseadet, mis sisaldab suletud torus elavhõbedat, ärge pange vana juhtseadet prügikasti. Võtke ringlussevõtu ja nõuetekohase kõrvaldamise juhiste saamiseks ühendust kohaliku jäätmekäitlusasutusega.

Tehnilised andmed

Temperatuurivahemikud
Küte: 4,5 °C kuni 32,0 °C (40 °F kuni 90 °F)
Jahutus: 10,0 °C kuni 37,0 °C (50 °F kuni 99 °F)

Töökeskkonna temperatuur
2,8 °C kuni 38,9 °C (37 °F kuni 102 °F)

Transporditemperatuur
-28,9 °C kuni 48,9 °C (-20 °F kuni 120 °F)

Suhteline õhuniiskus töö ajal
5% kuni 90% (mittekondenseeruv)

Füüsilised mõõtmed tollides (mm) (K x L x S)

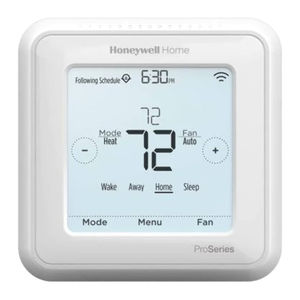

Lyric T6 PRO Wi-Fi termostaat (TH6320WF2003):
104 x 104 x 27 (4-5/64 x 4-5/64 x 1-1/16)
Lyric T6 PRO Wi-Fi termostaat (TH6220WF2006):
104 x 104 x 27 (4-5/64 x 4-5/64 x 1-1/16)
UWP paigaldussüsteem (THP2600A1009):
58 x 56 x 10 (2-9/32 x 2-13/64 x 2-43/64)
Standardne paigaldusadapter (THP2400A1076):
99 x 99 x 17 (3-29/32 x 3-57/64 x 21/32)
Dekoratiivne katteplaat – väike (THP2400A1050):
121 x 121 x 9 (4-49/64 x 4-49/64 x 11/32)
Dekoratiivne katteplaat – suur (THP2400A1068):
155 x 155 x 7 (6-7/64 x 6-7/64 x 9/32)

Elektrilised nimiväärtused

Terminal	Pinge (50/60Hz)	Töövool
W Küte (Termoelement)	20-30 Vac 750 mV DC	0,02-1,0 A 100 mA DC
W2 (Aux) Küte	20-30 Vac	0,02-1,0 A
E Hädaabiküte	20-30 Vac	0,02-0,5 A
Y Kompressori etapp 1	20-30 Vac	0,02-1,0 A
Y2 Kompressori etapp 2	20-30 Vac	0,02-1,0 A
G Ventilaator	20-30 Vac	0,02-0,5 A
O/B Ümberlülitus	20-30 Vac	0,02-0,5 A
L/A Sisend	20-30 Vac	0,02-0,5 A
U Universaalne	20-30 Vac	0,02-0,5 A

Energiatarve
Taustvalgus sees: 1,48VA
Taustvalgus väljas: 0,88VA

Regulatiivne teave

FCC MÄÄRUSED
§ 15.19 (a)(3)
See seade vastab FCC reeglite 15. osale.
Kasutamine on lubatud järgmistel kahel tingimusel:

1. See seade ei tohi põhjustada kahjulikke häireid ja
2. See seade peab vastu võtma kõik vastuvõetud häired, sealhulgas häired, mis võivad põhjustada soovimatut toimimist.

IC MÄÄRUSED
RSS-GEN
See seade vastab Industry Canada litsentsivabadele RSS-idele.

Kasutamine on lubatud järgmistel kahel tingimusel:

1. See seade ei tohi põhjustada häireid; ja
2. See seade peab vastu võtma kõik häired, sealhulgas häired, mis võivad põhjustada seadme soovimatut toimimist.

FCC hoiatus (osa 15.21) (ainult USA)
Muudatused või modifikatsioonid, mida vastavuse eest vastutav osapool pole sõnaselgelt heaks kiitnud, võivad tühistada kasutaja õiguse seadet kasutada.

5-aastane piiratud garantii

Garantiiteabe saamiseks minge aadressile http://customer.honeywell.com

Automaatika- ja juhtimissüsteemid
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

® U.S. Registered Trademark (USA registreeritud kaubamärk).
© 2016 Honeywell International Inc.
33-00153—07 M.S. Rev. 08-16
Printed in U.S.A. (Trükitud USA-s).

Viited

• Honeywell Customer Portal (Honeywelli kliendiportaal)

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Honeywell Lyric T6 Pro Wi-Fi programmeeritava termostaadi kasutusjuhend

Saadaolevad keeled
