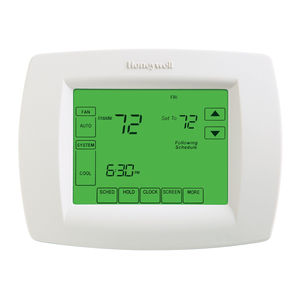

Honeywell VisionPRO TH8000 - Panduan Pengoperasian Termostat Terprogram Layar Sentuh

Pendahuluan

HATI-HATI! Jangan pernah menggunakan instrumen tajam, seperti pensil atau pena, untuk menekan tombol layar sentuh. Untuk mencegah kerusakan pada termostat, selalu tekan tombol dengan ujung jari Anda.

Panduan ini mencakup model berikut
TH8110U: Untuk sistem 1 Pemanas/1 Pendingin
TH8320U: Untuk sistem hingga 3 Pemanas/2 Pendingin
TH8321U: Untuk sistem hingga 3 Pemanas/2 Pendingin dengan dehumidifikasi
(Tarik termostat dari pelat dinding dan balikkan untuk menemukan nomor model)

Termostat ini berisi baterai Lithium yang mungkin mengandung bahan Perklorat.
Bahan Perklorat—penanganan khusus mungkin berlaku,
Lihat www.dtsc.ca.gov/hazardouswaste/perchlorate

Butuh Bantuan?
Untuk bantuan terkait produk ini, silakan kunjungi http://yourhome.honeywell.com atau hubungi Layanan Pelanggan Honeywell bebas pulsa di 1-800-468-1502

Baca dan simpan petunjuk ini.

BAHAYA KERUSAKAN PERALATAN. Untuk mencegah kemungkinan kerusakan kompresor, jangan operasikan sistem pendingin saat suhu luar ruangan di bawah 50˚F (10˚C).

Fitur

• Jadwal program 7 hari memaksimalkan kenyamanan dan penghematan.
• Pemrograman kursi: Cukup tarik termostat dari dinding untuk mengatur jadwal.
• Pengaturan hemat energi untuk penghematan biaya maksimum.
• Kontrol suhu sekali sentuh mengesampingkan jadwal program kapan saja.
• Kontrol kenyamanan yang tepat menjaga suhu dalam 1°F dari tingkat yang Anda tetapkan.
• Pengingat perubahan/pemeriksaan memberi tahu Anda kapan harus memperbaiki atau mengganti filter, baterai, dan komponen penting lainnya.
• Layar sentuh besar dengan lampu latar mudah dibaca—bahkan dalam gelap.
• Pilih model yang menampilkan dan mengontrol kelembapan musim panas.
• Pilih model yang mengakomodasi sensor jarak jauh luar ruangan atau dalam ruangan opsional.

KONTROL SUHU SEKALI SENTUH: Anda dapat mengesampingkan jadwal program kapan saja, dan menyesuaikan suhu secara manual.

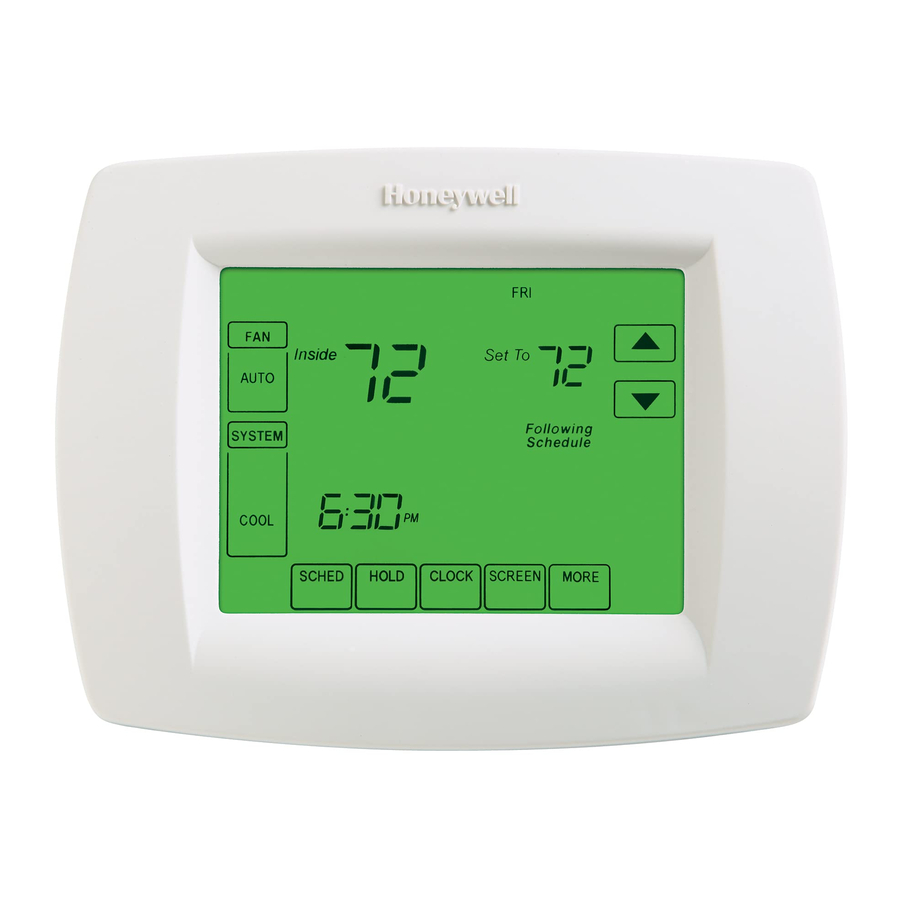

Referensi cepat ke kontrol

Pesan tampilan lainnya:

• Cool On: Sistem pendingin diaktifkan
• Heat On: Sistem pemanas diaktifkan
• Aux Heat On: Sistem pemanas tambahan diaktifkan

Pengaturan jam

Untuk mengatur tampilan waktu saat ini, tekan CLOCK (JAM), lalu tekan atau untuk menyesuaikan waktu. Tekan dan tahan atau untuk memajukan waktu lebih cepat.

Tekan DONE (SELESAI) untuk menyimpan & keluar (atau tekan CANCEL (BATAL) untuk keluar tanpa mengubah waktu).

Catatan: Jam waktu nyata seharusnya tidak memerlukan penyesuaian karena secara otomatis memperbarui untuk waktu musim panas, dan menyimpan semua informasi tanggal/waktu.

Catatan: Untuk mengubah tampilan hari dalam seminggu saat ini, lihat

Pengaturan kipas

Tekan FAN (KIPAS) untuk memilih operasi kipas, lalu tekan DONE (SELESAI).

• On (Hidup): Kipas selalu hidup.
• Auto (Otomatis): Kipas hanya berjalan saat pemanas atau sistem pendingin hidup.
• Circ (Sirkulasi): Kipas berjalan secara acak, sekitar 35% dari waktu, tidak termasuk waktu berjalan dengan sistem pemanas atau pendingin.

Anda dapat menekan FAN (KIPAS) untuk mengesampingkan pengaturan kipas yang telah Anda program untuk periode waktu yang berbeda. Jika Anda memilih On (Hidup) atau Circ (Sirkulasi), pengaturan yang Anda pilih akan tetap aktif hingga Anda menekan FAN (KIPAS) lagi untuk memilih Auto (Otomatis).

Catatan: Jika jadwal kipas diprogram, "Auto" (Otomatis) akan menjalankan jadwal kipas.

Pengaturan sistem

Tekan tombol SYSTEM (SISTEM) untuk memilih, lalu tekan DONE (SELESAI).

• Heat (Panas): Termostat hanya mengontrol sistem pemanas.
• Cool (Dingin): Termostat hanya mengontrol sistem pendingin.
• Off (Mati): Sistem pemanas dan pendingin mati.
• Auto (Otomatis): Termostat secara otomatis memilih pemanas atau pendingin tergantung pada suhu dalam ruangan.**
• Em Heat (Panas Darurat) (hanya untuk pompa panas dengan panas tambahan): Termostat mengontrol Panas Darurat dan Tambahan. Kompresor terkunci.**

** Hanya model tertentu

Hemat uang dengan mengatur jadwal program

Sangat mudah untuk memprogram sistem Anda untuk penghematan energi maksimum. Anda dapat memprogram empat periode waktu setiap hari, dengan pengaturan yang berbeda untuk hari kerja dan akhir pekan.

	Atur ke waktu Anda bangun dan suhu yang Anda inginkan di pagi hari, hingga Anda berangkat untuk hari itu.
	Atur ke waktu Anda meninggalkan rumah dan suhu yang Anda inginkan saat Anda pergi (biasanya tingkat hemat energi).
	Atur ke waktu Anda kembali ke rumah dan suhu yang Anda inginkan di malam hari, hingga waktu tidur.
	Atur ke waktu Anda tidur dan suhu yang Anda inginkan semalaman (biasanya tingkat hemat energi).

Pengaturan hemat energi untuk penghematan biaya maksimum

Termostat ini telah diatur sebelumnya dengan pengaturan program hemat energi. Kami merekomendasikan pengaturan ini, karena dapat mengurangi biaya pemanasan/pendinginan Anda sebanyak 33%. (Lihat di bawah untuk menyesuaikan waktu dan suhu setiap periode waktu.)

Untuk menyesuaikan jadwal program

1. Tekan SCHED (JADWAL), lalu EDIT (EDIT).

2. Tekan tombol hari (MON-SUN (SEN-MIN)) untuk memilih hari.
3. Tekan atau untuk mengatur waktu Bangun untuk hari yang dipilih.
4. Tekan atau untuk mengatur suhu Panas dan Dingin untuk periode waktu ini.
5. Tekan periode waktu lainnya (LEAVE (PERGI), RETURN (KEMBALI), SLEEP (TIDUR)) untuk mengatur waktu dan suhu untuk masing-masing.
6. Tekan DONE (SELESAI) untuk menyimpan & keluar (atau tekan CANCEL (BATAL) untuk keluar tanpa menyimpan perubahan).

Catatan: Anda dapat menekan CANCEL PERIOD (BATALKAN PERIODE) untuk menghilangkan periode waktu yang tidak diinginkan.

Catatan: Tekan FAN (KIPAS) untuk menyesuaikan pengaturan kipas untuk periode waktu apa pun.

Pengesampingan jadwal program

Sementara

Tekan atau untuk segera menyesuaikan suhu. Ini akan untuk sementara mengesampingkan pengaturan suhu untuk periode waktu saat ini.

Suhu baru akan dipertahankan hanya sampai waktu yang Anda tetapkan. Ketika pewaktu berakhir, jadwal program akan dilanjutkan dan mengatur suhu ke tingkat yang telah Anda program untuk periode waktu saat ini.

Untuk membatalkan pengaturan sementara kapan saja, tekan CANCEL (atau SCHED). Jadwal program akan dilanjutkan.

Permanen

Tekan HOLD untuk menyesuaikan suhu secara permanen. Ini akan mematikan jadwal program.
Suhu apa pun yang Anda tetapkan akan dipertahankan 24 jam sehari hingga Anda mengubahnya secara manual atau menekan CANCEL (atau SCHED) untuk membatalkan "Hold" (Tahan) dan melanjutkan jadwal program.

Penahanan liburan

Fitur ini dapat menangguhkan jadwal program untuk jangka waktu yang lebih lama.

Tekan atau untuk mengatur suhu yang Anda inginkan, kemudian tekan atau untuk mengatur waktu hari Anda ingin jadwal dilanjutkan ketika Anda kembali.
Tekan HOLD dua kali, lalu tekan atau untuk memilih jumlah hari.

Suhu apa pun yang Anda tetapkan akan dipertahankan 24 jam sehari selama jumlah hari yang Anda pilih. Setelah jumlah hari ini berlalu, jadwal yang sebelumnya diprogram akan dilanjutkan pada waktu yang Anda tetapkan.

Jika Anda kembali lebih awal dari yang diharapkan, tekan CANCEL (atau SCHED) untuk membatalkan "Hold" (Tahan) dan melanjutkan jadwal program.

Fitur khusus

Auto Changeover (Perubahan Otomatis): Ketika diatur ke Auto, termostat secara otomatis memilih pemanasan atau pendinginan tergantung pada suhu dalam ruangan.

Adaptive Intelligent Recovery (Pemulihan Cerdas Adaptif): Fitur ini memungkinkan termostat untuk "mempelajari" berapa lama tungku dan AC mencapai pengaturan suhu yang diprogram, sehingga suhu tercapai pada waktu yang Anda tetapkan. Misalnya: Atur waktu Bangun ke pukul 6 pagi, dan suhu ke 70°. Pemanas akan menyala sebelum pukul 6 pagi, sehingga suhu 70° pada saat Anda bangun pukul 6. Pesan "Recovery" (Pemulihan) ditampilkan ketika sistem diaktifkan sebelum periode waktu yang dijadwalkan.

Compressor Protection (Perlindungan Kompresor): Fitur ini memaksa kompresor untuk menunggu beberapa menit sebelum memulai ulang, untuk mencegah kerusakan peralatan. Selama waktu tunggu, pesan "Wait" (Tunggu) ditampilkan di layar.

Kunci layar

Untuk mencegah gangguan, layar dapat dikunci sebagian atau seluruhnya.

Ketika dikunci sebagian, layar menampilkan SCREEN LOCKED (LAYAR TERKUNCI) selama beberapa detik jika tombol yang dikunci ditekan. Untuk membuka kunci layar, tekan tombol yang tidak terkunci saat SCREEN LOCKED (LAYAR TERKUNCI) muncul di layar.

Ketika layar terkunci sepenuhnya, tidak ada tombol yang berfungsi. Untuk mengunci atau membuka kunci layar, lihat fungsi lanjutan 0670.

Pembersihan layar

Tekan SCREEN (LAYAR) untuk mengunci layar untuk pembersihan.
Layar akan tetap terkunci selama 30 detik sehingga Anda dapat membersihkan layar tanpa mengubah pengaturan apa pun.

Setelah 30 detik, tekan DONE (SELESAI) untuk melanjutkan operasi normal, atau tekan SCREEN (LAYAR) lagi jika Anda membutuhkan lebih banyak waktu untuk pembersihan.

Catatan: Jangan menyemprotkan cairan apa pun langsung ke termostat. Semprotkan cairan ke kain, lalu gunakan kain lembap untuk membersihkan layar. Gunakan air atau pembersih kaca rumah tangga. Hindari pembersih abrasif.

Tampilan tingkat kelembapan (model tertentu)

Model tertentu dapat menampilkan tingkat kelembapan dalam ruangan saat ini.
(Jika sensor luar ruangan opsional dipasang, suhu luar ruangan ditampilkan alih-alih tingkat kelembapan. Tekan MORE (LAINNYA) untuk menampilkan tingkat kelembapan.)

Kontrol dehumidifikasi (model tertentu)

Model tertentu memungkinkan Anda mengurangi kelembapan musim panas.
Termostat memantau kelembapan. Ketika kelembapan meningkat, termostat menjalankan AC lebih lama untuk mengurangi kelembapan (hingga 3°F di bawah pengaturan suhu pendinginan Anda).

Tekan MORE (LAINNYA) hingga layar kelembapan ditampilkan, lalu tekan atau untuk mengatur tingkat kelembapan yang diinginkan.
Tekan DONE (SELESAI) untuk menyimpan dan keluar, atau tekan CANCEL (BATAL) untuk keluar tanpa menyimpan perubahan.

Penggantian baterai

Baterai bersifat opsional (untuk menyediakan daya cadangan) jika termostat Anda disambungkan untuk berjalan dengan daya AC saat dipasang.

Pegang termostat dan tarik untuk melepaskannya dari pelat dinding

Pasang baterai baru segera ketika peringatan L0 BATT mulai berkedip. Peringatan berkedip sekitar 30 hari sebelum baterai habis.
Bahkan jika peringatan tidak muncul, Anda harus mengganti baterai setahun sekali, atau sebelum meninggalkan rumah selama lebih dari sebulan.

Fungsi Lanjutan

1. Tekan SYSTEM (SISTEM).

2. Tekan dan tahan tombol tengah yang kosong hingga tampilan berubah.

3. Ubah pengaturan sesuai kebutuhan.

4. Tekan DONE (SELESAI) untuk keluar & menyimpan perubahan.

Pengaturan tahun (dua digit pertama)
Fungsi 0120	Tekan / untuk mengubah dua digit pertama tahun:
Opsi:	20 = Tahun 20xx 21 = Tahun 21xx
Pengaturan tahun (dua digit kedua)
Fungsi 0130	Tekan / untuk mengubah dua digit terakhir tahun:
Opsi:	01 - 99 (yaitu, 2001 - 2099)
Pengaturan bulan
Fungsi 0140	Tekan / untuk mengubah bulan saat ini:
Opsi:	1 - 12 (yaitu, Januari - Desember)
Pengaturan tanggal
Fungsi 0150	Tekan / untuk mengubah tanggal saat ini:
Opsi:	1 - 31
Jadwal program hidup/mati
Fungsi 0160	Tekan / untuk menghidupkan atau mematikan jadwal program:
Opsi:	0 Jadwal program mati. Termostat tidak dapat diprogram. 4 Jadwal program hidup (dapat diprogram 7 hari).
Format suhu (°F/°C)
Fungsi 0320	Tekan / untuk mengatur format tampilan suhu:
Opsi:	0 Fahrenheit 1 Celsius
Waktu musim panas hidup/mati
Fungsi 0330	Termostat telah diprogram sebelumnya untuk secara otomatis menyesuaikan dengan waktu musim panas. Tekan / untuk memilih opsi:
Opsi:	0 Mati: Tidak ada penyesuaian untuk waktu musim panas 1 Hidup: Ubah otomatis ke waktu musim panas (hingga 2006, dan untuk area yang tidak menggunakan kalender DST 2007 baru) 2 Hidup: Ubah otomatis ke waktu musim panas (2007 dan seterusnya, untuk area yang menggunakan kalender DST 2007 baru)
Pengingat penggantian filter tungku
Fungsi 0500	Fitur ini menampilkan peringatan untuk mengingatkan Anda untuk mengganti filter tungku. Tekan / untuk mengatur interval pengingat yang diinginkan:
Opsi:	0 Mati (tidak ada pengingat untuk mengganti filter tungku) 1 Pengingat setelah 10 hari waktu berjalan (sekitar 1 bulan) 2 Pengingat setelah 30 hari waktu berjalan (sekitar 3 bulan) 3 Pengingat setelah 60 hari waktu berjalan (sekitar 6 bulan) 4 Pengingat setelah 90 hari waktu berjalan (sekitar 9 bulan) 5 Pengingat setelah 120 hari waktu berjalan (sekitar 1 tahun) 6 Pengingat setelah 365 hari waktu berjalan (sekitar 3 tahun) Catatan: Tekan RESET (ATUR ULANG) untuk membatalkan peringatan
Pengingat penggantian bantalan pelembap udara
Fungsi 0510	Fitur ini menampilkan peringatan untuk mengingatkan Anda untuk mengganti bantalan pelembap udara. Tekan / untuk mengatur interval yang diinginkan:
Opsi:	0 Mati (tidak ada pengingat untuk mengganti bantalan pelembap udara) 1 Pengingat setelah 3 bulan 2 Pengingat setelah 6 bulan 3 Pengingat setelah 1 tahun Catatan: Tekan RESET (ATUR ULANG) untuk membatalkan peringatan
Pengingat penggantian lampu UV
Fungsi 0520	Fitur ini menampilkan peringatan untuk mengingatkan Anda untuk mengganti lampu ultraviolet. Tekan / untuk mengatur interval yang diinginkan:
Opsi:	0 Mati (tidak ada pengingat untuk mengganti lampu UV) 1 Pengingat setelah 1 tahun Catatan: Tekan RESET (ATUR ULANG) untuk membatalkan peringatan
Periode jadwal program
Fungsi 0540	Tekan / untuk mengatur jumlah periode program:
Opsi:	2 Dua periode program (Bangun, Tidur) 4 Empat periode program (Bangun, Tinggalkan, Kembali, Tidur)
Format jam
Fungsi 0640	Tekan / untuk mengatur format tampilan jam:
Opsi:	12 Jam 12 jam (yaitu, "3:30 pm") 24 Jam 24 jam (yaitu, "15:30")
Kunci layar
Fungsi 0670	Tekan / untuk memilih pengaturan kunci layar:
Opsi:	0 Layar tidak terkunci (berfungsi penuh) 1 Semua fungsi terkunci kecuali kontrol suhu dan tombol CANCEL (BATAL) 2 Layar terkunci sepenuhnya

Jika Mengalami Kesulitan

Jika Anda mengalami kesulitan dengan termostat Anda, silakan coba saran berikut.
Sebagian besar masalah dapat diperbaiki dengan cepat dan mudah.

Layar kosong	Periksa pemutus sirkuit dan setel ulang jika perlu. Pastikan sakelar daya pada sistem pemanas & pendingin dalam keadaan hidup. Pastikan pintu tungku tertutup rapat. Jika termostat menggunakan daya baterai, pastikan baterai alkaline AAA baru terpasang dengan benar.
Tidak ada respons terhadap penekanan tombol (atau suhu tidak akan berubah)	Periksa untuk memastikan termostat tidak terkunci. Pastikan suhu pemanasan dan pendinginan diatur ke rentang yang dapat diterima: Panas: 40° hingga 90°F (4.5° hingga 32°C) Dingin: 50° hingga 99°F (10° hingga 37°C)
Lampu latar redup	Jika termostat menggunakan daya baterai, pastikan baterai alkaline AAA baru terpasang dengan benar. Jika termostat menggunakan daya AC, layar redup adalah normal. Lampu latar tetap menyala pada tingkat rendah, dan menjadi lebih terang saat tombol ditekan.
Sistem pemanas atau pendingin tidak merespons	Tekan SYSTEM (SISTEM) untuk mengatur sistem ke Heat (Panas). Pastikan suhu diatur lebih tinggi dari suhu di dalam ruangan. Tekan SYSTEM (SISTEM) untuk mengatur sistem ke Cool (Dingin). Pastikan suhu diatur lebih rendah dari suhu di dalam ruangan. Periksa pemutus sirkuit dan setel ulang jika perlu. Pastikan sakelar daya pada sistem pemanas & pendingin dalam keadaan hidup. Pastikan pintu tungku tertutup rapat. Jika "Wait" (Tunggu) ditampilkan, timer perlindungan kompresor sedang aktif. Tunggu 5 menit agar sistem dimulai ulang dengan aman, tanpa merusak kompresor.
Layar menampilkan Fan Auto dan On atau Auto dan Circ secara bersamaan	Ini adalah operasi normal. Auto menunjukkan termostat mengikuti pengaturan kipas yang diprogram. Jika Auto dan On ditampilkan, kipas dijadwalkan untuk "On" (Hidup) selama periode ini.

Sensor jarak jauh opsional (model tertentu)

Jika sensor luar ruangan dipasang, suhu luar ruangan saat ini akan ditampilkan.

Jika sensor jarak jauh dalam ruangan dipasang, layar akan menampilkan suhu dalam ruangan di lokasi sensor. (Sensor internal di termostat dinonaktifkan.)

Jika lebih dari satu sensor dalam ruangan dipasang, layar akan menampilkan rata-rata pembacaan suhu dari semua sensor.

Garansi terbatas 5 tahun

Honeywell menjamin produk ini, tidak termasuk baterai, bebas dari cacat dalam pengerjaan atau bahan, dalam penggunaan dan layanan normal, untuk jangka waktu lima (5) tahun sejak tanggal pembelian oleh konsumen.

Jika produk rusak,

1. kembalikan, dengan bukti penjualan atau bukti pembelian bertanggal lainnya, ke tempat Anda membelinya; atau
2. hubungi Layanan Pelanggan Honeywell di 1-800-468-1502. Layanan Pelanggan akan membuat keputusan apakah produk harus dikembalikan ke alamat berikut: Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, atau apakah produk pengganti dapat dikirimkan kepada Anda.

Solusi Otomasi dan Kontrol
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com

Honeywell Limited-Honeywell Limitée
35 Dynamic Drive
Toronto, Ontario M1V 4Z9

® Merek Dagang Terdaftar A.S.
© 2011 Honeywell International Inc.
Paten AS No. 6595430, D509151; paten lainnya sedang menunggu
69-1894EFS—03 M.S. Rev. 03-11
