Honeywell RTH2510, RTH2410 Series - Ohjelmoitavan termostaatin käyttöohje

Katkaise virta lämmitys-/jäähdytysjärjestelmästä

Irrota vanha termostaatti

Irrota vanha termostaatti, mutta jätä seinälevy johdot kiinnitettyinä.

Jos sinulla on vanhempi termostaatti, jossa on suljettu elohopeaputki.

Merkitse johdot tunnisteilla

Merkitse johdot mukana toimitetuilla johtotunnisteilla irrottaessasi niitä.

Irrota seinälevy uudesta termostaatista

Irrota seinälevy uudesta termostaatista ja asenna seinälle.

Asenna seinälevy

Asenna uusi seinälevy mukana toimitetuilla ruuveilla ja ankkureilla.

Poraa 3/16 tuuman reiät kipsilevyyn
Poraa 3/32 tuuman reiät rappaukseen

Liitä johdot

Yhdistä johdot yksinkertaisesti johtomerkintöjen mukaisesti.

Jos merkinnät eivät vastaa termostaatin kirjaimia, tarkista "Vaihtoehtoinen johdotus (perinteiset järjestelmät)" ja kytke liittimeen kuvan mukaisesti (katso huomautukset alla).

Suurin kuorma: 1 A @ 24 Vac, 50/60HZ per lähtö.
Olemme täällä auttamassa. Soita numeroon 1-800-468-1502 saadaksesi apua johdotukseen.

Vaihtoehtoinen johdotus (perinteiset järjestelmät)

Jos merkinnät eivät vastaa termostaatin kirjaimia, tarkista alla oleva taulukko ja kytke liittimeen kuvan mukaisesti (katso huomautukset alla).

1. Jos johdot on kytketty sekä R- että Rc-liittimiin, irrota metallinen hyppyjohdin.
2. Älä käytä C- tai X-liitintä. Kääri johdon paljas pää sähköteipillä.
3. Jos sinulla on lämpöpumppu ilman lisä-/varalämmitystä, kytke O tai B, ei molempia.

Vaihtoehtoinen johdotus (lämpöpumppu)

Jos merkinnät eivät vastaa termostaatin kirjaimia.

Vaihtoehtoinen johdotus (vain lämpöpumpuille, joissa on lisä- tai varalämmitys)

Jos merkinnät eivät vastaa termostaatin kirjaimia, tarkista alla oleva taulukko ja kytke liittimeen kuvan mukaisesti (katso huomautukset alla).

1. Jätä metallinen hyppyjohdin paikalleen, yhdistäen R- ja Rc-liittimet.
2. Jos vanhassa termostaatissasi oli sekä V- että VR-johdot, lopeta nyt ja ota yhteyttä pätevään urakoitsijaan saadaksesi apua.
3. Jos vanhassa termostaatissasi oli erilliset O- ja B-johdot, kääri B-johto sähköteipillä äläkä kytke sitä.
4. Jos vanhassa termostaatissasi oli Y1-, W1- ja W2-johdot, lopeta nyt ja ota yhteyttä pätevään urakoitsijaan saadaksesi apua.
5. Älä käytä C- tai X-johtoa. Älä käytä B-johtoa, jos sinulla on jo O-johto. Kääri johdon paljas pää sähköteipillä.
6. Älä käytä L-johtoa. Kääri johdon paljas pää sähköteipillä.

Jos vanhassa termostaatissasi oli E- ja Aux-johdot (tai vaihtoehtoiset johdot), kytke molemmat johdot Aux-liittimeen.

Asenna paristot

Asenna kaksi AAA-alkaliparistoa.

Aseta tuulettimen toimintakytkin

Siirrä kytkin oikeaan asentoon:

Kaasu tai öljy: Kaasu- tai öljylämmitysjärjestelmille jätä tuulettimen toimintakytkin tähän tehdasasetettuun asentoon (järjestelmille, jotka ohjaavat tuuletinta lämmityspyynnön yhteydessä).

Sähkö tai lämpöpumppu: Vaihda kytkin tähän asentoon lämpöpumppu- tai sähkölämmitysjärjestelmille. (Tämä asetus on tarkoitettu järjestelmille, jotka sallivat termostaatin ohjata tuuletinta lämmityspyynnön yhteydessä, jos tuulettimen johto on kytketty G-liittimeen.)

Asenna termostaatti seinälevyyn

Asenna termostaatti seinälevyyn seinällä.

Kytke virta takaisin päälle

Kytke virta takaisin päälle lämmitys-/jäähdytysjärjestelmään.

Jos järjestelmätyyppisi on...

Jos järjestelmätyyppisi on:

• Yksivaiheinen lämmitys ja jäähdytys
• Vain lämmitys tai vain jäähdytys

Onnittelut, olet valmis!

Jos järjestelmätyyppisi on:

• Lämpöpumppu* varalämmityksellä
  Jatka lisäasennuksella sovittaaksesi termostaattisi järjestelmätyyppiisi.
  *Lämpöpumppu – ilmastointilaite, joka tarjoaa jäähdytystä kesällä ja toimii myös talvella päinvastaisesti lämmityksen tuottamiseksi.

Jos et ole varma järjestelmätyypistäsi tai jos sinulla on muita kysymyksiä, soita meille maksuttomaan numeroon 1-800-468-1502.

Tämä termostaatti toimii 24 voltin tai 750 mV:n järjestelmissä. Se EI toimi monivaiheisissa perinteisissä järjestelmissä.

Lisäasennus

Siirry järjestelmäasetuksiin
Siirry järjestelmäasetuksiin painamalla ja pitämällä painettuna sekä - että -painikkeita, kunnes näyttö muuttuu (noin 5 sekuntia).

Asetusten muuttaminen

1. Paina - tai -painiketta muuttaaksesi asetusta.
2. Paina - ja -painikkeita samanaikaisesti yhden sekunnin ajan siirtyäksesi seuraavaan toimintoon.
3. Paina RUN (Suorita) -painiketta poistuaksesi ja tallentaaksesi asetukset.

HUOMAUTUS: Jos et paina mitään painiketta 60 sekunnin aikana, kun olet asetusvalikossa, termostaatti tallentaa automaattisesti kaikki tehdyt muutokset ja poistuu valikosta.

Toiminto	Kuvaus Paina - tai -painiketta	Asetus
1	valitse järjestelmätyyppi	Lämmitys ja jäähdytys: Kaasu-, öljy- tai sähkölämmitys keskusilmastoinnilla tai lämpöpumpulla ilman lisä-/varalämmitystä. Lämpöpumppu lisä-/varalämmityksellä: Ulkoinen kompressori tuottaa sekä lämmityksen että jäähdytyksen.
5	valitse lämmitysjärjestelmäsi ja optimoi sen toiminta	5 Kaasu- tai öljylämmitys: Käytä tätä asetusta, jos sinulla on tavallinen kaasu- tai öljylämmitys, jonka hyötysuhde on alle 90 %. 6 Sähkölämmitys: Käytä tätä asetusta, jos sinulla on minkä tahansa tyyppinen sähkölämmitysjärjestelmä. 3 Lämpöpumppu, kuumavesi tai korkean hyötysuhteen lämmitys: Käytä tätä asetusta, jos sinulla on kuumavesijärjestelmä tai kaasulämmitys, jonka hyötysuhde on yli 90 %. 2 Kaasu-/öljyhöyry- tai painovoimajärjestelmä: Käytä tätä asetusta, jos sinulla on höyry- tai painovoimalämmitysjärjestelmä.
13	valitse varhainen aloitus (Early Start)	1 Päällä (On) 0 Pois (Off)
14	valitse Fahrenheit- tai Celsius-lämpötilanäyttö	0 Fahrenheit-lämpötilanäyttö (°F) 1 Celsius-lämpötilanäyttö (°C)
15*	valitse kompressorin suojausasetukset	1 Päällä (On) 0 Pois (Off)
20	valitse kellon näyttö	0 12 tunnin näyttö 1 24 tunnin näyttö
21	valitse suodattimen vaihtomuistutus (Change Filter Timer)	0 Pois (Off) 3 6 kuukautta 1 30 päivää 4 9 kuukautta 2 90 päivää 5 1 vuosi
40	palauta ohjelma-aikataulu oletusasetuksiin	0 Pois (Off) 1 Päällä (On): Ohjelma-aikataulun oletusasetukset on lueteltu.

* Kompressorin suojaus: Tämä ominaisuus pakottaa kompressorin odottamaan noin 5 minuuttia ennen uudelleenkäynnistystä laitteistovaurioiden estämiseksi. Odotusajan aikana näytössä näkyy viesti "Cool On" (Jäähdytys päällä) tai "Heat On" (Lämmitys päällä).

Tietoja uudesta termostaatistasi

Uusi Resideo-termostaattisi on suunniteltu antamaan sinulle monien vuosien luotettavaa palvelua ja helppokäyttöistä, painonapilla toimivaa ilmastonhallintaa.

• Taustavalaistu näyttö on helppo lukea
• Näyttää ympäristön (mitatun) lämpötilan aina
• Yhden kosketuksen pääsy asetusarvon lämpötilaan
• Esiasetetut ohjelma-asetukset
• Aikataulun väliaikainen ja pysyvä ohitus
• Varhainen aloitus (Early start) varmistaa oikean lämpötilan oikeaan aikaan
• Sisäänrakennettu kompressorin suojaus

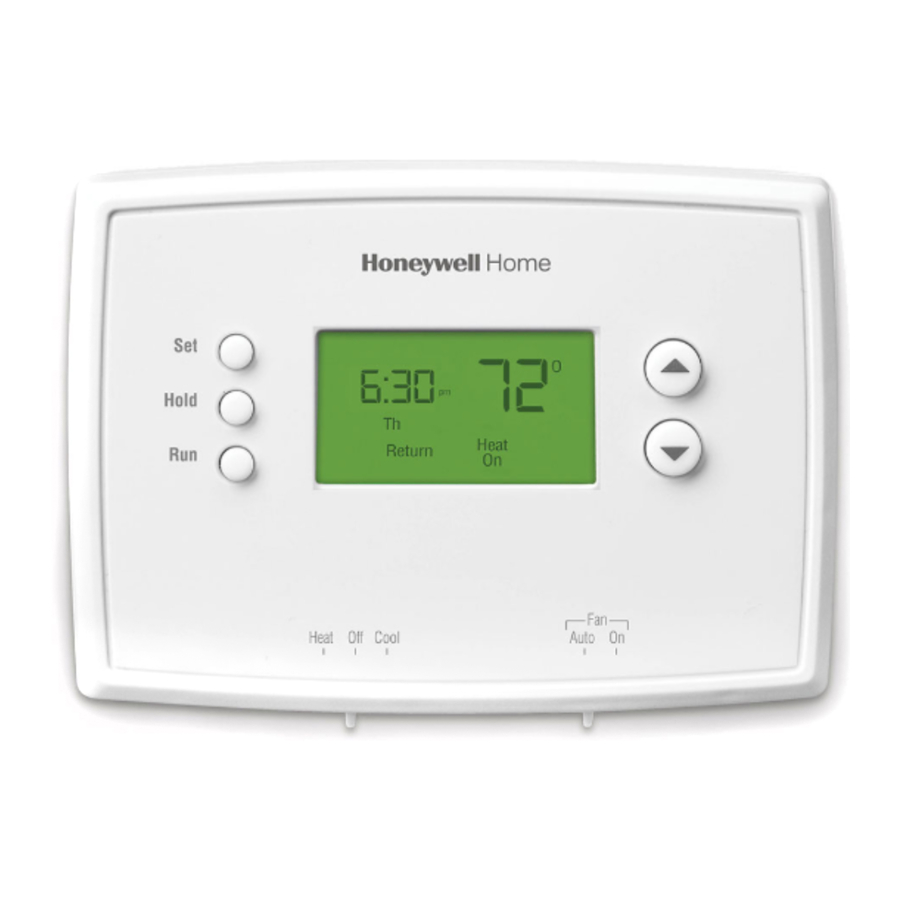

Termostaatin säätimet

Set (Aseta): Paina asettaaksesi ajan/päivän/aikataulun.
Hold (Pidä): Paina ohittaaksesi ohjelmoidun lämpötilan säädön.
Run (Suorita): Paina jatkaaksesi ohjelma-aikataulua.

Lämpötilan säätö
Paina ylös- tai alas-painikkeita, kunnes saavutat halutun lämpötilan.
HUOMAUTUS: Varmista, että SYSTEM (JÄRJESTELMÄ) -kytkin on asetettu järjestelmään M33612, jota haluat ohjata

System Switch (Järjestelmäkytkin) -kytkimellä ohjataan lämmitys- tai jäähdytysjärjestelmääsi.

• Heat (Lämmitys): Lämmitysjärjestelmän ohjaus.
• Off (Pois): Kaikki järjestelmät pois päältä.
• Cool (Jäähdytys): Jäähdytysjärjestelmän ohjaus.

Fan Switch (Tuuletinkytkin) -kytkimellä ohjataan tuuletinta.
"Auto"-tilassa tuuletin pyörii vain, kun lämmitys- tai jäähdytysjärjestelmä on päällä.
Jos asetus on "On" (Päällä), tuuletin pyörii jatkuvasti.

NÄYTTÖ

Asetuspisteen ilmaisin
Näkyy, kun asetuslämpötila on näkyvissä.

Nykyinen ohjelmaperiodi
Wake/Leave/Return/Sleep (Herätys/Lähtö/Paluu/Nukkuminen)

Järjestelmän tila
Cool on: Jäähdytysjärjestelmä on päällä.
Heat on: Lämmitysjärjestelmä on päällä.
Kun Cool On vilkkuu, kompressorin suojaus on käytössä.

Lämpötila
Ympäristön (mitattu) lämpötila näkyy normaalisti. Jos haluat nähdä asetuslämpötilan, paina kerran Ylös- tai Alas-painiketta. Asetuslämpötila näkyy viisi sekuntia.

Ajan ja päivän asettaminen

1. Paina SET (ASETUS) -painiketta ja aseta kellonaika painamalla tai .

2. Paina SET (ASETUS) -painiketta ja valitse viikonpäivä painamalla tai .
3. Tallenna ja poistu painamalla RUN (KÄYNNISTÄ).

HUOMAUTUS: Jos kello vilkkuu, termostaatti noudattaa maanantain "Wake" (Herätys) -ajan asetuksia, kunnes nollaat ajan ja päivän.

Ohjelma-aikataulu

Voit ohjelmoida neljä aikaperiodia kullekin päivälle eri asetuksilla arkipäiville ja viikonlopuille. Suosittelemme esiasetettuja asetuksia (näkyy alla olevassa taulukossa), koska ne voivat vähentää lämmitys-/jäähdytyskustannuksia.

Wake (Herätys) - Aseta aika, jolloin heräät, ja lämpötila, jonka haluat aamulla, kunnes lähdet päiväksi.

Leave (Lähtö) - Aseta aika, jolloin lähdet kotoa, ja lämpötila, jonka haluat ollessasi poissa (yleensä energiaa säästävä taso).

Return (Paluu) - Aseta aika, jolloin palaat kotiin, ja lämpötila, jonka haluat illalla, kunnes menet nukkumaan.

Sleep (Nukkuminen) - Aseta aika, jolloin menet nukkumaan, ja lämpötila, jonka haluat yön yli (yleensä energiaa säästävä taso).

HUOMAUTUS: Leave (Lähtö) ja Return (Paluu) -periodit voidaan peruuttaa viikonloppuisin.

Ohjelma-aikataulujen säätäminen (RTH2510)

1. Paina SET (ASETUS) -painiketta, kunnes Set Schedule (Aseta aikataulu) tulee näkyviin.

2. Aseta Wake (Herätys) -aikasi näkyvälle päivälle painamalla tai , ja paina sitten SET (ASETUS) -painiketta.
3. Aseta M33600-lämpötila tälle aikaperiodille painamalla tai , ja paina sitten SET (ASETUS) -painiketta.
4. Aseta aika ja lämpötila seuraavalle aikaperiodille (Leave (Lähtö)). Toista vaiheet 2 ja 3 kunkin päivän aikaperiodille.
5. Tallenna ja poistu painamalla RUN (KÄYNNISTÄ).

HUOMAUTUS: Varmista, että termostaatti on asetettu järjestelmään, jonka haluat ohjelmoida (Heat (Lämmitys) tai Cool (Jäähdytys)).

Ohjelma-aikataulujen säätäminen (RTH2410)

1. Paina SET (ASETUS) -painiketta, kunnes Set Schedule (Aseta aikataulu) tulee näkyviin.

2. Aseta arkipäivän Wake (Herätys) -aikasi (Mo-Fr) painamalla tai , ja paina sitten SET (ASETUS) -painiketta.
3. Aseta lämpötila tälle aikaperiodille painamalla tai , ja paina sitten SET (ASETUS) -painiketta.
4. Aseta aika ja lämpötila seuraavalle aikaperiodille (Leave (Lähtö)). Toista vaiheet 2 ja 3 kullekin arkipäivän aikaperiodille.
5. Aseta viikonlopun aikaperiodit (Sa & Su) painamalla SET (ASETUS) -painiketta ja tallenna ja poistu painamalla RUN (KÄYNNISTÄ).

HUOMAUTUS: Varmista, että termostaatti on asetettu järjestelmään, jonka haluat ohjelmoida (Heat (Lämmitys) tai Cool (Jäähdytys)).

Ohjelma-aikataulun ohitus (väliaikainen)

Säädä lämpötilaa välittömästi painamalla tai . Tämä ohittaa väliaikaisesti nykyisen aikaperiodin lämpötila-asetuksen.

"Temporary" (Väliaikainen) tulee näkyviin näyttöön ja nykyinen ohjelmaperiodi vilkkuu.

Uusi lämpötila säilytetään vain, kunnes seuraava ohjelmoitu aikaperiodi alkaa.

Voit peruuttaa väliaikaisen asetuksen milloin tahansa painamalla RUN (KÄYNNISTÄ) -painiketta.

HUOMAUTUS: Varmista, että termostaatti on asetettu järjestelmään, jota haluat ohjata (lämmitys tai jäähdytys).

Ohjelma-aikataulun ohitus (pysyvä)

Säädä lämpötilaa pysyvästi painamalla HOLD (PIDÄ) -painiketta. Tämä ohittaa lämpötila-asetukset kaikille aikaperiodeille.

"Hold" (Pidä) -toiminto sammuttaa ohjelma-aikataulun ja antaa sinun säätää termostaattia manuaalisesti tarpeen mukaan.

Asettamasi lämpötila säilytetään 24 tuntia vuorokaudessa, kunnes muutat sitä manuaalisesti tai painat RUN (KÄYNNISTÄ) -painiketta peruuttaaksesi "Hold" (Pidä) -toiminnon ja jatkaaksesi ohjelma-aikataulua.

HUOMAUTUS: Varmista, että termostaatti on asetettu järjestelmään, jota haluat ohjata (lämmitys tai jäähdytys).

Sisäänrakennettu kompressorin suojaus

Tämä ominaisuus auttaa estämään kompressorin vaurioitumisen ilmastointi- tai lämpöpumppujärjestelmässäsi.

Vaurioita voi tapahtua, jos kompressori käynnistetään uudelleen liian pian sammutuksen jälkeen. Tämä ominaisuus pakottaa kompressorin odottamaan 5 minuuttia ennen uudelleenkäynnistystä.

Odotusajan aikana näytössä vilkkuu viesti Cool On (Jäähdytys päällä) (tai Heat On (Lämmitys päällä), jos sinulla on lämpöpumppu). Kun turvallinen odotusaika on kulunut, viesti lakkaa vilkkumasta ja kompressori käynnistyy.

Aikainen aloitus

Tämän ominaisuuden avulla lämmitys tai jäähdytys voidaan käynnistää ennen ohjelman alkamisaikaa, jotta lämpötila saavutetaan asettamanasi aikana. Esimerkiksi: Aseta Wake (Herätys) -ajaksi klo 6 ja lämpötilaksi 70 °. Lämmitys käynnistyy ennen klo 6, joten lämpötila on 70 ° siihen mennessä,

kun heräät klo 6. Seuraava aikaperiodi näytetään, kun järjestelmä aktivoidaan ennen aikataulun mukaista aikaperiodia.

Vaihda suodatin

Jos suodattimen muistutus on kytketty päälle asennuksen aikana, sanat Change Filter (Vaihda suodatin) vilkkuvat näytössä, kun suodatin on vaihdettava. Kun olet vaihtanut ilmansuodattimen, nollaa hälytys painamalla RUN (KÄYNNISTÄ) -painiketta 3 sekunnin ajan.

Paristojen vaihto

Asenna kaksi uutta AAA-paristoa, kun Lo Batt (Akku vähissä) vilkkuu näytössä. Lo Batt (Akku vähissä) näkyy 60 päivää ennen kuin paristot ovat tyhjät.

Vaihda paristot kerran vuodessa tai kun olet poissa yli kuukauden.

Useimmat asetukset tallennetaan haihtumattomaan (pysyvään) muistiin. Vain kello ja päivä on asetettava paristojen vaihdon jälkeen.

Vedä pohjasta irrottaaksesi termostaatin seinälevystä.

Aseta System (Järjestelmä) -kytkin Off (Pois) -asentoon ennen paristojen irrottamista. Muuten lämmitys-/jäähdytysjärjestelmä voi pysyä aktivoituna, vaikka paristot on irrotettu.

Käännä termostaatti ylösalaisin, aseta uudet AAA alkaliparistot ja asenna termostaatti takaisin.

Vianmääritys

Jos sinulla on vaikeuksia termostaatin kanssa, kokeile seuraavia ehdotuksia. Useimmat ongelmat voidaan korjata nopeasti ja helposti.

Jos tarvitset apua tämän tuotteen kanssa, käy osoitteessa honeywellhome.com tai soita Resideon asiakaspalveluun maksutta numeroon 1-800-468-1502.

ELOHOPEAILMOITUS
Jos tämä tuote korvaa ohjaimen, joka sisältää elohopeaa suljetussa putkessa, älä laita vanhaa ohjainta roskiin. Ota yhteyttä paikalliseen jätehuoltoviranomaiseen saadaksesi ohjeita kierrätyksestä ja asianmukaisesta hävittämisestä.

SÄHKÖJÄTTEEN HUOMAUTUS
Tuotetta ei saa hävittää

FCC-lausunto osoitteessa: https://customer.resideo.com/en-US/support/residential/codes-and-standards/FCC15105/Pages/default.aspx

Mahdollisten kompressorivaurioiden välttämiseksi älä käytä ilmastointilaitetta, jos ulkolämpötila laskee alle 50 °F (10 °C).

Asiakastuki

Jos tarvitset apua tämän tuotteen kanssa, käy osoitteessa honeywellhome.com.
Tai soita Resideon maksuttomaan asiakaspalveluun numeroon 1-800-468-1502.
Säästääksesi aikaa, ota mallinumero ja päivämääräkoodi esille ennen soittamista.
Vedä alhaalta irrottaaksesi termostaatin seinälevystä.

Käännä termostaatti ympäri löytääksesi mallinumeron ja päivämääräkoodin.
