Honeywell RTH2510, Seri RTH2410 - Manual Termostat Terprogram

Matikan Daya ke Sistem Pemanas/Pendingin

Lepaskan Termostat Lama

Lepaskan termostat lama tetapi biarkan pelat dinding dengan kabel terpasang.

Jika Anda memiliki termostat lama dengan tabung merkuri yang disegel.

Tandai Kabel dengan Label

Tandai kabel menggunakan label kabel yang disertakan saat Anda melepaskannya.

Pisahkan Pelat Dinding dari Termostat Baru

Lepaskan pelat dinding dari termostat baru dan pasang ke dinding.

Pasang Pelat Dinding

Pasang pelat dinding baru menggunakan sekrup dan jangkar yang disertakan.

Bor lubang 3/16 inci untuk drywall
Bor lubang 3/32 inci untuk plester

Hubungkan Kabel

Cukup cocokkan label kabel.

Jika label tidak cocok dengan huruf pada termostat, periksa "Pengkabelan Alternatif (Sistem Konvensional)" dan sambungkan ke terminal seperti yang ditunjukkan (lihat catatan, di bawah).

Beban maksimum: 1 A @ 24 Vac, 50/60HZ per output.
Kami siap membantu. Hubungi 1-800-468-1502 untuk bantuan pengkabelan.

Pengkabelan Alternatif (Sistem Konvensional)

Jika label tidak cocok dengan huruf pada termostat, periksa grafik di bawah ini dan sambungkan ke terminal seperti yang ditunjukkan di sini (lihat catatan, di bawah).

1. Jika kabel akan dihubungkan ke terminal R dan Rc, lepaskan jumper logam.
2. Jangan gunakan C atau X. Bungkus ujung kabel yang telanjang dengan pita listrik.
3. Jika Anda memiliki pompa panas tanpa panas tambahan/cadangan, hubungkan O atau B, jangan keduanya.

Pengkabelan Alternatif (Pompa Panas)

Jika label tidak cocok dengan huruf pada termostat.

Pengkabelan alternatif (untuk pompa panas dengan panas tambahan atau cadangan saja)

Jika label tidak cocok dengan huruf pada termostat, periksa grafik di bawah ini dan sambungkan ke terminal seperti yang ditunjukkan di sini (lihat catatan, di bawah).

1. Biarkan jumper logam di tempatnya, menghubungkan terminal R & Rc.
2. Jika termostat lama Anda memiliki kabel V dan VR, berhenti sekarang dan hubungi kontraktor yang memenuhi syarat untuk mendapatkan bantuan.
3. Jika termostat lama Anda memiliki kabel O dan B terpisah, bungkus kabel B dengan pita listrik dan jangan sambungkan.
4. Jika termostat lama Anda memiliki kabel Y1, W1 dan W2, berhenti sekarang dan hubungi kontraktor yang memenuhi syarat untuk mendapatkan bantuan.
5. Jangan gunakan kabel C atau X. Jangan gunakan kabel B jika Anda sudah memiliki kabel O. Bungkus ujung kabel yang telanjang dengan pita listrik.
6. Jangan gunakan kabel L. Bungkus ujung kabel yang telanjang dengan pita listrik.

Jika termostat lama Anda memiliki kabel E dan Aux (atau kabel alternatif), sambungkan kedua kabel ke terminal Aux.

Pasang Baterai

Pasang dua baterai alkaline AAA.

Atur Sakelar Operasi Kipas

Pindahkan sakelar ke pengaturan yang tepat:

Gas atau Minyak: Untuk sistem pemanas gas atau minyak, biarkan sakelar operasi kipas pada posisi yang disetel pabrik ini (untuk sistem yang mengontrol kipas saat ada panggilan untuk memanaskan).

Listrik atau Pompa Panas: Ubah sakelar ke pengaturan ini untuk sistem pompa panas atau pemanas listrik. (Pengaturan ini untuk sistem yang memungkinkan termostat mengontrol kipas saat ada panggilan untuk memanaskan, jika kabel kipas terhubung ke terminal G.)

Pasang Termostat ke Pelat Dinding

Pasang termostat ke pelat dinding di dinding.

Hidupkan Kembali Daya

Hidupkan kembali daya ke sistem pemanas/pendingin.

Jika Jenis Sistem Anda adalah...

Jika jenis sistem Anda adalah:

• Pemanas dan Pendingin Satu Tingkat
• Hanya Pemanas atau Hanya Pendingin

Selamat, Anda sudah selesai!

Jika jenis sistem Anda adalah:

• Pompa Panas* dengan Panas Cadangan
  Lanjutkan dengan Instalasi Tingkat Lanjut untuk menyesuaikan termostat Anda dengan jenis sistem Anda.
  *Pompa Panas—AC yang menyediakan pendinginan di musim panas, dan juga berjalan terbalik di musim dingin untuk menyediakan pemanasan.

Jika Anda tidak yakin dengan jenis sistem Anda atau jika Anda memiliki pertanyaan lain, hubungi kami bebas pulsa di 1-800-468-1502.

Termostat ini berfungsi pada sistem 24 volt atau 750 mV. Termostat ini TIDAK akan berfungsi pada sistem konvensional multi tahap.

Instalasi Tingkat Lanjut

Masuk ke Pengaturan Sistem
Untuk masuk ke pengaturan sistem, tekan dan tahan tombol dan hingga tampilan berubah (kira-kira 5 detik).

Mengubah Pengaturan

1. Tekan tombol atau untuk mengubah pengaturan.
2. Tekan tombol dan secara bersamaan selama satu detik untuk melanjutkan ke fungsi berikutnya.
3. Tekan tombol RUN untuk keluar dan menyimpan pengaturan.

CATATAN: Jika Anda tidak menekan tombol apa pun selama 60 detik saat Anda berada di menu pengaturan, termostat secara otomatis menyimpan setiap perubahan yang dibuat dan keluar dari menu.

Fungsi	Deskripsi Tekan tombol atau untuk	Pengaturan
1	pilih jenis sistem	Pemanas & pendingin: Pemanas gas, minyak, atau listrik dengan AC sentral atau pompa panas tanpa panas tambahan/cadangan. Pompa panas dengan panas tambahan/cadangan: Kompresor luar ruangan menyediakan pemanasan dan pendinginan.
5	pilih sistem pemanas Anda dan optimalkan pengoperasiannya	5 Tungku gas atau minyak: Gunakan pengaturan ini jika Anda memiliki tungku gas atau minyak standar yang efisiensinya kurang dari 90%. 6 Tungku listrik: Gunakan pengaturan ini jika Anda memiliki jenis sistem pemanas listrik apa pun. 3 Pompa panas, air panas, atau tungku efisiensi tinggi: Gunakan pengaturan ini jika Anda memiliki sistem air panas atau tungku gas dengan efisiensi lebih dari 90%. 2 Sistem uap atau gravitasi gas/minyak: Gunakan pengaturan ini jika Anda memiliki sistem pemanas uap atau gravitasi.
13	pilih Mulai Awal	1 Aktif 0 Nonaktif
14	pilih tampilan suhu Fahrenheit atau Celsius	0 Tampilan suhu Fahrenheit (°F) 1 Tampilan suhu Celsius (°C)
15*	pilih pengaturan Perlindungan Kompresor	1 Aktif 0 Nonaktif
20	pilih tampilan jam	0 Tampilan 12 jam 1 Tampilan 24 jam
21	pilih Pengatur Waktu Ganti Filter	0 Nonaktif 3 6 bulan 1 30 hari 4 9 bulan 2 90 hari 5 1 tahun
40	pulihkan jadwal program ke pengaturan default	0 Nonaktif 1 Aktif: Pengaturan default jadwal program tercantum.

* Perlindungan Kompresor: Fitur ini memaksa kompresor untuk menunggu sekitar 5 menit sebelum memulai ulang, untuk mencegah kerusakan peralatan. Selama waktu tunggu, pesan "Cool On" atau "Heat On" ditampilkan di layar.

Tentang Termostat Baru Anda

Termostat Resideo baru Anda telah dirancang untuk memberi Anda layanan yang andal selama bertahun-tahun dan kontrol iklim tombol tekan yang mudah digunakan.

• Tampilan lampu latar mudah dibaca
• Menampilkan suhu sekitar (terukur) setiap saat
• Akses sekali sentuh ke suhu setpoint
• Pengaturan program preset
• Pengesampingan jadwal sementara dan permanen
• Mulai awal memastikan suhu yang tepat pada waktu yang tepat
• Perlindungan kompresor bawaan

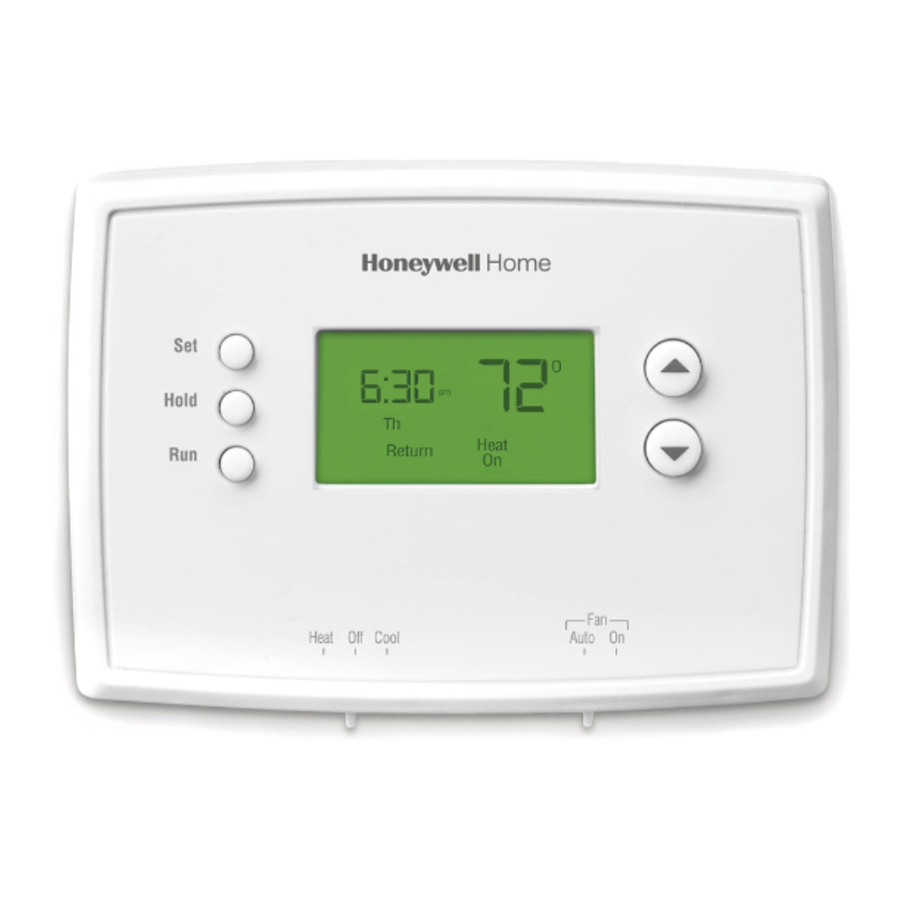

Kontrol Termostat

Set: Tekan untuk mengatur waktu/hari/jadwal.
Hold: Tekan untuk mengesampingkan kontrol suhu terprogram.
Run: Tekan untuk melanjutkan jadwal program.

Penyesuaian suhu
Tekan tombol atas atau bawah hingga Anda mencapai suhu yang diinginkan.
CATATAN: Pastikan sakelar SYSTEM diatur ke sistem M33612 yang ingin Anda kontrol

Sakelar Sistem digunakan untuk mengontrol sistem pemanas atau pendingin Anda.

• Heat: Kontrol sistem pemanas.
• Off: Semua sistem mati.
• Cool: Kontrol sistem pendingin.

Sakelar Kipas digunakan untuk mengontrol kipas Anda.
Dalam mode "Auto", kipas hanya berjalan saat sistem pemanas atau pendingin aktif.
Jika diatur ke "On," kipas berjalan terus menerus.

LAYAR TAMPILAN

Indikator titik pengaturan
Muncul saat suhu titik pengaturan ditampilkan.

Periode program saat ini
Bangun/Pergi/Kembali/Tidur

Status sistem
Cool on: Sistem pendingin menyala.
Heat on: Sistem pemanas menyala.
Saat Cool On berkedip, perlindungan kompresor sedang aktif.

Suhu
Suhu sekitar (terukur) biasanya ditampilkan. Untuk melihat suhu titik pengaturan, tekan tombol Atas atau Bawah sekali. Suhu titik pengaturan akan muncul selama lima detik.

Atur Waktu dan Hari

1. Tekan tombol SET (ATUR), lalu tekan atau untuk mengatur waktu pada jam.

2. Tekan tombol SET (ATUR), lalu tekan atau untuk memilih hari dalam seminggu.
3. Tekan RUN (JALANKAN) untuk menyimpan & keluar.

CATATAN: Jika jam berkedip, termostat akan mengikuti pengaturan Anda untuk periode waktu "Bangun" hari Senin hingga Anda mengatur ulang waktu dan hari.

Jadwal Program

Anda dapat memprogram empat periode waktu setiap hari, dengan pengaturan berbeda untuk hari kerja dan akhir pekan. Kami merekomendasikan pengaturan yang telah diatur sebelumnya (ditunjukkan dalam tabel di bawah), karena dapat mengurangi pengeluaran pemanasan/pendinginan Anda.

Bangun - Atur ke waktu Anda bangun dan suhu yang Anda inginkan di pagi hari, sampai Anda pergi untuk hari itu.

Pergi - Atur ke waktu Anda meninggalkan rumah dan suhu yang Anda inginkan saat Anda pergi (biasanya tingkat hemat energi).

Kembali - Atur ke waktu Anda kembali ke rumah dan suhu yang Anda inginkan di malam hari, sampai waktu tidur.

Tidur - Atur ke waktu Anda pergi tidur dan suhu yang Anda inginkan semalaman (biasanya tingkat hemat energi).

CATATAN: Periode Pergi dan Kembali dapat dibatalkan pada akhir pekan.

Untuk Menyesuaikan Jadwal Program (RTH2510)

1. Tekan SET (ATUR) hingga Set Schedule (Atur Jadwal) ditampilkan.

2. Tekan atau untuk mengatur waktu Wake (Bangun) Anda untuk hari yang ditampilkan, lalu tekan SET (ATUR).
3. Tekan atau untuk mengatur suhu M33600 untuk periode waktu ini, lalu tekan SET (ATUR).
4. Atur waktu dan suhu untuk periode waktu berikutnya (Leave/Pergi). Ulangi langkah 2 dan 3 untuk periode waktu setiap hari.
5. Tekan RUN (JALANKAN) untuk menyimpan & keluar.

CATATAN: Pastikan termostat diatur ke sistem yang ingin Anda program (Heat/Panas atau Cool/Dingin).

Untuk Menyesuaikan Jadwal Program (RTH2410)

1. Tekan SET (ATUR) hingga Set Schedule (Atur Jadwal) ditampilkan.

2. Tekan atau untuk mengatur waktu Wake (Bangun) hari kerja Anda (Mo-Fr), lalu tekan SET (ATUR).
3. Tekan atau untuk mengatur suhu untuk periode waktu ini, lalu tekan SET (ATUR).
4. Atur waktu dan suhu untuk periode waktu berikutnya (Leave/Pergi). Ulangi langkah 2 dan 3 untuk setiap periode waktu hari kerja.
5. Tekan SET (ATUR) untuk mengatur periode waktu akhir pekan (Sa & Su), lalu tekan RUN (JALANKAN) untuk menyimpan & keluar.

CATATAN: Pastikan termostat diatur ke sistem yang ingin Anda program (Heat/Panas atau Cool/Dingin).

Override Jadwal Program (Sementara)

Tekan atau untuk segera menyesuaikan suhu. Ini akan menggantikan sementara pengaturan suhu untuk periode waktu saat ini.

"Temporary" (Sementara) akan muncul di layar dan periode program saat ini akan berkedip.

Suhu baru akan dipertahankan hanya hingga periode waktu terprogram berikutnya dimulai.

Untuk membatalkan pengaturan sementara kapan saja, tekan RUN (JALANKAN).

CATATAN: Pastikan termostat diatur ke sistem yang ingin Anda kontrol (heat/panas atau cool/dingin).

Override Jadwal Program (Permanen)

Tekan HOLD (TAHAN) untuk menyesuaikan suhu secara permanen. Ini akan menggantikan pengaturan suhu untuk semua periode waktu.

Fitur "Hold" (Tahan) mematikan jadwal program dan memungkinkan Anda menyesuaikan termostat secara manual, sesuai kebutuhan.

Suhu apa pun yang Anda atur akan dipertahankan 24 jam sehari, hingga Anda mengubahnya secara manual, atau menekan RUN (JALANKAN) untuk membatalkan "Hold" (Tahan) dan melanjutkan jadwal program.

CATATAN: Pastikan termostat diatur ke sistem yang ingin Anda kontrol (heat/panas atau cool/dingin).

Perlindungan Kompresor Bawaan

Fitur ini membantu mencegah kerusakan pada kompresor dalam sistem AC atau pompa panas Anda.

Kerusakan dapat terjadi jika kompresor dihidupkan ulang terlalu cepat setelah dimatikan. Fitur ini memaksa kompresor untuk menunggu 5 menit sebelum memulai ulang.

Selama waktu tunggu, layar akan menampilkan pesan Cool On (atau Heat On jika Anda memiliki pompa panas). Ketika waktu tunggu yang aman telah berlalu, pesan berhenti berkedip dan kompresor menyala.

Mulai Awal

Fitur ini memungkinkan pemanasan atau pendinginan menyala sebelum waktu mulai program, sehingga suhu tercapai pada waktu yang Anda atur. Misalnya: Atur waktu Wake (Bangun) ke pukul 6 pagi, dan suhu ke 70°. Panas akan menyala sebelum pukul 6 pagi, sehingga suhu menjadi 70° pada saat

Anda bangun pada pukul 6. Periode waktu berikutnya ditampilkan saat sistem diaktifkan sebelum periode waktu yang dijadwalkan.

Ganti Filter

Jika pengingat filter dihidupkan selama pemasangan, kata-kata Change Filter (Ganti Filter) akan berkedip di layar saat filter perlu diganti. Setelah Anda mengganti filter udara, tekan dan tahan tombol RUN (JALANKAN) selama 3 detik untuk mengatur ulang peringatan.

Penggantian Baterai

Pasang dua baterai AAA baru saat Lo Batt (Baterai Lemah) berkedip di layar. Lo Batt (Baterai Lemah) muncul selama 60 hari sebelum baterai habis.

Ganti baterai setahun sekali, atau saat Anda akan bepergian selama lebih dari sebulan.

Sebagian besar pengaturan disimpan dalam memori nonvolatile (permanen). Hanya jam dan hari yang harus diatur setelah Anda mengganti baterai.

Tarik di bagian bawah untuk melepaskan termostat dari pelat dinding.

Atur sakelar Sistem ke Off (Mati) sebelum melepas baterai. Jika tidak, sistem pemanas/pendingin dapat tetap aktif bahkan ketika baterai dilepas.

Balikkan termostat, masukkan baterai alkalin AAA baru, lalu pasang kembali termostat.

Pemecahan Masalah

Jika Anda mengalami kesulitan dengan termostat Anda, silakan coba saran berikut. Sebagian besar masalah dapat diperbaiki dengan cepat dan mudah.

Layar kosong	Pastikan baterai alkalin AAA baru terpasang dengan benar.
Sistem pemanas atau pendingin tidak merespons	Atur sakelar sistem ke Heat (Panas). Pastikan suhu diatur lebih tinggi dari suhu Di Dalam. Atur sakelar sistem ke Cool (Dingin). Pastikan suhu diatur lebih rendah dari suhu Di Dalam. Tunggu 5 menit agar sistem merespons.
Pengaturan suhu tidak berubah	Pastikan suhu pemanasan dan pendinginan diatur ke rentang yang dapat diterima: Heat (Panas): 40° hingga 90°F (4,5° hingga 32°C). Cool (Dingin): 50° hingga 99°F (10° hingga 37°C).
"Cool On" (Dingin Menyala) atau "Heat On" (Panas Menyala) berkedip	Fitur perlindungan kompresor sedang aktif. Tunggu 5 menit agar sistem memulai ulang dengan aman, tanpa kerusakan pada kompresor.
"Heat On" (Panas Menyala) tidak ditampilkan	Atur sakelar Sistem ke Heat (Panas), dan atur tingkat suhu di atas suhu ruangan saat ini.
"Cool On" (Dingin Menyala) tidak ditampilkan	Atur sakelar Sistem ke Cool (Dingin), dan atur tingkat suhu di bawah suhu ruangan saat ini.

Untuk bantuan dengan produk ini, silakan kunjungi honeywellhome.com atau hubungi Layanan Pelanggan Resideo bebas pulsa di 1-800-468-1502.

PEMBERITAHUAN MERKURI
Jika produk ini menggantikan kontrol yang mengandung merkuri dalam tabung tertutup, jangan membuang kontrol lama ke tempat sampah. Hubungi otoritas pengelolaan limbah setempat Anda untuk instruksi mengenai daur ulang dan pembuangan yang benar.

PEMBERITAHUAN LIMBAH ELEKTRONIK
Produk tidak boleh dibuang bersama

Pernyataan FCC di: https://customer.resideo.com/en-US/support/residential/codes-and-standards/FCC15105/Pages/default.aspx

Untuk menghindari kemungkinan kerusakan kompresor, jangan jalankan AC jika suhu di luar ruangan turun di bawah 50°F (10°C).

Bantuan Pelanggan

Untuk bantuan dengan produk ini, kunjungi honeywellhome.com.
Atau hubungi Resideo Customer Care bebas pulsa di 1-800-468-1502.
Untuk menghemat waktu, catat nomor model dan kode tanggal Anda sebelum menelepon.
Tarik di bagian bawah untuk melepaskan termostat dari pelat dinding.

Balikkan termostat untuk menemukan nomor model dan kode tanggal.
