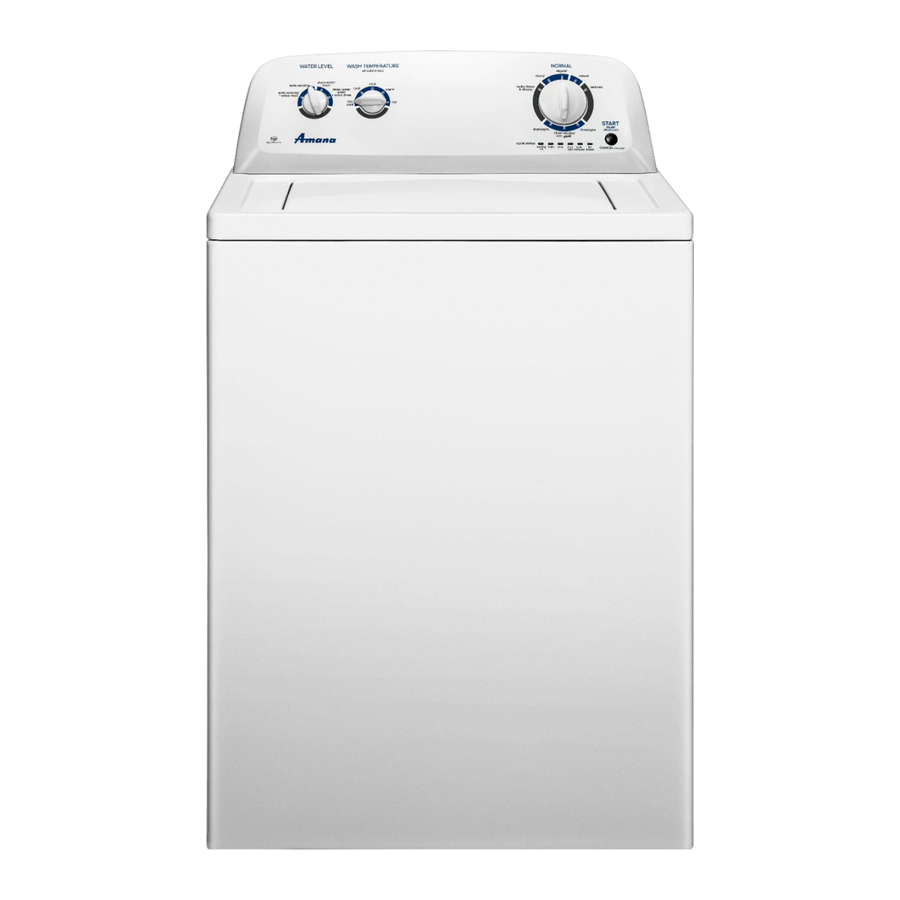

Amana Perilica Rublja s Gornjim Punjenjem NTW4516FW3 Upute za Uporabu

SIGURNOST PERILICE RUBLJA

Vaša sigurnost i sigurnost drugih su vrlo važni.

U ovim uputama i na vašem uređaju navedene su mnoge važne sigurnosne poruke. Uvijek čitajte i pridržavajte se svih sigurnosnih poruka.

Ovo je simbol sigurnosnog upozorenja. Ovaj simbol vas upozorava na potencijalne opasnosti koje mogu ubiti ili ozlijediti vas i druge. Sve sigurnosne poruke slijedit će simbol sigurnosnog upozorenja i riječ "OPASNOST" ili "UPOZORENJE." Ove riječi znače:

Možete biti ubijeni ili ozbiljno ozlijeđeni ako odmah ne slijedite upute.

Možete biti ubijeni ili ozbiljno ozlijeđeni ako ne slijedite upute.

Sve sigurnosne poruke će vam reći koja je potencijalna opasnost, reći će vam kako smanjiti mogućnost ozljede i reći će vam što se može dogoditi ako se upute ne slijede.

ZAHTJEVI ZA UGRADNJU

Alati i dijelovi

Prikupite potrebne alate i dijelove prije početka instalacije.

Potrebni alati:

Podesivi ili otvoreni ključ ⁹/₁₆" (14 mm)

Libela

Drveni blok

Ravnalo ili mjerna traka

Kliješta koja se otvaraju do 1¾ " (44.5 mm)

Dodatni alati:

Svjetiljka

Kanta

Isporučeni dijelovi:

NAPOMENA: Svi dijelovi isporučeni za instalaciju nalaze se u kartonskom umetku na vrhu perilice.

Odvodno crijevo s stezaljkom, U-oblikom i vezicom

Potrebni dijelovi: (Ne isporučuju se s perilicom)

Ulazna crijeva s ravnim podloškama

Za narudžbu, molimo pogledajte besplatne telefonske brojeve na stražnjoj stranici vašeg Vodiča za uporabu i njegu (Use and Care Guide).

Alternativni dijelovi: (Ne isporučuju se s perilicom)

Vaša instalacija može zahtijevati dodatne dijelove. Za narudžbu, molimo pogledajte besplatne telefonske brojeve na stražnjoj stranici vašeg Vodiča za uporabu i njegu (Use and Care Guide).

ZAHTJEVI ZA LOKACIJU

Odaberite odgovarajuću lokaciju za svoju perilicu kako biste poboljšali performanse i smanjili buku i moguće "šetanje perilice" (washer walk). Instalirajte svoju perilicu u podrumu, praonici rublja, ormaru ili udubljenom prostoru.

Trebat će vam:

• Bojler postavljen na 120°F (49°C).
• Uzemljena električna utičnica smještena unutar 4 ft (1.2 m) od kabela za napajanje na stražnjoj strani perilice.
• Slavine za toplu i hladnu vodu smještene unutar 3 ft (0.9 m) od ventila za punjenje tople i hladne vode na perilici, i tlak vode od 20-100 psi (138-690 kPa).
• Ravna podloga s maksimalnim nagibom od 1" (25 mm) ispod cijele perilice. Ne preporučuje se postavljanje na tepih.
• Pod mora podupirati ukupnu težinu perilice (s vodom i punjenjem) od 315 lbs (143 kg).

Nemojte instalirati, skladištiti ili koristiti perilicu gdje će biti izložena vremenskim uvjetima ili temperaturama ispod 32°F (0°C). Voda koja ostane u perilici nakon uporabe može uzrokovati štetu pri niskim temperaturama. Pogledajte "Njega perilice" (Washer Care) u vašem Vodiču za uporabu i njegu (Use and Care Guide) za informacije o pripremi za zimu.

Pravilna instalacija je vaša odgovornost.

Udubljeni prostor ili instalacija u ormaru

Dimenzije prikazuju preporučeni dopušteni razmak, osim otvora za ventilaciju vrata ormara koji su minimalno potrebni. Ova perilica je testirana za instalaciju s razmakom od 0" (0 mm) na stranama. Razmislite o dopuštanju više prostora za lakšu instalaciju i servisiranje, te razmaku za prateće uređaje i razmacima za zidove, vrata i podne letvice. Dodajte razmak od 1" (25 mm) sa svih strana perilice kako biste smanjili prijenos buke. Ako su ugrađena vrata ormara ili vrata s rešetkama, potrebni su gornji i donji otvori za zrak u vratima.

ODVODNI SUSTAV

Odvodni sustav se može instalirati pomoću podnog odvoda, zidnog usponskog voda, podnog usponskog voda ili kade za pranje rublja. Odaberite metodu koja vam je potrebna.

Podni usponski odvodni sustav

Minimalni promjer za usponski odvod: 2" (51 mm). Minimalni kapacitet odvođenja: 17 gal. (64 L) po minuti. Vrh usponskog voda mora biti najmanje 39" (990 mm) visok; instalirajte ne više od 96" (2.44 m) od dna perilice. Ako morate instalirati više od 96" (2.44 m), trebat će vam sustav s pumpom za ispumpavanje.

Odgovornost je instalatera da instalira i osigura odvodno crijevo u predviđeni vodovod/odvod na način koji će spriječiti da odvodno crijevo ispadne ili procuri iz vodovoda/odvoda.

Zidni usponski odvodni sustav

Pogledajte zahtjeve za podni usponski odvodni sustav.

Podni odvodni sustav

Podni odvodni sustav zahtijeva komplet za prekid sifona (Siphon Break Kit) (broj dijela 285834), 2 kompleta konektora (broj dijela 285835) i produžno odvodno crijevo (Extension Drain Hose) (broj dijela 285863) koji se mogu kupiti zasebno. Za narudžbu, molimo pogledajte besplatne telefonske brojeve u vašem Vodiču za uporabu i njegu (Use and Care Guide). Minimalni prekid sifona: 28" (710 mm) od dna perilice. (Možda će biti potrebna dodatna crijeva.)

Odvodni sustav s kadom za pranje rublja

Minimalni kapacitet: 20 gal. (76 L). Vrh kade za pranje rublja mora biti najmanje 39" (990 mm) iznad poda; instalirajte ne više od 96" (2.44 m) od dna perilice.

Kako biste izbjegli sifoniranje, ne više od 4.5" (114 mm) odvodnog crijeva smije biti unutar usponskog voda ili ispod vrha kade za pranje. Osigurajte odvodno crijevo vezicom.

ELEKTRIČNI ZAHTJEVI

Opasnost od strujnog udara
Uključite u uzemljenu utičnicu s 3 kontakta.
Ne uklanjajte kontakt za uzemljenje.
Ne koristite adapter.
Ne koristite produžni kabel.
Nepoštivanje ovih uputa može dovesti do smrti, požara ili strujnog udara.

• Potreban je električni priključak od 120 volti, 60 Hz, samo AC, 15 ili 20 ampera, s osiguračem. Preporučuje se osigurač s vremenskim odgodom ili prekidač. Preporučuje se da se osigura zasebni prekidač koji služi samo ovom uređaju.
• Ova perilica je opremljena kabelom za napajanje s uzemljenim utikačem s 3 kontakta.
• Kako bi se smanjila moguća opasnost od strujnog udara, kabel mora biti uključen u odgovarajuću uzemljenu utičnicu s 3 kontakta, uzemljenu u skladu s lokalnim propisima i uredbama. Ako odgovarajuća utičnica nije dostupna, osobna je odgovornost i obveza kupca da kvalificirani električar ugradi pravilno uzemljenu utičnicu.
• Ako propisi dopuštaju i koristi se zasebna žica za uzemljenje, preporučuje se da kvalificirani električar utvrdi je li put uzemljenja odgovarajući.
• Nemojte uzemljivati na plinsku cijev.
• Provjerite s kvalificiranim električarom ako niste sigurni je li perilica pravilno uzemljena.
• Nemojte imati osigurač u neutralnom ili uzemljenom krugu.

UPUTE ZA UZEMLJENJE
Za uzemljenu perilicu spojenu kabelom:
Ova perilica mora biti uzemljena. U slučaju kvara ili kvara, uzemljenje će smanjiti rizik od strujnog udara pružanjem puta najmanjeg otpora za električnu struju. Ova perilica je opremljena kabelom koji ima vodič za uzemljenje opreme i utikač za uzemljenje. Utikač mora biti uključen u odgovarajuću utičnicu koja je pravilno instalirana i uzemljena u skladu sa svim lokalnim propisima i uredbama.

Nepravilno spajanje vodiča za uzemljenje opreme može dovesti do opasnosti od strujnog udara. Provjerite s kvalificiranim električarom ili serviserom ako niste sigurni je li uređaj pravilno uzemljen.

Nemojte modificirati utikač isporučen s uređajem - ako ne odgovara utičnici, neka kvalificirani električar ugradi odgovarajuću utičnicu.

Za trajno spojenu perilicu:

Ova perilica mora biti spojena na uzemljeni metalni, trajni sustav ožičenja, ili se vodič za uzemljenje opreme mora provući s vodičima kruga i spojiti na terminal za uzemljenje opreme ili vod na uređaju.

UPUTE ZA INSTALACIJU

Opasnost od prekomjerne težine
Koristite dvije ili više osoba za premještanje i instalaciju perilice rublja.
U suprotnom može doći do ozljede leđa ili drugih ozljeda.

Prije nego što počnete: uklonite materijale za otpremu

Potrebno je ukloniti sve materijale za otpremu za pravilan rad i izbjegavanje prekomjerne buke iz perilice rublja.

1. Premjestite perilicu rublja

   Premjestite perilicu rublja unutar 1,2 m (4 ft) od konačnog mjesta; mora biti u potpuno uspravnom položaju.
   NAPOMENA: Da biste izbjegli oštećenje poda, stavite perilicu rublja na karton prije nego što je premjestite i provjerite je li poklopac zalijepljen.

2. Uklonite transportnu bazu

   Kako biste izbjegli oštećenje poda, postavite kartonske nosače iz transportne kutije na pod iza perilice rublja. Nagnite perilicu rublja unatrag i postavite je na kartonske nosače. Uklonite transportnu bazu. Postavite perilicu rublja uspravno.


   Uklanjanje transportne baze potrebno je za pravilan rad. Ako vaša perilica rublja uključuje zvučni štit, pogledajte upute koje ste dobili sa zvučnim štitom kako biste ga instalirali u ovom trenutku.

3. Uklonite ladicu za pakiranje iz kade

   Uklonite traku s poklopca perilice rublja, otvorite poklopac i uklonite kartonsku ladicu za pakiranje iz kade. Obavezno uklonite sve dijelove iz ladice.
   NAPOMENA: Zadržite ladicu u slučaju da kasnije trebate premjestiti perilicu rublja.

4. Oslobodite kabel za napajanje

   Čvrsto uhvatite utikač kabela za napajanje i povucite ga da biste ga oslobodili od stražnje ploče. Lagano stavite kabel za napajanje preko konzole kako biste omogućili slobodan pristup stražnjoj strani perilice rublja.

SPOJITE ODVODNO CRIJEVO

5. Pričvrstite odvodno crijevo na odvodni otvor

   Uklonite crveni plastični čep s crnog odvodnog otvora na stražnjoj strani perilice rublja.
   Ako stezaljka već nije na mjestu na kraju koljena odvodnog crijeva, gurnite je preko kraja kao što je prikazano. Stisnite stezaljku kliještima i gurnite crni kraj koljena odvodnog crijeva na crni odvodni otvor i učvrstite stezaljkom.
   Za kadu za pranje rublja ili odvodnu cijev, idite na korak 6.
   Za podni odvod, uklonite prethodno instalirani oblik odvodnog crijeva kao što je prikazano u koraku 7. Možda će vam trebati dodatni dijelovi s zasebnim uputama. Pogledajte "Alati i dijelovi".
6. Stavite odvodno crijevo u odvodnu cijev

   Stavite crijevo u odvodnu cijev (prikazano na slici) ili preko bočne strane kade za pranje rublja.


   114 mm (4,5") odvodnog crijeva treba biti unutar odvodne cijevi; nemojte gurati višak crijeva u odvodnu cijev ili ga polagati na dno kade za pranje rublja. Mora se koristiti oblik odvodnog crijeva.
7. Uklonite oblik odvodnog crijeva (samo za instalacije s podnim odvodom)

   Za instalacije s podnim odvodom, morat ćete ukloniti oblik odvodnog crijeva s kraja odvodnog crijeva. Možda će vam trebati dodatni dijelovi s zasebnim uputama. Pogledajte "Alati i dijelovi".

SPOJITE ULAZNA CRIJEVA

Perilica rublja mora biti spojena na slavine za vodu s novim ulaznim crijevima s ravnim podloškama (nisu priložene). Nemojte koristiti stara crijeva.

NAPOMENA: Oba crijeva moraju biti pričvršćena i voda mora teći do ulaznih ventila. Ako se spajate samo na slavinu za hladnu vodu, morate koristiti Y-adapter (nije priložen).

8. Spojite ulazna crijeva na slavine za vodu

   Pričvrstite crijevo na slavinu za toplu vodu. Zavijte spojku rukom dok ne sjedne na perilicu rublja. Koristite kliješta za zatezanje spojki za dodatne dvije trećine okreta. Ponovite ovaj korak s drugim crijevom za slavinu za hladnu vodu.


   Nemojte previše zatezati niti koristiti traku ili brtvila na ventilu prilikom pričvršćivanja na slavine ili perilicu rublja. Može doći do oštećenja.
9. Očistite vodove

   Pustite vodu nekoliko sekundi kroz crijeva u kadu za pranje rublja, odvodnu cijev ili kantu kako biste izbjegli začepljenja. Voda bi trebala teći dok ne bude bistra.
   Zabilježite koje je crijevo spojeno na toplu vodu kako biste lakše pravilno pričvrstili crijeva na perilicu rublja.
10. Spojite ulazna crijeva na perilicu rublja

    Pričvrstite crijevo za toplu vodu na ulazni ventil za toplu vodu označen crvenim prstenom. Zavijte spojku rukom dok ne bude čvrsta. Koristite kliješta za zatezanje spojki za dodatne dvije trećine okreta. Ponovite s ulaznim ventilom za hladnu vodu.


    Kako biste smanjili rizik od kvara crijeva, zamijenite crijeva svakih 5 godina. Zabilježite datume ugradnje ili zamjene crijeva za buduću upotrebu.
    • Povremeno pregledavajte i zamijenite crijeva ako se pronađu izbočine, pregibi, posjekotine, istrošenost ili curenje.
11. Provjerite ima li curenja

    Uključite slavine za vodu kako biste provjerili ima li curenja. Mala količina vode može ući u perilicu rublja. Ispraznit će se kasnije.
12. Učvrstite odvodno crijevo

    Učvrstite odvodno crijevo za nogu kade za pranje rublja, odvodnu cijev ili ulazna crijeva za zidnu odvodnu cijev kabelskom vezicom.

IZRAVNAJTE PERILICU RUBLJA

Pravilno izravnajte perilicu rublja kako biste smanjili prekomjernu buku i vibracije.

13. Provjerite je li perilica rublja ravna

    Premjestite perilicu rublja na konačno mjesto. Postavite libelu na gornje rubove perilice rublja. Koristite bočni šav kao vodič za provjeru ravnosti strana. Provjerite ravnost prednje strane pomoću poklopca, kao što je prikazano. Ljuljajte perilicu rublja naprijed-natrag kako biste bili sigurni da sve četiri noge ostvaruju čvrst kontakt s podom. Ako je perilica rublja ravna, prijeđite na korak 15 (na modelima s metalnim nogama) ili korak 16 (na modelima s plastičnim nogama).


14. Podesite nožice za izravnavanje

    Ako perilica rublja nije ravna:
    Na modelima s metalnim nogama, koristite otvoreni ili podesivi ključ od 9/16" ili 14 mm za okretanje protumatica u smjeru kazaljke na satu na nogama dok ne budu oko 13 mm (1/2") od kućišta perilice rublja. Zatim okrenite nožicu za izravnavanje u smjeru kazaljke na satu kako biste spustili perilicu rublja ili u smjeru suprotnom od kazaljke na satu kako biste podigli perilicu rublja.
    Na modelima s plastičnim nogama, koristite podesiva kliješta za okretanje plastične nožice za izravnavanje u smjeru suprotnom od kazaljke na satu kako biste spustili perilicu rublja ili u smjeru kazaljke na satu kako biste podigli perilicu rublja. Na svim modelima ponovno provjerite ravnost perilice rublja i ponovite po potrebi.
    KORISTAN SAVJET: Možda ćete htjeti poduprijeti prednju stranu perilice rublja oko 102 mm (4") drvenim blokom ili sličnim predmetom koji će poduprijeti težinu perilice rublja.
15. Zategnite nožice za izravnavanje

    Na modelima s metalnim nogama, kada je perilica rublja ravna, koristite otvoreni ili podesivi ključ od 9/16" ili 14 mm za okretanje protumatica u smjeru suprotnom od kazaljke na satu na nožicama za izravnavanje čvrsto uz kućište perilice rublja.
    KORISTAN SAVJET: Možda ćete htjeti poduprijeti perilicu rublja drvenim blokom.

Opasnost od strujnog udara
Uključite u uzemljenu utičnicu s 3 zupca.
Nemojte uklanjati uzemljenje.
Nemojte koristiti adapter.
Nemojte koristiti produžni kabel.
Nepoštivanje ovih uputa može dovesti do smrti, požara ili strujnog udara.

16. Uključite u uzemljenu utičnicu s 3 zupca


POPUNITE KONTROLNU LISTU ZA INSTALACIJU

• Provjerite električne zahtjeve. Provjerite imate li ispravno napajanje i preporučenu metodu uzemljenja.
• Provjerite jesu li svi dijelovi sada instalirani. Ako postoji dodatni dio, vratite se kroz korake da vidite što je preskočeno.
• Provjerite imate li sav svoj alat.
• Provjerite jesu li materijali za otpremu u potpunosti uklonjeni iz perilice rublja.
• Provjerite jesu li slavine za vodu uključene.
• Provjerite ima li curenja oko slavina i ulaznih crijeva.
• Uklonite zaštitnu foliju s konzole i svu traku koja je ostala na perilici rublja.
• Provjerite je li perilica rublja uključena u uzemljenu utičnicu s 3 zupca.
• Odložite/reciklirajte sav materijal za pakiranje.
• Pročitajte "Njega perilice rublja" u svom Vodiču za upotrebu i njegu.
• Da biste testirali i očistili perilicu rublja, izmjerite 1/2 uobičajene preporučene količine deterdženta u prahu ili tekućeg deterdženta i ulijte ga u košaru perilice rublja ili dozator deterdženta (na nekim modelima). Zatvorite poklopac. Odaberite bilo koji ciklus. Pokrenite perilicu rublja i pustite da završi cijeli ciklus.
