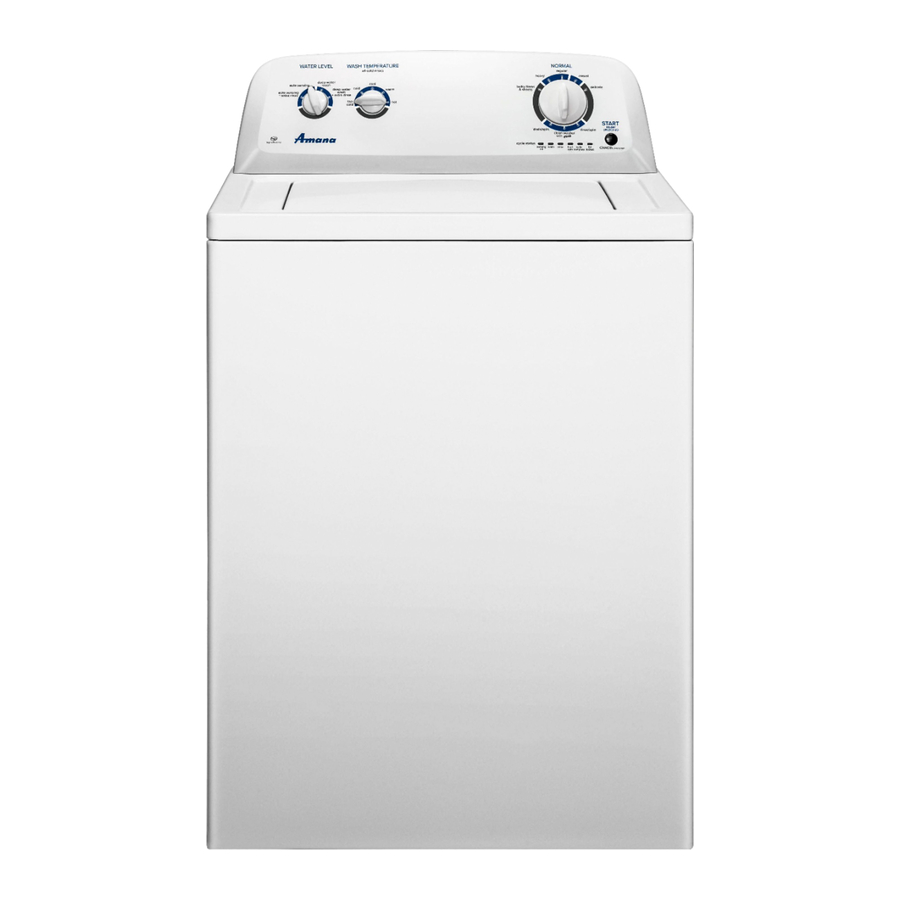

Manual Mesin Cuci Amana Top Load NTW4516FW3

KEAMANAN MESIN CUCI

Keamanan Anda dan keamanan orang lain sangat penting.

Kami telah menyediakan banyak pesan keselamatan penting dalam manual ini dan pada peralatan Anda. Selalu baca dan patuhi semua pesan keselamatan.

Ini adalah simbol peringatan keselamatan. Simbol ini memperingatkan Anda tentang potensi bahaya yang dapat membunuh atau melukai Anda dan orang lain. Semua pesan keselamatan akan mengikuti simbol peringatan keselamatan dan kata "DANGER" (BAHAYA) atau "WARNING" (PERINGATAN). Kata-kata ini berarti:

Anda dapat terbunuh atau terluka parah jika Anda tidak segera mengikuti instruksi.

Anda dapat terbunuh atau terluka parah jika Anda tidak mengikuti instruksi.

Semua pesan keselamatan akan memberi tahu Anda apa potensi bahayanya, memberi tahu Anda cara mengurangi kemungkinan cedera, dan memberi tahu Anda apa yang dapat terjadi jika instruksi tidak diikuti.

PERSYARATAN INSTALASI

Alat dan Suku Cadang

Kumpulkan alat dan suku cadang yang diperlukan sebelum memulai instalasi.

Alat yang dibutuhkan:

Kunci pas yang dapat disesuaikan atau ujung terbuka ⁹/₁₆" (14 mm)

Level (Nivo)

Balok kayu

Penggaris atau pita pengukur

Tang yang terbuka hingga 1¾ " (44,5 mm)

Alat opsional:

Senter

Ember

Suku cadang yang disertakan:

CATATAN: Semua suku cadang yang disertakan untuk instalasi ada di dalam sisipan kardus di bagian atas mesin cuci.

Selang pembuangan dengan klem, bentuk U, dan pengikat kabel

Suku cadang yang dibutuhkan: (Tidak disertakan dengan mesin cuci)

Selang saluran masuk dengan ring datar

Untuk memesan, silakan lihat nomor telepon bebas pulsa di halaman belakang Panduan Penggunaan dan Perawatan Anda.

Suku cadang alternatif: (Tidak disertakan dengan mesin cuci)

Instalasi Anda mungkin memerlukan suku cadang tambahan. Untuk memesan, silakan lihat nomor bebas pulsa di halaman belakang Panduan Penggunaan dan Perawatan Anda.

PERSYARATAN LOKASI

Pilih lokasi yang tepat untuk mesin cuci Anda untuk meningkatkan kinerja dan meminimalkan kebisingan dan kemungkinan "mesin cuci berjalan". Pasang mesin cuci Anda di ruang bawah tanah, ruang cuci, lemari, atau area ceruk.

Anda akan membutuhkan:

• Pemanas air diatur ke 120°F (49°C).
• Stopkontak listrik yang diarde terletak dalam jarak 4 kaki (1,2 m) dari kabel daya di bagian belakang mesin cuci.
• Keran air panas dan dingin terletak dalam jarak 3 kaki (0,9 m) dari katup pengisi air panas dan dingin pada mesin cuci, dan tekanan air 20-100 psi (138-690 kPa).
• Lantai yang rata dengan kemiringan maksimum 1" (25 mm) di bawah seluruh mesin cuci. Pemasangan di atas karpet tidak disarankan.
• Lantai harus menopang berat total mesin cuci (dengan air dan beban) sebesar 315 lbs (143 kg).

Jangan memasang, menyimpan, atau mengoperasikan mesin cuci di tempat yang akan terkena cuaca atau suhu di bawah 32°F (0°C). Air yang tersisa di mesin cuci setelah digunakan dapat menyebabkan kerusakan pada suhu rendah. Lihat "Perawatan Mesin Cuci" di Panduan Penggunaan dan Perawatan Anda untuk informasi tentang musim dingin.

Pemasangan yang benar adalah tanggung jawab Anda.

Area ceruk atau pemasangan lemari

Dimensi menunjukkan jarak yang direkomendasikan, kecuali untuk bukaan ventilasi pintu lemari yang merupakan persyaratan minimum. Mesin cuci ini telah diuji untuk pemasangan dengan jarak bebas 0" (0 mm) di samping. Pertimbangkan untuk memberikan lebih banyak ruang untuk kemudahan pemasangan dan servis, dan jarak untuk peralatan pendamping dan jarak untuk dinding, pintu, dan cetakan lantai. Tambahkan jarak 1" (25 mm) di semua sisi mesin cuci untuk mengurangi transfer kebisingan. Jika pintu lemari atau pintu berlubang dipasang, bukaan udara atas dan bawah di pintu diperlukan.

SISTEM PEMBUANGAN

Sistem pembuangan dapat dipasang menggunakan saluran pembuangan lantai, pipa tegak dinding, pipa tegak lantai, atau bak cuci. Pilih metode yang Anda butuhkan.

Sistem pembuangan pipa tegak lantai

Diameter minimum untuk saluran pembuangan pipa tegak: 2" (51 mm). Kapasitas minimum: 17 gal. (64 L) per menit. Bagian atas pipa tegak harus setidaknya tinggi 39" (990 mm); pasang tidak lebih tinggi dari 96" (2,44 m) dari bagian bawah mesin cuci. Jika Anda harus memasang lebih tinggi dari 96" (2,44 m), Anda akan memerlukan sistem pompa bah.

Adalah tanggung jawab pemasang untuk memasang dan mengamankan selang pembuangan ke dalam pipa/saluran pembuangan yang disediakan dengan cara yang akan menghindari selang pembuangan keluar dari atau bocor dari pipa/saluran pembuangan.

Sistem pembuangan pipa tegak dinding

Lihat persyaratan untuk sistem pembuangan pipa tegak lantai.

Sistem pembuangan lantai

Sistem pembuangan lantai memerlukan Kit Pemutus Sifon (Nomor Bagian 285834), 2 Kit Konektor (Nomor Bagian 285835), dan Selang Pembuangan Ekstensi (Nomor Bagian 285863) yang dapat dibeli secara terpisah. Untuk memesan, silakan lihat nomor telepon bebas pulsa di Panduan Penggunaan dan Perawatan Anda. Pemutus sifon minimum: 28" (710 mm) dari bagian bawah mesin cuci. (Selang tambahan mungkin diperlukan.)

Sistem pembuangan bak cuci

Kapasitas minimum: 20 gal. (76 L). Bagian atas bak cuci harus setidaknya 39" (990 mm) di atas lantai; pasang tidak lebih tinggi dari 96" (2,44 m) dari bagian bawah mesin cuci.

Untuk menghindari penyedotan, tidak lebih dari 4,5" (114 mm) selang pembuangan harus berada di dalam pipa tegak atau di bawah bagian atas bak cuci. Amankan selang pembuangan dengan pengikat kabel.

PERSYARATAN LISTRIK

Bahaya Sengatan Listrik
Colokkan ke stopkontak 3 cabang yang diarde.
Jangan lepaskan cabang arde.
Jangan gunakan adaptor.
Jangan gunakan kabel ekstensi.
Kegagalan untuk mengikuti petunjuk ini dapat mengakibatkan kematian, kebakaran, atau sengatan listrik.

• Diperlukan suplai listrik 120 volt, 60 Hz., AC saja, 15- atau 20-ampere, yang difusikan. Sekering penunda waktu atau pemutus sirkuit direkomendasikan. Direkomendasikan agar pemutus sirkuit terpisah yang hanya melayani peralatan ini disediakan.
• Mesin cuci ini dilengkapi dengan kabel suplai daya yang memiliki steker arde 3 cabang.
• Untuk meminimalkan kemungkinan bahaya sengatan listrik, kabel harus dicolokkan ke stopkontak tipe arde 3 cabang yang sesuai, yang diarde sesuai dengan kode dan peraturan setempat. Jika stopkontak yang sesuai tidak tersedia, adalah tanggung jawab dan kewajiban pribadi pelanggan untuk memasang stopkontak yang diarde dengan benar oleh teknisi listrik yang berkualifikasi.
• Jika kode mengizinkan dan kabel arde terpisah digunakan, direkomendasikan agar teknisi listrik yang berkualifikasi menentukan bahwa jalur arde memadai.
• Jangan diarde ke pipa gas.
• Periksa dengan teknisi listrik yang berkualifikasi jika Anda tidak yakin mesin cuci diarde dengan benar.
• Jangan memasang sekering di sirkuit netral atau arde.

PETUNJUK PENGARDEAN
Untuk mesin cuci yang diarde dan terhubung dengan kabel:
Mesin cuci ini harus diarde. Jika terjadi malfungsi atau kerusakan, pengardean akan mengurangi risiko sengatan listrik dengan menyediakan jalur resistansi paling rendah untuk arus listrik. Mesin cuci ini dilengkapi dengan kabel yang memiliki konduktor pengardean peralatan dan steker pengardean. Steker harus dicolokkan ke stopkontak yang sesuai yang dipasang dan diarde dengan benar sesuai dengan semua kode dan peraturan setempat.

Koneksi yang tidak tepat dari konduktor pengardean peralatan dapat mengakibatkan risiko sengatan listrik. Periksa dengan teknisi listrik atau petugas servis yang berkualifikasi jika Anda ragu apakah peralatan diarde dengan benar.

Jangan memodifikasi steker yang disertakan dengan peralatan - jika tidak sesuai dengan stopkontak, mintalah stopkontak yang tepat dipasang oleh teknisi listrik yang berkualifikasi.

Untuk mesin cuci yang terhubung secara permanen:

Mesin cuci ini harus terhubung ke sistem kabel permanen logam yang diarde, atau konduktor pengardean peralatan harus dijalankan dengan konduktor sirkuit dan terhubung ke terminal atau kabel pengardean peralatan pada peralatan.

PETUNJUK PEMASANGAN

Bahaya Berat Berlebihan
Gunakan dua orang atau lebih untuk memindahkan dan memasang mesin cuci.
Kegagalan untuk melakukannya dapat mengakibatkan cedera punggung atau cedera lainnya.

Sebelum Anda memulai: lepaskan bahan pengiriman

Penting untuk melepaskan semua bahan pengiriman agar mesin cuci dapat beroperasi dengan baik dan untuk menghindari kebisingan berlebihan dari mesin cuci.

1. Pindahkan mesin cuci

   Pindahkan mesin cuci dalam jarak 4 kaki (1,2 m) dari lokasi akhirnya; mesin cuci harus dalam posisi tegak lurus.
   CATATAN: Untuk menghindari kerusakan lantai, letakkan mesin cuci di atas karton sebelum memindahkannya dan pastikan tutupnya direkatkan rapat.

2. Lepaskan alas pengiriman

   Untuk menghindari kerusakan lantai, letakkan penyangga karton dari karton pengiriman di lantai di belakang mesin cuci. Miringkan mesin cuci ke belakang dan letakkan di atas penyangga karton. Lepaskan alas pengiriman. Tegakkan mesin cuci.


   Melepaskan alas pengiriman diperlukan agar mesin cuci dapat beroperasi dengan baik. Jika mesin cuci Anda menyertakan pelindung suara, silakan merujuk ke petunjuk yang disertakan dengan pelindung suara untuk memasangnya saat ini.

3. Lepaskan baki pengepakan dari tabung

   Lepaskan selotip dari tutup mesin cuci, buka tutupnya dan lepaskan baki pengepakan karton dari tabung. Pastikan untuk melepaskan semua bagian dari baki.
   CATATAN: Simpan baki jika Anda perlu memindahkan mesin cuci nanti.

4. Bebaskan kabel daya

   Pegang steker kabel daya dengan kuat dan tarik untuk melepaskannya dari panel belakang. Letakkan kabel daya dengan hati-hati di atas konsol untuk memungkinkan akses bebas ke bagian belakang mesin cuci.

SAMBUNGKAN SELANG PEMBUANGAN

5. Pasang selang pembuangan ke port pembuangan

   Lepaskan sumbat plastik merah dari port pembuangan hitam di bagian belakang mesin cuci.
   Jika klem belum terpasang pada ujung siku selang pembuangan, geserkan di atas ujung seperti yang ditunjukkan. Jepit klem dengan tang dan geserkan ujung siku hitam selang pembuangan ke port pembuangan hitam dan kencangkan dengan klem.
   Untuk bak cuci atau saluran pipa tegak, lanjutkan ke langkah 6.
   Untuk saluran pembuangan lantai, lepaskan bentuk selang pembuangan yang telah dipasang sebelumnya seperti yang ditunjukkan pada Langkah 7. Anda mungkin memerlukan suku cadang tambahan dengan petunjuk terpisah. Lihat "Alat dan Suku Cadang".
6. Tempatkan selang pembuangan di pipa tegak

   Tempatkan selang ke dalam pipa tegak (ditunjukkan pada gambar) atau di atas sisi bak cuci.


   4,5" (114 mm) selang pembuangan harus berada di dalam pipa tegak; jangan paksa selang berlebihan ke dalam pipa tegak atau letakkan di dasar bak cuci. Bentuk selang pembuangan harus digunakan.
7. Lepaskan bentuk selang pembuangan (hanya untuk pemasangan saluran pembuangan lantai)

   Untuk pemasangan saluran pembuangan lantai, Anda perlu melepaskan bentuk selang pembuangan dari ujung selang pembuangan. Anda mungkin memerlukan suku cadang tambahan dengan petunjuk terpisah. Lihat "Alat dan Suku Cadang".

SAMBUNGKAN SELANG MASUK

Mesin cuci harus disambungkan ke keran air dengan selang masuk baru dengan ring datar (tidak disediakan). Jangan gunakan selang lama.

CATATAN: Kedua selang harus dipasang dan memiliki air yang mengalir ke katup masuk. Jika Anda hanya menyambungkan ke keran air dingin, Anda harus menggunakan adaptor Y (tidak disediakan).

8. Sambungkan selang masuk ke keran air

   Pasang selang ke keran air panas. Kencangkan kopling dengan tangan hingga terpasang pada mesin cuci. Gunakan tang untuk mengencangkan kopling tambahan dua pertiga putaran. Ulangi langkah ini dengan selang kedua untuk keran air dingin.


   Jangan terlalu kencang atau gunakan selotip atau sealant pada katup saat memasang ke keran atau mesin cuci. Kerusakan dapat terjadi.
9. Bersihkan saluran air

   Alirkan air selama beberapa detik melalui selang ke dalam bak cuci, pipa pembuangan, atau ember untuk menghindari penyumbatan. Air harus mengalir sampai jernih.
   Catat selang mana yang terhubung ke air panas untuk membantu memasang selang ke mesin cuci dengan benar.
10. Sambungkan selang masuk ke mesin cuci

    Pasang selang air panas ke katup masuk air panas yang ditandai dengan cincin merah. Kencangkan kopling dengan tangan hingga pas. Gunakan tang untuk mengencangkan kopling tambahan dua pertiga putaran. Ulangi dengan katup masuk air dingin.


    Untuk mengurangi risiko kerusakan selang, ganti selang setiap 5 tahun. Catat tanggal pemasangan atau penggantian selang untuk referensi di masa mendatang.
    • Periksa secara berkala dan ganti selang jika ditemukan tonjolan, tekukan, potongan, keausan, atau kebocoran.
11. Periksa kebocoran

    Nyalakan keran air untuk memeriksa kebocoran. Sejumlah kecil air dapat masuk ke mesin cuci. Air akan mengalir nanti.
12. Amankan selang pembuangan

    Amankan selang pembuangan ke kaki bak cuci, pipa tegak pembuangan, atau selang masuk untuk pipa tegak dinding dengan pengikat kabel.

RATAKAN MESIN CUCI

Ratakan mesin cuci dengan benar untuk mengurangi kebisingan dan getaran berlebihan.

13. Periksa kerataan mesin cuci

    Pindahkan mesin cuci ke lokasi akhirnya. Letakkan waterpas di atas tepi mesin cuci. Gunakan jahitan samping sebagai panduan untuk memeriksa kerataan sisi. Periksa kerataan bagian depan menggunakan tutupnya, seperti yang ditunjukkan. Goyangkan mesin cuci bolak-balik untuk memastikan keempat kaki bersentuhan dengan lantai. Jika mesin cuci rata, lewati ke langkah 15, (pada model dengan kaki logam) atau langkah 16 (pada model dengan kaki plastik).


14. Sesuaikan kaki perata

    Jika mesin cuci tidak rata:
    Pada model dengan kaki logam, gunakan kunci pas ujung terbuka atau kunci pas yang dapat disesuaikan 9/16" atau 14 mm untuk memutar mur pengunci searah jarum jam pada kaki hingga sekitar 1/2" (13 mm) dari kabinet mesin cuci. Kemudian putar kaki perata searah jarum jam untuk menurunkan mesin cuci atau berlawanan arah jarum jam untuk menaikkan mesin cuci.
    Pada model dengan kaki plastik, gunakan tang yang dapat disesuaikan untuk memutar kaki perata plastik berlawanan arah jarum jam untuk menurunkan mesin cuci atau searah jarum jam untuk menaikkan mesin cuci. Pada semua model, periksa kembali kerataan mesin cuci dan ulangi sesuai kebutuhan.
    TIPS BERMANFAAT: Anda mungkin ingin menopang bagian depan mesin cuci sekitar 4" (102 mm) dengan balok kayu atau benda serupa yang akan menopang berat mesin cuci.
15. Kencangkan kaki perata

    Pada model dengan kaki logam, saat mesin cuci rata, gunakan kunci pas ujung terbuka atau kunci pas yang dapat disesuaikan 9/16" atau 14 mm untuk memutar mur pengunci berlawanan arah jarum jam pada kaki perata dengan erat ke kabinet mesin cuci.
    TIPS BERMANFAAT: Anda mungkin ingin menopang mesin cuci dengan balok kayu.

Bahaya Sengatan Listrik
Colokkan ke stopkontak 3 cabang yang diarde.
Jangan lepaskan cabang arde.
Jangan gunakan adaptor.
Jangan gunakan kabel ekstensi.
Kegagalan untuk mengikuti petunjuk ini dapat mengakibatkan kematian, kebakaran, atau sengatan listrik.

16. Colokkan ke stopkontak 3 cabang yang diarde


DAFTAR PERIKSA PENYELESAIAN PEMASANGAN

• Periksa persyaratan listrik. Pastikan Anda memiliki suplai listrik yang benar dan metode pengardean yang direkomendasikan.
• Periksa apakah semua bagian sekarang sudah terpasang. Jika ada bagian tambahan, kembali ke langkah-langkah untuk melihat apa yang terlewat.
• Periksa apakah Anda memiliki semua alat Anda.
• Periksa apakah bahan pengiriman telah sepenuhnya dilepas dari mesin cuci.
• Periksa apakah keran air menyala.
• Periksa kebocoran di sekitar keran dan selang masuk.
• Lepaskan film pelindung dari konsol dan selotip yang tersisa di mesin cuci.
• Periksa apakah mesin cuci dicolokkan ke stopkontak 3 cabang yang diarde.
• Buang/daur ulang semua bahan kemasan.
• Baca "Perawatan Mesin Cuci" di Panduan Penggunaan dan Perawatan Anda.
• Untuk menguji dan membersihkan mesin cuci Anda, ukur 1/2 dari jumlah deterjen bubuk atau cair yang direkomendasikan dan tuangkan ke dalam keranjang mesin cuci atau dispenser deterjen (pada beberapa model). Tutup tutupnya. Pilih siklus apa saja. Mulai mesin cuci dan biarkan menyelesaikan siklus penuh.
