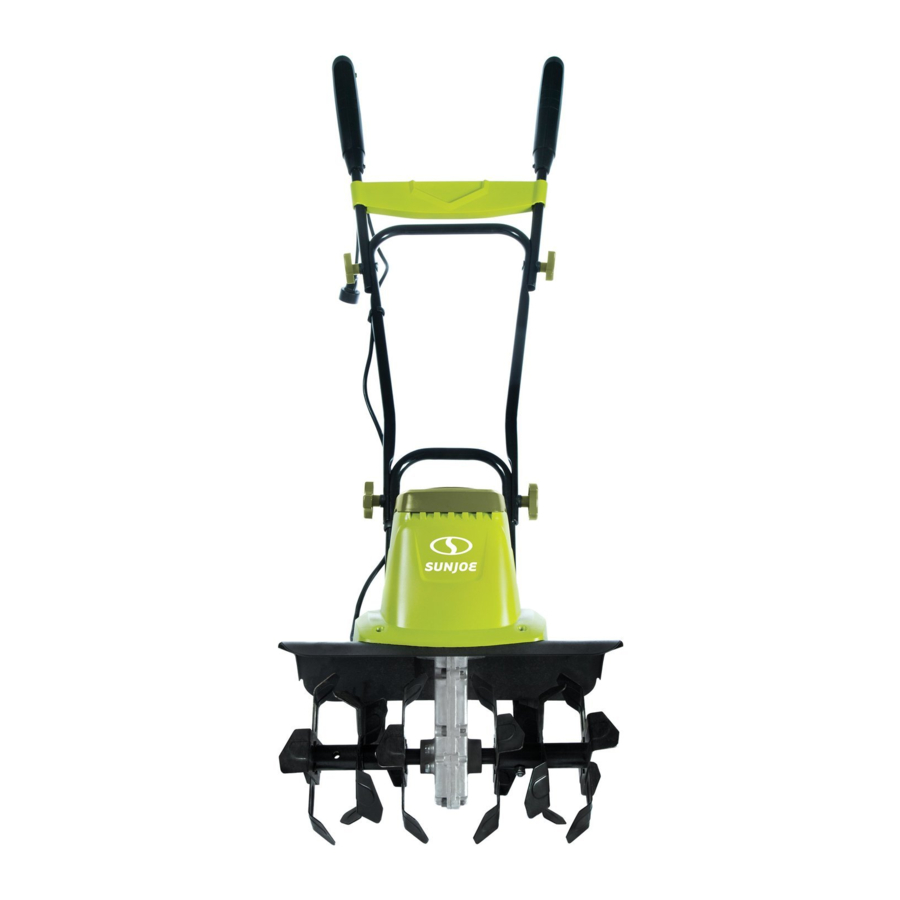

SunJoe TJ603E - Priručnik za električnu frezu + kultivator

Važne sigurnosne upute

Svi operateri moraju pročitati ove upute prije uporabe
Uvijek se pridržavajte ovih sigurnosnih smjernica. Nepoštivanje istih može dovesti do ozbiljnih tjelesnih ozljeda ili smrti.

Opća sigurnosna UPOZORENJA

Vi i bilo koji drugi operater ove vrtne freze + kultivatora morate pročitati, razumjeti i slijediti ove upute u cijelosti. Nepoštivanje ovih uputa može dovesti do STRUJNOG UDARA, POŽARA i/ili ozbiljnih OSOBNIH OZLJEDA.

Obratite pozornost na simbol upozorenja za osobnu sigurnost koji se koristi u ovom priručniku kako bi skrenuo vašu pozornost na UPOZORENJE dano uz određenu uputu za uporabu. To znači da rad zahtijeva posebnu PAŽNJU, OPREZ i SVJESNOST.

1. Održavajte radno područje čistim i dobro osvijetljenim – Nered, tamna područja pozivaju na nesreće.
2. Zamjenski dijelovi – Prilikom servisiranja ove jedinice koristite samo identične zamjenske dijelove. Odmah zamijenite ili popravite oštećene kabele.
3. Držite djecu, promatrače i kućne ljubimce podalje – Svi promatrači, uključujući kućne ljubimce, trebaju biti na sigurnoj udaljenosti od radnog područja.
4. Upoznajte svoj proizvod – Znajte kako pokrenuti i zaustaviti stroj. Temeljito se upoznajte s kontrolama.
5. Koristite pravi alat – Ne koristite ovaj stroj za bilo koji posao osim onoga za koji je namijenjen.
6. Odjenite se prikladno – Nemojte nositi široku odjeću ili nakit jer se takvi predmeti mogu zapetljati u pokretne dijelove. Nosite zaštitnu navlaku za dugu kosu. Preporučuje se nošenje gumenih rukavica i čvrste obuće koja ne klizi pri radu na otvorenom.
7. Produžni kabeli – Kako biste spriječili strujni udar, koristite samo produžni kabel prikladan za vanjsku upotrebu.
8. Izbjegavajte slučajno pokretanje – Ne nosite vrtnu frezu + kultivator s prstom na prekidaču. Provjerite je li prekidač isključen prije uključivanja ili isključivanja jedinice.

Pokretni dijelovi nastavit će raditi nekoliko sekundi nakon isključivanja stroja.

9. Nemojte zloupotrebljavati kabel – Nikada ne nosite vrtnu frezu + kultivator za kabel ili povlačite kabel kako biste ga isključili iz utičnice. Držite kabel podalje od topline, ulja i oštrih rubova.
10. Pokretni dijelovi – Držite ruke i noge podalje od pokretnih dijelova. Držite štitnike na mjestu i u ispravnom radnom stanju.
11. Nemojte forsirati alat – Radit će bolje uz manju vjerojatnost osobne ili mehaničke ozljede ako se koristi brzinom za koju je dizajniran.
12. Nemojte se previše istezati – U svakom trenutku održavajte pravilan položaj i ravnotežu. Ako freza + kultivator udari u strani predmet, slijedite ove korake:
    • Zaustavite električnu frezu + kultivator.
    • Provjerite ima li oštećenja.
    • Popravite sva oštećenja prije ponovnog pokretanja i rada s alatom.
13. Nosite zaštitne naočale – Također koristite zaštitnu obuću, usku odjeću, zaštitne rukavice, zaštitu za sluh i glavu.
14. Isključite alat – Isključite frezu + kultivator iz napajanja kada nije u uporabi, prije servisiranja, prilikom zamjene pribora i prilikom obavljanja bilo kojeg drugog zadatka održavanja.
15. Spremite alat u stanju mirovanja u zatvorenom prostoru – Kada nije u uporabi, frezu + kultivator treba čuvati u zatvorenom prostoru na suhom i visokom ili zaključanom mjestu izvan dohvata djece.
16. Održavajte frezu + kultivator s pažnjom – Održavajte oštrice oštrim i čistim za optimalne performanse i smanjenje rizika od ozljeda. Povremeno pregledavajte produžni kabel i odmah ga zamijenite ako je oštećen. Držite ručke suhima, čistima i bez ulja i masti. Slijedite dodatne preporuke opisane u odjeljku o održavanju u ovom priručniku.
17. Izbjegavajte opasna okruženja – Nemojte koristiti frezu + kultivator po kiši ili na vlažnim ili mokrim mjestima. Nemojte koristiti frezu + kultivator u plinovitim ili eksplozivnim atmosferama ili koristiti frezu + kultivator u blizini zapaljivih ili zapaljivih tekućina. Motori u ovim alatima obično iskre, a iskre mogu zapaliti pare.
18. Budite oprezni – Pazite što radite. Koristite zdrav razum. Nemojte koristiti frezu + kultivator kada ste umorni ili pod utjecajem droga, alkohola ili drugih lijekova.
19. Provjerite ima li oštećenih dijelova – Prije daljnje uporabe uređaja, štitnik ili drugi dio koji je oštećen treba pažljivo provjeriti kako bi se utvrdilo da će ispravno raditi i obavljati svoju namijenjenu funkciju. Provjerite poravnanje pokretnih dijelova, vezanje pokretnih dijelova, lom dijelova, montažu i bilo koje drugo stanje koje može utjecati na njegov rad. Štitnik ili drugi dio koji je oštećen treba pravilno popraviti ili zamijeniti. Obratite se centru za korisničku podršku Snow Joe + Sun Joe na broj 1-866-SNOWJOE (1-866-766-9563) za pomoć.

Obuka

• Pročitajte, razumite i slijedite sve upute na frezi + kultivatoru i u priručniku prije uporabe ove jedinice. Temeljito se upoznajte s kontrolama i pravilnom uporabom opreme. Znajte kako brzo zaustaviti jedinicu i isključiti kontrole.
• Djeci nikada ne smije biti dopušten pristup opremi. Odrasli nikada ne smiju koristiti opremu bez pažljivog čitanja i razumijevanja ovih uputa.
• Područje rada mora biti slobodno od svih osoba, posebno male djece ili kućnih ljubimaca.
• Budite oprezni kako biste izbjegli klizanje ili pad.
• Uvijek planirajte svoj put kultiviranja kako biste izbjegli izbacivanje materijala prema ljudima, kućnim ljubimcima i imovini (npr. prozorima, automobilima itd.). Izbačeni predmeti mogu uzrokovati ozbiljne osobne ozljede i materijalnu štetu. Ne dopustite nikome ispred stroja koji radi.
• Držite ljude, kućne ljubimce i imovinu najmanje 25 stopa od freze + kultivatora dok je u pogonu. Zaustavite frezu + kultivator ako ljudi ili kućni ljubimci uđu u područje izbacivanja.
• Uvijek promatrajte uvjete na površini kako biste izbjegli klizanje, pad i neočekivane predmete.

Priprema

• Uvijek pregledajte područje na kojem će se koristiti freza + kultivator. Uklonite sve predmete (tj. kamenje, štapiće, žice i druge strane materijale) koje oštrice mogu baciti ili uzrokovati spoticanje operatera.
• Izbačeni predmeti mogu uzrokovati ozbiljne ozljede očiju i izloženog tijela. Uvijek nosite zaštitne naočale ili štitnike za oči tijekom rada i prilikom podešavanja ili popravka.
• Uvijek koristite frezu + kultivator noseći odgovarajuću odjeću. Nemojte nositi nakit ili drugu široku odjeću koja bi se mogla zapetljati u pokretne dijelove. Nosite obuću koja ne klizi kako biste osigurali pravilan položaj.
• Pridržavajte se svih propisa i zakona o sprječavanju buke.
• Pregledajte frezu + kultivator ima li istrošenih, nedostajućih ili oštećenih dijelova i sigurnosnih naljepnica. Pogledajte odjeljak o održavanju za detaljne upute.

Rad

• Nemojte upravljati strojem pod utjecajem alkohola ili droga.
• Držite sve sigurnosne uređaje na mjestu i u ispravnom radnom stanju. Nemojte raditi s nedostajućim ili oštećenim komponentama.
• Prije kultiviranja provjerite rade li ispravno kontrole (start/stop).
• Držite se freze + kultivatora s obje ruke tijekom rada. Osigurajte da su ručke suhe.
• Kontakt s rotirajućim dijelovima može amputirati ruke i stopala. Držite ruke i stopala podalje od svih rotirajućih dijelova.
• Upravljajte frezom + kultivatorom samo kada je dobra vidljivost ili su uvjeti suhi i svijetli. Uvijek pazite na svoje uporište i čvrsto držite ručke. Hodajte; nemojte trčati!
• Nemojte upravljati frezom + kultivatorom na skliskim površinama. Provjerite svoje uporište tijekom korištenja.
• Budite oprezni pri promjeni smjera i radu s alatom na padinama. Uvijek držite stopala i noge na sigurnoj udaljenosti od stroja. Potražite skrivene prepreke ili opasnosti.
• Nemojte preopteretiti kapacitet stroja pokušavajući kultivirati previše duboko. To će uzrokovati preveliki otpor.
• Zaustavite frezu + kultivator i isključite električni kabel prije napuštanja radnog položaja (iza ručki) radi podešavanja ili pregleda uređaja. Pričekajte dok se oštrice potpuno ne zaustave.
• Ako freza + kultivator počne abnormalno vibrirati, zaustavite stroj i temeljito ga pregledajte radi oštećenja.
• Isključite stroj (OFF) i iskopčajte električno napajanje prilikom premještanja na novo radno područje. Pustite da se oštrice potpuno prestanu okretati prije transporta uređaja.
• Uvijek budite pažljivi i koristite zdrav razum kada se suočite sa situacijom koja nije obuhvaćena ovim priručnikom. Ako niste sigurni što učiniti, obratite se svom ovlaštenom prodavaču Snow Joe + Sun Joe ili nazovite korisnički servis Snow Joe + Sun Joe na 1-866-SNOWJOE (1-866-766-9563).
• Nemojte koristiti po kiši ili vlažnim uvjetima.
• Nemojte hvatati izložene rezne oštrice ili rezne rubove prilikom podizanja ili držanja uređaja.

Zaustavljanje rada

• Uvijek isključite (OFF) frezu + kultivator i iskopčajte električno napajanje prilikom zaustavljanja rada ili prilikom promjene radnih područja. Nikada ne ostavljajte stroj da radi bez nadzora.
• Oštrice će se nastaviti okretati kratko vrijeme nakon isključivanja (OFF) freze + kultivatora. Pričekajte dok se oštrice potpuno ne zaustave prije podizanja stroja ili provođenja pregleda i održavanja.
• Kućište motora ostaje vruće kratko vrijeme nakon što se stroj isključi (OFF). Pustite da se kućište motora potpuno ohladi prije dodirivanja ili pohranjivanja u blizini zapaljivog materijala.

Održavanje i skladištenje

• Održavajte ili zamijenite sigurnosne naljepnice i naljepnice s uputama.
• Isključite sve kontrole, zaustavite motor i pričekajte dok se oštrice potpuno ne zaustave prije čišćenja, popravljanja ili pregleda freze + kultivatora.
• Redovito provjeravajte sljedeće:
  1. Oštrice su čiste i mogu se slobodno okretati – Nakupljanje krhotina oko oštrica može narušiti performanse ili oštetiti motor. Pregledajte i očistite područje oko oštrica prije svake uporabe.
  2. Sigurnosni uređaji rade ispravno – Nemojte neovlašteno mijenjati ili podešavati sigurnosne uređaje.
  3. Vijci i matice su pravilno zategnuti – Vizualno pregledajte stroj radi oštećenja i provjerite je li freza + kultivator u sigurnom radnom stanju.
  4. Koristite samo identične zamjenske dijelove – Uvijek zamijenite oštećene dijelove samo originalnim dijelovima proizvođača opreme (OEM). Zamjenski dijelovi koji ne zadovoljavaju specifikacije originalne opreme mogu dovesti do nepravilnog rada i ugroziti sigurnost.

Dvostruko izolirani uređaji

U dvostruko izoliranom uređaju, umjesto uzemljenja, osigurana su dva sustava izolacije. Na dvostruko izoliranom uređaju ne postoji sredstvo za uzemljenje, niti bi se sredstvo za uzemljenje trebalo dodati uređaju. Servisiranje dvostruko izoliranog uređaja zahtijeva iznimnu pažnju i poznavanje sustava, a treba ga obavljati samo kvalificirano servisno osoblje kod ovlaštenog prodavača Snow Joe + Sun Joe. Zamjenski dijelovi za dvostruko izolirani uređaj moraju biti identični dijelovima koje zamjenjuju. Dvostruko izolirani uređaj označen je riječima "Double Insulation" ("Dvostruka izolacija") ili "Double Insulated" ("Dvostruko izolirano"). Simbol (kvadrat unutar kvadrata) također može biti označen na uređaju.

DVOSTRUKO IZOLIRANO: UZEMLJENJE NIJE POTREBNO. PRILIKOM SERVISIRANJA KORISTITE SAMO IDENTIČNE ZAMJENSKE DIJELOVE.

Ova električna freza + kultivator je dvostruko izolirana, što eliminira potrebu za zasebnim sustavom uzemljenja. Koristite samo identične zamjenske dijelove. Pročitajte upute prije servisiranja dvostruko izoliranih uređaja. Koristite ovu električnu frezu + kultivator samo kako je opisano u ovom priručniku.

Električna sigurnost

1. Zaštita od zemljospoja (GFCI) trebala bi biti osigurana na strujnom krugu(ovima) ili utičnici(ama) koje će se koristiti za ovu električnu frezu + kultivator. Dostupne su utičnice s ugrađenom GFCI zaštitom i mogu se koristiti za ovu mjeru sigurnosti.
2. Kako bi se smanjio rizik od električnog udara, ovaj uređaj ima polarizirani utikač (tj. jedan nož je širi od drugog). Koristite ovaj uređaj samo s polariziranim produžnim kabelom s oznakom UL, CSA ili ETL preporučenim za vanjsku upotrebu u svim vremenskim uvjetima, kao što je Snow Joe + Sun Joe SJTW-A 14-gauge 50-foot produžni kabel s osvijetljenim krajem (Model PJEXT50-B). Posjetite sunjoe.com kako biste kupili ovaj produžni kabel online ili, za narudžbu telefonom, nazovite 1-866-SNOWJOE (1-866-766-9563).
   Utikač uređaja će stati u polarizirani produžni kabel samo na jedan način. Ako utikač uređaja ne stane u potpunosti u produžni kabel, okrenite utikač. Ako utikač i dalje ne stane, nabavite ispravan polarizirani produžni kabel. Polarizirani produžni kabel zahtijevat će upotrebu polarizirane zidne utičnice. Utikač produžnog kabela će stati u polariziranu zidnu utičnicu samo na jedan način. Ako utikač ne stane u potpunosti u zidnu utičnicu, okrenite utikač. Ako utikač i dalje ne stane, obratite se kvalificiranom električaru za ugradnju odgovarajuće zidne utičnice. Ni na koji način nemojte modificirati utikač uređaja, utičnicu produžnog kabela ili utikač produžnog kabela.
3. Kako biste spriječili električni udar, koristite samo produžni kabel prikladan za vanjsku upotrebu, kao što su SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A ili SJTOW-A.
   Prije uporabe provjerite je li produžni kabel u dobrom stanju. Kada koristite produžni kabel, provjerite koristite li kabel dovoljno debeo da podnese struju koju će vaš proizvod povući. Premali kabel uzrokovat će pad napona u liniji, što će rezultirati gubitkom snage i pregrijavanjem.

Električni udar može uzrokovati TEŠKE OZLJEDE ili SMRT. Obratite pozornost na ova upozorenja:

• Ne dopustite da bilo koji dio električne freze + kultivatora dođe u kontakt s vodom dok je u pogonu. Ako se uređaj smoči dok je isključen, obrišite ga prije pokretanja.
• Koristite samo produžni kabel s oznakom UL, CSA ili ETL za vanjsku upotrebu u svim vremenskim uvjetima, kao što je Snow Joe + Sun Joe SJTW-A 14-gauge 50-foot produžni kabel s osvijetljenim krajem (Model PJEXT50-B). Posjetite sunjoe.com kako biste kupili ovaj produžni kabel online ili, za narudžbu telefonom, nazovite 1-866-SNOWJOE (1-866-766-9563).
• Ne koristite produžni kabel dulji od 100 ft (30 m).
• Ne dodirujte uređaj ili njegov utikač mokrim rukama ili dok stojite u vodi. Nošenje gumenih čizama nudi određenu zaštitu.

TABLICA PRODUŽNIH KABELA
Duljina produžnog kabela	Do 50 ft (15 m)	+50 ft - 100 ft (+15 m - 30 m)
Debljina žice (A.W.G.):	14	12

4. Kako biste spriječili odvajanje kabela uređaja od produžnog kabela tijekom rada, koristite ugrađenu kuku za pričvršćivanje produžnog kabela i/ili zavežite čvor s dva kabela kao što je prikazano u nastavku.

   Metoda osiguranja produžnog kabela
5. Ne zloupotrebljavajte kabel. Nikada ne vucite frezu + kultivator za kabel ili povlačite kabel kako biste ga odspojili od utičnice. Držite kabel podalje od topline, ulja i oštrih rubova.

Sigurnosni simboli

Sljedeća tablica prikazuje i opisuje sigurnosne simbole koji se mogu pojaviti na ovom proizvodu. Pročitajte, razumite i slijedite sve upute na stroju prije nego što pokušate sastaviti i koristiti ga.

Simboli	Opisi	Simboli	Opisi
	PROČITAJTE UPUTE ZA UPORABU – Pročitajte, razumite i slijedite sve upute u uputama za uporabu prije nego što pokušate sastaviti i koristiti uređaj.		Nosite zaštitu za oči, zaštitu za disanje i zaštitu za uši (tj. zaštitne naočale, maske za prašinu i štitnike za uši).
	SIGURNOSNO UPOZORENJE – Označava mjeru opreza, upozorenje ili opasnost.		Ne izlažite uređaj kiši ili mokrim uvjetima.
	Držite električni produžni kabel dalje od oštrica.		Rotirajući dijelovi mogu uzrokovati ozbiljne ozljede. Prije transporta stroja ili prije pregleda, čišćenja ili obavljanja bilo kakvog drugog održavanja, provjerite jesu li se oštrice potpuno zaustavile.
	ISKLJUČITE! Izvadite utikač iz utičnice prije čišćenja ili obavljanja provjera održavanja.		ISKLJUČITE! Odmah izvadite utikač iz utičnice ako je kabel oštećen ili prerezan.
	Pazite na strane predmete koji bi mogli biti izbačeni iz uređaja. Držite promatrače na sigurnoj udaljenosti od radnog područja.		Prije uporabe pregledajte radno područje i uklonite sve predmete koje bi uređaj mogao izbaciti. Ako tijekom rada otkrijete skriveni predmet, zaustavite motor i uklonite predmet.
	Nosite zaštitne rukavice i obuću koja ne klizi kada koristite stroj i rukujete otpadom.		Radite poprijeko niz padine; nikada ne radite gore-dolje po takvim površinama.
	Rotirajući dio će se nastaviti okretati nekoliko sekundi nakon što isključite stroj.		DVOSTRUKA IZOLACIJA – Prilikom servisiranja koristite samo identične zamjenske dijelove.

Upoznajte svoj uređaj

Pažljivo pročitajte priručnik za vlasnika i sigurnosne upute prije korištenja električne freze + kultivatora. Usporedite ilustraciju u nastavku s električnom frezom + kultivatorom kako biste se upoznali s položajem različitih kontrola i podešavanja. Spremite ovaj priručnik za buduću upotrebu.

1. Prekidač okidača
2. Gumb sigurnosne brave
3. Desna ručka
4. Kabel uređaja
5. Kuka za pričvršćivanje produžnog kabela
6. Lijeva ručka
7. Gornja ručka
8. Gornji gumb i vijak ručke (2)
9. Kopča za kabel
10. Srednja ručka
11. Srednji gumb i vijak ručke (2)
12. Donja ručka
13. Transportna ručka
14. Otvori za zrak
15. Kućište motora
16. Štitnik
17. Podešavanje kotača
18. Kotači
19. Čelične oštrice
20. Mjenjač

Tehnički podaci

Motor		12-amp
Nazivni napon		120V ~ 60 Hz
Brzina bez opterećenja		370 ± 10% okr/min
Ručka		Sklopiva (3 dijela)
Rotor		6 čeličnih oštrica za frezanje
Maksimalna širina kultiviranja		16 in. (40.6 cm)
Maksimalna dubina kultiviranja		8 in. (20.3 cm)
Neto težina		26.5 lbs (12 kg)

Raspakiravanje

Sadržaj kutije

• Kućište električne freze + kultivatora
• Gornja ručka
• Srednja ručka
• Gumb i vijak ručke (4)
• Priručnik s registracijskom karticom

1. Pažljivo uklonite električnu frezu + kultivator i provjerite jesu li isporučeni svi gore navedeni predmeti.
2. Pažljivo pregledajte proizvod kako biste bili sigurni da tijekom transporta nije došlo do loma ili oštećenja. Ako pronađete oštećene ili nedostajuće dijelove, NEMOJTE vraćati uređaj u trgovinu. Nazovite korisnički servis Snow Joe + Sun Joe na broj 1-866-SNOWJOE (1-866-766-9563).
   NAPOMENA: Nemojte bacati transportnu kutiju i materijal za pakiranje dok ne budete spremni za korištenje električne freze + kultivatora. Ambalaža je izrađena od materijala koji se mogu reciklirati. Pravilno zbrinite ove materijale u skladu s lokalnim propisima ili spremite ambalažu za dugotrajno skladištenje proizvoda.

Oprema i materijal za pakiranje nisu igračke. Ne dopustite djeci da se igraju plastičnim vrećicama, folijama ili malim dijelovima. Ovi se predmeti mogu progutati i predstavljaju opasnost od gušenja!

Sastavljanje

Nemojte se spajati na napajanje dok sastavljanje nije dovršeno. Nepoštivanje toga može dovesti do slučajnog pokretanja i ozbiljnih osobnih ozljeda.

Prije obavljanja bilo kakvog održavanja, provjerite je li alat isključen iz napajanja. Nepoštivanje ovog upozorenja može dovesti do ozbiljnih osobnih ozljeda.

Kako biste spriječili ozbiljne osobne ozljede, provjerite je li prekidač u položaju OFF (ISKLJUČENO) (O), je li uređaj isključen iz struje i jesu li se oštrice potpuno zaustavile prije pregleda, čišćenja ili servisiranja uređaja.

Proizvod mora biti potpuno sastavljen prije uporabe. Nemojte koristiti proizvod koji je samo djelomično sastavljen ili sastavljen s oštećenim dijelovima.

Slijedite upute za sastavljanje korak po korak i koristite priložene slike kao vizualni vodič za jednostavno sastavljanje proizvoda.

Spajanje ručki
NAPOMENA: Mali dijelovi se lako mogu izgubiti tijekom sastavljanja ili prilikom podešavanja stroja. Kako biste to izbjegli, osigurajte sve male dijelove koji su uklonjeni sa stroja i držite ih dostupnima.

1. Pričvrstite kopču za kabel na srednju ručku (slika 1).

2. Uklonite vijke s gumba i držite ih pri ruci.
3. Pričvrstite srednju ručku na donju ručku pomoću prvog seta gumba i vijaka (A). Zategnite gumbe sa svake strane kako biste osigurali sigurno prianjanje (slika 2).

4. Spojite gornju ručku na srednju ručku pomoću drugog seta gumba i vijaka (B). Zategnite gumbe sa svake strane kako biste osigurali sigurno prianjanje (slika 3).

5. Osigurajte kabel unutar kopče za kabel (slika 4).


Prije korištenja električne freze + kultivatora provjerite jesu li svi gumbi ručke pravilno zategnuti.

Rad

Namjena

Električna freza + kultivator TJ603E ima nazivnu ulaznu snagu od 1440 W.
Dizajnirana za male vrtove i cvjetnjake, ova električna freza + kultivator učinkovito rahli i preokreće novo tlo. Također se može koristiti za miješanje grubog tla s gnojivom, tresetom i kompostom. Ovaj se proizvod ne smije koristiti za obradu izrazito suhog ili mokrog tla.
Zabranjena je uporaba ovog proizvoda po kiši ili u vlažnim uvjetima.
Iz sigurnosnih razloga, bitno je pročitati cijeli priručnik s uputama prije prve uporabe i pridržavati se svih uputa sadržanih u ovom priručniku.
Ovaj je proizvod namijenjen samo za privatnu kućnu uporabu. Nije namijenjen za komercijalnu upotrebu. Ne smije se koristiti u druge svrhe osim onih opisanih.

Spajanje na napajanje

NAPOMENA: Iz sigurnosnih razloga, ovaj je proizvod opremljen kratkim kabelom za napajanje. Nemojte spajati električnu frezu + kultivator izravno na napajanje pomoću ovog kabela za napajanje. Za rad je potreban odgovarajući produžni kabel. Prilikom kupnje produžnog kabela pridržavajte se tehničkih zahtjeva za ovaj proizvod.

Radi vaše sigurnosti, potrebno je da se utikač pričvršćen na ovu električnu frezu + kultivator spoji na odobreni produžni kabel. Produžni kabel mora biti prikladan za vanjsku uporabu, sa svim utičnicama zaštićenim od prskanja vode. Provjerite je li produžni kabel odgovarajuće veličine i vrste za vaš proizvod (≥ 1,5 mm²). Uvijek koristite uređaj za preostalu struju (RCD) ili prekidač strujnog kruga preostale struje (RCCB) zaštićen napajanjem.

1. Spojite električnu frezu + kultivator na radnu utičnicu od 120 V pomoću teškog produžnog kabela za vanjsku upotrebu, kao što je Snow Joe + Sun Joe SJTW-A 14-gauge 50-foot produžni kabel sa svjetlećim krajem (Model PJEXT50-B). Posjetite sunjoe.com da biste naručili online ili nazovite 1-866-SNOWJOE (1-866-766-9563) da biste naručili telefonom.
2. Napravite petlju u produžnom kabelu i gurnite je kroz rupu u ručki i oko kuke za držanje kabela (slika 5), a zatim spojite produžni kabel na kabel uređaja.


Provjerite napon kako biste bili sigurni da je u skladu s podacima na natpisnoj pločici.

Podešavanje kotača

Uvijek isključite proizvod i odspojite ga s napajanja prije bilo kakvih podešavanja.

Kotači se mogu podesiti u 3 različita položaja za kontrolu dubine obrade.

1. Povucite kotač i pomaknite ga u željeni položaj; otpustite kotač i provjerite je li se zaključao u položaj (slika 6). Obavezno postavite oba kotača na istu visinu.


Uvijek provjerite jesu li kotači sigurno zaključani. Ne pokušavajte koristiti proizvod s kotačima u otključanim položajima.

Uključivanje i isključivanje

Rotirajuće oštrice mogu uzrokovati ozbiljne ozljede. Oštrice će se nastaviti okretati nekoliko sekundi nakon što je alat isključen (OFF). Ne dirajte rotirajuće oštrice. Kontakt s vrućim komponentama (npr. kućište motora, mjenjač itd.) na stroju može uzrokovati opekline. Prije rukovanja pustite da se stroj ohladi.

1. Da biste uključili (ON) alat, pritisnite i držite gumb sigurnosne brave palcem, a zatim prstima stisnite prekidač okidača. Nakon što alat radi, otpustite gumb sigurnosne brave (slika 7).

2. Za isključivanje (OFF), otpustite prekidač okidača (slika 7).

Savjeti za rad

• Prije svake uporabe provjerite proizvod, njegov kabel za napajanje i utikač te sav ostali pribor radi oštećenja. Nemojte koristiti proizvod ako je oštećen ili pokazuje znakove istrošenosti.
• Još jednom provjerite jesu li pribor i nastavci pravilno postavljeni.
• Uvijek držite proizvod za ručke. Držite ručke suhima kako biste osigurali siguran hvat.
• Provjerite jesu li otvori za zrak uvijek neometani i čisti. Očistite ih po potrebi mekom četkom. Začepljeni otvori za zrak mogu dovesti do pregrijavanja i oštećenja proizvoda.
• Odmah isključite proizvod ako vas ometaju dok radite druge osobe koje ulaze u radno područje. Uvijek pustite da se proizvod potpuno zaustavi prije nego što skrenete pozornost.
• Nemojte se preopteretiti. Pravite redovite pauze kako biste bili sigurni da se možete usredotočiti na zadatak koji je pred vama i imati potpunu kontrolu nad proizvodom.

U nekim zemljama propisi definiraju ograničenja za uporabu takvih proizvoda, uključujući vrijeme i dane kada je rad dopušten. Zatražite detaljne informacije od svoje zajednice i pridržavajte se ovih propisa kako biste očuvali mirno susjedstvo i izbjegli počinjenje upravnih prekršaja.

Obrada

• Provjerite je li radno područje očišćeno od kamenja, štapića, žice ili drugih predmeta koji bi mogli oštetiti proizvod ili njegov motor.
• Nemojte obrađivati vrlo mokro tlo jer se mokro tlo lijepi za radni alat, sprječavajući pravilnu rotaciju oštrice; to bi također moglo uzrokovati da se poskliznete i padnete.
• Uvijek čvrsto držite proizvod. Za bolje vođenje, lagano pritisnite ručke.

Ne stavljajte ruke, stopala ili bilo koji drugi dio tijela ili odjeće u blizinu rotirajućih oštrica ili bilo kojeg drugog pokretnog dijela. Oštrice se počinju okretati prema naprijed nakon što se pritisne prekidač okidača. Oštrice se nastavljaju okretati dok se ne otpusti prekidač okidača. Neizbjegavanje kontakta s rotirajućim oštricama može uzrokovati ozbiljne tjelesne ozljede.

• Nemojte pokušavati previše duboko obrađivati ili gurati proizvod u tlo koje je izrazito tvrdo ili otporno.
• Šetajte proizvod kroz tlo normalnim tempom i što je moguće ravnijom linijom.
• Obradite u blago preklapajućim redovima. Za najučinkovitiju obradu slijedite uzorak prikazan na slici 8. Počnite pomicanjem freze + kultivatora gore-dolje u okomitim linijama, a zatim radite vodoravno s lijeva na desno. To će održati redove ravnomjernima i osigurati da se cijelo tlo obradi bez propuštanja mjesta.

• Obratite posebnu pozornost prilikom promjene smjera. Lagano pritisnite ručku kako biste podigli oštrice i olakšali okretanje. Okrenite proizvod pomoću kotača kao vodiča. Postupno otpustite pritisak na ručku i vratite oštrice na tlo.

Zaustavite motor ako proizvod udari u strani predmet. Isključite proizvod, odspojite ga s napajanja i pustite da se potpuno ohladi. Temeljito pregledajte proizvod radi oštećenja i popravite sva oštećenja prije ponovnog pokretanja.

Opsežne vibracije proizvoda tijekom rada znak su oštećenja. Odmah zaustavite motor i odmah pregledajte i popravite alat.

Nakon uporabe

• Isključite proizvod, odspojite ga s napajanja i pustite da se potpuno ohladi.
• Provjerite, očistite i pohranite proizvod kao što je opisano u nastavku.

Njega i održavanje

Zlatna pravila za njegu

Uvijek isključite proizvod, odspojite proizvod s napajanja i pustite da se proizvod potpuno ohladi prije pregleda, čišćenja ili obavljanja bilo kojeg drugog zadatka održavanja.

• Održavajte proizvod čistim. Uklonite sve ostatke nakon svake uporabe i prije skladištenja.
• Redovito i pravilno čišćenje pomoći će osigurati sigurnu uporabu i produljiti vijek trajanja proizvoda.
• Prije svake uporabe pregledajte proizvod radi istrošenih i oštećenih dijelova. Ako pronađete slomljene i/ili istrošene dijelove, nemojte koristiti alat.

Obavljajte samo popravke i radove održavanja opisane u ovom priručniku. Sve ostale radove mora obaviti kvalificirani tehničar.

Općenito čišćenje

• Očistite proizvod suhom krpom. Upotrijebite četku za područja koja su teško dostupna.
• Obavezno očistite otvore za zrak nakon svake uporabe krpom i četkom.
• Uklonite tvrdokornu prljavštinu zrakom pod visokim tlakom (maks. 3 bara).

NAPOMENA: Nemojte koristiti kemijska, alkalna, abrazivna ili druga agresivna sredstva za čišćenje ili dezinfekciju za čišćenje ovog proizvoda jer takve tvari mogu oštetiti površine alata.

• Provjerite ima li istrošenih ili oštećenih dijelova. Zamijenite istrošene dijelove po potrebi ili se obratite korisničkom centru Snow Joe + Sun Joe na broj 1-866-SNOWJOE (1-866-766-9563) za popravak prije ponovne uporabe proizvoda.

Čišćenje podvozja i radnog alata

Nosite zaštitne rukavice kada radite na radnom alatu ili u njegovoj blizini. Po potrebi koristite odgovarajuće alate (npr. drveni štapić); nikada nemojte koristiti gole ruke!

• Održavajte podvozje i oštrice čistima i bez ostataka. Upotrijebite četku ili drugi alat za uklanjanje zemlje s radnog alata.
• Sve matice i vijke potrebno je povremeno provjeravati radi zategnutosti prije rada. Nakon dulje uporabe, osobito u uvjetima pjeskovitog tla, radni alat će se istrošiti i izgubiti dio svog izvornog oblika. Učinkovitost obrade će se smanjiti i radni alat treba zamijeniti.
• Neka istrošene ili oštećene radne dijelove zamijeni novima iste vrste kvalificirani tehničar.
• Kako biste produljili vijek trajanja radnog alata i proizvoda, podmažite oštrice nakon svake uporabe.

Održavanje

Neočekivano kretanje oštrice može uzrokovati osobne ozljede. Prije servisiranja, popravljanja ili pregledavanja uređaja, isključite motor i odspojite produžni kabel. Pričekajte da se oštrice potpuno prestanu okretati prije obavljanja pregleda, čišćenja ili održavanja.

Prije i nakon svake uporabe provjerite proizvod i pribor (ili nastavke) na istrošenost i oštećenja. Kada je potrebno, koristite samo identične zamjenske dijelove koje je odobrio proizvođač.

Kontakt s vrućim komponentama (npr. kućište motora, mjenjač itd.) na stroju može uzrokovati opekline. Prije rukovanja pustite da se stroj ohladi.

• Nosite zaštitne rukavice prilikom čišćenja ili održavanja stroja.
• Nemojte koristiti tekućine za čišćenje ili otapala niti prskati stroj vodom (posebno vodom pod tlakom) prilikom čišćenja stroja.

NAPOMENA: Nakon svake uporabe slijedite ove korake za pravilno čišćenje uređaja:

1. Uklonite zemlju, prljavštinu i lišće zaglavljeno u oštricama, pogonskom vratilu, površini alata i otvorima za zrak četkom ili suhom krpom.
2. Poprskajte ili utrljajte biorazgradivo ulje na oštrice.
3. Očistite zaprljane ručke vlažnom krpom.

Uvijek pregledajte stroj na oštećene i istrošene dijelove nakon svake uporabe. Provjerite jesu li sigurnosne značajke (tj. naljepnice, štitnici itd.) na mjestu. Provjerite jesu li matice, vijci i vijci zategnuti.

Zamjena oštrica

NAPOMENA: Stroj je opremljen sa šest oštrica za obradu tla koje se lako mogu mijenjati u parovima. Oba para čeličnih oštrica mogu se postaviti na lijevu ili desnu stranu, prema potrebi. Uvijek mijenjajte oba para oštrica istovremeno kako biste izbjegli neravnotežu i oštećenje stroja.

Za zamjenu oštrica slijedite korake u nastavku:

1. Dok stojite na ravnoj i stabilnoj površini, isključite uređaj i izvucite utikač iz produžnog kabela.
2. Uklonite 2 vijka i 2 matice, a zatim uklonite čelične oštrice (slika 9).

3. Očistite pogonsko vratilo biorazgradivim uljem (slika 10).

4. Postavite nove oštrice na pogonsko vratilo tako da se rupe na osovinama poravnaju s rupama na pogonskom vratilu (slika 10).
5. Umetnite 2 vijka kroz rupe i pričvrstite ih s 2 matice (slika 10).

Oštrice moraju biti postavljene u ispravnom smjeru okretanja. Obratite pozornost na način na koji su stare oštrice skinute i zamijenite nove točno na isti način.

Kabel za napajanje

Ako je kabel za napajanje oštećen, mora se zamijeniti kako bi se izbjegla opasnost za sigurnost. Obratite se svom ovlaštenom Snow Joe + Sun Joe distributeru ili nazovite Snow Joe + Sun Joe centar za korisničku podršku na 1-866- SNOWJOE (1-866-766-9563).

Popravak

Ovaj proizvod ne sadrži dijelove koje potrošač može popraviti. Obratite se ovlaštenom Snow Joe + Sun Joe distributeru ili nazovite Snow Joe + Sun Joe centar za korisničku podršku na 1-866-SNOWJOE (1-866-766-9563) za pomoć.

Skladištenje

• Temeljito pregledajte električni kultivator + frezu na istrošene, labave ili oštećene dijelove. Ako trebate popraviti ili zamijeniti dio, obratite se ovlaštenom Snow Joe + Sun Joe distributeru ili nazovite Snow Joe + Sun Joe centar za korisničku podršku na 1-866-SNOWJOE (1-866-766-9563) za pomoć.
• Temeljito pregledajte produžni kabel na znakove prekomjerne istrošenosti ili oštećenja. Ako je istrošen ili oštećen, odmah ga zamijenite.
• Prije skladištenja odspojite produžni kabel s električnog kultivatora + freze.
• Očistite proizvod kao što je gore opisano.
• Čuvajte proizvod i njegov pribor na tamnom, suhom, mjestu bez mraza i dobro prozračenom mjestu.
• Uvijek čuvajte proizvod na mjestu nedostupnom djeci.
• Idealna temperatura skladištenja je između 50ºF (10°C) i 86ºF (30°C).
• Preporučujemo korištenje originalnog pakiranja za skladištenje ili prekrivanje proizvoda prikladnom krpom ili kućištem kako biste ga zaštitili od prašine.

Prijevoz

• Isključite proizvod i odspojite ga od napajanja. Provjerite jesu li kotači postavljeni u transportni položaj (vidi sliku 6)
• Uvijek nosite proizvod za transportnu ručku.
• Ako prevozite frezu + kultivator u vozilu, pravilno ga učvrstite kako biste ga zaštitili od jakog udara ili jakih vibracija.
• Osigurajte proizvod kako biste spriječili da padne ili sklizne.

Recikliranje i odlaganje

Proizvod dolazi u pakiranju koje ga štiti od oštećenja tijekom transporta. Zadržite pakiranje dok ne budete sigurni da su svi dijelovi isporučeni i da proizvod ispravno funkcionira. Nakon toga reciklirajte pakiranje ili ga zadržite za dugotrajno skladištenje.

WEEE simbol. Otpadne električne proizvode ne smijete odlagati s kućnim otpadom. Molimo reciklirajte tamo gdje postoje objekti. Provjerite kod lokalnih vlasti ili lokalne trgovine propise o recikliranju.

Servis i podrška

Ako vaš Sun Joe TJ603E električni kultivator + freza zahtijeva servis ili održavanje, nazovite Snow Joe + Sun Joe centar za korisničku podršku na 1-866-SNOWJOE (1-866-766-9563).

Brojevi modela i serijski brojevi

Prilikom kontaktiranja tvrtke, ponovnog naručivanja dijelova ili dogovaranja servisa od ovlaštenog distributera, morat ćete navesti broj modela i serijski broj, koji se mogu pronaći na naljepnici koja se nalazi na kućištu uređaja. Prepišite ove brojeve u prostor predviđen u nastavku.

Dodatna oprema

UVIJEK koristite samo ovlaštene Snow Joe + Sun Joe zamjenske dijelove i dodatnu opremu. NIKADA nemojte koristiti zamjenske dijelove ili dodatnu opremu koji nisu namijenjeni za uporabu s ovim električnim kultivatorom + frezom. Obratite se Snow Joe + Sun Joe ako niste sigurni je li sigurno koristiti određeni zamjenski dio ili dodatnu opremu s vašim električnim kultivatorom + frezom. Uporaba bilo kojeg drugog nastavka ili dodatne opreme može biti opasna i može uzrokovati ozljede ili mehanička oštećenja.

Dodatna oprema	Stavka	Model
	Zamjenske oštrice	TJ603E-2
	Snow Joe + Sun Joe SJTW-A 14-gauge 50-foot extension cord with lighted end (Snow Joe + Sun Joe SJTW-A 14-gauge 50-foot produžni kabel sa svjetlećim krajem)	PJEXT50-B

NAPOMENA: Dodatna oprema podložna je promjenama bez ikakve obveze Snow Joe + Sun Joe da obavijesti o takvim promjenama. Dodatna oprema može se naručiti online na sunjoe.com ili telefonom kontaktiranjem Snow Joe + Sun Joe centra za korisničku podršku na 1-866-SNOWJOE (1-866-766-9563).

© 2020 by Snow Joe, LLC
Sva prava pridržana. Originalne upute.

Reference

• Cordless + Electric Snow, Lawn and Garden Outdoor Tools | Snow Joe® | Sun Joe® | Aqua Joe®

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi SunJoe TJ603E - Priručnik za električnu frezu + kultivator

Dostupni jezici
