Brita Redi-Twist USS-334 Upute za upotrebu

Potrebni alati i materijali

Glavne komponente

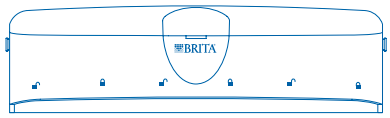

Glava sustava filtra

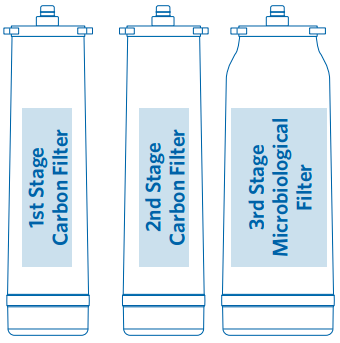

Redi-Twist™ filtri (1., 2. i 3. stupanj)

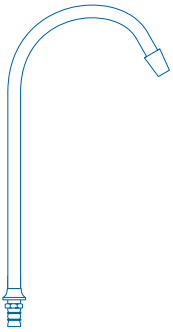

Slavina za filtriranu vodu

1/4" Priključak za cijev

Sekundarne komponente

Vijci za montažu

Adapter za kuhinjsku slavinu

Plastična cijev

Metalna podloška

Matica vretena slavine

Alati potrebni za instalaciju

Phillips odvijač

Podesivi ključ

Svrdlo 1/8"

Pomoćni nož

Bušilica

Mjerna traka

Zaštitne naočale

Sadržaj pakiranja

Glavno:

• glava sustava filtra s ugrađenim nosačem
• Redi-Twist™ filtri:
  • (2) ugljeni filtri
  • (1) mikrobiološki filtar 3. stupnja
• slavina za filtriranu vodu (vrat i baza slavine)

Sekundarno:

• vijci za montažu
• plastična cijev
• adapter za kuhinjsku slavinu
• metalna podloška
• matica vretena slavine

Priključci za kupnju:

• kompresijska kapica (za zatvaranje priključka crijeva raspršivača kuhinjske slavine)

Dodatni predmeti:

• bušilica sa svrdlom 1/8"
• sidreni vijci za šuplje zidove ili preklopni vijci
• pila za metal (za metalne cijevi)
• vodoinstalaterska traka (za propusne priključke)

Korisni savjeti

Prije nego što počnete

• Pronađite prostor u svom ormariću za pričvršćivanje sustava filtra za vodu.
• Provjerite ispod sudopera kako biste pronašli čvrstu zidnu površinu za montiranje sustava filtra.
  **SUSTAV FILTRA MORA BITI MONTIRAN U VERTIKALNOM POLOŽAJU**
• Postavite na zid ormarića kako biste omogućili jednostavan pristup za buduće izmjene uložaka.
• Ako imate nešto drugo osim fleksibilnog crijeva ispod sudopera, provjerite trebate li kupiti posebne priključke.
• Zatvorite ventil za hladnu vodu na kuhinjskom sudoperu.
• Otvorite slavinu za hladnu vodu na kuhinjskom sudoperu kako biste oslobodili pritisak vode.
• Provjerite imate li ispravnu veličinu kompresijske kapice za zatvaranje priključka crijeva raspršivača.

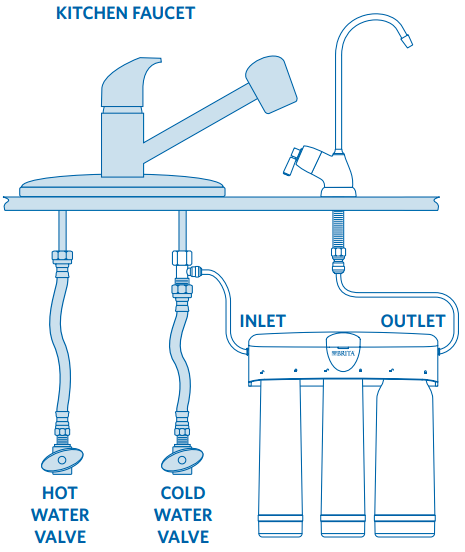

INSTALACIJA FLEKSIBILNOG CRIJEVA

Napomena: Ako imate postojeću pomoćnu slavinu koju želite koristiti, trebat će vam vreteno slavine koje se spaja na info & assistance vodovodnu cijev od 3/8".

Prije nego što počnete

Molimo pročitajte sve upute, specifikacije i mjere opreza prije instaliranja i korištenja sustava filtra za vodu.

OBAVIJEST

Mjere opreza: samo za korištenje s hladnom vodom.

Posavjetujte se s lokalnim vodoinstalaterskim propisima i instalirajte u skladu s tim.

Ovaj filtar mora biti zaštićen od smrzavanja, što može uzrokovati pucanje filtra i curenje vode.

Zbog ograničenog vijeka trajanja proizvoda i kako bi se spriječili skupi popravci ili moguća oštećenja od vode, snažno preporučujemo da se sustav zamijeni svakih pet godina. Ako se glava filtra koristi dulje od ovog razdoblja, treba je odmah zamijeniti. Označite datum na vrhu svake nove glave kako biste označili sljedeći preporučeni datum zamjene.

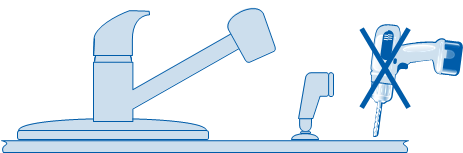

NEMOJTE BUŠITI KROZ POTPUNO PORCULANSKI ILI LIJEVANO ŽELJEZNI SUDOPER. Ako se instalira na potpuno porculanski ili lijevano željezni sudoper, slavina se mora montirati u prethodno izbušenu rupu za raspršivač ili kroz radnu ploču pored sudopera. Ako se radna ploča mora bušiti, provjerite je li područje ispod mjesta bušenja slobodno od žica i cijevi. Također, provjerite ima li dovoljno prostora za pravilno spajanje na dno nosača slavine. NEMOJTE BUŠITI KROZ RADNE PLOČE DEBLJE OD 1" ILI RADNE PLOČE IZRAĐENE OD PLOČICA, MRAMORA, GRANITA ILI SLIČNIH TVARI. Posavjetujte se s vodoinstalaterom ili proizvođačem radne ploče za pomoć.

Molimo nosite zaštitne naočale kako biste zaštitili oči prilikom bušenja.

Provjerite jesu li svi električni uređaji i utičnice isključeni na prekidaču prije rada u području ormarića.

Činjenice o filtraciji

• Ovi filtri nisu pročišćivači vode. Nemojte koristiti s vodom koja je mikrobiološki nesigurna ili nepoznate kvalitete bez odgovarajuće dezinfekcije prije ili nakon sustava. Sustavi certificirani za smanjenje cista mogu se koristiti na dezinficiranoj vodi koja može sadržavati filtrabilne ciste.
• Ovaj sustav nije namijenjen za pretvaranje otpadne vode ili sirove kanalizacije u vodu za piće.
• Ova jedinica nije dizajnirana za filtriranje mirisa sumpora (miris pokvarenih jaja) uzrokovanog vodikovim sulfidom. Korištenje ugljenih filtara za tretiranje mirisa sumpora može pojačati probleme s okusom/mirisom.
• Molimo pridržavajte se svih državnih i lokalnih propisa u vezi s instalacijom uređaja za obradu vode.
• Kontaminanti ili druge tvari koje se smanjuju uređajem za filtar vode nisu nužno u vašoj vodi.

Podaci o radu / održavanju

Ove jedinice su namijenjene za nekomercijalnu upotrebu. Treba ih koristiti samo na temperaturi okolnog zraka između 4,4 stupnja C i 37,7 stupnjeva C. Izbjegavajte postavljanje ovih jedinica na izravnu sunčevu svjetlost ili korištenje električne opreme za grijanje na ovim jedinicama. Zamijenite uložak filtra kada i kako je navedeno u uputama za instalaciju / rad koje su uključene uz svaki uložak. Zamjenski ulošci filtra dostupni su u maloprodajnim trgovinama.

Spojite na pomoćnu slavinu

1. Pričvrstite filtar na unutarnju stranu zida ormarića

2. Montirajte pomoćnu slavinu

3. Pričvrstite cijevi/priključke na vodovod/filtar

4. Instalirajte Redi-Twist^TM filtar i provjerite ima li curenja


NEMOJTE BUŠITI KROZ POTPUNO PORCULANSKI ILI LIJEVANO ŽELJEZNI SUDOPER. Ako se instalira na potpuno porculanski ili lijevano željezni sudoper, slavina se mora montirati u prethodno izbušenu rupu za raspršivač ili kroz radnu ploču pored sudopera. Ako se radna ploča mora izbušiti, provjerite je li područje ispod mjesta bušenja slobodno od žica i cijevi. Također, provjerite ima li dovoljno prostora za pravilno spajanje na dno nosača slavine. NEMOJTE BUŠITI KROZ RADNE PLOČE DEBLJINE VEĆE OD 1" ILI RADNE PLOČE OD PLOČICA, MRAMORA, GRANITA ILI SLIČNIH TVARI. Za pomoć se obratite vodoinstalateru ili proizvođaču radne ploče.

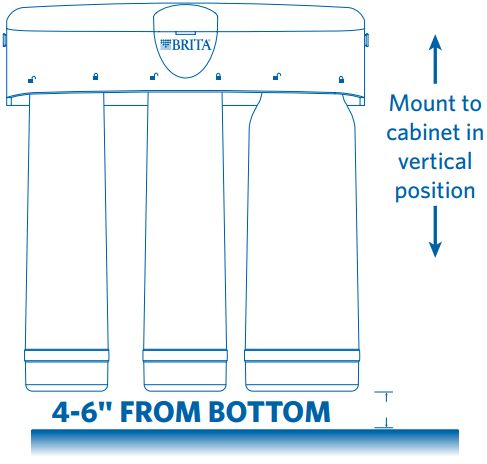

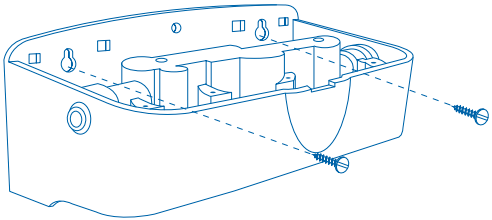

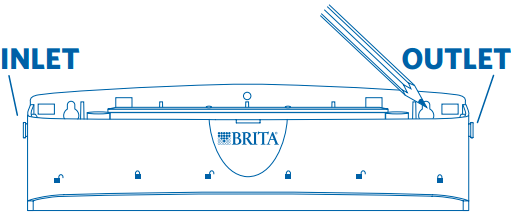

Pričvrstite glavu na unutarnju stranu zida ormarića

Potrebni materijali i alati

Svrdlo 1/8"

Bušilica

Phillips odvijač

Zaštitne naočale

Mjerna traka

Vijci za montažu

Napomena: Montirajte sustav filtra na čvrsti zid ormarića ili zid. Ako čvrsta površina nije dostupna, upotrijebite šuplje zidne sidrene vijke ili preklopne vijke (nisu uključeni) za pričvršćivanje na zid.

• Pronađite područje s lakim pristupom za montiranje filtra.
• Uklonite poklopac s glave sustava.

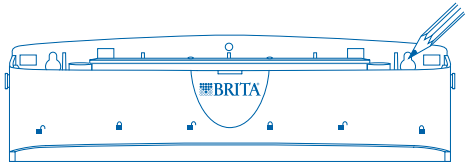

• Izmjerite i označite mjesto rupa za montažu.

• Montirajte glavu sustava na zid ormarića.

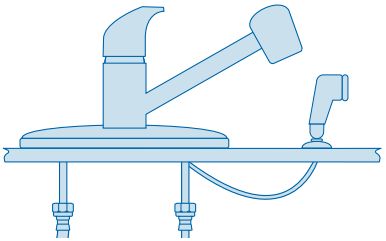

Montirajte pomoćnu slavinu

Potrebni materijali i alati

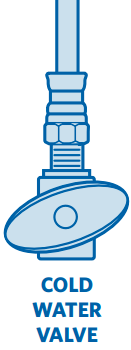

• Provjerite je li ventil za hladnu vodu zatvoren.

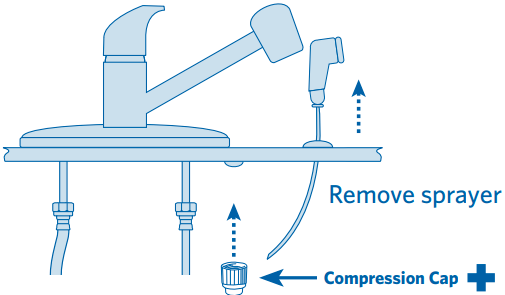

• Odspojite raspršivač s priključnog nastavka kuhinjske slavine. Zatvorite priključni nastavak kompresijskim poklopcem*.

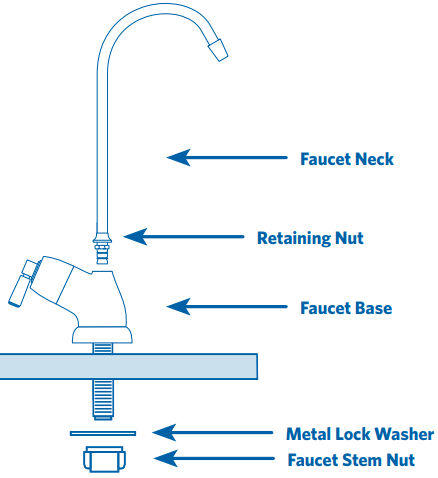

• Sastavite vrat slavine na bazu slavine. Umetnite vrat u vrh baze slavine i zategnite pričvrsnu maticu dok ne bude čvrsto.

• Umetnite navojnu stabljiku u rupu sudopera ili radne ploče. Provjerite je li slavina ravno na vrhu sudopera ili površine radne ploče.
• S donje strane sudopera, gurnite metalnu podlošku za zaključavanje prema gore po stabljici slavine. Zavijte maticu stabljike slavine prema gore po stabljici slavine dok ne bude u ravnini s metalnom podloškom za zaključavanje dok ne bude lagano čvrsto i provjerite je li izljev slavine u pravilnom položaju. Prstima zategnite maticu kako biste pričvrstili slavinu za sudoper.

Napomena: Nemojte zatezati maticu stabljike slavine kliještima jer može oštetiti navoje stabljike slavine.
Uklonite priključak cijevi prije sastavljanja metalne podloške za zaključavanje i matice stabljike slavine.

Ovo je predmet koji je potrebno kupiti u lokalnoj trgovini željezarije ili vodoinstalaterskog materijala. Veličine se razlikuju ovisno o proizvođaču slavine.

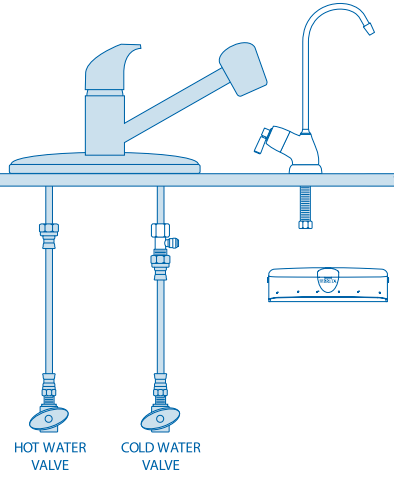

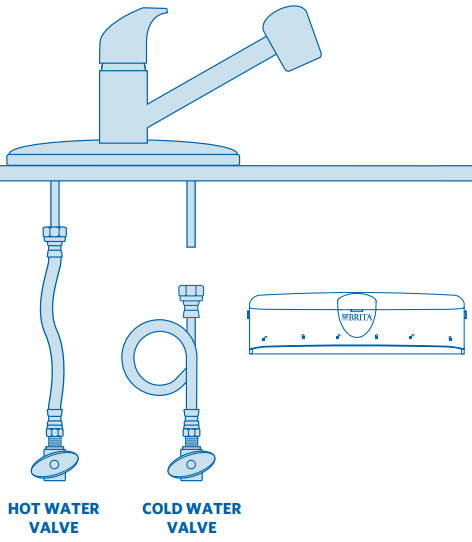

Pričvrstite cijevi / priključke na vodovod / glavu

Potrebni materijali i alati

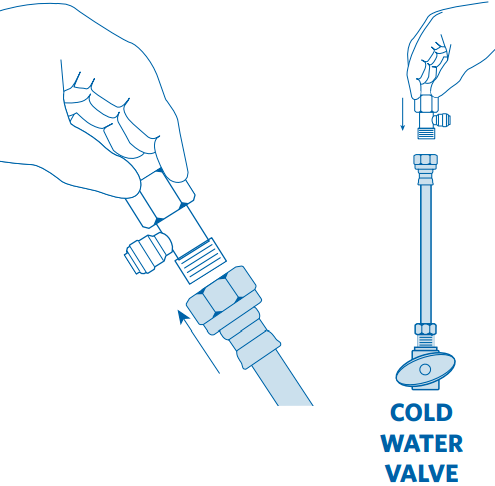

• Odspojite vrh vodovodne cijevi za hladnu vodu od drške slavine. Provjerite je li ventil za zatvaranje hladne vode zatvoren i uključite hladnu vodu na slavini.

• Zavijte adapter za kuhinjsku slavinu na donji kraj drške slavine i gornji kraj cijevi za hladnu vodu.

• Obratite pozornost na položaj adaptera za kuhinjsku slavinu dok je pričvršćen na cijev za hladnu vodu.

Potrebni materijali i alati

Univerzalni nož

navlažite krajeve cijevi prije umetanja
	izrežite ravno na oba kraja
	nemojte savijati ili stiskati
	nemojte rezati pod kutom

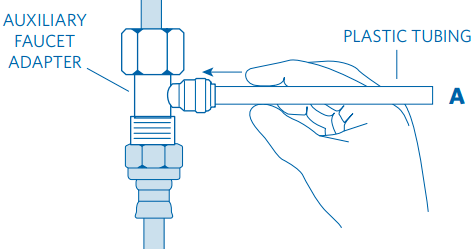

SPOJITE KRAJ CIJEVI (A) NA ADAPTER POMOĆNE SLAVINE

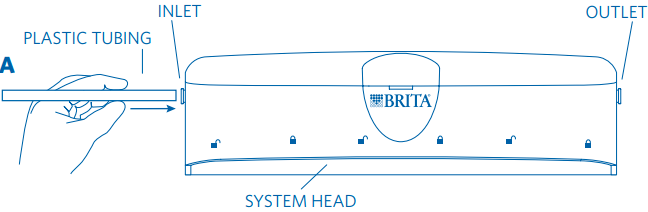

ZATIM SPOJITE DRUGI KRAJ CIJEVI (A) NA ULAZNI OTVOR NA GLAVI SUSTAVA

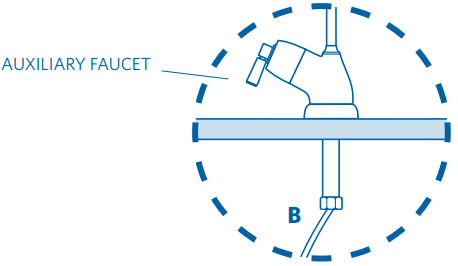

ZATIM UMETNITE CIJEV (B) U KRAJ STABLJIKE SLAVINE

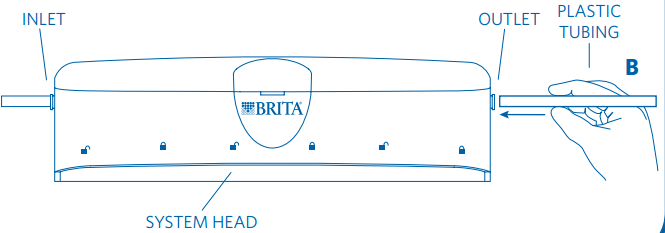

NA KRAJU SPOJITE CIJEV (B) OD POMOĆNE SLAVINE NA IZLAZNI OTVOR NA GLAVI SUSTAVA

• Odredite duljine plastičnih cijevi potrebne za spajanje na adapter pomoćne slavine.
• Izrežite plastične cijevi ravno na oba kraja na duljinu.
• Izbjegavajte preduge duljine koje mogu stvoriti pregibe u cijevi.
• Umetnite sve cijevi u priključke za spajanje pritiskom kao što je prikazano.

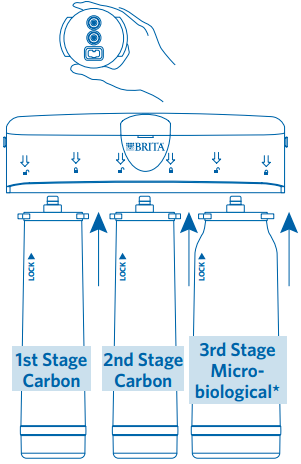

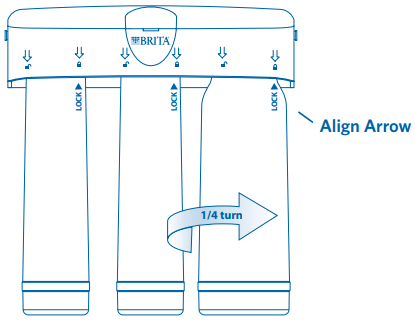

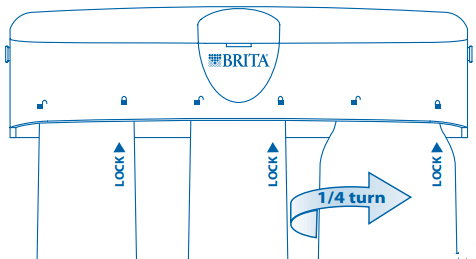

Instalirajte Redi-Twist^™ filtre i provjerite ima li curenja

• Držite Redi-Twist™ filtar s etiketom okrenutom prema vama.

  * Mikrobiološki uložak filtra UVIJEK u ovom položaju
• Umetnite filtar prema gore u glavu sustava dok dva mlaznica ne sjednu u otvore.
• Okrenite Redi-Twist™ filtar s lijeva na desno (gledajući ga) dok se ne zaustavi.

• Uključite ventil za zatvaranje hladne vode.

• Uključite novu slavinu. Pustite vodu da teče otprilike 10 minuta.
• Provjerite ima li curenja.
• Ako sustav curi, zatvorite ventil za zatvaranje hladne vode i pogledajte vodič za rješavanje problema.

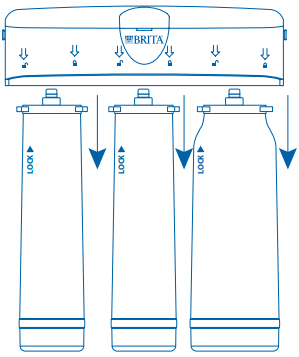

Zamjena filtra (svakih 6 mjeseci)

Za BESPLATNI podsjetnik za zamjenu filtra, idite na www.protectplus.com

Napomena: Stavite papirnate ručnike ili krpu ispod sustava filtra kako biste uhvatili kapljice vode.

Napomena: Plastične cijevi ne moraju se odspajati za opće rutinsko održavanje i zamjenu filtra. Međutim, plastične cijevi se mogu lako odspojiti. Jednostavno zatvorite dovod vode u sustav filtra. Pritisnite sivi ovratnik oko priključka dok drugom rukom izvlačite plastičnu cijev.

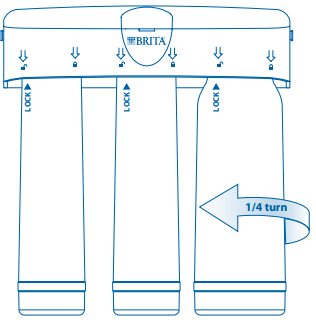

• Okrenite Redi-Twist™ filtar s desna na lijevo (gledajući ga) dok se ne otpusti. Uklonite i bacite iskorišteni Redi-Twist™ filtar.


• Pogledajte korak 4 za umetanje novog filtra.
• Redovita zamjena filtra za vodu osigurava optimalne performanse sustava za filtriranje vode.
• Zabilježite datum ugradnje filtra na naljepnici spremnika uloška.

Vodič za rješavanje problema

Curenje između sklopa glave sustava i Redi-Twist™ filtera

• Uklonite Redi-Twist™ filter i pregledajte o-prstenove. Provjerite jesu li na mjestu i bez prljavštine i čestica.
• Instalirajte Redi-Twist™ filter.
• Uključite ventil za dovod hladne vode i uključite slavinu filtera.
• Provjerite je li Redi-Twist™ filter potpuno u zaključanom položaju.

Curenje oko pomoćne slavine

• Isključite ventil za zatvaranje hladne vode.
• Provjerite ima li curenja oko kompresijske spojnice. Ako curi, provjerite jesu li sve veze sigurne.
• Ako se curenje nastavi, odspojite 1/4" plastičnu cijev i pokušajte omotati prsten vodoinstalaterskom trakom i zategnite kompresijsku maticu.

Curenje oko priključka kuhinjske slavine

• Isključite ventil za zatvaranje hladne vode na sustavu filtera.
• Pronađite kompresijski poklopac koji pokriva priključni nastavak crijeva za raspršivanje.
  • Provjerite je li poklopac pravilno i sigurno postavljen.
  • Ako se curenje nastavi, pokušajte koristiti vodoinstalatersku traku ili provjerite odgovara li druga veličina poklopca bolje.

Curenje oko spojnica

• Isključite ventil za zatvaranje hladne vode. Pritisnite sivi prsten na ulaznim i/ili izlaznim spojnicama. Uklonite cijev i pregledajte. Popravite/zamijenite cijev. Ponovno spojite cijev. Provjerite nije li savijena.
• Ponovno uključite ventil za zatvaranje hladne vode i uključite slavinu za filtriranu vodu.

Curenje na priključku adaptera pomoćne slavine

• Isključite ventil za zatvaranje hladne vode na sustavu filtera.
• Pronađite adapter kuhinjske slavine.
  • Ako plastična cijev curi, slijedite prethodne korake u odjeljku "Curenje oko spojnica".
  • Ako navoj između adaptera kuhinjske slavine i nastavka kuhinjske slavine curi, zategnite sigurnije. Ako se curenje nastavi, odspojite plastičnu cijev i uklonite adapter kuhinjske slavine. Omotajte adapter kuhinjske slavine i dovod hladne vode vodoinstalaterskom trakom i ponovno instalirajte.
  • Ponovno uključite ventil za zatvaranje hladne vode i uključite slavinu za filtriranu vodu.

Trebate pomoć? 1-866-709-2086
Obavezno isključite dovod hladne vode dok se problem s curenjem ne riješi.

Upotreba i njega

Brita^® Redi-Twist^™ Sustav filtracije USS-334

Upotreba i kvaliteta vode u vašem dolaznom vodu utječu na vijek trajanja filtarskih uložaka. Uloške treba zamijeniti ranije ako tlak vode na slavini počne osjetno padati ili ako filtar ne radi zadovoljavajuće.

Nakon duljih razdoblja nekorištenja, preporučuje se temeljito ispiranje sustava filtera. Pustite vodu da teče 10 minuta prije upotrebe.

Redi-Twist^TM filteri koji se koriste s ovim sustavom filtera imaju ograničen vijek trajanja. Promjene u okusu, mirisu i/ili protoku vode koja se filtrira ukazuju na to da je potrebno zamijeniti filtar.

Molimo pogledajte list s podacima o performansama za certificirane performanse specifičnih sustava s navedenim ulošcima.

⠀

866.709.2086
Servis i informacije o proizvodu

Internet i mobilni uređaji
www.protectplus.com

Besplatni video o instalaciji
www.protectplus.com

Sustav testiran i certificiran od strane NSF International prema NSF/ANSI standardu 42 za smanjenje estetskog okusa i mirisa klora i čestica klase I i standardu 53 za smanjenje atrazina, cista, olova i lindana. Sustav testiran i certificiran od strane NSF International prema NSF standardu P231 za mikrobiološke pročišćivače vode i US EPA vodiču standardu i protokolu za testiranje mikrobioloških pročišćivača vode za smanjenje bakterija, virusa i cista. Sustav testiran i certificiran od strane NSF International prema NSF/ANSI standardu 372 za nizak sadržaj olova i usklađenost.
*Molimo pogledajte list s podacima o performansama za potpune podatke o smanjenju.

© 2016 Protect Plus. Sva prava pridržana. Redi-Twist™ je zaštitni znak tvrtke Protect Plus, LLC. Zaštitni znak i logotip BRITA registrirani su zaštitni znakovi tvrtke Brita LP i koriste se pod licencom tvrtke Protect Plus, LLC. Sva prava pridržana.
