Brita Redi-Twist USS-334 kézikönyv

Szükséges eszközök és anyagok

Fő alkatrészek

Szűrőrendszer feje

Redi-Twist™ szűrők (1., 2. és 3. fokozat)

Szűrt víz csaptelep

1/4" Tömlő csatlakozó

Másodlagos alkatrészek

Rögzítő csavarok

Konyhai csaptelep adapter

Műanyag tömlő

Fém rugós alátét

Csaptelep szár anya

Szükséges eszközök a telepítéshez

Phillips csavarhúzó

Állítható villáskulcs

1/8" fúrószár

Tapétavágó kés

Fúró

Mérőszalag

Védőszemüveg

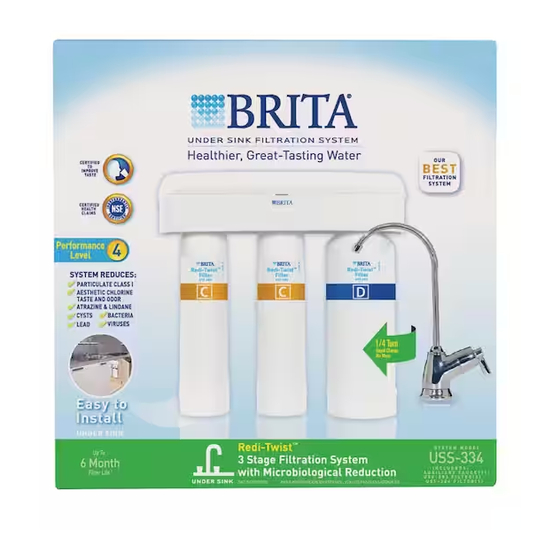

Csomag tartalma

Fő:

• szűrőrendszer feje beépített konzollal
• Redi-Twist™ szűrők:
  • (2) szénszűrő
  • (1) 3. fokozatú mikrobiológiai szűrő
• szűrt víz csaptelep (csaptelep nyaka és alapja)

Másodlagos:

• rögzítő csavarok
• műanyag tömlő
• konyhai csaptelep adapter
• fém rugós alátét
• csaptelep szár anya

Megvásárolható szerelvények:

• nyomó sapka (a konyhai csaptelep szórófej tömlő csatlakozójának lezárásához)

Opcionális elemek:

• fúró 1/8" fúrószárral
• üreges falhoz való horgonycsavarok vagy billenőcsavarok
• fémfűrész (fém csövekhez)
• vízvezeték szerelő szalag (szivárgó szerelvényekhez)

Hasznos tanácsok

Mielőtt elkezdené

• Keresse meg a helyet a szekrényben a vízszűrő rendszer rögzítéséhez.
• Ellenőrizze a mosogató alatt, hogy találjon-e egy szilárd falfelületet a szűrőrendszer felszereléséhez.
  **A SZŰRŐRENDSZERT FÜGGŐLEGES HELYZETBEN KELL FELSZERELNI**
• Helyezze el a szekrény falán úgy, hogy könnyen hozzáférhető legyen a jövőbeni patroncserékhez.
• Ha a mosogató alatt nem rugalmas tömlő van, ellenőrizze, hogy szüksége van-e speciális szerelvények vásárlására.
• Zárja el a hidegvíz elzáró csapot a konyhai mosogatónál.
• Nyissa meg a hidegvíz csapot a konyhai mosogatónál a víznyomás kiengedéséhez.
• Győződjön meg arról, hogy megfelelő méretű nyomó sapka van a szórófej tömlő csatlakozó szárának lezárásához.

RUGALMAS TÖMLŐ TELEPÍTÉSE

Megjegyzés: Ha van egy meglévő kiegészítő csaptelepe, amelyet használni szeretne, akkor egy csaptelep szárra lesz szüksége, amely egy 3/8"-os vízvezetékhez csatlakozik.

Mielőtt elkezdené

Kérjük, olvassa el az összes utasítást, specifikációt és óvintézkedést a vízszűrő rendszer telepítése és használata előtt.

ÉRTESÍTÉS

Óvintézkedések: csak hidegvízhez használható.

Kérjük, konzultáljon a helyi vízvezeték-szerelési előírásokkal, és ennek megfelelően telepítse.

Ezt a szűrőt védeni kell a fagyástól, amely a szűrő repedését és vízszivárgást okozhat.

A termék korlátozott élettartama miatt, valamint a költséges javítások vagy a lehetséges vízkárok elkerülése érdekében, nyomatékosan javasoljuk, hogy a rendszert ötévente cserélje ki. Ha a szűrő feje ennél hosszabb ideig használatban volt, azonnal ki kell cserélni. Jelölje meg az új fej tetejét a következő ajánlott csere dátumának feltüntetéséhez.

NE FÚRJON ÁT EGY TELJESEN PORCELÁN VAGY ÖNTÖTTVAS MOSOGATÓT. Ha teljesen porcelán vagy öntöttvas mosogatóra szereli, a csaptelepet egy előre fúrt szórófej lyukba vagy a mosogató melletti munkalapon keresztül kell felszerelni. Ha a munkalapot át kell fúrni, győződjön meg arról, hogy a fúrási hely alatti területen nincsenek vezetékek és csövek. Győződjön meg arról is, hogy elegendő hely van a megfelelő csatlakozásokhoz a csaptelep tartójának alján. NE FÚRJON ÁT 1"-NÉL VASTAGABB MUNKALAPOKAT, VAGY CSEMPE, MÁRVÁNY, GRÁNIT VAGY HASONLÓ ANYAGBÓL KÉSZÜLT MUNKALAPOKAT. Kérjen segítséget vízvezeték-szerelőtől vagy a munkalap gyártójától.

Kérjük, viseljen védőszemüveget a szeme védelme érdekében fúrás közben.

Győződjön meg arról, hogy minden elektromos készülék és aljzat ki van kapcsolva a megszakítónál, mielőtt a szekrény területén dolgozna.

Szűrési tények

• Ezek a szűrők nem víztisztítók. Ne használja mikrobiológiailag nem biztonságos vagy ismeretlen minőségű vízzel a rendszer előtti vagy utáni megfelelő fertőtlenítés nélkül. A ciszták csökkentésére tanúsított rendszerek használhatók fertőtlenített vízen, amely szűrhető cisztákat tartalmazhat.
• Ez a rendszer nem alkalmas szennyvíz vagy nyers szennyvíz ivóvízzé alakítására.
• Ez az egység nem a hidrogén-szulfid okozta kénszag (záptojás szag) szűrésére szolgál. A szénszűrők használata a kénszag kezelésére fokozhatja az íz-/szagproblémákat.
• Kérjük, tartsa be a vízkezelő berendezések telepítésére vonatkozó összes állami és helyi előírást.
• A víztisztító berendezés által csökkentett szennyező anyagok vagy egyéb anyagok nem feltétlenül vannak jelen a vízben.

Működési / Karbantartási adatok

Ezek az egységek nem kereskedelmi használatra készültek. Csak 40 Fahrenheit fok / 4,4 Celsius fok és 100 Fahrenheit fok / 37,7 Celsius fok közötti környezeti levegő hőmérsékletén szabad használni őket. Kerülni kell ezeknek az egységeknek a közvetlen napfénybe helyezését vagy elektromos fűtőberendezések használatát ezeken az egységeken. Cserélje ki a szűrőpatront, amikor és ahogyan az az egyes patronokhoz mellékelt telepítési / használati utasításban szerepel. A csere szűrőpatronok a kiskereskedelmi üzletekben kaphatók.

Csatlakoztatás kiegészítő csaphoz

1. Szűrő rögzítése a szekrény falának belső oldalára

2. Kiegészítő csap felszerelése

3. Csövek/szerelvények csatlakoztatása a vízvezetékhez/szűrőhöz

4. Redi-Twist^TM szűrő beszerelése és szivárgás ellenőrzése


NE FÚRJON ÁT TELJESEN PORCELÁN VAGY ÖNTÖTTVAS MOSOGATÓT. Ha teljesen porcelán vagy öntöttvas mosogatóra szereli, a csapot egy előre fúrt szórófej-nyílásba vagy a mosogató melletti munkalapba kell szerelni. Ha a munkalapot fúrni kell, győződjön meg arról, hogy a fúrási hely alatti területen nincsenek vezetékek és csövek. Győződjön meg arról is, hogy elegendő hely van a megfelelő csatlakozásokhoz a csaptelep alján. NE FÚRJON ÁT 1"-NÉL VASTAGABB MUNKALAPOKAT, VAGY CSEMPE, MÁRVÁNY, GRÁNIT VAGY HASONLÓ ANYAGBÓL KÉSZÜLT MUNKALAPOKAT. Forduljon vízvezeték-szerelőhöz vagy a munkalap gyártójához segítségért.

Fej rögzítése a szekrény falának belső oldalára

Szükséges anyagok és eszközök

1/8" fúrószár

Fúró

Phillips csavarhúzó

Védőszemüveg

Mérőszalag

Rögzítő csavarok

Megjegyzés: Szerelje fel a szűrőrendszert egy szilárd szekrényfalra vagy falra. Ha nem áll rendelkezésre szilárd felület, használjon üreges falrögzítő csavarokat vagy billenőcsavarokat (nem tartozék) a falhoz való rögzítéshez.

• Keressen egy könnyen hozzáférhető területet a szűrő felszereléséhez.
• Távolítsa el a kupakot a rendszerfejről.
• Mérje meg és jelölje meg a rögzítő furatok helyét.

• Szerelje fel a rendszerfejet a szekrény falára.


Kiegészítő csap felszerelése

Szükséges anyagok és eszközök

• Győződjön meg arról, hogy a hidegvíz-csap el van zárva.

• Válassza le a szórófejet a konyhai csaptelep csatlakozó száráról. Zárja le a csatlakozó szárat egy kompressziós kupakkal*.

• Szerelje össze a csap nyakát a csap aljához. Illessze a nyakat a csap aljának tetejébe, és húzza meg a rögzítő anyát, amíg szoros nem lesz.

• Csúsztassa a menetes szárat a mosogatóba vagy a munkalapba fúrt lyukba. Győződjön meg arról, hogy a csap laposan ül a mosogató vagy a munkalap tetején.
• A mosogató alól csúsztassa fel a fém rögzítő alátétet a csap szárára. Csavarja fel a csap szárának anyáját a csap szárára, amíg egy szintbe nem kerül a fém rögzítő alátéttel, amíg enyhén szoros nem lesz, és győződjön meg arról, hogy a csap kifolyója megfelelő helyzetben van. Ujjával húzza meg az anyát, hogy rögzítse a csapot a mosogatóhoz.

Megjegyzés: Ne húzza meg a csap szárának anyáját fogóval, mert az megsértheti a csap szárának menetét.
Távolítsa el a csőcsatlakozót a fém rögzítő alátét és a csap szárának anyájának összeszerelése előtt.

Ezt a terméket a helyi vas- vagy vízvezeték-boltban kell megvásárolni. A méretek a csap gyártójától függően változnak.

Csövek/szerelvények csatlakoztatása a vízvezetékhez/fejhez

Szükséges anyagok és eszközök

• Válassza le a hidegvíz-vezeték tetejét a csap száráról. Győződjön meg arról, hogy a hidegvíz-elzáró szelep zárva van, és nyissa meg a hidegvizet a csapon.

• Csavarja a konyhai csaptelep adapterét a csap szárának alsó végére és a hidegvíz-vezeték felső végére.

• Jegyezze meg a konyhai csaptelep adapterének helyzetét, ahogyan a hidegvíz-vezetékhez van csatlakoztatva.

Szükséges anyagok és eszközök

Tapétavágó kés

nedvesítse meg a csővégeket a behelyezés előtt
	vágja egyenesen mindkét végét
	ne hajlítsa meg vagy törje össze
	ne vágja ferdén

CSATLAKOZTASSA A CSŐ (A) VÉGÉT A KIEGÉSZÍTŐ CSAP ADAPTERÉHEZ

MAJD CSATLAKOZTASSA A CSŐ (A) MÁSIK VÉGÉT A RENDSZERFEJ BEMENETI NYÍLÁSÁHOZ

EZUTÁN ILLESSZE A CSŐ (B) VÉGÉT A CSAP SZÁRÁBA

VÉGÜL CSATLAKOZTASSA A CSŐ (B)-T A KIEGÉSZÍTŐ CSAPTÓL A RENDSZERFEJ KIMENETI NYÍLÁSÁHOZ

• Határozza meg a kiegészítő csap adapteréhez való csatlakoztatáshoz szükséges műanyag csövek hosszát.
• Vágja le a műanyag csöveket egyenesen mindkét végén a kívánt hosszúságra.
• Kerülje a túl hosszú hosszúságokat, amelyek megtöréseket okozhatnak a vonalban.
• Illessze be az összes csövet a push-to-fit csatlakozókba az ábra szerint.

Redi-Twist^™ szűrők beszerelése és szivárgás ellenőrzése

• Tartsa a Redi-Twist™ szűrőt úgy, hogy a címke Ön felé nézzen.

  * A mikrobiológiai szűrőbetét MINDIG ebben a helyzetben van
• Illessze a szűrőt felfelé a rendszerfejbe, amíg a két fúvóka be nem illeszkedik a nyílásokba.
• Forgassa el a Redi-Twist™ szűrőt balról jobbra (ahogy Ön felé néz), amíg meg nem áll.

• Nyissa meg a hidegvíz-elzáró szelepet.

• Nyissa meg az új csapot. Hagyja, hogy a víz körülbelül 10 percig folyjon.
• Ellenőrizze, hogy nincs-e szivárgás.
• Ha a rendszer szivárog, zárja el a hidegvíz-elzáró szelepet, és olvassa el a hibaelhárítási útmutatót.

Szűrőcsere (6 havonta)

INGYENES szűrőcsere emlékeztetőért látogasson el a www.protectplus.com oldalra

Megjegyzés: Helyezzen papírtörlőt vagy rongyot a szűrőrendszer alá, hogy felfogja a víz cseppeket.

Megjegyzés: A műanyag csöveket nem kell leválasztani az általános rutinszerű karbantartáshoz és szűrőcseréhez. A műanyag csövek azonban könnyen leválaszthatók. Egyszerűen zárja el a vízszolgáltatást a szűrőrendszerhez. Nyomja be a szürke gallért a szerelvény körül, miközben a másik kezével kihúzza a műanyag csövet.

• Forgassa el a Redi-Twist™ szűrőt jobbról balra (ahogy Ön felé néz), amíg ki nem oldódik. Távolítsa el és dobja ki a használt Redi-Twist™ szűrőt.


• Az új szűrő behelyezéséhez lásd a 4. lépést.
• A vízszűrő rendszeres cseréje biztosítja a vízszűrő rendszer optimális teljesítményét.
• Jegyezze fel a szűrő beszerelési dátumát a patron tartály címkéjére.

Hibaelhárítási útmutató

Szivárgás a rendszerfej-szerelvény és a Redi-Twist™ szűrő között

• Távolítsa el a Redi-Twist™ szűrőt, és ellenőrizze az o-gyűrűket. Győződjön meg arról, hogy a helyükön vannak, és nincsenek rajtuk szennyeződések és részecskék.
• Szerelje be a Redi-Twist™ szűrőt.
• Nyissa meg a hidegvíz-ellátó szelepet, és nyissa meg a szűrőcsapot.
• Győződjön meg arról, hogy a Redi-Twist™ szűrő teljesen a zárt helyzetben van.

Szivárgás a kiegészítő csap körül

• Zárja el a hidegvíz elzáró szelepét.
• Ellenőrizze a szivárgásokat a kompressziós csatlakozó körül. Ha szivárog, ellenőrizze, hogy minden csatlakozás biztonságos-e.
• Ha a szivárgás folytatódik, válassza le az 1/4"-os műanyag csövet, és próbálja meg a szorítógyűrűt vízvezeték-szalaggal betekerni, és húzza meg a kompressziós anyát.

Szivárgás a konyhai csap csatlakozása körül

• Zárja el a hidegvíz elzáró szelepét a szűrőrendszerhez.
• Keresse meg a szórófej tömlő csatlakozó szárát fedő kompressziós kupakot.
  • Győződjön meg arról, hogy a kupak megfelelően és biztonságosan van a helyén.
  • Ha a szivárgás folytatódik, próbáljon meg vízvezeték-szalagot használni, vagy ellenőrizze, hogy egy másik méretű kupak jobban működik-e.

Szivárgás a szerelvények körül

• Zárja el a hidegvíz elzáró szelepét. Nyomja be a szürke gallért a bemeneti és/vagy kimeneti szerelvényeken. Távolítsa el a csövet, és ellenőrizze. Javítsa meg/cserélje ki a csövet. Csatlakoztassa újra a csövet. Győződjön meg arról, hogy nincs megtörve.
• Nyissa vissza a hidegvíz elzáró szelepét, és nyissa meg a szűrt víz csapját.

Szivárgás a kiegészítő csap adapter csatlakozásánál

• Zárja el a hidegvíz elzáró szelepét a szűrőrendszerhez.
• Keresse meg a konyhai csap adaptert.
  • Ha a műanyag cső szivárog, kövesse az előző lépéseket a "Szivárgás a szerelvények körül" szakaszban.
  • Ha a menet a konyhai csap adapter és a konyhai csap szára között szivárog, húzza meg jobban. Ha a szivárgás folytatódik, válassza le a műanyag csövet, és távolítsa el a konyhai csap adaptert. Tekerje be a konyhai csap adaptert és a hidegvíz-ellátó vezetéket vízvezeték-szalaggal, és szerelje vissza.
  • Nyissa vissza a hidegvíz elzáró szelepét, és nyissa meg a szűrt víz csapját.

Segítségre van szüksége? 1-866-709-2086
Ügyeljen arra, hogy zárja el a hidegvíz-ellátást, amíg a szivárgási probléma nem oldódik meg.

Használat és gondozás

Brita^® Redi-Twist^™ Szűrőrendszer USS-334

A bejövő vízvezetékben lévő víz használata és minősége befolyásolja a szűrőbetétek élettartamát. A betéteket hamarabb ki kell cserélni, ha a víz nyomása a csapnál érezhetően csökken, vagy ha a szűrő nem működik kielégítően.

Hosszabb használaton kívüli időszakok után ajánlott a szűrőrendszert alaposan átöblíteni. Használat előtt hagyja folyni a vizet 10 percig.

A Redi-Twist^TM szűrőknek, amelyeket ezzel a szűrőrendszerrel használnak, korlátozott az élettartamuk. Az íz, a szag és/vagy a szűrt víz áramlásának változásai azt jelzik, hogy a szűrőt ki kell cserélni.

Kérjük, tekintse meg a teljesítményadatlapot az adott rendszerek tanúsított teljesítményéről a megadott betétekkel.

⠀

866.709.2086
Szerviz és termékinformáció

Internet és mobil
www.protectplus.com

Ingyenes telepítési videó
www.protectplus.com

A rendszert az NSF International tesztelte és tanúsította az NSF/ANSI 42-es szabvány szerint az esztétikai klór ízének és szagának, valamint az I. osztályú részecskék csökkentésére, valamint az 53-as szabvány szerint az Atrazin, a ciszták, az ólom és a Lindán csökkentésére. A rendszert az NSF International tesztelte és tanúsította az NSF P231 szabvány szerint a mikrobiológiai víztisztítókra vonatkozóan, valamint az US EPA útmutató szabványa és protokollja szerint a mikrobiológiai víztisztítók tesztelésére a baktériumok, vírusok és ciszták csökkentésére. A rendszert az NSF International tesztelte és tanúsította az NSF/ANSI 372 szabvány szerint az alacsony ólomtartalom és a megfelelőség tekintetében.
*A teljes redukciós adatokért kérjük, tekintse meg a teljesítményadatlapot.

© 2016 Protect Plus. Minden jog fenntartva. A Redi-Twist™ a Protect Plus, LLC védjegye. A BRITA védjegy és logó a Brita LP bejegyzett védjegyei, és a Protect Plus, LLC licenc alapján használja őket. Minden jog fenntartva.
