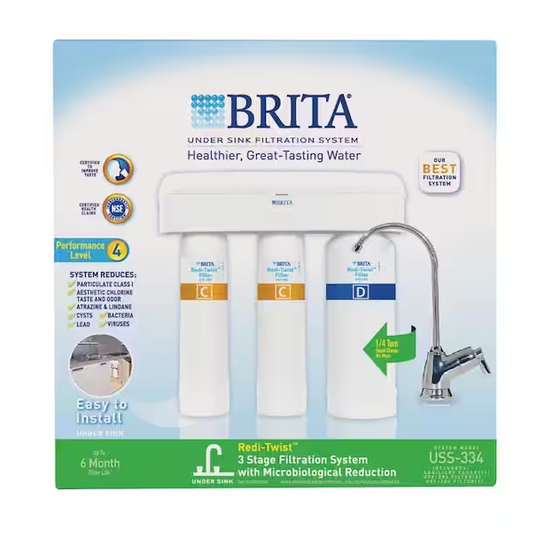

Brita Redi-Twist USS-334 Kullanım Kılavuzu

Gerekli Aletler ve Malzemeler

Ana Bileşenler

Filtre sistemi başlığı

Redi-Twist™ filtreleri (1., 2. ve 3. aşama)

Filtrelenmiş su musluğu

1/4" Boru Bağlantısı

İkincil Bileşenler

Montaj vidaları

Mutfak musluğu adaptörü

Plastik boru

Metal rondela

Musluk gövde somunu

Kurulum için Gerekli Aletler

Yıldız tornavida

Ayarlanabilir anahtar

1/8" matkap ucu

Maket bıçağı

Matkap

Mezura

Koruyucu gözlük

Paket İçeriği

Ana:

• dahili braketli filtre sistemi başlığı
• Redi-Twist™ filtreleri:
  • (2) karbon filtre
  • (1) 3. aşama mikrobiyolojik filtre
• filtrelenmiş su musluğu (musluk boynu ve tabanı)

İkincil:

• montaj vidaları
• plastik boru
• mutfak musluğu adaptörü
• metal rondela
• musluk gövde somunu

Satın alınacak bağlantı parçaları:

• sıkıştırma kapağı (mutfak musluğu püskürtme hortumu konektörünü kapatmak için)

İsteğe bağlı öğeler:

• 1/8" matkap uçlu matkap
• içi boş duvar ankraj cıvataları veya kelebek cıvatalar
• demir testeresi (metal borular için)
• tesisatçı bandı (sızdıran bağlantı parçaları için)

Faydalı İpuçları

Başlamadan Önce

• Su filtresi sistemini sabitlemek için dolabınızda yer bulun.
• Filtre sistemini monte etmek için sağlam bir duvar yüzeyi bulmak için lavabonun altını kontrol edin.
  **FİLTRE SİSTEMİ DİKEY KONUMDA MONTE EDİLMELİDİR**
• Gelecekteki kartuş değişimleri için kolay erişim sağlamak üzere dolap duvarına konumlandırın.
• Lavabonuzun altında esnek hortumdan başka bir şey varsa, özel bağlantı parçaları satın almanız gerekip gerekmediğini kontrol edin.
• Mutfak lavabosuna giden soğuk su vanasını kapatın.
• Su basıncını serbest bırakmak için mutfak lavabosundaki soğuk su musluğunu açın.
• Püskürtme hortumu konektör gövdesini kapatmak için doğru boyutta sıkıştırma kapağına sahip olduğunuzdan emin olun.

ESNEK BORU TESİSATI

Not: Kullanmak istediğiniz mevcut bir yardımcı musluğunuz varsa, 3/8" su hattına bağlanan bir musluk gövdesi gerekecektir.

Başlamadan Önce

Su filtresi sisteminizi kurmadan ve kullanmadan önce lütfen tüm talimatları, özellikleri ve önlemleri okuyun.

DİKKAT

Önlemler: sadece soğuk su kullanımı içindir.

Yerel tesisat kurallarınıza danışın ve buna göre kurun.

Bu filtre, filtrenin çatlamasına ve su sızıntısına neden olabilecek donmaya karşı korunmalıdır.

Ürünün sınırlı hizmet ömrü nedeniyle ve maliyetli onarımları veya olası su hasarlarını önlemek için, sistemin her beş yılda bir değiştirilmesini şiddetle tavsiye ederiz. Filtrenin başlığı bu süreden daha uzun süre kullanılmışsa, derhal değiştirilmelidir. Bir sonraki önerilen değiştirme tarihini belirtmek için herhangi bir yeni başlığın üstüne tarih yazın.

TAMAMEN PORSELEN VEYA DÖKME DEMİR BİR LAVABODAN DELMEYİN. Tamamen porselen veya dökme demir bir lavaboya monte ediliyorsa, musluk önceden delinmiş bir püskürtücü deliğine veya lavabonun yanındaki tezgahın içinden monte edilmelidir. Tezgahın delinmesi gerekiyorsa, delme yerinin altındaki alanın kablolardan ve borulardan arınmış olduğundan emin olun. Ayrıca, musluk montajının altına uygun bağlantıları yapmak için yeterli alan olduğundan emin olun. KALINLIĞI 1"DEN FAZLA OLAN TEZGAHLARDAN VEYA FAYANS, MERMER, GRANİT VEYA BENZERİ MADDELERDEN YAPILMIŞ TEZGAHLARDAN DELMEYİN. Yardım için bir tesisatçıya veya tezgah üreticisine danışın.

Lütfen delme sırasında gözleri korumak için koruyucu gözlük takın.

Dolap alanında çalışmadan önce tüm elektrikli cihazların ve prizlerin devre kesiciden kapatıldığından emin olun.

Filtreleme Gerçekleri

• Bu filtreler su arıtma cihazı değildir. Sistemden önce veya sonra yeterli dezenfeksiyon yapılmadan mikrobiyolojik olarak güvenli olmayan veya kalitesi bilinmeyen suyla kullanmayın. Kist azaltma için onaylanmış sistemler, filtrelenebilir Kistleri içerebilecek dezenfekte edilmiş suda kullanılabilir.
• Bu sistem, atık suyu veya ham kanalizasyonu içme suyuna dönüştürmek için tasarlanmamıştır.
• Bu ünite, hidrojen sülfürden kaynaklanan kükürt kokusunu (çürük yumurta kokusu) filtrelemek için tasarlanmamıştır. Kükürt kokusunu gidermek için karbon filtrelerin kullanılması tat/koku sorunlarını yoğunlaştırabilir.
• Lütfen su arıtma cihazlarının kurulumuyla ilgili tüm eyalet ve yerel düzenlemelere uyun.
• Su filtresi cihazı tarafından azaltılan kirleticiler veya diğer maddeler mutlaka suyunuzda bulunmayabilir.

Çalışma / Bakım Verileri

Bu üniteler ticari olmayan kullanım için tasarlanmıştır. Yalnızca 40 derece F / 4,4 derece C ile 100 derece F / 37,7 derece C arasındaki ortam hava sıcaklığında kullanılmalıdırlar. Bu ünitelerin doğrudan güneş ışığına yerleştirilmesinden veya bu ünitelerde elektrikli ısıtma ekipmanı kullanılmasından kaçınılmalıdır. Filtre kartuşunu, her kartuşla birlikte verilen kurulum / çalıştırma talimatlarında belirtildiği şekilde ve zamanda değiştirin. Yedek filtre kartuşları perakende satış noktalarında mevcuttur.

Yardımcı Musluğa Bağlanma

1. Filtreyi Dolap Duvarının İçine Takın

2. Yardımcı Musluğu Monte Edin

3. Hortumu/Bağlantı Parçalarını Su Hattına/Filtreye Takın

4. Redi-Twist^TM Filtreyi Takın ve Kaçakları Test Edin


TAMAMEN PORSELEN VEYA DÖKME DEMİR LAVABODAN DELMEYİN. Tamamen porselen veya dökme demir bir lavaboya monte ediliyorsa, musluk önceden delinmiş bir püskürtücü deliğine veya lavabonun yanındaki tezgahın içinden monte edilmelidir. Tezgahın delinmesi gerekiyorsa, delme yerinin altındaki alanın kablolama ve borulardan arınmış olduğundan emin olun. Ayrıca, musluk montajının altına uygun bağlantıları yapmak için yeterli alan olduğundan emin olun. 1"'DEN DAHA KALIN TEZGAHLARDAN VEYA FAYANS, MERMER, GRANİT VEYA BENZERİ MADDELERDEN YAPILMIŞ TEZGAHLARDAN DELMEYİN. Yardım için bir tesisatçıya veya tezgah üreticisine danışın.

Başlığı Dolap Duvarının İçine Takın

Gerekli malzemeler ve araçlar

1/8" matkap ucu

Matkap

Yıldız tornavida

Güvenlik gözlüğü

Mezura

Montaj vidaları

Not: Filtre sistemini sağlam bir dolap duvarına veya duvara monte edin. Sağlam bir yüzey yoksa, duvara sabitlemek için içi boş duvar dübelleri veya kelebek vidalar (dahil değildir) kullanın.

• Filtreyi monte etmek için kolay erişilebilir bir alan bulun.
• Sistem başlığından kapağı çıkarın.
• Montaj deliklerinin yerini ölçün ve işaretleyin.

• Sistem başlığını dolap duvarına monte edin.


Yardımcı Musluğu Monte Edin

Gerekli malzemeler ve araçlar

• Soğuk su vanasının kapalı olduğundan emin olun.

• Püskürtücüyü mutfak musluğu konektör gövdesinden ayırın. Konektör gövdesini sıkıştırma kapağı* ile kapatın.

• Musluk Boynunu Musluk Tabanına monte edin. Boynu Musluk Tabanının üstüne yerleştirin ve Sıkma Somununu sıkılaşana kadar sıkın.

• Dişli gövdeyi lavabo veya tezgah deliğine kaydırın. Musluğun lavabonun veya tezgah yüzeyinin üzerinde düz durduğundan emin olun.
• Lavabonun altından metal kilit rondelasını musluk gövdesine kaydırın. Musluk gövdesi somununu metal kilit rondelasıyla aynı hizaya gelene kadar musluk gövdesine vidalayın, hafifçe sıkılaşana kadar ve musluk ağzının doğru konumda olduğundan emin olun. Musluğu lavaboya sabitlemek için somunu parmaklarınızla sıkın.

Not: Musluk gövdesi dişlerini sıyırabileceği için musluk gövdesi somununu pense ile sıkmayın.
Metal kilit rondelasını ve musluk gövdesi somununu monte etmeden önce hortum konektörünü çıkarın.

Bu, yerel hırdavat veya tesisat malzemeleri mağazanızdan satın alınması gereken bir öğedir. Boyutlar musluk üreticisine göre değişir.

Hortumu / bağlantı parçalarını su hattı / başlığına takın

Gerekli malzemeler ve araçlar

• Soğuk su tesisat hattının üst kısmını musluk gövdesinden ayırın. Soğuk su kesme vanasının kapalı olduğundan emin olun ve muslukta soğuk suyu açın.

• Mutfak Musluk Adaptörünü musluk gövdesinin alt ucuna ve soğuk su hattının üst ucuna vidalayın.

• Mutfak Musluk Adaptörünün soğuk su hattına takılı konumuna dikkat edin.

Gerekli malzemeler ve araçlar

Maket bıçağı

takmadan önce hortumun ıslak uçları
	her iki uçta da düzgün kesin
	bükmeyin veya kıvırmayın
	açılı kesmeyin

HORTUMUN (A) UCUNU YARDIMCI MUSLUK ADAPTÖRÜNE BAĞLAYIN

ARDINDAN HORTUMUN (A) DİĞER UCUNU SİSTEM BAŞLIĞINDAKİ GİRİŞ PORTUNA BAĞLAYIN

SONRA HORTUMU (B) MUSLUK GÖVDESİNİN UCUNA YERLEŞTİRİN

SON OLARAK YARDIMCI MUSLUKTAN GELEN HORTUMU (B) SİSTEM BAŞLIĞINDAKİ ÇIKIŞ PORTUNA BAĞLAYIN

• Yardımcı Musluk Adaptörüne bağlanmak için gereken plastik hortum uzunluklarını belirleyin.
• Plastik hortumu her iki uçta da uzunluğuna göre düzgün bir şekilde kesin.
• Hatta bükülmeler oluşturabilecek ekstra uzun uzunluklardan kaçının.
• Tüm hortumları gösterildiği gibi itmeli bağlantı parçalarına yerleştirin.

Redi-Twist^™ Filtreleri Takın ve Kaçakları Test Edin

• Redi-Twist™ filtresini etiket size bakacak şekilde tutun.

  * Mikrobiyolojik filtre kartuşu HER ZAMAN bu konumda
• İki nozul portlara oturana kadar filtreyi sistem başlığına doğru yukarı doğru yerleştirin.
• Redi-Twist™ filtresini soldan sağa (size baktığı gibi) durana kadar çevirin.

• Soğuk su kesme vanasını açın.

• Yeni musluğu açın. Suyun yaklaşık 10 dakika akmasına izin verin.
• Herhangi bir kaçak olup olmadığını kontrol edin.
• Sistemde kaçak varsa, soğuk su kesme vanasını kapatın ve sorun giderme kılavuzuna bakın.

Filtre Değişimi (her 6 ayda bir)

ÜCRETSİZ Filtre Değişim Hatırlatıcısı için www.protectplus.com adresine gidin

Not: Su damlalarını yakalamak için filtre sisteminin altına kağıt havlu veya bez yerleştirin.

Not: Genel rutin bakım ve filtre değişimi için plastik hortumun bağlantısının kesilmesi gerekmez. Ancak, plastik hortumun bağlantısı kolayca kesilebilir. Sadece filtre sistemine giden su kaynağını kapatın. Plastik hortumu diğer elinizle çekerken bağlantı parçasının etrafındaki gri yakayı içeri doğru bastırın.

• Redi-Twist™ filtresini sağdan sola (size baktığı gibi) serbest bırakılana kadar çevirin. Kullanılmış Redi-Twist™ filtresini çıkarın ve atın.


• Yeni filtre takmak için 4. Adıma bakın.
• Su filtresinin düzenli olarak değiştirilmesi, su filtreleme sisteminin optimum performansını sağlar.
• Kartuş tankı etiketine filtre takıldığı tarihi not edin.

Sorun Giderme Kılavuzu

Sistem başlığı düzeneği ve Redi-Twist™ filtre arasında sızıntılar

• Redi-Twist™ filtresini çıkarın ve o-ringleri inceleyin. Yerlerinde olduklarından ve kir ve partiküllerden arınmış olduklarından emin olun.
• Redi-Twist™ filtresini takın.
• Soğuk su besleme vanasını açın ve filtre musluğunu açın.
• Redi-Twist™ filtresinin tamamen kilit konumunda olduğundan emin olun.

Yardımcı musluk çevresinde sızıntılar

• Soğuk su kapatma vanasını kapatın.
• Kompresyon rakoru çevresinde sızıntı olup olmadığını kontrol edin. Sızıntı varsa, bağlantıların hepsinin güvenli olduğundan emin olun.
• Sızıntı devam ederse, 1/4" plastik boruyu ayırın ve yüksüğü tesisatçı bandıyla sarıp kompresyon somununu sıkmayı deneyin.

Mutfak Musluğu bağlantısı çevresinde sızıntılar

• Filtre sistemine giden soğuk su kapatma vanasını kapatın.
• Püskürtme hortumu konektör gövdesini kaplayan kompresyon kapağını bulun.
  • Kapağın doğru ve güvenli bir şekilde oturduğundan emin olun.
  • Sızıntı devam ederse, tesisatçı bandı kullanmayı deneyin veya başka bir kapak boyutunun daha iyi çalışıp çalışmadığını kontrol edin.

Rakorlar çevresinde sızıntılar

• Soğuk su kapatma vanasını kapatın. Giriş ve/veya Çıkış rakorlarındaki gri yakayı içeri doğru itin. Boruyu çıkarın ve inceleyin. Boruyu onarın/değiştirin. Boruyu yeniden bağlayın. Kıvrılmadığından emin olun.
• Soğuk su kapatma vanasını tekrar açın ve filtrelenmiş su için musluğu açın.

Yardımcı Musluk Adaptörü bağlantısında sızıntılar

• Filtre sistemine giden soğuk su kapatma vanasını kapatın.
• Mutfak musluğu adaptörünü bulun.
  • Plastik boru sızdırıyorsa, "Rakorlar çevresinde sızıntılar" bölümündeki önceki adımları izleyin.
  • Mutfak musluğu adaptörü ile mutfak musluğu gövdesi arasındaki diş sızdırıyorsa, daha güvenli bir şekilde sıkın. Sızıntı devam ederse, plastik boruyu ayırın ve mutfak musluğu adaptörünü çıkarın. Mutfak musluğu adaptörünü ve soğuk su besleme hattını tesisatçı bandıyla sarın ve yeniden takın.
  • Soğuk su kapatma vanasını tekrar açın ve filtrelenmiş su için musluğu açın.

Yardıma mı ihtiyacınız var? 1-866-709-2086
Sızıntı sorunu çözülene kadar soğuk su beslemesini kapattığınızdan emin olun.

Kullanım ve Bakım

Brita^® Redi-Twist^™ Filtrasyon Sistemi USS-334

Gelen su hattınızdaki suyun kullanımı ve kalitesi, filtre kartuşlarının ömrünü etkiler. Musluktaki su basıncı gözle görülür şekilde düşmeye başlarsa veya filtre tatmin edici bir şekilde performans göstermezse, kartuşlar daha erken değiştirilmelidir.

Uzun süreli kullanılmadığında, filtre sisteminin iyice yıkanması önerilir. Kullanmadan önce 10 dakika su akıtın.

Bu filtre sistemiyle kullanılan Redi-Twist^TM filtrelerinin sınırlı bir hizmet ömrü vardır. Filtrelenen suyun tadında, kokusunda ve/veya akışında meydana gelen değişiklikler, filtrenin değiştirilmesi gerektiğini gösterir.

Belirtilen kartuşlarla belirli sistemlerin sertifikalı performansı için lütfen Performans Veri Sayfasına bakın.

⠀

866.709.2086
Servis & Ürün Bilgileri

İnternet & Mobil
www.protectplus.com

Ücretsiz Kurulum Videosu
www.protectplus.com

Sistem, Estetik Klor Tadı ve Kokusu ile Partikül Sınıfı I'in azaltılması için NSF International tarafından NSF/ANSI Standardı 42'ye ve Atrazin, Kistler, Kurşun ve Lindan'ın azaltılması için Standart 53'e göre test edilmiş ve onaylanmıştır. Sistem, Mikrobiyolojik Su Arıtıcıları için NSF Standardı P231'e ve Bakteri, Virüs ve Kistlerin azaltılması için Mikrobiyolojik Su Arıtıcılarını Test Etmeye Yönelik ABD EPA Kılavuz Standardı ve Protokolüne göre NSF International tarafından test edilmiş ve onaylanmıştır. Sistem, düşük kurşun içeriği ve uyumluluk için NSF International tarafından NSF/ANSI Standardı 372'ye göre test edilmiş ve onaylanmıştır.
*Eksiksiz azaltma verileri için lütfen Performans Veri Sayfasına bakın.

© 2016 Protect Plus. Tüm hakları saklıdır. Redi-Twist™, Protect Plus, LLC'nin ticari markasıdır. BRITA ticari markası ve logosu, Brita LP'nin tescilli ticari markalarıdır ve Protect Plus, LLC tarafından lisans altında kullanılmaktadır. Tüm hakları saklıdır.
