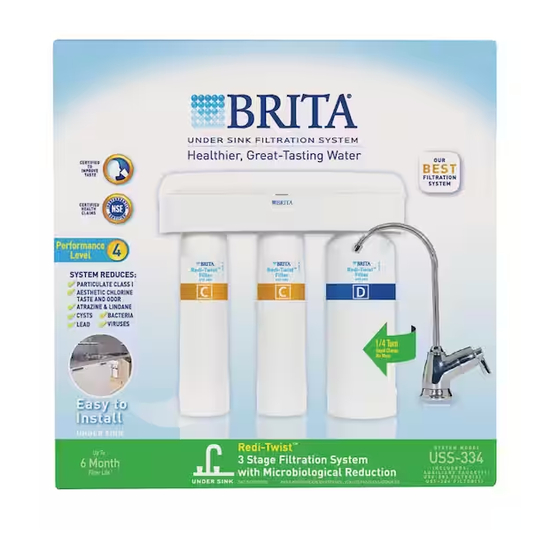

Brita Redi-Twist USS-334 Нұсқаулығы

Қажетті құралдар мен материалдар

Негізгі компоненттер

Сүзгі жүйесінің басы

Redi-Twist™ сүзгілері (1-ші, 2-ші және 3-ші кезең)

Сүзілген су краны

1/4" Түтік қосқышы

Қосымша компоненттер

Бекіту бұрандалары

Ас үй кранының адаптері

Пластик түтік

Металл бекіткіш шайба

Кран саңылауының гайкасы

Орнату үшін қажетті құралдар

Phillips бұрағышы

Реттелетін кілт

1/8" бұрғылау біті

әмбебап пышақ

Бұрғы

Таспалы өлшеуіш

Қорғаныс көзілдірігі

Пакет мазмұны

Негізгі:

• кіріктірілген кронштейні бар сүзгі жүйесінің басы
• Redi-Twist™ сүзгілері:
  • (2) көміртекті сүзгілер
  • (1) 3-ші кезеңдегі микробиологиялық сүзгі
• сүзілген су краны (кран мойны және негізі)

Қосымша:

• бекіту бұрандалары
• пластик түтік
• ас үй кранының адаптері
• металл бекіткіш шайба
• кран саңылауының гайкасы

Сатып алуға арналған фитингтер:

• қысу қақпағы (ас үй кранының бүріккіш шланг қосқышын жабу үшін)

Қосымша элементтер:

• 1/8" бұрғылау біті бар бұрғы
• қуыс қабырғалы анкерлік болттар немесе айналмалы болттар
• аралау (металл құбырлар үшін)
• сантехникалық таспа (ағып тұрған фитингтер үшін)

Пайдалы кеңестер

Бастамас бұрын

• Су сүзгісі жүйесін бекіту үшін шкафыңызда орын табыңыз.
• Сүзгі жүйесін орнату үшін раковинаның астындағы қатты қабырға бетін тексеріңіз.
  **СҮЗГІ ЖҮЙЕСІ ТІГІНЕН ОРНАТЫЛУЫ КЕРЕК**
• Болашақта картриджді ауыстыру үшін оңай қол жеткізуді қамтамасыз ету үшін шкаф қабырғасына орналастырыңыз.
• Раковинаның астында икемді шлангіден басқа нәрсе болса, арнайы фитингтерді сатып алу қажет пе, жоқ па, соны тексеріңіз.
• Ас үй раковинасына арналған суды өшіру клапанын жабыңыз.
• Су қысымын босату үшін ас үй раковинасындағы су кранын қосыңыз.
• Бүріккіш шланг қосқышының саңылауын жабу үшін дұрыс өлшемді қысу қақпағының бар екеніне көз жеткізіңіз.

ИКЕМДІ ТҮТІКТІ ОРНАТУ

Ескертпе: Егер сізде қолдануды қалайтын қосалқы кран болса, оған 3/8" су желісіне қосылатын кран саңылауы қажет болады.

Бастамас бұрын

Су сүзгісі жүйесін орнату және пайдалану алдында барлық нұсқауларды, сипаттамаларды және сақтық шараларын оқып шығыңыз.

ЕСКЕРТУ

Сақтық шаралары: тек салқын су үшін ғана пайдаланыңыз.

Жергілікті сантехникалық кодтармен кеңесіңіз және соған сәйкес орнатыңыз.

Бұл сүзгіні қатып қалудан қорғау керек, бұл сүзгінің жарылуына және судың ағуына әкелуі мүмкін.

Өнімнің қызмет ету мерзімі шектеулі болғандықтан және қымбат жөндеулердің немесе судың зақымдануының алдын алу үшін біз жүйені әр бес жыл сайын ауыстыруды ұсынамыз. Егер сүзгінің басы осы мерзімнен ұзақ пайдаланылса, оны дереу ауыстыру керек. Келесі ұсынылған ауыстыру күнін көрсету үшін кез келген жаңа бастың жоғарғы жағына күнін жазыңыз.

БҮКІЛ ФАРФОРДАН ЖАСАЛҒАН НЕМЕСЕ ШОЙЫН РАКОВИНАНЫ БҰРҒЫЛАМАҢЫЗ. Егер барлық фарфордан жасалған немесе шойын раковинаға орнатсаңыз, кран алдын ала бұрғыланған бүріккіш тесікке немесе раковинаның жанындағы үстелдің үстіне орнатылуы керек. Егер үстелдің үстін бұрғылау қажет болса, бұрғылау орнының астындағы аймақта сымдар мен құбырлардың жоқ екеніне көз жеткізіңіз. Сондай-ақ, кран бекіткішінің төменгі жағына дұрыс қосылымдар жасау үшін жеткілікті орын бар екеніне көз жеткізіңіз. ҚАЛЫҢДЫҒЫ 1"-ДАН АСАТЫН ҮСТЕЛДЕРДІ НЕМЕСЕ КЕРЕМИКАДАН, МӘРМӘРДЕН, ГРАНИТТЕН НЕМЕСЕ ҰҚСАС ЗАТТАН ЖАСАЛҒАН ҮСТЕЛДЕРДІ БҰРҒЫЛАМАҢЫЗ. Көмек алу үшін сантехникпен немесе үстелдің үстін жасаушымен кеңесіңіз.

Бұрғылау кезінде көзді қорғау үшін қорғаныс көзілдірігін киіңіз.

Шкаф аймағында жұмыс істемес бұрын барлық электр құрылғылары мен розеткалардың ажыратқыштан өшірілгеніне көз жеткізіңіз.

Сүзгілеу фактілері

• Бұл сүзгілер су тазартқыштары емес. Жүйеге дейін немесе одан кейін жеткілікті дезинфекциясыз микробиологиялық қауіпсіз немесе сапасы белгісіз сумен пайдаланбаңыз. Кисталарды азайту үшін сертификатталған жүйелерді сүзгіленетін кисталары бар дезинфекцияланған суда пайдалануға болады.
• Бұл жүйе ағынды суды немесе тазартылмаған сарқынды суды ауыз суға айналдыруға арналмаған.
• Бұл құрылғы күкірттің иісін (шіріген жұмыртқа иісі) сутегі сульфидінен сүзуге арналмаған. Күкірттің иісін тазарту үшін көміртекті сүзгілерді пайдалану дәм/иіс мәселелерін күшейтуі мүмкін.
• Суды тазарту құрылғыларын орнатуға қатысты барлық штаттық және жергілікті ережелерді сақтаңыз.
• Су сүзгісі құрылғысымен азайтылған ластаушы заттар немесе басқа заттар сіздің суыңызда міндетті түрде болмайды.

Пайдалану / Техникалық қызмет көрсету деректері

Бұл құрылғылар коммерциялық емес мақсатта пайдалануға арналған. Оларды тек 40 градус F / 4,4 градус C және 100 градус F / 37,7 градус C аралығындағы ауа температурасында пайдалану керек. Бұл құрылғыларды тікелей күн сәулесіне қоюдан немесе осы құрылғыларда электр жылыту жабдықтарын пайдаланудан аулақ болу керек. Әрбір картриджбен бірге берілген орнату / пайдалану нұсқауларында көрсетілген кезде және бағытталғандай сүзгі картриджін ауыстырыңыз. Ауыстырылатын сүзгі картридждерін бөлшек сауда орындарында алуға болады.

Қосалқы кранға қосылу

1. Фильтрді шкаф қабырғасының ішіне бекітіңіз

2. Қосалқы кранды орнатыңыз

3. Түтіктерді/фитингтерді су құбырына/фильтрге жалғаңыз

4. Redi-Twist^TM фильтрін орнатыңыз және ағып кетуін тексеріңіз


БҮКІЛ ФАРФОРДАН НЕМЕСЕ ШОЙЫН РАКОВИНАДАН БҰРҒЫЛАМАҢЫЗ. Егер барлық фарфордан немесе шойын раковинаға орнатылса, кран алдын ала бұрғыланған бүріккіш тесігіне немесе раковинаның жанындағы үстелдің үстіне орнатылуы керек. Егер үстелдің үстін бұрғылау қажет болса, бұрғылау орнының астында сымдар мен құбырлардың жоқ екеніне көз жеткізіңіз. Сондай-ақ, кран бекіткішінің төменгі жағына дұрыс қосылымдар жасауға жеткілікті орын бар екеніне көз жеткізіңіз. ҚАЛЫҢДЫҒЫ 1"-ДАН АСАТЫН ҮСТЕЛ ҮСТІН НЕМЕСЕ КЕРЕМІТ, МӘРМӘР, ГРАНИТ НЕМЕСЕ ҰҚСАС ЗАТТАРДАН ЖАСАЛҒАН ҮСТЕЛ ҮСТІН БҰРҒЫЛАМАҢЫЗ. Көмек алу үшін сантехникпен немесе үстелдің үстін жасаушымен кеңесіңіз.

Шкаф қабырғасының ішіне басын бекітіңіз

Қажетті материалдар мен құралдар

1/8" бұрғылау ұшы

Бұрғы

Phillips бұрағышы

Қорғаныс көзілдірігі

Рулетка

Бекіту бұрандалары

Ескертпе: Фильтр жүйесін қатты шкаф қабырғасына немесе қабырғаға орнатыңыз. Егер қатты бет болмаса, қабырғаға бекіту үшін қуыс қабырға анкерлік болттарын немесе ауыспалы болттарды (жинаққа кірмейді) пайдаланыңыз.

• Фильтрді орнату үшін оңай қол жеткізуге болатын жерді табыңыз.
• Жүйе басынан қақпақты алыңыз.
• Бекіту тесіктерінің орнын өлшеп, белгілеңіз.

• Жүйе басын шкаф қабырғасына орнатыңыз.


Қосалқы кранды орнатыңыз

Қажетті материалдар мен құралдар

• Салқын су клапанының жабық екеніне көз жеткізіңіз.

• Бүріккішті ас үй кранының қосқыш сабағынан ажыратыңыз. Қосқыш сабағын қысу қақпағымен жабыңыз*.

• Кран мойынын кран негізіне құрастырыңыз. Мойынды кран негізінің жоғарғы жағына салыңыз және бекіту гайкасын мықтап бекітіңіз.

• Бұрандалы сабақты раковинаға немесе үстелдің үстіндегі тесікке сырғытыңыз. Кранның раковинаның немесе үстелдің үстінде тегіс тұрғанына көз жеткізіңіз.
• Раковинаның астынан металл бекіткіш шайбаны кран сабағына сырғытыңыз. Кран сабағының гайкасын металл бекіткіш шайбамен тегістелгенше кран сабағына бұраңыз, ол сәл мықтап бекітілгенше және кран шүмегінің дұрыс қалыпта екеніне көз жеткізіңіз. Саусақтарды пайдаланып, кранды раковинаға бекіту үшін гайканы қатайтыңыз.

Ескертпе: Кран сабағының жіптерін зақымдауы мүмкін болғандықтан, кран сабағының гайкасын қысқышпен қатайтпаңыз.
Металл бекіткіш шайба мен кран сабағының гайкасын құрастырмас бұрын түтік қосқышын алыңыз.

Бұл жергілікті аппараттық немесе сантехникалық дүкеннен сатып алу керек элемент. Өлшемдері кран өндірушісіне байланысты өзгереді.

Түтіктерді / фитингтерді су құбырына / басына жалғаңыз

Қажетті материалдар мен құралдар

• Салқын су құбырының жоғарғы жағын кран сабағынан ажыратыңыз. Салқын суды өшіру клапанының жабық екеніне көз жеткізіңіз және крандағы салқын суды қосыңыз.

• Ас үй кранының адаптерін кран сабағының төменгі жағына және салқын су құбырының жоғарғы жағына бұраңыз.

• Салқын су құбырына жалғанған ас үй кранының адаптерінің орнын ескеріңіз.

Қажетті материалдар мен құралдар

Пышақ

кіргізбес бұрын түтіктің дымқыл ұштары
	екі ұшын да тік кесіңіз
	бүкпеңіз немесе қыспаңыз
	бұрышпен кеспеңіз

ТҮТІКТІҢ (A) ҰШЫН ҚОСАЛҚЫ КРАН АДАПТЕРІНЕ ЖАЛҒАҢЫЗ

СОДАН КЕЙІН ТҮТІКТІҢ ЕКІНШІ ҰШЫН (A) ЖҮЙЕ БАСЫНДАҒЫ КІРІС ПОРТЫНА ЖАЛҒАҢЫЗ

КЕЛЕСІ ТҮТІКТІ (B) КРАН САБАҒЫНЫҢ ҰШЫНА САЛЫҢЫЗ

СОҢЫНДА ҚОСАЛҚЫ КРАННАН ШЫҚҚАН ТҮТІКТІ (B) ЖҮЙЕ БАСЫНДАҒЫ ШЫҒЫС ПОРТЫНА ЖАЛҒАҢЫЗ

• Қосалқы кран адаптеріне қосылу үшін қажетті пластик түтіктің ұзындығын анықтаңыз.
• Пластик түтікті екі ұшынан да тік кесіп, ұзындығын келтіріңіз.
• Желіде иілулерді тудыруы мүмкін болатын қосымша ұзын ұзындықтардан аулақ болыңыз.
• Барлық түтіктерді суретте көрсетілгендей итеру арқылы бекітілетін қосқыштарға салыңыз.

Redi-Twist^™ фильтрлерін орнатыңыз және ағып кетуін тексеріңіз

• Redi-Twist™ фильтрін жапсырмасы сізге қаратып ұстаңыз.

  * Микробиологиялық фильтр картриджі ӘРҚАШАН осы қалыпта болады
• Екі саптама портының ішіне орналасқанша, фильтрді жүйе басына қарай жоғары қарай салыңыз.
• Redi-Twist™ фильтрін солдан оңға қарай (сізге қарағанда) тоқтағанша бұраңыз.

• Салқын суды өшіру клапанын қосыңыз.

• Жаңа кранды қосыңыз. Суды шамамен 10 минут ағызыңыз.
• Ағып кетуін тексеріңіз.
• Егер жүйе ағып кетсе, салқын суды өшіру клапанын өшіріңіз және ақауларды жою нұсқаулығын қараңыз.

Фильтрді ауыстыру (әр 6 ай сайын)

ТЕГІН Фильтрді ауыстыру туралы еске салғыш үшін www.protectplus.com сайтына өтіңіз

Ескертпе: Су тамшыларын ұстау үшін фильтр жүйесінің астына қағаз сүлгілерді немесе шүберекті қойыңыз.

Ескертпе: Пластик түтікті жалпы техникалық қызмет көрсету және фильтрді ауыстыру үшін ажыратудың қажеті жоқ. Алайда, пластик түтікті оңай ажыратуға болады. Жай ғана фильтр жүйесіне су беруді өшіріңіз. Пластик түтікті екінші қолыңызбен тартып жатқанда, фитингтің айналасындағы сұр жағаны басыңыз.

• Redi-Twist™ фильтрін оңнан солға қарай (сізге қарағанда) босатылғанша бұраңыз. Пайдаланылған Redi-Twist™ фильтрін алып тастаңыз және тастаңыз.


• Жаңа фильтрді салу үшін 4-қадамды қараңыз.
• Су фильтрін үнемі ауыстыру суды сүзу жүйесінің оңтайлы жұмысын қамтамасыз етеді.
• Картридж резервуарының жапсырмасына фильтрдің орнатылған күнін жазыңыз.

Ақаулықтарды жою нұсқаулығы

Жүйелік бастиек құрастыру мен Redi-Twist™ сүзгісі арасындағы ағып кету

• Redi-Twist™ сүзгісін алып, сақиналарды (o-rings) тексеріңіз. Олардың орнында және кір мен бөлшектерден таза екеніне көз жеткізіңіз.
• Redi-Twist™ сүзгісін орнатыңыз.
• Салқын сумен жабдықтау клапанын қосып, сүзгі кранды қосыңыз.
• Redi-Twist™ сүзгісінің толықтай құлыптаулы тұрғанына көз жеткізіңіз.

Қосымша кранның айналасындағы ағып кету

• Салқын суды өшіретін клапанды жабыңыз.
• Сығу фитингінің айналасындағы ағып кетуді тексеріңіз. Ағып кетсе, барлық қосылымдардың қауіпсіз екеніне көз жеткізіңіз.
• Ағып кету жалғаса берсе, 1/4" пластик түтікті ажыратып, феррулды сантехник лентасымен орап, сығу гайкасын қатайтып көріңіз.

Ас үй кранының қосылысының айналасындағы ағып кету

• Сүзгі жүйесіне арналған салқын суды өшіретін клапанды жабыңыз.
• Бүріккіш шлангінің қосқыш сабағын жабатын сығу қақпағын табыңыз.
  • Қақпақтың дұрыс және қауіпсіз орналасқанына көз жеткізіңіз.
  • Ағып кету жалғаса берсе, сантехник лентасын пайдаланып көріңіз немесе басқа өлшемдегі қақпақтың жақсырақ жұмыс істейтінін тексеріңіз.

Фитингтердің айналасындағы ағып кету

• Салқын суды өшіретін клапанды жабыңыз. Кіріс және/немесе Шығыс фитингтеріндегі сұр жағаны басыңыз. Түтікті алып, тексеріңіз. Түтікті жөндеңіз/ауыстырыңыз. Түтікті қайта қосыңыз. Оның қысылмағанына көз жеткізіңіз.
• Салқын суды өшіретін клапанды қайта қосып, сүзілген суға арналған кранды қосыңыз.

Қосымша кран адаптерінің қосылысындағы ағып кету

• Сүзгі жүйесіне арналған салқын суды өшіретін клапанды жабыңыз.
• Ас үй кранының адаптерін табыңыз.
  • Егер пластик түтік ағып жатса, "Фитингтердің айналасындағы ағып кету" бөліміндегі алдыңғы қадамдарды орындаңыз.
  • Егер ас үй кранының адаптері мен ас үй кранының сабағы арасындағы жіп ағып жатса, оны мықтап қатайтыңыз. Ағып кету жалғаса берсе, пластик түтікті ажыратып, ас үй кранының адаптерін алыңыз. Ас үй кранының адаптерін және салқын сумен жабдықтау желісін сантехник лентасымен орап, қайта орнатыңыз.
  • Салқын суды өшіретін клапанды қайта қосып, сүзілген суға арналған кранды қосыңыз.

Көмек керек пе? 1-866-709-2086
Ағып кету мәселесі шешілгенше, салқын сумен жабдықтауды өшіруді ұмытпаңыз.

Пайдалану және күтім

Brita^® Redi-Twist^™ USS-334 сүзгілеу жүйесі

Кіріс су желісіндегі судың пайдаланылуы мен сапасы сүзгі картридждерінің қызмет ету мерзіміне әсер етеді. Крандағы су қысымы айтарлықтай төмендей бастаса немесе сүзгі қанағаттанарлықтай жұмыс істемесе, картридждерді ертерек ауыстыру керек.

Ұзақ уақыт пайдаланылмағаннан кейін сүзгі жүйесін мұқият шаю ұсынылады. Пайдаланар алдында суды 10 минут бойы ағызыңыз.

Бұл сүзгі жүйесімен бірге қолданылатын Redi-Twist^TM сүзгілерінің қызмет ету мерзімі шектеулі. Сүзілетін судың дәмі, иісі және/немесе ағынының өзгеруі сүзгіні ауыстыру керектігін білдіреді.

Нақты жүйелердің сертификатталған өнімділігі үшін Өнімділік туралы мәліметтер парағын қараңыз.

Жүйе	Сүзгі үлгісінің нөмірлері
Микробиологиялық азайтуы бар USS-334 Redi-Twist™ 3 сатылы сүзгілеу жүйесі	1 және 2 сатылар: USF-203 - Көміртекті сүзгі Сыйымдылығы: 500 галлон (1893 литр) Ағын жылдамдығы: 0,5 gpm (1,9 л/мин) Жұмыс қысымы 30-100 psi (207-690 kPa)
Сүзгілерді әр алты ай сайын немесе сыйымдылыққа жеткенде ауыстырыңыз.	3 саты: USF-204 - Көміртекті сүзгі Сыйымдылығы: 1000 галлон (3785 литр) Ағын жылдамдығы: 1,0 gpm (3,78 л/мин) Жұмыс қысымы 30-100 psi (207-690 kPa)

⠀

Ауыстыру бөлшектерінің бөлшек нөмірі	Сипаттамасы
WFBAS-300	Бекіту бұрандалары (2 данадан тұратын бума)
WFBAF-400	Бір портты ас үй кранының адаптері
WFBAF-300	1/4" Пластик түтік
WFBAH-360	Redi-Twist™ 3 сатылы жүйе бастиегі
FCT-102	Сүзілген су краны - Хром түсті

866.709.2086
Қызмет көрсету және өнім туралы ақпарат

Интернет және мобильді
www.protectplus.com

Тегін орнату бейнесі
www.protectplus.com

Жүйе NSF International ұйымымен NSF/ANSI 42 стандартына сәйкес эстетикалық хлордың дәмі мен иісін және I класты бөлшектерді азайту үшін және атразин, циста, қорғасын және линданның азаюы үшін 53 стандартына сәйкес сыналған және сертификатталған. Жүйе NSF International ұйымымен микробиологиялық су тазартқыштары үшін NSF P231 стандартына және бактериялар, вирустар мен цисталарды азайту үшін микробиологиялық су тазартқыштарын сынауға арналған АҚШ EPA нұсқаулығының стандарты мен хаттамасына сәйкес сыналған және сертификатталған. Жүйе NSF International ұйымымен қорғасынның төмен мөлшері мен сәйкестігі үшін NSF/ANSI 372 стандартына сәйкес сыналған және сертификатталған.
*Толық азайту деректері үшін Өнімділік туралы мәліметтер парағын қараңыз.

© 2016 Protect Plus. Барлық құқықтар қорғалған. Redi-Twist™ - Protect Plus, LLC компаниясының сауда белгісі. BRITA сауда белгісі мен логотипі Brita LP компаниясының тіркелген сауда белгілері болып табылады және Protect Plus, LLC лицензиясы бойынша пайдаланылады. Барлық құқықтар қорғалған.
