Zanussi ZITN643K - Priručnik za indukcijsku ploču za kuhanje

UGRADNJA

Pogledajte poglavlja o sigurnosti.

Prije ugradnje

Prije nego što ugradite ploču za kuhanje, zapišite serijski broj s natpisne pločice. Natpisna pločica nalazi se na dnu ploče za kuhanje.

Ugradbene jedinice

Koristite ugradbene ploče za kuhanje samo nakon što ih sastavite u ispravne ugradbene jedinice i radne površine koje su u skladu sa standardima.

Priključni kabel

• Za jednofazni ili dvofazni priključak koristite kabel tipa: H03V2V2-F ili H05BB-F koji podnosi temperaturu od 90 °C ili više.
• Za zamjenu oštećenog mrežnog kabela koristite kabel: H03V2V2-F ili H05BB-F koji podnosi temperaturu od 90 °C ili više. Obratite se ovlaštenom servisnom centru. Priključni kabel smije zamijeniti samo kvalificirani električar.

Sastavljanje

Ako ploču za kuhanje ugrađujete ispod nape, pogledajte upute za ugradnju nape za minimalnu udaljenost između uređaja.

Ako je uređaj ugrađen iznad ladice, ventilacija ploče za kuhanje može zagrijati predmete pohranjene u ladici tijekom postupka kuhanja.

Kombinacija sa standardnom pećnicom

Kombinacija s dvostrukom pećnicom

A = min. 6 mm, za dvostruke pećnice od AEG, Electrolux i Zanussi.
A = min. 12 mm, za dvostruke pećnice drugih marki.

OPIS PROIZVODA

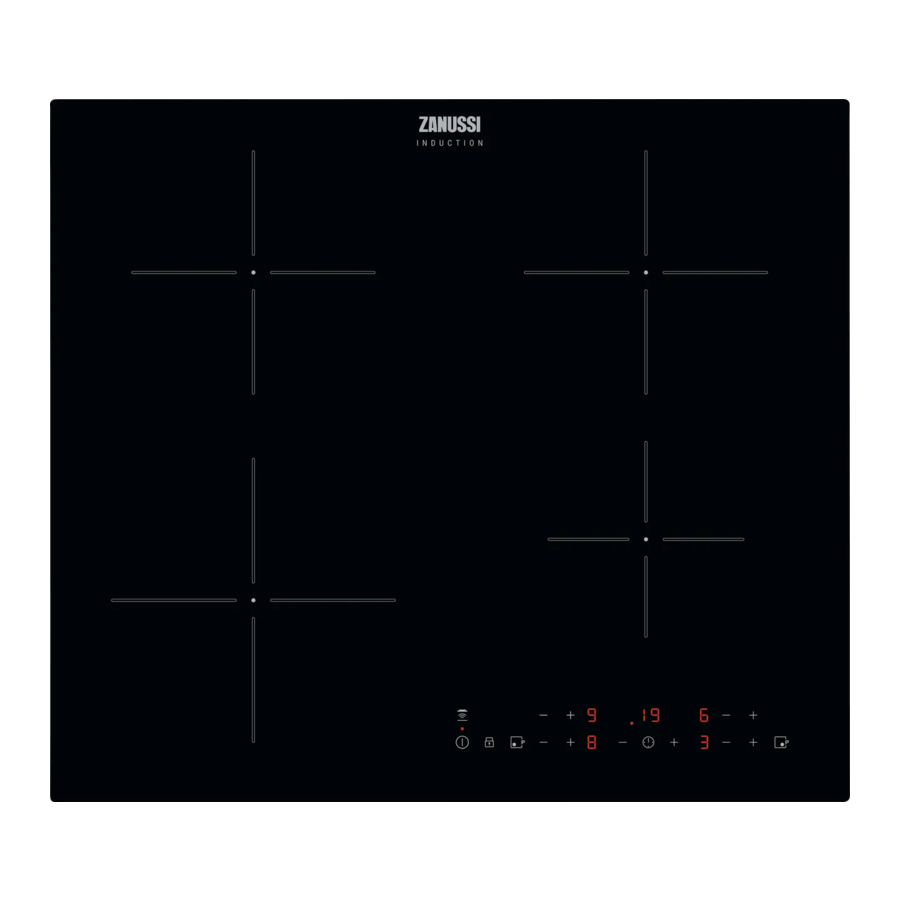

Izgled površine za kuhanje

1. Indukcijska zona za kuhanje
2. Upravljačka ploča

Izgled upravljačke ploče

Koristite polja osjetljiva na dodir za upravljanje uređajem. Zasloni, indikatori i zvukovi pokazuju koje funkcije rade.

	Polje osjetljivo na dodir	Funkcija	Komentar
		UKLJUČIVANJE / ISKLJUČIVANJE	Za uključivanje i isključivanje ploče za kuhanje.
		Hob²Hood	Za uključivanje i isključivanje ručnog načina rada funkcije.
		Zaključavanje / Sigurnosni uređaj za djecu	Za zaključavanje / otključavanje upravljačke ploče.
	-	Prikaz stupnja zagrijavanja	Za prikaz stupnja zagrijavanja.
	-	Indikatori timera zona za kuhanje	Za prikaz za koju ste zonu postavili vrijeme.
	-	Zaslon timera	Za prikaz vremena u minutama.
		-	Za odabir zone za kuhanje.
		-	Za povećanje ili smanjenje vremena.
		-	Za postavljanje stupnja zagrijavanja.
		PowerBoost	Za aktiviranje funkcije.

Prikazi stupnja zagrijavanja

Prikaz	Opis
	Zona za kuhanje je deaktivirana.
	Zona za kuhanje radi.
	Automatsko zagrijavanje radi.
	PowerBoost radi.
+ znamenka	Došlo je do kvara.
	OptiHeat Control (3-stupanjski indikator preostale topline): nastavite kuhati / održavajte toplinu / preostala toplina.
	Zaključavanje / Sigurnosni uređaj za djecu radi.
	Neispravno ili premalo posuđe ili nema posuđa na zoni za kuhanje.
	Automatsko isključivanje radi.

OptiHeat Control (3-stupanjski indikator preostale topline)

Sve dok je indikator uključen, postoji opasnost od opeklina od preostale topline.

Indukcijske zone za kuhanje proizvode toplinu potrebnu za postupak kuhanja izravno u dnu posuđa. Staklokeramika se zagrijava toplinom posuđa.

Indikatori pojavljuju se kada je zona za kuhanje vruća. Pokazuju razinu preostale topline za zone za kuhanje koje trenutno koristite.

Indikator se također može pojaviti:

• za susjedne zone za kuhanje čak i ako ih ne koristite,
• kada se vruće posuđe stavi na hladnu zonu za kuhanje,
• kada je ploča za kuhanje deaktivirana, ali je zona za kuhanje još uvijek vruća.

Indikator nestaje kada se zona za kuhanje ohladi.

SVAKODNEVNA UPORABA

Pogledajte poglavlja o sigurnosti.

Uključivanje i isključivanje

Dodirnite na 1 sekundu kako biste uključili ili isključili ploču za kuhanje.

Automatsko isključivanje

Funkcija automatski isključuje ploču za kuhanje ako:

• su sva područja za kuhanje isključena,
• ne postavite postavku topline nakon što uključite ploču za kuhanje,
• prolijete nešto ili stavite nešto na upravljačku ploču dulje od 10 sekundi (posudu, krpu itd.). Zvučni signal se oglasi i ploča za kuhanje se isključi. Uklonite predmet ili očistite upravljačku ploču.
• se ploča za kuhanje previše zagrije (npr. kad posuda prokuha). Pustite da se područje za kuhanje ohladi prije ponovne uporabe ploče za kuhanje.
• koristite neodgovarajuće posuđe. Simbol se uključi i područje za kuhanje se automatski isključi nakon 2 minute.
• ne isključite područje za kuhanje ili ne promijenite postavku topline. Nakon nekog vremena se uključi i ploča za kuhanje se isključi.

Odnos između postavke topline i vremena nakon kojeg se ploča za kuhanje isključuje:

Postavka topline	Ploča za kuhanje se isključuje nakon
, 1 - 2	6 sati
3 - 4	5 sati
5	4 sata
6 - 9	1,5 sat

Postavka topline

Dodirnite kako biste povećali postavku topline. Dodirnite kako biste smanjili postavku topline. Dodirnite i istovremeno kako biste isključili područje za kuhanje.

Uporaba područja za kuhanje

Stavite posuđe na križ/kvadrat koji se nalazi na površini na kojoj kuhate. Pokrijte križ/kvadrat u potpunosti. Indukcijska područja za kuhanje automatski se prilagođavaju dimenzijama dna posuđa. Možete kuhati s velikim posuđem na dva područja za kuhanje istovremeno.

Automatsko zagrijavanje

Ako uključite ovu funkciju, možete dobiti potrebnu postavku topline u kraćem vremenu. Funkcija postavlja najvišu postavku topline na neko vrijeme, a zatim se smanjuje na ispravnu postavku topline.

Da biste uključili funkciju, područje za kuhanje mora biti hladno.

Da biste uključili funkciju za područje za kuhanje: dodirnite ( se uključi). Odmah dodirnite ( se uključi). Odmah dodirnite dok se ne uključi ispravna postavka topline.
Nakon 3 sekunde se uključi.

Da biste isključili funkciju: dodirnite .

PowerBoost

Ova funkcija omogućuje veću snagu za indukcijska područja za kuhanje. Funkcija se može uključiti za indukcijsko područje za kuhanje samo na ograničeno vrijeme. Nakon tog vremena indukcijsko područje za kuhanje automatski se vraća na najvišu postavku topline.

Pogledajte poglavlje "Tehnički podaci".

Da biste uključili funkciju za područje za kuhanje: dodirnite . se uključi.

Da biste isključili funkciju: dodirnite ili .

Timer

• Odbrojavanje vremena
  Ovu funkciju možete koristiti za postavljanje trajanja jedne sesije kuhanja.
  Prvo postavite postavku topline za područje za kuhanje, a zatim postavite funkciju.
  Da biste postavili područje za kuhanje: dodirnite više puta dok se ne pojavi indikator područja za kuhanje.
  Da biste uključili funkciju ili promijenili vrijeme: dodirnite ili timera kako biste postavili vrijeme (00 - 99 minuta). Kada indikator područja za kuhanje počne treperiti, vrijeme odbrojava.
  Da biste vidjeli preostalo vrijeme: dodirnite kako biste postavili područje za kuhanje. Indikator područja za kuhanje počne treperiti. Zaslon prikazuje preostalo vrijeme.
  Da biste isključili funkciju: dodirnite kako biste postavili područje za kuhanje, a zatim dodirnite . Preostalo vrijeme odbrojava do 00. Indikator područja za kuhanje nestaje.
  Kada odbrojavanje završi, oglasi se zvučni signal i 00 treperi. Područje za kuhanje se isključuje.
  Da biste zaustavili zvuk: dodirnite .
• Minutni podsjetnik
  Ovu funkciju možete koristiti kada je ploča za kuhanje uključena, a područja za kuhanje ne rade. Zaslon postavke topline prikazuje .
  Da biste uključili funkciju: dodirnite i zatim dodirnite ili timera kako biste postavili vrijeme. Kada vrijeme istekne, oglasi se zvučni signal i 00 treperi.
  Da biste zaustavili zvuk: dodirnite .
  Da biste isključili funkciju: dodirnite i zatim dodirnite . Preostalo vrijeme odbrojava do 00.
  Funkcija nema utjecaja na rad područja za kuhanje.

Zaključavanje

Možete zaključati upravljačku ploču dok područja za kuhanje rade. To sprječava slučajnu promjenu postavke topline.

Prvo postavite postavku topline.

Da biste uključili funkciju: dodirnite . se uključi na 4 sekunde. Timer ostaje uključen.

Da biste isključili funkciju: dodirnite . Prethodna postavka topline se uključi.

Kada isključite ploču za kuhanje, također isključujete ovu funkciju.

Sigurnosni uređaj za zaštitu djece

Ova funkcija sprječava slučajno rukovanje pločom za kuhanje.

Da biste uključili funkciju: uključite ploču za kuhanje s . Ne postavljajte postavku topline. Dodirnite na 4 sekunde. se uključi. Isključite ploču za kuhanje s .

Da biste isključili funkciju: uključite ploču za kuhanje s . Ne postavljajte postavku topline. Dodirnite na 4 sekunde. se uključi. Isključite ploču za kuhanje s .

Da biste zanemarili funkciju samo za jedno vrijeme kuhanja: uključite ploču za kuhanje s . se uključi. Dodirnite na 4 sekunde. Postavite postavku topline u 10 sekundi. Možete upravljati pločom za kuhanje. Kada isključite ploču za kuhanje s funkcija ponovno radi.

Upravljanje napajanjem

Ako je aktivno više područja i potrošena snaga premašuje ograničenje napajanja, ova funkcija dijeli raspoloživu snagu između svih područja za kuhanje. Ploča za kuhanje kontrolira postavke topline kako bi zaštitila osigurače kućne instalacije.

• Područja za kuhanje grupirana su prema položaju i broju faza na ploči za kuhanje. Svaka faza ima maksimalno električno opterećenje (3700 W). Ako ploča za kuhanje dosegne granicu maksimalne raspoložive snage unutar jedne faze, snaga područja za kuhanje automatski će se smanjiti.
• Postavka topline posljednjeg odabranog područja za kuhanje uvijek ima prioritet. Preostala snaga bit će podijeljena između prethodno aktiviranih područja za kuhanje obrnutim redoslijedom odabira.
• Zaslon postavke topline smanjenih područja mijenja se između izvorno odabrane postavke topline i smanjene postavke topline.
• Pričekajte dok zaslon ne prestane treperiti ili smanjite postavku topline posljednjeg odabranog područja za kuhanje. Područja za kuhanje nastavit će raditi sa smanjenom postavkom topline. Po potrebi ručno promijenite postavke topline područja za kuhanje.

Pogledajte ilustraciju za moguće kombinacije u kojima se snaga može raspodijeliti među područjima za kuhanje.

Hob2Hood

To je napredna automatska funkcija koja povezuje ploču za kuhanje s posebnom napom. I ploča za kuhanje i napa imaju infracrveni signalni komunikator. Brzina ventilatora definira se automatski na temelju postavke načina rada i temperature najtoplijeg posuđa na ploči za kuhanje. Također možete upravljati ventilatorom s ploče za kuhanje ručno.

Za većinu napa daljinski sustav je izvorno deaktiviran. Uključite ga prije korištenja funkcije. Za više informacija pogledajte korisnički priručnik nape.

Automatski rad funkcije

Da biste automatski upravljali funkcijom, postavite automatski način rada na H1 – H6. Ploča za kuhanje izvorno je postavljena na H5. Nape reagira kad god upravljate pločom za kuhanje. Ploča za kuhanje automatski prepoznaje temperaturu posuđa i prilagođava brzinu ventilatora.

Automatski načini rada

	Automatsko svjetlo	Kuhanje1)	Prženje2)
Način rada H0	Isključeno	Isključeno	Isključeno
Način rada H1	Uključeno	Isključeno	Isključeno
Način rada H2 3)	Uključeno	Brzina ventilatora 1	Brzina ventilatora 1
Način rada H3	Uključeno	Isključeno	Brzina ventilatora 1
Način rada H4	Uključeno	Brzina ventilatora 1	Brzina ventilatora 1
Način rada H5	Uključeno	Brzina ventilatora 1	Brzina ventilatora 2
Način rada H6	Uključeno	Brzina ventilatora 2	Brzina ventilatora 3

¹⁾ Ploča za kuhanje detektira proces vrenja i aktivira brzinu ventilatora u skladu s automatskim načinom rada.
²⁾ Ploča za kuhanje detektira proces prženja i aktivira brzinu ventilatora u skladu s automatskim načinom rada.
³⁾ Ovaj način rada aktivira ventilator i svjetlo i ne ovisi o temperaturi.

Promjena automatskog načina rada

1. Isključite uređaj.
2. Dodirnite na 3 sekunde. Zaslon se uključi i isključi.
3. Dodirnite na 3 sekunde.
4. Dodirnite nekoliko puta dok se ne uključi .
5. Dodirnite timera kako biste odabrali automatski način rada.

Da biste upravljali napom izravno na ploči nape, isključite automatski način rada funkcije.

Kada završite s kuhanjem i isključite ploču za kuhanje, ventilator nape može nastaviti raditi određeno vrijeme. Nakon tog vremena sustav automatski isključuje ventilator i sprječava slučajno uključivanje ventilatora sljedećih 30 sekundi.

Ručno upravljanje brzinom ventilatora

Također možete ručno upravljati funkcijom.
Da biste to učinili, dodirnite kada je ploča za kuhanje aktivna. Ovo isključuje automatski rad funkcije i omogućuje vam ručnu promjenu brzine ventilatora. Kada pritisnete povećavate brzinu ventilatora za jedan. Kada dosegnete intenzivnu razinu i ponovno pritisnete , postavit ćete brzinu ventilatora na 0 što isključuje ventilator nape. Da biste ponovno pokrenuli ventilator s brzinom ventilatora 1, dodirnite .

Da biste uključili automatski rad funkcije, isključite ploču za kuhanje i ponovno je uključite.

Uključivanje svjetla

Možete postaviti ploču za kuhanje da automatski aktivira svjetlo kad god uključite ploču za kuhanje. Da biste to učinili, postavite automatski način rada na H1 – H6.

Svjetlo na napi se isključuje 2 minute nakon isključivanja ploče za kuhanje.

SAVJETI

Pogledajte poglavlja o sigurnosti.

Posuđe

Za indukcijske zone za kuhanje jako elektromagnetsko polje vrlo brzo stvara toplinu u posuđu.

Koristite indukcijske zone za kuhanje s odgovarajućim posuđem.

• Dno posuđa mora biti što deblje i ravnije.
• Prije stavljanja na površinu ploče za kuhanje provjerite jesu li dna posuda čista i suha.
• Kako biste izbjegli ogrebotine, nemojte kliziti ili trljati lonac po staklokeramici.

Materijal posuđa

• ispravno: lijevano željezo, čelik, emajlirani čelik, nehrđajući čelik, višeslojno dno (s ispravnom oznakom proizvođača).
• nije ispravno: aluminij, bakar, mjed, staklo, keramika, porculan.

Posuđe je prikladno za indukcijsku ploču za kuhanje ako:

• voda vrlo brzo zakuha na zoni postavljenoj na najvišu postavku topline.
• magnet se povlači na dno posuđa.

Dimenzije posuđa

• Indukcijske zone za kuhanje automatski se prilagođavaju dimenzijama dna posuđa.
• Učinkovitost zone za kuhanje povezana je s promjerom posuđa. Posuđe promjera manjeg od minimalnog prima samo dio snage koju stvara zona za kuhanje.
• Iz sigurnosnih razloga i optimalnih rezultata kuhanja, nemojte koristiti posuđe veće od onog navedenog u "Specifikaciji zona za kuhanje". Izbjegavajte držanje posuđa blizu upravljačke ploče tijekom kuhanja. To može utjecati na funkcioniranje upravljačke ploče ili slučajno aktivirati funkcije ploče za kuhanje.

Pogledajte "Tehničke podatke".

Buka tijekom rada

Ako čujete:

• pucketanje: posuđe je izrađeno od različitih materijala (konstrukcija sendviča).
• zvuk zvižduka: koristite zonu za kuhanje s visokom razinom snage, a posuđe je izrađeno od različitih materijala (konstrukcija sendviča).
• brujanje: koristite visoku razinu snage.
• kliktanje: dolazi do električnog prebacivanja.
• šištanje, zujanje: ventilator radi.

Buka je normalna i ne ukazuje na kvar.

Primjeri primjene kuhanja

Korelacija između postavke topline zone i njezine potrošnje energije nije linearna. Kada povećate postavku topline, ona nije proporcionalna povećanju potrošnje energije. To znači da zona za kuhanje sa srednjom postavkom topline koristi manje od polovice svoje snage.

Podaci u tablici služe samo kao smjernice.

Postavka topline	Koristi se za:	Vrijeme (min)	Savjeti
- 1	Održavajte kuhanu hranu toplom.	prema potrebi	Stavite poklopac na posuđe.
1 - 2	Umak holandez, topljenje: maslac, čokolada, želatina.	5 - 25	Povremeno promiješajte.
1 - 2	Učvršćivanje: pjenasti omleti, pečena jaja.	10 - 40	Kuhajte s poklopcem.
2 - 3	Pirjajte rižu i jela na bazi mlijeka, zagrijte gotova jela.	25 - 50	Dodajte najmanje dvostruko više tekućine od riže, promiješajte jela od mlijeka na pola postupka.
3 - 4	Kuhajte povrće, ribu, meso na pari.	20 - 45	Dodajte nekoliko žlica tekućine.
4 - 5	Kuhajte krumpir na pari.	20 - 60	Koristite maks. ¼ l vode za 750 g krumpira.
4 - 5	Kuhajte veće količine hrane, variva i juhe.	60 - 150	Do 3 l tekućine plus sastojci.
6 - 7	Lagano prženje: šnicla, teleći cordon bleu, kotleti, popečci, kobasice, jetra, zaprška, jaja, palačinke, krafne.	prema potrebi	Okrenite na pola.
7 - 8	Jako prženje, popečci od krumpira, odresci od buta, odresci.	5 - 15	Okrenite na pola.
9	Zakuhajte vodu, kuhajte tjesteninu, prepecite meso (gulaš, pečenje u loncu), pržite krumpiriće u dubokom ulju.
	Zakuhajte velike količine vode. PowerBoost je aktiviran.

Savjeti za Hob2Hood

Kada radite s pločom za kuhanje s funkcijom:

• Zaštitite ploču nape od izravnog sunčevog svjetla.
• Nemojte usmjeravati halogenu svjetiljku na ploču nape.
• Nemojte prekrivati upravljačku ploču ploče za kuhanje.
• Nemojte prekidati signal između ploče za kuhanje i nape (npr. rukom, ručkom posuđa ili visokim loncem). Pogledajte sliku.


Napa na slici je samo primjer.

Drugi uređaji kojima se upravlja daljinski mogu blokirati signal. Nemojte koristiti takve uređaje u blizini ploče za kuhanje dok je Hob²Hood uključen.

Kuhinjske nape s funkcijom Hob²Hood
Za cijeli asortiman kuhinjskih napa koje rade s ovom funkcijom pogledajte našu web-stranicu za potrošače.

NJEGA I ČIŠĆENJE

Pogledajte poglavlja o sigurnosti.

Općenite informacije

• Očistite ploču za kuhanje nakon svake uporabe.
• Uvijek koristite posuđe s čistim dnom.
• Ogrebotine ili tamne mrlje na površini nemaju utjecaja na rad ploče za kuhanje.
• Koristite posebno sredstvo za čišćenje prikladno za površinu ploče za kuhanje.
• Koristite poseban strugač za staklo.

Čišćenje uređaja

•
  Odmah uklonite: rastopljenu plastiku, plastičnu foliju, šećer i hranu sa šećerom, jer prljavština inače može oštetiti ploču za kuhanje. Pazite da izbjegnete opekline. Koristite poseban strugač za ploču za kuhanje na staklenoj površini pod oštrim kutom i pomičite oštricu po površini.
• Uklonite kada se ploča za kuhanje dovoljno ohladi: prstenove kamenca, prstenove od vode, mrlje od masnoće, sjajnu metalnu promjenu boje. Očistite ploču za kuhanje vlažnom krpom i neabrazivnim deterdžentom. Nakon čišćenja, obrišite ploču za kuhanje suhom mekom krpom.
• Uklonite sjajnu metalnu promjenu boje: koristite otopinu vode s octom i očistite staklenu površinu krpom.

RJEŠAVANJE PROBLEMA

Pogledajte poglavlja o sigurnosti.

Što učiniti ako...

Problem	Mogući uzrok	Rješenje
Ne možete aktivirati ili koristiti ploču za kuhanje.	Ploča za kuhanje nije priključena na električno napajanje ili je pogrešno priključena.	Provjerite je li ploča za kuhanje ispravno priključena na električno napajanje.
	Pregorio je osigurač.	Provjerite je li osigurač uzrok kvara. Ako osigurač stalno pregorijeva, obratite se kvalificiranom električaru.
	Niste postavili razinu topline tijekom 10 sekundi.	Ponovno aktivirajte ploču za kuhanje i postavite razinu topline u manje od 10 sekundi.
	Dodirnuli ste 2 ili više polja senzora istovremeno.	Dodirnite samo jedno polje senzora.
	Na upravljačkoj ploči ima mrlja od vode ili masnoće.	Očistite upravljačku ploču.
Čuje se zvučni signal i ploča za kuhanje se deaktivira. Zvučni signal se čuje kada je ploča za kuhanje deaktivirana.	Nešto ste stavili na jedno ili više polja senzora.	Uklonite predmet s polja senzora.
Ploča za kuhanje se deaktivira.	Nešto ste stavili na polje senzora .	Uklonite predmet s polja senzora.
Indikator preostale topline se ne uključuje.	Zona nije vruća jer je radila samo kratko vrijeme ili je senzor oštećen.	Ako je zona radila dovoljno dugo da bude vruća, obratite se ovlaštenom servisnom centru.
Hob²Hood ne radi.	Pokrili ste upravljačku ploču.	Uklonite predmet s upravljačke ploče.
	Koristite vrlo visok lonac koji blokira signal.	Koristite manji lonac, promijenite zonu kuhanja ili ručno upravljajte napom.
Funkcija automatskog zagrijavanja ne radi.	Zona je vruća.	Pustite da se zona dovoljno ohladi.
	Postavljena je najviša razina topline.	Najviša razina topline ima istu snagu kao i funkcija.
Razina topline mijenja seizmeđu dvije razine.	Upravljanje snagom radi.	Pogledajte odjeljak "Svakodnevna uporaba".
Polja senzora postaju vruća.	Posuđe je preveliko ili ste ga stavili preblizu upravljačkim elementima.	Ako je moguće, stavite veliko posuđe na stražnje zone.
se uključuje.	Uređaj za zaštitu djece ili brava rade.	Pogledajte odjeljak "Svakodnevna uporaba".
se uključuje.	Na zoni nema posuđa.	Stavite posuđe na zonu.
	Posuđe ne pokriva križ / kvadrat.	U potpunosti pokrijte križ / kvadrat.
	Posuđe je neprikladno.	Koristite prikladno posuđe. Pogledajte odjeljak "Savjeti i preporuke".
	Promjer dna posuđa je premalen za zonu.	Koristite posuđe s odgovarajućim dimenzijama. Pogledajte odjeljak "Tehnički podaci".
i broj se uključe.	Došlo je do pogreške na ploči za kuhanje.	Deaktivirajte ploču za kuhanje i ponovno je aktivirajte nakon 30 sekundi. Ako se ponovno uključi, isključite ploču za kuhanje iz električnog napajanja. Nakon 30 sekundi ponovno priključite ploču za kuhanje. Ako se problem nastavi, obratite se ovlaštenom servisnom centru.
Čuje se stalni zvuk zujanja.	Električni priključak je neispravan.	Isključite ploču za kuhanje iz električnog napajanja. Zatražite od kvalificiranog električara da provjeri instalaciju.

Ako ne možete pronaći rješenje
Ako sami ne možete pronaći rješenje problema, obratite se svom prodavaču ili ovlaštenom servisnom centru. Navedite podatke s natpisne pločice. Također navedite troznamenkasti slovni kod za staklokeramiku (nalazi se u kutu staklene površine) i poruku o pogrešci koja se pojavi. Provjerite jeste li ispravno koristili ploču za kuhanje. Ako niste, servisiranje od strane servisera ili prodavača neće biti besplatno, čak ni tijekom jamstvenog roka. Informacije o jamstvenom roku i ovlaštenim servisnim centrima nalaze se u jamstvenoj knjižici.

TEHNIČKI PODACI

Natpisna pločica

Model ZITN643K
Tip 61 B4A 00 AA
Indukcija 7,35 kW
PNC 949 492 381 01
220 - 240 V / 400 V 2N, 50 - 60 Hz
Proizvedeno u: Rumunjska
7,35 kW

Specifikacija zona kuhanja

Zona kuhanja	Nominalna snaga (maksimalna razina topline) [W]	PowerBoost [W]	Maksimalno trajanje funkcije PowerBoost [min]	Promjer posuđa [mm]
Lijeva prednja	2300	3700	10	180 - 210
Lijeva stražnja	1800	-	-	145 - 180
Desna prednja	1400	2500	4	125 - 145
Desna stražnja	1800	-	-	145 - 180

Snaga zona kuhanja može se malo razlikovati od podataka u tablici. Mijenja se ovisno o materijalu i dimenzijama posuđa.
Za optimalne rezultate kuhanja koristite posuđe koje nije veće od promjera u tablici.

ENERGETSKA UČINKOVITOST

Informacije o proizvodu u skladu s EU i UK propisima o ekodizajnu

Identifikacija modela		ZITN643K
Vrsta ploče za kuhanje		Ugradbena ploča za kuhanje
Broj zona za kuhanje		4
Tehnologija grijanja		Indukcija
Promjer kružnih zona za kuhanje (Ø)	Lijeva prednja	21,0 cm
	Lijeva stražnja	18,0 cm
	Desna prednja	14,5 cm
	Desna stražnja	18,0 cm
Potrošnja energije po zoni za kuhanje (EC electric cooking)	Lijeva prednja	188,9 Wh/kg
	Lijeva stražnja	176,9 Wh/kg
	Desna prednja	183,4 Wh/kg
	Desna stražnja	178,8 Wh/kg
Potrošnja energije ploče za kuhanje (EC electric hob)		182,0 Wh/kg

IEC / EN 60350-2, BS EN 60350-2 - Kućanski električni uređaji za kuhanje - Dio 2: Ploče za kuhanje - Metode za mjerenje učinkovitosti.

Ušteda energije

Možete uštedjeti energiju tijekom svakodnevnog kuhanja ako slijedite dolje navedene savjete.

• Kada zagrijavate vodu, koristite samo količinu koja vam je potrebna.
• Ako je moguće, uvijek stavite poklopce na posuđe.
• Prije nego što aktivirate zonu kuhanja, stavite posuđe na nju.
• Stavite manje posuđe na manje zone kuhanja.
• Stavite posuđe izravno u središte zone kuhanja.
• Iskoristite preostalu toplinu da hranu održite toplom ili je rastopite.

SIGURNOSNE INFORMACIJE

Prije postavljanja i korištenja uređaja pažljivo pročitajte priložene upute. Proizvođač nije odgovoran za bilo kakve ozljede ili štetu nastalu uslijed nepravilnog postavljanja ili uporabe. Uvijek čuvajte upute na sigurnom i pristupačnom mjestu za buduću uporabu.

Sigurnost djece i ranjivih osoba

• Ovaj uređaj mogu koristiti djeca u dobi od 8 godina i više te osobe sa smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima ili nedostatkom iskustva i znanja ako su pod nadzorom ili su im dane upute o sigurnom korištenju uređaja i razumiju opasnosti koje su uključene. Djecu mlađu od 8 godina i osobe s vrlo opsežnim i složenim invaliditetom treba držati podalje od uređaja, osim ako su pod stalnim nadzorom.
• Djecu treba nadzirati kako bi se osiguralo da se ne igraju s uređajem.
• Držite svu ambalažu izvan dohvata djece i odložite je na odgovarajući način.
•
  Uređaj i njegovi dostupni dijelovi zagrijavaju se tijekom uporabe. Držite djecu i kućne ljubimce podalje od uređaja dok je u uporabi i tijekom hlađenja.
• Ako uređaj ima uređaj za zaštitu djece, treba ga aktivirati.
• Djeca ne smiju obavljati čišćenje i korisničko održavanje uređaja bez nadzora.

Opća sigurnost

• Ovaj uređaj namijenjen je samo za kuhanje.
• Ovaj je uređaj namijenjen za pojedinačnu kućnu uporabu u zatvorenom okruženju.
• Ovaj se uređaj može koristiti u uredima, hotelskim sobama, sobama za goste s uslugom doručka, seoskim kućama za goste i drugim sličnim smještajnim objektima gdje takva uporaba ne prelazi (prosječne) razine kućne uporabe.
•
  Uređaj i njegovi dostupni dijelovi zagrijavaju se tijekom uporabe. Treba paziti da se ne dodiruju grijaći elementi.
•
  Kuhanje bez nadzora na ploči za kuhanje s masnoćom ili uljem može biti opasno i može dovesti do požara.
• Dim je znak pregrijavanja. Nikada ne koristite vodu za gašenje požara tijekom kuhanja. Isključite uređaj i prekrijte plamen npr. protupožarnom dekom ili poklopcem.
•
  Uređaj se ne smije napajati putem vanjskog sklopnog uređaja, kao što je timer, ili biti spojen na strujni krug koji komunalno poduzeće redovito uključuje i isključuje.
•
  Proces kuhanja mora biti pod nadzorom. Kratkotrajni proces kuhanja mora biti kontinuirano pod nadzorom.
•
  Ne pohranjujte predmete na površinama za kuhanje.
• Metalni predmeti kao što su noževi, vilice, žlice i poklopci ne smiju se stavljati na površinu ploče za kuhanje jer se mogu zagrijati.
• Nemojte koristiti uređaj prije nego što ga postavite u ugrađenu strukturu.
• Za čišćenje uređaja nemojte koristiti parni čistač.
• Nakon uporabe isključite grijaći element ploče za kuhanje pomoću njegove kontrole i nemojte se oslanjati na detektor posude.
• Ako je staklokeramička površina / staklena površina napuknuta, isključite uređaj i iskopčajte ga iz električne mreže. U slučaju da je uređaj spojen izravno na električnu mrežu pomoću razvodne kutije, uklonite osigurač kako biste isključili uređaj iz napajanja. U svakom slučaju obratite se ovlaštenom servisnom centru.
• Ako je kabel za napajanje oštećen, mora ga zamijeniti proizvođač, ovlašteni servis ili slično kvalificirane osobe kako bi se izbjegla opasnost.
•
  Koristite samo štitnike za ploču za kuhanje koje je dizajnirao proizvođač uređaja za kuhanje ili ih je proizvođač uređaja naveo u uputama za uporabu kao prikladne ili štitnike za ploču za kuhanje ugrađene u uređaj. Uporaba neodgovarajućih štitnika može uzrokovati nezgode.

SIGURNOSNE UPUTE

Samo kvalificirana osoba smije instalirati ovaj uređaj.

Opasnost od ozljeda ili oštećenja uređaja.

Instalacija

• Uklonite svu ambalažu.
• Nemojte instalirati ili koristiti oštećeni uređaj.
• Slijedite upute za instalaciju isporučene s uređajem.
• Održavajte minimalnu udaljenost od ostalih uređaja i jedinica.
• Uvijek budite oprezni pri premještanju uređaja jer je težak. Uvijek koristite zaštitne rukavice i zatvorenu obuću.
• Zabrtvite izrezane površine ormarića brtvilom kako biste spriječili bubrenje uzrokovano vlagom.
• Zaštitite dno uređaja od pare i vlage.
• Nemojte instalirati uređaj pored vrata ili ispod prozora. Time se sprječava pad vrućeg posuđa s uređaja kada se otvore vrata ili prozor.
• Svaki uređaj ima ventilatore za hlađenje na dnu.
• Ako je uređaj instaliran iznad ladice:
  • Nemojte pohranjivati male komade ili listove papira koji bi se mogli uvući, jer mogu oštetiti ventilatore za hlađenje ili narušiti sustav hlađenja.
  • Održavajte udaljenost od najmanje 2 cm između dna uređaja i dijelova pohranjenih u ladici.
• Uklonite sve pregradne ploče instalirane u ormariću ispod uređaja.

Električni priključak

Opasnost od požara i strujnog udara.

• Sve električne priključke treba izvesti kvalificirani električar.
• Uređaj mora biti uzemljen.
• Prije izvođenja bilo kakvih radnji provjerite je li uređaj isključen iz napajanja.
• Provjerite jesu li parametri na natpisnoj pločici kompatibilni s električnim vrijednostima mrežnog napajanja.
• Provjerite je li uređaj pravilno instaliran. Labav i neispravan električni kabel ili utikač (ako je primjenjivo) mogu uzrokovati pregrijavanje priključka.
• Koristite ispravan električni kabel.
• Pazite da se električni kabel ne zapetlja.
• Provjerite je li instalirana zaštita od udara.
• Upotrijebite stezaljku za rasterećenje naprezanja na kabelu.
• Provjerite da kabel ili utikač (ako je primjenjivo) ne dodiruju vrući uređaj ili vruće posuđe kada priključujete uređaj u utičnicu.
• Nemojte koristiti adaptere s više utikača i produžne kabele.
• Pazite da ne oštetite utikač (ako je primjenjivo) ili kabel. Obratite se našem ovlaštenom servisnom centru ili električaru da zamijene oštećeni kabel.
• Zaštita od udara dijelova pod naponom i izoliranih dijelova mora biti pričvršćena na način da se ne može ukloniti bez alata.
• Priključite utikač u utičnicu tek na kraju instalacije. Provjerite postoji li pristup utikaču nakon instalacije.
• Ako je utičnica labava, nemojte priključivati utikač.
• Nemojte povlačiti kabel da biste isključili uređaj. Uvijek povucite utikač.
• Koristite samo ispravne izolacijske uređaje: linijske zaštitne prekidače, osigurače (vijčane osigurače uklonjene iz držača), sklopke diferencijalne struje i kontaktore.
• Električna instalacija mora imati izolacijski uređaj koji vam omogućuje da isključite uređaj iz mreže na svim polovima. Izolacijski uređaj mora imati širinu otvora kontakta od najmanje 3 mm.

Uporaba

Opasnost od ozljeda, opeklina i strujnog udara.

• Nemojte mijenjati specifikacije ovog uređaja.
• Uklonite svu ambalažu, naljepnice i zaštitnu foliju (ako je primjenjivo) prije prve uporabe.
• Provjerite da otvori za ventilaciju nisu začepljeni.
• Ne ostavljajte uređaj bez nadzora tijekom rada.
• Nakon svake uporabe postavite zonu kuhanja na "isključeno".
• Ne stavljajte pribor za jelo ili poklopce lonaca na zone kuhanja. Mogu postati vrući.
• Nemojte koristiti uređaj mokrim rukama ili kada je u kontaktu s vodom.
• Nemojte koristiti uređaj kao radnu površinu ili kao površinu za pohranu.
• Ako je površina uređaja napuknuta, odmah isključite uređaj iz napajanja. Time ćete spriječiti električni udar.
• Korisnici s elektrostimulatorom srca moraju držati udaljenost od najmanje 30 cm od indukcijskih zona kuhanja dok uređaj radi.
• Kada stavljate hranu u vruće ulje, može prskati.
• Nemojte koristiti aluminijsku foliju ili druge materijale između površine za kuhanje i posuđa, osim ako nije drugačije navedeno od strane proizvođača ovog uređaja.
• Koristite samo dodatke koje za ovaj uređaj preporučuje proizvođač.

Opasnost od požara i eksplozije.

• Masti i ulja pri zagrijavanju mogu ispuštati zapaljive pare. Držite plamen ili zagrijane predmete dalje od masti i ulja kada kuhate s njima.
• Pare koje ispušta vrlo vruće ulje mogu uzrokovati spontano izgaranje.
• Upotrebljeno ulje, koje može sadržavati ostatke hrane, može uzrokovati požar na nižoj temperaturi od ulja koje se koristi prvi put.
• Ne stavljajte zapaljive proizvode ili predmete koji su mokri od zapaljivih proizvoda u, blizu ili na uređaj.

Opasnost od oštećenja uređaja.

• Ne držite vruće posuđe na upravljačkoj ploči.
• Ne stavljajte vrući poklopac posude na staklenu površinu ploče za kuhanje.
• Ne dopustite da posuđe prokuha do suhog.
• Pazite da predmeti ili posuđe ne padnu na uređaj. Površina se može oštetiti.
• Nemojte aktivirati zone kuhanja s praznim posuđem ili bez posuđa.
• Posuđe od lijevanog željeza ili s oštećenim dnom može uzrokovati ogrebotine na staklu / staklokeramici. Uvijek podignite te predmete kada ih morate premjestiti na površini za kuhanje.

Održavanje i čišćenje

• Redovito čistite uređaj kako biste spriječili propadanje površinskog materijala.
• Isključite uređaj i pustite da se ohladi prije čišćenja.
• Nemojte koristiti raspršivač vode i paru za čišćenje uređaja.
• Očistite uređaj vlažnom mekom krpom. Koristite samo neutralne deterdžente. Nemojte koristiti abrazivne proizvode, abrazivne jastučiće za čišćenje, otapala ili metalne predmete, osim ako nije drugačije navedeno.

Servis

• Za popravak uređaja obratite se ovlaštenom servisnom centru. Koristite samo originalne rezervne dijelove.
• Što se tiče žarulje(a) unutar ovog proizvoda i rezervnih žarulja koje se prodaju zasebno: Ove su žarulje namijenjene da izdrže ekstremne fizičke uvjete u kućanskim aparatima, kao što su temperatura, vibracije, vlaga, ili su namijenjene za signaliziranje informacija o radnom statusu uređaja. Nisu namijenjene za upotrebu u drugim aplikacijama i nisu prikladne za osvjetljavanje kućanskih prostorija.

POSJETITE NAŠU WEB STRANICU ZA:
Dobivanje savjeta o upotrebi, brošura, alata za rješavanje problema, informacija o servisu i popravcima: www.zanussi.com/support
zanussi.com/register

Podložno promjenama bez prethodne najave.

Reference

• Zanussi - Zanussi.com
• Zanussi - Zanussi.com

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Zanussi ZITN643K - Priručnik za indukcijsku ploču za kuhanje

Dostupni jezici
