Zanussi ZGNN645K, ZGNN645X - Priručnik za plinsku ploču za kuhanje

INSTALACIJA

Pogledajte poglavlja o sigurnosti.

PRIJE INSTALACIJE

Prije nego što instalirate ploču za kuhanje, zapišite dolje navedene informacije s natpisne pločice. Natpisna pločica nalazi se na dnu ploče za kuhanje.
Model
PNC
Serijski broj

VAŽNI SIGURNOSNI ZAHTJEVI

Ova ploča za kuhanje mora biti instalirana u skladu s propisima o sigurnosti plina (instalacija i uporaba) (trenutno izdanje) i IEE propisima o ožičenju (trenutno izdanje).

Osiguravanje ventilacije

Detaljne preporuke nalaze se u sljedećim britanskim standardima: B.S. 6172/B.S. 5440, Par. 2 i B.S. 6891 Trenutna izdanja.
Ploča za kuhanje ne smije se instalirati u jednokrevetnoj sobi s volumenom manjim od 20 m³. Ako je instalirana u sobi volumena manjeg od 5 m³, potreban je otvor za zrak efektivne površine 100 cm². Ako je instalirana u sobi volumena između 5 m³ i 10 m³, potreban je otvor za zrak efektivne površine 50 cm², dok ako volumen prelazi 11 m³, otvor za zrak nije potreban.
Međutim, ako soba ima vrata koja se otvaraju izravno prema van, otvor za zrak nije potreban čak i ako je volumen između 5 m³ i 11 m³.
Ako u istoj sobi postoje i drugi uređaji koji sagorijevaju gorivo, potrebno je konzultirati B.S. 5440 Dio 2 Trenutno izdanje kako bi se utvrdili potrebni zahtjevi za otvor za zrak.

Lokacija

Ploča za kuhanje može se nalaziti u kuhinji, kuhinji/blagovaonici ili jednokrevetnoj sobi (s volumenom većim od 20 m³), ali ne u kupaonici ili tuš kabini.
Minimalna udaljenost na kojoj se zapaljivi materijal može postaviti iznad ploče za kuhanje u skladu s rubovima ploče za kuhanje je 400 mm. Ako je postavljena ispod 400 mm, mora se ostaviti prostor od 50 mm od rubova ploče za kuhanje.

PRIKLJUČAK PLINA

Svaku instalaciju plina mora izvesti instalater registriran u GAS SAFE REGISTER.

Provjerite je li, nakon što je ploča za kuhanje instalirana, lako dostupna inženjeru u slučaju kvara.
Proizvođač neće prihvatiti odgovornost ako se zanemare gore navedene upute ili bilo koje druge sigurnosne upute uključene u ovoj knjižici s uputama.
Na kraju osovine, koja uključuje koljeno s navojem G 1/2", učvršćena je prilagodba tako da se podloška postavi između komponenti kao što je prikazano na dijagramu. Zavijte dijelove zajedno bez upotrebe prevelike sile.

1. Kraj osovine s maticom
2. Podloška isporučena s uređajem
3. Koljeno isporučeno s uređajem

Priključak na dovod plina trebao bi biti s krutom ili polukrutom cijevi, tj. čelikom ili bakrom.
Priključak bi trebao biti prikladan za spajanje na R 1/2 (1/2 BSP muški navoj).
Kada je izvršen konačni priključak, bitno je provesti temeljito ispitivanje propuštanja na ploči za kuhanje i instalaciji.
Provjerite da glavna priključna cijev ne vrši nikakav pritisak na ploču za kuhanje.
Ako koristite fleksibilne metalne cijevi, provjerite jesu li u skladu sa standardima ISO 10380 i ISO 10807. Pazite da ne dođu u dodir s pokretnim dijelovima ili da nisu stisnute. Također budite oprezni kada se ploča za kuhanje spaja s pećnicom.

Važno je pravilno instalirati koljeno, s ramenom na kraju navoja, pričvršćeno na priključnu cijev ploče za kuhanje.

Ako se ne osigura ispravna montaža, doći će do curenja plina.

Provjerite je li tlak dovoda plina uređaja u skladu s preporučenim vrijednostima.

Kruti priključak:
Izvršite priključak pomoću metalnih krutih cijevi (bakar s mehaničkim krajem).

ZAMJENA INJEKTORA

1. Uklonite nosače posuda.
2. Uklonite kapice i krune plamenika.
3. Pomoću nasadnog ključa 7 uklonite injektore i zamijenite ih onima koji su potrebni za vrstu plina koju koristite (pogledajte tablicu u poglavlju "Tehnički podaci").
4. Sastavite dijelove, slijedite isti postupak unatrag.
5. Pričvrstite naljepnicu s novom vrstom dovoda plina u blizini cijevi za dovod plina. Ovu naljepnicu možete pronaći u paketu isporučenom s uređajem.

Ako je tlak dovoda plina promjenjiv ili različit od potrebnog tlaka, morate postaviti odgovarajući regulator tlaka na cijev za dovod plina.

PODEŠAVANJE MINIMALNE RAZINE

Za podešavanje minimalne razine plamenika:

1. Upalite plamenik.
2. Okrenite gumb u minimalni položaj.
3. Uklonite gumb i brtvu.


Pazite da ne oštetite brtvu. Nemojte koristiti oštre alate za uklanjanje.

4. Pomoću tankog odvijača podesite položaj vijka premosnice (A).

5. Ako promijenite:
   • s prirodnog plina G20 20 mbar na tekući plin, potpuno zategnite vijak premosnice.
   • s tekućeg plina na prirodni plin G20 20 mbar, otpustite vijak premosnice za otprilike 1/4 kruga (1/2 kruga za Multi Crown plamenik).
6. Ponovno sastavite brtvu i gumb.


Pazite da brtvu postavite točno u izvorni položaj.

Provjerite da se plamen ne ugasi kada brzo okrenete gumb iz maksimalnog položaja u minimalni položaj.

ELEKTRIČNI PRIKLJUČAK

• Nemojte povlačiti kabel za napajanje da biste isključili uređaj. Uvijek povucite utikač (ako je primjenjivo).
• Uređaj se ne smije spajati s produžnim kabelom, adapterom ili višestrukom utičnicom. Postoji opasnost od požara.
• Ne dopustite da se kabel za napajanje zagrije na temperaturu veću od 90°C. Kabel treba voditi pomoću stezaljki pričvršćenih na bočnu stranu ormarića, kako bi se izbjegao kontakt s uređajem ispod ploče za kuhanje.
• Provjerite je li utikač dostupan nakon instalacije.

Električni zahtjevi

Trajna električna instalacija mora biti u skladu s najnovijim I.E.E. propisima i lokalnim propisima Elektroprivrede. Za vlastitu sigurnost, instalaciju mora izvršiti kvalificirani električar (npr. vaša lokalna Elektroprivreda ili izvođač koji je na popisu Nacionalnog inspekcijskog vijeća za ugovaranje električnih instalacija [NICEIC]).

Proizvođač odbija biti odgovoran ako se ne pridržavate ovih sigurnosnih mjera.

Priključci napajanja

Ova ploča za kuhanje mora biti spojena na električno napajanje od 220-240 V (~ 50-60 Hz).

Ploča za kuhanje ima priključni blok koji je označen na sljedeći način:

• L — Priključak pod naponom
• N — Neutralni priključak
• ili E — Uzemljenje

Prije izvođenja priključka, provjerite:

1. Ograničavajući ventil i električni sustav mogu podnijeti opterećenje uređaja (pogledajte natpisnu pločicu)
2. Sustav napajanja opremljen je učinkovitim uzemljenjem u skladu s važećim standardima i propisima
3. Utičnica ili omnipolarni prekidač koji se koristi za spajanje lako je dostupan s instaliranim uređajem.

Uređaj se isporučuje s 3-žilnim fleksibilnim kabelom za napajanje s utikačem od 3 ampera. Ako je potrebno promijeniti osigurač, upotrijebite osigurač od 3 ampera odobren od ASTA (BS 1362).

1. Zelena i žuta
2. Osigurač od 3 ampera
3. Smeđa
4. Stezaljka kabela
5. Plava

Žice u kabelu su obojene na sljedeći način:

Zelena i žuta	Uzemljenje
Plava	Neutralna
Smeđa	Pod naponom

Odrezani utikač umetnut u utičnicu od 13 ampera predstavlja ozbiljnu opasnost od strujnog udara. Osigurajte da se odrezani utikač sigurno odloži.

ZAMJENA PRIKLJUČNOG KABELA

Zamjenu električnog kabela mora izvršiti isključivo servisni centar ili osoblje sa sličnim kompetencijama, u skladu s važećim propisima.

Za zamjenu priključnog kabela koristite samo H03V2V2-F T90 ili ekvivalentni tip. Provjerite je li presjek kabela primjenjiv na opterećenje naponom i radnu temperaturu. Žuto/zelena žica za uzemljenje (B) mora biti otprilike 2 cm duža od žice pod naponom i neutralne žice (A).

1. Spojite zelenu i žutu (uzemljenje) žicu na priključak koji je označen slovom 'E' ili simbolom uzemljenja ili obojen zeleno i žuto.
2. Spojite plavu (neutralnu) žicu na priključak koji je označen slovom 'N' ili obojen plavo.
3. Spojite smeđu (žicu pod naponom) na priključak koji je označen slovom 'L'. Uvijek mora biti spojen na fazu mreže. Ne smije biti prisutnih presječenih ili zalutalih niti žice. Stezaljka kabela mora biti pravilno pričvršćena na vanjski omotač.

SASTAVLJANJE

Ako je jedinica namještaja instalirana na udaljenosti od 400 mm iznad ploče za kuhanje, mora postojati minimalna sigurnosna udaljenost od 50 mm lijevo ili desno od ruba ploče za kuhanje.

1. Isporučena brtva
2. Isporučeni nosači

Instalirajte uređaj samo na radnu ploču s ravnom površinom.

MOGUĆNOSTI UMETANJA

Ploča instalirana ispod ploče za kuhanje mora se lako ukloniti i omogućiti jednostavan pristup u slučaju da je potrebna intervencija tehničke pomoći.

Kuhinjska jedinica s vratima ili ladicom

1. Uklonjiva ploča
2. Prostor za priključke

Kuhinjska jedinica s pećnicom

Električni priključak ploče za kuhanje i pećnice mora biti instaliran odvojeno iz sigurnosnih razloga i kako bi se omogućilo jednostavno uklanjanje pećnice iz jedinice.

Kuhinjska jedinica s dvostrukom pećnicom

OPIS PROIZVODA

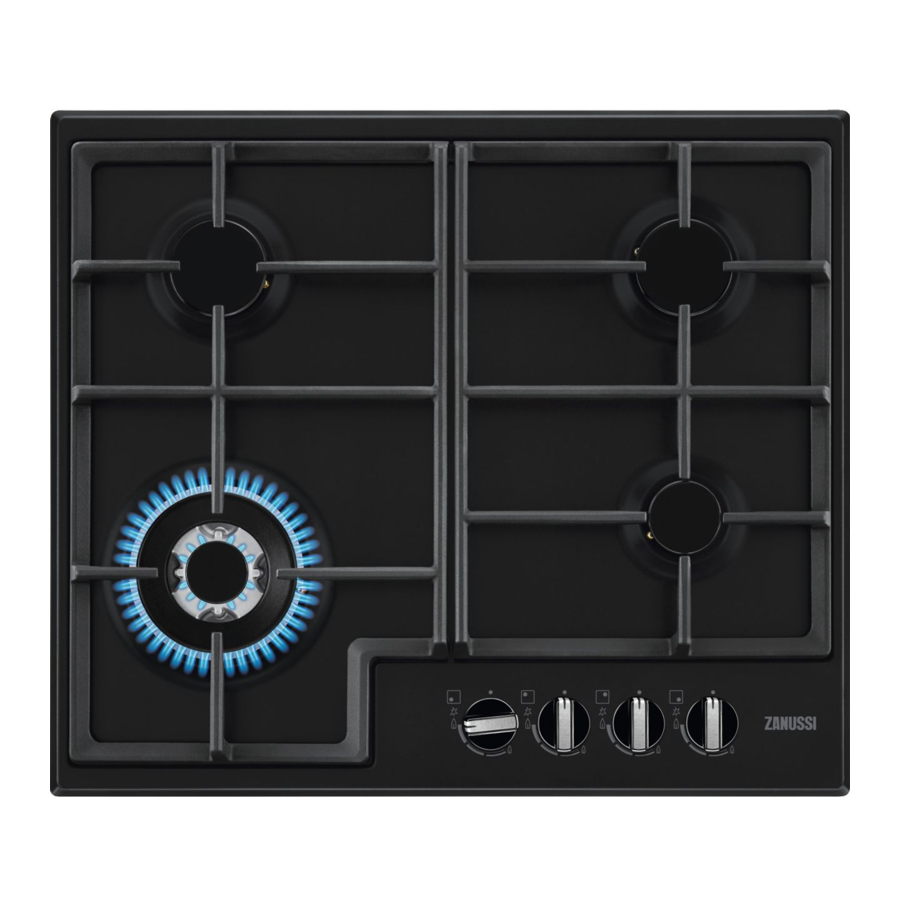

IZGLED POVRŠINE ZA KUHANJE

1. Polubrzi plamenik
2. Plamenik s više kruna
3. Pomoćni plamenik
4. Upravljačke tipke

UPRAVLJAČKA TIPKA

Simbol	Opis
	nema dovoda plina / isključeni položaj
	položaj paljenja / maksimalni dovod plina
	minimalni dovod plina

SVAKODNEVNA UPOTREBA

Pogledajte poglavlja o sigurnosti.

PREGLED PLAMENIKA

1. Poklopac plamenika
2. Kruna plamenika
3. Svjećica za paljenje
4. Termoelement

PALJENJE PLAMENIKA

Uvijek upalite plamenik prije nego što stavite posuđe.

Budite vrlo oprezni kada koristite otvorenu vatru u kuhinji. Proizvođač odbija svaku odgovornost u slučaju zlouporabe plamena.

1. Pritisnite upravljačku tipku i okrenite je u smjeru suprotnom od kazaljke na satu u položaj maksimalnog dovoda plina ( ).
2. Držite pritisnutu upravljačku tipku jednako ili manje od 10 sekundi. To omogućuje zagrijavanje termoelementa. Ako ne, dovod plina se prekida.
3. Podesite plamen nakon što postane ujednačen.

Ako se plamenik ne upali nakon nekoliko pokušaja, provjerite jesu li kruna i njezin poklopac u ispravnom položaju.

Ne držite pritisnutu upravljačku tipku dulje od 15 sekundi. Ako se plamenik ne upali nakon 15 sekundi, otpustite upravljačku tipku, okrenite je u isključeni položaj i pokušajte ponovno upaliti plamenik nakon najmanje 1 minute.

U nedostatku električne energije možete upaliti plamenik bez električnog uređaja; u tom slučaju približite plamen plameniku, okrenite upravljačku tipku u smjeru suprotnom od kazaljke na satu u položaj maksimalnog dovoda plina i pritisnite je. Držite pritisnutu upravljačku tipku jednako ili manje od 10 sekundi kako bi se termoelement zagrijao.

Ako se plamenik slučajno ugasi, okrenite upravljačku tipku u isključeni položaj i pokušajte ponovno upaliti plamenik nakon najmanje 1 minute.

Generator iskri može se automatski pokrenuti kada uključite napajanje, nakon instalacije ili nestanka struje. To je normalno.

Ploča za kuhanje isporučuje se s progresivnim ventilima. Oni čine regulaciju plamena preciznijom.

ISKLJUČIVANJE PLAMENIKA

Da biste ugasili plamen, okrenite tipku u isključeni položaj .

Uvijek smanjite plamen ili ga isključite prije nego što uklonite posude s plamenika.

SAVJETI

Pogledajte poglavlja o sigurnosti.

POSUĐE

Nemojte koristiti posude od lijevanog željeza, glinene ili zemljane posude, roštilje ili ploče za tostiranje. Nehrđajući čelik može potamniti ako se previše zagrije.

Nemojte stavljati istu posudu na dva plamenika.

Nemojte stavljati nestabilne ili oštećene posude na plamenik kako biste spriječili prolijevanje i ozljede.

Pazite da dna posuda ne budu preblizu upravljačkoj tipki, inače će plamen zagrijati upravljačku tipku.

Pazite da ručke posuda ne budu iznad prednjeg ruba ploče za kuhanje.

Pazite da su posude postavljene centralno na plamenik kako biste dobili maksimalnu stabilnost i manju potrošnju plina.

PROMJERI POSUĐA

Koristite posuđe s promjerima koji odgovaraju veličini plamenika.

Plamenik	Promjer posuđa (mm)
Višestruka kruna	180 - 260
Polubrzi	120 - 220
Pomoćni	80 - 180

NJEGA I ČIŠĆENJE

Pogledajte poglavlja o sigurnosti.

OPĆE INFORMACIJE

• Očistite ploču za kuhanje nakon svake upotrebe.
• Uvijek koristite posuđe s čistim dnom.
• Ogrebotine ili tamne mrlje na površini nemaju utjecaja na rad ploče za kuhanje.
• Koristite posebno sredstvo za čišćenje prikladno za površinu ploče za kuhanje.

Nehrđajući čelik

• Operite dijelove od nehrđajućeg čelika vodom, a zatim ih osušite mekom krpom.
• Da biste uklonili zagorjelu hranu, masnoću i tvrdokorne mrlje, ostavite ih da se namaču u maloj količini blagog deterdženta nekoliko minuta prije čišćenja.
• Koristite proizvode za čišćenje posebno dizajnirane za čišćenje nehrđajućeg čelika kako biste zaštitili čelične površine.
• Nemojte koristiti proizvode za čišćenje koji sadrže korozivne kemikalije kao što su kloridi, nemojte čistiti površinu dezinficijensima, sredstvima za uklanjanje mrlja ili hrđe i sredstvima za čišćenje uranjanjem.

NOSAČI POSUĐA

Nosači posuđa nisu otporni na pranje u perilici posuđa. Moraju se prati ručno.

1. Uklonite nosače posuđa kako biste lakše očistili ploču za kuhanje.
   Budite vrlo oprezni kada zamjenjujete nosače posuđa kako biste spriječili oštećenje ploče za kuhanje.
2. Premaz emajla povremeno može imati grube rubove, stoga budite oprezni kada ručno perete i sušite nosače posuđa. Ako je potrebno, uklonite tvrdokorne mrlje sredstvom za čišćenje u pasti.
3. Nakon što očistite nosače posuđa, provjerite jesu li u ispravnom položaju.
4. Da bi plamenik ispravno radio, provjerite jesu li krakovi nosača posuđa poravnati sa središtem plamenika.

ČIŠĆENJE UREĐAJA

•
  Odmah uklonite: rastopljenu plastiku, plastičnu foliju, šećer i hranu sa šećerom, inače prljavština može oštetiti ploču za kuhanje. Pazite da izbjegnete opekline.
• Uklonite kada se ploča za kuhanje dovoljno ohladi: prstenove kamenca, prstenove vode, mrlje od masnoće, sjajnu metalnu promjenu boje. Očistite ploču za kuhanje vlažnom krpom i neabrazivnim deterdžentom. Nakon čišćenja obrišite ploču za kuhanje suhom mekom krpom.
• Za čišćenje emajliranih dijelova, poklopaca i kruna, operite ih toplom vodom sa sapunom i pažljivo ih osušite prije nego što ih vratite.

ČIŠĆENJE SVJEĆICE

Ova značajka se postiže keramičkom svjećicom s metalnom elektrodom. Održavajte ove komponente dobro čistima kako biste spriječili teško paljenje i provjerite da otvori krune plamenika nisu začepljeni.

PERIODIČNO ODRŽAVANJE

Obratite se svom lokalnom ovlaštenom servisnom centru periodično kako biste provjerili stanje cijevi za dovod plina i regulatora tlaka, ako je ugrađen.

RJEŠAVANJE PROBLEMA

Pogledajte poglavlja o sigurnosti.

ŠTO UČINITI AKO

Problem	Mogući uzrok	Rješenje
Nema iskre kada pokušate aktivirati generator iskre.	Ploča za kuhanje nije spojena na električno napajanje ili je pogrešno spojena.	Provjerite je li ploča za kuhanje ispravno spojena na električno napajanje.
	Osigurač je pregorio.	Provjerite je li osigurač uzrok kvara. Ako osigurač pregori iznova i iznova, obratite se kvalificiranom električaru.
	Poklopac i kruna plamenika su pogrešno postavljeni.	Postavite poklopac i krunu plamenika ispravno.
Plamen se odmah gasi nakon paljenja	Termoelement se nije dovoljno zagrijao.	Nakon paljenja plamena, držite tipku pritisnutu jednako ili manje od 10 sekundi.
Prsten plamena je neravnomjeran	Kruna plamenika je začepljena ostacima hrane.	Provjerite da injektor nije začepljen i da je kruna plamenika čista.

AKO NE MOŽETE PRONAĆI RJEŠENJE
Ako sami ne možete pronaći rješenje problema, obratite se svom prodavaču ili ovlaštenom servisnom centru. Navedite podatke s natpisne pločice. Provjerite jeste li ispravno koristili ploču za kuhanje. Ako ne, servisiranje od strane servisnog tehničara ili prodavača neće biti besplatno, čak ni tijekom jamstvenog roka.
Upute o servisnom centru i uvjetima jamstva nalaze se u jamstvenoj knjižici.

NALJEPNICE ISPORUČENE S VREĆICOM PRIBORA
Zalijepite ljepljive naljepnice kako je naznačeno u nastavku:

1. Zalijepite je na jamstveni list i pošaljite ovaj dio (ako je primjenjivo).
2. Zalijepite je na jamstveni list i zadržite ovaj dio (ako je primjenjivo).
3. Zalijepite je na knjižicu s uputama.

TEHNIČKI PODACI

DIMENZIJE UREĐAJA

Širina	594 mm
Dubina	510 mm

PROMJERI BYPASSA

PLAMENIK	Ø BYPASS 1/100 mm
Multi Crown	57
Polubrzi	32
Pomoćni	28

OSTALI TEHNIČKI PODACI

UKUPNA SNAGA:	Plin originalni:	G20 (2H) 20 mbar	9 kW
	Zamjena plina:	G30 (3+) 28-30 mbar	621 g/h
		G31 (3+) 37 mbar	611 g/h
Električno napajanje:	220-240 V ~ 50-60 Hz 3-žilni fleksibilni kabel s nezamjenjivim utikačem opremljenim uloškom osigurača od 3 ampera
Kategorija uređaja:	II2H3+
Priključak za plin:	R 1/2"
Razred uređaja:	3

PLINSKI PLAMENICI ZA PRIRODNI PLIN G20 20 mbar

PLAMENIK	NORMALNA SNAGA kW	MINIMALNA SNAGA kW	OZNAKA INJEKTORA
Multi Crown	4,0	1,4	146
Polubrzi	2,0	0,45	96
Pomoćni	1,0	0,33	70

PLINSKI PLAMENICI ZA LPG G30/G31 28-30/37 mbar

PLAMENIK	NORMALNA SNAGA kW	MINIMALNA SNAGA kW	OZNAKA INJEKTORA	NOMINALNI PROTOK PLINA g/h
				G30 28-30 mbar	G31 37 mbar
Multi Crown	3,55	1,4	095	258	254
Polubrzi	2,0	0,45	71	145	143
Pomoćni	1,0	0,33	50	73	71

ENERGETSKA UČINKOVITOST

INFORMACIJE O PROIZVODU PREMA PROPISU UK ECODESIGN

Identifikacija modela		ZGNN645K, ZGNN645X
Vrsta ploče za kuhanje		Ugradbena ploča za kuhanje
Broj plinskih plamenika		4
Energetska učinkovitost po plinskom plameniku (EE gas burner)	Lijevi stražnji - Polubrzi	54.5%
	Desni stražnji - Polubrzi	58.1%
	Lijevi prednji - Multi crown	59.7%
	Desni prednji - Pomoćni	nije primjenjivo
Energetska učinkovitost za plinsku ploču za kuhanje (EE gas hob)		57.4%

BS EN 30-2-1: Kućanski uređaji za kuhanje koji koriste plin - Dio 2-1: Racionalna uporaba energije - Općenito

UŠTEDA ENERGIJE

• Prije uporabe provjerite jesu li plamenici i nosači posuda pravilno sastavljeni.
• Koristite posuđe s promjerima primjerenim veličini plamenika.
• Centrirajte posudu na plamenik.
• Kada zagrijavate vodu, koristite samo količinu koja vam je potrebna.
• Ako je moguće, uvijek stavite poklopce na posuđe.
• Kada tekućina počne ključati, smanjite plamen da tekućina jedva vrije.
• Ako je moguće, koristite ekspres lonac. Pogledajte njegov korisnički priručnik.

SIGURNOSNE INFORMACIJE

Prije instalacije i uporabe uređaja pažljivo pročitajte priložene upute. Proizvođač nije odgovoran za bilo kakve ozljede ili štetu nastale kao rezultat nepravilne instalacije ili uporabe. Uvijek čuvajte upute na sigurnom i pristupačnom mjestu za buduću upotrebu.

SIGURNOST DJECE I RANJIVIH OSOBA

• Ovaj uređaj mogu koristiti djeca u dobi od 8 godina i više te osobe sa smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima ili nedostatkom iskustva i znanja ako su dobili nadzor ili upute u vezi s korištenjem uređaja na siguran način i razumiju opasnosti koje su uključene. Djeca mlađa od 8 godina i osobe s vrlo opsežnim i složenim invaliditetom moraju se držati podalje od uređaja, osim ako su pod stalnim nadzorom.
• Djecu treba nadzirati kako bi se osiguralo da se ne igraju s uređajem.
• Držite svu ambalažu izvan dohvata djece i odložite je na odgovarajući način.
•
  Držite djecu i kućne ljubimce podalje od uređaja dok radi ili dok se hladi. Pristupačni dijelovi postaju vrući tijekom uporabe.
• Ako uređaj ima sigurnosni uređaj za djecu, treba ga aktivirati.
• Djeca ne smiju obavljati čišćenje i korisničko održavanje uređaja bez nadzora.

OPĆA SIGURNOST

• Ovaj uređaj je samo za kuhanje.
• Ovaj je uređaj dizajniran za jednokratnu kućnu upotrebu u zatvorenom okruženju.
• Ovaj se uređaj može koristiti u uredima, hotelskim sobama, sobama za goste s doručkom, seoskim kućama za goste i drugim sličnim smještajima gdje takva upotreba ne prelazi (prosječne) razine kućne upotrebe.
•
  Uređaj i njegovi dostupni dijelovi postaju vrući tijekom uporabe. Treba paziti da se izbjegne dodirivanje grijaćih elemenata.
•
  Kuhanje bez nadzora na ploči za kuhanje s masnoćom ili uljem može biti opasno i može dovesti do požara.
• Nikada ne koristite vodu za gašenje požara pri kuhanju. Isključite uređaj i prekrijte plamen npr. protupožarnom dekom ili poklopcem.
•
  Uređaj se ne smije napajati putem vanjskog sklopnog uređaja, kao što je timer, niti spajati na strujni krug koji komunalno poduzeće redovito uključuje i isključuje.
•
  Proces kuhanja mora se nadzirati. Kratkotrajni proces kuhanja mora se kontinuirano nadzirati.
•
  Ne pohranjujte predmete na površinama za kuhanje.
• Metalni predmeti kao što su noževi, vilice, žlice i poklopci ne smiju se stavljati na površinu ploče za kuhanje jer se mogu zagrijati.
• Nemojte koristiti uređaj prije nego što ga ugradite u ugrađenu strukturu.
• Nemojte koristiti parni čistač za čišćenje uređaja.
• Ako je opskrbni kabel oštećen, mora ga zamijeniti proizvođač, ovlašteni servis ili slično kvalificirane osobe kako bi se izbjegla opasnost.
• Kada je uređaj izravno spojen na napajanje, potreban je višepolni izolacijski prekidač s kontaktnim razmakom. Potpuno isključenje u skladu s uvjetima navedenim u kategoriji prenapona III mora biti zajamčeno. Kabel za uzemljenje je isključen iz ovoga.
• Kada usmjeravate mrežni kabel, provjerite da kabel ne dolazi u izravan kontakt (na primjer, korištenjem izolacijske obloge) s dijelovima koji mogu doseći temperature veće od 50°C iznad sobne temperature.
•
  Koristite samo štitnike za ploču za kuhanje koje je dizajnirao proizvođač uređaja za kuhanje ili koje je proizvođač uređaja naveo u uputama za uporabu kao prikladne ili štitnike za ploču za kuhanje ugrađene u uređaj. Uporaba neodgovarajućih štitnika može uzrokovati nesreće.

SIGURNOSNE UPUTE

Ovaj uređaj je prikladan za sljedeća tržišta:

INSTALACIJA

Samo kvalificirana osoba smije instalirati ovaj uređaj.

Opasnost od ozljeda ili oštećenja uređaja.

• Uklonite svu ambalažu.
• Nemojte instalirati ili koristiti oštećeni uređaj.
• Slijedite upute za instalaciju isporučene s uređajem.
• Održavajte minimalnu udaljenost od ostalih uređaja i jedinica.
• Uvijek budite oprezni pri premještanju uređaja jer je težak. Uvijek koristite zaštitne rukavice i zatvorenu obuću.
• Zabrtvite rezane površine brtvilom kako biste spriječili bubrenje uzrokovano vlagom.
• Zaštitite dno uređaja od pare i vlage.
• Ne postavljajte uređaj uz vrata ili ispod prozora. To sprječava padanje vrućeg posuđa s uređaja kada se vrata ili prozor otvore.
• Ako je uređaj instaliran iznad ladica, provjerite je li prostor između dna uređaja i gornje ladice dovoljan za cirkulaciju zraka.
• Donja strana uređaja može se zagrijati tijekom uporabe. Ako pećnica nije postavljena ispod ploče za kuhanje, a donja strana uređaja je dostupna i mogla bi omogućiti korisniku ili predmetima pohranjenim ispod ploče za kuhanje da dođu u izravan kontakt s donjom stranom ploče za kuhanje, mora se postaviti srednja zaštitna ploča.
• Šperploča ili materijal kuhinjskog korpusa prihvatljivi su za ploču.
• Ploča mora biti uklonjiva radi servisiranja. Vijci koji se koriste za pričvršćivanje ploče moraju biti dostupni nakon instalacije.

ELEKTRIČNI PRIKLJUČAK

Opasnost od požara i strujnog udara.

• Sve električne priključke treba izvesti kvalificirani električar.
• Uređaj mora biti uzemljen.
• Prije izvođenja bilo kakvih radnji provjerite je li uređaj isključen iz napajanja.
• Provjerite jesu li parametri na natpisnoj pločici kompatibilni s električnim vrijednostima mrežnog napajanja.
• Provjerite je li uređaj ispravno instaliran. Labav i neispravan kabel ili utikač (ako je primjenjivo) mogu uzrokovati pregrijavanje priključka.
• Koristite ispravan kabel za napajanje.
• Ne dopustite da se kabel za napajanje zapetlja.
• Provjerite je li instalirana zaštita od udara.
• Koristite stezaljku za rasterećenje kabela.
• Provjerite da kabel za napajanje ili utikač (ako je primjenjivo) ne dodiruju vrući uređaj ili vruće posuđe, kada spajate uređaj na obližnje utičnice.
• Nemojte koristiti adaptere s više utikača i produžne kabele.
• Pazite da ne oštetite utikač (ako je primjenjivo) ili kabel za napajanje. Obratite se našem ovlaštenom servisnom centru ili električaru da zamijeni oštećeni kabel za napajanje.
• Zaštita od udara dijelova pod naponom i izoliranih dijelova mora biti pričvršćena na takav način da se ne može ukloniti bez alata.
• Priključite utikač u utičnicu tek na kraju instalacije. Provjerite postoji li pristup utikaču nakon instalacije.
• Ako je utičnica labava, nemojte priključivati utikač.
• Ne povlačite kabel za napajanje da biste isključili uređaj. Uvijek povucite utikač.
• Koristite samo ispravne uređaje za izolaciju: linijske zaštitne prekidače, osigurače (osigurači s vijcima uklonjeni iz držača), sklopke za zaštitu od zemljospoja i sklopnike.
• Električna instalacija mora imati izolacijski uređaj koji vam omogućuje isključivanje uređaja iz mreže na svim polovima. Izolacijski uređaj mora imati širinu otvora kontakta od najmanje 3 mm.

PRIKLJUČAK PLINA

Kada koristite plinsku bocu, uvijek je držite na ravnoj vodoravnoj površini (s plinskim ventilom na vrhu).

• Sve priključke plina mora izvesti kvalificirana osoba.
• Prije instalacije provjerite jesu li lokalni uvjeti distribucije (vrsta plina i tlak plina) i podešavanje uređaja kompatibilni.
• Provjerite postoji li cirkulacija zraka oko uređaja.
• Informacije o opskrbi plinom nalaze se na natpisnoj pločici.
• Ovaj uređaj nije spojen na uređaj koji evakuira produkte izgaranja. Obavezno spojite uređaj u skladu s važećim propisima o instalaciji. Slijedite zahtjeve za odgovarajuću ventilaciju.

UPORABA

Opasnost od ozljeda, opeklina i strujnog udara.

Uporaba plinskog uređaja za kuhanje rezultira proizvodnjom topline, vlage i produkata izgaranja u prostoriji u kojoj je instaliran. Osigurajte da je kuhinja dobro prozračena, osobito kada je uređaj u uporabi. Produljena intenzivna uporaba uređaja može zahtijevati dodatnu ventilaciju, na primjer povećanje mehaničke ventilacije gdje postoji, dodatnu ventilaciju za sigurno uklanjanje produkata izgaranja u vanjski (vanjski) zrak, uz istovremeno osiguravanje izmjene zraka u prostoriji s dodatnom ventilacijom. Posavjetujte se s kvalificiranom osobom prije instalacije dodatne ventilacije.

• Nemojte mijenjati specifikacije ovog uređaja.
• Uklonite svu ambalažu, naljepnice i zaštitnu foliju (ako je primjenjivo) prije prve uporabe.
• Provjerite da otvori za ventilaciju nisu blokirani.
• Ne dopustite da uređaj ostane bez nadzora tijekom rada.
• Postavite zonu kuhanja na "off" (isključeno) nakon svake uporabe.
• Ne stavljajte pribor za jelo ili poklopce posuda na zone kuhanja. Mogu se zagrijati.
• Ne koristite uređaj mokrim rukama ili kada je u kontaktu s vodom.
• Ne koristite uređaj kao radnu površinu ili kao površinu za pohranu.
• Kada stavljate hranu u vruće ulje, može prskati.

Opasnost od požara i eksplozije

• Masti i ulja pri zagrijavanju mogu oslobađati zapaljive pare. Držite plamen ili zagrijane predmete podalje od masti i ulja kada kuhate s njima.
• Pare koje oslobađa vrlo vruće ulje mogu uzrokovati spontano izgaranje.
• Korišteno ulje, koje može sadržavati ostatke hrane, može uzrokovati požar na nižoj temperaturi od ulja koje se koristi prvi put.
• Ne stavljajte zapaljive proizvode ili predmete koji su mokri od zapaljivih proizvoda u, blizu ili na uređaj.

Opasnost od oštećenja uređaja.

• Ne držite vruće posuđe na upravljačkoj ploči.
• Ne dopustite da posuđe prokuha do suhog.
• Pazite da predmeti ili posuđe ne padnu na uređaj. Površina se može oštetiti.
• Nikada ne ostavljajte plamenik uključen s praznim posuđem ili bez posuđa.
• Ne stavljajte aluminijsku foliju na uređaj.
• Koristite samo stabilno posuđe s ispravnim oblikom i promjerom većim od dimenzija plamenika.
• Provjerite je li posuđe centrirano na plamenicima.
• Ne koristite veliko posuđe koje prelazi rubove uređaja. To može uzrokovati oštećenje površine radne ploče.
• Provjerite da se plamen ne ugasi kada brzo okrenete gumb iz maksimalnog u minimalni položaj.
• Koristite samo pribor isporučen s uređajem.
• Ne postavljajte raspršivač plamena na plamenik.
• Ne dopustite da kisele tekućine, na primjer ocat, limunov sok ili sredstvo za uklanjanje kamenca, dodiruju ploču za kuhanje. To može uzrokovati mat mrlje.
• Promjena boje emajla ili nehrđajućeg čelika nema utjecaja na performanse uređaja.

NJEGA I ČIŠĆENJE

Ne uklanjajte gumbe, ručke ili brtve s upravljačke ploče. Voda može ući u uređaj i uzrokovati oštećenja.

• Redovito čistite uređaj kako biste spriječili propadanje površinskog materijala.
• Isključite uređaj i pustite da se ohladi prije čišćenja.
• Ne koristite mlaz vode i paru za čišćenje uređaja.
• Očistite uređaj vlažnom mekom krpom. Koristite samo neutralne deterdžente. Ne koristite abrazivna sredstva, abrazivne spužve za čišćenje, otapala ili metalne predmete.
• Ne čistite plamenike u perilici posuđa.

SERVIS

• Za popravak uređaja obratite se ovlaštenom servisnom centru. Koristite samo originalne rezervne dijelove.

POSJETITE NAŠU WEB STRANICU ZA:
Dobivanje savjeta o uporabi, brošura, rješavanje problema, informacije o servisu i popravku: www.zanussi.com/support

WWW.ZANUSSI.COM/SHOP

Reference

• Zanussi - Zanussi.com
• Zanussi - Zanussi.com

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Zanussi ZGNN645K, ZGNN645X - Priručnik za plinsku ploču za kuhanje

Dostupni jezici
