Zanussi ZGNN645K, ZGNN645X - Manual de utilizare pentru plita pe gaz

INSTALARE

Consultați capitolele despre siguranță.

ÎNAINTE DE INSTALARE

Înainte de a instala plita, notați informațiile de mai jos de pe plăcuța cu date tehnice. Plăcuța cu date tehnice se află pe partea inferioară a plitei.
Model
PNC
Număr de serie

CERINȚE IMPORTANTE DE SIGURANȚĂ

Această plită trebuie instalată în conformitate cu reglementările privind siguranța gazelor (instalare și utilizare) (ediția actuală) și cu reglementările IEE privind cablarea (ediția actuală).

Asigurarea ventilației

Recomandări detaliate sunt cuprinse în următoarele coduri de practici standard britanice: B.S. 6172/B.S. 5440, Par. 2 și B.S. 6891 Edițiile curente.
Plita nu trebuie instalată într-o cameră de zi cu un volum mai mic de 20 m³. Dacă este instalată într-o cameră cu un volum mai mic de 5 m³, este necesară o aerisire cu o suprafață efectivă de 100 cm². Dacă este instalată într-o cameră cu un volum cuprins între 5 m³ și 10 m³, este necesară o aerisire cu o suprafață efectivă de 50 cm², în timp ce dacă volumul depășește 11 m³, nu este necesară nicio aerisire.
Cu toate acestea, dacă camera are o ușă care se deschide direct spre exterior, nu este necesară nicio aerisire, chiar dacă volumul este cuprins între 5 m³ și 11 m³.
Dacă există alte aparate care ard combustibil în aceeași cameră, trebuie consultată B.S. 5440 Partea 2 Ediția actuală, pentru a determina cerințele necesare de aerisire.

Locație

Plita poate fi amplasată într-o bucătărie, o bucătărie/sufragerie sau o cameră de zi (cu un volum mai mare de 20 m³), dar nu într-o baie sau o cameră de duș.
Distanța minimă la care materialul combustibil poate fi montat deasupra plitei, în linie cu marginile plitei, este de 400 mm. Dacă este montat sub 400 mm, trebuie lăsat un spațiu de 50 mm de la marginile plitei.

CONECTAREA LA GAZ

Orice instalație de gaz trebuie efectuată de un instalator înregistrat GAS SAFE REGISTER.

Asigurați-vă că, odată ce plita este instalată, aceasta este ușor accesibilă pentru inginer în cazul unei defecțiuni.
Producătorul nu va accepta răspunderea, în cazul în care instrucțiunile de mai sus sau oricare dintre celelalte instrucțiuni de siguranță încorporate în acest manual de instrucțiuni sunt ignorate.
La capătul arborelui, care include cotul filetat G 1/2", reglajul este fixat astfel încât șaiba să fie montată între componente, așa cum se arată în diagramă. Înșurubați părțile împreună fără a folosi o forță excesivă.

1. Capătul arborelui cu piuliță
2. Șaiba furnizată cu aparatul
3. Cotul furnizat cu aparatul

Conectarea la alimentarea cu gaz trebuie să se facă cu o conductă rigidă sau semi-rigidă, adică oțel sau cupru.
Conexiunea trebuie să fie adecvată pentru conectarea la R 1/2 (filet tată 1/2 BSP).
Când s-a făcut conexiunea finală, este esențial să se efectueze un test amănunțit de scurgere pe plită și pe instalație.
Asigurați-vă că conducta principală de conectare nu exercită nicio presiune asupra plitei.
Dacă utilizați țevi metalice flexibile, asigurați-vă că acestea sunt conforme cu standardele ISO 10380 și ISO 10807. Aveți grijă ca acestea să nu intre în contact cu părțile mobile și să nu fie strânse. De asemenea, aveți grijă când plita este asamblată cu un cuptor.

Este important să instalați corect cotul, cu umărul de la capătul filetului, montat pe conducta de conectare a plitei.

Nerespectarea asamblării corecte va cauza scurgeri de gaz.

Asigurați-vă că presiunea de alimentare cu gaz a aparatului respectă valorile recomandate.

Conexiune rigidă:
Efectuați conexiunea folosind țevi rigide metalice (cupru cu capăt mecanic).

ÎNLOCUIREA INJECTOARELOR

1. Îndepărtați suporturile pentru vase.
2. Îndepărtați capacele și coroanele arzătorului.
3. Cu o cheie tubulară de 7, scoateți injectoarele și înlocuiți-le cu cele necesare pentru tipul de gaz pe care îl utilizați (consultați tabelul din capitolul "Date tehnice").
4. Asamblați părțile, urmați aceeași procedură în sens invers.
5. Atașați eticheta cu noul tip de alimentare cu gaz lângă conducta de alimentare cu gaz. Puteți găsi această etichetă în pachetul furnizat cu aparatul.

Dacă presiunea gazului de alimentare este variabilă sau diferită de presiunea necesară, trebuie să montați un regulator de presiune aplicabil pe conducta de alimentare cu gaz.

REGLAREA NIVELULUI MINIM

Pentru a regla nivelul minim al arzătoarelor:

1. Aprindeți arzătorul.
2. Rotiți butonul în poziția minimă.
3. Îndepărtați butonul și garnitura.


Aveți grijă să nu deteriorați garnitura. Nu utilizați un instrument ascuțit pentru a o îndepărta.

4. Cu o șurubelniță subțire, reglați poziția șurubului de bypass (A).

5. Dacă schimbați:
   • de la gaz natural G20 20 mbar la gaz lichefiat, strângeți complet șurubul de bypass.
   • de la gaz lichefiat la gaz natural G20 20 mbar, deșurubați șurubul de bypass cu aproximativ 1/4 de tură (1/2 de tură pentru arzătorul Multi Crown).
6. Reasamblați garnitura și butonul.


Asigurați-vă că așezați garnitura exact în poziția inițială.

Asigurați-vă că flacăra nu se stinge când rotiți rapid butonul de la poziția maximă la poziția minimă.

CONECTAREA ELECTRICĂ

• Nu trageți de cablul de alimentare pentru a deconecta aparatul. Trageți întotdeauna de ștecher (dacă este cazul).
• Aparatul nu trebuie conectat cu un cablu prelungitor, un adaptor sau o priză multiplă. Există risc de incendiu.
• Nu lăsați cablul de alimentare să se încălzească până la o temperatură mai mare de 90°C. Cablul trebuie ghidat prin intermediul clemelor fixate pe partea laterală a dulapului, pentru a evita orice contact cu aparatul de sub plită.
• Asigurați-vă că există acces la ștecher după instalare.

Cerințe electrice

Instalația electrică permanentă trebuie să fie conformă cu cele mai recente reglementări I.E.E. și cu reglementările locale ale companiei de electricitate. Pentru propria siguranță, instalarea trebuie făcută de un electrician calificat (de exemplu, compania locală de electricitate sau un antreprenor care se află pe lista Consiliului Național de Inspecție pentru Contractarea Instalațiilor Electrice [NICEIC]).

Producătorul refuză să fie considerat responsabil, dacă aceste măsuri de siguranță nu sunt respectate.

Conexiuni de alimentare

Această plită trebuie conectată la o sursă de alimentare de 220-240 V (~ 50-60 Hz).

Plita are un bloc terminal care este marcat după cum urmează:

• L — Terminal sub tensiune
• N — Terminal neutru
• sau E — Terminal de împământare

Înainte de a efectua conexiunea, asigurați-vă că:

1. Supapa limitatoare și sistemul electric pot suporta sarcina aparatului (consultați plăcuța cu date tehnice)
2. Sistemul de alimentare este echipat cu o conexiune eficientă la pământ, în conformitate cu standardele și reglementările actuale
3. Priza sau întrerupătorul omnipolar utilizat pentru conectare este ușor accesibil cu aparatul instalat.

Aparatul este furnizat cu un cablu de alimentare flexibil cu 3 fire și un ștecher de 3 amperi. Dacă este necesar să schimbați siguranța, utilizați o siguranță de 3 amperi aprobată ASTA (BS 1362).

1. Verde și galben
2. Siguranță de 3 amperi
3. Maro
4. Clema de fixare a cablului
5. Albastru

Firele din cablu sunt colorate după cum urmează:

Verde și galben	Pământ
Albastru	Neutru
Maro	Sub tensiune

Un ștecher tăiat introdus într-o priză de 13 amperi reprezintă un pericol grav de electrocutare. Asigurați-vă că ștecherul tăiat este aruncat în siguranță.

ÎNLOCUIREA CABLULUI DE CONECTARE

Înlocuirea cablului electric trebuie efectuată exclusiv de centrul de service sau de personal cu competențe similare, în conformitate cu reglementările actuale.

Pentru a înlocui cablul de conectare, utilizați numai H03V2V2-F T90 sau un tip echivalent. Asigurați-vă că secțiunea cablului este aplicabilă sarcinii de tensiune și temperaturii de lucru. Firul de împământare galben/verde (B) trebuie să fie cu aproximativ 2 cm mai lung decât firul sub tensiune și firul neutru (A).

1. Conectați firul verde și galben (pământ) la terminalul care este marcat cu litera 'E', sau cu simbolul de împământare , sau colorat în verde și galben.
2. Conectați firul albastru (neutru) la terminalul care este marcat cu litera 'N' sau colorat în albastru.
3. Conectați firul maro (sub tensiune) la terminalul care este marcat cu litera 'L'. Acesta trebuie conectat întotdeauna la faza rețelei. Nu trebuie să existe fire tăiate sau împrăștiate. Clema de fixare a cablului trebuie să fie atașată corect la manta exterioară.

ASAMBLARE

Dacă o unitate de mobilier este instalată la o distanță de 400 mm deasupra plitei, trebuie să existe o distanță minimă de siguranță de 50 mm la stânga sau la dreapta de marginea plitei.

1. Sigiliu furnizat
2. Console furnizate

Instalați aparatul numai pe un blat cu suprafață plană.

POSIBILITĂȚI DE INTRODUCERE

Panoul instalat sub plită trebuie să fie ușor de îndepărtat și să permită un acces facil în cazul în care este necesară o intervenție de asistență tehnică.

Unitate de bucătărie cu ușă sau sertar

1. Panou detașabil
2. Spațiu pentru conexiuni

Unitate de bucătărie cu cuptor

Conectarea electrică a plitei și a cuptorului trebuie instalată separat din motive de siguranță și pentru a permite îndepărtarea ușoară a cuptorului din unitate.

Unitate de bucătărie cu cuptor dublu

DESCRIEREA PRODUSULUI

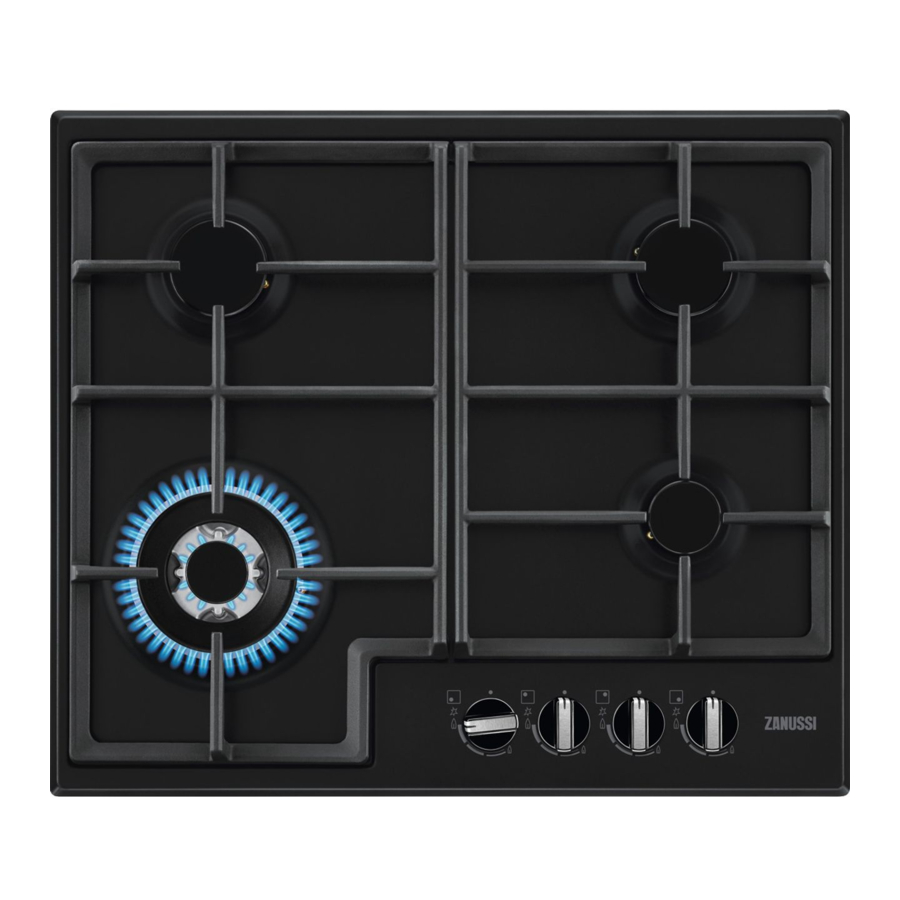

CONFIGURAȚIA SUPRAFEȚEI DE GĂTIT

1. Arzător semi-rapid
2. Arzător Multi Crown
3. Arzător auxiliar
4. Butoane de control

BUTONUL DE CONTROL

Simbol	Descriere
	fără alimentare cu gaz / poziție oprit
	poziție de aprindere / alimentare maximă cu gaz
	alimentare minimă cu gaz

UTILIZAREA ZILNICĂ

Consultați capitolele despre siguranță.

PREZENTARE GENERALĂ A ARZĂTORULUI

1. Capac arzător
2. Coroană arzător
3. Bujie de aprindere
4. Termocuplu

APRINDEREA ARZĂTORULUI

Aprindeți întotdeauna arzătorul înainte de a pune vasele de gătit pe el.

Fiți foarte atenți când folosiți foc deschis în bucătărie. Producătorul declină orice responsabilitate în caz de utilizare greșită a flăcării.

1. Apăsați butonul de control în jos și rotiți-l în sens invers acelor de ceasornic până la poziția de alimentare maximă cu gaz ().
2. Mențineți butonul de control apăsat pentru cel mult 10 secunde. Acest lucru permite termocuplului să se încălzească. Dacă nu, alimentarea cu gaz este întreruptă.
3. Reglați flacăra după ce este regulată.

Dacă după câteva încercări arzătorul nu se aprinde, verificați dacă coroana și capacul său sunt în pozițiile corecte.

Nu mențineți butonul de control apăsat mai mult de 15 secunde. Dacă arzătorul nu se aprinde după 15 secunde, eliberați butonul de control, rotiți-l în poziția oprit și încercați să aprindeți din nou arzătorul după minimum 1 minut.

În absența electricității, puteți aprinde arzătorul fără dispozitiv electric; în acest caz, apropiați arzătorul cu o flacără, rotiți butonul de control în sens invers acelor de ceasornic până la poziția de alimentare maximă cu gaz și apăsați-l în jos. Mențineți butonul de control apăsat pentru cel mult 10 secunde pentru a permite termocuplului să se încălzească.

Dacă arzătorul se stinge accidental, rotiți butonul de control în poziția oprit și încercați să aprindeți din nou arzătorul după minimum 1 minut.

Generatorul de scântei poate porni automat când porniți alimentarea, după instalare sau o pană de curent. Este normal.

Plita este prevăzută cu supape progresive. Acestea fac reglarea flăcării mai precisă.

OPRIREA ARZĂTORULUI

Pentru a stinge flacăra, rotiți butonul în poziția oprit .

Opriți sau reduceți întotdeauna flacăra înainte de a scoate tigăile de pe arzător.

SFATURI ȘI SUGESTII

Consultați capitolele despre siguranță.

VESELĂ

Nu utilizați tigăi din fontă, oale din lut sau ceramică, plăci de grătar sau prăjitor de pâine. Oțelul inoxidabil se poate păta dacă este încălzit prea mult.

Nu puneți aceeași tigaie pe două arzătoare.

Nu puneți oale instabile sau deteriorate pe arzător pentru a preveni vărsările și rănile.

Asigurați-vă că fundul oalelor nu este prea aproape de butonul de control, altfel flacăra încălzește butonul de control.

Asigurați-vă că mânerele oalelor nu sunt deasupra marginii frontale a plitei.

Asigurați-vă că oalele sunt așezate central pe arzător pentru a obține stabilitate maximă și un consum mai mic de gaz.

DIAMETRELE VESELOR

Utilizați vase de gătit cu diametre adecvate dimensiunii arzătoarelor.

Arzător	Diametrul vaselor de gătit (mm)
Multi Crown	180 - 260
Semi-rapid	120 - 220
Auxiliar	80 - 180

ÎNGRIJIRE ȘI CURĂȚARE

Consultați capitolele despre siguranță.

INFORMAȚII GENERALE

• Curățați plita după fiecare utilizare.
• Utilizați întotdeauna vase de gătit cu o bază curată.
• Zgârieturile sau petele întunecate de pe suprafață nu afectează modul în care funcționează plita.
• Utilizați un detergent special adecvat pentru suprafața plitei.

Oțel inoxidabil

• Spălați piesele din oțel inoxidabil cu apă și apoi uscați-le cu o cârpă moale.
• Pentru a îndepărta alimentele arse, grăsimea și petele persistente, lăsați-le să se înmoaie într-o cantitate mică de detergent delicat timp de câteva minute înainte de curățare.
• Utilizați produse de curățare concepute special pentru curățarea oțelului inoxidabil pentru a proteja suprafețele din oțel.
• Nu utilizați produse de curățare care conțin substanțe chimice corozive, cum ar fi clorurile, nu curățați suprafața cu dezinfectanți, îndepărtarea petelor sau a ruginii și detergenți de imersie.

SUPORTURILE PENTRU TIGĂI

Suporturile pentru tigăi nu sunt rezistente la spălarea în mașina de spălat vase. Acestea trebuie spălate manual.

1. Scoateți suporturile pentru tigăi pentru a curăța ușor plita.
   Fiți foarte atenți când înlocuiți suporturile pentru tigăi pentru a preveni deteriorarea suprafeței plitei.
2. Stratul de email poate avea ocazional margini aspre, așa că aveți grijă când spălați manual suporturile pentru tigăi și le uscați. Dacă este necesar, îndepărtați petele persistente cu un detergent sub formă de pastă.
3. După ce curățați suporturile pentru tigăi, asigurați-vă că sunt în pozițiile corecte.
4. Pentru ca arzătorul să funcționeze corect, asigurați-vă că brațele suporturilor pentru tigăi sunt aliniate cu centrul arzătorului.

CURĂȚAREA APARATULUI

•
  Îndepărtați imediat: plasticul topit, folia de plastic, zahărul și alimentele cu zahăr, altfel murdăria poate provoca daune plitei. Aveți grijă să evitați arsurile.
• Îndepărtați când plita este suficient de rece: inelele de calcar, inelele de apă, petele de grăsime, decolorarea metalică lucioasă. Curățați plita cu o cârpă umedă și un detergent neabraziv. După curățare, ștergeți plita cu o cârpă moale.
• Pentru a curăța piesele emailate, capacele și coroanele, spălați-le cu apă caldă cu săpun și uscați-le cu atenție înainte de a le pune înapoi.

CURĂȚAREA BUJIEI

Această caracteristică este obținută printr-o bujie ceramică cu un electrod metalic. Păstrați aceste componente bine curățate pentru a preveni aprinderea dificilă și verificați dacă orificiile coroanei arzătorului nu sunt blocate.

ÎNTREȚINERE PERIODICĂ

Adresați-vă periodic la Centrul de service autorizat local pentru a verifica starea conductei de alimentare cu gaz și a regulatorului de presiune, dacă este montat.

DEPANARE

Consultați capitolele despre siguranță.

CE TREBUIE SĂ FACEȚI DACĂ

Problemă	Cauză posibilă	Remediu
Nu există scânteie când încercați să activați generatorul de scântei.	Plita nu este conectată la o sursă de alimentare electrică sau este conectată incorect.	Verificați dacă plita este conectată corect la sursa de alimentare electrică.
	Siguranța este arsă.	Asigurați-vă că siguranța este cauza defecțiunii. Dacă siguranța se arde din nou și din nou, contactați un electrician calificat.
	Capacul și coroana arzătorului sunt plasate incorect.	Așezați corect capacul și coroana arzătorului.
Flacăra se stinge imediat după aprindere	Termocuplul nu este încălzit suficient.	După aprinderea flăcării, mențineți butonul apăsat pentru cel mult 10 secunde.
Inelul de flacără este neuniform	Coroana arzătorului este blocată cu resturi de mâncare.	Asigurați-vă că injectorul nu este blocat și că coroana arzătorului este curată.

DACĂ NU PUTEȚI GĂSI O SOLUȚIE
Dacă nu puteți găsi singur o soluție la problemă, contactați distribuitorul sau un Centru de service autorizat. Furnizați datele de pe plăcuța de identificare. Asigurați-vă că ați utilizat corect plita. Dacă nu, service-ul efectuat de un tehnician de service sau de un distribuitor nu va fi gratuit, nici măcar în perioada de garanție.
Instrucțiunile despre Centrul de service și condițiile de garanție se află în broșura de garanție.

ETICHETE FURNIZATE CU SACUL DE ACCESORII
Lipiți etichetele adezive după cum este indicat mai jos:

1. Lipiți-o pe cardul de garanție și trimiteți această parte (dacă este cazul).
2. Lipiți-o pe cardul de garanție și păstrați această parte (dacă este cazul).
3. Lipiți-o pe broșura de instrucțiuni.

DATE TE TEHNICE

DIMENSIUNILE UNITĂȚII

Lățime	594 mm
Adâncime	510 mm

DIAMETRE BYPASS

ARZĂTOR	Ø BYPASS 1/100 mm
Multi Crown	57
Semi-rapid	32
Auxiliary	28

ALTE DATE TEHNICE

PUTERE TOTALĂ:	Gaz original:	G20 (2H) 20 mbar	9 kW
	Înlocuire gaz:	G30 (3+) 28-30 mbar	621 g/h
		G31 (3+) 37 mbar	611 g/h
Alimentare electrică:	220-240 V ~ 50-60 Hz Cablu flexibil cu 3 fire cu ștecher neremontabil echipat cu o siguranță cartuș de 3 amperi
Categoria aparatului:	II2H3+
Conexiune gaz:	R 1/2"
Clasa aparatului:	3

ARZĂTOARE PE GAZ PENTRU GAZ NATURAL G20 20 mbar

ARZĂTOR	PUTERE NORMALĂ kW	PUTERE MINIMĂ kW	MARCA INJECTORULUI
Multi Crown	4,0	1,4	146
Semi-rapid	2,0	0,45	96
Auxiliary	1,0	0,33	70

ARZĂTOARE PE GAZ PENTRU GPL G30/G31 28-30/37 mbar

ARZĂTOR	PUTERE NORMALĂ kW	PUTERE MINIMĂ kW	MARCA INJECTORULUI	DEBIT NOMINAL DE GAZ g/h
				G30 28-30 mbar	G31 37 mbar
Multi Crown	3,55	1,4	095	258	254
Semi-rapid	2,0	0,45	71	145	143
Auxiliary	1,0	0,33	50	73	71

EFICIENȚA ENERGETICĂ

INFORMAȚII DESPRE PRODUS CONFORM REGLEMENTĂRII UK ECODESIGN

Identificarea modelului		ZGNN645K, ZGNN645X
Tip de plită		Plită încorporabilă
Număr de arzătoare pe gaz		4
Eficiența energetică per arzător pe gaz (EE gas burner)	Stânga spate - Semi-rapid	54.5%
	Dreapta spate - Semi-rapid	58.1%
	Stânga față - Multi crown	59.7%
	Dreapta față - Auxiliary	nu se aplică
Eficiența energetică pentru plita pe gaz (EE gas hob)		57.4%

BS EN 30-2-1: Aparate de gătit casnice care ard gaz - Partea 2-1: Utilizarea rațională a energiei - Generalități

ECONOMISIREA ENERGIEI

• Înainte de utilizare, asigurați-vă că arzătoarele și suporturile pentru vase sunt asamblate corect.
• Utilizați vase de gătit cu diametre aplicabile dimensiunii arzătoarelor.
• Centrați vasul pe arzător.
• Când încălziți apă, folosiți doar cantitatea de care aveți nevoie.
• Dacă este posibil, puneți întotdeauna capacele pe vasele de gătit.
• Când lichidul începe să fiarbă, reduceți flacăra pentru a fierbe lichidul la foc mic.
• Dacă este posibil, utilizați o oală sub presiune. Consultați manualul de utilizare.

INFORMAȚII DE SIGURANȚĂ

Înainte de instalarea și utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daune care rezultă din instalarea sau utilizarea incorectă. Păstrați întotdeauna instrucțiunile într-un loc sigur și accesibil pentru consultare ulterioară.

SIGURANȚA COPIILOR ȘI A PERSOANELOR VULNERABILE

• Acest aparat poate fi utilizat de copii cu vârsta de peste 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe dacă li s-a acordat supraveghere sau instrucțiuni privind utilizarea aparatului într-un mod sigur și înțeleg pericolele implicate. Copiii cu vârsta mai mică de 8 ani și persoanele cu dizabilități foarte extinse și complexe trebuie ținuți departe de aparat, cu excepția cazului în care sunt supravegheați continuu.
• Copiii trebuie supravegheați pentru a se asigura că nu se joacă cu aparatul.
• Păstrați toate ambalajele departe de copii și aruncați-le în mod corespunzător.
•
  Țineți copiii și animalele de companie departe de aparat atunci când funcționează sau când se răcește. Părțile accesibile devin fierbinți în timpul utilizării.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, acesta trebuie activat.
• Copiii nu trebuie să efectueze curățarea și întreținerea aparatului fără supraveghere.

SIGURANȚĂ GENERALĂ

• Acest aparat este doar pentru gătit.
• Acest aparat este proiectat pentru uz casnic unic într-un mediu interior.
• Acest aparat poate fi utilizat în birouri, camere de hotel, camere de oaspeți tip pensiune, case de oaspeți de la ferme și alte locuri de cazare similare, unde o astfel de utilizare nu depășește nivelurile (medii) de utilizare casnică.
•
  Aparatul și părțile sale accesibile devin fierbinți în timpul utilizării. Trebuie avut grijă pentru a evita atingerea elementelor de încălzire.
•
  Gătitul nesupravegheat pe o plită cu grăsime sau ulei poate fi periculos și poate duce la incendiu.
• Nu folosiți niciodată apă pentru a stinge incendiul de gătit. Opriți aparatul și acoperiți flăcările cu, de exemplu, o pătură de incendiu sau un capac.
•
  Aparatul nu trebuie alimentat printr-un dispozitiv de comutare extern, cum ar fi un temporizator, sau conectat la un circuit care este pornit și oprit în mod regulat de o utilitate.
•
  Procesul de gătit trebuie supravegheat. Un proces de gătit pe termen scurt trebuie supravegheat continuu.
•
  Nu depozitați obiecte pe suprafețele de gătit.
• Obiectele metalice, cum ar fi cuțitele, furculițele, lingurile și capacele, nu trebuie așezate pe suprafața plitei, deoarece se pot încălzi.
• Nu utilizați aparatul înainte de a-l instala în structura încorporată.
• Nu utilizați un aparat de curățat cu abur pentru a curăța aparatul.
• Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de un Service autorizat sau de persoane calificate în mod similar pentru a evita un pericol.
• În cazul în care aparatul este conectat direct la sursa de alimentare, este necesar un întrerupător de izolare omnipolar cu un spațiu de contact. Deconectarea completă în conformitate cu condițiile specificate în categoria de supratensiune III trebuie garantată. Cablul de împământare este exclus din aceasta.
• Când direcționați cablul de alimentare, asigurați-vă că acesta nu intră în contact direct (de exemplu, folosind manșon izolator) cu părți care pot atinge temperaturi de peste 50°C peste temperatura camerei.
•
  Utilizați numai apărătoare de plită proiectate de producătorul aparatului de gătit sau indicate de producătorul aparatului în instrucțiunile de utilizare ca fiind adecvate sau apărătoare de plită încorporate în aparat. Utilizarea apărătoarelor necorespunzătoare poate provoca accidente.

INSTRUCȚIUNI DE SIGURANȚĂ

Acest aparat este adecvat pentru următoarele piețe:

INSTALARE

Doar o persoană calificată trebuie să instaleze acest aparat.

Risc de rănire sau deteriorare a aparatului.

• Îndepărtați tot ambalajul.
• Nu instalați sau utilizați un aparat deteriorat.
• Urmați instrucțiunile de instalare furnizate împreună cu aparatul.
• Păstrați distanța minimă față de alte aparate și unități.
• Aveți întotdeauna grijă când mutați aparatul, deoarece este greu. Purtați întotdeauna mănuși de siguranță și încălțăminte închisă.
• Sigilați suprafețele tăiate cu un etanșant pentru a preveni umflarea cauzată de umiditate.
• Protejați partea inferioară a aparatului de abur și umiditate.
• Nu instalați aparatul adiacent unei uși sau sub o fereastră. Acest lucru previne căderea vaselor de gătit fierbinți de pe aparat când ușa sau fereastra este deschisă.
• Dacă aparatul este instalat deasupra sertarelor, asigurați-vă că spațiul dintre partea inferioară a aparatului și sertarul superior este suficient pentru circulația aerului.
• Partea inferioară a aparatului se poate încălzi în timpul utilizării. Dacă un cuptor nu a fost montat sub plită și partea inferioară a aparatului este accesibilă și ar putea permite unui utilizator sau articolelor depozitate sub plită să intre în contact direct cu partea inferioară a plitei, trebuie montat un panou de protecție intermediar.
• Placajul sau materialul carcasei de bucătărie sunt acceptabile pentru panou.
• Panoul trebuie să fie detașabil pentru service. Șuruburile utilizate pentru fixarea panoului trebuie să fie accesibile după instalare.

CONEXIUNEA ELECTRICĂ

Risc de incendiu și electrocutare.

• Toate conexiunile electrice trebuie efectuate de un electrician calificat.
• Aparatul trebuie să fie împământat.
• Înainte de a efectua orice operațiune, asigurați-vă că aparatul este deconectat de la sursa de alimentare.
• Asigurați-vă că parametrii de pe plăcuța de identificare sunt compatibili cu valorile electrice ale sursei de alimentare principale.
• Asigurați-vă că aparatul este instalat corect. Cablul de alimentare sau ștecherul (dacă este cazul) slăbit și incorect poate face ca terminalul să devină prea fierbinte.
• Utilizați cablul de alimentare corect.
• Nu lăsați cablul de alimentare să se încurce.
• Asigurați-vă că este instalată o protecție împotriva șocurilor.
• Utilizați clema de detensionare a cablului.
• Asigurați-vă că cablul de alimentare sau ștecherul (dacă este cazul) nu ating aparatul fierbinte sau vasele de gătit fierbinți, atunci când conectați aparatul la prizele din apropiere.
• Nu utilizați adaptoare multi-ștecher și cabluri prelungitoare.
• Asigurați-vă că nu provocați daune ștecherului (dacă este cazul) sau cablului de alimentare. Contactați Centrul nostru de service autorizat sau un electrician pentru a schimba un cablu de alimentare deteriorat.
• Protecția împotriva șocurilor a pieselor sub tensiune și izolate trebuie fixată astfel încât să nu poată fi îndepărtată fără unelte.
• Conectați ștecherul la priză numai la sfârșitul instalării. Asigurați-vă că există acces la ștecher după instalare.
• Dacă priza este slăbită, nu conectați ștecherul.
• Nu trageți de cablul de alimentare pentru a deconecta aparatul. Trageți întotdeauna de ștecher.
• Utilizați numai dispozitive de izolare corecte: întrerupătoare de protecție a liniei, siguranțe (siguranțe de tip șurub scoase din suport), declanșatoare de scurgeri la pământ și contactoare.
• Instalația electrică trebuie să aibă un dispozitiv de izolare care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul de izolare trebuie să aibă o lățime de deschidere a contactului de minimum 3 mm.

CONEXIUNEA LA GAZ

Când utilizați o butelie de gaz, păstrați-o întotdeauna pe o suprafață orizontală plană (cu supapa de gaz în partea de sus).

• Toate conexiunile de gaz trebuie efectuate de o persoană calificată.
• Înainte de instalare, asigurați-vă că condițiile locale de distribuție (natura gazului și presiunea gazului) și reglarea aparatului sunt compatibile.
• Asigurați-vă că există circulație a aerului în jurul aparatului.
• Informațiile despre alimentarea cu gaz se află pe plăcuța de identificare.
• Acest aparat nu este conectat la un dispozitiv care evacuează produsele de ardere. Asigurați-vă că conectați aparatul conform reglementărilor de instalare actuale. Respectați cerințele pentru o ventilație adecvată.

UTILIZARE

Risc de rănire, arsuri și electrocutare.

Utilizarea unui aparat de gătit pe gaz duce la producerea de căldură, umiditate și produse de ardere în încăperea în care este instalat. Asigurați-vă că bucătăria este bine ventilată, mai ales când aparatul este în uz. Utilizarea intensivă prelungită a aparatului poate necesita o ventilație suplimentară, de exemplu, creșterea ventilației mecanice acolo unde este prezentă, ventilație suplimentară pentru a elimina în siguranță produsele de ardere în aerul exterior (extern), oferind în același timp schimbări de aer în cameră cu ventilație suplimentară. Consultați o persoană calificată înainte de instalarea ventilației suplimentare.

• Nu modificați specificațiile acestui aparat.
• Îndepărtați toate ambalajele, etichetele și folia de protecție (dacă este cazul) înainte de prima utilizare.
• Asigurați-vă că orificiile de ventilație nu sunt blocate.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Setați zona de gătit pe "off" (oprit) după fiecare utilizare.
• Nu puneți tacâmuri sau capace de cratiță pe zonele de gătit. Se pot încălzi.
• Nu utilizați aparatul cu mâinile ude sau când are contact cu apa.
• Nu utilizați aparatul ca suprafață de lucru sau ca suprafață de depozitare.
• Când puneți alimente în ulei fierbinte, acesta poate stropi.

Risc de incendiu și explozie

• Grăsimile și uleiul, atunci când sunt încălzite, pot elibera vapori inflamabili. Țineți flăcările sau obiectele încălzite departe de grăsimi și uleiuri atunci când gătiți cu ele.
• Vaporii pe care îi eliberează uleiul foarte fierbinte pot provoca combustie spontană.
• Uleiul uzat, care poate conține resturi de alimente, poate provoca incendiu la o temperatură mai scăzută decât uleiul utilizat pentru prima dată.
• Nu puneți produse inflamabile sau articole umede cu produse inflamabile în, lângă sau pe aparat.

Risc de deteriorare a aparatului.

• Nu păstrați vase de gătit fierbinți pe panoul de control.
• Nu lăsați vasele de gătit să fiarbă până la uscare.
• Aveți grijă să nu lăsați obiecte sau vase de gătit să cadă pe aparat. Suprafața poate fi deteriorată.
• Nu lăsați niciodată un arzător aprins cu vase de gătit goale sau fără vase de gătit.
• Nu puneți folie de aluminiu pe aparat.
• Utilizați numai vase de gătit stabile, cu forma și diametrul corecte, mai mari decât dimensiunile arzătorilor.
• Asigurați-vă că vasele de gătit sunt poziționate central pe arzătoare.
• Nu utilizați vase de gătit mari care se suprapun peste marginile aparatului. Acest lucru poate provoca daune suprafeței blatului de lucru.
• Asigurați-vă că flacăra nu se stinge când rotiți rapid butonul de la poziția maximă la cea minimă.
• Utilizați numai accesoriile furnizate împreună cu aparatul.
• Nu instalați un difuzor de flacără pe arzător.
• Nu lăsați lichide acide, de exemplu oțet, suc de lămâie sau detartrant, să atingă plita. Acest lucru poate provoca pete mate.
• Decolorarea emailului sau a oțelului inoxidabil nu are niciun efect asupra performanței aparatului.

ÎNGRIJIRE ȘI CURĂȚARE

Nu scoateți butoanele, mânerele sau garniturile de pe panoul de control. Apa poate pătrunde în interiorul aparatului și poate provoca daune.

• Curățați aparatul în mod regulat pentru a preveni deteriorarea materialului suprafeței.
• Opriți aparatul și lăsați-l să se răcească înainte de curățare.
• Nu utilizați pulverizator de apă și abur pentru a curăța aparatul.
• Curățați aparatul cu o cârpă moale și umedă. Utilizați numai detergenți neutri. Nu utilizați produse abrazive, bureți de curățare abrazivi, solvenți sau obiecte metalice.
• Nu curățați arzătoarele în mașina de spălat vase.

SERVICE

• Pentru a repara aparatul, contactați Centrul de service autorizat. Utilizați numai piese de schimb originale.

VIZITAȚI SITE-UL NOSTRU WEB PENTRU:
Obțineți sfaturi de utilizare, broșuri, depanare, informații despre service și reparații: www.zanussi.com/support

WWW.ZANUSSI.COM/SHOP

Referințe

• Zanussi - Zanussi.com
• Zanussi - Zanussi.com

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Zanussi ZGNN645K, ZGNN645X - Manual de utilizare pentru plita pe gaz

Limbi disponibile
