Zanussi ZGNN752X, ZGNN755X - Manual de utilizare pentru plita pe gaz

INSTALARE

Consultați capitolele referitoare la siguranță.

ÎNAINTE DE INSTALARE

Înainte de a instala plita, notați informațiile de mai jos de pe plăcuța cu date tehnice. Plăcuța cu date tehnice se află pe partea inferioară a plitei.
Model
PNC
Număr de serie

CERINȚE IMPORTANTE DE SIGURANȚĂ

Această plită trebuie instalată în conformitate cu Reglementările privind siguranța gazelor (instalare și utilizare) (ediția actuală) și cu Reglementările IEE privind cablarea (ediția actuală).
Pentru aparatele instalate în Republica Irlanda, vă rugăm să consultați NSAI - Instalarea gazelor menajere I.S. 813 edițiile curente și regulile ETCI pentru instalațiile electrice.

Asigurarea ventilației

Recomandări detaliate sunt cuprinse în următoarele coduri de practici standard britanice: B.S. 6172/B.S. 5440, Par. 2 și B.S. 6891 edițiile curente.
Plita nu trebuie instalată într-o cameră de zi cu un volum mai mic de 20 m³. Dacă este instalată într-o cameră cu un volum mai mic de 5 m³, este necesară o gură de aerisire cu o suprafață efectivă de 100 cm². Dacă este instalată într-o cameră cu un volum între 5 m³ și 10 m³, este necesară o gură de aerisire cu o suprafață efectivă de 50 cm², în timp ce, dacă volumul depășește 11 m³, nu este necesară nicio gură de aerisire.
Cu toate acestea, dacă camera are o ușă care dă direct spre exterior, nu este necesară nicio gură de aerisire, chiar dacă volumul este între 5 m³ și 11 m³.
Dacă există alte aparate care ard combustibil în aceeași cameră, trebuie consultată norma B.S. 5440 Partea 2 ediția actuală, pentru a determina cerințele necesare privind gurile de aerisire.
Pentru aparatele instalate în Republica Irlanda, vă rugăm să consultați NSAI - Instalarea gazelor menajere I.S. 813 edițiile curente, tabelul patru.

Locație

Plita poate fi amplasată într-o bucătărie, într-o bucătărie/sufragerie sau într-o cameră de zi (cu un volum mai mare de 20 m³), dar nu într-o baie sau într-o cameră de duș.
Distanța minimă la care materialul combustibil poate fi montat deasupra plitei, în linie cu marginile plitei, este de 400 mm. Dacă este montat sub 400 mm, trebuie lăsat un spațiu de 50 mm de la marginile plitei.
Pentru aparatele instalate în Republica Irlanda, vă rugăm să consultați NSAI - Instalarea gazelor menajere I.S 813 ediția actuală, secțiunea 7 - Locații permise pentru aparat.

CONECTAREA LA GAZ

Orice instalație de gaz trebuie efectuată de un instalator ÎNREGISTRAT GAS SAFE.

Asigurați-vă că, odată ce plita este instalată, aceasta este ușor accesibilă pentru inginer în cazul unei defecțiuni.
Producătorul nu va accepta nicio răspundere, în cazul în care instrucțiunile de mai sus sau oricare dintre celelalte instrucțiuni de siguranță încorporate în acest manual de instrucțiuni sunt ignorate.
La capătul arborelui, care include cotul filetat G 1/2", reglajul este fixat astfel încât șaiba să fie montată între componente, așa cum se arată în diagramă. Înșurubați părțile împreună fără a folosi o forță excesivă.

1. Capătul arborelui cu piuliță
2. Șaiba furnizată cu aparatul
3. Cotul furnizat cu aparatul

Conectarea la alimentarea cu gaz trebuie făcută cu o conductă rigidă sau semi-rigidă, adică oțel sau cupru.
Conexiunea trebuie să fie adecvată pentru conectarea la R 1/2 (filet exterior de 1/2 BSP).
Când s-a făcut conexiunea finală, este esențial să se efectueze un test amănunțit de scurgeri pe plită și pe instalație.
Asigurați-vă că conducta principală de racordare nu exercită nicio tensiune asupra plitei.
Dacă utilizați țevi metalice flexibile, asigurați-vă că acestea sunt conforme cu standardele ISO 10380 și ISO 10807. Aveți grijă să nu intre în contact cu părțile mobile și să nu fie strânse. De asemenea, aveți grijă când plita este asamblată cu un cuptor.

Este important să instalați corect cotul, cu umărul la capătul filetului, montat pe conducta de conectare a plitei.

Nerespectarea asigurării asamblării corecte va provoca scurgeri de gaz.

Asigurați-vă că presiunea de alimentare cu gaz a aparatului respectă valorile recomandate.

Conexiune rigidă:
Efectuați conexiunea utilizând conducte rigide metalice (cupru cu capăt mecanic).

ÎNLOCUIREA INJECTOARELOR

1. Îndepărtați suporturile pentru tigăi.
2. Îndepărtați capacele și coroanele arzătorului.
3. Cu o cheie tubulară de 7, scoateți injectoarele și înlocuiți-le cu cele necesare pentru tipul de gaz pe care îl utilizați (consultați tabelul din capitolul „Date tehnice”).
4. Asamblați piesele, urmați aceeași procedură invers.
5. Atașați eticheta cu noul tip de alimentare cu gaz lângă conducta de alimentare cu gaz. Puteți găsi această etichetă în pachetul furnizat cu aparatul.

Dacă presiunea de alimentare cu gaz este variabilă sau diferită de presiunea necesară, trebuie să montați un regulator de presiune adecvat pe conducta de alimentare cu gaz.

REGLAREA NIVELULUI MINIM

Pentru a regla nivelul minim al arzătorilor:

1. Aprindeți arzătorul.
2. Rotiți butonul în poziția minimă.
3. Îndepărtați butonul și garnitura.


Aveți grijă să nu deteriorați garnitura. Nu utilizați un instrument ascuțit pentru a o îndepărta.

4. Cu o șurubelniță subțire, reglați poziția șurubului de bypass (A).

5. Dacă schimbați:
   • de la gaz natural G20 20 mbar la gaz petrolier lichefiat, strângeți complet șurubul de bypass.
   • de la gaz petrolier lichefiat la gaz natural G20 20 mbar, deșurubați șurubul de bypass cu aproximativ 1/4 de tură (1/2 de tură pentru arzătorul Multi Crown).
6. Reasamblați garnitura și butonul.


Asigurați-vă că plasați garnitura exact în poziția inițială.

Asigurați-vă că flacăra nu se stinge atunci când rotiți rapid butonul din poziția maximă în poziția minimă.

CONECTAREA ELECTRICĂ

• Nu trageți de cablul de alimentare pentru a deconecta aparatul. Trageți întotdeauna de ștecherul de alimentare (dacă este cazul).
• Aparatul nu trebuie conectat cu un cablu prelungitor, un adaptor sau o priză multiplă. Există risc de incendiu.
• Nu lăsați cablul de alimentare să se încălzească la o temperatură mai mare de 90°C. Cablul trebuie ghidat prin intermediul clemelor fixate pe partea laterală a dulapului, pentru a evita orice contact cu aparatul de sub plită.
• Asigurați-vă că există acces la ștecherul de alimentare după instalare.

Cerințe electrice

Instalația electrică permanentă trebuie să fie conformă cu cele mai recente reglementări I.E.E. și cu reglementările locale ale companiei de electricitate. Pentru propria siguranță, instalarea trebuie efectuată de un electrician calificat (de exemplu, compania dvs. locală de electricitate sau un antreprenor care se află pe lista Consiliului Național de Inspecție pentru Contractarea Instalațiilor Electrice [NICEIC]).

Producătorul refuză să fie considerat responsabil, dacă aceste măsuri de siguranță nu sunt respectate.

Conexiuni de alimentare

Această plită trebuie conectată la o sursă de alimentare de 220-240 V (~ 50-60 Hz).
Plita are un bloc terminal marcat după cum urmează:

• L — Terminal activ
• N — Terminal neutru
• sau E — Terminal de împământare

Înainte de a efectua conexiunea, asigurați-vă că:

1. Supapa limitatoare și sistemul electric pot prelua sarcina aparatului (consultați plăcuța cu date tehnice)
2. Sistemul de alimentare este echipat cu o conexiune eficientă la pământ, în conformitate cu standardele și reglementările curente
3. Priza sau întrerupătorul omnipolar utilizat pentru conectare este ușor accesibil cu aparatul instalat.

Aparatul este furnizat cu un cablu de alimentare flexibil cu 3 conductoare, cu un ștecher de 3 amperi. Dacă este necesar să schimbați siguranța, utilizați o siguranță de 3 amperi aprobată ASTA (BS 1362).

1. Verde și galben
2. Siguranță de 3 amperi
3. Maro
4. Clemă de cablu
5. Albastru

Firele din cablu sunt colorate după cum urmează:

Verde și galben	Pământ
Albastru	Neutru
Maro	Activ

Un ștecher tăiat introdus într-o priză de 13 amperi reprezintă un pericol grav de electrocutare. Asigurați-vă că ștecherul tăiat este aruncat în siguranță.

ÎNLOCUIREA CABLULUI DE CONECTARE

Înlocuirea cablului electric trebuie efectuată exclusiv de centrul de service sau de personal cu competențe similare, în conformitate cu reglementările curente.

Pentru a înlocui cablul de conectare, utilizați numai H03V2V2-F T90 sau un tip echivalent. Asigurați-vă că secțiunea cablului este aplicabilă sarcinii de tensiune și temperaturii de lucru. Firul de împământare galben/verde (B) trebuie să fie cu aproximativ 2 cm mai lung decât firul activ și firul neutru (A).

1. Conectați firul verde și galben (de împământare) la terminalul care este marcat cu litera „E” sau cu simbolul de împământare , sau colorat în verde și galben.
2. Conectați firul albastru (neutru) la terminalul care este marcat cu litera „N” sau colorat în albastru.
3. Conectați firul maro (activ) la terminalul care este marcat cu litera „L”. Trebuie să fie întotdeauna conectat la faza rețelei. Nu trebuie să existe fire tăiate sau fire rătăcite. Clema cablului trebuie să fie atașată corect la manta exterioară.

ANSAMBLARE

Dacă o unitate de mobilier este instalată la o distanță de 400 mm deasupra plitei, trebuie să existe o distanță minimă de siguranță de 50 mm la stânga sau la dreapta de marginea plitei.

1. Sigiliu furnizat
2. Suporturi furnizate

Instalați aparatul numai pe un blat de lucru cu o suprafață plană.

POSIBILITĂȚI DE INTRODUCERE

Panoul instalat sub plită trebuie să fie ușor de îndepărtat și să permită un acces ușor în cazul în care este necesară o intervenție de asistență tehnică.

Unitate de bucătărie cu ușă sau sertar

1. Panou detașabil
2. Spațiu pentru conexiuni

Unitate de bucătărie cu cuptor

Conexiunea electrică a plitei și a cuptorului trebuie instalată separat din motive de siguranță și pentru a permite îndepărtarea ușoară a cuptorului din unitate.

Unitate de bucătărie cu cuptor dublu

DESCRIEREA PRODUSULUI

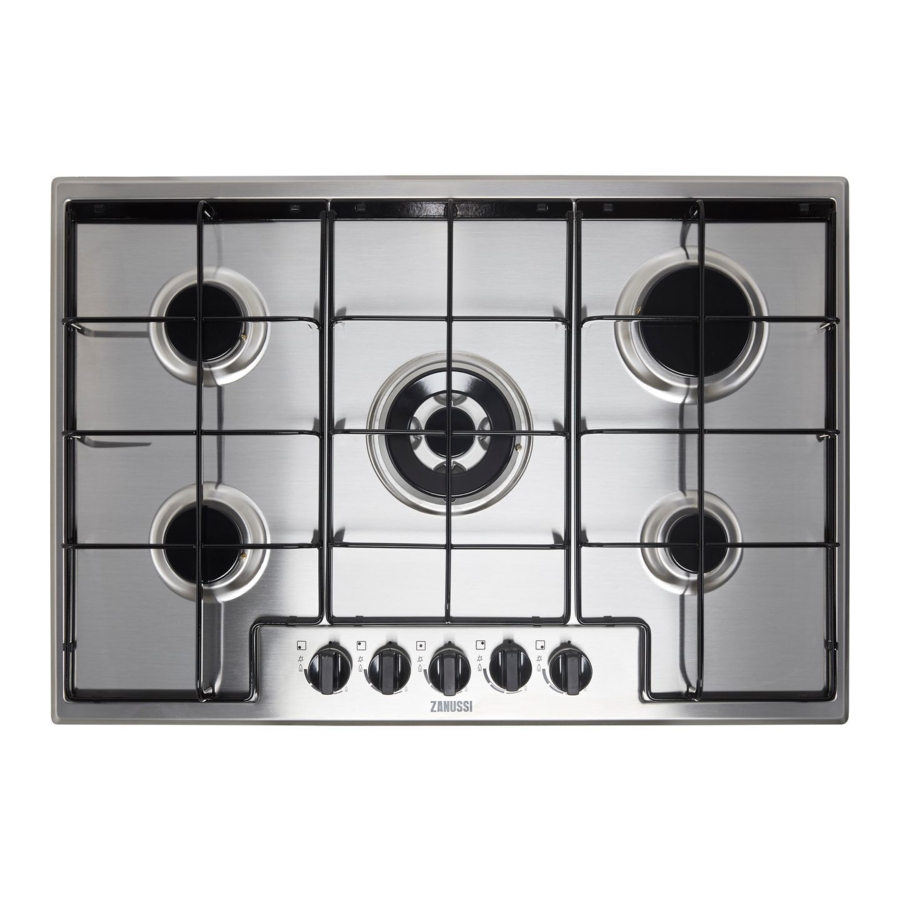

CONFIGURAȚIA SUPRAFEȚEI DE GĂTIT

1. Arzător semi-rapid
2. Arzător Multi Crown
3. Arzător rapid
4. Arzător auxiliar
5. Butoane de comandă

BUTON DE COMANDĂ

Simbol	Descriere
	fără alimentare cu gaz / poziție oprit
	poziția de aprindere / alimentare maximă cu gaz
	alimentare minimă cu gaz

UTILIZAREA ZILNICĂ

Consultați capitolele referitoare la siguranță.

PREZENTARE GENERALĂ ARZĂTOR

1. Capac arzător
2. Coroană arzător
3. Bujie
4. Termocuplu

APRINDEREA ARZĂTORULUI

Aprindeți întotdeauna arzătorul înainte de a pune vasele pe el.

Fiți foarte atenți când utilizați foc deschis în mediul bucătăriei. Producătorul declină orice responsabilitate în caz de utilizare greșită a flăcării.

1. Apăsați butonul de comandă în jos și rotiți-l în sens invers acelor de ceasornic în poziția de alimentare maximă cu gaz ().
2. Mențineți butonul de comandă apăsat timp de maximum 10 secunde. Acest lucru permite termocuplului să se încălzească. În caz contrar, alimentarea cu gaz este întreruptă.
3. Reglați flacăra după ce aceasta este regulată.

Dacă după câteva încercări arzătorul nu se aprinde, verificați dacă coroana și capacul acesteia sunt în pozițiile corecte.

Nu mențineți butonul de comandă apăsat mai mult de 15 secunde. Dacă arzătorul nu se aprinde după 15 secunde, eliberați butonul de comandă, rotiți-l în poziția oprit și încercați să aprindeți din nou arzătorul după minimum 1 minut.

În absența energiei electrice, puteți aprinde arzătorul fără dispozitiv electric; în acest caz, apropiați arzătorul cu o flacără, rotiți butonul de comandă în sens invers acelor de ceasornic în poziția de alimentare maximă cu gaz și apăsați-l în jos. Mențineți butonul de comandă apăsat timp de maximum 10 secunde pentru a permite termocuplului să se încălzească.

Dacă arzătorul se stinge accidental, rotiți butonul de comandă în poziția oprit și încercați să aprindeți din nou arzătorul după minimum 1 minut.

Generatorul de scântei poate porni automat când porniți alimentarea de la rețea, după instalare sau o pană de curent. Este normal.

Plita este prevăzută cu supape progresive. Acestea fac ca reglarea flăcării să fie mai precisă.

OPRIREA ARZĂTORULUI

Pentru a stinge flacăra, rotiți butonul în poziția oprit .

Reduceți întotdeauna flacăra sau opriți-o înainte de a scoate tigăile de pe arzător.

SUGESTII ȘI SFATURI

Consultați capitolele referitoare la siguranță.

VESELĂ

Nu utilizați tigăi din fontă, oale din lut sau ceramică, plăci de grătar sau de prăjitor. Oțelul inoxidabil se poate păta dacă este prea încălzit.

Nu puneți aceeași tigaie pe două arzătoare.

Nu puneți oale instabile sau deteriorate pe arzător pentru a preveni vărsările și rănile.

Asigurați-vă că fundul oalelor nu este prea aproape de butonul de comandă, altfel flacăra încălzește butonul de comandă.

Asigurați-vă că mânerele oalelor nu sunt deasupra marginii frontale a plitei.

Asigurați-vă că oalele sunt așezate central pe arzător pentru a obține stabilitate maximă și un consum mai mic de gaz.

DIAMETRELE VESELEI

Utilizați vase cu diametre aplicabile la dimensiunea arzătoarelor.

Arzător	Diametrul vaselor (mm)
Multi Crown	180 - 260
Rapid	160 - 260
Semi-rapid (față)	120 - 180
Semi-rapid (spate)	120 - 240
Auxiliar	80 - 180

ÎNGRIJIRE ȘI CURĂȚARE

Consultați capitolele referitoare la siguranță.

INFORMAȚII GENERALE

• Curățați plita după fiecare utilizare.
• Utilizați întotdeauna vase cu o bază curată.
• Zgârieturile sau petele întunecate de pe suprafață nu afectează modul în care funcționează plita.
• Utilizați un detergent special adecvat pentru suprafața plitei.

Oțel inoxidabil

• Spălați piesele din oțel inoxidabil cu apă și apoi uscați-le cu o cârpă moale.
• Pentru a îndepărta alimentele arse, grăsimea și petele persistente, lăsați-le să se înmoaie într-o cantitate mică de detergent blând timp de câteva minute înainte de curățare.
• Utilizați produse de curățare concepute special pentru curățarea oțelului inoxidabil pentru a proteja suprafețele din oțel.
• Nu utilizați produse de curățare care conțin substanțe chimice corozive, cum ar fi clorurile, nu curățați suprafața cu dezinfectanți, îndepărtarea petelor sau a ruginii și detergenți de imersie.

SUPORTURI PENTRU TIGĂI

Suporturile pentru tigăi nu sunt rezistente la spălarea în mașina de spălat vase. Acestea trebuie spălate manual.

1. Îndepărtați suporturile pentru tigăi pentru a curăța cu ușurință plita.
   Fiți foarte atenți când înlocuiți suporturile pentru tigăi pentru a preveni deteriorarea părții superioare a plitei.
2. Învelișul de email poate avea ocazional margini aspre, așa că aveți grijă când spălați manual suporturile pentru tigăi și le uscați. Dacă este necesar, îndepărtați petele persistente cu un detergent sub formă de pastă.
3. După ce curățați suporturile pentru tigăi, asigurați-vă că sunt în pozițiile corecte
4. Pentru ca arzătorul să funcționeze corect, asigurați-vă că brațele suporturilor pentru tigăi sunt aliniate cu centrul arzătorului.


CURĂȚAREA APARATULUI

•
  Îndepărtați imediat: plasticul topit, folia de plastic, zahărul și alimentele cu zahăr, altfel, murdăria poate provoca daune plitei. Aveți grijă să evitați arsurile.
• Îndepărtați când plita este suficient de rece: inele de calcar, inele de apă, pete de grăsime, decolorare metalică lucioasă. Curățați plita cu o cârpă umedă și un detergent non-abraziv. După curățare, ștergeți plita cu o cârpă moale.
• Pentru a curăța piesele emailate, capacele și coroanele, spălați-le cu apă caldă și săpun și uscați-le cu atenție înainte de a le pune înapoi.

CURĂȚAREA BUJIEI

Această caracteristică se obține printr-o bujie ceramică cu un electrod metalic. Păstrați aceste componente bine curățate pentru a preveni aprinderea dificilă și verificați dacă orificiile coroanei arzătorului nu sunt obstrucționate.

ÎNTREȚINERE PERIODICĂ

Adresați-vă periodic Centrului de service autorizat local pentru a verifica starea conductei de alimentare cu gaz și a regulatorului de presiune, dacă este montat.

DEPANARE

Consultați capitolele referitoare la siguranță.

CE TREBUIE SĂ FACEȚI DACĂ

Problemă	Cauză posibilă	Remediu
Nu există scânteie când încercați să activați generatorul de scântei.	Plita nu este conectată la o sursă de alimentare electrică sau este conectată incorect.	Verificați dacă plita este conectată corect la sursa de alimentare electrică.
	Siguranța este arsă.	Asigurați-vă că siguranța este cauza defecțiunii. Dacă siguranța se arde din nou și din nou, contactați un electrician calificat.
	Capacul și coroana arzătorului sunt plasate incorect.	Așezați corect capacul și coroana arzătorului.
Flacăra se stinge imediat după aprindere	Termocuplul nu este încălzit suficient.	După aprinderea flăcării, mențineți butonul apăsat timp de maximum 10 secunde.
Inelul de flacără este neuniform	Coroana arzătorului este blocată cu resturi de mâncare.	Asigurați-vă că injectorul nu este blocat și coroana arzătorului este curată.

DACĂ NU GĂSIȚI O SOLUȚIE
Dacă nu puteți găsi singur o soluție la problemă, contactați distribuitorul sau un centru de service autorizat. Furnizați datele de pe plăcuța de identificare. Asigurați-vă că ați utilizat corect plita. În caz contrar, service-ul de către un tehnician de service sau un distribuitor nu va fi gratuit, nici măcar în perioada de garanție.
Instrucțiunile despre Centrul de service și condițiile de garanție se află în broșura de garanție.

ETICHETE FURNIZATE CU PUNGĂ DE ACCESORII
Lipiți etichetele adezive așa cum este indicat mai jos:

1. Lipiți-o pe cardul de garanție și trimiteți această parte (dacă este cazul).
2. Lipiți-o pe cardul de garanție și păstrați această parte (dacă este cazul).
3. Lipiți-o pe broșura de instrucțiuni.

DATE TE TEHNICE

DIMENSIUNILE UNITĂȚII

Lățime	744 mm
Adâncime	510 mm

DIAMETRE BYPASS

ARZĂTOR	Ø BYPASS 1/100 mm
Multi Crown	57
Rapid	42
Semi-rapid	32
Auxiliary	28

ALTE DATE TEHNICE

PUTERE TOTALĂ:	Gaz original:	G20 (2H) 20 mbar	12,0 kW
	Înlocuire gaz:	G30 (3+) 28-30 mbar	825 g/h
		G31 (3+) 37 mbar	811 g/h
Alimentare electrică:	220-240 V ~ 50-60 Hz Cablu flexibil cu 3 conductori, cu ștecher neînlocuibil echipat cu o siguranță cartuș de 3 amperi
Categoria aparatului:	II2H3+
Conexiune gaz:	R 1/2"
Clasa aparatului:	3

ARZĂTOARE PE GAZ PENTRU GAZ NATURAL G20 20 mbar

ARZĂTOR	PUTERE NORMALĂ kW	PUTERE MINIMĂ kW	MARCA INJECTORULUI
Multi Crown	4,0	1,4	146
Rapid	3,0	0,75	119
Semi-rapid	2,0	0,45	96
Auxiliary	1,0	0,33	70

ARZĂTOARE PE GAZ PENTRU GPL G30/G31 28-30/37 mbar

ARZĂTOR		PUTERE NORMALĂ kW		PUTERE MINIMĂ kW		MARCA INJECTORULUI		DEBIT GAZ NOMINAL g/h
								G30 28-30 mbar		G31 37 mbar
Multi Crown		3,55		1,4		095		258		254
Rapid		2,8		0,75		86		204		200
Semi-rapid		2,0		0,45		71		145		143
Auxiliary		1,0		0,33		50		73		71

EFICIENȚĂ ENERGETICĂ

INFORMAȚII DESPRE PRODUS CONFORM REGLEMENTĂRILOR EUROPENE ȘI BRITANICE ECODESIGN

Identificarea modelului		ZGNN752X
Tipul de plită		Plită încorporată
Numărul de arzătoare pe gaz		5
Eficiența energetică per arzător pe gaz (EE gas burner)	Stânga spate - Semi-rapid	61.2%
	Dreapta spate - Rapid	54.4%
	Centru mijloc - Multi Crown	54.7%
	Stânga față - Semi-rapid	57.6%
	Dreapta față - Auxiliary	nu se aplică
Eficiența energetică pentru plita pe gaz (EE gas hob)		57.0%
Identificarea modelului		ZGNN755X
Tipul de plită		Plită încorporată
Numărul de arzătoare pe gaz		5
Eficiența energetică per arzător pe gaz (EE gas burner)	Stânga spate - Semi-rapid	55.9%
	Dreapta spate - Rapid	56.4%
	Centru mijloc - Multi Crown	55.0%
	Stânga față - Semi-rapid	55.0%
	Dreapta față - Auxiliary	nu se aplică
Eficiența energetică pentru plita pe gaz (EE gas hob)		55.6%

EN 30-2-1: Aparate de gătit casnice care ard gaz - Partea 2-1: Utilizarea rațională a energiei - General

ECONOMISIREA ENERGIEI

• Înainte de utilizare, asigurați-vă că arzătoarele și suporturile pentru tigaie sunt asamblate corect.
• Utilizați vase cu diametre aplicabile dimensiunii arzătoarelor.
• Centrați vasul pe arzător.
• Când încălziți apă, folosiți doar cantitatea de care aveți nevoie.
• Dacă este posibil, puneți întotdeauna capacele pe vase.
• Când lichidul începe să fiarbă, reduceți flacăra pentru a fierbe lichidul abia.
• Dacă este posibil, utilizați o oală sub presiune. Consultați manualul de utilizare.

INFORMAȚII PRIVIND SIGURANȚA

Înainte de instalarea și utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daune rezultate din instalarea sau utilizarea incorectă. Păstrați întotdeauna instrucțiunile într-un loc sigur și accesibil pentru consultare ulterioară.

SIGURANȚA COPIILOR ȘI A PERSOANELOR VULNERABILE

• Acest aparat poate fi utilizat de copiii cu vârsta de 8 ani și peste și de persoanele cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, dacă li s-a acordat supraveghere sau instrucțiuni privind utilizarea aparatului într-un mod sigur și înțeleg pericolele implicate. Copiii cu vârsta mai mică de 8 ani și persoanele cu dizabilități foarte extinse și complexe trebuie ținuți departe de aparat, cu excepția cazului în care sunt supravegheați continuu.
• Copiii trebuie supravegheați pentru a se asigura că nu se joacă cu aparatul.
• Nu lăsați ambalajul la îndemâna copiilor și aruncați-l în mod corespunzător.
•
  Țineți copiii și animalele de companie departe de aparat când acesta funcționează sau când se răcește. Părțile accesibile devin fierbinți în timpul utilizării.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, acesta trebuie activat.
• Copiii nu trebuie să efectueze curățarea și întreținerea aparatului fără supraveghere.

SIGURANȚĂ GENERALĂ

• Acest aparat este destinat numai gătitului.
• Acest aparat este proiectat pentru uz casnic individual într-un mediu interior.
• Acest aparat poate fi utilizat în birouri, camere de oaspeți de hotel, camere de oaspeți tip pensiune, case de oaspeți din ferme și alte unități de cazare similare, unde o astfel de utilizare nu depășește nivelurile de utilizare casnică (medie).
•
  Aparatul și părțile sale accesibile devin fierbinți în timpul utilizării. Trebuie avut grijă să se evite atingerea elementelor de încălzire.
•
  Gătitul nesupravegheat pe o plită cu grăsime sau ulei poate fi periculos și poate duce la incendiu.
• Nu folosiți niciodată apă pentru a stinge incendiul de gătit. Opriți aparatul și acoperiți flăcările cu, de exemplu, o pătură de incendiu sau un capac.
•
  Aparatul nu trebuie alimentat printr-un dispozitiv de comutare extern, cum ar fi un temporizator, sau conectat la un circuit care este pornit și oprit în mod regulat de o utilitate.
•
  Procesul de gătit trebuie supravegheat. Un proces de gătit pe termen scurt trebuie supravegheat continuu.
•
  Nu depozitați obiecte pe suprafețele de gătit.
• Obiectele metalice, cum ar fi cuțitele, furculițele, lingurile și capacele, nu trebuie așezate pe suprafața plitei, deoarece se pot înfierbânta.
• Nu utilizați aparatul înainte de a-l instala în structura încorporată.
• Nu utilizați un aparat de curățat cu abur pentru a curăța aparatul.
• Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de un Service autorizat sau de persoane calificate în mod similar, pentru a evita un pericol.
• Când aparatul este conectat direct la sursa de alimentare, este necesar un întrerupător de izolare pe toți polii cu un spațiu de contact. Trebuie garantată deconectarea completă în conformitate cu condițiile specificate în categoria de supratensiune III. Cablul de împământare este exclus din aceasta.
• Când dirijați cablul de alimentare, asigurați-vă că cablul nu intră în contact direct (de exemplu, folosind o manșon izolator) cu părți care pot atinge temperaturi de peste 50°C peste temperatura camerei.
•
  Utilizați numai apărători de plită proiectate de producătorul aparatului de gătit sau indicate de producătorul aparatului în instrucțiunile de utilizare ca fiind adecvate sau apărători de plită încorporate în aparat. Utilizarea apărătorilor necorespunzători poate provoca accidente.

INSTRUCȚIUNI DE SIGURANȚĂ

Acest aparat este adecvat pentru următoarele piețe:

INSTALARE

Instalarea acestui aparat trebuie efectuată numai de o persoană calificată.

Risc de rănire sau deteriorare a aparatului.

• Îndepărtați tot ambalajul.
• Nu instalați și nu utilizați un aparat deteriorat.
• Urmați instrucțiunile de instalare furnizate împreună cu aparatul.
• Păstrați distanța minimă față de alte aparate și unități.
• Fiți întotdeauna atent când mutați aparatul, deoarece este greu. Purtați întotdeauna mănuși de siguranță și încălțăminte închisă.
• Sigilați suprafețele tăiate cu un material de etanșare pentru a preveni umflarea cauzată de umezeală.
• Protejați partea inferioară a aparatului de abur și umezeală.
• Nu instalați aparatul lângă o ușă sau sub o fereastră. Acest lucru împiedică căderea vaselor de gătit fierbinți de pe aparat când ușa sau fereastra este deschisă.
• Dacă aparatul este instalat deasupra sertarelor, asigurați-vă că spațiul dintre partea inferioară a aparatului și sertarul superior este suficient pentru circulația aerului.
• Partea inferioară a aparatului se poate încălzi în timpul utilizării. Dacă un cuptor nu a fost montat sub plită și partea inferioară a aparatului este accesibilă și ar putea permite unui utilizator sau articolelor depozitate sub plită să intre în contact direct cu partea inferioară a plitei, trebuie montat un panou de protecție intermediar.
• Placajul sau materialul carcasei de bucătărie sunt acceptabile pentru panou.
• Panoul trebuie să fie detașabil pentru service. Șuruburile folosite pentru fixarea panoului trebuie să fie accesibile după instalare.

CONEXIUNEA ELECTRICĂ

Risc de incendiu și electrocutare.

• Toate conexiunile electrice trebuie efectuate de un electrician calificat.
• Aparatul trebuie să fie împământat.
• Înainte de a efectua orice operațiune, asigurați-vă că aparatul este deconectat de la sursa de alimentare.
• Asigurați-vă că parametrii de pe plăcuța de identificare sunt compatibili cu valorile electrice ale sursei de alimentare principale.
• Asigurați-vă că aparatul este instalat corect. Cablul de alimentare sau ștecherul (dacă este cazul) slăbit și incorect pot face ca terminalul să devină prea fierbinte.
• Utilizați cablul de alimentare corect.
• Nu lăsați cablul de alimentare să se încâlcească.
• Asigurați-vă că este instalată o protecție împotriva șocurilor.
• Utilizați clema de detensionare a cablului.
• Asigurați-vă că cablul de alimentare sau ștecherul (dacă este cazul) nu ating aparatul fierbinte sau vasele de gătit fierbinți, când conectați aparatul la prizele din apropiere.
• Nu utilizați adaptoare multi-ștecher și cabluri prelungitoare.
• Asigurați-vă că nu provocați deteriorări ale ștecherului (dacă este cazul) sau ale cablului de alimentare. Contactați Centrul nostru de service autorizat sau un electrician pentru a schimba un cablu de alimentare deteriorat.
• Protecția împotriva șocurilor a pieselor sub tensiune și izolate trebuie fixată astfel încât să nu poată fi îndepărtată fără unelte.
• Conectați ștecherul la priză numai la sfârșitul instalării. Asigurați-vă că există acces la ștecher după instalare.
• Dacă priza este slăbită, nu conectați ștecherul.
• Nu trageți de cablul de alimentare pentru a deconecta aparatul. Trageți întotdeauna de ștecher.
• Utilizați numai dispozitive de izolare corecte: întrerupătoare de protecție a liniei, siguranțe (siguranțe de tip șurub scoase din suport), declanșatoare de scurgeri la pământ și contactoare.
• Instalația electrică trebuie să aibă un dispozitiv de izolare care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul de izolare trebuie să aibă o lățime de deschidere a contactului de minimum 3 mm.

CONEXIUNEA LA GAZ

Când utilizați o butelie de gaz, păstrați-o întotdeauna pe o suprafață orizontală plană (cu supapa de gaz în partea de sus).

• Toate conexiunile de gaz trebuie efectuate de o persoană calificată.
• Înainte de instalare, asigurați-vă că condițiile locale de distribuție (natura gazului și presiunea gazului) și reglarea aparatului sunt compatibile.
• Asigurați-vă că există circulație a aerului în jurul aparatului.
• Informațiile despre alimentarea cu gaz se află pe plăcuța de identificare.
• Acest aparat nu este conectat la un dispozitiv care evacuează produsele de ardere. Asigurați-vă că conectați aparatul conform reglementărilor de instalare curente. Respectați cerințele pentru o ventilație adecvată.

UTILIZARE

Risc de rănire, arsuri și electrocutare.

Utilizarea unui aparat de gătit pe gaz are ca rezultat producerea de căldură, umiditate și produse de ardere în încăperea în care este instalat. Asigurați-vă că bucătăria este bine ventilată, mai ales când aparatul este în uz. Utilizarea intensivă prelungită a aparatului poate necesita ventilație suplimentară, de exemplu creșterea ventilației mecanice acolo unde este prezentă, ventilație suplimentară pentru a elimina în siguranță produsele de ardere în aerul exterior (extern), oferind în același timp schimbări de aer în cameră cu ventilație suplimentară. Consultați o persoană calificată înainte de instalarea ventilației suplimentare.

• Nu schimbați specificațiile acestui aparat.
• Îndepărtați tot ambalajul, etichetele și folia de protecție (dacă este cazul) înainte de prima utilizare.
• Asigurați-vă că orificiile de ventilație nu sunt blocate.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Setați zona de gătit pe „oprit” după fiecare utilizare.
• Nu puneți tacâmuri sau capace de cratițe pe zonele de gătit. Ele se pot înfierbânta.
• Nu utilizați aparatul cu mâinile ude sau când are contact cu apa.
• Nu utilizați aparatul ca suprafață de lucru sau ca suprafață de depozitare.
• Când puneți alimente în ulei fierbinte, acesta poate stropi.

Risc de incendiu și explozie

• Grăsimile și uleiul atunci când sunt încălzite pot elibera vapori inflamabili. Țineți flăcările sau obiectele încălzite departe de grăsimi și uleiuri atunci când gătiți cu ele.
• Vaporii pe care îi eliberează uleiul foarte fierbinte pot provoca combustie spontană.
• Uleiul uzat, care poate conține resturi de mâncare, poate provoca incendiu la o temperatură mai scăzută decât uleiul folosit pentru prima dată.
• Nu puneți produse inflamabile sau articole umede cu produse inflamabile în, lângă sau pe aparat.

Risc de deteriorare a aparatului.

• Nu păstrați vase fierbinți pe panoul de control.
• Nu lăsați vasele să fiarbă uscate.
• Aveți grijă să nu lăsați obiecte sau vase să cadă pe aparat. Suprafața poate fi deteriorată.
• Nu lăsați niciodată un arzător pornit cu vase goale sau fără vase.
• Nu puneți folie de aluminiu pe aparat.
• Utilizați numai vase stabile, cu forma și diametrul corecte, mai mari decât dimensiunile arzătoarelor.
• Asigurați-vă că vasele sunt poziționate central pe arzătoare.
• Nu utilizați vase mari care se suprapun peste marginile aparatului. Acest lucru poate provoca deteriorarea suprafeței blatului.
• Asigurați-vă că flacăra nu se stinge când rotiți rapid butonul din poziția maximă în poziția minimă.
• Utilizați numai accesoriile furnizate împreună cu aparatul.
• Nu instalați un difuzor de flacără pe arzător.
• Nu lăsați lichide acide, de exemplu oțet, suc de lămâie sau detartrant, să atingă plita. Acest lucru poate provoca pete mate.
• Decolorarea emailului sau a oțelului inoxidabil nu are niciun efect asupra performanței aparatului.

ÎNGRIJIRE ȘI CURĂȚARE

Nu scoateți butoanele, manetele sau garniturile de pe panoul de control. Apa poate pătrunde în interiorul aparatului și poate provoca daune.

• Curățați aparatul în mod regulat pentru a preveni deteriorarea materialului suprafeței.
• Opriți aparatul și lăsați-l să se răcească înainte de curățare.
• Nu utilizați jet de apă și abur pentru a curăța aparatul.
• Curățați aparatul cu o cârpă moale și umedă. Utilizați numai detergenți neutri. Nu utilizați produse abrazive, bureți de curățare abrazivi, solvenți sau obiecte metalice.
• Nu curățați arzătoarele în mașina de spălat vase.

SERVICE

• Pentru a repara aparatul, contactați Centrul de service autorizat. Utilizați numai piese de schimb originale.

VIZITAȚI WEBSITE-UL NOSTRU PENTRU A:
Obține sfaturi de utilizare, broșuri, depanare, informații despre service și reparații: www.zanussi.com/support

Referințe

• Zanussi - Zanussi.com

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Zanussi ZGNN752X, ZGNN755X - Manual de utilizare pentru plita pe gaz

Limbi disponibile
