Zanussi ZGNN752X, ZGNN755X - Gaz plitasi qo'llanmasi

O'RNATISH

Xavfsizlik bo'limlariga murojaat qiling.

O'RNATISHDAN OLDIN

Pishirish panelini o'rnatishdan oldin, quyidagi ma'lumotlarni nominal plastinkadan yozib oling. Nominal plastinka pishirish panelining pastki qismida joylashgan.
Model
PNC
Seriya raqami

MUHIM XAVFSIZLIK TALABLARI

Ushbu pishirish paneli Gaz xavfsizligi (o'rnatish va foydalanish) qoidalari (joriy nashr) va IEE simlarni ulash qoidalari (joriy nashr) ga muvofiq o'rnatilishi kerak.
Irlandiya Respublikasida o'rnatilgan jihozlar uchun iltimos, NSAI- Maishiy gazni o'rnatish I.S. 813 joriy nashrlariga va Elektr o'rnatish uchun ETCI qoidalariga murojaat qiling.

Ventilyatsiya uchun ta'minot

Batafsil tavsiyalar quyidagi Britaniya standartlari amaliyot kodeksida mavjud: B.S. 6172/B.S. 5440, Par. 2 va B.S. 6891 joriy nashrlar.
Pishirish paneli hajmi 20 m³ dan kam bo'lgan yotoqxonaga o'rnatilmasligi kerak. Agar u hajmi 5 m³ dan kam bo'lgan xonaga o'rnatilgan bo'lsa, samarali maydoni 100 sm² bo'lgan havo teshigi talab qilinadi. Agar u hajmi 5 m³ dan 10 m³ gacha bo'lgan xonaga o'rnatilgan bo'lsa, samarali maydoni 50 sm² bo'lgan havo teshigi talab qilinadi, hajmi 11 m³ dan oshsa, havo teshigi talab qilinmaydi.
Biroq, agar xonada to'g'ridan-to'g'ri tashqariga ochiladigan eshik bo'lsa, havo teshigi talab qilinmaydi, hatto hajm 5 m³ va 11 m³ orasida bo'lsa ham.
Agar xonada boshqa yoqilg'i yoqadigan jihozlar bo'lsa, kerakli havo teshigi talablarini aniqlash uchun B.S. 5440 2-qism joriy nashriga murojaat qilish kerak.
Irlandiya Respublikasida o'rnatilgan jihozlar uchun iltimos, NSAI- Maishiy gazni o'rnatish I.S. 813 joriy nashrlar to'rtinchi jadvaliga murojaat qiling.

Joylashuv

Pishirish paneli oshxonada, oshxona/ovqat xonasida yoki yotoqxonada (hajmi 20 m³ dan katta), lekin hammom yoki dushxonada emas, joylashishi mumkin.
Yonuvchan materialning pishirish panelining qirralari bilan bir xil bo'lgan pishirish paneli ustiga o'rnatilishi mumkin bo'lgan minimal masofa 400 mm. Agar u 400 mm dan pastroq o'rnatilgan bo'lsa, pishirish panelining qirralaridan 50 mm joy qoldirilishi kerak.
Irlandiya Respublikasida o'rnatilgan jihozlar uchun iltimos, NSAI- Maishiy gazni o'rnatish I.S 813 joriy nashrining 7-bo'limiga - Jihozning ruxsat etilgan joylariga murojaat qiling.

GAZ ULANISHI

Har qanday gaz o'rnatishini GAS SAFE REGISTER o'rnatuvchisi amalga oshirishi kerak.

Pishirish paneli o'rnatilgandan so'ng, nosozlik yuzaga kelgan taqdirda, u muhandis uchun oson kirish mumkinligiga ishonch hosil qiling.
Agar yuqoridagi ko'rsatmalar yoki ushbu qo'llanmada keltirilgan boshqa xavfsizlik ko'rsatmalari e'tiborga olinmasa, ishlab chiqaruvchi javobgarlikni o'z zimmasiga olmaydi.
Milning oxirida, shu jumladan G 1/2" rezbali tirsak, sozlash mahkamlanadi, shunda yuvish moslamasi diagrammada ko'rsatilgandek komponentlar orasiga o'rnatiladi. Qismlarni ortiqcha kuch ishlatmasdan bir-biriga burang.

1. Gaykali milning uchi
2. Jihoz bilan ta'minlangan yuvish moslamasi
3. Jihoz bilan ta'minlangan tirsak

Gaz ta'minotiga ulanish qattiq yoki yarim qattiq quvur, ya'ni po'lat yoki mis bilan bo'lishi kerak.
Ulanish R 1/2 (1/2 BSP erkak ip) ga ulanish uchun mos bo'lishi kerak.
Yakuniy ulanish amalga oshirilgandan so'ng, pishirish paneli va o'rnatishda puxta qochqin sinovini o'tkazish juda muhimdir.
Asosiy ulanish trubkasi pishirish paneliga hech qanday kuchlanish bermasligiga ishonch hosil qiling.
Agar siz moslashuvchan metall quvurlardan foydalansangiz, ularning ISO 10380 va ISO 10807 standartlariga mos kelishiga ishonch hosil qiling. Ularning harakatlanuvchi qismlar bilan aloqa qilmasligiga yoki siqilmasligiga ehtiyot bo'ling. Bundan tashqari, pishirish paneli pech bilan birga qo'yilganda ehtiyot bo'ling.

Tirsakni to'g'ri o'rnatish muhim, ipning uchidagi yelkasi pishirish panelini ulash trubkasiga o'rnatilgan.

To'g'ri yig'ishni ta'minlamaslik gazning sizib chiqishiga olib keladi.

Jihozning gaz ta'minoti bosimi tavsiya etilgan qiymatlarga bo'ysunishiga ishonch hosil qiling.

Qattiq ulanish:
Ulanishni metall qattiq quvurlar (mexanik uchi bo'lgan mis) yordamida amalga oshiring.

INJEKTORLARNI ALMASHTIRISH

1. Qozon tagliklarini olib tashlang.
2. Yoqilg'i kallaklarining qopqoqlarini va tojlarini olib tashlang.
3. Rozetkali kalit 7 yordamida injektorlarni olib tashlang va ularni siz foydalanadigan gaz turi uchun zarur bo'lganlari bilan almashtiring ("Texnik ma'lumotlar" bobidagi jadvalga qarang).
4. Qismlarni yig'ing, bir xil tartibni orqaga qarab bajaring.
5. Gaz ta'minoti trubkasi yaqinida yangi turdagi gaz ta'minoti bilan yorliqni biriktiring. Siz ushbu yorliqni jihoz bilan birga etkazib berilgan paketda topishingiz mumkin.

Agar ta'minot gazining bosimi o'zgaruvchan bo'lsa yoki kerakli bosimdan farq qilsa, siz gaz ta'minoti trubkasiga tegishli bosim sozlagichini o'rnatishingiz kerak.

MINIMAL DARJANI SOZLASH

Yoqilg'i kallaklarining minimal darajasini sozlash uchun:

1. Yoqilg'i kallagini yoqing.
2. Tutqichni minimal holatga burang.
3. Tutqichni va qistirmalarni olib tashlang.


Qistirmaga zarar bermaslikka e'tibor bering. Uni olib tashlash uchun o'tkir asbobdan foydalanmang.

4. Yupqa tornavida bilan bypass vintining holatini (A) sozlang.

5. Agar o'zgartirsangiz:
   • tabiiy gaz G20 20 mbar dan suyuq gazga, bypass vintini to'liq torting.
   • suyuq gazdan tabiiy gaz G20 20 mbar ga, bypass vintini taxminan 1/4 aylantiring (Multi Crown yoqilg'i kallagi uchun 1/2 aylantiring).
6. Qistirma va tutqichni qayta yig'ing.


Qistirmalarni aynan asl holatiga qo'yganingizga ishonch hosil qiling.

Tutqichni maksimal holatdan minimal holatga tezda o'girganda olov o'chmasligiga ishonch hosil qiling.

ELEKTR ULANISHI

• Jihozni uzish uchun elektr tarmog'i kabelini tortmang. Har doim elektr tarmog'i vilkasini torting (agar mavjud bo'lsa).
• Jihozni uzaytirgich kabeli, adapter yoki bir nechta rozetka bilan ulash mumkin emas. Yong'in xavfi mavjud.
• Elektr kabelining 90°C dan yuqori haroratgacha qizishiga yo'l qo'ymang. Kabel tok plitasining ostidagi jihoz bilan aloqa qilmasligi uchun shkafning yon tomoniga mahkamlangan qisqichlar yordamida yo'naltirilishi kerak.
• O'rnatishdan so'ng elektr tarmog'i vilkasiga kirish imkoniyati mavjudligiga ishonch hosil qiling.

Elektr talablari

Doimiy elektr o'rnatish so'nggi I.E.E. qoidalari va mahalliy elektr ta'minoti kengashi qoidalariga muvofiq bo'lishi kerak. O'zingizning xavfsizligingiz uchun o'rnatish malakali elektrchi tomonidan amalga oshirilishi kerak (masalan, mahalliy elektr ta'minoti kengashi yoki elektr o'rnatish pudrati bo'yicha Milliy tekshirish kengashi [NICEIC] ro'yxatida bo'lgan pudratchi).

Agar ushbu xavfsizlik choralari rioya qilinmasa, ishlab chiqaruvchi javobgar bo'lishdan bosh tortadi.

Ta'minot ulanishlari

Ushbu pishirish paneli 220-240 V (~ 50-60 Hz) elektr ta'minotiga ulanishi kerak.
Pishirish panelida quyidagicha belgilangan terminal bloki mavjud:

• L — Tok o'tkazuvchi terminal
• N — Neytral terminal
• yoki E — Yer terminali

Ulanishni amalga oshirishdan oldin, ishonch hosil qiling:

1. Limiter valfi va elektr tizimi jihoz yukini (nominal plastinkaga qarang) olishi mumkin
2. Ta'minot tizimi joriy standartlar va qoidalarga muvofiq samarali yerga ulanish bilan jihozlangan
3. Ulanish uchun ishlatiladigan rozetka yoki ko'p qutbli kalit jihoz o'rnatilgan holda oson kirish mumkin.

Jihoz 3 amp vilkasi bo'lgan 3 yadroli moslashuvchan elektr kabeli bilan ta'minlangan. Agar sug'urta almashtirish zarur bo'lsa, 3 amp ASTA tomonidan tasdiqlangan (BS 1362) sug'urtadan foydalaning.

1. Yashil va sariq
2. 3 amp sug'urta
3. Jigarrang
4. Kabel qisqichi
5. Moviy

Korddagi simlar quyidagicha ranglangan:

Yashil va sariq	Yer
Moviy	Neytral
Jigarrang	Tok o'tkazuvchi

13 amp rozetkaga kiritilgan kesilgan vilkasidan jiddiy elektr toki urishi xavfi bor. Kesilgan vilkaning xavfsiz tarzda yo'q qilinishiga ishonch hosil qiling.

ULANISH KABELINI ALMASHTIRISH

Elektr kabelini almashtirish faqat xizmat ko'rsatish markazi yoki shunga o'xshash vakolatlarga ega bo'lgan xodimlar tomonidan joriy qoidalarga muvofiq amalga oshirilishi kerak.

Ulanish kabelini almashtirish uchun faqat H03V2V2-F T90 yoki unga teng turdan foydalaning. Kabel qismining kuchlanish yukiga va ish haroratiga mos kelishiga ishonch hosil qiling. Sariq/yashil yer simi (B) tok o'tkazuvchi va neytral simdan (A) taxminan 2 sm uzunroq bo'lishi kerak.

1. Yashil va sariq (yer) simni 'E' harfi yoki yer belgisi bilan belgilangan terminalga yoki yashil va sariq rangga ulang.
2. Moviy (neytral) simni 'N' harfi bilan belgilangan terminalga yoki moviy rangga ulang.
3. Jigarrang (tok o'tkazuvchi) simni 'L' harfi bilan belgilangan terminalga ulang. U har doim tarmoq fazasiga ulanishi kerak. Simning kesilgan yoki adashgan tolalari bo'lmasligi kerak. Kabel qisqichi tashqi qobiqqa to'g'ri biriktirilgan bo'lishi kerak.

YIG'ISH

Agar mebel birligi pishirish panelidan 400 mm balandlikda o'rnatilgan bo'lsa, pishirish panelining chetidan chapga yoki o'ngga minimal xavfsizlik masofasi 50 mm bo'lishi kerak.

1. Ta'minlangan muhr
2. Ta'minlangan qavslar

Jihozni faqat tekis yuzali dastgohga o'rnating.

O'RNATISH IMKONIYATLARI

Pishirish paneli ostiga o'rnatilgan panel oson olib tashlanishi va texnik yordam aralashuvi zarur bo'lganda oson kirishga imkon berishi kerak.

Eshik yoki tortmali oshxona birligi

1. Olib tashlanadigan panel
2. Ulanishlar uchun joy

Pechli oshxona birligi

Pishirish paneli va pechning elektr ulanishi xavfsizlik nuqtai nazaridan alohida o'rnatilishi kerak va pechni agregatdan osongina olib tashlash imkonini beradi.

Ikki pechli oshxona birligi

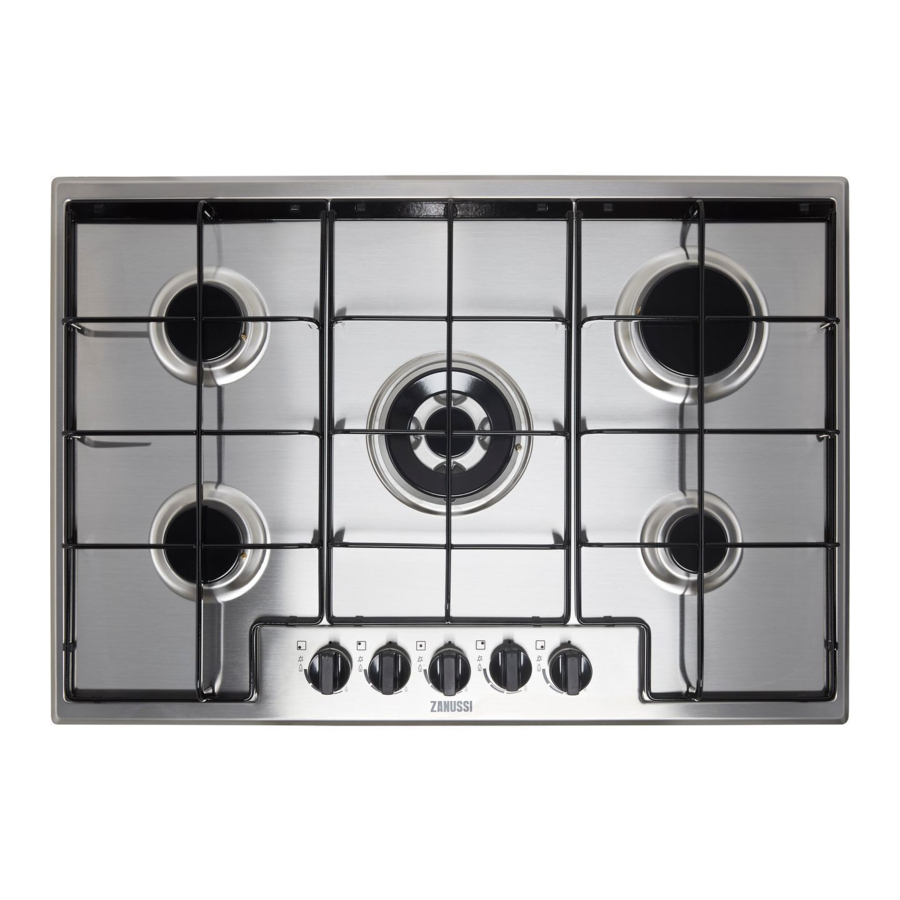

MAHSULOT TA'RIFI

PISHIRISH YUZASI MAKETI

1. Yarim tezlikda yonuvchi
2. Multi Crown yonuvchi
3. Tez yonuvchi
4. Yordamchi yonuvchi
5. Boshqaruv tugmalari

BOSHQARUV TUGMASI

Belgi	Tavsif
	gaz yo‘q / o‘chirilgan holat
	yoqish holati / maksimal gaz ta’minoti
	minimal gaz ta’minoti

KUNDALIK FOYDALANISH

Xavfsizlik boblariga murojaat qiling.

YONUVCHILARNING UMUMIY KO'RINISHI

1. Yonuvchi qopqog'i
2. Yonuvchi toj
3. O't oldirish sham
4. Termojuft

YONUVCHINI YOQISH

Idishlarni qo'yishdan oldin har doim yonuvchini yoqing.

Oshxona muhitida ochiq olovdan foydalanganda juda ehtiyot bo'ling. Ishlab chiqaruvchi olovdan noto'g'ri foydalanish holatlarida har qanday javobgarlikni rad etadi.

1. Boshqaruv tugmachasini pastga bosing va uni soat miliga teskari yo'nalishda maksimal gaz ta'minoti holatiga burang ( ).
2. Boshqaruv tugmachasini 10 sekunddan kam yoki teng vaqt davomida bosib turing. Bu termojuftning isishiga imkon beradi. Aks holda, gaz ta'minoti uziladi.
3. Olov barqarorlashgandan so'ng uni sozlang.

Agar bir necha urinishdan so'ng yonuvchi yonmasa, toj va uning qopqog'i to'g'ri holatda ekanligini tekshiring.

Boshqaruv tugmachasini 15 sekunddan ortiq bosib turmang. Agar yonuvchi 15 sekunddan keyin yonmasa, boshqaruv tugmachasini bo'shating, uni o'chirilgan holatga burang va kamida 1 daqiqadan so'ng yonuvchini qayta yoqishga harakat qiling.

Elektr ta'minoti bo'lmaganda, yonuvchini elektr moslamasisiz yoqishingiz mumkin; bunday holda yonuvchiga olov bilan yaqinlashing, boshqaruv tugmachasini soat miliga teskari yo'nalishda maksimal gaz ta'minoti holatiga burang va uni pastga bosing. Termojuftning isishi uchun boshqaruv tugmachasini 10 sekunddan kam yoki teng vaqt davomida bosib turing.

Agar yonuvchi tasodifan o'chib qolsa, boshqaruv tugmachasini o'chirilgan holatga burang va kamida 1 daqiqadan so'ng yonuvchini qayta yoqishga harakat qiling.

Elektr tarmog'ini yoqqaningizda, o'rnatishdan so'ng yoki elektr uzilishidan keyin uchqun generatori avtomatik ravishda ishga tushishi mumkin. Bu normal holat.

Pishirish paneli progressiv klapanlar bilan ta'minlangan. Ular olovni yanada aniqroq sozlash imkonini beradi.

YONUVCHINI O'CHIRISH

Olovni o'chirish uchun tugmani o'chirilgan holatga burang .

Tovalar yonuvchidan olib tashlashdan oldin har doim olovni pasaytiring yoki o'chiring.

MASLAHATLAR VA TAVSIYALAR

Xavfsizlik boblariga murojaat qiling.

PISHIRISH IDISHLARI

Cho'yan tovlar, loy yoki sopol idishlar, gril yoki toster plitalaridan foydalanmang. Agar zanglamaydigan po'lat juda ko'p qizdirilsa, xira bo'lib qolishi mumkin.

Bir xil tovani ikkita yonuvchiga qo'ymang.

To'kilishlar va jarohatlarning oldini olish uchun beqaror yoki shikastlangan idishlarni yonuvchiga qo'ymang.

Idishlarning pastki qismi boshqaruv tugmasiga juda yaqin turmasligiga ishonch hosil qiling, aks holda olov boshqaruv tugmasini qizdiradi.

Idish tutqichlari pishirish panelining oldingi qirrasidan yuqori bo'lmasligiga ishonch hosil qiling.

Maksimal barqarorlikka erishish va gaz sarfini kamaytirish uchun idishlar yonuvchiga markaziy joylashtirilganligiga ishonch hosil qiling.

PISHIRISH IDISHLARI DIAMETRLARI

Yonuvchilarning o'lchamiga mos keladigan diametrli pishirish idishlaridan foydalaning.

Yonuvchi	Pishirish idishining diametri (mm)
Multi Crown	180 - 260
Tez	160 - 260
Yarim tez (oldingi)	120 - 180
Yarim tez (orqa)	120 - 240
Yordamchi	80 - 180

PARVARISH VA TOZALASH

Xavfsizlik boblariga murojaat qiling.

UMUMIY MA'LUMOT

• Har foydalanishdan keyin pishirish panelini tozalang.
• Har doim toza asosli pishirish idishlaridan foydalaning.
• Yuzadagi tirnalishlar yoki to'q dog'lar pishirish panelining ishlashiga hech qanday ta'sir qilmaydi.
• Pishirish panelining yuzasi uchun mos bo'lgan maxsus tozalagichdan foydalaning.

Zanglamaydigan po'lat

• Zanglamaydigan po'lat qismlarini suv bilan yuving, so'ngra ularni yumshoq mato bilan quriting.
• Kuygan ovqat, yog' va qattiq dog'larni olib tashlash uchun tozalashdan oldin ularni bir necha daqiqa davomida oz miqdordagi yumshoq yuvish vositasida namlang.
• Po'lat yuzalarini himoya qilish uchun zanglamaydigan po'latni tozalash uchun maxsus ishlab chiqilgan tozalash vositalaridan foydalaning.
• Xloridlar kabi korroziy kimyoviy moddalarni o'z ichiga olgan tozalash vositalaridan foydalanmang, yuzani dezinfektsiyalovchi vositalar, dog' yoki zangni yo'qotuvchi vositalar va botirib tozalagichlar bilan tozalamang.

IDISH TAYANCHLARI

Idish tayanchlarini idish yuvish mashinasida yuvish mumkin emas. Ularni qo'lda yuvish kerak.

1. Pishirish panelini oson tozalash uchun idish tayanchlarini olib tashlang.
   Pishirish panelining ustki qismiga zarar yetkazmaslik uchun idish tayanchlarini almashtirganda juda ehtiyot bo'ling.
2. Emal qoplamasi vaqti-vaqti bilan qo'pol qirralarga ega bo'lishi mumkin, shuning uchun idish tayanchlarini qo'lda yuvayotganda va ularni quritayotganda ehtiyot bo'ling. Agar kerak bo'lsa, qattiq dog'larni pasta tozalagich bilan olib tashlang.
3. Idish tayanchlarini tozalagandan so'ng, ularning to'g'ri holatda ekanligiga ishonch hosil qiling
4. Yonuvchi to'g'ri ishlashi uchun idish tayanchlarining qo'llari yonuvchining markazi bilan to'g'rilanganligiga ishonch hosil qiling.


JIHOZNI TOZALASH

•
  Darhol olib tashlang: erigan plastmassa, plastmassa folga, shakar va shakarli ovqatlar, aks holda, kirlar pishirish paneliga zarar etkazishi mumkin. Kuyishlardan saqlaning.
• Pishirish paneli yetarlicha soviganida olib tashlang: ohaktosh halqalari, suv halqalari, yog' dog'lari, yorqin metall rangsizlanish. Pishirish panelini nam mato va abraziv bo'lmagan yuvish vositasi bilan tozalang. Tozalashdan so'ng pishirish panelini yumshoq mato bilan quriting.
• Emallangan qismlarni, qopqoqlarni va tojlarni tozalash uchun ularni iliq sovunli suv bilan yuving va ularni qayta qo'yishdan oldin ehtiyotkorlik bilan quriting.

UCHQUN PISTIRMASINI TOZALASH

Bu xususiyat metall elektrodli seramika ateşleme shami orqali olinadi. Qiyin yoritishning oldini olish uchun ushbu qismlarni yaxshi toza saqlang va yonuvchi tojining teshiklari to'sib qo'yilmaganligini tekshiring.

DAVRIY TEXNIK XIZMAT KO'RSATISH

Gaz ta'minoti trubkasi va bosim sozlagichining holatini tekshirish uchun vaqti-vaqti bilan mahalliy vakolatli xizmat ko'rsatish markaziga murojaat qiling, agar o'rnatilgan bo'lsa.

NOSOZLIKLARNI TUZATISH

Xavfsizlik boblariga murojaat qiling.

AGAR SHUNDAY BO'LSA, NIMA QILISH KERAK

Muammo	Mumkin bo'lgan sabab	Yechim
Uchqun generatorini faollashtirishga urinayotganda uchqun yo'q.	Pishirish paneli elektr ta'minotiga ulanmagan yoki noto'g'ri ulangan.	Pishirish paneli elektr ta'minotiga to'g'ri ulanganligini tekshiring.
	Sug'urta yonib ketgan.	Nosozlikning sababi sug'urta ekanligiga ishonch hosil qiling. Agar sug'urta qayta-qayta yonib ketsa, malakali elektrchi bilan bog'laning.
	Yonuvchi qopqog'i va toji noto'g'ri joylashtirilgan.	Yonuvchi qopqog'i va tojini to'g'ri joylashtiring.
Olov yoqilgandan so'ng darhol o'chadi	Termojuft yetarlicha qizdirilmagan.	Olovni yoqqandan so'ng, tugmani 10 soniyadan kam yoki teng vaqt davomida bosib turing.
Olov halqasi notekis	Yonuvchi toji ovqat qoldiqlari bilan to'sib qo'yilgan.	Injektor to'sib qo'yilmaganligiga va yonuvchi toji toza ekanligiga ishonch hosil qiling.

AGAR YECHIM TOPA OLMASANGIZ
Agar muammoning yechimini o'zingiz topa olmasangiz, sotuvchingiz yoki vakolatli xizmat ko'rsatish markaziga murojaat qiling. Baholash taxtasidan ma'lumotlarni bering. Pishirish panelini to'g'ri ishlatganingizga ishonch hosil qiling. Aks holda, xizmat ko'rsatish texnik xodimi yoki sotuvchi tomonidan xizmat ko'rsatish bepul bo'lmaydi, hatto kafolat muddati davomida ham.
Xizmat ko'rsatish markazi va kafolat shartlari haqidagi ko'rsatmalar kafolat kitobchasida keltirilgan.

AKSESUARLAR XALTASI BILAN BIRGA KELGAN YORLIQLAR
Yopishtiruvchi yorliqlarni quyida ko'rsatilganidek yopishtiring:

1. Uni Kafolat kartasiga yopishtiring va ushbu qismini yuboring (agar mavjud bo'lsa).
2. Uni Kafolat kartasiga yopishtiring va ushbu qismini saqlab qo'ying (agar mavjud bo'lsa).
3. Uni ko'rsatma kitobchasiga yopishtiring.

TEXNIK MA'LUMOTLAR

QURILMANING O'LCHAMLARI

Kengligi	744 mm
Chuqurligi	510 mm

BYPASS DIAMETRLARI

YONDIRGICH	Ø BYPASS 1/100 mm
Multi Crown	57
Rapid	42
Semi-rapid	32
Auxiliary	28

BOSHQA TEXNIK MA'LUMOTLAR

UMUMIY QUVVAT:	Gaz original:	G20 (2H) 20 mbar	12,0 kW
	Gaz o'rniga:	G30 (3+) 28-30 mbar	825 g/h
		G31 (3+) 37 mbar	811 g/h
Elektr ta'minoti:	220-240 V ~ 50-60 Hz 3 yadroli moslashuvchan kabel, 3 amperlik kartrijli sug'urta bilan jihozlangan qayta ulanmaydigan vilka bilan
Qurilma toifasi:	II2H3+
Gaz ulanishi:	R 1/2"
Qurilma klassi:	3

TABIIY GAZ UCHUN GAZ YONDIRGICHLARI G20 20 mbar

YONDIRGICH	NORMAL QUVVAT kW	MINIMAL QUVVAT kW	INJEKTOR MARKASI
Multi Crown	4,0	1,4	146
Rapid	3,0	0,75	119
Semi-rapid	2,0	0,45	96
Auxiliary	1,0	0,33	70

SUYUQLASHTIRILGAN GAZ UCHUN GAZ YONDIRGICHLARI G30/G31 28-30/37 mbar

YONDIRGICH		NORMAL QUVVAT kW		MINIMAL QUVVAT kW		INJEKTOR MARKASI		NOMINAL GAZ OQIMI g/h
								G30 28-30 mbar		G31 37 mbar
Multi Crown		3,55		1,4		095		258		254
Rapid		2,8		0,75		86		204		200
Semi-rapid		2,0		0,45		71		145		143
Auxiliary		1,0		0,33		50		73		71

ENERGIYA SAMARADORLIGI

YEVROPA ITTIFOQI VA Buyuk Britaniya EKODESIGN QOIDALARIGA MUVOFIQ MAHSULOT HAQIDA MA'LUMOT

Model identifikatori		ZGNN752X
Pishirish panelining turi		O'rnatilgan pishirish paneli
Gaz yondirgichlarining soni		5
Har bir gaz yondirgichining energiya samaradorligi (EE gaz yondirgichi)	Chap orqa - Yarim tezkor	61.2%
	O'ng orqa - Tezkor	54.4%
	O'rta o'rta - Multi Crown	54.7%
	Chap old - Yarim tezkor	57.6%
	O'ng old - Yordamchi	qo'llanilmaydi
Gaz pishirish paneli uchun energiya samaradorligi (EE gaz paneli)		57.0%
Model identifikatori		ZGNN755X
Pishirish panelining turi		O'rnatilgan pishirish paneli
Gaz yondirgichlarining soni		5
Har bir gaz yondirgichining energiya samaradorligi (EE gaz yondirgichi)	Chap orqa - Yarim tezkor	55.9%
	O'ng orqa - Tezkor	56.4%
	O'rta o'rta - Multi Crown	55.0%
	Chap old - Yarim tezkor	55.0%
	O'ng old - Yordamchi	qo'llanilmaydi
Gaz pishirish paneli uchun energiya samaradorligi (EE gaz paneli)		55.6%

EN 30-2-1: Gazda ishlaydigan maishiy pishirish asboblari - 2-1-qism: Energiyadan oqilona foydalanish - Umumiy

ENERGIYA TEJASH

• Ishlatishdan oldin, yondirgichlar va qozon tagliklari to'g'ri o'rnatilganligiga ishonch hosil qiling.
• Yondirgichlar o'lchamiga mos keladigan diametrli idishlardan foydalaning.
• Qozonni yondirgichga markazlashtiring.
• Suvni isitganda, faqat kerakli miqdordan foydalaning.
• Agar iloji bo'lsa, har doim idishlarga qopqoq qo'ying.
• Suyuqlik qaynay boshlaganda, olovni suyuqlikni qiyin qaynatish uchun pasaytiring.
• Agar iloji bo'lsa, bosimli pishirgichdan foydalaning. Foydalanuvchi qo'llanmasiga murojaat qiling.

XAVFSIZLIK MA'LUMOTI

Qurilmani o'rnatish va ishlatishdan oldin, taqdim etilgan ko'rsatmalarni diqqat bilan o'qing. Ishlab chiqaruvchi noto'g'ri o'rnatish yoki ishlatish natijasida kelib chiqqan har qanday jarohatlar yoki zarar uchun javobgar emas. Ko'rsatmalarni kelajakda foydalanish uchun har doim xavfsiz va qulay joyda saqlang.

BOLALAR VA ZAIF ODAMLARNING XAVFSIZLIGI

• Ushbu qurilma 8 yoshdan katta bolalar va jismoniy, sezgi yoki aqliy qobiliyatlari cheklangan yoki tajribasi va bilimi yo'q shaxslar tomonidan, agar ularga qurilmadan xavfsiz foydalanish bo'yicha nazorat yoki ko'rsatma berilgan bo'lsa va xavflarni tushunsa, foydalanishi mumkin. 8 yoshdan kichik bolalar va juda keng va murakkab nogironligi bo'lgan shaxslar doimiy nazorat bo'lmasa, qurilmadan uzoqda saqlanishi kerak.
• Bolalar qurilma bilan o'ynamasliklari uchun nazorat qilinishi kerak.
• Barcha qadoqlash materiallarini bolalardan uzoqroq tuting va ularni to'g'ri tarzda utilizatsiya qiling.
•
  Qurilma ishlayotganida yoki sovib turganda bolalar va uy hayvonlarini qurilmadan uzoqroq tuting. Foydalanish vaqtida erishish mumkin bo'lgan qismlar issiq bo'ladi.
• Agar qurilmada bolalar xavfsizligi moslamasi bo'lsa, u faollashtirilishi kerak.
• Bolalar nazoratsiz qurilmani tozalash va foydalanuvchi tomonidan texnik xizmat ko'rsatishni amalga oshirmasliklari kerak.

UMUMIY XAVFSIZLIK

• Ushbu qurilma faqat pishirish maqsadlarida foydalanish uchun mo'ljallangan.
• Ushbu qurilma yopiq muhitda bitta uy xo'jaligida maishiy foydalanish uchun mo'ljallangan.
• Ushbu qurilma ofislar, mehmonxona xonalari, nonushta va yotoqxonali xonalar, fermer xo'jaliklari va shunga o'xshash boshqa turar joylarda (o'rtacha) maishiy foydalanish darajasidan oshmaydigan hollarda ishlatilishi mumkin.
•
  Qurilma va uning erishish mumkin bo'lgan qismlari foydalanish vaqtida issiq bo'ladi. Isitish elementlariga tegmaslik uchun ehtiyot bo'lish kerak.
•
  Pishirish panelida yog' yoki moy bilan qarovsiz qoldirilgan holda pishirish xavfli bo'lishi mumkin va yong'inga olib kelishi mumkin.
• Pishirish yong'inini o'chirish uchun hech qachon suvdan foydalanmang. Qurilmani o'chiring va olovni, masalan, yong'inga qarshi adyol yoki qopqoq bilan yoping.
•
  Qurilma tashqi o'tish qurilmasi, masalan, taymer orqali ta'minlanmasligi yoki kommunal xizmat tomonidan muntazam ravishda yoqiladigan va o'chiriladigan zanjirga ulanmasligi kerak.
•
  Pishirish jarayonini nazorat qilish kerak. Qisqa muddatli pishirish jarayoni doimiy ravishda nazorat qilinishi kerak.
•
  Pishirish yuzalarida narsalarni saqlamang.
• Pichoqlar, vilka, qoshiq va qopqoqlar kabi metall buyumlar pishirish panelining yuzasiga qo'yilmasligi kerak, chunki ular issiq bo'lishi mumkin.
• Qurilmani o'rnatilgan tuzilishga o'rnatmasdan oldin ishlatmang.
• Qurilmani tozalash uchun bug 'tozalagichdan foydalanmang.
• Agar ta'minot shnuri shikastlangan bo'lsa, xavfni oldini olish uchun uni ishlab chiqaruvchi, vakolatli xizmat ko'rsatish markazi yoki shunga o'xshash malakali shaxslar almashtirishi kerak.
• Qurilma to'g'ridan-to'g'ri elektr ta'minotiga ulangan bo'lsa, kontakt bo'shlig'i bo'lgan barcha qutbli ajratish kaliti talab qilinadi. Kuchlanishdan himoya qilish toifasida ko'rsatilgan shartlarga muvofiq to'liq uzilish kafolatlanishi kerak. Yer kabeli bundan mustasno.
• Elektr kabelini o'tkazganda, kabel xona haroratidan 50 ° C dan yuqori haroratga erishishi mumkin bo'lgan qismlar bilan bevosita aloqada bo'lmasligiga ishonch hosil qiling (masalan, izolyatsion yeng yordamida).
•
  Faqat pishirish qurilmasi ishlab chiqaruvchisi tomonidan ishlab chiqilgan yoki qurilma ishlab chiqaruvchisi tomonidan qo'llanmada mos yoki pishirish qurilmasiga o'rnatilgan pishirish paneli himoyachilaridan foydalaning. Noto'g'ri himoyachilardan foydalanish baxtsiz hodisalarga olib kelishi mumkin.

XAVFSIZLIK QOIDALARI

Ushbu qurilma quyidagi bozorlar uchun mos keladi:

O'RNATISH

Ushbu qurilmani faqat malakali shaxs o'rnatishi kerak.

Tan jarohati olish yoki qurilmaga zarar yetkazish xavfi.

• Barcha qadoqlarni olib tashlang.
• Zararlangan qurilmani o'rnatmang yoki ishlatmang.
• Qurilma bilan birga taqdim etilgan o'rnatish ko'rsatmalariga amal qiling.
• Boshqa qurilmalar va qurilmalardan minimal masofani saqlang.
• Qurilmani harakatlantirayotganda ehtiyot bo'ling, chunki u og'ir. Har doim xavfsizlik qo'lqoplaridan va yopiq oyoq kiyimlaridan foydalaning.
• Shish paydo bo'lishiga sabab bo'ladigan namlikni oldini olish uchun kesilgan yuzalarni plomba bilan yoping.
• Qurilmaning pastki qismini bug' va namlikdan saqlang.
• Qurilmani eshik yoniga yoki deraza ostiga o'rnatmang. Bu eshik yoki deraza ochilganda issiq pishirish idishlarining qurilmadan tushib ketishini oldini oladi.
• Agar qurilma tortmalar ustiga o'rnatilgan bo'lsa, qurilmaning pastki qismi va yuqori tortma o'rtasidagi bo'shliq havo aylanishi uchun etarli ekanligiga ishonch hosil qiling.
• Qurilmaning pastki qismi ishlatilganda qizib ketishi mumkin. Agar pechka pishirish panelining ostiga o'rnatilmagan bo'lsa va qurilmaning pastki qismi ochiq bo'lsa va foydalanuvchiga yoki pishirish paneli ostida saqlangan narsalarga pishirish panelining pastki qismi bilan bevosita aloqa qilish imkonini bersa, oraliq himoya paneli o'rnatilishi kerak.
• Kontrplak yoki oshxona karkas materiali panel uchun qabul qilinadi.
• Panel xizmat ko'rsatish uchun olinadigan bo'lishi kerak. Panelni mahkamlash uchun ishlatiladigan vintlar o'rnatilgandan so'ng ochiq bo'lishi kerak.

ELEKTR ULANISHI

Yong'in va elektr toki urishi xavfi.

• Barcha elektr ulanishlari malakali elektrik tomonidan amalga oshirilishi kerak.
• Qurilma yerga ulangan bo'lishi kerak.
• Har qanday operatsiyani bajarishdan oldin qurilmaning elektr ta'minotidan uzilganligiga ishonch hosil qiling.
• Nominal plastinkadagi parametrlar elektr ta'minotining elektr ko'rsatkichlariga mos kelishiga ishonch hosil qiling.
• Qurilma to'g'ri o'rnatilganligiga ishonch hosil qiling. Bo'shashgan va noto'g'ri elektr tarmog'i kabeli yoki vilkasi (agar mavjud bo'lsa) terminalning haddan tashqari qizishiga olib kelishi mumkin.
• To'g'ri elektr tarmog'i kabelidan foydalaning.
• Elektr tarmog'i kabelining chigallashishiga yo'l qo'ymang.
• Tokdan himoya qilish o'rnatilganligiga ishonch hosil qiling.
• Kabeldagi kuchlanishni kamaytiruvchi qisqichni ishlating.
• Qurilmani yaqin atrofdagi rozetkalarga ulaganingizda, elektr tarmog'i kabeli yoki vilkasi (agar mavjud bo'lsa) issiq qurilmaga yoki issiq pishirish idishlariga tegmasligiga ishonch hosil qiling.
• Ko'p vilkali adapterlar va uzaytirgichlardan foydalanmang.
• Elektr tarmog'i vilkasiga (agar mavjud bo'lsa) yoki elektr tarmog'i kabeliga zarar yetkazmaslikka ishonch hosil qiling. Shikastlangan elektr tarmog'i kabelini almashtirish uchun bizning vakolatli xizmat ko'rsatish markazimizga yoki elektrikga murojaat qiling.
• Kuchlanishli va izolyatsiyalangan qismlarning zarbadan himoyasi asboblarsiz olib tashlanmaydigan tarzda mahkamlangan bo'lishi kerak.
• Elektr tarmog'i vilkasini faqat o'rnatish oxirida rozetkaga ulang. O'rnatishdan so'ng elektr tarmog'i vilkasiga kirish imkoniyati mavjudligiga ishonch hosil qiling.
• Agar elektr tarmog'i vilkasi bo'shashgan bo'lsa, elektr tarmog'i vilkasini ulamang.
• Qurilmani uzish uchun elektr tarmog'i kabelini tortmang. Har doim elektr tarmog'i vilkasini torting.
• Faqat to'g'ri izolyatsiya qurilmalaridan foydalaning: liniyani himoya qiluvchi o'chirgichlar, sug'urtalar (ushlagichdan chiqarilgan vintli turdagi sug'urtalar), yerga oqish o'chirgichlari va kontaktorlar.
• Elektr o'rnatishda sizga qurilmani barcha qutblarda elektr tarmog'idan uzish imkonini beruvchi izolyatsiya qurilmasi bo'lishi kerak. Izolyatsiya qurilmasi minimal 3 mm kontakt ochish kengligiga ega bo'lishi kerak.

GAZ ULANISHI

Gaz ballonidan foydalanganda, uni har doim tekis gorizontal yuzada saqlang (gaz klapanini yuqori qismida).

• Barcha gaz ulanishlari malakali shaxs tomonidan amalga oshirilishi kerak.
• O'rnatishdan oldin mahalliy taqsimlash shartlari (gazning tabiati va gaz bosimi) va qurilmaning sozlanishi mos kelishiga ishonch hosil qiling.
• Qurilma atrofida havo aylanishi ta'minlanganligiga ishonch hosil qiling.
• Gaz ta'minoti haqidagi ma'lumot nominal plastinkada joylashgan.
• Ushbu qurilma yonish mahsulotlarini evakuatsiya qiluvchi qurilmaga ulanmagan. Qurilmani joriy o'rnatish qoidalariga muvofiq ulashga ishonch hosil qiling. Etarli shamollatish talablariga rioya qiling.

FOYDALANISH

Tan jarohati olish, kuyish va elektr toki urishi xavfi.

Gazda pishirish moslamasidan foydalanish natijasida xonada issiqlik, namlik va yonish mahsulotlari hosil bo'ladi. Ayniqsa, qurilma ishlayotgan vaqtda oshxona yaxshi shamollatilishini ta'minlang. Qurilmadan uzoq vaqt davomida intensiv foydalanish qo'shimcha shamollatishni talab qilishi mumkin, masalan, mavjud bo'lgan mexanik shamollatishni oshirish, yonish mahsulotlarini tashqi (tashqi) havoga xavfsiz olib tashlash uchun qo'shimcha shamollatish, shuningdek, qo'shimcha shamollatish bilan xona havosining o'zgarishini ta'minlash. Qo'shimcha shamollatishni o'rnatishdan oldin malakali shaxs bilan maslahatlashing.

• Ushbu qurilmaning spetsifikatsiyasini o'zgartirmang.
• Birinchi ishlatishdan oldin barcha qadoqlash, etiketka va himoya plyonkasini (agar mavjud bo'lsa) olib tashlang.
• Shamollatish teshiklari to'sib qo'yilmaganligiga ishonch hosil qiling.
• Qurilmaning ishlashi vaqtida uni qarovsiz qoldirmang.
• Har foydalanishdan keyin pishirish zonasini "o'chirilgan" holatga qo'ying.
• Pichoq yoki kastryulkalar qopqog'ini pishirish zonalariga qo'ymang. Ular issiq bo'lishi mumkin.
• Qurilmani nam qo'llar bilan yoki suv bilan aloqa qilganda ishlatmang.
• Qurilmani ish yuzasi yoki saqlash yuzasi sifatida ishlatmang.
• Ovqatni issiq yog'ga solganingizda, u chayqalishi mumkin.

Yong'in va portlash xavfi

• Qizdirilganda yog'lar va moylar yonuvchan bug'larni chiqarishi mumkin. Pishirayotganda olovni yoki qizdirilgan narsalarni yog'lar va moylardan uzoqroq tuting.
• Juda issiq yog' chiqaradigan bug'lar o'z-o'zidan yonishiga olib kelishi mumkin.
• Ovqat qoldiqlarini o'z ichiga olishi mumkin bo'lgan ishlatilgan yog' birinchi marta ishlatilgan yog'ga qaraganda pastroq haroratda yong'inga olib kelishi mumkin.
• Yonuvchan mahsulotlarni yoki yonuvchan mahsulotlar bilan ho'llangan narsalarni qurilma ichiga, yaqiniga yoki ustiga qo'ymang.

Qurilmaga zarar yetkazish xavfi.

• Issiq pishirish idishlarini boshqaruv panelida saqlamang.
• Pishirish idishlarining quruq qaynashiga yo'l qo'ymang.
• Narsalar yoki pishirish idishlarining qurilmaga tushib ketishiga yo'l qo'ymaslikka harakat qiling. Yuzasi shikastlanishi mumkin.
• Hech qachon burnerni bo'sh pishirish idishi bilan yoki pishirish idishisiz yoqmang.
• Qurilmaga alyumin folga qo'ymang.
• Faqat barqaror pishirish idishlaridan to'g'ri shakl va diametrga ega bo'lgan burnerlarning o'lchamlaridan kattaroq foydalaning.
• Pishirish idishlari burnerlarning markazida joylashganligiga ishonch hosil qiling.
• Qurilmaning qirralarini qoplaydigan katta pishirish idishlaridan foydalanmang. Bu ish stolining yuzasiga zarar yetkazishi mumkin.
• Dastakni maksimaldan minimal holatga tezda buraganingizda olov o'chmasligiga ishonch hosil qiling.
• Faqat qurilma bilan birga taqdim etilgan aksessuarlardan foydalaning.
• Burnerga olov diffuzorini o'rnatmang.
• Kislotali suyuqliklar, masalan, sirka, limon sharbati yoki ohak tozalagich pishirish paneliga tegmasligiga yo'l qo'ymang. Bu xira dog'larni keltirib chiqarishi mumkin.
• Emal yoki zanglamaydigan po'latning rangi o'zgarishi qurilmaning ishlashiga ta'sir qilmaydi.

PARVARISH VA TOZALASH

Tugmalarni, dastaklarni yoki boshqaruv panelidagi qistirmalarni olib tashlamang. Suv qurilmaning ichiga kirib, zarar yetkazishi mumkin.

• Yuzaki materialning yomonlashuvini oldini olish uchun qurilmani muntazam tozalang.
• Qurilmani o'chiring va tozalashdan oldin sovushiga qo'ying.
• Qurilmani tozalash uchun suv purkagichidan va bug'dan foydalanmang.
• Qurilmani nam yumshoq mato bilan tozalang. Faqat neytral detarjanlardan foydalaning. Abraziv mahsulotlar, abraziv tozalash yostiqchalari, erituvchilar yoki metall buyumlardan foydalanmang.
• Burnerlarni idish yuvish mashinasida tozalamang.

XIZMAT

• Qurilmani ta'mirlash uchun vakolatli xizmat ko'rsatish markaziga murojaat qiling. Faqat original ehtiyot qismlardan foydalaning.

VEB-SAYTIMIZGA TASHRIF BUYURING:
Foydalanish bo'yicha maslahatlar, broshyuralar, muammolarni bartaraf etish, xizmat ko'rsatish va ta'mirlash ma'lumotlarini oling: www.zanussi.com/support

Manbalar

• Zanussi - Zanussi.com

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Zanussi ZGNN752X, ZGNN755X - Gaz plitasi qo'llanmasi ni yuklab olish

Mavjud tillar
