Zanussi ZGGN645K - Gaz plitasi uchun qo'llanma

O'RNATISH

Xavfsizlik boblariga murojaat qiling.

MUHIM XAVFSIZLIK TALABLARI

Ventilyatsiya uchun ta'minot
Plishka hajmi 20 m³ dan kam bo'lgan yotoqxonaga o'rnatilmasligi kerak. Agar u hajmi 5 m³ dan kam bo'lgan xonaga o'rnatilsa, samarali maydoni 100 sm² bo'lgan havo teshigi talab qilinadi. Agar u hajmi 5 m³ dan 10 m³ gacha bo'lgan xonaga o'rnatilsa, samarali maydoni 50 sm² bo'lgan havo teshigi talab qilinadi, agar hajm 11 m³ dan oshsa, havo teshigi talab qilinmaydi.
Biroq, agar xonada to'g'ridan-to'g'ri tashqariga ochiladigan eshik bo'lsa, hajm 5 m³ dan 11 m³ gacha bo'lsa ham, havo teshigi talab qilinmaydi.

Joylashuv
Plishka oshxonada, oshxona/ovqatlanish xonasida yoki yotoqxonada (hajmi 20 m³ dan katta), lekin hammom yoki dush xonasida joylashishi mumkin. Yonuvchan materialning plita qirralari bilan bir qatorda plita ustiga o'rnatilishi mumkin bo'lgan minimal masofa 400 mm. Agar u 400 mm dan pastga o'rnatilgan bo'lsa, plita qirralaridan 50 mm joy qoldirilishi kerak.

GAZ ULANISHI

Har qanday gaz o'rnatish ishlari GAZ SAFE REGISTER o'rnatuvchisi tomonidan amalga oshirilishi kerak.
Plishka o'rnatilgandan so'ng, nosozlik yuzaga kelgan taqdirda, u muhandis uchun oson bo'lishiga ishonch hosil qiling.
Agar yuqoridagi ko'rsatmalar yoki ushbu qo'llanmada keltirilgan boshqa xavfsizlik ko'rsatmalari e'tiborga olinmasa, ishlab chiqaruvchi javobgarlikni o'z zimmasiga olmaydi.
G 1/2" rezbali tirsakni o'z ichiga olgan milning uchida sozlangan qismi mahkamlanadi, shunda yuvish moslamasi diagrammada ko'rsatilganidek, komponentlar orasiga o'rnatiladi. Qismlarni ortiqcha kuch ishlatmasdan bir-biriga mahkamlang.

1. Gaykali mil uchi
2. Jihoz bilan birga yetkazib berilgan yuvish moslamasi
3. Jihoz bilan birga yetkazib berilgan tirsak

Gaz ta'minotiga ulanish qattiq yoki yarim qattiq quvur, ya'ni po'lat yoki mis bilan bo'lishi kerak.
Ulanish R 1/2 (1/2 BSP erkak rezba) ga ulanish uchun mos bo'lishi kerak.
Yakuniy ulanish amalga oshirilganda, plishka va o'rnatishda puxta qochqin tekshiruvi o'tkazilishi shart.
Asosiy ulanish trubkasi plishkaga hech qanday kuch ta'sir qilmasligiga ishonch hosil qiling.
Agar siz moslashuvchan metall quvurlardan foydalansangiz, ularning ISO 10380 va ISO 10807 standartlariga mos kelishiga ishonch hosil qiling. Ularning harakatlanuvchi qismlar bilan aloqa qilmasligiga yoki siqilmasligiga ehtiyot bo'ling. Shuningdek, plishka pech bilan birga yig'ilganda ham ehtiyot bo'ling.

Tirsakni to'g'ri o'rnatish muhim, rezbaning uchidagi gardish plitaga ulanadigan trubaga o'rnatiladi.

To'g'ri yig'ilishni ta'minlamaslik gaz sizib chiqishiga olib keladi.

Jihozning gaz ta'minoti bosimi tavsiya etilgan qiymatlarga mos kelishiga ishonch hosil qiling.

Qattiq ulanish:
Ulanishni metall qattiq quvurlardan (mexanik uchi bo'lgan mis) foydalanib amalga oshiring.

INJEKTORLARNI ALMASHTIRISH

1. Qozon tagliklarini olib tashlang.
2. Yoqilg'i qopqoqlari va tojlarini olib tashlang.
3. 7-sonli rozetka kaliti bilan injektorlarni olib tashlang va ularni siz foydalanadigan gaz turi uchun zarur bo'lganlari bilan almashtiring ("Texnik ma'lumotlar" bobidagi jadvalga qarang).
4. Qismlarni yig'ing, xuddi shu tartibni teskari tomondan bajaring.
5. Gaz ta'minoti trubkasi yaqiniga yangi turdagi gaz ta'minoti yozilgan yorliqni yopishtiring. Siz bu yorliqni jihoz bilan birga yetkazib berilgan paketdan topishingiz mumkin.

Agar ta'minot gaz bosimi o'zgaruvchan bo'lsa yoki kerakli bosimdan farq qilsa, siz gaz ta'minoti trubkasiga tegishli bosim regulyatorini o'rnatishingiz kerak.

MINIMAL DARADJANI SOZLASH

Yoqilg'ilarning minimal darajasini sozlash uchun:

1. Yoqilg'ini yoqing.
2. Tugmani minimal holatga burang.
3. Tugmani olib tashlang.
4. Ingichka tornavida bilan bypass vintining (A) holatini sozlang.

5. Agar siz o'zgartirsangiz:
   • tabiiy gaz G20 20 mbar dan suyultirilgan gazga, bypass vintini to'liq mahkamlang.
   • suyultirilgan gazdan tabiiy gaz G20 20 mbarga, bypass vintini taxminan 1/4 aylantiring (Multi Crown yoqilg'i uchun 1/2 aylantiring).

Tugmani maksimal holatdan minimal holatga tezda buraganingizda olov o'chmasligiga ishonch hosil qiling.

ELEKTR ULANISHI

• Jihozni uzish uchun tarmoq kabelini tortmang. Har doim tarmoq vilkasini torting (agar mavjud bo'lsa).
• Jihozni uzaytiruvchi kabel, adapter yoki ko'p tarmoqli rozetka bilan ulash mumkin emas. Yong'in xavfi mavjud.
• Elektr kabelining 90°C dan yuqori haroratgacha qizishiga yo'l qo'ymang. Kabelni pishirish panelining ostidagi jihoz bilan aloqa qilishdan saqlanish uchun shkafning yon tomoniga mahkamlangan qisqichlar yordamida yo'naltirish kerak.
• O'rnatishdan so'ng tarmoq vilkasiga kirish imkoniyati mavjudligiga ishonch hosil qiling.

Ta'minot ulanishlari
Ushbu plishka 220-240 V (~ 50-60 Gts) elektr ta'minotiga ulanishi kerak.

Plishkada quyidagicha belgilangan terminal bloki mavjud:

• L — Tok o'tkazuvchi terminal
• N — Neytral terminal
• yoki E — Yer terminali

Ulanishni amalga oshirishdan oldin, quyidagilarga ishonch hosil qiling:

1. Cheklovchi klapan va elektr tizimi jihoz yukini (reyting plastinkasiga qarang) ko'tara oladi
2. Ta'minot tizimi amaldagi standartlar va qoidalarga muvofiq samarali yerga ulanish bilan jihozlangan
3. Ulanish uchun ishlatiladigan rozetka yoki ko'p qutbli o'chirgich jihoz o'rnatilganda oson kirish mumkin.

Jihoz 3 amperli vilka bilan 3 yadroli moslashuvchan quvvat kabeli bilan ta'minlangan. Agar sug'urtani o'zgartirish kerak bo'lsa, 3 amperli ASTA tomonidan tasdiqlangan (BS 1362) sug'urtadan foydalaning.

1. Yashil va sariq
2. 3 amperli sug'urta
3. Jigarrang
4. Kabel qisqichi
5. Ko'k

Kabeldagi simlar quyidagi ranglarda:

Yashil va sariq	- Yer
Ko'k	- Neytral
Jigarrang	- Tok o'tkazuvchi

13 amperli rozetkaga kiritilgan kesilgan vilka jiddiy zarba xavfini tug'diradi. Kesilgan vilkaning xavfsiz tarzda yo'q qilinishiga ishonch hosil qiling.

ULANISH KABELINI ALMASHTIRISH

Elektr kabelini almashtirish faqat xizmat ko'rsatish markazi yoki shunga o'xshash vakolatlarga ega bo'lgan xodimlar tomonidan amaldagi qoidalarga muvofiq amalga oshirilishi kerak.
Ulanish kabelini almashtirish uchun faqat H03V2V2-F T90 yoki shunga o'xshash turdan foydalaning. Kabelning kesimi kuchlanish yukiga va ish haroratiga mos kelishiga ishonch hosil qiling. Sariq/yashil yer simi (B) tok o'tkazuvchi va neytral simdan (A) taxminan 2 sm uzunroq bo'lishi kerak.

1. Yashil va sariq (yer) simni 'E' harfi yoki yer belgisi bilan belgilangan terminalga yoki yashil va sariq rangga ulang.
2. Ko'k (neytral) simni 'N' harfi bilan belgilangan yoki ko'k rangga bo'yalgan terminalga ulang.
3. Jigarrang (tok o'tkazuvchi) simni 'L' harfi bilan belgilangan terminalga ulang. U har doim tarmoq fazasiga ulanishi kerak. Simning kesilgan yoki adashgan tolalari bo'lmasligi kerak. Kabel qisqichi tashqi qobiqga to'g'ri mahkamlangan bo'lishi kerak.

YIG'ISH

4.
   Agar mebel birligi plitadan 400 mm masofada o'rnatilgan bo'lsa, plitaning chetidan chapga yoki o'ngga minimal xavfsizlik masofasi 50 mm bo'lishi kerak.
7. 1. yetkazib berilgan muhr
   2. yetkazib berilgan qavslar
8.

   Jihozni faqat tekis sirtli ish stoliga o'rnating.

O'RNATISH IMKONIYATLARI

Plishka ostiga o'rnatilgan panelni olib tashlash oson bo'lishi kerak va agar texnik yordam ko'rsatish zarur bo'lsa, oson kirish imkonini berishi kerak.

Eshigi yoki tortmasi bo'lgan oshxona jihozi

1. Olib tashlanadigan panel
2. Ulanishlar uchun joy

Pechli oshxona jihozi
Xavfsizlik nuqtai nazaridan va pechni jihozdan oson olib tashlash imkonini berish uchun plishka va pechning elektr ulanishi alohida o'rnatilishi kerak.

Ikki pechli oshxona jihozi

MAHSULOT TA'RIFI

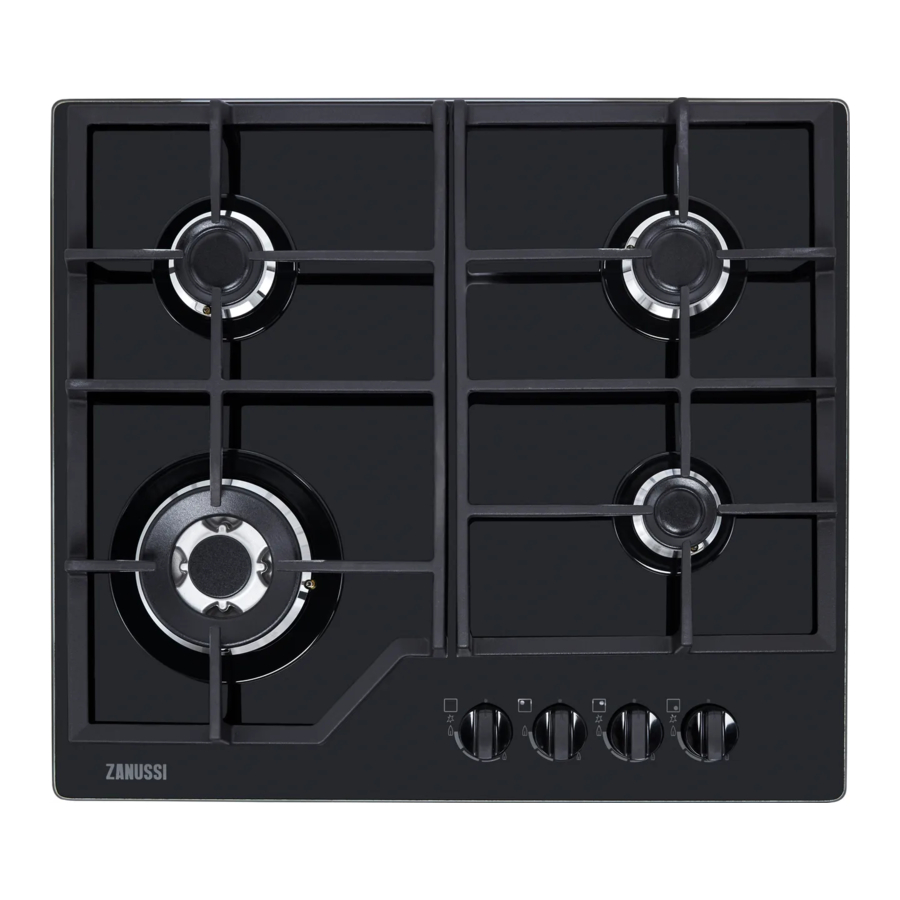

PISHIRISH YUZASINING TARTIBI

1. Yarim tez yoqilg'i
2. Multi Crown yoqilg'i
3. Yordamchi yoqilg'i
4. Boshqaruv tugmalari

NAZORAT TUGMASI

Belgi	Ta'rif
	gaz ta'minoti yo'q / o'chirilgan holat
	yoqish holati / maksimal gaz ta'minoti
	minimal gaz ta'minoti

KUNDALIK FOYDALANISH

Safety boblariga murojaat qiling.

KONFORKA KO‘RINIŞI

1. Konforka qopqog‘i
2. Konforka tojchasi
3. O‘t oldirish shamchirog‘i
4. Termojuftlik

KONFORKANI YOQISH

Idishlarni qo‘yishdan oldin har doim konforkani yoqing.
Oshxona muhitida ochiq olovdan foydalanganda juda ehtiyot bo'ling. Ishlab chiqaruvchi olovni noto'g'ri ishlatish holatlarida har qanday javobgarlikni rad etadi.

1. Boshqaruv dastasini pastga bosing va uni soat miliga teskari yo'nalishda gaz berishning maksimal holatiga burang ().
2. Termojuftlik qizishi uchun boshqaruv dastasini 10 soniyadan kam yoki teng vaqt davomida bosib turing. Aks holda, gaz berish to'xtatiladi.
3. Olov barqarorlashgandan so'ng uni sozlang.

Agar bir necha urinishdan so'ng konforka yonmasa, toj va uning qopqog'i to'g'ri joylashganligini tekshiring.

Boshqaruv dastasini 15 soniyadan ortiq bosib turmang. Agar konforka 15 soniyadan keyin yonmasa, boshqaruv dastasini bo'shating, uni o'chirilgan holatga burang va kamida 1 daqiqadan so'ng konforkani qayta yoqishga harakat qiling.

Elektr ta'minoti bo'lmagan taqdirda, konforkani elektr moslamasisiz yoqishingiz mumkin; bu holda konforkaga olov bilan yaqinlashing, boshqaruv dastasini soat miliga teskari yo'nalishda gaz berishning maksimal holatiga burang va uni pastga bosing. Termojuftlik qizishi uchun boshqaruv dastasini 10 soniyadan kam yoki teng vaqt davomida bosib turing.
Agar konforka tasodifan o'chib qolsa, boshqaruv dastasini o'chirilgan holatga burang va kamida 1 daqiqadan so'ng konforkani qayta yoqishga harakat qiling.
Elektr tarmog'ini yoqqaningizda, o'rnatishdan keyin yoki elektr uzilishidan so'ng uchqun generatori avtomatik ravishda ishga tushishi mumkin. Bu normal holat.
Pishirish paneli progressiv klapanlar bilan ta'minlangan. Ular olovni yanada aniqroq sozlash imkonini beradi.

KONFORKANI O'CHIRISH

Olovni o'chirish uchun dastani o'chirilgan holatga burang .

Tovalar konforkadan olinishidan oldin har doim olovni pasaytiring yoki o'chiring.

MASLAHATLAR VA TAVSIYALAR

Safety boblariga murojaat qiling.

PISHIRISH UCHUN IDISHLAR

Cho'yan tovadan, loy yoki sopol idishlardan, gril yoki toster plitalaridan foydalanmang.

Bir xil tovani ikkita konforkaga qo'ymang.

To'kilish va jarohatlanishning oldini olish uchun konforkaga beqaror yoki shikastlangan idishlarni qo'ymang.

Idishlarning tagi boshqaruv dastagiga juda yaqin turmasligiga ishonch hosil qiling, aks holda olov boshqaruv dastasini qizdiradi.

Idish dastaklarining pishirish panelining old qismidan yuqorida emasligiga ishonch hosil qiling.

Maksimal barqarorlikni ta'minlash va gaz sarfini kamaytirish uchun idishlar konforkaning markaziga joylashtirilganligiga ishonch hosil qiling.

Pishirish paytida to'kilgan suyuqliklar shishaning sinishiga olib kelishi mumkin.

PISHIRISH UCHUN IDISHLARNING DIAMETRLARI

Konforkalar o'lchamiga mos keladigan diametrdagi idishlardan foydalaning.

Konforka	Pishirish uchun idishning diametri (mm)
Ko'p tojli	180 - 260
Yarim tezkor	120 - 220
Yordamchi	80 - 180

PARVARISH VA TOZALASH

Safety boblariga murojaat qiling.

UMUMIY MA'LUMOT

• Har foydalanishdan keyin pishirish panelini tozalang.
• Har doim toza taglikli idishlardan foydalaning.
• Yuzadagi chizishlar yoki to'q dog'lar pishirish panelining ishlashiga ta'sir qilmaydi.
• Pishirish panelining yuzasi uchun mos bo'lgan maxsus tozalash vositasidan foydalaning.

  Shisha yuzasini yoki konforkalar va ramkaning (agar mavjud bo'lsa) qirralarini tozalash uchun pichoqlar, qirg'ichlar yoki shunga o'xshash asboblardan foydalanmang.
• Zanglamaydigan po'latdan yasalgan qismlarni suv bilan yuving, so'ngra ularni yumshoq mato bilan quriting.

IDISH TAYANCHLARI

Idish tayanchlari idish yuvish mashinasida yuvishga chidamli emas. Ularni qo'lda yuvish kerak.

1. Pishirish panelini oson tozalash uchun idish tayanchlarini olib tashlang.
   Pishirish panelining tepasiga zarar yetkazmaslik uchun idish tayanchlarini almashtirganda juda ehtiyot bo'ling.
2. Emal qoplamasi vaqti-vaqti bilan qo'pol qirralarga ega bo'lishi mumkin, shuning uchun idish tayanchlarini qo'lda yuvayotganda va ularni quritayotganda ehtiyot bo'ling. Agar kerak bo'lsa, o'jar dog'larni pasta tozalagich bilan olib tashlang.
3. Idish tayanchlarini tozalagandan so'ng, ularning to'g'ri joylashganligiga ishonch hosil qiling.
4. Konforkaning to'g'ri ishlashi uchun idish tayanchlarining tutqichlari konforkaning markazi bilan to'g'rilanganligiga ishonch hosil qiling.


IDISH TAYANCHLARINI OLIB TASHLASh

Idish tayanchlarini to'g'ri holatda ushlab turish uchun ular pishirish panelining orqa tomoniga o'rnatilgan metall pinlarga qo'yiladi. Osonroq tozalash uchun idish tayanchlarini pishirish panelidan olib tashlash mumkin. Rasmda ko'rsatilgandek, idish tayanchlarini gorizontal holatda ushlab turgan holda yuqoriga ko'taring.
Idish tayanchlarini burchak ostida ko'tarmang, chunki bu metall pinlarga yuk qo'yadi. Bu pinlarning shikastlanishiga va sinishiga olib kelishi mumkin.

Idish tayanchlarining shakli va konforkalar soni jihozning boshqa modellarida farq qilishi mumkin.

PISHIRISH PANELINI TOZALASH

• Darhol olib tashlang: erigan plastmassa, plastik folga, shakar va shakarli ovqatlar, aks holda, kir pishirish paneliga zarar etkazishi mumkin. Kuyishdan saqlaning.
• Pishirish paneli yetarlicha soviganda olib tashlang: ohaktosh halqalari, suv halqalari, yog' dog'lari, yorqin metall rangsizlanish. Pishirish panelini nam mato va abraziv bo'lmagan detarjen bilan tozalang. Tozalashdan so'ng, pishirish panelini yumshoq mato bilan quriting.
• Emallangan qismlarni, qopqoqlarni va tojlarni tozalash uchun ularni iliq sovunli suv bilan yuving va qayta qo'yishdan oldin ularni ehtiyotkorlik bilan quriting.

UCHQUN UCHUN SHAMNI TOZALASH

Ushbu xususiyat metall elektrodli keramika o't oldirish shamchirog'i orqali olinadi. Qiyin yoritishning oldini olish uchun ushbu komponentlarni yaxshi toza saqlang va konforka tojining teshiklari to'sib qo'yilmaganligini tekshiring.

DAVRIY TEXNIK XIZMAT

Gaz ta'minoti trubasining holatini va bosim sozlagichini tekshirish uchun vaqti-vaqti bilan mahalliy vakolatli xizmat ko'rsatish markaziga murojaat qiling, agar o'rnatilgan bo'lsa.

MUAMMOLARNI BARTARAF ETISH

Safety boblariga murojaat qiling.

AGAR NIMA QILISH KERAK BO'LSA

Muammo	Mumkin bo'lgan sabab	Yechim
Uchqun generatorini faollashtirishga harakat qilganda uchqun yo'q.	Pishirish paneli elektr ta'minotiga ulanmagan yoki noto'g'ri ulangan.	Pishirish paneli elektr ta'minotiga to'g'ri ulanganligini tekshiring.
	Sug'urta yonib ketgan.	Sug'urta nosozlikning sababi ekanligiga ishonch hosil qiling. Agar sug'urta qayta-qayta yonib ketsa, malakali elektrchiga murojaat qiling.
	Konforka qopqog'i va toji noto'g'ri joylashtirilgan.	Konforka qopqog'i va tojini to'g'ri joylashtiring.
Olov yoqilgandan so'ng darhol o'chadi.	Termojuftlik yetarli darajada qizdirilmagan.	Olovni yoqqandan so'ng, dastani 10 soniyadan kam yoki teng vaqt davomida bosib turing.
Olov halqasi notekis.	Konforka toji oziq-ovqat qoldiqlari bilan to'sib qo'yilgan.	Injektor to'sib qo'yilmaganligiga va konforka toji toza ekanligiga ishonch hosil qiling.

AGAR YECHIMNI TOPA OLMASANGIZ

Agar muammoning yechimini o'zingiz topa olmasangiz, dileringizga yoki vakolatli xizmat ko'rsatish markaziga murojaat qiling. Texnik ma'lumotlar jadvalidan ma'lumotlarni bering. Pishirish panelini to'g'ri ishlatganingizga ishonch hosil qiling. Aks holda, xizmat ko'rsatish texnigi yoki diler tomonidan xizmat ko'rsatish, hatto kafolat muddati davomida ham bepul bo'lmaydi. Xizmat ko'rsatish markazi va kafolat shartlari haqidagi ko'rsatmalar kafolat kitobchasida keltirilgan.

TEXNIK MA’LUMOTLAR

PLITA O‘LCHAMLARI

Kengligi	590 mm
Chuqurligi	520 mm

BYPASS DIAMETRLARI

KONFORKA	Ø BYPASS 1/100 mm
Multi Crown	57
Yarim tezkor	35
Yordamchi	28

BOSHQA TEXNIK MA'LUMOTLAR

UMUMIY QUVVAT:	Gaz original:	G20 (2H) 20 mbar	8,9 kVt
	Gazni almashtirish:	G30 (3+) 28-30 mbar	607 g/soat
		G31 (3+) 37 mbar	596 g/soat
Elektr ta'minoti:	220-240 V ~ 50-60 Hz 3 yadroli moslashuvchan kabel, qayta ulanmaydigan vilka bilan jihozlangan, 3 amperli patronli sug'urta bilan jihozlangan
Qurilma toifasi:	II2H3+
Gaz ulanishi:	R 1/2"
Qurilma klassi:	3

TABIIY GAZ G20 20 mbar UCHUN GAZ KONFORKALARI

KONFORKA	ODDIY QUVVAT kW	MINIMAL QUVVAT kW	INJEKTOR BELGISI
Multi Crown	3,9	1,4	146
Yarim tezkor	2,0	0,6	96x
Yordamchi	1,0	0,33	70

SUYUQLASHTIRILGAN GAZ G30/G31 28-30/37 mbar UCHUN GAZ KONFORKALARI

KONFORKA	ODDIY QUVVAT kW	MINIMAL QUVVAT kW	INJEKTOR BELGISI	NOMINAL GAZ OQIMI g/soat
				G30 28-30 mbar	G31 37 mbar
Multi Crown	3,55	1,4	095	258	254
Yarim tezkor	1,9	0,6	71	138	136
Yordamchi	1,0	0,33	50	73	71

ENERGIYA SAMARADORLIGI

Model identifikatsiyasi		ZGGN645K
Plita turi		O'rnatilgan plita
Gaz konforkalarining soni		4
Har bir gaz konforkasining energiya samaradorligi (EE gaz konforkasi)	Chap orqa - Yarim tezkor	54.8%
	O'ng orqa - Yarim tezkor	54.8%
	O'ng old - Yordamchi	qo'llanilmaydi
	Chap old - Multi Crown	57.2%
Gaz plitasi uchun energiya samaradorligi (EE gaz plitasi)		55.6%

ENERGIYANI TEJASH

• Ishlatishdan oldin, konforkalar va qozon tagliklari to'g'ri o'rnatilganligiga ishonch hosil qiling.
• Konforkalar o'lchamiga mos keladigan diametrli idishlardan foydalaning.
• Qozonni konforkaning o'rtasiga qo'ying.
• Suvni isitganda, faqat kerakli miqdorni ishlating.
• Iloji bo'lsa, har doim idishlarga qopqoqlarni qo'ying.
• Suyuqlik qaynay boshlaganda, olovni suyuqlikni sekin qaynatish uchun pasaytiring.
• Iloji bo'lsa, bosimli pishirgichdan foydalaning. Uning foydalanuvchi qo'llanmasiga murojaat qiling.

XAVFSIZLIK MA'LUMOTI

Qurilmani o'rnatish va ishlatishdan oldin, taqdim etilgan ko'rsatmalarni diqqat bilan o'qing. Ishlab chiqaruvchi noto'g'ri o'rnatish yoki ishlatish natijasida kelib chiqqan har qanday jarohatlar yoki zarar uchun javobgar emas. Ko'rsatmalarni kelajakda foydalanish uchun har doim xavfsiz va qulay joyda saqlang.

BOLALAR VA ZAIF ODAMLARNING XAVFSIZLIGI

• Ushbu qurilma 8 yoshdan katta bolalar va jismoniy, sezgi yoki aqliy qobiliyatlari cheklangan yoki tajribasi va bilimlari yo'q shaxslar tomonidan, agar ularga qurilmadan xavfsiz tarzda foydalanish bo'yicha nazorat yoki ko'rsatma berilgan bo'lsa va ular bilan bog'liq xavflarni tushunsa, foydalanishi mumkin.
• 3 yoshdan 8 yoshgacha bo'lgan bolalar va juda katta va murakkab nogironligi bo'lgan shaxslar doimiy nazorat qilinmasa, qurilmadan uzoqroq tutulishi kerak.
• 3 yoshdan kichik bolalar doimiy nazorat qilinmasa, qurilmadan uzoqroq tutulishi kerak.
• Bolalarga qurilma bilan o'ynashga ruxsat bermang.
• Barcha qadoqlash materiallarini bolalardan uzoqroq tuting va ularni to'g'ri tarzda utilizatsiya qiling.
• Qurilma ishlayotgan vaqtda yoki sovib turganda bolalar va uy hayvonlarini undan uzoqroq tuting. Foydalanish paytida kirish mumkin bo'lgan qismlar qizib ketishi mumkin.
• Agar qurilmada bolalar xavfsizligi moslamasi bo'lsa, u faollashtirilishi kerak.
• Bolalar nazoratsiz qurilmani tozalash va foydalanuvchi tomonidan texnik xizmat ko'rsatishni amalga oshirmasliklari kerak.

UMUMIY XAVFSIZLIK

• Ushbu qurilma faqat pishirish maqsadlarida mo'ljallangan.
• Ushbu qurilma bino ichidagi muhitda bitta uy xo'jaligida foydalanish uchun mo'ljallangan.
• Ushbu qurilma ofislar, mehmonxona xonalari, nonushta va yotoqxona xonalari, fermer xo'jaliklari va shunga o'xshash turar joylarda ishlatilishi mumkin, bunda bunday foydalanish (o'rtacha) uy xo'jaligi foydalanish darajasidan oshmaydi.
•
  Qurilma va uning kirish mumkin bo'lgan qismlari foydalanish paytida qizib ketadi. Isitish elementlariga tegmaslik uchun ehtiyot bo'lish kerak.
•
  Yog' yoki moy bilan plitada qarovsiz pishirish xavfli bo'lishi va yong'inga olib kelishi mumkin.
• Hech qachon pishirish yong'inini o'chirish uchun suvdan foydalanmang. Qurilmani o'chiring va olovni, masalan, yong'inga qarshi adyol yoki qopqoq bilan yoping.
•
  Qurilma tashqi o'tish moslamasi, masalan, taymer orqali ta'minlanmasligi yoki kommunal xizmat tomonidan muntazam ravishda yoqiladigan va o'chiriladigan zanjirga ulanmasligi kerak.
•
  Pishirish jarayonini nazorat qilish kerak. Qisqa muddatli pishirish jarayonini doimiy ravishda nazorat qilish kerak.
•
  Yong'in xavfi: Pishirish yuzalarida narsalarni saqlamang.
• Pichoqlar, sanchqilar, qoshiqlar va qopqoqlar kabi metall buyumlar plita yuzasiga qo'yilmasligi kerak, chunki ular qizib ketishi mumkin.
• Qurilmani o'rnatilgan tuzilishga o'rnatmasdan oldin ishlatmang.
• Qurilmani tozalash uchun bug 'tozalagichdan foydalanmang.
• Agar shisha-keramika yuzasi / shisha yuzasi yorilgan bo'lsa, qurilmani o'chiring va uni elektr tarmog'idan uzing. Agar qurilma to'g'ridan-to'g'ri ulash qutisi yordamida tarmoqqa ulangan bo'lsa, qurilmani elektr ta'minotidan uzish uchun sug'urtani olib tashlang. Har ikki holda ham vakolatli xizmat ko'rsatish markaziga murojaat qiling.
• Pishirish panelining shishasi sinishi holatida:
  • darhol barcha konforkalarni va har qanday elektr isitish elementini o'chiring va qurilmani elektr ta'minotidan ajrating,
  • qurilma yuzasiga tegmang,
  • qurilmani ishlatmang.
• Agar ta'minot shnuri shikastlangan bo'lsa, xavfni oldini olish uchun uni ishlab chiqaruvchi, vakolatli xizmat ko'rsatish markazi yoki shunga o'xshash malakali shaxslar almashtirishi kerak.
• Qurilma to'g'ridan-to'g'ri elektr ta'minotiga ulangan bo'lsa, kontakt bo'shlig'i bo'lgan barcha qutbli izolyatsiya kaliti talab qilinadi. Haddan tashqari kuchlanish toifasi III da ko'rsatilgan shartlarga muvofiq to'liq uzilish kafolatlanishi kerak. Yer kabeli bundan mustasno.
• Tarmoq kabelini o'tkazganda, kabel xona haroratidan 50°C yuqori haroratga erisha oladigan qismlar bilan to'g'ridan-to'g'ri aloqa qilmasligiga ishonch hosil qiling (masalan, izolyatsion yenglardan foydalaning).
•
  Faqat pishirish qurilmasi ishlab chiqaruvchisi tomonidan ishlab chiqilgan yoki qurilma ishlab chiqaruvchisi tomonidan foydalanish bo'yicha ko'rsatmalarda mos yoki qurilmaga kiritilgan plita himoyachilari sifatida ko'rsatilgan plita himoyachilaridan foydalaning. Noto'g'ri himoyachilardan foydalanish baxtsiz hodisalarga olib kelishi mumkin.

XAVFSIZLIK QOIDALARI

O'RNATISH

Faqat malakali shaxs ushbu jihozni o'rnatishi kerak.

Jihozga shikast yetkazish yoki jarohat olish xavfi.

• Barcha qadoqlarni olib tashlang.
• Zararlangan jihozni o'rnatmang yoki ishlatmang.
• Jihoz bilan birga kelgan o'rnatish ko'rsatmalariga rioya qiling.
• Boshqa jihozlar va qurilmalardan minimal masofani saqlang.
• Jihozni ko'tarayotganda ehtiyot bo'ling, chunki u og'ir. Doimo xavfsizlik qo'lqoplaridan va yopiq oyoq kiyimlaridan foydalaning.
• Shish paydo bo'lishining oldini olish uchun kesilgan yuzalarni germetik bilan yoping.
• Jihozning pastki qismini bug' va namlikdan saqlang.
• Jihozni eshik yoniga yoki deraza ostiga o'rnatmang. Bu eshik yoki deraza ochilganda issiq pishirish idishlarining jihozdan tushib ketishining oldini oladi.
• Agar jihoz tortmalar ustiga o'rnatilgan bo'lsa, jihozning pastki qismi va yuqori tortma o'rtasidagi bo'shliq havo aylanishi uchun etarli ekanligiga ishonch hosil qiling.
• Jihozning pastki qismi ishlatilganda qizishi mumkin. Agar pechka plita ostiga o'rnatilmagan bo'lsa va jihozning pastki qismi ochiq bo'lsa va foydalanuvchi yoki plita ostida saqlangan narsalar plitaning pastki qismi bilan bevosita aloqa qilishi mumkin bo'lsa, oraliq himoya paneli o'rnatilishi kerak.
• Kontrplak yoki oshxona karkas materiallari panel uchun maqbuldir.
• Panel xizmat ko'rsatish uchun olib tashlanishi kerak. Panelni mahkamlash uchun ishlatiladigan vintlarga o'rnatilgandan so'ng kirish mumkin bo'lishi kerak.

ELEKTR ULANISHI

Yong'in va elektr toki urishi xavfi.

• Barcha elektr ulanishlari malakali elektrchi tomonidan amalga oshirilishi kerak.
• Jihoz yerga ulangan bo'lishi kerak.
• Har qanday operatsiyani bajarishdan oldin jihozning elektr ta'minotidan uzilganligiga ishonch hosil qiling.
• Nominal plastinkadagi parametrlar elektr ta'minotining elektr ko'rsatkichlariga mos kelishiga ishonch hosil qiling.
• Jihoz to'g'ri o'rnatilganligiga ishonch hosil qiling. Bo'shashgan va noto'g'ri elektr tarmog'i kabeli yoki vilka (agar mavjud bo'lsa) terminalning haddan tashqari qizishiga olib kelishi mumkin.
• To'g'ri elektr tarmog'i kabelidan foydalaning.
• Elektr tarmog'i kabelining chigallashiga yo'l qo'ymang.
• Tok urishidan himoya o'rnatilganligiga ishonch hosil qiling.
• Kabeldagi kuchlanishni kamaytiradigan qisqichdan foydalaning.
• Jihozni yaqin rozetkalarga ulaganingizda, elektr tarmog'i kabeli yoki vilka (agar mavjud bo'lsa) issiq jihozga yoki issiq pishirish idishlariga tegmasligiga ishonch hosil qiling.
• Ko'p vilkali adapterlar va uzaytirgichlardan foydalanmang.
• Elektr vilkasiga (agar mavjud bo'lsa) yoki elektr tarmog'i kabeliga zarar yetkazmaslikka ishonch hosil qiling. Zararlangan elektr tarmog'i kabelini almashtirish uchun bizning vakolatli xizmat ko'rsatish markazimizga yoki elektrchiga murojaat qiling.
• Tok o'tkazuvchi va izolyatsiya qilingan qismlarning zarbadan himoyasi shunday mahkamlanishi kerakki, uni asboblarsiz olib tashlab bo'lmaydi.
• Elektr vilkasini rozetkaga faqat o'rnatish oxirida ulang. O'rnatishdan so'ng elektr vilkasiga kirish imkoniyati mavjudligiga ishonch hosil qiling.
• Agar rozetka bo'shashgan bo'lsa, elektr vilkasini ulamang.
• Jihozni uzish uchun elektr tarmog'i kabelini tortmang. Har doim elektr vilkasini torting.
• Faqat to'g'ri izolyatsiya moslamalaridan foydalaning: liniyani himoya qiluvchi o'chirgichlar, sug'urtalar (ushlagichdan olib tashlangan vintli turdagi sug'urtalar), yerga oqish o'chirgichlari va kontaktorlar.
• Elektr o'rnatishida jihozni barcha qutblarda elektr tarmog'idan uzish imkonini beruvchi izolyatsiya moslamasi bo'lishi kerak. Izolyatsiya moslamasining kontakt ochilish kengligi minimal 3 mm bo'lishi kerak.

GAZ ULANISHI

Gaz ballonidan foydalanganda, uni doimo tekis gorizontal yuzada (gaz klapani yuqorida) saqlang.

• Barcha gaz ulanishlari malakali shaxs tomonidan amalga oshirilishi kerak.
• O'rnatishdan oldin mahalliy taqsimlash sharoitlari (gazning tabiati va gaz bosimi) va jihozning sozlanishi mos kelishiga ishonch hosil qiling.
• Jihoz atrofida havo aylanishi mavjudligiga ishonch hosil qiling.
• Gaz ta'minoti haqidagi ma'lumot nominal plastinkada joylashgan.
• Ushbu jihoz yonish mahsulotlarini evakuatsiya qiluvchi qurilmaga ulanmagan. Jihozni joriy o'rnatish qoidalariga muvofiq ulang. Etarli shamollatish talablariga rioya qiling.

FOYDALANISH

Jarohat olish, kuyish va elektr toki urishi xavfi.

Gazda pishirish jihozidan foydalanish o'rnatilgan xonada issiqlik, namlik va yonish mahsulotlarini ishlab chiqarishga olib keladi. Oshxonaning yaxshi havalandırılmasını ta'minlang, ayniqsa jihoz ishlatilganda. Jihozdan uzoq vaqt davomida intensiv foydalanish qo'shimcha shamollatishni talab qilishi mumkin, masalan, mavjud bo'lgan mexanik shamollatishni oshirish, yonish mahsulotlarini tashqi (tashqi) havoga xavfsiz olib tashlash uchun qo'shimcha shamollatish, shuningdek, qo'shimcha shamollatish bilan xona havosini o'zgartirish. Qo'shimcha shamollatishni o'rnatishdan oldin malakali shaxs bilan maslahatlashing.

• Ushbu jihozning spetsifikatsiyasini o'zgartirmang.
• Birinchi ishlatishdan oldin barcha qadoqlarni, yorliqlarni va himoya plyonkasini (agar mavjud bo'lsa) olib tashlang.
• Ventilyatsiya teshiklari to'sib qo'yilmaganligiga ishonch hosil qiling.
• Ish paytida jihozni qarovsiz qoldirmang.
• Har foydalanishdan keyin pishirish zonasini "o'chirilgan" holatiga qo'ying.
• Pichoq yoki qozon qopqog'ini pishirish joylariga qo'ymang. Ular issiq bo'lishi mumkin.
• Jihozni nam qo'llar bilan yoki suv bilan aloqa qilganda ishlatmang.
• Jihozni ish yuzasi yoki saqlash yuzasi sifatida ishlatmang.
• Issiq yog'ga ovqat solganingizda, u sachrashi mumkin.

Yong'in va portlash xavfi

• Qizdirilganda yog'lar va moylar yonuvchan bug'larni chiqarishi mumkin. Pishirganda olov yoki qizdirilgan narsalarni yog'lar va moylardan uzoqroq tuting.
• Juda issiq yog' chiqaradigan bug'lar o'z-o'zidan yonishga olib kelishi mumkin.
• Oziq-ovqat qoldiqlarini o'z ichiga olishi mumkin bo'lgan ishlatilgan yog' birinchi marta ishlatilgan yog'ga qaraganda pastroq haroratda yong'inga olib kelishi mumkin.
• Jihozga, yaqiniga yoki ustiga yonuvchan mahsulotlar yoki yonuvchan mahsulotlar bilan ho'llangan narsalarni qo'ymang.

Jihozga zarar yetkazish xavfi.

• Issiq pishirish idishlarini boshqaruv panelida saqlamang.
• Pishirish idishlarining quruq qaynashiga yo'l qo'ymang.
• Ob'ektlar yoki pishirish idishlarining jihozga tushishiga yo'l qo'ymaslikka harakat qiling. Yuzasi shikastlanishi mumkin.
• Hech qachon pishirgichni bo'sh pishirish idishlari bilan yoki pishirish idishlarisiz yoqilgan holda qoldirmang.
• Jihozga alyuminiy folga qo'ymang.
• Cho'yan, alyuminiy yoki shikastlangan pastki qismga ega pishirish idishlari shisha / shisha keramika ustida tirnalishga olib kelishi mumkin. Pishirish yuzasida ularni harakatlantirishingiz kerak bo'lganda, har doim bu narsalarni yuqoriga ko'taring.
• Faqat burnerlarning o'lchamlaridan kattaroq, to'g'ri shakl va diametrga ega barqaror pishirish idishlaridan foydalaning.
• Pishirish idishlarining burnerlarda markazda joylashganligiga ishonch hosil qiling.
• Jihozning qirralarini qoplaydigan katta pishirish idishlaridan foydalanmang. Bu ish stolining yuzasiga zarar yetkazishi mumkin.
• Dastakni maksimaldan minimal holatga tezda aylantirganda olov o'chmasligiga ishonch hosil qiling.
• Faqat jihoz bilan birga kelgan aksessuarlardan foydalaning.
• Burnerga olov diffuzorini o'rnatmang.
• Nordon suyuqliklar, masalan, sirka, limon sharbati yoki ohakni tozalash vositasi plitaga tegmasligiga yo'l qo'ymang. Bu xiralashgan dog'larni keltirib chiqarishi mumkin.
• Emal yoki zanglamaydigan po'latning rangsizlanishi jihozning ishlashiga ta'sir qilmaydi.

PARVARISH VA TOZALASH

Tugmalar, dastaklar yoki qistirmalarni boshqaruv panelidan olib tashlamang. Suv jihozning ichiga kirib, shikast yetkazishi mumkin.

• Yuzaki materialning buzilishining oldini olish uchun jihozni muntazam tozalang.
• Jihozni o'chiring va tozalashdan oldin sovishiga qo'ying.
• Texnik xizmat ko'rsatishdan oldin jihozni elektr ta'minotidan uzing.
• Jihozni tozalash uchun suv purkagichidan va bug'dan foydalanmang.
• Jihozni nam yumshoq mato bilan tozalang. Faqat neytral yuvish vositalaridan foydalaning. Abraziv mahsulotlar, abraziv tozalash yostiqchalari, erituvchilar yoki metall buyumlardan foydalanmang.
• Burnerlarni idish yuvish mashinasida tozalash mumkin emas.

XIZMAT KO'RSATISH

• Jihozni ta'mirlash uchun vakolatli xizmat ko'rsatish markaziga murojaat qiling.
• Faqat original ehtiyot qismlardan foydalaning.

WEBSITE'IMIZGA TASHRIF BUYURING:
Foydalanish bo'yicha maslahatlar, broshyuralar, muammolarni bartaraf etish, xizmat ko'rsatish va ta'mirlash ma'lumotlarini oling: www.zanussi.com/support

Adabiyotlar

• Zanussi - Zanussi.com

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Zanussi ZGGN645K - Gaz plitasi uchun qo'llanma ni yuklab olish

Mavjud tillar
