Zanussi ZGH66424BB, ZGH66424XX - Gaz plitasining qo'llanmasi

O'RNATISH

Xavfsizlik boblariga murojaat qiling.

GAZ ULANISHI

Har qanday gaz o'rnatish GAS SAFE REGISTER o'rnatuvchisi tomonidan amalga oshirilishi kerak.
Plitani Maltadagi gaz spetsifikatsiyalariga qanday sozlash bo'yicha texnik ko'rsatmalarga murojaat qiling.
Ushbu qurilma Malta uchun sertifikatlangan.

O'rnatilgandan so'ng, nosozlik yuzaga kelgan taqdirda, muhandis uchun plita osonlik bilan kirish mumkin bo'lishiga ishonch hosil qiling.
Agar yuqoridagi ko'rsatmalar yoki ushbu ko'rsatma kitobchasiga kiritilgan boshqa xavfsizlik ko'rsatmalari e'tiborga olinmasa, ishlab chiqaruvchi javobgarlikni o'z zimmasiga olmaydi.
R 1/2" rezbali tirsakni o'z ichiga olgan valning uchida, sozlash mahkamlagich sxemada ko'rsatilganidek, komponentlar orasiga o'rnatilishi uchun mahkamlanadi. Qismlarni haddan tashqari kuch ishlatmasdan birga burang.

1. Gaykali valning uchi
2. Qurilma bilan birga taqdim etilgan yuvuvchi
3. Qurilma bilan birga taqdim etilgan tirsak

Gaz ta'minotiga ulanish qattiq yoki yarim qattiq quvur, ya'ni po'lat yoki mis bilan bo'lishi kerak.
Ulanish R 1/2 (1/2 BSP erkak rezba) ga ulanish uchun mos bo'lishi kerak.
Yakuniy ulanish amalga oshirilganda, plita va o'rnatishda puxta qochqin sinovini o'tkazish juda muhimdir.
Asosiy ulanish trubkasi plitaga hech qanday zo'riqish keltirmasligiga ishonch hosil qiling.
Agar siz moslashuvchan metall quvurlardan foydalansangiz, ularning ISO 10380 va ISO 10807 standartlariga mos kelishiga ishonch hosil qiling. Ularning harakatlanuvchi qismlar bilan aloqa qilmasligiga yoki siqilmasligiga ehtiyot bo'ling. Plita pech bilan birga qo'yilganda ham ehtiyot bo'ling.

Tirsakni to'g'ri o'rnatish muhim, rezbaning uchidagi yelka plitaning ulanish trubkasiga o'rnatiladi.

To'g'ri yig'ilishni ta'minlamaslik gazning sizib chiqishiga olib keladi.

Qurilmaning gaz ta'minoti bosimi tavsiya etilgan qiymatlarga mos kelishiga ishonch hosil qiling.

Qattiq ulanish:
Ulanishni metall qattiq quvurlar (mexanik uchi bo'lgan mis) yordamida amalga oshiring.

INJEKTORLARNI ALMASHTIRISH

1. Qozon tagliklarini olib tashlang.
2. Yoqilg'ichning qopqoqlarini va tojlarini olib tashlang.
3. 7-sonli rozetkali kalit bilan injektorlarni olib tashlang va ularni siz foydalanadigan gaz turi uchun zarur bo'lganlari bilan almashtiring ("Texnik ma'lumotlar" bobidagi jadvalga qarang).
4. Qismlarni yig'ing, xuddi shu tartibni teskari bajaring.
5. Baholash plastinkasini almashtiring (u gaz ta'minoti trubkasining yonida joylashgan) yangi turdagi gaz ta'minoti uchun mo'ljallangan bilan. Siz ushbu plastinkani qurilma bilan birga taqdim etilgan paketda topishingiz mumkin.

Agar ta'minot gazining bosimi o'zgaruvchan bo'lsa yoki zarur bosimdan farq qilsa, gaz ta'minoti trubkasiga mos bosim regulyatorini o'rnatishingiz kerak.

MINIMAL DARAJANI SOZLASH

Yoqilg'ichlarning minimal darajasini sozlash uchun:

1. Yoqilg'ichni yoqing.
2. Dastagini minimal holatga burang.
3. Dastagini va qistirma rishtasini olib tashlang.

4. Ingichka tornavida bilan aylanma vintning (A) holatini sozlang.

5. Agar siz o'zgartirsangiz:
   • tabiiy gaz G20 20 mbar dan suyuq gazga, aylanma vintni to'liq torting.
   • suyuq gazdan tabiiy gazga G20 20 mbar, aylanma vintni taxminan 1/4 burilishga oching (Multi Crown yoqilg'ich uchun 1/2 burilish).
6. Qistirma rishtasini va dastagini qayta yig'ing.


ELEKTR ULANISHI

• Qurilmani uzish uchun elektr kabelini tortmang. Har doim elektr vilkasini torting (agar mavjud bo'lsa).
• Qurilma uzaytirgich kabeli, adapter yoki ko'p rozetka bilan ulanmasligi kerak. Yong'in xavfi mavjud.
• Elektr kabelining 90°C dan yuqori haroratgacha qizishiga yo'l qo'ymang. Kabel shkafning yon tomoniga mahkamlangan qisqichlar yordamida yo'naltirilishi kerak, shunda pishirish panelining ostidagi qurilma bilan aloqa qilmaslik kerak.
• O'rnatishdan so'ng elektr vilkasiga kirish imkoniyati mavjudligiga ishonch hosil qiling.

Ta'minot ulanishlari
Ushbu plita 220-240 V (~ 50-60 Hz) elektr ta'minotiga ulanishi kerak.

Plita quyidagicha belgilangan terminal blokiga ega:

• L — Kuchlanish terminali
• N — Neytral terminal
• yoki E — Yer terminali

Ulanishni amalga oshirishdan oldin, quyidagilarga ishonch hosil qiling:

1. Cheklovchi valf va elektr tizimi qurilmaning yukini ko'tarishi mumkin (reyting plastinkasiga qarang)
2. Ta'minot tizimi amaldagi standartlar va qoidalarga muvofiq samarali yerga ulanish bilan jihozlangan
3. Ulanish uchun ishlatiladigan rozetka yoki ko'p qutbli kalit qurilma o'rnatilgan holda osonlik bilan kirish mumkin.

Qurilma 3 amperli vilka bilan 3 yadroli moslashuvchan elektr kabeli bilan ta'minlangan. Agar sug'urta almashtirish zarur bo'lsa, 3 amperli ASTA tomonidan tasdiqlangan (BS 1362) sug'urtadan foydalaning.

1. Yashil va sariq
2. 3 amperli sug'urta
3. Jigarrang
4. Kabel qisqichi
5. Ko'k

Korddagi simlar quyidagi ranglarda:

Yashil va sariq	- Yer
Ko'k	- Neytral
Jigarrang	- Kuchlanish

13 amperli rozetkaga kiritilgan kesilgan vilka jiddiy zarba xavfi hisoblanadi. Kesilgan vilka xavfsiz tarzda utilizatsiya qilinganligiga ishonch hosil qiling.

ULANISH KABELINI ALMASHTIRISH

Elektr kabelini almashtirish faqat xizmat ko'rsatish markazi yoki shunga o'xshash vakolatli xodimlar tomonidan, amaldagi qoidalarga muvofiq amalga oshirilishi kerak.
Ulanish kabelini almashtirish uchun faqat H03V2V2-F T90 yoki shunga o'xshash turdan foydalaning. Kabel qismining kuchlanish yukiga va ish haroratiga mos kelishiga ishonch hosil qiling. Sariq/yashil yer simi (B) kuchlanish va neytral simdan (A) taxminan 2 sm uzunroq bo'lishi kerak.

1. Yashil va sariq (yer) simini 'E' harfi yoki yer belgisi bilan belgilangan terminalga ulang yoki yashil va sariq rangda bo'yalgan.
2. Ko'k (neytral) simni 'N' harfi bilan belgilangan yoki ko'k rangga bo'yalgan terminalga ulang.
3. Jigarrang (kuchlanish) simini 'L' harfi bilan belgilangan terminalga ulang. U har doim tarmoq fazasiga ulanishi kerak. Simning kesilgan yoki adashgan zanjirlari bo'lmasligi kerak. Kabel qisqichi tashqi qobiqqa to'g'ri biriktirilgan bo'lishi kerak.

YIG'ISH

4.
   Agar mebel bloki plitadan 400 mm balandlikda o'rnatilgan bo'lsa, plitaning chap yoki o'ng tomonidagi chetidan kamida 50 mm xavfsizlik masofasi bo'lishi kerak.
8. 1. taqdim etilgan qavs
9.

   Qurilmani faqat tekis sirtli ish stoliga o'rnating.

O'RNATISH IMKONIYATLARI

Plitaning ostiga o'rnatilgan panelni olib tashlash oson bo'lishi kerak va agar texnik yordam ko'rsatilishi zarur bo'lsa, oson kirish imkonini berishi kerak.

Eshigi yoki tortmasi bo'lgan oshxona bloki

1. Olinadigan panel
2. Ulanishlar uchun joy

Pechli oshxona bloki
Xavfsizlik nuqtai nazaridan va pechni blokdan oson olib tashlash uchun plita va pechning elektr ulanishi alohida o'rnatilishi kerak.

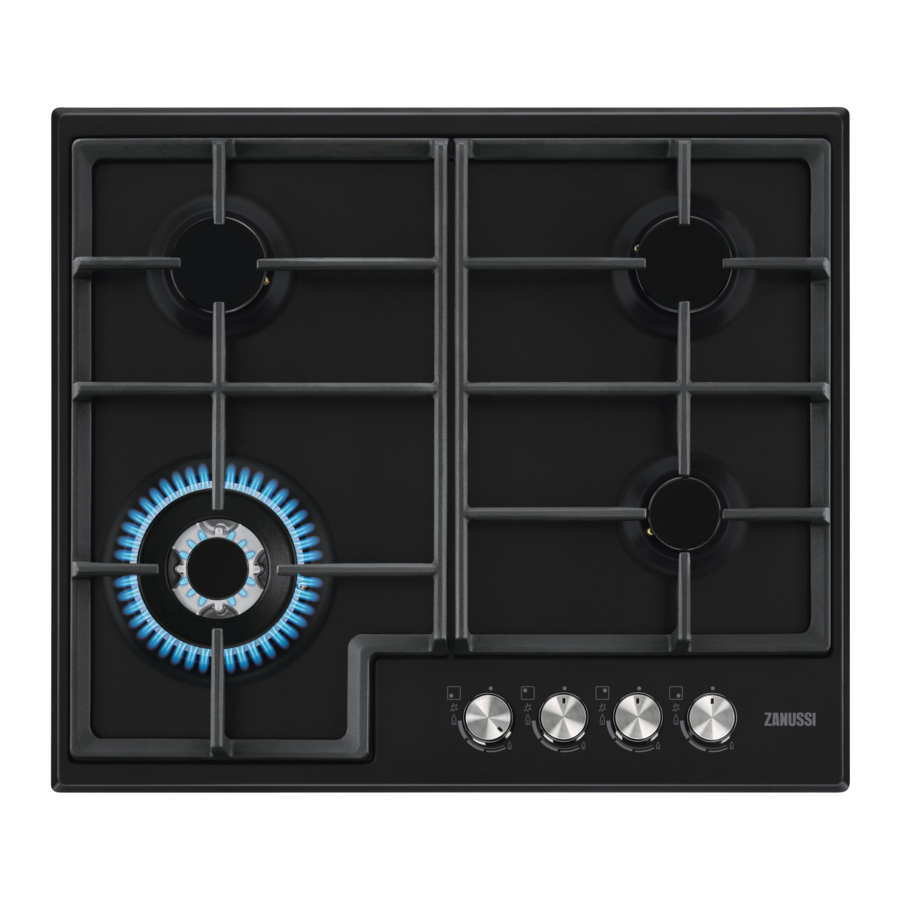

MAHSULOT TA'RIFI

PISHIRISH YUZASINING JOYLASHTIRILISHI

1. Yarim tez yoqilg'ich
2. Multi Crown yoqilg'ichi
3. Yordamchi yoqilg'ich
4. Boshqaruv dastaklari

BOSHQARUV DASTAGI

Belgi	Tavsif
	gaz ta'minoti yo'q / o'chirilgan holat
	yoqish holati / maksimal gaz ta'minoti
	minimal gaz ta'minoti

KUNDALIK FOYDALANISH

Xavfsizlik boblariga murojaat qiling.

YONDIRGICHGA UMUMIY NUQTAI NAZAR

1. Yondirgich qopqog'i
2. Yondirgich tojchasi
3. O't oldirish shamchasi
4. Termojuftlik

YONDIRGICHNI YOQISH

Har doim idish-tovoqlarni qo'yishdan oldin yondirgichni yoqing.

Oshxona muhitida ochiq olovdan foydalanganda juda ehtiyot bo'ling. Ishlab chiqaruvchi olovdan noto'g'ri foydalanish holatlarida har qanday javobgarlikni rad etadi.

1. Boshqaruv tugmasini pastga bosing va uni gaz ta'minotining maksimal holatiga () soat miliga teskari tomonga burang.
2. Boshqaruv tugmasini 10 soniyadan kamroq vaqt ushlab turing. Bu termojuftlikning isishiga imkon beradi. Aks holda, gaz ta'minoti to'xtatiladi.
3. Olov normal holatga kelgandan keyin uni sozlang.

Agar bir necha urinishdan keyin yondirgich yonmasa, toj va uning qopqog'i to'g'ri joylashganligini tekshiring.

Boshqaruv tugmasini 15 soniyadan ortiq bosib turmang. Agar yondirgich 15 soniyadan keyin yonmasa, boshqaruv tugmasini bo'shating, uni o'chirilgan holatga o'tkazing va kamida 1 daqiqadan so'ng yondirgichni qayta yoqishga harakat qiling.

Elektr ta'minoti bo'lmagan taqdirda, yondirgichni elektr moslamasisiz yoqishingiz mumkin; bunday holda yondirgichga olov bilan yaqinlashing, boshqaruv tugmasini soat miliga teskari yo'nalishda maksimal gaz ta'minoti holatiga burang va uni pastga bosing. Termojuftlikning isishi uchun boshqaruv tugmasini 10 soniyadan kamroq vaqt ushlab turing.
Agar yondirgich tasodifan o'chib qolsa, boshqaruv tugmasini o'chirilgan holatga o'tkazing va kamida 1 daqiqadan so'ng yondirgichni qayta yoqishga harakat qiling.
Tarmoqqa ulanganda, o'rnatilgandan so'ng yoki elektr uzilishidan keyin uchqun generatori avtomatik ravishda ishga tushishi mumkin. Bu normal holat.
Pishirish paneli progressiv klapanlar bilan ta'minlangan. Ular olovni yanada aniqroq rostlash imkonini beradi.

YONDIRGICHNI O'CHIRISH

Olovni o'chirish uchun tugmani o'chirilgan holatga burang .

Idishlarni yondirgichdan olib tashlashdan oldin har doim olovni pasaytiring yoki o'chiring.

MASLAHATLAR

Xavfsizlik boblariga murojaat qiling.

IDISH-TOVOQLAR

Chugun qozonlar, loy yoki sopol idishlar, panjara yoki toster plitalaridan foydalanmang. Zanglamaydigan po'lat haddan tashqari qizdirilsa, xiralashishi mumkin.

Bir xil idishni ikkita yondirgichga qo'ymang.

To'kilmaslik va shikastlanmaslik uchun beqaror yoki shikastlangan idishlarni yondirgichga qo'ymang.

Idishlarning tubi boshqaruv tugmasiga juda yaqin turmasligiga ishonch hosil qiling, aks holda olov boshqaruv tugmasini qizdiradi.

Idish tutqichlari pishirish panelining old qismidan yuqorida emasligiga ishonch hosil qiling.

Maksimal barqarorlikka erishish va gaz sarfini kamaytirish uchun idishlar yondirgichning markaziga joylashtirilganligiga ishonch hosil qiling.

IDISH-TOVOQLARNING DIAMETRLARI

Yondirgichlarning o'lchamiga mos keladigan diametrli idishlardan foydalaning.

Yondirgich	Idish-tovoqning diametri (mm)
Multi Crown	180 - 260
Yarim tezkor	120 - 220
Yordamchi	80 - 180

PARVARISH VA TOZALASH

Xavfsizlik boblariga murojaat qiling.

UMUMIY MA'LUMOT

• Har foydalanishdan keyin pishirish panelini tozalang.
• Har doim toza asosli idishlardan foydalaning.
• Sirtidagi tirnalishlar yoki qora dog'lar pishirish panelining ishlashiga ta'sir qilmaydi.
• Pishirish panelining yuzasi uchun mos bo'lgan maxsus tozalagichdan foydalaning.

Zanglamaydigan po'lat

• Zanglamaydigan po'lat qismlarni suv bilan yuving, so'ngra ularni yumshoq mato bilan quriting.
• Kuygan ovqat, yog' va qaysar dog'larni olib tashlash uchun tozalashdan oldin ularni bir necha daqiqa davomida oz miqdordagi yumshoq detarjenda namlang.
• Po'lat yuzalarini himoya qilish uchun zanglamaydigan po'latni tozalash uchun maxsus mo'ljallangan tozalash vositalaridan foydalaning.
• Xloridlar kabi korroziy kimyoviy moddalarni o'z ichiga olgan tozalash vositalaridan foydalanmang, sirtni dezinfektsiyalovchi vositalar, dog' yoki zangni tozalash vositalari va botirib tozalash vositalari bilan tozalamang.

IDISH TAYANCHLARI

Idish tayanchlarini idish yuvish mashinasida yuvishga chidamli emas. Ularni qo'lda yuvish kerak.

1. Pishirish panelini oson tozalash uchun idish tayanchlarini olib tashlang.
   Pishirish panelining yuqori qismiga zarar yetkazmaslik uchun idish tayanchlarini almashtirayotganda juda ehtiyot bo'ling.
2. Emal qoplamasi vaqti-vaqti bilan qo'pol qirralarga ega bo'lishi mumkin, shuning uchun idish tayanchlarini qo'lda yuvayotganda va ularni quritayotganda ehtiyot bo'ling. Agar kerak bo'lsa, qaysar dog'larni pasta tozalagich bilan olib tashlang.
3. Idish tayanchlarini tozalagandan so'ng, ularning to'g'ri joylashganligiga ishonch hosil qiling.
4. Yondirgichning to'g'ri ishlashi uchun idish tayanchlarining qo'llari yondirgichning markazi bilan tekislanganligiga ishonch hosil qiling.


PIShIRISh PANELINI TOZALASh

• Darhol olib tashlang: erigan plastmassa, plastik folga, shakar va tarkibida shakar bo'lgan ovqatlar, aks holda, kir pishirish paneliga zarar yetkazishi mumkin. Kuyishdan saqlaning.
• Pishirish paneli yetarlicha soviganda olib tashlang: ohaktosh halqalari, suv halqalari, yog' dog'lari, yaltiroq metall rangsizlanishi. Pishirish panelini nam mato va abraziv bo'lmagan detarjan bilan tozalang. Tozalashdan so'ng pishirish panelini yumshoq mato bilan quriting.
• Emallangan qismlar, qopqoqlar va tojlarni tozalash uchun ularni iliq sovunli suv bilan yuving va qayta qo'yishdan oldin ehtiyotkorlik bilan quriting.

UCHQUN VILKASINI TOZALASh

Ushbu xususiyat metall elektrodli keramik o't oldirish shamchasi orqali olinadi. Qiyin yoritishning oldini olish uchun ushbu komponentlarni yaxshi toza saqlang va yondirgich tojchasidagi teshiklar to'sib qo'yilmaganligini tekshiring.

DAVRIY TEXNIK XIZMAT KO'RSATISh

Gaz ta'minoti trubasining va bosim rostlagichining holatini tekshirish uchun vaqti-vaqti bilan mahalliy vakolatli xizmat ko'rsatish markaziga murojaat qiling, agar o'rnatilgan bo'lsa.

MUAMMOLARNI BARTARAF ETISh

Xavfsizlik boblariga murojaat qiling.

AGAR NIMA QILISh KERAK

Muammo	Mumkin bo'lgan sabab	Yechim
Uchqun generatorini faollashtirishga harakat qilganda uchqun yo'q.	Pishirish paneli elektr ta'minotiga ulanmagan yoki noto'g'ri ulangan.	Pishirish paneli elektr ta'minotiga to'g'ri ulanganligini tekshiring.
	Sug'urta yonib ketgan.	Sug'urtaning nosozlik sababi ekanligiga ishonch hosil qiling. Agar sug'urta qayta-qayta yonib ketsa, malakali elektrikka murojaat qiling.
	Yondirgich qopqog'i va tojchasi noto'g'ri joylashtirilgan.	Yondirgich qopqog'i va tojchasini to'g'ri joylashtiring.
Olov yoqilgandan keyin darhol o'chadi.	Termojuftlik yetarlicha isitilmagan.	Olovni yoqqandan so'ng, tugmani 10 soniyadan kamroq ushlab turing.
Olov halqasi notekis.	Yondirgich tojchasi ovqat qoldiqlari bilan to'sib qo'yilgan.	Injektor to'sib qo'yilmaganligiga va yondirgich tojchasi toza ekanligiga ishonch hosil qiling.

AGAR YECHIM TOPA OLMASANGIZ

Agar siz muammoning yechimini topa olmasangiz, sotuvchingizga yoki vakolatli xizmat ko'rsatish markaziga murojaat qiling. Baholash taxtasidan ma'lumotlarni bering. Pishirish panelidan to'g'ri foydalanganingizga ishonch hosil qiling. Aks holda, xizmat ko'rsatish texnik xodimi yoki sotuvchi tomonidan xizmat ko'rsatish, hatto kafolat muddati davomida ham bepul bo'lmaydi. Xizmat ko'rsatish markazi va kafolat shartlari haqidagi ko'rsatmalar kafolat kitobchasida keltirilgan.

TEXNIK MA'LUMOTLAR

PLITA O'LCHAMLARI

Kengligi	595 mm
Chuqurligi	510 mm

BYPASS DIAMETRLARI

KONFORKA	Ø BYPASS 1/100 mm
Ko'p tojli	57
Yarim tez	32
Yordamchi	28

BOSHQA TEXNIK MA'LUMOTLAR

UMUMIY QUVVAT:	Gaz asl:	G20 (2H) 20 mbar	9 kVt
	Gazni almashtirish:	G30 (3+) 28-30 mbar	629 g/soat
		G31 (3+) 37 mbar	618 g/soat
Elektr ta'minoti:	220-240 V ~ 50-60 Hz 3 amperli kartrij sigortali qayta ulanmaydigan vilka bilan jihozlangan 3 yadroli moslashuvchan kabel
Asboblar toifasi:	II2H3+
Gaz ulanishi:	R 1/2"
Asboblar klassi:	3

TABIIY GAZ UCHUN GAZ KONFORKALARI G20 20 mbar

KONFORKA	NORMAL QUVVAT kVt	MINIMAL QUVVAT kVt	INJEKTOR MARKASI
Ko'p tojli	4,0	1,4	146
Yarim tez	2,0	0,45	96
Yordamchi	1,0	0,33	70

Agar ushbu qurilma Maltada o'rnatilgan bo'lsa, mavjud gaz sozlamalari bilan ishlamaydi. Shuning uchun, qurilmani ulashdan oldin, quyidagi jadvalga muvofiq ishlatiladigan gaz turiga qarab nozullarni o'zgartirish kerak.

Suyuq gaz uchun gaz konforkalari G30/G31 28-30/37 mbar

KONFORKA	NORMAL QUVVAT kVt	MINIMAL QUVVAT kVt	INJEKTOR MARKASI	NOMINAL GAZ OQIMI g/soat
				G30 28-30 mbar	G31 37 mbar
Ko'p tojli	3,65	1,4	095	265	261
Yarim tez	2,0	0,45	71	145	143
Yordamchi	1,0	0,33	50	73	71

Jadvaldagi ma'lumotlar Malta uchun ko'rsatilgan.

ENERGIYA SAMARADORLIGI

Model identifikatori		ZGH66424BB, ZGH66424XX
Plita turi		O'rnatilgan plita
Gaz konforkalarining soni		4
Gaz konforkasi uchun energiya samaradorligi (EE gaz konforkasi)	Chap orqa - Yarim tez	54.5%
	O'ng orqa - Yarim tez	58.1%
	Chap old - Ko'p tojli	59.7%
	O'ng old - Yordamchi	qo'llanilmaydi
Gaz plitasi uchun energiya samaradorligi (EE gaz plitasi)		57.4%

ENERGIYA TEJASH

• Ishlatishdan oldin, konforkalar va qozon tagliklari to'g'ri yig'ilganligiga ishonch hosil qiling.
• Konforkalar o'lchamiga mos keladigan diametrli idishlardan foydalaning.
• Idishni konforkaning o'rtasiga qo'ying.
• Suvni isitganda, faqat kerakli miqdorda foydalaning.
• Agar iloji bo'lsa, har doim idishlarga qopqoq qo'ying.
• Suyuqlik qaynay boshlaganda, olovni suyuqlikni zo'rg'a qaynatadigan darajaga tushiring.
• Agar iloji bo'lsa, bosimli pishirgichdan foydalaning. Uning foydalanuvchi qo'llanmasiga qarang.

XAVFSIZLIK MA'LUMOTLARI

Qurilmani o'rnatish va ishlatishdan oldin, taqdim etilgan ko'rsatmalarni diqqat bilan o'qing. Ishlab chiqaruvchi noto'g'ri o'rnatish yoki foydalanish natijasida kelib chiqqan har qanday jarohatlar yoki zararlar uchun javobgar emas. Ko'rsatmalarni kelajakda foydalanish uchun har doim xavfsiz va oson joyda saqlang.

BOLALAR VA ZAIF ODAMLARNING XAVFSIZLIGI

• Ushbu qurilma 8 yoshdan katta bolalar va jismoniy, sezgi yoki aqliy qobiliyatlari cheklangan yoki tajribasi va bilimga ega bo'lmagan shaxslar tomonidan, agar ularga qurilmadan xavfsiz foydalanish bo'yicha nazorat yoki ko'rsatma berilgan bo'lsa va xavflarni tushunsa, foydalanishi mumkin.
• 3 yoshdan 8 yoshgacha bo'lgan bolalar va juda keng va murakkab nogironligi bo'lgan shaxslar doimiy ravishda nazorat qilinmasa, uzoqda saqlanishi kerak.
• 3 yoshdan kichik bolalar doimiy ravishda nazorat qilinmasa, uzoqda saqlanishi kerak.
• Bolalarga qurilma bilan o'ynashiga yo'l qo'ymang.
• Barcha qadoqlarni bolalardan uzoqroq tuting va ularni to'g'ri utilizatsiya qiling.
• Qurilma ishlayotganida yoki sovuyotganda bolalar va uy hayvonlarini qurilmadan uzoqroq tuting. Kirish mumkin bo'lgan qismlar issiq.
• Agar qurilmada bolalar xavfsizligi moslamasi bo'lsa, uni faollashtirish kerak.
• Bolalar nazoratsiz qurilmani tozalash va foydalanuvchi tomonidan texnik xizmat ko'rsatmasligi kerak.

UMUMIY XAVFSIZLIK

•
  Qurilma va uning kirish mumkin bo'lgan qismlari ishlatish paytida qiziydi. Isitish elementlariga tegmaslik uchun ehtiyot bo'lish kerak.
• Qurilmani tashqi taymer yoki alohida masofadan boshqarish tizimi orqali ishlatmang.
•
  Yog' yoki moy bilan plitada qarovsiz pishirish xavfli bo'lishi va yong'inga olib kelishi mumkin.
• Hech qachon yong'inni suv bilan o'chirishga urinmang, balki qurilmani o'chiring va keyin olovni masalan, qopqoq yoki yong'in o'chirish adyoli bilan yoping.
•
  Pishirish jarayoni nazorat qilinishi kerak. Qisqa muddatli pishirish jarayoni doimiy ravishda nazorat qilinishi kerak.
•
  Yong'in xavfi: Pishirish yuzalarida narsalarni saqlamang.
• Pichoqlar, sanchqi, qoshiqlar va qopqoqlar kabi metall buyumlar plita yuzasiga qo'yilmasligi kerak, chunki ular issiq bo'lishi mumkin.
• Qurilmani tozalash uchun bug 'tozalagichdan foydalanmang.
• Agar ta'minot shnuri shikastlangan bo'lsa, xavfni oldini olish uchun uni ishlab chiqaruvchi, vakolatli xizmat ko'rsatish markazi yoki shunga o'xshash malakali shaxslar almashtirishi kerak.
• Qurilma to'g'ridan-to'g'ri elektr ta'minotiga ulangan bo'lsa, kontakt tirqishi bo'lgan barcha qutbli ajratuvchi kalit talab qilinadi. III kuchlanish toifasida ko'rsatilgan shartlarga muvofiq to'liq uzilish kafolatlanishi kerak. Yer kabeli bundan mustasno.
• Tarmoq kabelini yo'naltirayotganda, kabel xona haroratidan 50°C dan yuqori haroratga yetishi mumkin bo'lgan qismlar bilan bevosita aloqada bo'lmasligiga ishonch hosil qiling (masalan, izolyatsiyalovchi qoplamadan foydalanib).
•
  Faqat pishirish moslamasining ishlab chiqaruvchisi tomonidan ishlab chiqilgan yoki qurilmaning ishlab chiqaruvchisi tomonidan foydalanish bo'yicha ko'rsatmalarda mos deb ko'rsatilgan yoki qurilmaga kiritilgan plita himoyalaridan foydalaning. Noto'g'ri himoyalardan foydalanish baxtsiz hodisalarga olib kelishi mumkin.

XAVFSIZLIK BO‘YICHA YO‘RIQNOMA

O‘RNATISH

Ushbu jihozni faqat malakali shaxs o‘rnatishi kerak.

Jihozning shikastlanish yoki jarohat olish xavfi.

• Barcha o‘rov materiallarini olib tashlang.
• Zararlangan jihozni o‘rnatmang yoki ishlatmang.
• Jihoz bilan birga berilgan o‘rnatish bo‘yicha ko‘rsatmalarga rioya qiling.
• Boshqa jihozlar va qurilmalardan minimal masofani saqlang.
• Jihoz og‘ir bo‘lgani uchun uni ko‘chirishda doimo ehtiyot bo‘ling. Doimo xavfsizlik qo‘lqoplaridan va yopiq poyabzallardan foydalaning.
• Shish paydo bo‘lishining oldini olish uchun kesilgan yuzalarni germetik bilan yoping.
• Jihozning pastki qismini bug‘ va namlikdan saqlang.
• Jihozni eshik yoniga yoki deraza ostiga o‘rnatmang. Bu eshik yoki deraza ochilganda issiq pishirish anjomlarining jihozdan tushib ketishining oldini oladi.
• Agar jihoz tortmalar ustiga o‘rnatilgan bo‘lsa, jihozning pastki qismi va yuqori tortma o‘rtasidagi bo‘shliq havo aylanishi uchun yetarli ekanligiga ishonch hosil qiling.
• Jihozning pastki qismi qizishi mumkin. Pastki qismga kirishning oldini olish uchun jihoz ostiga yonmaydigan ajratish panelini o‘rnatganingizga ishonch hosil qiling.

ELEKTR ULANISHI

Yong‘in va elektr toki urishi xavfi.

• Barcha elektr ulanishlari malakali elektrik tomonidan amalga oshirilishi kerak.
• Jihoz yerga ulangan bo‘lishi kerak.
• Biron bir operatsiyani bajarishdan oldin jihoz elektr ta’minotidan uzilganligiga ishonch hosil qiling.
• Nominal plastinkadagi parametrlar asosiy elektr ta’minotining elektr ko‘rsatkichlariga mos kelishiga ishonch hosil qiling.
• Jihoz to‘g‘ri o‘rnatilganligiga ishonch hosil qiling. Bo‘shashgan va noto‘g‘ri elektr kabeli yoki vilka (agar mavjud bo‘lsa) terminalning haddan tashqari qizishiga olib kelishi mumkin.
• To‘g‘ri elektr kabelidan foydalaning.
• Elektr kabelining chigallashishiga yo‘l qo‘ymang.
• Tokdan himoya o‘rnatilganligiga ishonch hosil qiling.
• Kabeldagi kuchlanishni yengillashtiruvchi qisqichdan foydalaning.
• Jihozni yaqin atrofdagi rozetkalarga ulaganingizda, elektr kabeli yoki vilka (agar mavjud bo‘lsa) issiq jihozga yoki issiq pishirish anjomlariga tegmasligiga ishonch hosil qiling.
• Ko‘p vilkali adapterlar va uzaytirish kabellaridan foydalanmang.
• Elektr vilkasiga (agar mavjud bo‘lsa) yoki elektr kabeliga zarar yetkazmaslikka ishonch hosil qiling. Zararlangan elektr kabelini almashtirish uchun bizning vakolatli xizmat ko‘rsatish markazimizga yoki elektrikga murojaat qiling.
• Tok o‘tkazuvchi va izolyatsiyalangan qismlarning tokdan himoyasi shunday mahkamlangan bo‘lishi kerakki, uni asboblarsiz olib tashlab bo‘lmaydi.
• Elektr vilkasini faqat o‘rnatish oxirida rozetkaga ulang. O‘rnatishdan keyin elektr vilkasiga kirish imkoniyati mavjudligiga ishonch hosil qiling.
• Agar rozetka bo‘shashgan bo‘lsa, elektr vilkasini ulamang.
• Jihozni uzish uchun elektr kabelini tortmang. Har doim elektr vilkasini torting.
• Faqat to‘g‘ri izolyatsiya qurilmalaridan foydalaning: liniyani himoya qiluvchi o‘chirgichlar, sug‘urtalar (tutqichdan chiqarilgan vintli tipdagi sug‘urtalar), yerga oqish o‘chirgichlari va kontaktorlar.
• Elektr o‘rnatishida sizga jihozni barcha qutblarda tarmoqdan uzish imkonini beradigan izolyatsiya qurilmasi bo‘lishi kerak. Izolyatsiya qurilmasi minimal 3 mm kontakt ochilish kengligiga ega bo‘lishi kerak.

GAZ ULANISHI

• Barcha gaz ulanishlari malakali shaxs tomonidan amalga oshirilishi kerak.
• O‘rnatishdan oldin mahalliy taqsimlash sharoitlari (gazning tabiati va gaz bosimi) va jihozning sozlanishi mos kelishiga ishonch hosil qiling.
• Jihoz atrofida havo aylanishi mavjudligiga ishonch hosil qiling.
• Gaz ta’minoti haqidagi ma’lumot nominal plastinkada joylashgan.
• Ushbu jihoz yonish mahsulotlarini evakuatsiya qiladigan qurilmaga ulanmagan. Jihozni joriy o‘rnatish qoidalariga muvofiq ulaganingizga ishonch hosil qiling. Yetarli shamollatish bo‘yicha talablarga e’tibor bering.

FOYDALANISH

Jarohat olish, kuyish va elektr toki urishi xavfi.

• Birinchi marta ishlatishdan oldin barcha o‘rash, etiketlash va himoya plyonkasini (agar mavjud bo‘lsa) olib tashlang.
• Ushbu jihozni uy sharoitida ishlating.
• Ushbu jihozning spetsifikatsiyasini o‘zgartirmang.
• Ventilyatsiya teshiklari to‘sib qo‘yilmaganligiga ishonch hosil qiling.
• Jihoz ishlash vaqtida qarovsiz qolishiga yo‘l qo‘ymang.
• Har foydalanishdan keyin pishirish zonasini "o‘chirilgan" holatga o‘rnating.
• Pishirish zonalari ustiga vilkalar yoki qozon qopqog‘ini qo‘ymang. Ular issiq bo‘lishi mumkin.
• Jihozni ho‘l qo‘llar bilan yoki suv bilan aloqa qilganda ishlatmang.
• Jihozni ish yuzasi yoki saqlash yuzasi sifatida ishlatmang.
• Ovqatni issiq yog‘ga solganingizda, u sachrashi mumkin.

Yong‘in va portlash xavfi

• Isitilganda yog‘lar va moylar yonuvchan bug‘larni chiqarishi mumkin. Pishirayotganda olovni yoki isitilgan narsalarni yog‘lar va moylardan uzoqroq tuting.
• Juda issiq yog‘ chiqaradigan bug‘lar o‘z-o‘zidan yonishga olib kelishi mumkin.
• Ovqat qoldiqlarini o‘z ichiga olishi mumkin bo‘lgan ishlatilgan moy birinchi marta ishlatilgan moyga qaraganda pastroq haroratda yong‘inga sabab bo‘lishi mumkin.
• Yonuvchan mahsulotlarni yoki yonuvchan mahsulotlar bilan ho‘llangan narsalarni jihozga, uning yoniga yoki ustiga qo‘ymang.

Jihozga zarar yetkazish xavfi.

• Boshqaruv panelida issiq pishirish anjomlarini saqlamang.
• Pishirish anjomlarining quruq qaynashiga yo‘l qo‘ymang.
• Jihozga narsalar yoki pishirish anjomlarining tushishiga yo‘l qo‘ymaslik uchun ehtiyot bo‘ling. Yuzasi shikastlanishi mumkin.
• Pishirish zonalarini bo‘sh pishirish anjomlari bilan yoki pishirish anjomlarisiz faollashtirmang.
• Jihozga alyumin folga qo‘ymang.
• Faqat barqaror pishirish anjomlaridan to‘g‘ri shakl va diametr bilan foydalaning, ular burnerlarning o‘lchamlaridan kattaroq bo‘lishi kerak.
• Pishirish anjomlari burnerlarda markaziy joylashganligiga ishonch hosil qiling.
• Tutqichni maksimal holatdan minimal holatga tezda buraganingizda olov o‘chmasligiga ishonch hosil qiling.
• Faqat jihoz bilan birga berilgan aksessuarlardan foydalaning.
• Burnerga olov diffuzorini o‘rnatmang.
• Gazda pishirish jihozidan foydalanish issiqlik va namlik ishlab chiqarishga olib keladi. Jihoz o‘rnatilgan xonada yaxshi shamollatishni ta’minlang.
• Jihozdan uzoq vaqt davomida intensiv foydalanish qo‘shimcha shamollatishni talab qilishi mumkin, masalan, derazani ochish yoki samaraliroq shamollatish, masalan, mavjud bo‘lganda mexanik shamollatish darajasini oshirish.
• Ushbu jihoz faqat pishirish maqsadlarida mo‘ljallangan. U boshqa maqsadlarda, masalan, xonani isitish uchun ishlatilmasligi kerak.
• Kislotali suyuqliklar, masalan, sirka, limon sharbati yoki ohak tozalagich, pechka bilan aloqa qilishiga yo‘l qo‘ymang. Bu xira dog‘larga olib kelishi mumkin.
• Emal yoki zanglamaydigan po‘latning rangi o‘zgarishi jihozning ishlashiga ta’sir qilmaydi.

PARVARISH VA TOZALASH

Tugmalarni, tutqichlarni yoki qistirmalarni boshqaruv panelidan olib tashlamang. Suv jihozning ichiga kirib, shikast yetkazishi mumkin.

• Yuzaki materialning yomonlashuvining oldini olish uchun jihozni muntazam tozalang.
• Jihozni o‘chiring va tozalashdan oldin sovishiga ruxsat bering.
• Xizmat ko‘rsatishdan oldin jihozni elektr ta’minotidan uzing.
• Jihozni tozalash uchun suv purkagich va bug‘dan foydalanmang.
• Jihozni nam yumshoq mato bilan tozalang. Faqat neytral yuvish vositalaridan foydalaning. Hech qanday abraziv mahsulotlar, abraziv tozalash yostiqchalari, erituvchilar yoki metall buyumlardan foydalanmang.
• Burnerlarni idish yuvish mashinasida tozalamang.

XIZMAT KO‘RSATISH

• Jihozni ta’mirlash uchun vakolatli xizmat ko‘rsatish markaziga murojaat qiling.
• Faqat original ehtiyot qismlardan foydalaning.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Zanussi ZGH66424BB, ZGH66424XX - Gaz plitasining qo'llanmasi ni yuklab olish

Mavjud tillar
