Zanussi ZGH66424BB, ZGH66424XX - Manual de la Placa de Gas

INSTALACIÓN

Consulte los capítulos de Seguridad.

CONEXIÓN DE GAS

Cualquier instalación de gas debe ser realizada por un instalador REGISTRADO DE GAS (GAS SAFE REGISTER).
Consulte las instrucciones técnicas sobre cómo ajustar la placa a las especificaciones de gas en Malta.
Este electrodoméstico está certificado para Malta.

Asegúrese de que, una vez instalada la placa, sea fácilmente accesible para el técnico en caso de avería.
El fabricante no aceptará responsabilidad alguna si se ignoran las instrucciones anteriores o cualquier otra instrucción de seguridad incorporada en este folleto de instrucciones.
En el extremo del eje, que incluye el codo roscado R 1/2", el ajuste está fijado de forma que la arandela quede colocada entre los componentes como se muestra en el diagrama. Atornille las piezas sin utilizar una fuerza excesiva.

1. Extremo del eje con tuerca
2. Arandela suministrada con el electrodoméstico
3. Codo suministrado con el electrodoméstico

La conexión al suministro de gas debe realizarse con tubería rígida o semirrígida, es decir, de acero o cobre.
La conexión debe ser adecuada para conectar a R 1/2 (rosca macho de 1/2 BSP).
Una vez realizada la conexión final, es esencial realizar una prueba exhaustiva de fugas en la placa y en la instalación.
Asegúrese de que la tubería de conexión principal no ejerza ninguna tensión sobre la placa.
Si utiliza tuberías metálicas flexibles, asegúrese de que cumplen las normas ISO 10380 e ISO 10807. Tenga cuidado de que no entren en contacto con piezas móviles ni se aprieten. Tenga también cuidado cuando la placa se coloque junto con un horno.

Es importante instalar el codo correctamente, con el reborde en el extremo de la rosca, ajustado a la tubería de conexión de la placa.

No asegurar el montaje correcto provocará fugas de gas.

Asegúrese de que la presión de suministro de gas del electrodoméstico cumple los valores recomendados.

Conexión rígida:
Realice la conexión utilizando tuberías rígidas de metal (cobre con extremo mecánico).

REEMPLAZO DE INYECTORES

1. Retire los soportes de la olla.
2. Retire los tapones y las coronas del quemador.
3. Con una llave de tubo de 7, retire los inyectores y sustitúyalos por los necesarios para el tipo de gas que utilice (véase la tabla en el capítulo "Datos técnicos").
4. Monte las piezas, siga el mismo procedimiento al revés.
5. Sustituya la placa de características (está cerca de la tubería de suministro de gas) por la del nuevo tipo de suministro de gas. Puede encontrar esta placa en el paquete suministrado con el electrodoméstico.

Si la presión del gas de suministro es variable o diferente de la presión necesaria, debe instalar un regulador de presión adecuado en la tubería de suministro de gas.

AJUSTE DEL NIVEL MÍNIMO

Para ajustar el nivel mínimo de los quemadores:

1. Encienda el quemador.
2. Gire el mando a la posición mínima.
3. Retire el mando y la junta.

4. Con un destornillador fino, ajuste la posición del tornillo de derivación (A).

5. Si cambia:
   • de gas natural G20 20 mbar a gas licuado, apriete completamente el tornillo de derivación.
   • de gas licuado a gas natural G20 20 mbar, afloje el tornillo de derivación aproximadamente 1/4 de vuelta (1/2 vuelta para el quemador Multi Crown).
6. Vuelva a montar la junta y el mando.


CONEXIÓN ELÉCTRICA

• No tire del cable de alimentación para desconectar el electrodoméstico. Tire siempre del enchufe (si corresponde).
• El electrodoméstico no debe conectarse con un cable de extensión, un adaptador o una toma múltiple. Existe riesgo de incendio.
• No permita que el cable de alimentación se caliente a una temperatura superior a 90 °C. El cable debe guiarse mediante abrazaderas fijadas al lateral del armario, para evitar cualquier contacto con el electrodoméstico situado debajo de la placa.
• Asegúrese de que haya acceso al enchufe después de la instalación.

Conexiones de alimentación
Esta placa debe conectarse a una fuente de alimentación de 220-240 V (~ 50-60 Hz).

La placa tiene un bloque de terminales que está marcado de la siguiente manera:

• L — Terminal con corriente
• N — Terminal neutro
• o E — Terminal de tierra

Antes de realizar la conexión, asegúrese de que:

1. La válvula limitadora y el sistema eléctrico pueden soportar la carga del electrodoméstico (véase la placa de características).
2. El sistema de alimentación está equipado con una conexión a tierra eficiente de acuerdo con las normas y reglamentos vigentes.
3. La toma de corriente o el interruptor omnipolar utilizado para la conexión es fácilmente accesible con el electrodoméstico instalado.

El electrodoméstico se suministra con un cable de alimentación flexible de 3 hilos con un enchufe de 3 amperios. Si es necesario cambiar el fusible, utilice un fusible de 3 amperios aprobado por ASTA (BS 1362).

1. Verde y amarillo
2. Fusible de 3 amperios
3. Marrón
4. Abrazadera del cable
5. Azul

Los cables del cordón están coloreados de la siguiente manera:

Verde y amarillo	- Tierra
Azul	- Neutro
Marrón	- Corriente

Un enchufe cortado insertado en una toma de corriente de 13 amperios es un grave peligro de descarga eléctrica. Asegúrese de que el enchufe cortado se deseche de forma segura.

REEMPLAZO DEL CABLE DE CONEXIÓN

La sustitución del cable eléctrico debe ser realizada exclusivamente por el centro de servicio técnico o por personal con competencias similares, de acuerdo con la normativa vigente.
Para sustituir el cable de conexión, utilice únicamente H03V2V2-F T90 o un tipo equivalente. Asegúrese de que la sección del cable es aplicable a la carga de tensión y a la temperatura de trabajo. El cable de tierra amarillo/verde (B) debe ser aproximadamente 2 cm más largo que el cable de corriente y el cable neutro (A).

1. Conecte el cable verde y amarillo (tierra) al terminal que está marcado con la letra 'E', o el símbolo de tierra , o coloreado de verde y amarillo.
2. Conecte el cable azul (neutro) al terminal que está marcado con la letra 'N' o coloreado de azul.
3. Conecte el cable marrón (corriente) al terminal que está marcado con la letra 'L'. Siempre debe estar conectado a la fase de la red. No debe haber hebras de cable cortadas o sueltas. La abrazadera del cable debe estar correctamente fijada a la cubierta exterior.

MONTAJE

4.
   Si se instala un mueble a una distancia de 400 mm por encima de la placa, debe haber una distancia de seguridad mínima de 50 mm a la izquierda o a la derecha desde el borde de la placa.
8. 1. soporte suministrado
9.

   Instale el electrodoméstico solo en una encimera con una superficie plana.

POSIBILIDADES DE INSERCIÓN

El panel instalado debajo de la placa debe ser fácil de quitar y permitir un fácil acceso en caso de que sea necesaria una intervención de asistencia técnica.

Mueble de cocina con puerta o cajón

1. Panel extraíble
2. Espacio para conexiones

Mueble de cocina con horno
La conexión eléctrica de la placa y el horno debe instalarse por separado por razones de seguridad y para permitir una fácil extracción del horno del mueble.

DESCRIPCIÓN DEL PRODUCTO

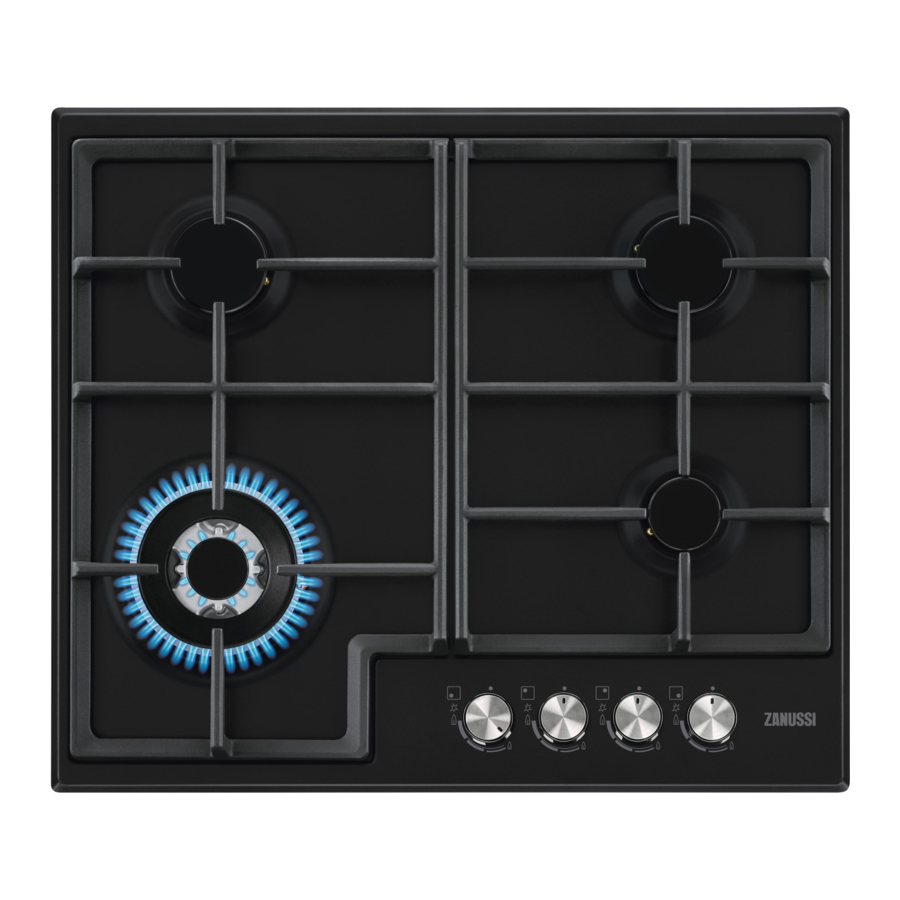

DISTRIBUCIÓN DE LA SUPERFICIE DE COCCIÓN

1. Quemador semi-rápido
2. Quemador Multi Crown
3. Quemador auxiliar
4. Mandos de control

MANDO DE CONTROL

Símbolo	Descripción
	sin suministro de gas / posición de apagado
	posición de encendido / máximo suministro de gas
	mínimo suministro de gas

USO DIARIO

Consulte los capítulos de seguridad.

DESCRIPCIÓN GENERAL DEL QUEMADOR

1. Tapa del quemador
2. Corona del quemador
3. Bujía de encendido
4. Termopar

ENCENDIDO DEL QUEMADOR

Siempre encienda el quemador antes de colocar los utensilios de cocina.

Tenga mucho cuidado cuando use fuego abierto en el ambiente de la cocina. El fabricante declina cualquier responsabilidad en caso de uso indebido de la llama.

1. Presione la perilla de control hacia abajo y gírela en sentido antihorario hasta la posición de suministro máximo de gas ().
2. Mantenga la perilla de control presionada durante un tiempo igual o inferior a 10 segundos. Esto permite que el termopar se caliente. De lo contrario, se interrumpe el suministro de gas.
3. Ajuste la llama después de que sea regular.

Si después de algunos intentos el quemador no se enciende, compruebe si la corona y su tapa están en las posiciones correctas.

No mantenga la perilla de control presionada durante más de 15 segundos. Si el quemador no se enciende después de 15 segundos, suelte la perilla de control, gírela a la posición de apagado e intente encender el quemador nuevamente después de un mínimo de 1 minuto.

En ausencia de electricidad, puede encender el quemador sin un dispositivo eléctrico; en este caso, acerque una llama al quemador, gire la perilla de control en sentido antihorario hasta la posición de suministro máximo de gas y presiónela hacia abajo. Mantenga la perilla de control presionada durante un tiempo igual o inferior a 10 segundos para permitir que el termopar se caliente.
Si el quemador se apaga accidentalmente, gire la perilla de control a la posición de apagado e intente encender el quemador nuevamente después de un mínimo de 1 minuto.
El generador de chispas puede arrancar automáticamente cuando enciende la red eléctrica, después de la instalación o un corte de energía. Es normal.
La placa está equipada con válvulas progresivas. Hacen que la regulación de la llama sea más precisa.

APAGADO DEL QUEMADOR

Para apagar la llama, gire la perilla a la posición de apagado .

Siempre baje la llama o apáguela antes de retirar las ollas del quemador.

SUGERENCIAS Y CONSEJOS

Consulte los capítulos de seguridad.

UTENSILIOS DE COCINA

No utilice ollas de hierro fundido, ollas de barro o cerámica, parrillas o placas tostadoras. El acero inoxidable puede deslustrarse si se calienta demasiado.

No coloque la misma olla en dos quemadores.

No coloque ollas inestables o dañadas en el quemador para evitar derrames y lesiones.

Asegúrese de que los fondos de las ollas no estén demasiado cerca de la perilla de control, de lo contrario, la llama calentará la perilla de control.

Asegúrese de que las asas de las ollas no estén por encima del borde frontal de la placa de cocción.

Asegúrese de que las ollas estén colocadas en el centro del quemador para obtener la máxima estabilidad y un menor consumo de gas.

DIÁMETROS DE LOS UTENSILIOS DE COCINA

Utilice utensilios de cocina con diámetros aplicables al tamaño de los quemadores.

Quemador	Diámetro de los utensilios de cocina (mm)
Multi Corona	180 - 260
Semi-rápido	120 - 220
Auxiliar	80 - 180

CUIDADO Y LIMPIEZA

Consulte los capítulos de seguridad.

INFORMACIÓN GENERAL

• Limpie la placa después de cada uso.
• Utilice siempre utensilios de cocina con una base limpia.
• Los arañazos o las manchas oscuras en la superficie no afectan el funcionamiento de la placa.
• Utilice un limpiador especial adecuado para la superficie de la placa.

Acero inoxidable

• Lave las piezas de acero inoxidable con agua y luego séquelas con un paño suave.
• Para eliminar los alimentos quemados, la grasa y las manchas difíciles, déjelos en remojo en una pequeña cantidad de detergente suave durante unos minutos antes de limpiar.
• Utilice productos de limpieza diseñados específicamente para limpiar acero inoxidable con el fin de proteger las superficies de acero.
• No utilice productos de limpieza que contengan productos químicos corrosivos como cloruros, no limpie la superficie con desinfectantes, quitamanchas o quitarrumbres y limpiadores de inmersión.

SOPORTES PARA SARTENES

Los soportes para sartenes no son resistentes al lavado en lavavajillas. Deben lavarse a mano.

1. Retire los soportes para sartenes para limpiar fácilmente la placa.
   Tenga mucho cuidado al volver a colocar los soportes para sartenes para evitar dañar la parte superior de la placa.
2. El revestimiento de esmalte ocasionalmente puede tener bordes ásperos, así que tenga cuidado al lavar los soportes para sartenes a mano y séquelos. Si es necesario, elimine las manchas difíciles con un limpiador en pasta.
3. Después de limpiar los soportes para sartenes, asegúrese de que estén en las posiciones correctas.
4. Para que el quemador funcione correctamente, asegúrese de que los brazos de los soportes para sartenes estén alineados con el centro del quemador.


LIMPIEZA DE LA PLACA

• Retire inmediatamente: plástico derretido, papel de aluminio, azúcar y alimentos con azúcar, de lo contrario, la suciedad puede causar daños a la placa. Tenga cuidado de evitar quemaduras.
• Retire cuando la placa esté suficientemente fría: anillos de cal, anillos de agua, manchas de grasa, decoloración metálica brillante. Limpie la placa con un paño húmedo y un detergente no abrasivo. Después de limpiar, seque la placa con un paño suave.
• Para limpiar las piezas esmaltadas, las tapas y las coronas, lávelas con agua tibia jabonosa y séquelas cuidadosamente antes de volver a colocarlas.

LIMPIEZA DE LA BUJÍA

Esta característica se obtiene a través de una bujía de encendido de cerámica con un electrodo de metal. Mantenga estos componentes bien limpios para evitar dificultades de encendido y compruebe que los orificios de la corona del quemador no estén obstruidos.

MANTENIMIENTO PERIÓDICO

Hable con su Centro de Servicio Autorizado local periódicamente para verificar las condiciones de la tubería de suministro de gas y el regulador de presión, si está instalado.

RESOLUCIÓN DE PROBLEMAS

Consulte los capítulos de seguridad.

QUÉ HACER SI

Problema	Causa posible	Solución
No hay chispa cuando intenta activar el generador de chispas.	La placa no está conectada a un suministro eléctrico o está conectada incorrectamente.	Compruebe si la placa está conectada correctamente al suministro eléctrico.
	El fusible está fundido.	Asegúrese de que el fusible es la causa del mal funcionamiento. Si el fusible se funde una y otra vez, póngase en contacto con un electricista cualificado.
	La tapa y la corona del quemador están colocadas incorrectamente.	Coloque la tapa y la corona del quemador correctamente.
La llama se extingue inmediatamente después del encendido.	El termopar no se calienta lo suficiente.	Después de encender la llama, mantenga la perilla presionada durante un tiempo igual o inferior a 10 segundos.
El anillo de la llama es desigual.	La corona del quemador está bloqueada con residuos de alimentos.	Asegúrese de que el inyector no esté bloqueado y de que la corona del quemador esté limpia.

SI NO PUEDE ENCONTRAR UNA SOLUCIÓN

Si no puede encontrar una solución al problema usted mismo, póngase en contacto con su distribuidor o con un Centro de Servicio Autorizado. Proporcione los datos de la placa de características. Asegúrese de haber operado la placa correctamente. De lo contrario, el servicio técnico por parte de un técnico de servicio o distribuidor no será gratuito, incluso durante el período de garantía. Las instrucciones sobre el Centro de Servicio y las condiciones de la garantía se encuentran en el folleto de garantía.

DATOS TÉCNICOS

DIMENSIONES DE LA PLACA

Ancho	595 mm
Profundidad	510 mm

DIÁMETROS DE BYPASS

QUEMADOR	Ø BYPASS 1/100 mm
Multi Corona	57
Semi-rápido	32
Auxiliar	28

OTROS DATOS TÉCNICOS

POTENCIA TOTAL:	Gas original:	G20 (2H) 20 mbar	9 kW
	Gas de reemplazo:	G30 (3+) 28-30 mbar	629 g/h
		G31 (3+) 37 mbar	618 g/h
Suministro eléctrico:	220-240 V ~ 50-60 Hz Cable flexible de 3 núcleos con enchufe no recableable equipado con un fusible de cartucho de 3 amperios
Categoría del aparato:	II2H3+
Conexión de gas:	R 1/2"
Clase del aparato:	3

QUEMADORES DE GAS PARA GAS NATURAL G20 20 mbar

QUEMADOR	POTENCIA NORMAL kW	POTENCIA MÍNIMA kW	MARCA DEL INYECTOR
Multi Corona	4,0	1,4	146
Semi-rápido	2,0	0,45	96
Auxiliar	1,0	0,33	70

Este aparato no funciona con la configuración de gas existente si se instala en Malta. Por lo tanto, antes de conectar el aparato, es esencial cambiar las boquillas de acuerdo con el tipo de gas utilizado según la tabla a continuación.

QUEMADORES DE GAS PARA GLP G30/G31 28-30/37 mbar

QUEMADOR	POTENCIA NORMAL kW	POTENCIA MÍNIMA kW	MARCA DEL INYECTOR	FLUJO DE GAS NOMINAL g/h
				G30 28-30 mbar	G31 37 mbar
Multi Corona	3,65	1,4	095	265	261
Semi-rápido	2,0	0,45	71	145	143
Auxiliar	1,0	0,33	50	73	71

Los datos en la tabla se especifican para Malta.

EFICIENCIA ENERGÉTICA

Identificación del modelo		ZGH66424BB, ZGH66424XX
Tipo de placa		Placa empotrada
Número de quemadores de gas		4
Eficiencia energética por quemador de gas (EE gas burner)	Trasero izquierdo - Semi-rápido	54.5%
	Trasero derecho - Semi-rápido	58.1%
	Delantero izquierdo - Multi corona	59.7%
	Delantero derecho - Auxiliar	no aplicable
Eficiencia energética para la placa de gas (EE gas hob)		57.4%

AHORRO DE ENERGÍA

• Antes de usar, asegúrese de que los quemadores y los soportes para ollas estén ensamblados correctamente.
• Utilice utensilios de cocina con diámetros aplicables al tamaño de los quemadores.
• Centre la olla en el quemador.
• Cuando caliente agua, use solo la cantidad que necesite.
• Si es posible, siempre ponga las tapas en los utensilios de cocina.
• Cuando el líquido comience a hervir, baje la llama para que el líquido apenas hierva a fuego lento.
• Si es posible, utilice una olla a presión. Consulte su manual de usuario.

INFORMACIÓN DE SEGURIDAD

Antes de la instalación y el uso del aparato, lea atentamente las instrucciones suministradas. El fabricante no se hace responsable de las lesiones o daños que sean el resultado de una instalación o uso incorrectos. Guarde siempre las instrucciones en un lugar seguro y accesible para futuras consultas.

SEGURIDAD DE NIÑOS Y PERSONAS VULNERABLES

• Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si se les ha dado supervisión o instrucción sobre el uso del aparato de forma segura y comprenden los peligros involucrados.
• Los niños entre 3 y 8 años de edad y las personas con discapacidades muy extensas y complejas deben mantenerse alejados a menos que estén continuamente supervisados.
• Los niños menores de 3 años deben mantenerse alejados a menos que estén continuamente supervisados.
• No permita que los niños jueguen con el aparato.
• Mantenga todo el embalaje fuera del alcance de los niños y deséchelo adecuadamente.
• Mantenga a los niños y las mascotas alejados del aparato cuando esté en funcionamiento o cuando se esté enfriando. Las partes accesibles están calientes.
• Si el aparato tiene un dispositivo de seguridad para niños, debe activarse.
• Los niños no deben realizar la limpieza y el mantenimiento del usuario del aparato sin supervisión.

SEGURIDAD GENERAL

•
  El aparato y sus partes accesibles se calientan durante el uso. Se debe tener cuidado para evitar tocar los elementos calefactores.
• No opere el aparato por medio de un temporizador externo o un sistema de control remoto separado.
•
  La cocción desatendida en una placa con grasa o aceite puede ser peligrosa y puede provocar un incendio.
• NUNCA intente extinguir un incendio con agua, pero apague el aparato y luego cubra la llama, por ejemplo, con una tapa o una manta ignífuga.
•
  El proceso de cocción debe ser supervisado. Un proceso de cocción a corto plazo debe ser supervisado continuamente.
•
  Peligro de incendio: No almacene artículos en las superficies de cocción.
• Los objetos metálicos como cuchillos, tenedores, cucharas y tapas no deben colocarse en la superficie de la placa, ya que pueden calentarse.
• No utilice un limpiador a vapor para limpiar el aparato.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un Servicio autorizado o personas igualmente calificadas para evitar un peligro.
• Cuando el aparato está conectado directamente a la fuente de alimentación, se requiere un interruptor de aislamiento de todos los polos con una separación de contactos. Se debe garantizar la desconexión completa de acuerdo con las condiciones especificadas en la categoría de sobretensión III. El cable de tierra está excluido de esto.
• Cuando enrute el cable de alimentación, asegúrese de que el cable no entre en contacto directo (por ejemplo, utilizando manguitos aislantes) con partes que puedan alcanzar temperaturas de más de 50 °C por encima de la temperatura ambiente.
•
  Utilice únicamente protectores de placa diseñados por el fabricante del aparato de cocción o indicados por el fabricante del aparato en las instrucciones de uso como adecuados o protectores de placa incorporados en el aparato. El uso de protectores inapropiados puede causar accidentes.

INSTRUCCIONES DE SEGURIDAD

INSTALACIÓN

Solo una persona cualificada debe instalar este aparato.

Riesgo de lesiones o daños al aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Mantenga la distancia mínima de otros aparatos y unidades.
• Tenga siempre cuidado al mover el aparato, ya que es pesado. Utilice siempre guantes de seguridad y calzado cerrado.
• Selle las superficies cortadas con un sellador para evitar que la humedad provoque hinchazón.
• Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato junto a una puerta o debajo de una ventana. Esto evita que los utensilios de cocina calientes se caigan del aparato cuando se abre la puerta o la ventana.
• Si el aparato está instalado encima de cajones, asegúrese de que el espacio entre la parte inferior del aparato y el cajón superior sea suficiente para la circulación del aire.
• La parte inferior del aparato puede calentarse. Asegúrese de instalar un panel de separación no combustible debajo del aparato para evitar el acceso a la parte inferior.

CONEXIÓN ELÉCTRICA

Riesgo de incendio y descarga eléctrica.

• Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado.
• El aparato debe estar conectado a tierra.
• Antes de realizar cualquier operación, asegúrese de que el aparato esté desconectado de la fuente de alimentación.
• Asegúrese de que los parámetros de la placa de características sean compatibles con las características eléctricas de la fuente de alimentación principal.
• Asegúrese de que el aparato esté instalado correctamente. Un cable o enchufe (si corresponde) de la red eléctrica suelto e incorrecto puede hacer que el terminal se caliente demasiado.
• Utilice el cable de red eléctrica correcto.
• No deje que el cable de la red eléctrica se enrede.
• Asegúrese de que esté instalada una protección contra descargas eléctricas.
• Utilice la abrazadera de alivio de tensión en el cable.
• Asegúrese de que el cable de red o el enchufe (si corresponde) no toquen el aparato caliente o los utensilios de cocina calientes cuando conecte el aparato a los enchufes cercanos.
• No utilice adaptadores de enchufes múltiples ni cables de extensión.
• Asegúrese de no dañar el enchufe de red (si corresponde) o el cable de red. Póngase en contacto con nuestro Centro de Servicio Autorizado o con un electricista para cambiar un cable de red dañado.
• La protección contra descargas eléctricas de las piezas con corriente y aisladas debe estar sujeta de tal manera que no se pueda quitar sin herramientas.
• Conecte el enchufe de red a la toma de corriente solo al final de la instalación. Asegúrese de que haya acceso al enchufe de red después de la instalación.
• Si la toma de corriente está suelta, no conecte el enchufe de red.
• No tire del cable de red para desconectar el aparato. Tire siempre del enchufe de red.
• Utilice solo dispositivos de aislamiento correctos: cortacircuitos de protección de línea, fusibles (fusibles de tipo tornillo retirados del soporte), disparos por fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que le permita desconectar el aparato de la red eléctrica en todos los polos. El dispositivo de aislamiento debe tener un ancho de apertura de contacto de mínimo 3 mm.

CONEXIÓN DE GAS

• Todas las conexiones de gas deben ser realizadas por una persona cualificada.
• Antes de la instalación, asegúrese de que las condiciones de distribución locales (naturaleza del gas y presión del gas) y el ajuste del aparato sean compatibles.
• Asegúrese de que haya circulación de aire alrededor del aparato.
• La información sobre el suministro de gas se encuentra en la placa de características.
• Este aparato no está conectado a un dispositivo que evacue los productos de la combustión. Asegúrese de conectar el aparato de acuerdo con las normas de instalación vigentes. Preste atención a los requisitos relativos a una ventilación adecuada.

USO

Riesgo de lesiones, quemaduras y descarga eléctrica.

• Retire todo el embalaje, las etiquetas y la película protectora (si corresponde) antes del primer uso.
• Utilice este aparato en un entorno doméstico.
• No cambie las especificaciones de este aparato.
• Asegúrese de que las aberturas de ventilación no estén bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Ponga la zona de cocción en "off" (apagado) después de cada uso.
• No ponga cubiertos ni tapas de cacerolas en las zonas de cocción. Pueden calentarse.
• No opere el aparato con las manos mojadas o cuando esté en contacto con el agua.
• No utilice el aparato como superficie de trabajo o como superficie de almacenamiento.
• Cuando coloque alimentos en aceite caliente, puede salpicar.

Riesgo de incendio y explosión

• Las grasas y el aceite cuando se calientan pueden liberar vapores inflamables. Mantenga las llamas u objetos calientes alejados de las grasas y los aceites cuando cocine con ellos.
• Los vapores que libera el aceite muy caliente pueden causar combustión espontánea.
• El aceite usado, que puede contener restos de comida, puede provocar un incendio a una temperatura más baja que el aceite utilizado por primera vez.
• No ponga productos inflamables o artículos que estén mojados con productos inflamables en, cerca o sobre el aparato.

Riesgo de daños al aparato.

• No mantenga utensilios de cocina calientes en el panel de control.
• No deje que los utensilios de cocina se sequen por ebullición.
• Tenga cuidado de no dejar caer objetos o utensilios de cocina sobre el aparato. La superficie puede dañarse.
• No active las zonas de cocción con utensilios de cocina vacíos o sin utensilios de cocina.
• No ponga papel de aluminio en el aparato.
• Utilice solo utensilios de cocina estables con la forma y el diámetro correctos, mayores que las dimensiones de los quemadores.
• Asegúrese de que los utensilios de cocina estén colocados en el centro de los quemadores.
• Asegúrese de que la llama no se apague cuando gire rápidamente la perilla de la posición máxima a la mínima.
• Utilice solo los accesorios suministrados con el aparato.
• No instale un difusor de llama en el quemador.
• El uso de un aparato de cocción a gas produce calor y humedad. Proporcione una buena ventilación en la habitación donde esté instalado el aparato.
• El uso intensivo prolongado del aparato puede requerir ventilación adicional, por ejemplo, abrir una ventana o una ventilación más eficaz, por ejemplo, aumentar el nivel de ventilación mecánica donde esté presente.
• Este aparato es solo para fines de cocción. No debe utilizarse para otros fines, por ejemplo, para calentar la habitación.
• No deje que líquidos ácidos, por ejemplo, vinagre, zumo de limón o eliminador de cal, toquen la placa. Esto puede causar manchas mate.
• La decoloración del esmalte o del acero inoxidable no afecta al rendimiento del aparato.

CUIDADO Y LIMPIEZA

No retire los botones, las perillas ni las juntas del panel de control. Puede entrar agua en el aparato y causar daños.

• Limpie el aparato con regularidad para evitar el deterioro del material de la superficie.
• Desactive el aparato y deje que se enfríe antes de limpiarlo.
• Desconecte el aparato de la fuente de alimentación eléctrica antes del mantenimiento.
• No utilice rociadores de agua ni vapor para limpiar el aparato.
• Limpie el aparato con un paño suave y húmedo. Utilice solo detergentes neutros. No utilice productos abrasivos, almohadillas de limpieza abrasivas, disolventes u objetos metálicos.
• No limpie los quemadores en el lavavajillas.

SERVICIO

• Para reparar el aparato, póngase en contacto con un Centro de Servicio Autorizado.
• Utilice solo piezas de repuesto originales.

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Zanussi ZGH66424BB, ZGH66424XX - Manual de la Placa de Gas

Idiomas disponibles
