Zanussi ZGNN752X, ZGNN755X - Bruksanvisning for gasskomfyr

INSTALLASJON

Se sikkerhetskapitlene.

FØR INSTALLASJONEN

Før du installerer platetoppen, skriv ned informasjonen nedenfor fra typeskiltet. Typeskiltet er på undersiden av platetoppen.
Modell
PNC
Serienummer

VIKTIGE SIKKERHETSKRAV

Denne platetoppen må installeres i samsvar med forskriftene for gassikkerhet (installasjon og bruk) (gjeldende utgave) og IEE-ledningsforskriftene (gjeldende utgave).
For apparater installert i Republikken Irland, se NSAI- Domestic Gas Installation I.S. 813 Gjeldende utgaver og ETCI-reglene for elektriske installasjoner.

Ventilasjonsbestemmelser

Detaljerte anbefalinger finnes i følgende British Standards Codes Of Practice: B.S. 6172/B.S. 5440, Par. 2 og B.S. 6891 Gjeldende utgaver.
Platetoppen skal ikke installeres i et kombinert sove- og oppholdsrom med et volum på mindre enn 20 m³. Hvis den er installert i et rom med et volum på mindre enn 5 m³, kreves en lufteventil med et effektivt areal på 100 cm². Hvis den er installert i et rom med et volum mellom 5 m³ og 10 m³, kreves en lufteventil med et effektivt areal på 50 cm², mens hvis volumet overstiger 11 m³, kreves ingen lufteventil.
Men hvis rommet har en dør som åpner direkte ut, kreves ingen lufteventil selv om volumet er mellom 5 m³ og 11 m³.
Hvis det er andre brenseldrevne apparater i samme rom, bør B.S. 5440 Part 2 Gjeldende utgave konsulteres for å bestemme de nødvendige kravene til lufteventil.
For apparater installert i Republikken Irland, se NSAI- Domestic Gas Installation I.S. 813 Gjeldende utgaver tabell fire.

Plassering

Platetoppen kan plasseres på et kjøkken, en kjøkken/spisestue eller et kombinert sove- og oppholdsrom (med et volum større enn 20 m³), men ikke på et bad eller dusjrom.
Minimumsavstanden brennbart materiale kan monteres over platetoppen i tråd med kantene på platetoppen, er 400 mm. Hvis den er montert under 400 mm, må det være et mellomrom på 50 mm fra kantene på platetoppen.
For apparater installert i Republikken Irland, se NSAI- Domestic Gas Installation I.S 813 Gjeldende utgave seksjon 7 – Tillatte plasseringer av apparatet.

GASSTILKOBLING

Enhver gassinstallasjon må utføres av en GAS SAFE REGISTER-installatør.

Pass på at når platetoppen er installert, er den lett tilgjengelig for teknikeren i tilfelle en funksjonsfeil.
Produsenten påtar seg intet ansvar dersom ovennevnte instruksjoner eller andre sikkerhetsinstruksjoner i denne bruksanvisningen ignoreres.
På enden av skaftet, som inkluderer G 1/2"-gjengebend, er justeringen festet slik at skiven er montert mellom komponentene som vist i diagrammet. Skru delene sammen uten å bruke overdreven kraft.

1. Skaftende med mutter
2. Skive levert med apparatet
3. Bend levert med apparatet

Tilkobling til gasstilførselen skal være med enten stivt eller halvstivt rør, dvs. stål eller kobber.
Tilkoblingen skal være egnet for tilkobling til R 1/2 (1/2 BSP manngjenge).
Når den endelige tilkoblingen er gjort, er det viktig at det utføres en grundig lekkasjetest på platetoppen og installasjonen.
Pass på at hovedtilkoblingsrøret ikke utsetter platetoppen for noen belastning.
Hvis du bruker fleksible metallrør, må du sørge for at de er i samsvar med standardene ISO 10380 og ISO 10807. Vær forsiktig så de ikke kommer i kontakt med bevegelige deler eller blir klemt. Vær også forsiktig når platetoppen settes sammen med en stekeovn.

Det er viktig å installere bendet riktig, med skulderen på enden av gjengen, montert på platetoppens tilkoblingsrør.

Unnlatelse av å sikre korrekt montering vil føre til gasslekkasje.

Pass på at gasstrykkforsyningen til apparatet overholder de anbefalte verdiene.

Stiv tilkobling:
Utfør tilkobling ved hjelp av stive metallrør (kobber med mekanisk ende).

BYTTE AV DYSER

1. Fjern pannestøttene.
2. Fjern lokkene og kronene på brenneren.
3. Med en pipenøkkel 7 fjerner du dysene og erstatter dem med de som er nødvendige for den typen gass du bruker (se tabellen i kapittelet «Tekniske data»).
4. Sett sammen delene, følg samme prosedyre baklengs.
5. Fest etiketten med den nye typen gassforsyning i nærheten av gassforsyningsrøret. Du finner denne etiketten i pakken som følger med apparatet.

Hvis forsyningens gasstrykk er variabelt eller forskjellig fra det nødvendige trykket, må du montere en passende trykkjustering på gassforsyningsrøret.

JUSTERING AV MINIMUMNIVÅ

Slik justerer du minimumsnivået for brennerne:

1. Tenn brenneren.
2. Vri bryteren til minimumsposisjon.
3. Fjern bryteren og pakningen.


Vær forsiktig så du ikke skader pakningen. Ikke bruk skarpt verktøy for å fjerne den.

4. Juster bypass-skruens posisjon (A) med en tynn skrutrekker.

5. Hvis du endrer:
   • fra naturgass G20 20 mbar til flytende gass, stram bypass-skruen helt til.
   • fra flytende gass til naturgass G20 20 mbar, løsne bypass-skruen omtrent 1/4 av en omdreining (1/2 av en omdreining for Multi Crown-brenner).
6. Sett pakningen og bryteren tilbake.


Pass på at du plasserer pakningen nøyaktig i den opprinnelige posisjonen.

Pass på at flammen ikke slukker når du raskt vrir bryteren fra maksimal posisjon til minimumsposisjon.

ELEKTRISK TILKOBLING

• Ikke trekk i strømkabelen for å koble fra apparatet. Trekk alltid ut støpselet (hvis aktuelt).
• Apparatet må ikke kobles til med en skjøteledning, en adapter eller en multikontakt. Det er fare for brann.
• Ikke la strømkabelen varmes opp til en temperatur på mer enn 90 °C. Kabelen skal føres ved hjelp av klemmer festet til siden av skapet, for å unngå kontakt med apparatet under koketoppen.
• Pass på at det er tilgang til strømstøpselet etter installasjonen.

Elektriske krav

Fast elektrisk installasjon må være i samsvar med de nyeste I.E.E.-forskriftene og lokale forskrifter for elektrisitetsverk. For din egen sikkerhet må installasjonen utføres av en kvalifisert elektriker (f.eks. ditt lokale elektrisitetsverk eller en entreprenør som er på listen til National Inspection Council for Electrical Installation Contracting [NICEIC]).

Produsenten nekter å holdes ansvarlig dersom disse sikkerhetstiltakene ikke overholdes.

Tilførselstilkoblinger

Denne platetoppen må kobles til 220–240 V (~ 50–60 Hz) strømforsyning.
Platetoppen har en koblingsblokk som er merket som følger:

• L – Strømførende terminal
• N – Nøytral terminal
• eller E – Jordterminal

Før du utfører tilkoblingen, må du sørge for følgende:

1. Begrensningsventilen og det elektriske systemet tåler apparatets belastning (se typeskiltet)
2. Forsyningssystemet er utstyrt med en effektiv jordforbindelse i samsvar med gjeldende standarder og forskrifter
3. Uttaket eller den allpolede bryteren som brukes til tilkobling, er lett tilgjengelig med apparatet installert.

Apparatet leveres med en 3-kjerners fleksibel strømkabel med en 3 amp støpsel. Hvis det er nødvendig å bytte sikring, bruk en 3 amp ASTA-godkjent (BS 1362) sikring.

1. Grønn og gul
2. 3 amp sikring
3. Brun
4. Ledningsklemme
5. Blå

Ledningene i ledningen er farget som følger:

Grønn og gul	Jord
Blå	Nøytral
Brun	Spenning

En avkuttet støpsel satt inn i en 13 amp stikkontakt er en alvorlig fare for støt. Sørg for at den avkuttede støpselet avhendes på en sikker måte.

UTSKIFTING AV TILKOBLINGSKABELEN

Utskifting av elektrisk kabel må utføres utelukkende av servicesenteret eller av personell med lignende kompetanse, i samsvar med gjeldende forskrifter.

For å bytte ut tilkoblingskabelen, bruk kun H03V2V2-F T90 eller tilsvarende type. Pass på at kabelseksjonen er egnet for spenningsbelastningen og arbeidstemperaturen. Den gule/grønne jordledningen (B) må være omtrent 2 cm lengre enn den spenningsførende og nøytrale ledningen (A).

1. Koble den grønne og gule (jord) ledningen til terminalen som er merket med bokstaven «E», eller jordsymbolet , eller farget grønn og gul.
2. Koble den blå (nøytrale) ledningen til terminalen som er merket med bokstaven «N» eller farget blå.
3. Koble den brune (spenningsførende) ledningen til terminalen som er merket med bokstaven «L». Den må alltid være koblet til nettverksfasen. Det må ikke være kuttet eller løse tråder til stede. Ledningsklemmen må være riktig festet til den ytre kappen.

MONTERING

Hvis det er montert en møbelenhet i en avstand på 400 mm over platetoppen, må det være en minimum sikkerhetsavstand på 50 mm til venstre eller høyre fra kanten av platetoppen.

1. Medfølgende tetning
2. Medfølgende braketter

Installer apparatet kun på en benkeplate med flat overflate.

MULIGHETER FOR INNSETTING

Panelet som er installert under platetoppen, må være lett å fjerne og gi enkel tilgang i tilfelle det er nødvendig med teknisk assistanse.

Kjøkkenskap med dør eller skuff

1. Avtakbart panel
2. Plass for tilkoblinger

Kjøkkenskap med stekeovn

Den elektriske tilkoblingen av platetoppen og stekeovnen må installeres separat av sikkerhetsmessige årsaker og for å tillate enkel fjerning av stekeovnen fra enheten.

Kjøkkenskap med dobbel stekeovn

PRODUKTBESKRIVELSE

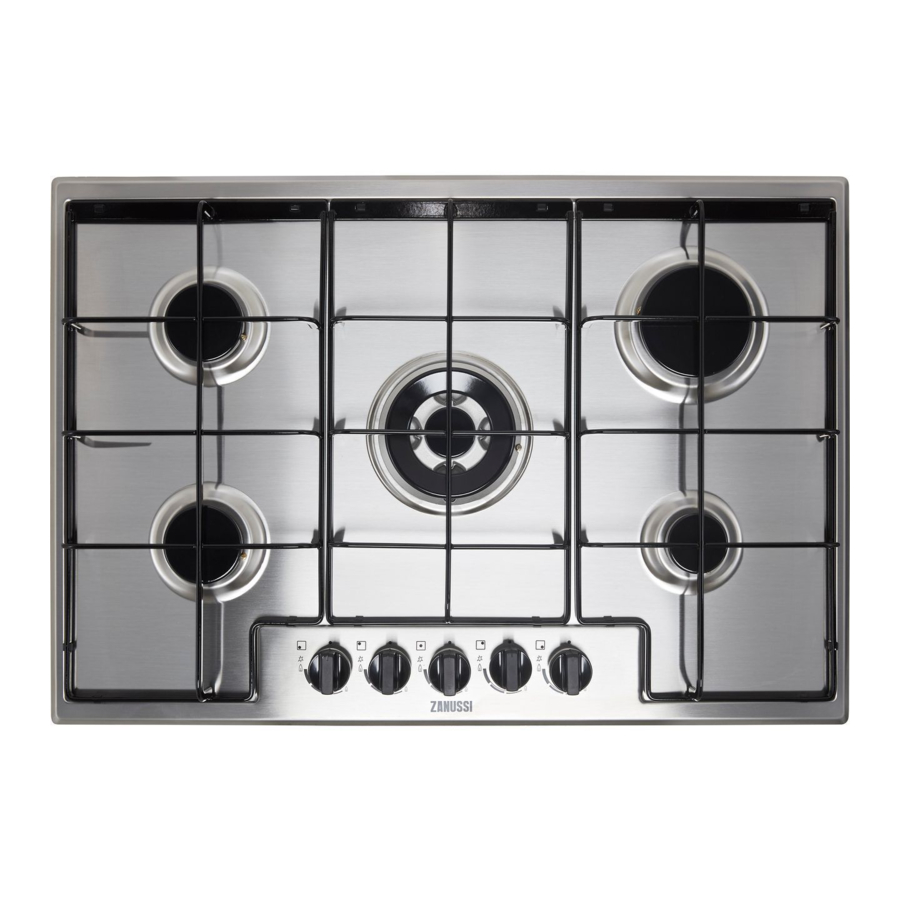

LAYOUT PÅ KOKEFLATEN

1. Halvhurtig brenner
2. Multi Crown-brenner
3. Hurtigbrenner
4. Hjelpebrenner
5. Kontrollknotter

KONTROLLKNOTT

Symbol	Beskrivelse
	ingen gasstilførsel / av-posisjon
	tenningsposisjon / maksimal gasstilførsel
	minimum gasstilførsel

DAGLIG BRUK

Se sikkerhetskapitlene.

OVERSIKT OVER BRENNEREN

1. Brennerlokk
2. Brennerkrans
3. Tennplugg
4. Termoelement

TENNING AV BRENNEREN

Tenn alltid brenneren før du setter på kokekaret.

Vær veldig forsiktig når du bruker åpen ild i kjøkkenmiljøet. Produsenten fraskriver seg ethvert ansvar ved misbruk av flammen.

1. Trykk kontrollknotten ned og drei den mot klokken til maksimal gasstilførselsposisjon ().
2. Hold kontrollknotten trykket ned i lik eller mindre enn 10 sekunder. Dette lar termoelementet varmes opp. Hvis ikke, blir gasstilførselen avbrutt.
3. Juster flammen etter at den er regelmessig.

Hvis brenneren ikke tennes etter noen forsøk, kontroller at kronen og lokket er i riktig posisjon.

Ikke hold kontrollknotten trykket ned i mer enn 15 sekunder. Hvis brenneren ikke tennes etter 15 sekunder, slipp kontrollknotten, drei den til av-posisjon og prøv å tenne brenneren igjen etter minimum 1 minutt.

I mangel av elektrisitet kan du tenne brenneren uten elektrisk enhet; i dette tilfellet nærmer du deg brenneren med en flamme, drei kontrollknotten mot klokken til maksimal gasstilførselsposisjon og skyv den ned. Hold kontrollknotten trykket ned i lik eller mindre enn 10 sekunder for å la termoelementet varmes opp.

Hvis brenneren slukker ved et uhell, drei kontrollknotten til av-posisjon og prøv å tenne brenneren igjen etter minimum 1 minutt.

Gnistgeneratoren kan starte automatisk når du slår på strømmen, etter installasjon eller et strømbrudd. Det er normalt.

Koketoppen leveres med progressive ventiler. De gjør flammereguleringen mer presis.

SLÅ AV BRENNEREN

For å slukke flammen, drei knotten til av-posisjon .

Skru alltid ned flammen eller slå den av før du fjerner pannene fra brenneren.

HINTS OG TIPS

Se sikkerhetskapitlene.

KOKEKAR

Ikke bruk støpejernspanner, leir- eller keramikkpotter, grill- eller brødristerplater. Det rustfrie stålet kan bli misfarget hvis det varmes for mye opp.

Ikke sett den samme pannen på to brennere.

Ikke sett ustabile eller skadede gryter på brenneren for å unngå søl og skader.

Pass på at bunnen av grytene ikke står for nær kontrollknotten, ellers vil flammen varme opp kontrollknotten.

Pass på at grytehåndtakene ikke er over forkanten av koketoppen.

Pass på at grytene er plassert sentralt på brenneren for å få maksimal stabilitet og et lavere gassforbruk.

DIAMETER PÅ KOKEKAR

Bruk kokekar med diametre som passer til størrelsen på brennerne.

Brenner	Diameter på kokekar (mm)
Multi Crown	180 - 260
Rapid	160 - 260
Semi-rapid (front)	120 - 180
Semi-rapid (rear)	120 - 240
Auxiliary	80 - 180

STELL OG RENGJØRING

Se sikkerhetskapitlene.

GENERELL INFORMASJON

• Rengjør koketoppen etter hver bruk.
• Bruk alltid kokekar med en ren base.
• Riper eller mørke flekker på overflaten har ingen effekt på hvordan koketoppen fungerer.
• Bruk et spesielt rengjøringsmiddel som er egnet for overflaten på koketoppen.

Rustfritt stål

• Vask deler i rustfritt stål med vann, og tørk dem deretter med en myk klut.
• For å fjerne brent mat, fett og gjenstridige flekker, la dem trekke i en liten mengde mildt vaskemiddel i noen minutter før rengjøring.
• Bruk rengjøringsprodukter som er spesielt utviklet for rengjøring av rustfritt stål for å beskytte ståloverflatene.
• Ikke bruk rengjøringsprodukter som inneholder korrosive kjemikalier som klorider, ikke rengjør overflaten med desinfeksjonsmidler, flekk- eller rustfjernere og nedsenkingsrengjøringsmidler.

PANEHOLDERNE

Paneholderne tåler ikke oppvask i oppvaskmaskin. De må vaskes for hånd.

1. Fjern paneholderne for enkelt å rengjøre koketoppen.
   Vær veldig forsiktig når du bytter ut paneholderne for å forhindre skade på koketoppen.
2. Emaljebelegget kan av og til ha ru kanter, så vær forsiktig når du vasker paneholderne for hånd og tørker dem. Fjern om nødvendig gjenstridige flekker med en pastarens.
3. Etter at du har rengjort paneholderne, må du sørge for at de er i riktig posisjon
4. For at brenneren skal fungere riktig, må du sørge for at armene på paneholderne er justert med midten av brenneren.


RENGJØRE APPARATET

•
  Fjern umiddelbart: smeltet plast, plastfolie, sukker og mat med sukker, ellers kan smuss forårsake skade på koketoppen. Pass på at du unngår brannskader.
• Fjern når koketoppen er tilstrekkelig avkjølt: kalkringer, vannmerker, fettflekker, skinnende metallisk misfarging. Rengjør koketoppen med en fuktig klut og et ikke-slipende rengjøringsmiddel. Tørk av koketoppen med en myk klut etter rengjøring.
• For å rengjøre de emaljerte delene, lokk og kroner, vask dem med varmt såpevann og tørk dem forsiktig før du setter dem tilbake på.

RENGJØRING AV TENNPLUGGEN

Denne funksjonen oppnås gjennom en keramisk tennplugg med en metallelektrode. Hold disse komponentene godt rene for å forhindre vanskelig tenning og kontroller at brennerkronehullene ikke er tette.

PERIODISK VEDLIKEHOLD

Snakk med ditt lokale autoriserte servicesenter med jevne mellomrom for å sjekke tilstanden til gassforsyningsrøret og trykkjusteringen, hvis montert.

FEILSØKING

Se sikkerhetskapitlene.

HVA DU SKAL GJØRE HVIS

Problem	Mulig årsak	Løsning
Det er ingen gnist når du prøver å aktivere gnistgeneratoren.	Koketoppen er ikke koblet til en elektrisk forsyning eller den er koblet feil.	Kontroller om koketoppen er riktig koblet til strømforsyningen.
	Sikringen har gått.	Sørg for at sikringen er årsaken til feilen. Hvis sikringen går igjen og igjen, kontakt en kvalifisert elektriker.
	Brennerlokk og krone er plassert feil.	Plasser brennerlokket og kronen riktig.
Flammen slukker umiddelbart etter tenning	Termoelementet er ikke varmet opp tilstrekkelig.	Etter at du har tent flammen, hold knotten trykket i lik eller mindre enn 10 sekunder.
Flammeringen er ujevn	Brennerkronen er blokkert med matrester.	Sørg for at injektoren ikke er blokkert og at brennerkronen er ren.

HVIS DU IKKE FINNER EN LØSNING
Hvis du ikke finner en løsning på problemet selv, kontakt forhandleren eller et autorisert servicesenter. Gi dataene fra typeskiltet. Sørg for at du betjente koketoppen riktig. Hvis ikke, vil servicen av en servicetekniker eller forhandler ikke være gratis, selv ikke i garantiperioden.
Instruksjonene om servicesenteret og garantibetingelsene finner du i garantiboken.

ETIKETTER LEVERT MED TILBEHØRSPOSEN
Fest de selvklebende etikettene som angitt nedenfor:

1. Lim den på garantikortet og send denne delen (hvis aktuelt).
2. Lim den på garantikortet og behold denne delen (hvis aktuelt).
3. Lim den på bruksanvisningen.

TEKNISKE DATA

ENHETSMÅL

Bredde	744 mm
Dybde	510 mm

BYPASS-DIAMETRE

BRENNER	Ø BYPASS 1/100 mm
Multi Crown	57
Rapid	42
Semi-rapid	32
Auxiliary	28

ANDRE TEKNISKE DATA

TOTAL EFFEKT:	Opprinnelig gass:	G20 (2H) 20 mbar	12,0 kW
	Gasserstatning:	G30 (3+) 28-30 mbar	825 g/t
		G31 (3+) 37 mbar	811 g/t
Elektrisk forsyning:	220–240 V ~ 50–60 Hz 3-kjerners fleksibel kabel med ikke-kablet støpsel utstyrt med en 3 amp patron sikring
Apparatkategori:	II2H3+
Gasstilkobling:	R 1/2"
Apparatklasse:	3

GASSBRENNERE FOR NATURGASS G20 20 mbar

BRENNER	NORMAL EFFEKT kW	MINSTE EFFEKT kW	INJEKTOR MERKE
Multi Crown	4,0	1,4	146
Rapid	3,0	0,75	119
Semi-rapid	2,0	0,45	96
Auxiliary	1,0	0,33	70

GASSBRENNERE FOR LPG G30/G31 28-30/37 mbar

BRENNER		NORMAL EFFEKT kW		MINSTE EFFEKT kW		INJEKTOR MERKE		NOMINELL GASSFLYT g/t
								G30 28-30 mbar		G31 37 mbar
Multi Crown		3,55		1,4		095		258		254
Rapid		2,8		0,75		86		204		200
Semi-rapid		2,0		0,45		71		145		143
Auxiliary		1,0		0,33		50		73		71

ENERGIEFFEKTIVITET

PRODUKTINFORMASJON I HENHOLD TIL EU- OG UK-ØKODESIGNFORSKRIFTER

Modellidentifikasjon		ZGNN752X
Type platetopp		Innebygd platetopp
Antall gassbrennere		5
Energieffektivitet per gassbrenner (EE gassbrenner)	Venstre bak – Semi-rapid	61.2%
	Høyre bak – Rapid	54.4%
	Midten i midten – Multi Crown	54.7%
	Venstre foran – Semi-rapid	57.6%
	Høyre foran – Auxiliary	ikke aktuelt
Energieffektivitet for gassplatetoppen (EE gassplatetopp)		57.0%
Modellidentifikasjon		ZGNN755X
Type platetopp		Innebygd platetopp
Antall gassbrennere		5
Energieffektivitet per gassbrenner (EE gassbrenner)	Venstre bak – Semi-rapid	55.9%
	Høyre bak – Rapid	56.4%
	Midten i midten – Multi Crown	55.0%
	Venstre foran – Semi-rapid	55.0%
	Høyre foran – Auxiliary	ikke aktuelt
Energieffektivitet for gassplatetoppen (EE gassplatetopp)		55.6%

EN 30-2-1: Husholdningsapparater for matlaging som brenner gass – Del 2-1: Rasjonell energibruk – Generelt

ENERGISPARING

• Før bruk må du forsikre deg om at brennerne og pannestøttene er riktig montert.
• Bruk kokekar med diametre som passer til størrelsen på brennerne.
• Sentrér gryten på brenneren.
• Når du varmer opp vann, bruk bare den mengden du trenger.
• Hvis det er mulig, sett alltid lokk på kokekaret.
• Når væsken begynner å koke, skru ned varmen slik at væsken bare så vidt småkoker.
• Hvis det er mulig, bruk en trykkoker. Se i brukerhåndboken.

SIKKERHETSINFORMASJON

Les nøye gjennom de medfølgende instruksjonene før installasjon og bruk av apparatet. Produsenten er ikke ansvarlig for skader eller skade som skyldes feil installasjon eller bruk. Oppbevar alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

SIKKERHET FOR BARN OG UTSATTE PERSONER

• Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap hvis de har fått tilsyn eller instruksjoner om bruk av apparatet på en sikker måte og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonshemninger skal holdes borte fra apparatet med mindre de overvåkes kontinuerlig.
• Barn bør overvåkes for å sikre at de ikke leker med apparatet.
• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.
•
  Hold barn og kjæledyr unna apparatet når det er i drift eller når det kjøles ned. Tilgjengelige deler blir varme under bruk.
• Hvis apparatet har en barnesikring, bør den aktiveres.
• Barn skal ikke utføre rengjøring og brukervedlikehold av apparatet uten tilsyn.

GENERELLE SIKKERHETSANVISNINGER

• Dette apparatet er kun beregnet for matlaging.
• Dette apparatet er beregnet for husholdningsbruk i et innemiljø.
• Dette apparatet kan brukes i kontorer, hotellrom, gjesterom med frokost, gjestehus på gårder og annen lignende innkvartering der slik bruk ikke overstiger (gjennomsnittlige) nivåer for husholdningsbruk.
•
  Apparatet og dets tilgjengelige deler blir varme under bruk. Det bør utvises forsiktighet for å unngå å berøre varmeelementer.
•
  Matlaging uten tilsyn på en platetopp med fett eller olje kan være farlig og kan føre til brann.
• Bruk aldri vann til å slukke matlagningsbrannen. Slå av apparatet og dekk flammene med f.eks. et brannteppe eller lokk.
•
  Apparatet må ikke forsynes via en ekstern bryterenhet, for eksempel en timer, eller kobles til en krets som regelmessig slås på og av av et forsyningsselskap.
•
  Matlagingsprosessen må overvåkes. En kortvarig matlagingsprosess må overvåkes kontinuerlig.
•
  Ikke oppbevar gjenstander på matlagingsoverflatene.
• Metallgjenstander som kniver, gafler, skjeer og lokk bør ikke plasseres på platetoppen, da de kan bli varme.
• Ikke bruk apparatet før du har installert det i den innebygde strukturen.
• Ikke bruk en damprenser til å rengjøre apparatet.
• Hvis strømledningen er skadet, må den skiftes ut av produsenten, et autorisert serviceverksted eller lignende kvalifiserte personer for å unngå fare.
• Der apparatet er koblet direkte til strømforsyningen, kreves en allpolet isolasjonsbryter med kontaktgap. Fullstendig frakobling i samsvar med betingelsene spesifisert i overspenningskategori III må garanteres. Jordkabelen er unntatt fra dette.
• Når du fører strømkabelen, må du sørge for at kabelen ikke kommer i direkte kontakt (for eksempel ved bruk av isolasjonshylse) med deler som kan nå temperaturer på mer enn 50 °C over romtemperatur.
•
  Bruk bare platetoppbeskyttere som er designet av produsenten av matlagingsapparatet eller angitt av produsenten av apparatet i bruksanvisningen som egnet eller platetoppbeskyttere som er innebygd i apparatet. Bruk av uegnede beskyttelsesanordninger kan forårsake ulykker.

SIKKERHETSINSTRUKSJONER

Dette apparatet er egnet for følgende markeder:

INSTALLASJON

Kun en kvalifisert person skal installere dette apparatet.

Fare for personskade eller skade på apparatet.

• Fjern all emballasjen.
• Ikke installer eller bruk et skadet apparat.
• Følg installasjonsinstruksjonene som følger med apparatet.
• Hold minimumsavstanden fra andre apparater og enheter.
• Vær alltid forsiktig når du flytter apparatet, da det er tungt. Bruk alltid vernehansker og lukket fottøy.
• Forsegl de kuttede overflatene med et tetningsmiddel for å hindre at fuktighet forårsaker hevelse.
• Beskytt bunnen av apparatet mot damp og fuktighet.
• Ikke installer apparatet ved siden av en dør eller under et vindu. Dette forhindrer at varme kokekar faller fra apparatet når døren eller vinduet åpnes.
• Hvis apparatet er installert over skuffer, må du sørge for at plassen mellom bunnen av apparatet og den øvre skuffen er tilstrekkelig for luftsirkulasjon.
• Undersiden av apparatet kan bli varm under bruk. Hvis en ovn ikke er montert under koketoppen, og undersiden av apparatet er tilgjengelig og kan tillate at en bruker eller gjenstander som er lagret under koketoppen kommer i direkte kontakt med undersiden av koketoppen, må et mellomliggende beskyttelsespanel monteres.
• Kryssfiner eller kjøkkenskapmateriale er akseptabelt for panelet.
• Panelet må være avtagbart for service. Skruer som brukes til å feste panelet må være tilgjengelige etter installasjon.

ELEKTRISK TILKOBLING

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Apparatet må være jordet.
• Før du utfører noen operasjoner, må du sørge for at apparatet er koblet fra strømforsyningen.
• Kontroller at parametrene på typeskiltet er kompatible med de elektriske verdiene til strømforsyningen.
• Sørg for at apparatet er riktig installert. Løs og feil strømkabel eller støpsel (hvis aktuelt) kan føre til at terminalen blir for varm.
• Bruk riktig strømkabel.
• Ikke la strømkabelen floke seg.
• Sørg for at det er installert en sjokkbeskyttelse.
• Bruk strekkavlastningsklemmen på kabelen.
• Pass på at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme apparatet eller varme kokekar når du kobler apparatet til stikkontaktene i nærheten.
• Ikke bruk multi-pluggadaptere og skjøteledninger.
• Pass på at du ikke skader støpselet (hvis aktuelt) eller strømkabelen. Kontakt vårt autoriserte servicesenter eller en elektriker for å bytte en skadet strømkabel.
• Sjokkbeskyttelsen av spenningsførende og isolerte deler må festes på en slik måte at den ikke kan fjernes uten verktøy.
• Koble strømstøpselet til stikkontakten først på slutten av installasjonen. Sørg for at det er tilgang til strømstøpselet etter installasjonen.
• Ikke koble støpselet til stikkontakten hvis den er løs.
• Ikke trekk i strømkabelen for å koble fra apparatet. Trekk alltid i støpselet.
• Bruk kun korrekte isolasjonsanordninger: linjebeskyttende utkoblinger, sikringer (skrusikringer fjernet fra holderen), jordfeilutkoblinger og kontaktorer.
• Det elektriske anlegget må ha en isolasjonsanordning som lar deg koble apparatet fra strømnettet på alle poler. Isolasjonsanordningen må ha en kontaktåpningsbredde på minimum 3 mm.

GASSTILKOBLING

Når du bruker en gassflaske, må du alltid oppbevare den på en flat, horisontal overflate (med gassventilen på toppen).

• Alle gasstilkoplinger må utføres av en kvalifisert person.
• Før installasjon må du sørge for at de lokale distribusjonsforholdene (type gass og gasstrykk) og justeringen av apparatet er kompatible.
• Sørg for at det er luftsirkulasjon rundt apparatet.
• Informasjonen om gasstilførselen står på typeskiltet.
• Dette apparatet er ikke koblet til en enhet som evakuerer forbrenningsproduktene. Sørg for å koble apparatet i henhold til gjeldende installasjonsforskrifter. Følg kravene til tilstrekkelig ventilasjon.

BRUK

Fare for skade, brannskader og elektrisk støt.

Bruk av et gasskokeapparat resulterer i produksjon av varme, fuktighet og forbrenningsprodukter i rommet der det er installert. Sørg for at kjøkkenet er godt ventilert, spesielt når apparatet er i bruk. Langvarig intensiv bruk av apparatet kan kreve ytterligere ventilasjon, for eksempel økning av mekanisk ventilasjon der det finnes, ytterligere ventilasjon for å trygt fjerne forbrenningsproduktene til uteluften, samtidig som det sørges for romluftutveksling med ytterligere ventilasjon. Rådfør deg med en kvalifisert person før installasjon av den ekstra ventilasjonen.

• Ikke endre spesifikasjonen til dette apparatet.
• Fjern all emballasje, merking og beskyttelsesfilm (hvis aktuelt) før første gangs bruk.
• Sørg for at ventilasjonsåpningene ikke er blokkert.
• Ikke la apparatet stå uten tilsyn under drift.
• Sett kokesonen til "av" etter hver bruk.
• Ikke legg bestikk eller kasserollelokk på kokesonene. De kan bli varme.
• Ikke bruk apparatet med våte hender eller når det er i kontakt med vann.
• Ikke bruk apparatet som arbeidsflate eller som oppbevaringsflate.
• Når du legger mat i varm olje, kan det sprute.

Fare for brann og eksplosjon

• Fett og olje kan frigjøre brennbare damper når de varmes opp. Hold flammer eller oppvarmede gjenstander borte fra fett og oljer når du lager mat med dem.
• Dampene som veldig varm olje frigjør kan forårsake spontan forbrenning.
• Brukt olje, som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Ikke legg brennbare produkter eller gjenstander som er våte med brennbare produkter i, nær eller på apparatet.

Fare for skade på apparatet.

• Ikke oppbevar varme kokekar på betjeningspanelet.
• Ikke la kokekar koke tørt.
• Vær forsiktig så du ikke lar gjenstander eller kokekar falle på apparatet. Overflaten kan bli skadet.
• La aldri en brenner stå på med tomme kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på apparatet.
• Bruk kun stabilt kokekar med riktig form og diameter som er større enn dimensjonene til brennerne.
• Sørg for at kokekaret er sentrert på brennerne.
• Ikke bruk store kokekar som overlapper kantene på apparatet. Dette kan forårsake skade på benkeplaten.
• Sørg for at flammen ikke slukker når du raskt vrir knappen fra maksimal til minimal posisjon.
• Bruk kun tilbehøret som følger med apparatet.
• Ikke installer en flammespreder på brenneren.
• Ikke la sure væsker, for eksempel eddik, sitronsaft eller kalkfjerningsmiddel, berøre koketoppen. Dette kan forårsake matte flekker.
• Misfarging av emaljen eller rustfritt stål har ingen effekt på apparatets ytelse.

STELL OG RENGJØRING

Ikke fjern knappene, knottene eller pakningene fra betjeningspanelet. Vann kan komme inn i apparatet og forårsake skade.

• Rengjør apparatet regelmessig for å forhindre forringelse av overflatematerialet.
• Slå av apparatet og la det kjøle seg ned før rengjøring.
• Ikke bruk vannspray og damp til å rengjøre apparatet.
• Rengjør apparatet med en fuktig, myk klut. Bruk kun nøytrale vaskemidler. Ikke bruk skurende produkter, skurende rengjøringsputer, løsemidler eller metallgjenstander.
• Ikke rengjør brennerne i oppvaskmaskinen.

SERVICE

• For å reparere apparatet, kontakt det autoriserte servicesenteret. Bruk kun originale reservedeler.

BESØK NETTSIDEN VÅR FOR Å:
Få bruksråd, brosjyrer, feilsøking, service- og reparasjonsinformasjon: www.zanussi.com/support

Referanser

• Zanussi - Zanussi.com

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned Zanussi ZGNN752X, ZGNN755X - Bruksanvisning for gasskomfyr

Tilgjengelige språk
