Zanussi ZGNN640W, ZGNN640X, ZGNT640X - Bruksanvisning for gasskomfyr

INSTALLASJON

Se sikkerhetskapitlene.

FØR INSTALLASJONEN

Før du installerer koketoppen, skriv ned informasjonen nedenfor fra typeskiltet. Typeskiltet er på undersiden av koketoppen.
Modell
PNC
Serienummer

VIKTIGE SIKKERHETSKRAV

Denne koketoppen må installeres i samsvar med Gas Safety (Installation and Use) Regulations (gjeldende utgave) og IEE Wiring Regulations (gjeldende utgave).
For apparater som er installert i Irland, se NSAI- Domestic Gas Installation I.S. 813 gjeldende utgaver og ETCI-regler for elektriske installasjoner.

Ventilasjon

Detaljerte anbefalinger finnes i følgende britiske standarder Codes Of Practice: B.S. 6172/B.S. 5440, Par. 2 og B.S. 6891 gjeldende utgaver.
Koketoppen skal ikke installeres i et kombinert sove- og oppholdsrom med et volum på mindre enn 20 m³. Hvis den er installert i et rom med et volum på mindre enn 5 m³, kreves en lufteventil med et effektivt areal på 100 cm². Hvis den er installert i et rom med et volum mellom 5 m³ og 10 m³, kreves en lufteventil med et effektivt areal på 50 cm², mens hvis volumet overstiger 11 m³, kreves ingen lufteventil.
Men hvis rommet har en dør som åpnes direkte ut, kreves ingen lufteventil selv om volumet er mellom 5 m³ og 11 m³.
Hvis det er andre brennstofforbrukende apparater i samme rom, bør B.S. 5440 Part 2 gjeldende utgave konsulteres for å bestemme de nødvendige kravene til lufteventilen.
For apparater som er installert i Irland, se NSAI- Domestic Gas Installation I.S. 813 gjeldende utgaver, tabell fire.

Plassering

Koketoppen kan plasseres på et kjøkken, en kjøkken/spisestue eller et kombinert sove- og oppholdsrom (med et volum større enn 20 m³), men ikke på et bad eller et dusjrom. Minimumsavstanden brennbart materiale kan monteres over koketoppen på linje med kantene på koketoppen er 400 mm. Hvis den er montert under 400 mm, må det være en avstand på 50 mm fra kantene på koketoppen.

For apparater som er installert i Irland, se NSAI- Domestic Gas Installation I.S 813 gjeldende utgave, avsnitt 7 - Tillatte plasseringer av apparatet.

GASSTILKOBLING

Enhver gassinstallasjon må utføres av en GAS SAFE REGISTER-installatør.

Sørg for at koketoppen er lett tilgjengelig for teknikeren i tilfelle en feil, når den er installert.
Produsenten påtar seg intet ansvar dersom ovennevnte instruksjoner eller andre sikkerhetsinstruksjoner i denne bruksanvisningen ignoreres.
På enden av skaftet, som inkluderer G 1/2"-gjengekoblingen, er justeringen festet slik at skiven er montert mellom komponentene som vist på diagrammet. Skru delene sammen uten å bruke overdreven kraft.

1. Ende av skaft med mutter
2. Skive som følger med apparatet
3. Kne som følger med apparatet

Tilkobling til gasstilførselen skal være med enten stivt eller halvstivt rør, dvs. stål eller kobber.
Tilkoblingen skal være egnet for tilkobling til R 1/2 (1/2 BSP-hanngjenge).
Når den endelige tilkoblingen er gjort, er det viktig at det utføres en grundig lekkasjetest på koketoppen og installasjonen.
Sørg for at hovedtilkoblingsrøret ikke utøver noen belastning på koketoppen.
Hvis du bruker fleksible metallrør, må du sørge for at de er i samsvar med ISO 10380- og ISO 10807-standardene. Vær forsiktig så de ikke kommer i kontakt med bevegelige deler eller blir klemt. Vær også forsiktig når koketoppen settes sammen med en ovn.

Det er viktig å installere koblingen riktig, med skulderen på enden av gjengen, montert på koketoppens tilkoblingsrør.

Unnlatelse av å sikre korrekt montering vil føre til gasslekkasje.

Sørg for at gasstilførselstrykket til apparatet overholder de anbefalte verdiene.

Stiv tilkobling:
Utfør tilkobling ved hjelp av stive metallrør (kobber med mekanisk ende).

BYTTE AV DYSER

1. Fjern pannestøttene.
2. Fjern hettene og kronene på brenneren.
3. Med en pipenøkkel 7 fjerner du dysene og erstatter dem med de som er nødvendige for den typen gass du bruker (se tabellen i kapittelet "Tekniske data").
4. Monter delene, følg samme prosedyre bakover.
5. Fest etiketten med den nye typen gasstilførsel i nærheten av gasstilførselsrøret. Du finner denne etiketten i pakken som følger med apparatet.

Hvis gasstilførselstrykket er variabelt eller forskjellig fra det nødvendige trykket, må du montere en passende trykkjustering på gasstilførselsrøret.

JUSTERING AV MINIMUMNIVÅ

Slik justerer du minimumsnivået for brennerne:

1. Tenn brenneren.
2. Vri knotten til minimumsposisjonen.
3. Fjern knotten og pakningen.


Vær forsiktig så du ikke skader pakningen. Ikke bruk skarpe verktøy for å fjerne den.

4. Juster bypass-skruens posisjon (A) med en tynn skrutrekker.

5. Hvis du endrer:
   • fra naturgass G20 20 mbar til flytende gass, stram bypass-skruen helt til.
   • fra flytende gass til naturgass G20 20 mbar, løsne bypass-skruen omtrent 1/4 omdreining.
6. Sett sammen pakningen og knotten igjen.


Pass på at du plasserer pakningen nøyaktig i den opprinnelige posisjonen.

Pass på at flammen ikke slukker når du raskt vrir knotten fra maksimal posisjon til minimumsposisjon.

ELEKTRISK TILKOBLING

• Ikke trekk i strømledningen for å koble fra apparatet. Trekk alltid ut støpselet (hvis aktuelt).
• Apparatet må ikke kobles til med en skjøteledning, en adapter eller en multippelkontakt. Det er fare for brann.
• Ikke la strømledningen varmes opp til en temperatur på mer enn 90 °C. Kabelen skal føres ved hjelp av klemmer som er festet til siden av skapet, for å unngå kontakt med apparatet under koketoppen.
• Sørg for at det er tilgang til støpselet etter installasjonen.

Elektriske krav

Fast elektrisk installasjon må være i samsvar med de nyeste I.E.E.-forskriftene og lokale forskrifter for elektrisitetsselskap. For din egen sikkerhet må installasjonen utføres av en kvalifisert elektriker (f.eks. ditt lokale elektrisitetsselskap eller en entreprenør som er registrert i National Inspection Council for Electrical Installation Contracting [NICEIC]).

Produsenten nekter å holdes ansvarlig dersom disse sikkerhetstiltakene ikke overholdes.

Tilførselstilkoblinger

Denne koketoppen må kobles til 220-240 V (~ 50-60 Hz) strømforsyning.
Koketoppen har en koblingsblokk som er merket som følger:

• L — Strømførende terminal
• N — Nøytral terminal
• eller E — Jordterminal

Før du utfører tilkoblingen, må du sørge for at:

1. Begrensningsventilen og det elektriske systemet tåler apparatets belastning (se typeskiltet)
2. Forsyningssystemet er utstyrt med en effektiv jordforbindelse i samsvar med gjeldende standarder og forskrifter
3. Uttaket eller den allpolede bryteren som brukes til tilkobling er lett tilgjengelig med apparatet installert.

Apparatet leveres med en 3-kjerners fleksibel strømledning med en 3 amp plugg. Hvis det er nødvendig å bytte sikring, bruk en 3 amp ASTA-godkjent (BS 1362) sikring.

1. Grønn og gul
2. 3 amp sikring
3. Brun
4. Ledningsklemme
5. Blå

Ledningene i ledningen er farget som følger:

Grønn og gul	Jord
Blå	Nøytral
Brun	Strømførende

En avklippet plugg satt inn i en 13 amp stikkontakt er en alvorlig fare for elektrisk støt. Sørg for at den avklipte pluggen kasseres på en sikker måte.

UTSKIFTING AV TILKOBLINGSKABELEN

Utskifting av elektrisk kabel må kun utføres av servicesenteret eller av personell med lignende kompetanse, i samsvar med gjeldende forskrifter.

For å bytte ut tilkoblingskabelen, bruk kun H03V2V2-F T90 eller tilsvarende type. Sørg for at kabelseksjonen er tilpasset spenningsbelastningen og arbeidstemperaturen. Den gul/grønne jordledningen (B) må være omtrent 2 cm lengre enn den strømførende og nøytrale ledningen (A).

1. Koble den grønne og gule (jord) ledningen til terminalen som er merket med bokstaven 'E', eller jordsymbolet , eller farget grønn og gul.
2. Koble den blå (nøytrale) ledningen til terminalen som er merket med bokstaven 'N' eller farget blå.
3. Koble den brune (strømførende) ledningen til terminalen som er merket med bokstaven 'L'. Den må alltid kobles til nettverksfasen. Det må ikke være noen avklippede eller løse tråder til stede. Ledningsklemmen må være riktig festet til den ytre kappen.

MONTERING

Hvis en møbelenhet er installert i en avstand på 400 mm over koketoppen, må det være en minimum sikkerhetsavstand på 50 mm til venstre eller høyre fra kanten av koketoppen.

1. Medfølgende tetning
2. Medfølgende brakett

Installer apparatet kun på en benkeplate med flat overflate.

MULIGHETER FOR INNSETTING

Panelet som er installert under koketoppen må være lett å fjerne og gi enkel tilgang i tilfelle teknisk assistanse er nødvendig.

Kjøkkenenhet med dør eller skuff

1. Avtakbart panel
2. Plass for tilkoblinger

Kjøkkenenhet med ovn

Den elektriske tilkoblingen av koketoppen og ovnen må installeres separat av sikkerhetsmessige årsaker og for å la ovnen enkelt fjernes fra enheten.

PRODUKTBESKRIVELSE

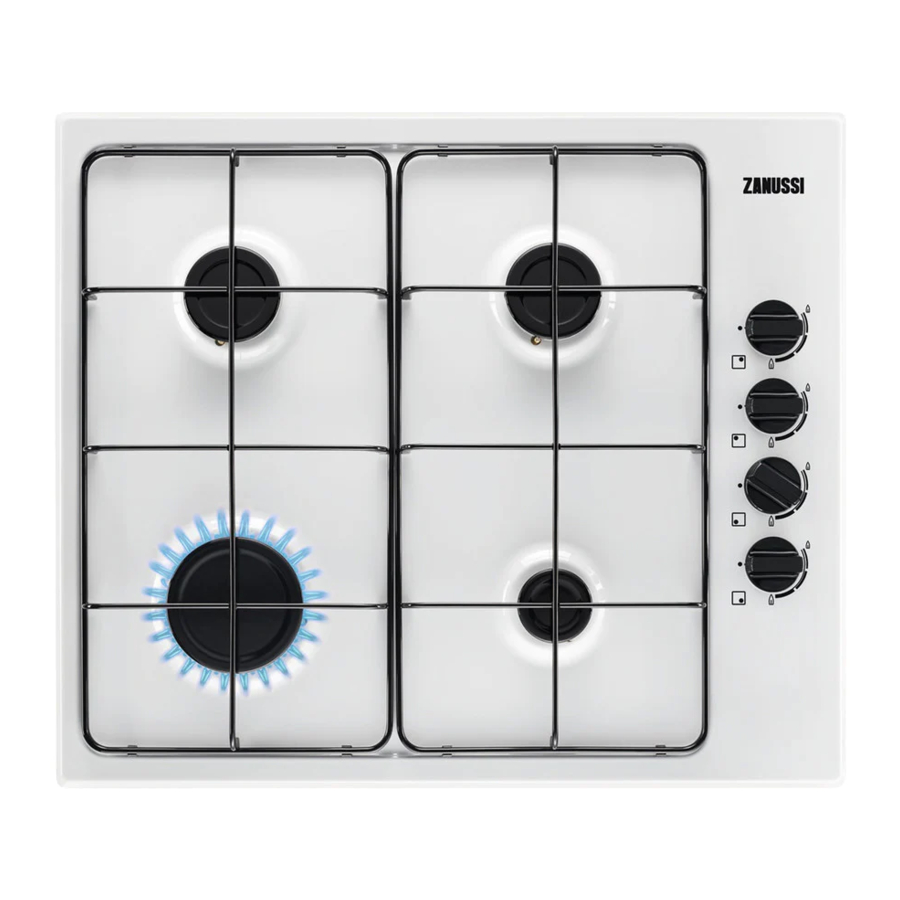

LAYOUT FOR KOKEFLATEN

1. Rask brenner
2. Halv-rask brenner
3. Hjelpebrenner
4. Kontrollknapper

KONTROLLKNAPP

Symbol	Beskrivelse
	ingen gasstilførsel / av-posisjon
	tenningsposisjon / maksimal gasstilførsel
	minimum gasstilførsel

DAGLIG BRUK

Se sikkerhetskapitlene.

OVERSIKT OVER BRENNER

1. Brennerlokk
2. Brennerkrans
3. Tennplugg
4. Termoelement

TENN PÅ BRENNEREN

Tenn alltid på brenneren før du setter på kokekaret.

Vær veldig forsiktig når du bruker åpen ild i kjøkkenmiljøet. Produsenten fraskriver seg ethvert ansvar ved misbruk av flammen.

1. Trykk kontrollknappen ned og vri den mot klokken til maksimal gasstilførselsposisjon ( ).
2. Hold kontrollknappen trykket ned i lik eller mindre enn 10 sekunder. Dette lar termoelementet varmes opp. Hvis ikke, blir gasstilførselen avbrutt.
3. Juster flammen etter at den er jevn.

Hvis brenneren ikke tenner etter noen forsøk, sjekk om kronen og lokket er i riktig posisjon.

Ikke hold kontrollknappen trykket ned i mer enn 15 sekunder. Hvis brenneren ikke tenner etter 15 sekunder, slipp kontrollknappen, vri den til av-posisjon og prøv å tenne brenneren igjen etter minimum 1 minutt.

I mangel av elektrisitet kan du tenne brenneren uten elektrisk enhet; i dette tilfellet nærmer du deg brenneren med en flamme, vri kontrollknappen mot klokken til maksimal gasstilførselsposisjon og trykk den ned. Hold kontrollknappen trykket ned i lik eller mindre enn 10 sekunder for å la termoelementet varmes opp.

Hvis brenneren slukker ved et uhell, vri kontrollknappen til av-posisjon og prøv å tenne brenneren igjen etter minimum 1 minutt.

Gnistgeneratoren kan starte automatisk når du slår på strømmen, etter installasjon eller et strømbrudd. Det er normalt.

Koketoppen leveres med progressive ventiler. De gjør flammereguleringen mer presis.

SLÅ AV BRENNEREN

For å slukke flammen, vri knappen til av-posisjon .

Slå alltid ned flammen eller slå den av før du fjerner pannene fra brenneren.

HINTS OG TIPS

Se sikkerhetskapitlene.

KOKEUTSTYR

Ikke bruk støpejernspanner, leire- eller keramikkpotter, grill- eller brødristerplater. Det rustfrie stålet kan bli anløpet hvis det varmes for mye opp.

Ikke sett den samme pannen på to brennere.

Ikke sett ustabile eller skadede potter på brenneren for å forhindre søl og skader.

Pass på at bunnen av pottene ikke står for nær kontrollknappen, ellers vil flammen varme opp kontrollknappen.

Pass på at pottehåndtakene ikke er over forkanten av koketoppen.

Pass på at pottene er plassert sentralt på brenneren for å få maksimal stabilitet og et lavere gassforbruk.

DIAMETER PÅ KOKEUTSTYR

Bruk kokekar med diametre som passer til størrelsen på brennerne.

Brenner	Diameter på kokekar (mm)
Rask	180 - 260
Halv-rask	120 - 220
Hjelpe	80 - 180

STELL OG RENGJØRING

Se sikkerhetskapitlene.

GENERELL INFORMASJON

• Rengjør koketoppen etter hver bruk.
• Bruk alltid kokekar med en ren base.
• Riper eller mørke flekker på overflaten har ingen effekt på hvordan koketoppen fungerer.
• Bruk et spesielt rengjøringsmiddel som er egnet for overflaten på koketoppen.

Rustfritt stål

• Vask deler i rustfritt stål med vann, og tørk dem deretter med en myk klut.
• For å fjerne brent mat, fett og gjenstridige flekker, la dem trekke i en liten mengde mildt vaskemiddel i noen minutter før rengjøring.
• Bruk rengjøringsprodukter som er spesielt utviklet for rengjøring av rustfritt stål for å beskytte ståloverflatene.
• Ikke bruk rengjøringsprodukter som inneholder korrosive kjemikalier som klorider, ikke rengjør overflaten med desinfeksjonsmidler, flekk- eller rustfjernere og nedsenkingsrensere.

PANNEHOLDER

Panneholderne tåler ikke vask i oppvaskmaskin. De må vaskes for hånd.

1. Fjern panneholderne for å rengjøre koketoppen enkelt.

Vær veldig forsiktig når du bytter ut panneholderne for å forhindre skade på koketoppen.

Brenner	Diameter på kokekar (mm)
Halv-rask	120 - 220
Hjelpe	80 - 180

2. Emaljebelegget kan av og til ha ru kanter, så vær forsiktig når du vasker panneholderne for hånd og tørker dem. Fjern om nødvendig gjenstridige flekker med en pastarengjøringsmiddel.
3. Etter at du har rengjort panneholderne, må du sørge for at de er i riktig posisjon.
4. For at brenneren skal fungere korrekt, må du sørge for at armene på panneholderne er justert med midten av brenneren.

RENGJØRING AV APPARATET

•
  Fjern umiddelbart: smeltet plast, plastfolie, sukker og mat med sukker, ellers kan smusset forårsake skade på koketoppen. Pass på at du unngår brannskader.
• Fjern når koketoppen er tilstrekkelig avkjølt: kalkringer, vannringer, fettflekker, skinnende metallisk misfarging. Rengjør koketoppen med en fuktig klut og et ikke-slipende vaskemiddel. Tørk av koketoppen med en myk klut etter rengjøring.
• For å rengjøre de emaljerte delene, lokkene og kronene, vask dem med varmt såpevann og tørk dem forsiktig før du setter dem tilbake på.

RENGJØRING AV TENNPLUGGEN

Denne funksjonen oppnås gjennom en keramisk tennplugg med en metallelektrode. Hold disse komponentene godt rene for å forhindre vanskelig tenning og sjekk at brennerkronehullene ikke er blokkert.

PERIODISK VEDLIKEHOLD

Snakk med ditt lokale autoriserte servicesenter med jevne mellomrom for å sjekke tilstanden til gassforsyningsrøret og trykkjusteringen, hvis montert.

FEILSØKING

Se sikkerhetskapitlene.

HVA DU SKAL GJØRE HVIS

Problem	Mulig årsak	Løsning
Det er ingen gnist når du prøver å aktivere gnistgeneratoren.	Koketoppen er ikke koblet til en strømforsyning eller den er koblet feil.	Sjekk om koketoppen er riktig koblet til strømforsyningen.
	Sikringen har gått.	Sørg for at sikringen er årsaken til feilen. Hvis sikringen går igjen og igjen, kontakt en kvalifisert elektriker.
	Brennerlokk og krone er plassert feil.	Plasser brennerlokket og kronen riktig.
Flammen slukker umiddelbart etter tenning	Termoelementet er ikke varmet opp tilstrekkelig.	Etter at du har tent flammen, hold knappen trykket i lik eller mindre enn 10 sekunder.
Flammeringen er ujevn	Brennerkronen er blokkert med matrester.	Sørg for at injektoren ikke er blokkert og at brennerkronen er ren.

HVIS DU IKKE FINNER EN LØSNING
Hvis du ikke finner en løsning på problemet selv, kontakt din forhandler eller et autorisert servicesenter. Oppgi dataene fra typeskiltet. Forsikre deg om at du har brukt koketoppen riktig. Hvis ikke, vil service fra en servicetekniker eller forhandler ikke være gratis, selv i garantiperioden. Instruksjonene om servicesenteret og garantibetingelsene finner du i garantiboken.

ETIKETTER SOM FØLGER MED TILBEHØRSPOSEN
Fest de selvklebende etikettene som angitt nedenfor:

1. Fest den på garantikortet og send denne delen (hvis aktuelt).
2. Fest den på garantikortet og behold denne delen (hvis aktuelt).
3. Fest den på bruksanvisningen.

TEKNISKE DATA

ENHETSMÅL

Bredde		594 mm
Dybde		510 mm

BYPASS-DIAMETRE

BRENNER		Ø BYPASS 1/100 mm
Rapid		42
Semi-rapid		32
Auxiliary		28

ANDRE TEKNISKE DATA

ANDRE TEKNISKE DATA
TOTAL EFFEKT:	Gass original:	G20 (2H) 20 mbar		8 kW
	Gass erstatning:	G30 (3+) 28-30 mbar		567 g/h
		G31 (3+) 37 mbar		557 g/h
Elektrisk tilførsel:	220-240 V ~ 50-60 Hz 3-kjerners fleksibel kabel med ikke-ledningsbar plugg utstyrt med en 3 amp patron sikring
Apparatkategori:	II2H3+
Gasstilkobling:	R 1/2"
Apparatklasse:	3

GASSBRENNERE FOR NATURGASS G20 20 mbar

BRENNER	NORMAL EFFEKT kW	MINIMUM EFFEKT kW		DYSEMERKE
Rapid	3,0	0,75		119
Semi-rapid	2,0	0,45		96
Auxiliary	1,0	0,33		70

GASSBRENNERE FOR LPG G30/G31 28-30/37 mbar

BRENNER	NORMAL EFFEKT kW	MINIMUM EFFEKT kW	DYSEMERKE	NOMINELL GASSFLØDE g/h
				G30 28-30 mbar	G31 37 mbar
Rapid	2,8	0,75	86	204	200
Semi-rapid	2,0	0,45	71	145	143
Auxiliary	1,0	0,33	50	73	71

ENERGIEFFEKTIVITET

PRODUKTINFORMASJON I HENHOLD TIL EU 66/2014

Modellidentifikasjon		ZGNN640X, ZGNT640X
Type koketopp		Innebygd koketopp
Antall gassbrennere		4
Energieffektivitet per gassbrenner (EE gas burner)	Venstre bak - Semi-rapid	57.5%
	Høyre bak - Semi-rapid	57.5%
	Venstre front - Rapid	58.0%
	Høyre front - Auxiliary	ikke relevant
Energieffektivitet for gasskoketoppen (EE gas hob)		57.7%
Modellidentifikasjon		ZGNN640W
Type koketopp		Innebygd koketopp
Antall gassbrennere		4
Energieffektivitet per gassbrenner (EE gas burner)	Venstre bak - Semi-rapid	59.4%
	Høyre bak - Semi-rapid	56.3%
	Venstre front - Rapid	61.2%
	Høyre front - Auxiliary	ikke relevant
Energieffektivitet for gasskoketoppen (EE gas hob)		59.0%

EN 30-2-1: Husholdningsapparater som bruker gass - Del 2-1: Rasjonell bruk av energi - Generelt

ENERGISPARING

• Før bruk, sørg for at brennerne og pannestøttene er riktig montert.
• Bruk kokekar med diametre som passer til størrelsen på brennerne.
• Senterer gryten på brenneren.
• Når du varmer opp vann, bruk bare den mengden du trenger.
• Hvis det er mulig, sett alltid lokkene på kokekarene.
• Når væsken begynner å koke, skru ned flammen til bare å småkoke væsken.
• Hvis det er mulig, bruk en trykkoker. Se brukerhåndboken.

SIKKERHETSINFORMASJON

Før installasjon og bruk av apparatet, les nøye de medfølgende instruksjonene. Produsenten er ikke ansvarlig for skader eller skader som skyldes feil installasjon eller bruk. Oppbevar alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

SIKKERHET FOR BARN OG SÅRBARE PERSONER

• Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap hvis de har fått tilsyn eller instruksjon om bruken av apparatet på en sikker måte og forstår farene som er involvert.
• Barn mellom 3 og 8 år og personer med svært omfattende og komplekse funksjonshemninger skal holdes borte fra apparatet med mindre de er under kontinuerlig tilsyn.
• Barn under 3 år bør holdes borte fra apparatet med mindre de er under kontinuerlig tilsyn.
• Ikke la barn leke med apparatet.
• Hold all emballasje borte fra barn og kast den på riktig måte.
• Hold barn og kjæledyr borte fra apparatet når det er i drift eller når det kjøler seg ned. Tilgjengelige deler kan bli varme under bruk.
• Hvis apparatet har en barnesikring, bør den aktiveres.
• Barn skal ikke utføre rengjøring og brukervedlikehold av apparatet uten tilsyn.

GENERELLE SIKKERHETSREGLER

•
  Apparatet og dets tilgjengelige deler blir varme under bruk. Forsiktighet bør utvises for å unngå å berøre varmeelementer.
•
  Matlaging uten tilsyn på en koketopp med fett eller olje kan være farlig og kan føre til brann.
• Forsøk ALDRI å slukke en brann med vann, men slå av apparatet og dekk deretter flammen, f.eks. med et lokk eller et brannteppe.
•
  Apparatet må ikke forsynes via en ekstern koblingsenhet, for eksempel en timer, eller kobles til en krets som regelmessig slås på og av av et verktøy.
•
  Matlagingsprosessen må overvåkes. En kortvarig matlagingsprosess må overvåkes kontinuerlig.
•
  Ikke oppbevar gjenstander på kokeoverflatene.
• Metalliske gjenstander som kniver, gafler, skjeer og lokk bør ikke plasseres på koketoppen, da de kan bli varme.
• Ikke bruk apparatet før du har installert det i den innebygde strukturen.
• Ikke bruk en damprenser til å rengjøre apparatet.
• Hvis strømledningen er skadet, må den skiftes ut av produsenten, et autorisert serviceverksted eller lignende kvalifiserte personer for å unngå fare.
• Når apparatet er direkte koblet til strømforsyningen, kreves en allpolet isolasjonsbryter med kontaktavstand. Fullstendig frakobling i samsvar med vilkårene spesifisert i overspenningskategori III må garanteres. Jordkabelen er ekskludert fra dette.
• Når du fører strømkabelen, må du sørge for at kabelen ikke kommer i direkte kontakt (for eksempel ved bruk av isolerende strømpe) med deler som kan nå temperaturer på mer enn 50 °C over romtemperatur.
•
  Bruk bare koketoppbeskyttelse designet av produsenten av matlagingsapparatet eller angitt av produsenten av apparatet i bruksanvisningen som egnet eller koketoppbeskyttelse som er innebygd i apparatet. Bruk av uegnede beskyttelser kan forårsake ulykker.

SIKKERHETSINSTRUKSJONER

Dette apparatet er egnet for følgende markeder:

INSTALLASJON

Kun en kvalifisert person må installere dette apparatet.

Fare for personskade eller skade på apparatet.

• Fjern all emballasje.
• Ikke installer eller bruk et skadet apparat.
• Følg installasjonsinstruksjonene som følger med apparatet.
• Hold minimumsavstanden til andre apparater og enheter.
• Vær alltid forsiktig når du flytter apparatet, da det er tungt. Bruk alltid vernehansker og lukket fottøy.
• Forsegl de kuttede overflatene med et tetningsmiddel for å hindre at fuktighet forårsaker hevelse.
• Beskytt bunnen av apparatet mot damp og fuktighet.
• Ikke installer apparatet ved siden av en dør eller under et vindu. Dette forhindrer at varmt kokekar faller fra apparatet når døren eller vinduet åpnes.
• Hvis apparatet er installert over skuffer, må du sørge for at plassen mellom bunnen av apparatet og den øvre skuffen er tilstrekkelig for luftsirkulasjon.
• Undersiden av apparatet kan bli varm ved bruk. Hvis en ovn ikke er montert under koketoppen og undersiden av apparatet er tilgjengelig og kan tillate at en bruker eller gjenstander som er lagret under koketoppen kommer i direkte kontakt med undersiden av koketoppen, må et mellomliggende beskyttelsespanel monteres.
• Kryssfiner eller kjøkkenskapmateriale er akseptabelt for panelet.
• Panelet må være avtakbart for service. Skruer som brukes til å feste panelet må være tilgjengelige etter installasjon.

ELEKTRISK TILKOBLING

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Apparatet må være jordet.
• Før du utfører noen operasjoner, må du sørge for at apparatet er koblet fra strømforsyningen.
• Sørg for at parameterne på typeskiltet er kompatible med de elektriske verdiene til strømforsyningen.
• Sørg for at apparatet er riktig installert. Løs og feil strømkabel eller støpsel (hvis aktuelt) kan føre til at terminalen blir for varm.
• Bruk riktig strømkabel.
• Ikke la strømkabelen floke seg.
• Sørg for at det er installert en støtbeskyttelse.
• Bruk strekkavlastningsklemmen på kabelen.
• Sørg for at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme apparatet eller varmt kokekar når du kobler apparatet til stikkontaktene i nærheten.
• Ikke bruk multi-pluggadaptere og skjøteledninger.
• Pass på at du ikke skader støpselet (hvis aktuelt) eller strømkabelen. Kontakt vårt autoriserte servicesenter eller en elektriker for å bytte en skadet strømkabel.
• Støtbeskyttelsen av spenningsførende og isolerte deler må festes på en slik måte at den ikke kan fjernes uten verktøy.
• Koble støpselet til stikkontakten først på slutten av installasjonen. Sørg for at det er tilgang til støpselet etter installasjonen.
• Hvis stikkontakten er løs, må du ikke koble til støpselet.
• Ikke trekk i strømkabelen for å koble fra apparatet. Trekk alltid i støpselet.
• Bruk bare riktige isolasjonsenheter: linjebeskyttende utkoblinger, sikringer (skrusikringer fjernet fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske installasjonen må ha en isolasjonsenhet som lar deg koble apparatet fra strømnettet på alle poler. Isolasjonsenheten må ha en kontaktåpningsbredde på minimum 3 mm.

GASSTILKOBLING

• Alle gasstilkoblinger må utføres av en kvalifisert person.
• Før installasjon må du sørge for at de lokale distribusjonsforholdene (gasstype og gasstrykk) og justeringen av apparatet er kompatible.
• Sørg for at det er luftsirkulasjon rundt apparatet.
• Informasjonen om gassforsyningen er på typeskiltet.
• Dette apparatet er ikke koblet til en enhet som evakuerer forbrenningsproduktene. Sørg for å koble apparatet i henhold til gjeldende installasjonsforskrifter. Følg kravene til tilstrekkelig ventilasjon.

BRUK

Fare for personskade, brannskader og elektrisk støt.

• Fjern all emballasje, etiketter og beskyttelsesfilm (hvis aktuelt) før første gangs bruk.
• Dette apparatet er kun for husholdningsbruk.
• Ikke endre spesifikasjonen til dette apparatet.
• Sørg for at ventilasjonsåpningene ikke er blokkert.
• Ikke la apparatet stå uten tilsyn under drift.
• Sett kokesonen til "off" (av) etter hver bruk.
• Ikke legg bestikk eller kasserollelokk på kokesonene. De kan bli varme.
• Ikke bruk apparatet med våte hender eller når det har kontakt med vann.
• Ikke bruk apparatet som en arbeidsflate eller som en lagringsflate.
• Når du legger mat i varm olje, kan det sprute.

Fare for brann og eksplosjon

• Fett og olje kan frigjøre brennbare damper når de varmes opp. Hold flammer eller oppvarmede gjenstander borte fra fett og oljer når du lager mat med dem.
• Dampene som veldig varm olje frigjør kan forårsake spontan forbrenning.
• Brukt olje, som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Ikke legg brennbare produkter eller gjenstander som er våte med brennbare produkter i, nær eller på apparatet.

Fare for skade på apparatet.

• Ikke oppbevar varmt kokekar på kontrollpanelet.
• Ikke la kokekar koke tørt.
• Vær forsiktig så du ikke lar gjenstander eller kokekar falle på apparatet. Overflaten kan bli skadet.
• La aldri en brenner stå på med tomt kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på apparatet.
• Bruk kun stabilt kokekar med riktig form og diameter større enn dimensjonene til brennerne.
• Sørg for at kokekaret er sentrert på brennerne.
• Ikke bruk stort kokekar som overlapper kantene på apparatet. Dette kan forårsake skade på benkeplaten.
• Sørg for at flammen ikke slukker når du raskt vrir knotten fra maksimal til minimum posisjon.
• Bruk kun tilbehøret som følger med apparatet.
• Ikke installer en flammespreder på brenneren.
• Bruken av et gasskokeapparat resulterer i produksjon av varme og fuktighet. Sørg for god ventilasjon i rommet der apparatet er installert.
• Langvarig intensiv bruk av apparatet kan kreve ytterligere ventilasjon, for eksempel åpning av et vindu, eller mer effektiv ventilasjon, for eksempel økning av nivået av mekanisk ventilasjon der det er tilstede.
• Dette apparatet er kun for matlaging. Det må ikke brukes til andre formål, for eksempel romoppvarming.
• Ikke la sure væsker, for eksempel eddik, sitronsaft eller kalkfjerningsmiddel, berøre koketoppen. Dette kan forårsake matte flekker.
• Misfarging av emaljen eller rustfritt stål har ingen effekt på ytelsen til apparatet.

STELL OG RENGJØRING

Ikke fjern knappene, knottene eller pakningene fra kontrollpanelet. Vann kan komme inn i apparatet og forårsake skade.

• Rengjør apparatet regelmessig for å forhindre forringelse av overflatematerialet.
• Deaktiver apparatet og la det kjøle seg ned før du rengjør det.
• Koble apparatet fra strømforsyningen før vedlikehold.
• Ikke bruk vannspray og damp for å rengjøre apparatet.
• Rengjør apparatet med en fuktig, myk klut. Bruk kun nøytrale vaskemidler. Ikke bruk slipende produkter, slipende rengjøringsputer, løsemidler eller metallgjenstander.
• Ikke rengjør brennerne i oppvaskmaskinen.

SERVICE

• For å reparere apparatet, kontakt det autoriserte servicesenteret.
• Bruk kun originale reservedeler.

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned Zanussi ZGNN640W, ZGNN640X, ZGNT640X - Bruksanvisning for gasskomfyr

Tilgjengelige språk
